FIAT DUCATO 2009 Instructieboek (in Dutch)

F0N0074mfig. 160
GEBRUIK VAN DE
HANDGESCHAKELDE
VERSNELLINGSBAK

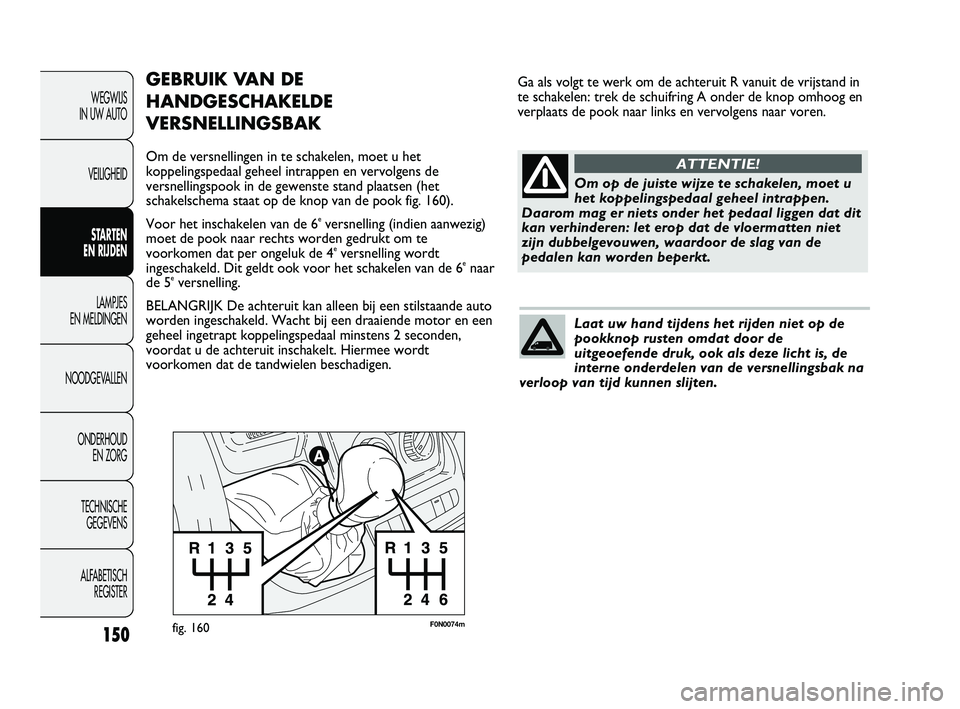

Om de versnellingen in te schakelen, moet u het
koppelingspedaal geheel intrappen en vervolgens de
versnellingspook in de gewenste stand plaatsen (het
schakelschema staat op de knop van de pook fig. 160).
Voor het inschakelen van de 6
eversnelling (indien aanwezig)
moet de pook naar rechts worden gedrukt om te
voorkomen dat per ongeluk de 4
eversnelling wordt
ingeschakeld. Dit geldt ook voor het schakelen van de 6enaar
de 5eversnelling.
BELANGRIJK De achteruit kan alleen bij een stilstaande auto
worden ingeschakeld. Wacht bij een draaiende motor en een
geheel ingetrapt koppelingspedaal minstens 2 seconden,
voordat u de achteruit inschakelt. Hiermee wordt
voorkomen dat de tandwielen beschadigen.
150
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Ga als volgt te werk om de achteruit R vanuit de vrijstand in
te schakelen: trek de schuifring A onder de knop omhoog en
verplaats de pook naar links en vervolgens naar voren.
Om op de juiste wijze te schakelen, moet u
het koppelingspedaal geheel intrappen.
Daarom mag er niets onder het pedaal liggen dat dit
kan verhinderen: let erop dat de vloermatten niet
zijn dubbelgevouwen, waardoor de slag van de
pedalen kan worden beperkt.
ATTENTIE!
Laat uw hand tijdens het rijden niet op de
pookknop rusten omdat door de
uitgeoefende druk, ook als deze licht is, de
interne onderdelen van de versnellingsbak na
verloop van tijd kunnen slijten.
147-160 DUCATO LUM nl 7ed 6/22/10 2:51 PM Page 150

BELANGRIJK Bij uitvoeringen met zijborden rechts en links is
het raadzaam, voordat u de borden omlaag plaatst, de
ontgrendelhendel weer in de sluitstand te plaatsen.

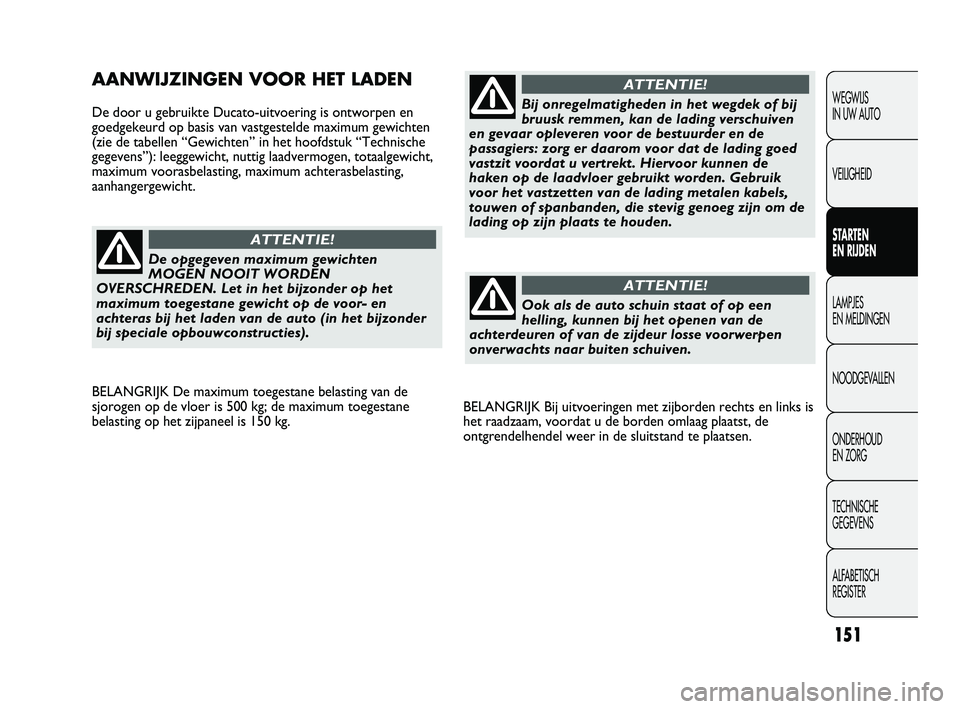

AANWIJZINGEN VOOR HET LADEN
De door u gebruikte Ducato-uitvoering is ontworpen en
goedgekeurd op basis van vastgestelde maximum gewichten
(zie de tabellen “Gewichten” in het hoofdstuk “Technische
gegevens”): leeggewicht, nuttig laadvermogen, totaalgewicht,
maximum voorasbelasting, maximum achterasbelasting,
aanhangergewicht.
151
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
De opgegeven maximum gewichten
MOGEN NOOIT WORDEN
OVERSCHREDEN. Let in het bijzonder op het
maximum toegestane gewicht op de voor- en
achteras bij het laden van de auto (in het bijzonder
bij speciale opbouwconstructies).
ATTENTIE!
BELANGRIJK De maximum toegestane belasting van de
sjorogen op de vloer is 500 kg; de maximum toegestane
belasting op het zijpaneel is 150 kg.
Bij onregelmatigheden in het wegdek of bij
bruusk remmen, kan de lading verschuiven
en gevaar opleveren voor de bestuurder en de
passagiers: zorg er daarom voor dat de lading goed
vastzit voordat u vertrekt. Hiervoor kunnen de
haken op de laadvloer gebruikt worden. Gebruik
voor het vastzetten van de lading metalen kabels,
touwen of spanbanden, die stevig genoeg zijn om de
lading op zijn plaats te houden.
ATTENTIE!
Ook als de auto schuin staat of op een
helling, kunnen bij het openen van de
achterdeuren of van de zijdeur losse voorwerpen
onverwachts naar buiten schuiven.
ATTENTIE!
147-160 DUCATO LUM nl 7ed 6/22/10 2:51 PM Page 151

BRANDSTOFBESPARING
Hierna volgen enkele nuttige tips, waardoor het
brandstofverbruik zo laag mogelijk blijft en de uitstoot van
schadelijke uitlaatgassen zoveel mogelijk beperkt wordt.
ALGEMENE OPMERKINGEN
Onderhoud van de auto
Zorg voor een goed onderhoud van de auto door de
controles en afstellingen die in het “Geprogrammeerd
Onderhoudsschema” staan vermeld, te laten uitvoeren.
Banden
Controleer regelmatig, ten minste een keer per maand, de
spanning van de banden: als de spanning te laag is, wordt de
weerstand groter en neemt het verbruik toe.
Overbodige bagage
Rijd niet met een overbeladen bagageruimte. Het gewicht van
de auto (vooral in stadsverkeer) en de wieluitlijning hebben
grote invloed op het brandstofverbruik en de stabiliteit.
Imperiaal/skidrager
Verwijder de imperiaal of skidrager als u deze niet gebruikt.
Deze accessoires verminderen de aerodynamica van de auto,
waardoor het brandstofverbruik toeneemt. Gebruik voor het
vervoer van volumineuze voorwerpen bij voorkeur een
aanhanger. Naast deze algemene voorzorgsmaatregelen kan door het
opvolgen van enkele eenvoudige tips de veiligheid, het
rijcomfort en de levensduur van de auto verbeterd worden:
❒verdeel de lading gelijkmatig over de laadvloer: indien de
lading op een plaats geconcentreerd moet worden,
gebruik dan de laadvloer tussen de twee assen;
❒bedenk dat hoe lager de lading ligt, hoe lager het
zwaartepunt van de auto komt te liggen. Hierdoor rijdt u
veiliger: plaats daarom altijd de zwaarste lading onderop;
❒bedenk ten slotte dat het dynamische rijgedrag van de
auto beïnvloed wordt door het vervoerde gewicht: hoe
hoger het gewicht des te langer de remweg van de auto,
vooral bij hoge snelheid.
152
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTERAls u brandstof in een jerrycan wilt
vervoeren, dan dient u zich aan de geldende
wetgeving te houden. Gebruik alleen een
goedgekeurde jerrycan en bevestig deze op de juiste
wijze aan de sjorogen. Toch zal bij een ongeval de
kans op brand groter zijn.
ATTENTIE!
147-160 DUCATO LUM nl 7ed 6/22/10 2:51 PM Page 152

Overbodige handelingen
Trap het gaspedaal niet in als u stilstaat voor een stoplicht of
voordat u de motor afzet. Deze handeling heeft evenals het
overschakelen met tussengas, geen enkel nut. Het kost
brandstof en verhoogt de uitstoot van schadelijke
uitlaatgassen.
Keuze van de versnellingen
Gebruik als het verkeer en de weg het toelaten de hoogste
versnelling. Het inschakelen van een lage versnelling voor een
snelle acceleratie verhoogt het brandstofverbruik. Bij het
oneigenlijke gebruik van een hoge versnelling neemt het
verbruik en de schadelijke uitlaatgasemissie toe. Bovendien slijt
de motor hierdoor sneller.
Maximum snelheid
Het brandstofverbruik neemt aanzienlijk toe bij een hogere
snelheid. Rijd daarom zoveel mogelijk met een gelijkmatige
snelheid, vermijd overbodig remmen en optrekken. Dit kost
brandstof en verhoogt de uitstoot van schadelijke uitlaatgassen.
Acceleratie
Met vol gas optrekken kost veel brandstof en verhoogt de
uitstoot van schadelijke uitlaatgassen: het is beter geleidelijk
op te trekken en het toerental waarbij het maximum koppel
wordt geleverd, niet te overschrijden. Stroomverbruikers
Gebruik elektrische accessoires uitsluitend als u ze nodig
hebt. De achterruitverwarming, de verstralers, de
ruitenwissers en de aanjager van het ventilatie-
/verwarmingssysteem vragen veel stroom, waardoor het
brandstofverbruik toeneemt (tot aan 25% in stadsverkeer).
Airconditioning
De airconditioning gebruikt zeer veel energie, waardoor het
brandstofverbruik sterk toeneemt (tot gemiddeld 20%):
gebruik wanneer de buitentemperatuur het toelaat, bij
voorkeur de functies van het ventilatiesysteem.
Aerodynamische accessoires
Het gebruik van niet goedgekeurde aerodynamische
accessoires kan de aerodynamica negatief beïnvloeden,
waardoor het brandstofverbruik zal toenemen.
RIJSTIJL
Starten
Laat de motor als de auto stilstaat, niet warmdraaien met
stationair toerental en ook niet met een hoog toerental: onder
deze omstandigheden warmt de motor veel langzamer op,
terwijl het verbruik en de schadelijke uitlaatgasemissie
toenemen. Het is beter om rustig weg te rijden en geen hoge
toerentallen te gebruiken: op deze manier warmt de motor
sneller op.
153
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
147-160 DUCATO LUM nl 7ed 6/22/10 2:51 PM Page 153

TREKKEN VAN AANHANGERS
BELANGRIJKE TIPS
Voor het trekken van aanhangwagens of caravans moet de
auto uitgerust zijn met een trekhaak van een goedgekeurd
type en een adequate elektrische installatie. De montage van
de trekhaak moet door gespecialiseerd personeel worden
uitgevoerd. Ook moet documentatie worden overhandigd
m.b.t. het rijden met een aanhanger.
Monteer zo nodig speciale en/of extra achteruitkijkspiegels,
waarmee u voldoet aan de geldende verkeerswetgeving.
Let er op dat het maximum klimvermogen van de auto door
het gewicht van een aanhanger of caravan wordt beperkt.
Ook de remweg wordt langer en u hebt meer tijd nodig om
in te halen.
Schakel een lage versnelling in tijdens het afdalen om te
voorkomen dat u constant moet remmen.
Het gewicht van de aanhanger dat op de trekhaak rust, moet
worden afgetrokken van het laadvermogen van de auto. Om
er zeker van te zijn dat u het maximum toelaatbaar
aanhangergewicht niet overschrijdt (aangegeven op de
typegoedkeuring), moet u er rekening mee houden dat het
maximum betrekking heeft op het totale gewicht van de
aanhangwagen of caravan, inclusief accessoires en bagage.
Houdt u aan de snelheidsbeperkingen die voor auto's met
aanhanger gelden. U mag in geen geval harder rijden dan 100
km/h.
Wij raden het gebruik aan van een geschikte stabilisator op
de koppeling van de aanhanger. GEBRUIKSOMSTANDIGHEDEN
Koude start
Bij korte ritten en regelmatig koud starten bereikt de motor
niet de optimale bedrijfstemperatuur. Hierdoor neemt niet
alleen het brandstofverbruik toe (van 15 tot aan 30% in
stadsverkeer), maar ook de uitstoot van uitlaatgassen.
Verkeerssituatie en conditie van het wegdek
Op een drukke weg, bijvoorbeeld bij filerijden, waarbij
overwegend lage versnellingen worden gebruikt, of in de stad
waar zich veel verkeerslichten bevinden, zal het
brandstofverbruik aanzienlijk hoger zijn. Bochtige trajecten,
bergwegen en een slecht wegdek verhogen eveneens het
brandstofverbruik.
Stilstaan in het verkeer
Als u langere tijd stilstaat (bijv. spoorwegovergangen), is het
raadzaam de motor uit te zetten.
154
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
147-160 DUCATO LUM nl 7ed 6/22/10 2:51 PM Page 154

TREKHAAK MONTEREN
De trekhaak moet door gespecialiseerd personeel aan de
carrosserie worden bevestigd waarbij de richtlijnen die hierna
zijn opgenomen, moeten worden aangehouden. Deze
richtlijnen worden eventueel aangevuld door extra informatie
van de fabrikant van de trekhaak.
De te installeren trekhaak moet voldoen aan de huidige EU-
normen 94/20 en daarop volgende wijzigingen.
Voor iedere uitvoering moet een trekhaak worden gebruikt
die geschikt is voor het maximale aanhangergewicht van de
auto waarop de trekhaak wordt bevestigd.
Voor de elektrische aansluiting moet een gestandaardiseerde
stekkerverbinding worden gebruikt die kan worden bevestigd
op de daarvoor bestemde steun op de trekhaak. Bovendien
moet op de auto een regeleenheid voor de buitenverlichting
van de aanhanger worden geïnstalleerd. Voor de elektrische
aansluiting moet een 7- of 13-polige 12VDC stekkerverbinding
(CUNA/UNI- en ISO/DIN-normen) worden gebruikt, waarbij
eventuele aanwijzingen van de fabrikant van de auto en/of van
fabrikant van de trekhaak moeten worden opgevolgd.
Een eventueel elektrisch geregelde rem of een ander systeem
(lier enz.) moet rechtstreeks op de accu worden aangesloten
met een kabel met een diameter van minimaal 2,5 mm
2.
155
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTERHet ABS waarmee de auto kan zijn
uitgerust, werkt niet op het remsysteem van
de aanhanger. Wees daarom extra voorzichtig op
gladde wegen.
ATTENTIE!
Voer in geen geval modificaties aan het
remsysteem van de auto uit. Het
remsysteem van de aanhanger moet geheel
onafhankelijk van het hydraulisch remsysteem van
de auto worden bediend.
ATTENTIE!
147-160 DUCATO LUM nl 7ed 6/22/10 2:51 PM Page 155

156
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
BELANGRIJK De elektrisch geregelde rem of lier kan alleen
gebruikt worden als de motor draait.
Naast de voorgeschreven elektrische aansluitingen, mogen
slechts een eventuele elektrisch geregelde rem en een
15W-gloeilamp voor de binnenverlichting van de aanhanger
op de elektrische installatie van de auto worden aangesloten.
Gebruik voor het aansluiten de regeleenheid van de
inbouwvoorbereiding en een kabel vanaf de accu met een
diameter van ten minste 2,5 mm
2.
BELANGRIJK De trekhaak vormt een onderdeel van de
lengte van de auto; als een trekhaak op uitvoeringen met
lange wielbasis wordt geïnstalleerd, wordt de limiet van
6 meter voor de totale lengte van de auto overschreden;
er kan dus alleen een afneembare trekhaak geïnstalleerd
worden.
Als vervolgens geen aanhanger aan de trekhaak wordt
gekoppeld, moet de trekhaak verwijderd worden uit het
frame dat de originele lengte van de auto niet mag
overschrijden.BELANGRIJK Als u de trekhaak permanent gemonteerd wilt
houden als er geen aanhanger wordt getrokken, wendt u dan
tot het Fiat Servicenetwerk om het systeem aan te laten
passen, omdat de trekhaak als obstakel kan worden
waargenomen door de sensoren in het midden.
147-160 DUCATO LUM nl 7ed 6/22/10 2:51 PM Page 156

157
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Montageschema Bestel-
uitvoeringen fig. 161
De trekhaak moet op de punten
aangegeven met Øbevestigd worden
met in totaal 6 M10x1,25-bouten en
4 M12-bouten.
De binnenste verstevigingsplaten op het
chassis moeten een minimale dikte
hebben van 5 mm.
MAX. GEWICHT OP KOPPELING:
100/120 kg afhankelijk van het
laadvermogen (zie de tabel “Gewichten”
in het hoofdstuk “Technische
gegevens”).
Na de montage van de
trekhaak moeten de
boutgaten worden afgedicht om
te voorkomen dat uitlaatgassen in
het interieur kunnen dringen.
ATTENTIE!
fig. 161F0N0189m
Bestaand gat
Bestaande moer
Bestaande moerBestaand gat
Bestaand gat
volbeladen
Trekkogel M12
M12
M10 (3x)
M10 (3x)
M12
Voor de montage van de trekhaak moet
de bumper worden aangepast
overeenkomstig de aanwijzingen in de
montageset van de fabrikant.
147-160 DUCATO LUM nl 7ed 6/22/10 2:51 PM Page 157

158
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

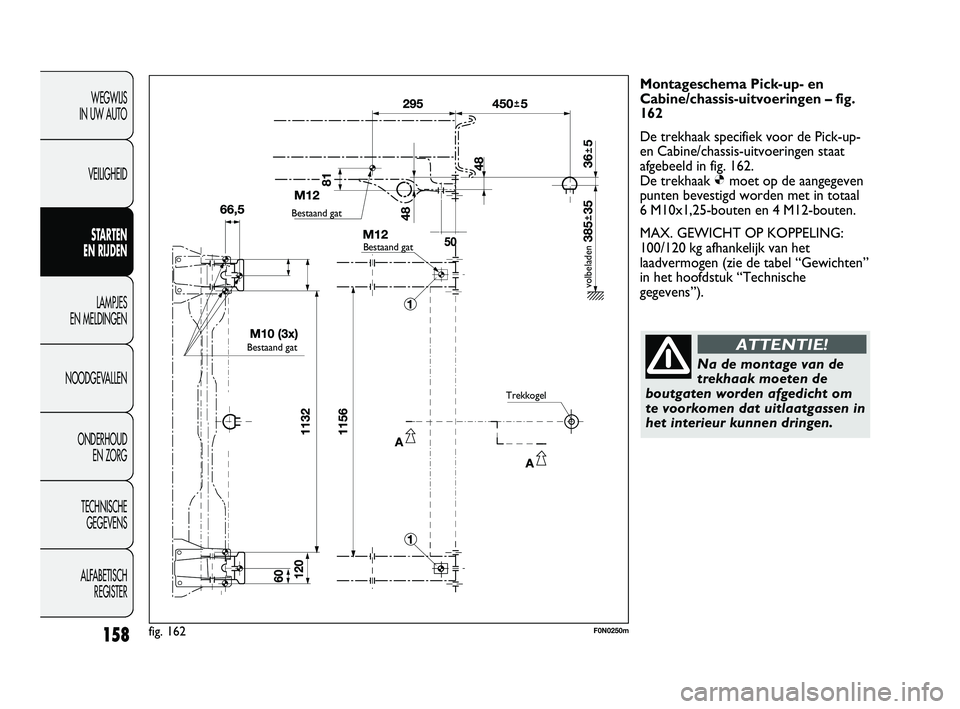

Montageschema Pick-up- en
Cabine/chassis-uitvoeringen – fig.
162
De trekhaak specifiek voor de Pick-up-
en Cabine/chassis-uitvoeringen staat
afgebeeld in fig. 162.
De trekhaak Ømoet op de aangegeven
punten bevestigd worden met in totaal
6 M10x1,25-bouten en 4 M12-bouten.
MAX. GEWICHT OP KOPPELING:
100/120 kg afhankelijk van het
laadvermogen (zie de tabel “Gewichten”
in het hoofdstuk “Technische
gegevens”).
Na de montage van de
trekhaak moeten de
boutgaten worden afgedicht om
te voorkomen dat uitlaatgassen in
het interieur kunnen dringen.
ATTENTIE!
fig. 162F0N0250m
Bestaand gat
Bestaand gat
Bestaand gat
Trekkogel
volbeladen
147-160 DUCATO LUM nl 7ed 6/22/10 2:51 PM Page 158

159
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
SNEEUWKETTINGEN
Het gebruik van sneeuwkettingen is afhankelijk van de
voorschriften van het land waar wordt gereden. De
sneeuwkettingen mogen alleen op de voorwielen gemonteerd
worden (aangedreven wielen). Wij raden u het gebruik aan
van sneeuwkettingen uit het Fiat Lineaccessori-programma.
Controleer na enkele tientallen meters rijden of de kettingen
nog goed gespannen zijn.
BELANGRIJK Geef bij gemonteerde sneeuwkettingen
voorzichtig gas om het doorslippen van de aangedreven
wielen te voorkomen of zoveel mogelijk te beperken.
Hierdoor wordt het breken van de kettingen voorkomen en
daarmee beschadiging van de carrosserie en de mechanische
onderdelen.
BELANGRIJK Gebruik dunne sneeuwkettingen.
WINTERBANDEN
Het Fiat Servicenetwerk kan u adviseren welke band het
meest geschikt is voor het doel waarvoor u deze wilt
gebruiken. De specifieke eigenschappen van winterbanden
verminderen aanzienlijk als de profieldiepte minder is dan 4
mm. In dat geval is het veiliger ze te vervangen. Door de
specifieke eigenschappen van winterbanden zijn de prestaties
onder niet-winterse omstandigheden of wanneer er lange
afstanden op de snelweg worden gereden, minder dan die
van de standaard gemonteerde banden. Beperk het gebruik
van winterbanden tot die omstandigheden waarvoor ze zijn
goedgekeurd.
BELANGRIJK Als u winterbanden gebruikt waarvan de
maximum toegestane snelheid lager is dan de topsnelheid van
de auto (met een marge van 5%), dan dient u in het interieur
van de auto een voor de bestuurder duidelijk zichtbaar
waarschuwingsplaatje te plaatsen met de maximum
toegestane snelheid wanneer met die winterbanden wordt
gereden (overeenkomstig de EU-normen).
Monteer op alle vier de wielen dezelfde banden (zelfde merk en
profieldiepte) voor meer veiligheid tijdens het rijden en
remmen en voor een betere bestuurbaarheid. Keer de
draairichting van de banden niet om.
Bij winterbanden met de indicatie “Q” geldt
een maximum snelheid van 160 km/h; met
de indicatie “T” geldt een maximum snelheid van
190 km/h; met de indicatie “H” geldt een maximum
snelheid van 210 km/h; echter de lokaal geldende
wettelijke snelheidsbeperkingen moeten altijd
worden gerespecteerd.
ATTENTIE!
Beperk de snelheid als u sneeuwkettingen
gebruikt; rijd niet harder dan 50 km/h.
Vermijd kuilen, stoepranden en andere
obstakels en rijd, om de auto en het wegdek
niet te beschadigen, geen lange stukken op
sneeuwvrije wegen.
ATTENTIE!
147-160 DUCATO LUM nl 7ed 6/22/10 2:51 PM Page 159
