F0N0063mfig. 129
MOTORKAP
OPENEN
Ga als volgt te werk:
❒open het bestuurdersportier om de ontgrendelhendel van
de motorkap te bereiken;
❒trek de hendel fig. 129 in de richting van de pijl;
❒trek aan het hendeltje A-fig. 130, zoals aangegeven in de
afbeelding;
❒til de motorkap op en trek gelijktijdig de steunstang fig.
131 uit de klem D; steek vervolgens het uiteinde van de
stang C-fig. 132 in de zitting E op de motorkap.
BELANGRIJK Controleer of de armen van de ruitenwissers
tegen de ruit aanstaan voordat u de motorkap optilt. BELANGRIJK Als de contactsleutel in stand STOP staat of is
uitgenomen, dan kunnen de ruiten nog ongeveer 3 minuten
worden bediend. Het systeem wordt echter onmiddellijk
uitgeschakeld als een van de portieren wordt geopend.
110
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Onzorgvuldig gebruik van de elektrische
ruitbediening kan gevaarlijk zijn. Controleer
voor en tijdens het bedienen van de ruit altijd of de
passagiers niet kunnen worden verwond door de
bewegende ruiten, hetzij direct door contact met de
ruit, hetzij door voorwerpen die door de ruit worden
meegesleept of geraakt. Verwijder altijd de sleutel uit
het contactslot als u de auto verlaat om te
voorkomen dat een onverwachte inschakeling van de
elektrische ruitbediening gevaar oplevert voor de
achtergebleven passagiers.
ATTENTIE!
Passagiersportier
In de armsteun van het voorportier aan passagierszijde zit
een drukschakelaar om aan die zijde de ruit te bedienen.
037-128 DUCATO LUM NL 7ed 6/22/10 2:40 PM Page 110

F0N0323mfig. 130F0N0065mfig. 131
SLUITEN
Ga als volgt te werk:
❒houd de motorkap met een hand omhoog, trek met de
andere hand de stang C-fig. 132 uit de zitting E en plaats
de steunstang terug in de klem D-fig. 131;
❒laat de motorkap tot op ongeveer 20 cm van de
motorruimte zakken, laat de motorkap vallen en
controleer of de motorkap goed is gesloten door de
motorkap op te tillen. De motorkap mag niet alleen door
de beveiliging vergrendeld zijn. Druk in dit laatste geval de
motorkap niet dicht, maar til hem opnieuw op en herhaal
de handeling.
BELANGRIJK Controleer altijd of de motorkap vergrendeld
is om te voorkomen dat deze tijdens het rijden opengaat.
111
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTEROm veiligheidsredenen moet de motorkap
tijdens het rijden altijd goed gesloten zijn.
Controleer daarom altijd of de motorkap goed
vergrendeld is. Als u tijdens het rijden merkt dat de
motorkap niet goed vergrendeld is, stop dat
onmiddellijk en sluit de motorkap op de juiste wijze.
ATTENTIE!
037-128 DUCATO LUM NL 7ed 6/22/10 2:40 PM Page 111

F0N0066mfig. 132F0N0138mfig. 133

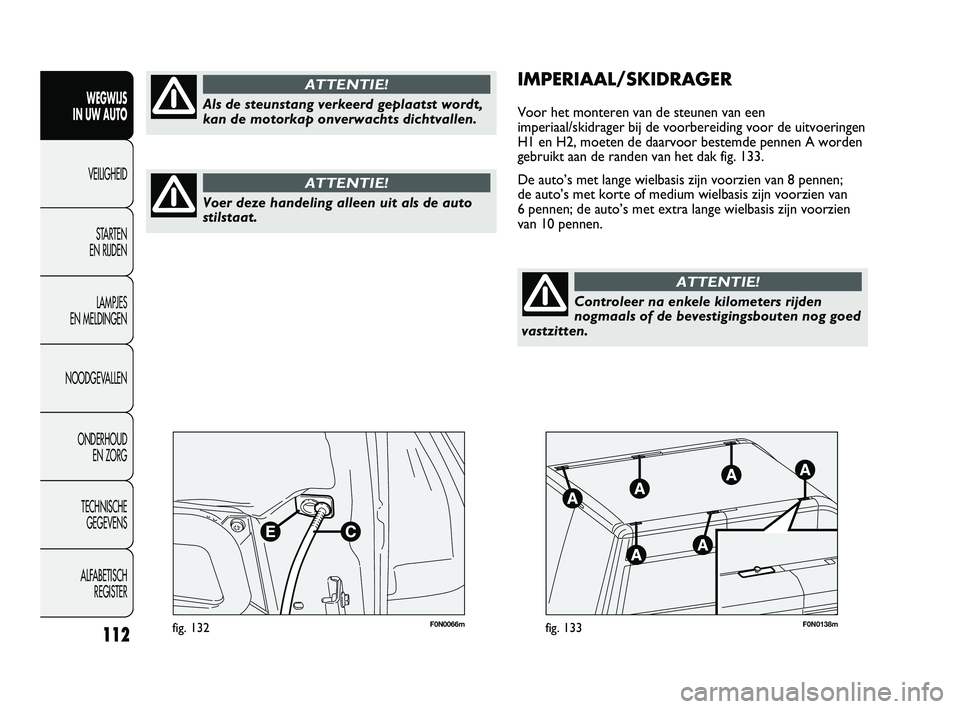

IMPERIAAL/SKIDRAGER
Voor het monteren van de steunen van een
imperiaal/skidrager bij de voorbereiding voor de uitvoeringen
H1 en H2, moeten de daarvoor bestemde pennen A worden
gebruikt aan de randen van het dak fig. 133.
De auto’s met lange wielbasis zijn voorzien van 8 pennen;
de auto’s met korte of medium wielbasis zijn voorzien van
6 pennen; de auto’s met extra lange wielbasis zijn voorzien
van 10 pennen.
112
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Voer deze handeling alleen uit als de auto
stilstaat.
ATTENTIE!
Als de steunstang verkeerd geplaatst wordt,
kan de motorkap onverwachts dichtvallen.
ATTENTIE!
Controleer na enkele kilometers rijden
nogmaals of de bevestigingsbouten nog goed
vastzitten.
ATTENTIE!
037-128 DUCATO LUM NL 7ed 6/22/10 2:40 PM Page 112

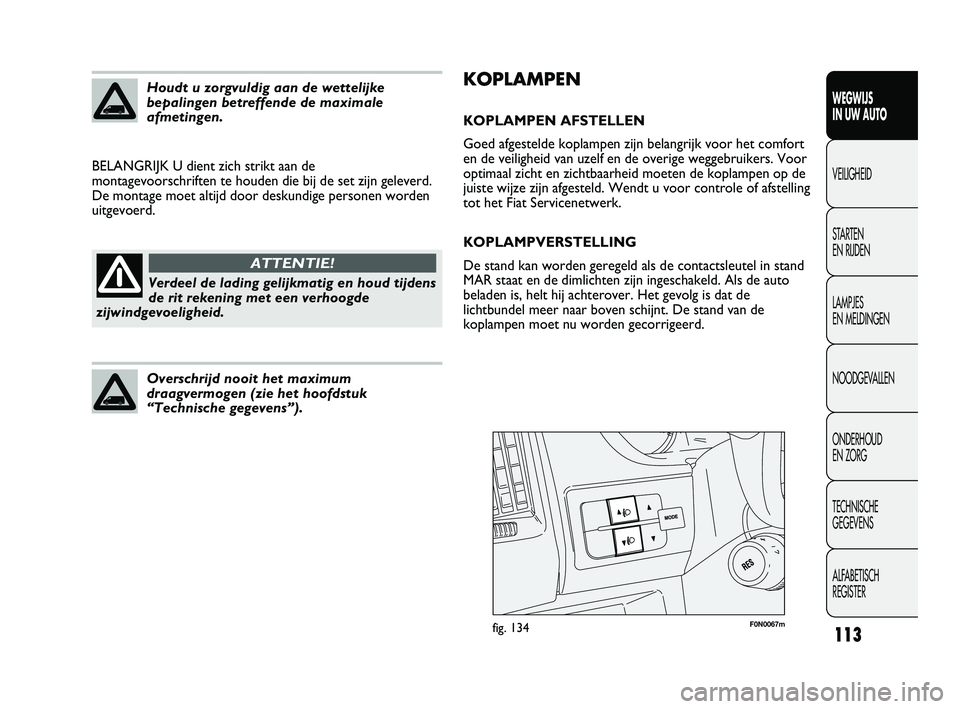

KOPLAMPEN
KOPLAMPEN AFSTELLEN
Goed afgestelde koplampen zijn belangrijk voor het comfort
en de veiligheid van uzelf en de overige weggebruikers. Voor
optimaal zicht en zichtbaarheid moeten de koplampen op de
juiste wijze zijn afgesteld. Wendt u voor controle of afstelling
tot het Fiat Servicenetwerk.
KOPLAMPVERSTELLING
De stand kan worden geregeld als de contactsleutel in stand
MAR staat en de dimlichten zijn ingeschakeld. Als de auto
beladen is, helt hij achterover. Het gevolg is dat de
lichtbundel meer naar boven schijnt. De stand van de
koplampen moet nu worden gecorrigeerd. BELANGRIJK U dient zich strikt aan de
montagevoorschriften te houden die bij de set zijn geleverd.
De montage moet altijd door deskundige personen worden
uitgevoerd.
113
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTERHoudt u zorgvuldig aan de wettelijke
bepalingen betreffende de maximale
afmetingen.
Verdeel de lading gelijkmatig en houd tijdens
de rit rekening met een verhoogde
zijwindgevoeligheid.
ATTENTIE!
Overschrijd nooit het maximum
draagvermogen (zie het hoofdstuk
“Technische gegevens”).
F0N0067mfig. 134
037-128 DUCATO LUM NL 7ed 6/22/10 2:40 PM Page 113

ABS
Als u niet eerder in een auto met ABS hebt gereden, raden
wij u aan het systeem eerst een paar keer uit te proberen op
een glad wegdek. Verlies hierbij de veiligheid niet uit het oog
en houdt u aan de wetgeving van het land waarin u zich
bevindt. Bovendien raden wij u aan de volgende aanwijzingen
aandachtig te lezen.
Het ABS dat geïntegreerd is in het remsysteem, voorkomt
dat tijdens het remmen de wielen blokkeren, ongeacht de
conditie van het wegdek en de pedaaldruk, en verhindert
daarmee het doorslippen van een of meerdere wielen.
Hierdoor blijft de auto bestuurbaar, zelfs bij noodstops.
Het systeem wordt gecompleteerd met een elektronische
remdrukverdeling EBD (Electronic Braking force
Distribution), die de remdruk verdeelt tussen de voor- en
achterwielen.
BELANGRIJK Voor een maximale werking van het
remsysteem is een inrijperiode nodig van ongeveer 500 km
(bij een nieuwe auto of nadat de remblokken/-schijven zijn
vervangen): tijdens deze periode moet bruusk, herhaaldelijk
of langdurig remmen worden voorkomen. Koplampen afstellen fig. 134
De koplampen kunnen worden versteld met de knoppen Ò
en op het schakelaarpaneel.
Op het display van het instrumentenpaneel wordt de stand
aangegeven.
BELANGRIJK Controleer de afstelling van de koplampen
telkens als het gewicht van de lading wijzigt.
MISTLAMPEN VOOR AFSTELLEN
(voor bepaalde
uitvoeringen/markten)
Wendt u voor controle of afstelling tot het Fiat
Servicenetwerk.
KOPLAMPAFSTELLING IN HET BUITENLAND
De dimlichten zijn afgesteld voor gebruik in het land waarin
de auto is verkocht. In die landen waarin aan de andere zijde
van de weg wordt gereden, moet om het tegemoetkomende
verkeer niet te verblinden, de vorm van de lichtbundel
worden gewijzigd door het aanbrengen van een speciaal
daarvoor ontwikkelde sticker.
114
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Het ABS maakt zoveel mogelijk gebruik van
de beschikbare grip maar kan deze niet
verhogen. Daarom moet op gladde weggedeelten
altijd voorzichtig worden gereden en mogen er geen
onnodige risico’s worden genomen.
ATTENTIE!
037-128 DUCATO LUM NL 7ed 6/22/10 2:40 PM Page 114

STORINGSMELDINGEN
Storing in ABS
Bij een storing brandt het waarschuwingslampje
>op het
instrumentenpaneel en verschijnt er een melding op het
multifunctionele display (voor bepaalde uitvoeringen/
markten) (zie het hoofdstuk “Lampjes en meldingen”).
In dat geval blijft het remsysteem normaal werken, maar
zonder de mogelijkheden van het ABS. Rijd voorzichtig naar
de dichtstbijzijnde werkplaats van het Fiat Servicenetwerk om
het systeem te laten controleren. ACTIVERING VAN HET SYSTEEM
Als het ABS in werking treedt, merkt de bestuurder dit aan
een trilling in het rempedaal, die gepaard gaat met enig geluid:
dit geeft aan dat het noodzakelijk is uw snelheid aan te passen
aan de beschikbare grip op het wegdek.
115
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Als het ABS in werking treedt, dan is de grip
van de banden op het wegdek beperkt: u
dient uw snelheid te verlagen en aan te passen aan
de beschikbare grip.
ATTENTIE!
Storing in EBD
Bij een storing branden de waarschuwingslampjes
>en xop het instrumentenpaneel en verschijnt er een melding op
het multifunctionele display (voor bepaalde uitvoeringen/
markten) (zie het hoofdstuk “Lampjes en meldingen”).
In dat geval kunnen bij krachtig remmen de achterwielen
vroegtijdig blokkeren waardoor de auto kan slippen.
Rijd zeer voorzichtig naar de dichtstbijzijnde werkplaats van
het Fiat Servicenetwerk om het systeem te laten controleren.
Als alleen het waarschuwingslampje xop
het instrumentenpaneel gaat branden en er
verschijnt een melding op het multifunctionele display
(voor bepaalde uitvoeringen/markten), stop dan
onmiddellijk en wendt u tot het Fiat Servicenetwerk.
Als er vloeistof lekt uit het hydraulische systeem,
wordt de werking van zowel het conventionele
remsysteem als het ABS in gevaar gebracht.
ATTENTIE!
037-128 DUCATO LUM NL 7ed 6/22/10 2:40 PM Page 115

ESP-SYSTEEM
(Electronic Stability Program)
(voor bepaalde uitvoeringen/markten)
Dit systeem bewaakt de stabiliteit van de auto als de wielen
hun grip verliezen, waardoor de auto beter op koers blijft.
De werking van het ESP is uitermate nuttig als de grip op het
wegdek wisselt.
Naast het ESP-, ASR- en Hill Holder-systeem beschikt de
auto (voor bepaalde uitvoeringen/markten) ook over MSR
(regeling van het afremmen op de motor tijdens
terugschakelen) en HBA (automatische remdrukverhoger bij
noodstops).
ACTIVERING VAN HET SYSTEEM
Bij activering gaat het lampje
áop het instrumentenpaneel
knipperen, om de bestuurder er op te wijzen dat de auto de
stabiliteit en de grip dreigt te verliezen.
INSCHAKELING VAN HET SYSTEEM
Het ESP wordt automatisch ingeschakeld als de motor wordt
gestart en kan niet worden uitgeschakeld. BRAKE ASSIST
(remregeling bij noodstops geïntegreerd in ESP)
(voor bepaalde uitvoeringen/markten)
Dit systeem, dat niet kan worden uitgeschakeld, herkent
noodstops (op basis van de snelheid waarmee het rempedaal
wordt ingetrapt) en verhoogt de druk in het remcircuit
aanzienlijk, waardoor sneller en krachtiger door het systeem
wordt geremd.
De Brake Assist wordt, bij uitvoeringen die zijn uitgerust met
ESP, uitgeschakeld bij een storing in het ESP (lampje
ábrandt en er verschijnt een melding op het multifunctionele
display – voor bepaalde uitvoeringen/markten).
116
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Als het ABS in werking treedt, merkt u dat
aan een trilling in het rempedaal. Verlaag de
remdruk niet maar houd het rempedaal juist goed
ingetrapt; op deze manier hebt u de kortste remweg
in relatie tot de conditie van het wegdek.
ATTENTIE!
037-128 DUCATO LUM NL 7ed 6/22/10 2:40 PM Page 116

❒op een dalende helling: de auto stilstaat op een helling van
meer dan 5% met draaiende motor, ingetrapt rem- en
koppelingspedaal en als de achteruit is ingeschakeld.
Tijdens het wegrijden zorgt de regeleenheid van het ESP
ervoor dat de wielen geremd blijven, totdat het
noodzakelijke motorkoppel is bereikt om weg te rijden (of
maximaal 2 seconden), zodat u meer tijd heeft om uw
rechter voet van het rempedaal naar het gaspedaal te
verplaatsen. Als u na 2 seconden niet bent weggereden,
schakelt het systeem automatisch uit en wordt de remdruk
geleidelijk verlaagd.
Tijdens deze fase kunt u een typisch geluid horen. Dit geluid
betekent dat de auto ieder moment in beweging kan komen.
Storingsmeldingen
Bij een storing in het systeem brandt het
waarschuwingslampje
á(zie hoofdstuk “Lampjes en
meldingen”).
BELANGRIJK Het Hill Holder-systeem is geen handrem;
verlaat dus nooit de auto zonder de handrem aan te trekken,
de motor uit te zetten en de eerste versnelling in te
schakelen. STORINGSMELDINGEN
Bij een storing in het ESP wordt het systeem automatisch
uitgeschakeld, gaat het lampje áop het instrumentenpaneel
continu branden en verschijnt er een melding op het
multifunctionele display (voor bepaalde
uitvoeringen/markten) (zie het hoofdstuk “Lampjes en
meldingen”). Bovendien gaat ook het lampje in de ASR-knop
branden. Wendt u in dat geval zo snel mogelijk tot het Fiat
Servicenetwerk.
117
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
De prestaties van het ESP-systeem mogen
de bestuurder er niet toe verleiden onnodige
en onverantwoorde risico’s te nemen. De rijstijl
moet altijd zijn aangepast aan het wegdek, het zicht
en het verkeer. De verantwoordelijkheid voor de
verkeersveiligheid ligt altijd en overal bij de
bestuurder van de auto.
ATTENTIE!
HILL HOLDER-SYSTEEM
Dit in het ESP geïntegreerde systeem helpt bij het wegrijden
op een helling.
Het systeem schakelt automatisch in als:
❒op een stijgende helling: de auto stilstaat op een helling
van meer dan 5% met draaiende motor, ingetrapt rem- en
koppelingspedaal en versnellingsbak in vrij of als een
andere versnelling dan de achteruit is ingeschakeld.
Voor de juiste werking van het ESP- en ASR-
systeem is het noodzakelijk dat de banden
van alle wielen van hetzelfde merk en type zijn. De
banden moeten in perfecte conditie zijn en de
voorgeschreven afmetingen hebben.
ATTENTIE!
037-128 DUCATO LUM NL 7ed 6/22/10 2:40 PM Page 117

MSR-systeem
(regeling van motorremwerking)
Dit systeem, dat geïntegreerd is in de ASR, verhoogt bij
bruusk terugschakelen het motorkoppel, zodat overmatige
vertraging van de aangedreven wielen wordt voorkomen. Dit
heeft vooral voordelen op een wegdek met weinig grip,
waarop de stabiliteit van de auto snel verloren kan gaan. ASR-SYSTEEM (Antislip Regulator)
Het ASR-systeem controleert de trekkracht van de auto en
grijpt automatisch in als een of beide aangedreven wielen
dreigen door te slippen.
Afhankelijk van de oorzaak van het doorslippen, worden er
twee verschillende regelsystemen geactiveerd:
❒als beide aangedreven wielen doorslippen, vermindert de
ASR het motorvermogen;
❒als slechts een aangedreven wiel doorslipt, zorgt het
ASR-systeem ervoor dat het wiel automatisch wordt
afgeremd.
De ASR is bijzonder nuttig onder de volgende
omstandigheden:
❒doorslippen van het binnenste wiel in bochten, door
verandering van de wielbelasting of door te felle
acceleratie;
❒te hoog vermogen naar de wielen, ook in samenhang met
de condities van het wegdek;
❒acceleratie op gladde wegen en bij sneeuw en ijzel;
❒verlies van grip op natte weggedeelten (aquaplaning).
118
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTERVoor de juiste werking van het ESP- en ASR-
systeem is het noodzakelijk dat de banden
van alle wielen van hetzelfde merk en type zijn. De
banden moeten in perfecte conditie zijn en de
voorgeschreven afmetingen hebben.
ATTENTIE!
037-128 DUCATO LUM NL 7ed 6/22/10 2:40 PM Page 118

Voor de juiste werking van de ASR is het noodzakelijk dat de
banden van alle wielen van hetzelfde merk en type zijn.
De banden moeten in perfecte conditie en altijd van het
voorgeschreven type, merk en afmetingen zijn.
STORINGSMELDINGEN
Bij een storing in de ASR wordt het systeem automatisch
uitgeschakeld, gaat het lampje áop het instrumentenpaneel
constant branden en verschijnt er een melding op het
multifunctionele display (voor bepaalde uitvoeringen/
markten) (zie het hoofdstuk “Lampjes en meldingen”).
Bovendien gaat ook het lampje in de ASR-knop branden.
Wendt u in dat geval zo snel mogelijk tot het Fiat
Servicenetwerk. In-/uitschakeling van het systeem fig. 135
Het ASR-systeem schakelt automatisch in als de motor
wordt gestart.
Tijdens het rijden kan het ASR-systeem worden
uitgeschakeld en vervolgens weer ingeschakeld door de
schakelaar A op het dashboard in te drukken.
Als het systeem wordt uitgeschakeld, gaat het lampje op de
knop branden en verschijnt er een melding op het
multifunctionele display (voor bepaalde
uitvoeringen/markten).
Op uitvoeringen met alleen een ASR-systeem, blijft bij
uitschakeling (ASR OFF) het lampje Valtijd branden.
Als het ASR-systeem tijdens het rijden wordt uitgeschakeld,
schakelt het automatisch weer in als de auto opnieuw wordt
gestart.
F0N0077mfig. 135119
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
De prestaties van het systeem mogen de
bestuurder er niet toe verleiden onnodige en
onverantwoorde risico’s te nemen. De rijstijl moet
altijd zijn aangepast aan het wegdek, het zicht en
het verkeer. De verantwoordelijkheid voor de
verkeersveiligheid ligt altijd en overal bij de
bestuurder van de auto.
ATTENTIE!
Schakel het ASR-systeem uit als u met sneeuwkettingen rijdt:
onder deze omstandigheden levert het doorslaan van de
aangedreven wielen juist meer trekkracht op.
037-128 DUCATO LUM NL 7ed 6/22/10 2:40 PM Page 119
