FIAT DUCATO 2009 Libretto Uso Manutenzione (in Italian)
Manufacturer: FIAT, Model Year: 2009, Model line: DUCATO, Model: FIAT DUCATO 2009Pages: 286, PDF Dimensioni: 11.94 MB
Page 201 of 286

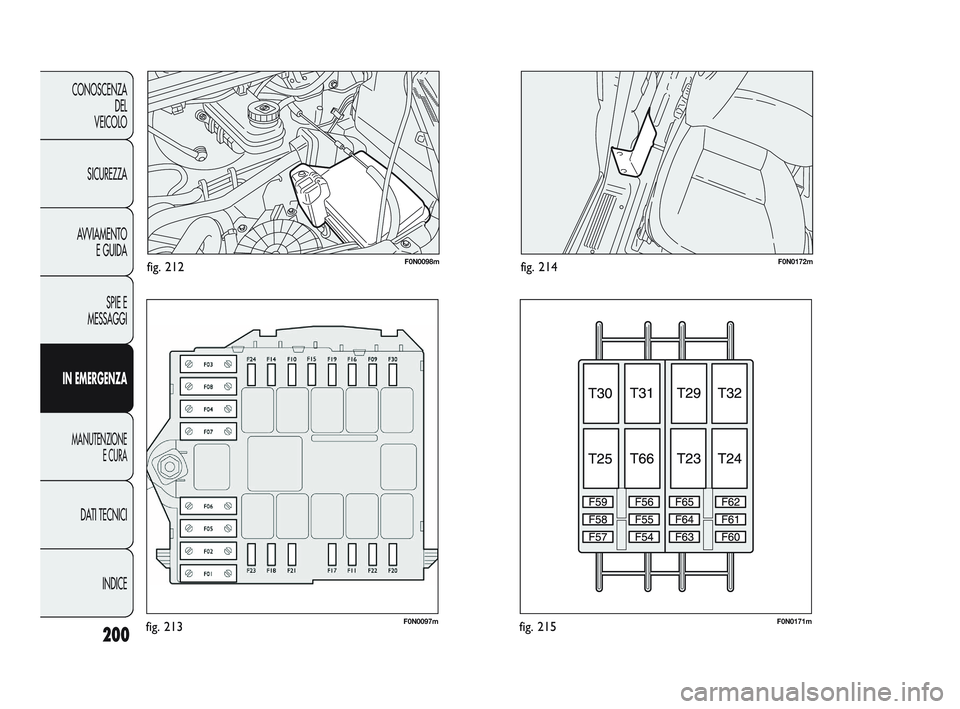

F0N0098mfig. 212
F0N0097mfig. 213
F0N0172mfig. 214
F0N0171mfig. 215200
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
173-206 DUCATO LUM I 8ed 25-10-2010 9:30 Pagina 200
Page 202 of 286

201
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

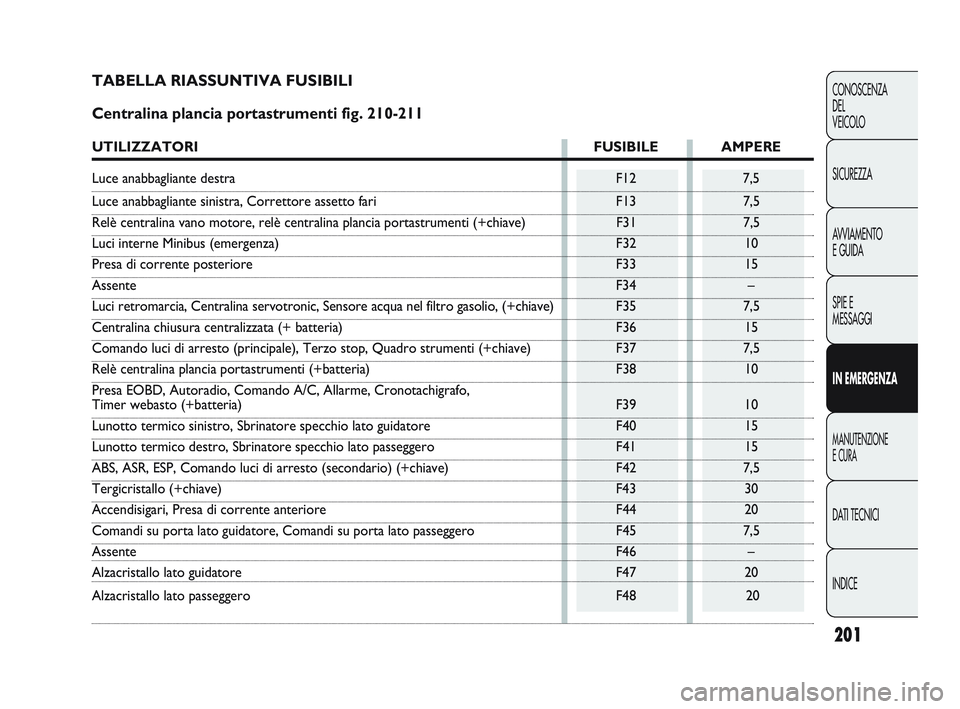

TABELLA RIASSUNTIVA FUSIBILI
Centralina plancia portastrumenti fig. 210-211
UTILIZZATORI FUSIBILE AMPERE
Luce anabbagliante destra F12 7,5
Luce anabbagliante sinistra, Correttore assetto fari F13 7,5
Relè centralina vano motore, relè centralina plancia portastrumenti (+chiave) F31 7,5
Luci interne Minibus (emergenza) F32 10
Presa di corrente posteriore F33 15
AssenteF34 –
Luci retromarcia, Centralina servotronic, Sensore acqua nel filtro gasolio, (+chiave) F35 7,5
Centralina chiusura centralizzata (+ batteria) F36 15
Comando luci di arresto (principale), Terzo stop, Quadro strumenti (+chiave) F37 7,5
Relè centralina plancia portastrumenti (+batteria) F38 10
Presa EOBD, Autoradio, Comando A/C, Allarme, Cronotachigrafo,
Timer webasto (+batteria) F39 10
Lunotto termico sinistro, Sbrinatore specchio lato guidatore F40 15
Lunotto termico destro, Sbrinatore specchio lato passeggero F41 15
ABS, ASR, ESP, Comando luci di arresto (secondario) (+chiave) F42 7,5
Tergicristallo (+chiave) F43 30
Accendisigari, Presa di corrente anteriore F44 20
Comandi su porta lato guidatore, Comandi su porta lato passeggero F45 7,5
AssenteF46 –
Alzacristallo lato guidatore F47 20
Alzacristallo lato passeggero F48 20
173-206 DUCATO LUM I 8ed 25-10-2010 9:30 Pagina 201
Page 203 of 286

202
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

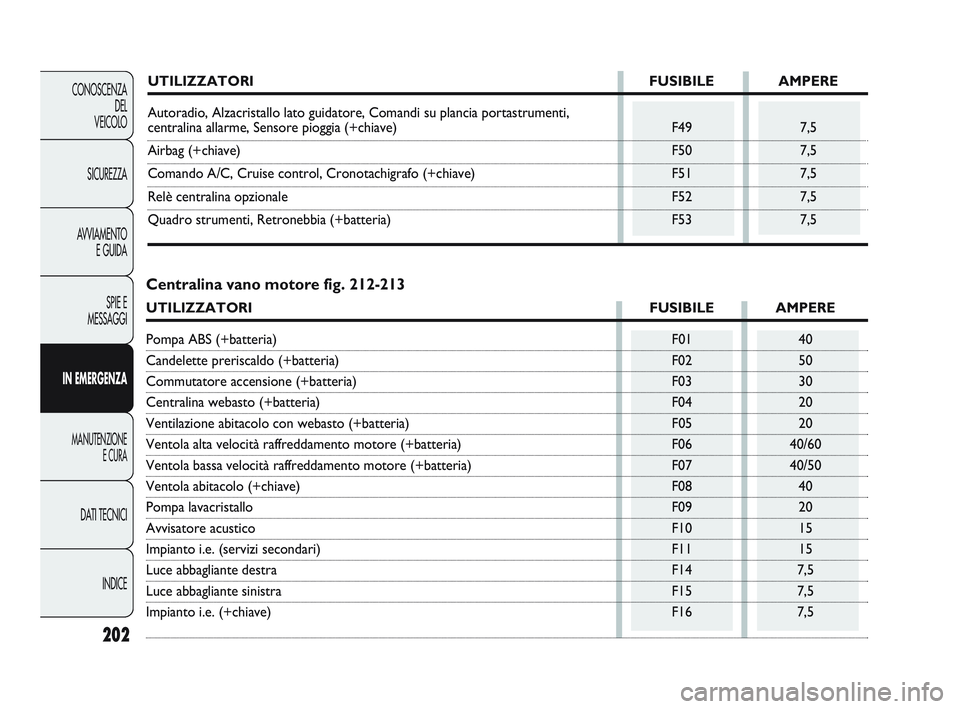

UTILIZZATORI FUSIBILE AMPERE
Autoradio, Alzacristallo lato guidatore, Comandi su plancia portastrumenti,
centralina allarme, Sensore pioggia (+chiave) F49 7,5
Airbag (+chiave) F50 7,5
Comando A/C, Cruise control, Cronotachigrafo (+chiave) F51 7,5
Relè centralina opzionale F52 7,5
Quadro strumenti, Retronebbia (+batteria) F53 7,5
Centralina vano motore fig. 212-213
UTILIZZATORI FUSIBILE AMPERE
Pompa ABS (+batteria) F01 40
Candelette preriscaldo (+batteria) F02 50
Commutatore accensione (+batteria) F03 30
Centralina webasto (+batteria) F04 20
Ventilazione abitacolo con webasto (+batteria) F05 20
Ventola alta velocità raffreddamento motore (+batteria) F06 40/60
Ventola bassa velocità raffreddamento motore (+batteria) F07 40/50
Ventola abitacolo (+chiave) F08 40
Pompa lavacristallo F09 20
Avvisatore acustico F10 15
Impianto i.e. (servizi secondari) F11 15
Luce abbagliante destra F14 7,5
Luce abbagliante sinistra F15 7,5
Impianto i.e. (+chiave) F16 7,5
173-206 DUCATO LUM I 8ed 25-10-2010 9:30 Pagina 202
Page 204 of 286

203
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

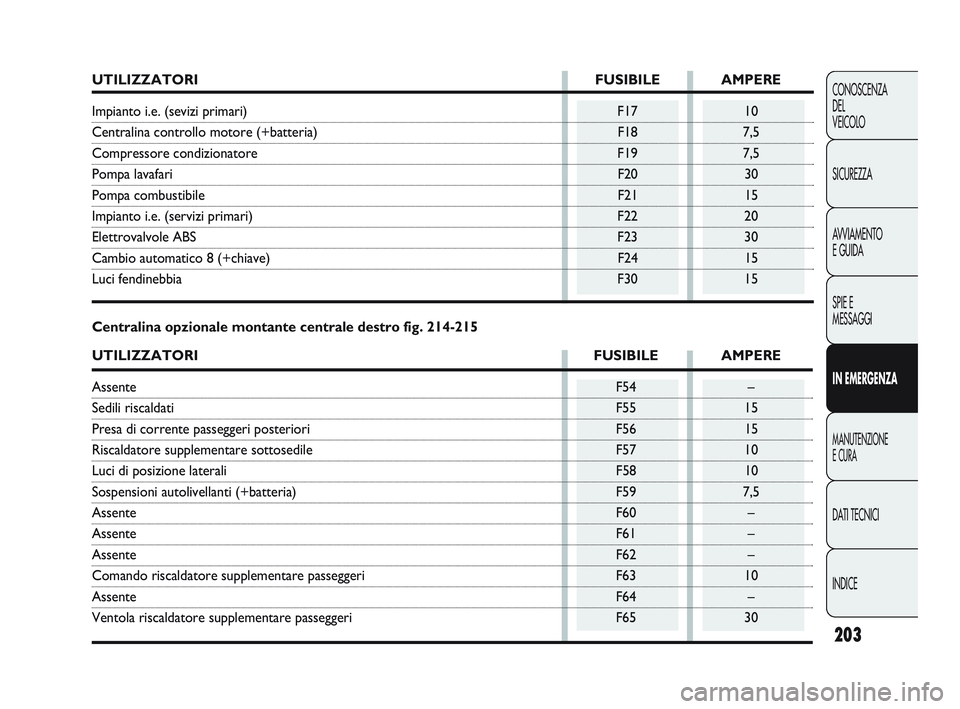

UTILIZZATORI FUSIBILE AMPERE
Impianto i.e. (sevizi primari) F17 10
Centralina controllo motore (+batteria) F18 7,5
Compressore condizionatore F19 7,5
Pompa lavafari F20 30
Pompa combustibile F21 15
Impianto i.e. (servizi primari) F22 20
Elettrovalvole ABS F23 30
Cambio automatico 8 (+chiave) F24 15
Luci fendinebbia F30 15
Centralina opzionale montante centrale destro fig. 214-215
UTILIZZATORI FUSIBILE AMPERE
AssenteF54 –
Sedili riscaldati F55 15
Presa di corrente passeggeri posteriori F56 15
Riscaldatore supplementare sottosedile F57 10
Luci di posizione laterali F58 10
Sospensioni autolivellanti (+batteria) F59 7,5
AssenteF60 –
AssenteF61 –
AssenteF62 –
Comando riscaldatore supplementare passeggeri F63 10
AssenteF64 –
Ventola riscaldatore supplementare passeggeri F65 30
173-206 DUCATO LUM I 8ed 25-10-2010 9:30 Pagina 203
Page 205 of 286

204
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

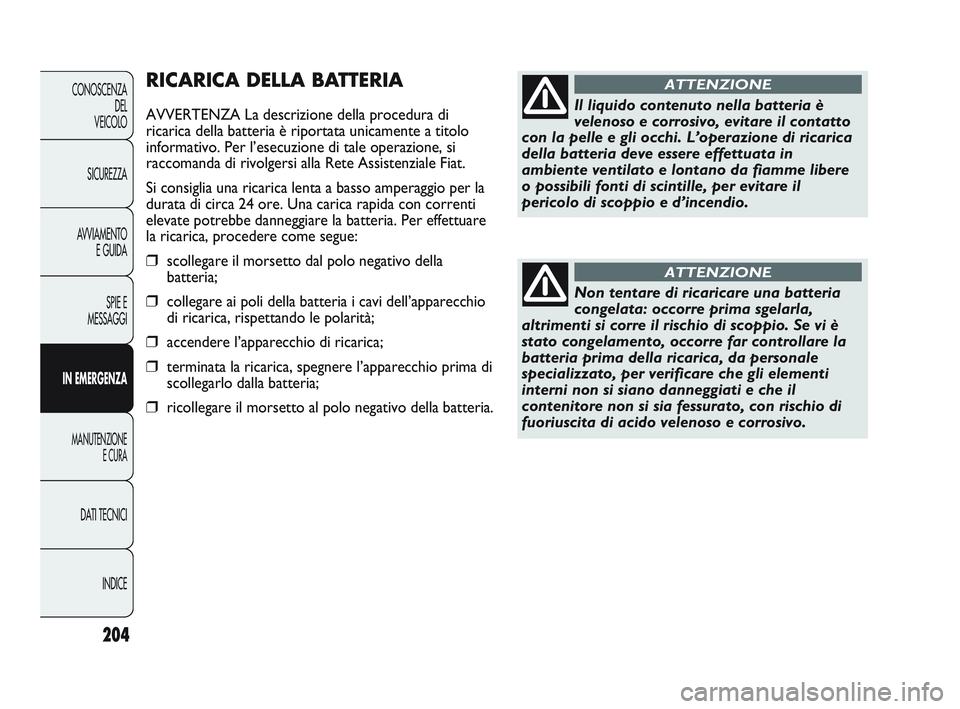

RICARICA DELLA BATTERIA
AVVERTENZA La descrizione della procedura di
ricarica della batteria è riportata unicamente a titolo
informativo. Per l’esecuzione di tale operazione, si
raccomanda di rivolgersi alla Rete Assistenziale Fiat.
Si consiglia una ricarica lenta a basso amperaggio per la
durata di circa 24 ore. Una carica rapida con correnti
elevate potrebbe danneggiare la batteria. Per effettuare
la ricarica, procedere come segue:
❒scollegare il morsetto dal polo negativo della
batteria;
❒collegare ai poli della batteria i cavi dell’apparecchio
di ricarica, rispettando le polarità;
❒accendere l’apparecchio di ricarica;
❒terminata la ricarica, spegnere l’apparecchio prima di
scollegarlo dalla batteria;
❒ricollegare il morsetto al polo negativo della batteria.
Il liquido contenuto nella batteria è
velenoso e corrosivo, evitare il contatto
con la pelle e gli occhi. L’operazione di ricarica
della batteria deve essere effettuata in
ambiente ventilato e lontano da fiamme libere
o possibili fonti di scintille, per evitare il
pericolo di scoppio e d’incendio.
ATTENZIONE
Non tentare di ricaricare una batteria
congelata: occorre prima sgelarla,
altrimenti si corre il rischio di scoppio. Se vi è
stato congelamento, occorre far controllare la
batteria prima della ricarica, da personale
specializzato, per verificare che gli elementi
interni non si siano danneggiati e che il
contenitore non si sia fessurato, con rischio di
fuoriuscita di acido velenoso e corrosivo.
ATTENZIONE
173-206 DUCATO LUM I 8ed 25-10-2010 9:30 Pagina 204
Page 206 of 286

205
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

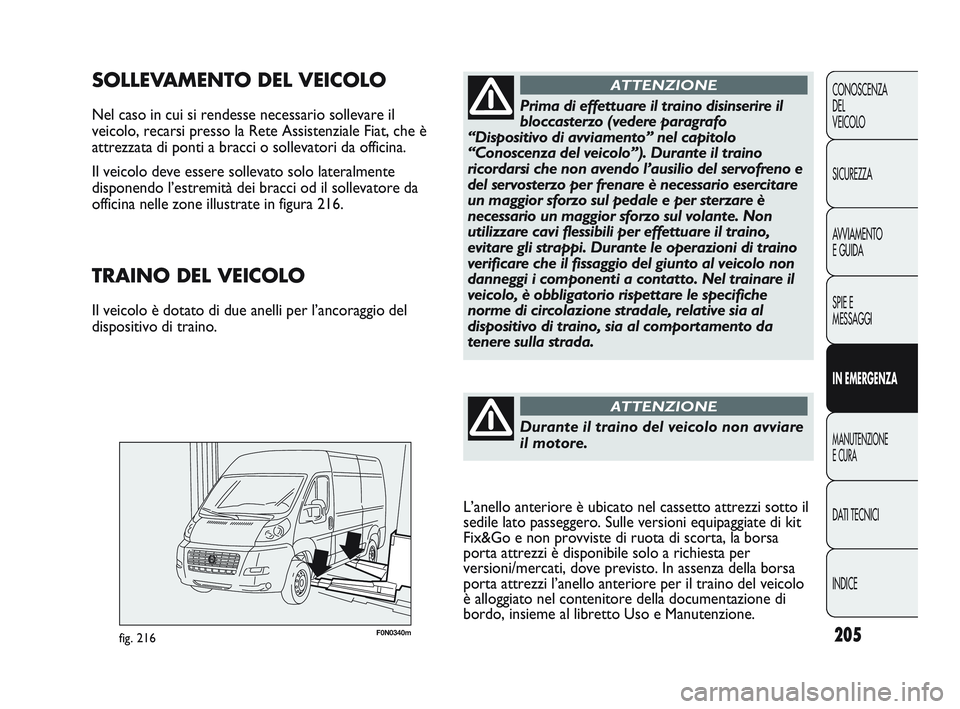

F0N0340mfig. 216
SOLLEVAMENTO DEL VEICOLO
Nel caso in cui si rendesse necessario sollevare il
veicolo, recarsi presso la Rete Assistenziale Fiat, che è
attrezzata di ponti a bracci o sollevatori da officina.
Il veicolo deve essere sollevato solo lateralmente
disponendo l’estremità dei bracci od il sollevatore da
officina nelle zone illustrate in figura 216.
Durante il traino del veicolo non avviare
il motore.
ATTENZIONE
Prima di effettuare il traino disinserire il
bloccasterzo (vedere paragrafo
“Dispositivo di avviamento” nel capitolo
“Conoscenza del veicolo”). Durante il traino
ricordarsi che non avendo l’ausilio del servofreno e
del servosterzo per frenare è necessario esercitare
un maggior sforzo sul pedale e per sterzare è
necessario un maggior sforzo sul volante. Non
utilizzare cavi flessibili per effettuare il traino,
evitare gli strappi. Durante le operazioni di traino
verificare che il fissaggio del giunto al veicolo non
danneggi i componenti a contatto. Nel trainare il
veicolo, è obbligatorio rispettare le specifiche
norme di circolazione stradale, relative sia al
dispositivo di traino, sia al comportamento da
tenere sulla strada.
ATTENZIONE
TRAINO DEL VEICOLO
Il veicolo è dotato di due anelli per l’ancoraggio del
dispositivo di traino.
L’anello anteriore è ubicato nel cassetto attrezzi sotto il
sedile lato passeggero. Sulle versioni equipaggiate di kit
Fix&Go e non provviste di ruota di scorta, la borsa
porta attrezzi è disponibile solo a richiesta per
versioni/mercati, dove previsto. In assenza della borsa
porta attrezzi l’anello anteriore per il traino del veicolo
è alloggiato nel contenitore della documentazione di
bordo, insieme al libretto Uso e Manutenzione.
173-206 DUCATO LUM I 8ed 25-10-2010 9:30 Pagina 205
Page 207 of 286

206
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

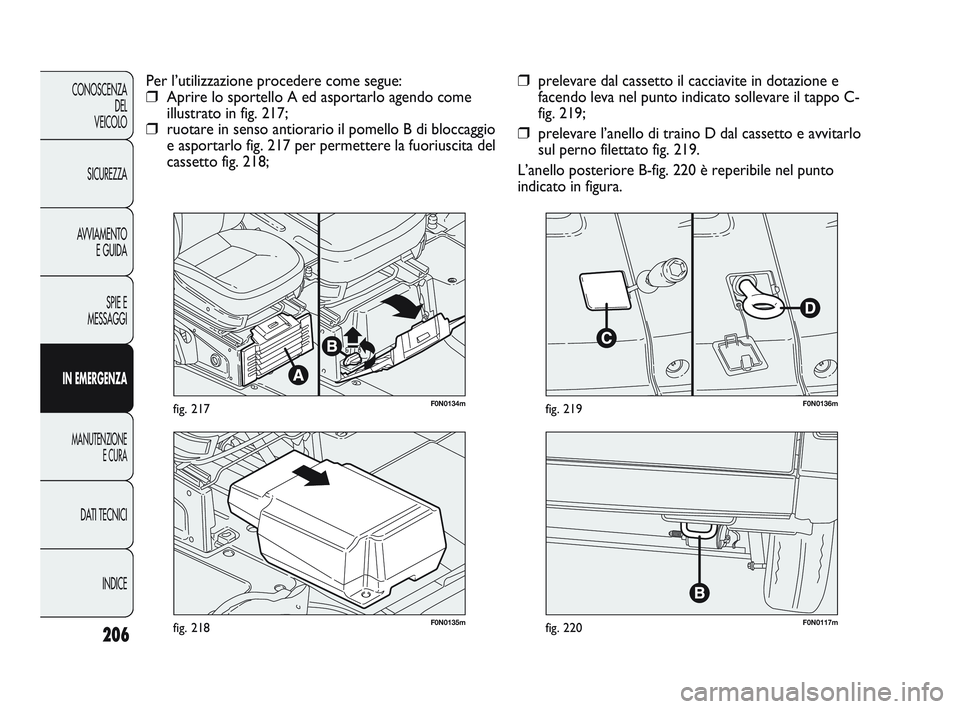

F0N0117mfig. 220F0N0135mfig. 218
F0N0136mfig. 219
❒prelevare dal cassetto il cacciavite in dotazione e
facendo leva nel punto indicato sollevare il tappo C-
fig. 219;
❒prelevare l’anello di traino D dal cassetto e avvitarlo
sul perno filettato fig. 219.
L’anello posteriore B-fig. 220 è reperibile nel punto
indicato in figura. Per l’utilizzazione procedere come segue:
❒Aprire lo sportello A ed asportarlo agendo come
illustrato in fig. 217;
❒ruotare in senso antiorario il pomello B di bloccaggio
e asportarlo fig. 217 per permettere la fuoriuscita del
cassetto fig. 218;
F0N0134mfig. 217
173-206 DUCATO LUM I 8ed 25-10-2010 9:30 Pagina 206
Page 208 of 286

207
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

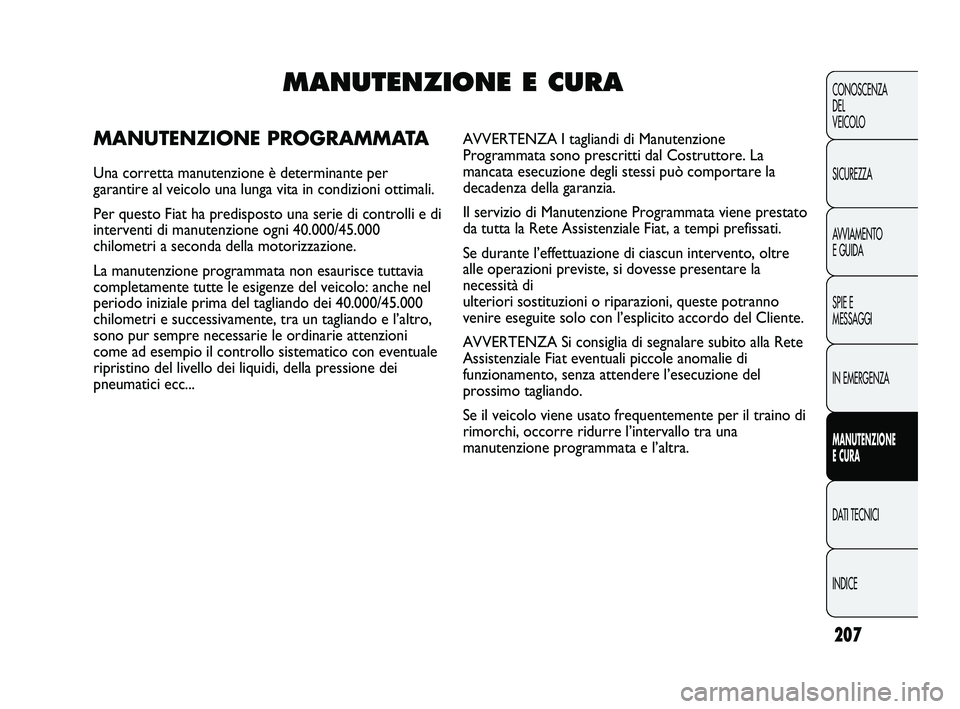

MANUTENZIONE E CURA
MANUTENZIONE PROGRAMMATA
Una corretta manutenzione è determinante per
garantire al veicolo una lunga vita in condizioni ottimali.
Per questo Fiat ha predisposto una serie di controlli e di
interventi di manutenzione ogni 40.000/45.000
chilometri a seconda della motorizzazione.
La manutenzione programmata non esaurisce tuttavia
completamente tutte le esigenze del veicolo: anche nel
periodo iniziale prima del tagliando dei 40.000/45.000
chilometri e successivamente, tra un tagliando e l’altro,
sono pur sempre necessarie le ordinarie attenzioni
come ad esempio il controllo sistematico con eventuale
ripristino del livello dei liquidi, della pressione dei
pneumatici ecc...AVVERTENZA I tagliandi di Manutenzione
Programmata sono prescritti dal Costruttore. La
mancata esecuzione degli stessi può comportare la
decadenza della garanzia.
Il servizio di Manutenzione Programmata viene prestato
da tutta la Rete Assistenziale Fiat, a tempi prefissati.
Se durante l’effettuazione di ciascun intervento, oltre
alle operazioni previste, si dovesse presentare la
necessità di
ulteriori sostituzioni o riparazioni, queste potranno
venire eseguite solo con l’esplicito accordo del Cliente.
AVVERTENZA Si consiglia di segnalare subito alla Rete
Assistenziale Fiat eventuali piccole anomalie di
funzionamento, senza attendere l’esecuzione del
prossimo tagliando.
Se il veicolo viene usato frequentemente per il traino di
rimorchi, occorre ridurre l’intervallo tra una
manutenzione programmata e l’altra.
207-230 DUCATO LUM I 7ed 12-05-2010 9:20 Pagina 207
Page 209 of 286

●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
208
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

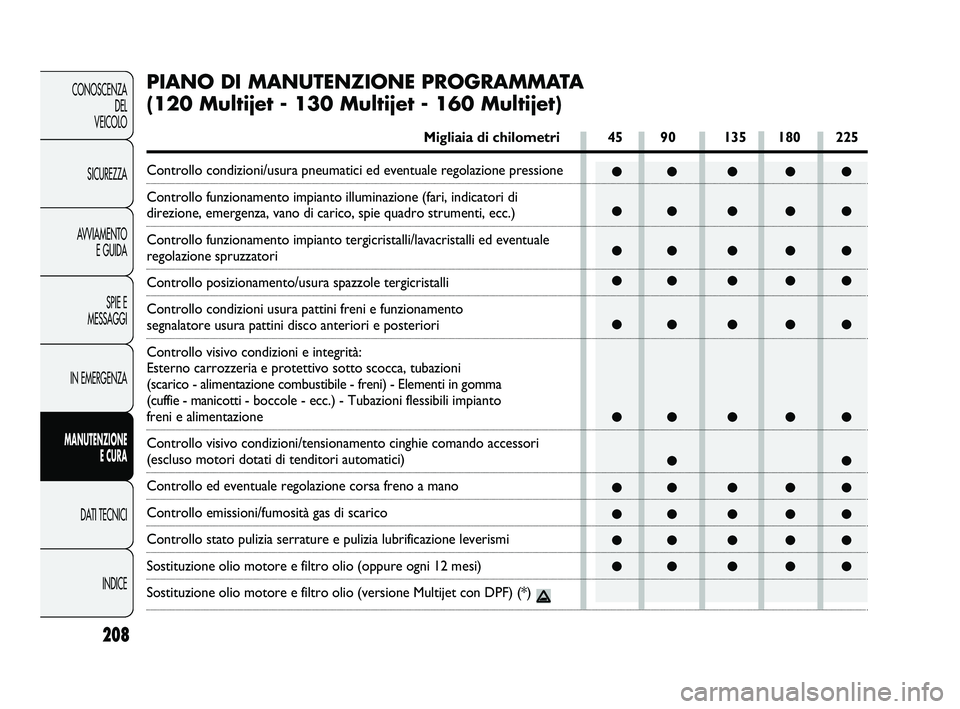

PIANO DI MANUTENZIONE PROGRAMMATA
(120 Multijet - 130 Multijet - 160 Multijet)
Migliaia di chilometri 45 90 135 180 225
Controllo condizioni/usura pneumatici ed eventuale regolazione pressione
Controllo funzionamento impianto illuminazione (fari, indicatori di
direzione, emergenza, vano di carico, spie quadro strumenti, ecc.)
Controllo funzionamento impianto tergicristalli/lavacristalli ed eventuale
regolazione spruzzatori
Controllo posizionamento/usura spazzole tergicristalli
Controllo condizioni usura pattini freni e funzionamento
segnalatore usura pattini disco anteriori e posteriori
Controllo visivo condizioni e integrità:
Esterno carrozzeria e protettivo sotto scocca, tubazioni
(scarico - alimentazione combustibile - freni) - Elementi in gomma
(cuffie - manicotti - boccole - ecc.) - Tubazioni flessibili impianto
freni e alimentazione
Controllo visivo condizioni/tensionamento cinghie comando accessori
(escluso motori dotati di tenditori automatici)
Controllo ed eventuale regolazione corsa freno a mano
Controllo emissioni/fumosità gas di scarico
Controllo stato pulizia serrature e pulizia lubrificazione leverismi
Sostituzione olio motore e filtro olio (oppure ogni 12 mesi)
Sostituzione olio motore e filtro olio (versione Multijet con DPF) (*)
207-230 DUCATO LUM I 7ed 12-05-2010 9:20 Pagina 208
Page 210 of 286

●● ● ● ●
●● ● ● ●
●● ● ● ●
●
●
●
●● ● ● ●
●●
●● ● ● ●
209
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

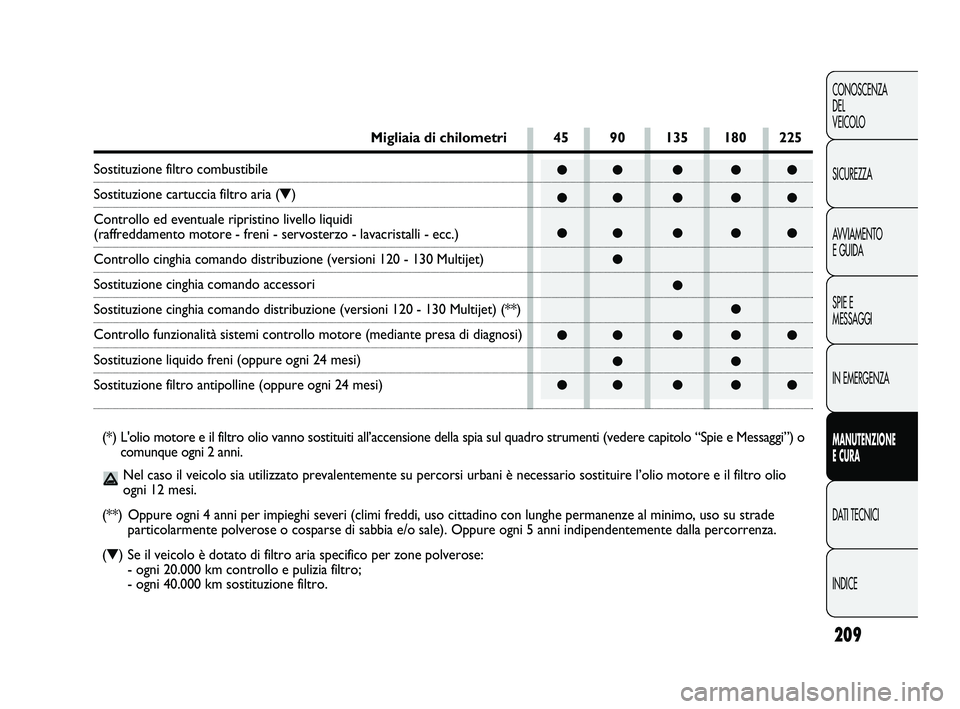

Migliaia di chilometri 45 90 135 180 225
Sostituzione filtro combustibile
Sostituzione cartuccia filtro aria (▼)
Controllo ed eventuale ripristino livello liquidi
(raffreddamento motore - freni - servosterzo - lavacristalli - ecc.)
Controllo cinghia comando distribuzione (versioni 120 - 130 Multijet)
Sostituzione cinghia comando accessori
Sostituzione cinghia comando distribuzione (versioni 120 - 130 Multijet) (**)
Controllo funzionalità sistemi controllo motore (mediante presa di diagnosi)
Sostituzione liquido freni (oppure ogni 24 mesi)
Sostituzione filtro antipolline (oppure ogni 24 mesi)
(*) L'olio motore e il filtro olio vanno sostituiti all’accensione della spia sul quadro strumenti (vedere capitolo “Spie e Messaggi”) o
comunque ogni 2 anni.
Nel caso il veicolo sia utilizzato prevalentemente su percorsi urbani è necessario sostituire l’olio motore e il filtro olio
ogni 12 mesi.
(**) Oppure ogni 4 anni per impieghi severi (climi freddi, uso cittadino con lunghe permanenze al minimo, uso su strade
particolarmente polverose o cosparse di sabbia e/o sale). Oppure ogni 5 anni indipendentemente dalla percorrenza.
(▼) Se il veicolo è dotato di filtro aria specifico per zone polverose:
- ogni 20.000 km controllo e pulizia filtro;
- ogni 40.000 km sostituzione filtro.
207-230 DUCATO LUM I 7ed 12-05-2010 9:20 Pagina 209
