FIAT DUCATO 2009 Notice d'entretien (in French)

90
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES
F0N0049mfig. 94

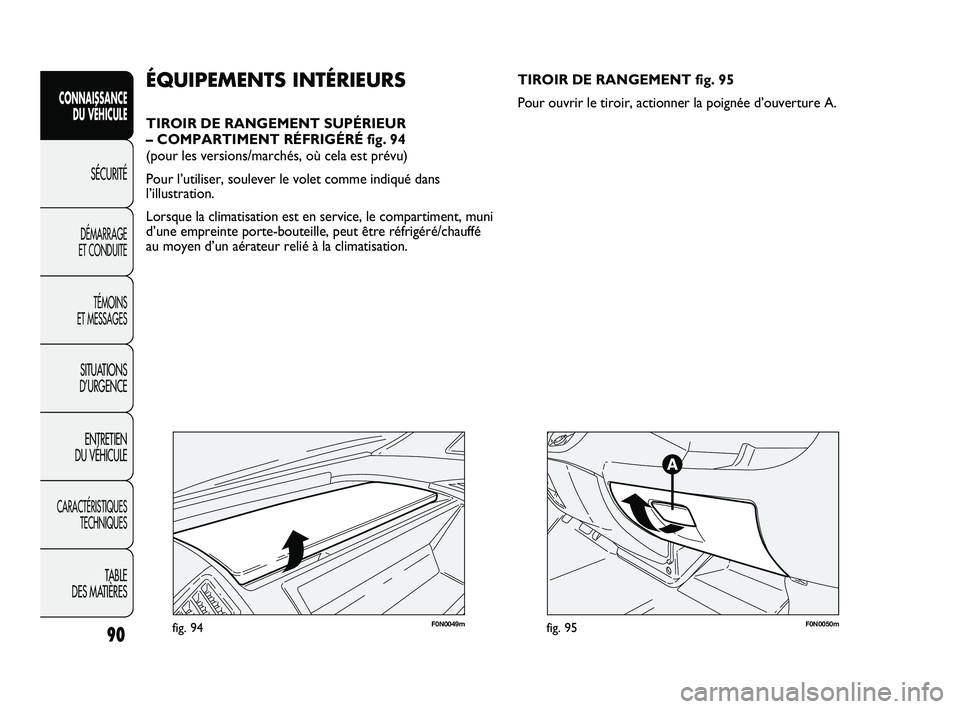

ÉQUIPEMENTS INTÉRIEURS
TIROIR DE RANGEMENT SUPÉRIEUR
– COMPARTIMENT RÉFRIGÉRÉ fig. 94
(pour les versions/marchés, où cela est prévu)
Pour l’utiliser, soulever le volet comme indiqué dans
l’illustration.
Lorsque la climatisation est en service, le compartiment, muni
d’une empreinte porte-bouteille, peut être réfrigéré/chauffé
au moyen d’un aérateur relié à la climatisation.TIROIR DE RANGEMENT fig. 95
Pour ouvrir le tiroir, actionner la poignée d’ouverture A.
F0N0050mfig. 95
037-128 DUCATO LUM FR 7ed 6/23/10 2:14 PM Page 90

91
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES
F0N0051mfig. 96

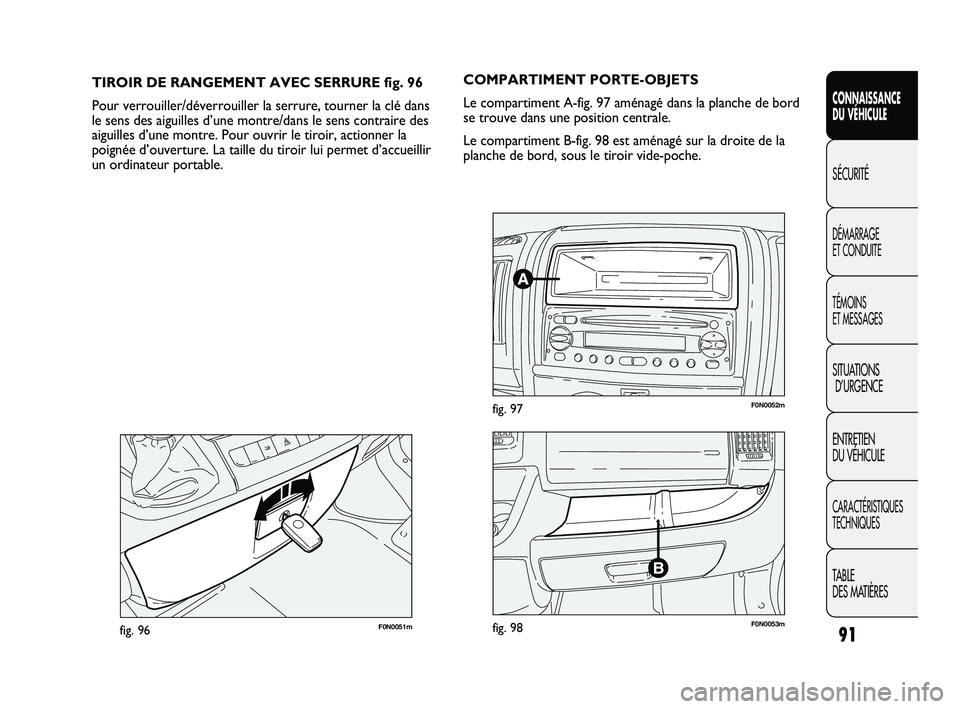

TIROIR DE RANGEMENT AVEC SERRURE fig. 96
Pour verrouiller/déverrouiller la serrure, tourner la clé dans
le sens des aiguilles d’une montre/dans le sens contraire des
aiguilles d’une montre. Pour ouvrir le tiroir, actionner la
poignée d’ouverture. La taille du tiroir lui permet d’accueillir
un ordinateur portable.COMPARTIMENT PORTE-OBJETS
Le compartiment A-fig. 97 aménagé dans la planche de bord
se trouve dans une position centrale.
Le compartiment B-fig. 98 est aménagé sur la droite de la
planche de bord, sous le tiroir vide-poche.
F0N0052mfig. 97
F0N0053mfig. 98
037-128 DUCATO LUM FR 7ed 6/23/10 2:14 PM Page 91

92
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
F0N0128mfig. 99F0N0134mfig. 100

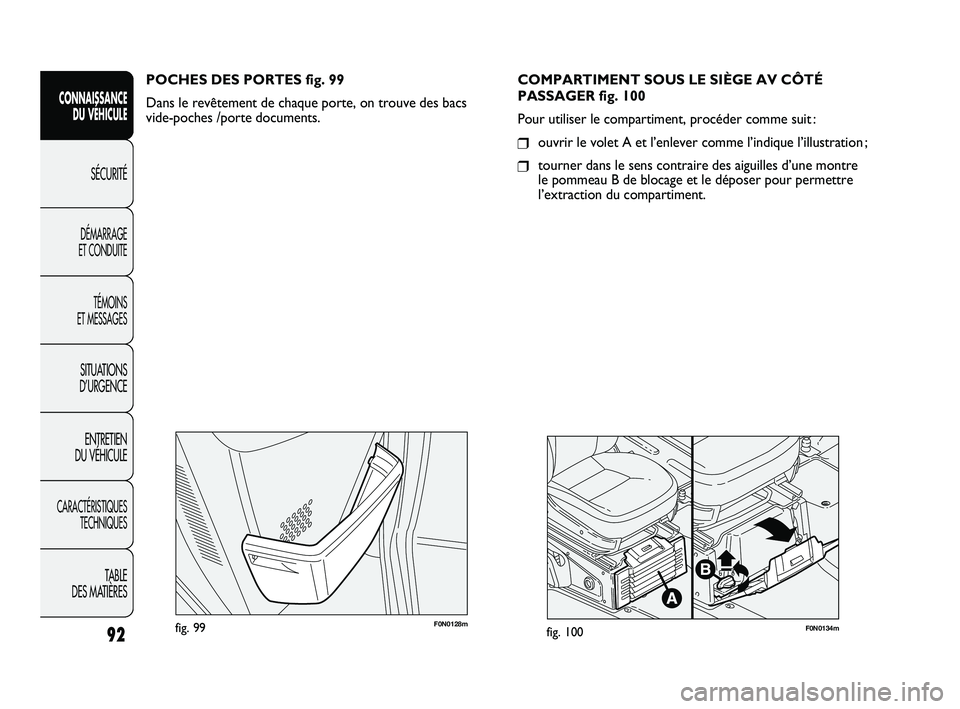

COMPARTIMENT SOUS LE SIÈGE AV CÔTÉ
PASSAGER fig. 100
Pour utiliser le compartiment, procéder comme suit :
❒ouvrir le volet A et l’enlever comme l’indique l’illustration ;
❒tourner dans le sens contraire des aiguilles d’une montre
le pommeau B de blocage et le déposer pour permettre
l’extraction du compartiment.
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES
POCHES DES PORTES fig. 99
Dans le revêtement de chaque porte, on trouve des bacs
vide-poches /porte documents.
037-128 DUCATO LUM FR 7ed 6/23/10 2:14 PM Page 92

93
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

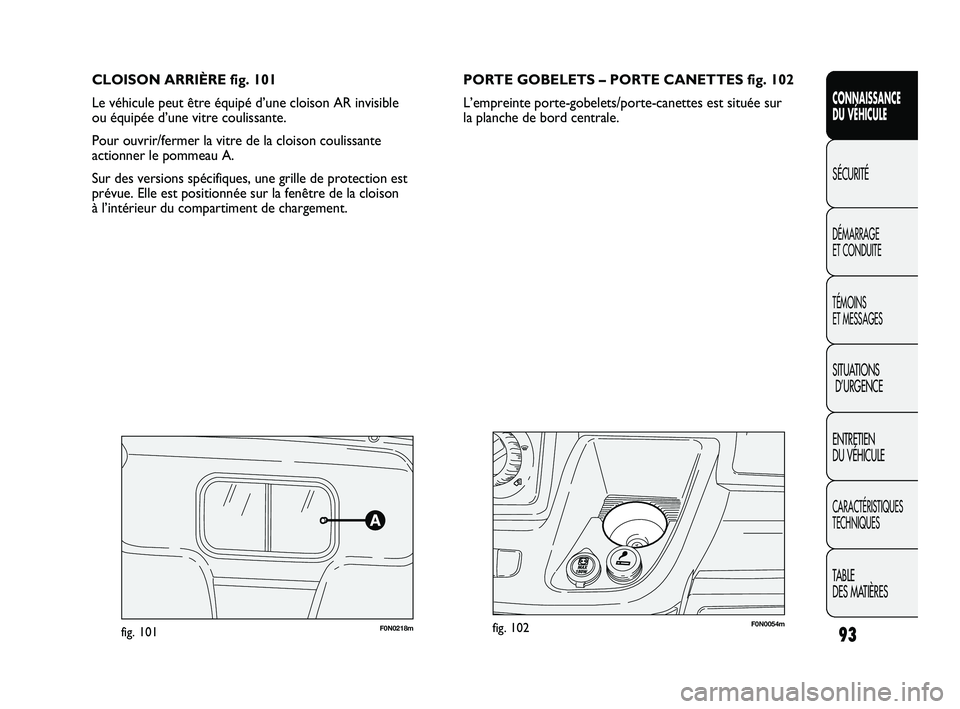

CLOISON ARRIÈRE fig. 101
Le véhicule peut être équipé d’une cloison AR invisible
ou équipée d’une vitre coulissante.
Pour ouvrir/fermer la vitre de la cloison coulissante
actionner le pommeau A.
Sur des versions spécifiques, une grille de protection est
prévue. Elle est positionnée sur la fenêtre de la cloison
à l’intérieur du compartiment de chargement.
F0N0218mfig. 101
PORTE GOBELETS – PORTE CANETTES fig. 102
L’empreinte porte-gobelets/porte-canettes est située sur
la planche de bord centrale.
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES
F0N0054mfig. 102
037-128 DUCATO LUM FR 7ed 6/23/10 2:14 PM Page 93

F0N0146mfig. 10494
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
F0N0055mfig. 103

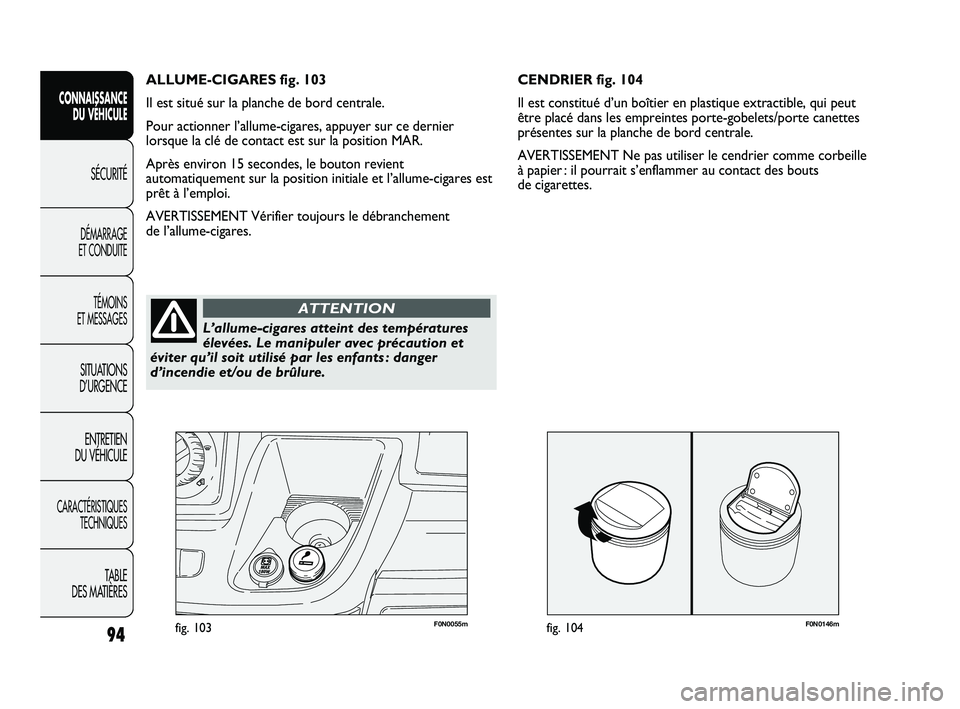

CENDRIER fig. 104
Il est constitué d’un boîtier en plastique extractible, qui peut
être placé dans les empreintes porte-gobelets/porte canettes
présentes sur la planche de bord centrale.
AVERTISSEMENT Ne pas utiliser le cendrier comme corbeille
à papier : il pourrait s’enflammer au contact des bouts
de cigarettes. ALLUME-CIGARES fig. 103
Il est situé sur la planche de bord centrale.
Pour actionner l’allume-cigares, appuyer sur ce dernier
lorsque la clé de contact est sur la position MAR.
Après environ 15 secondes, le bouton revient
automatiquement sur la position initiale et l’allume-cigares est
prêt à l’emploi.
AVERTISSEMENT Vérifier toujours le débranchement
de l’allume-cigares.
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES
L’allume-cigares atteint des températures
élevées. Le manipuler avec précaution et
éviter qu’il soit utilisé par les enfants : danger
d’incendie et/ou de brûlure.
ATTENTION
037-128 DUCATO LUM FR 7ed 6/23/10 2:14 PM Page 94

95
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
F0N0057mfig. 106F0N0056mfig. 105

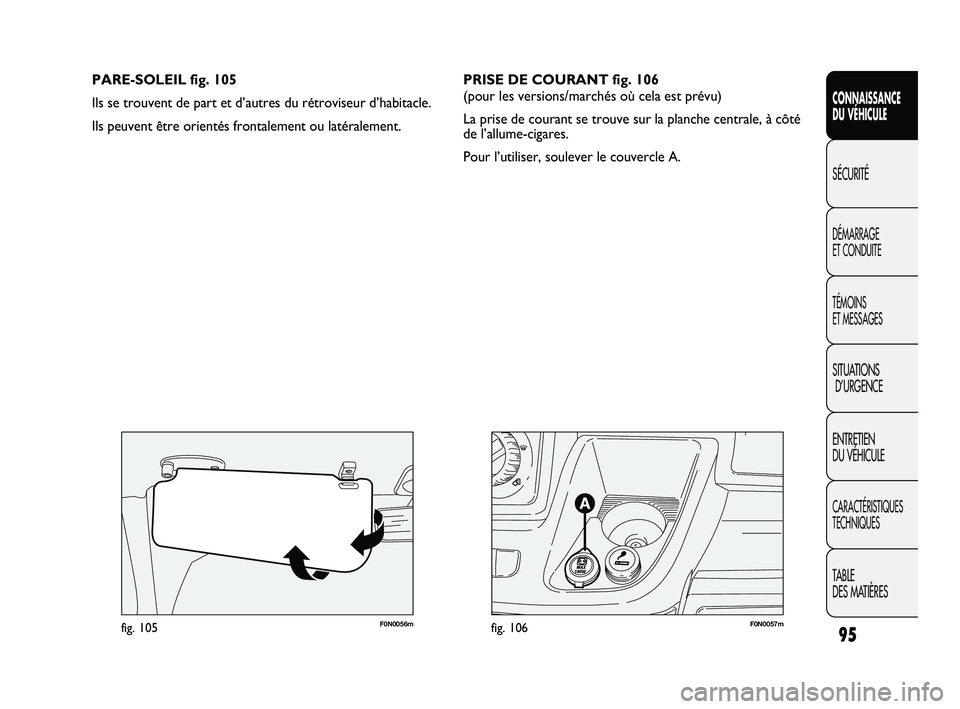

PARE-SOLEIL fig. 105
Ils se trouvent de part et d’autres du rétroviseur d’habitacle.
Ils peuvent être orientés frontalement ou latéralement.
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES
PRISE DE COURANT fig. 106
(pour les versions/marchés où cela est prévu)
La prise de courant se trouve sur la planche centrale, à côté
de l’allume-cigares.
Pour l’utiliser, soulever le couvercle A.
037-128 DUCATO LUM FR 7ed 6/23/10 2:14 PM Page 95

96
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES

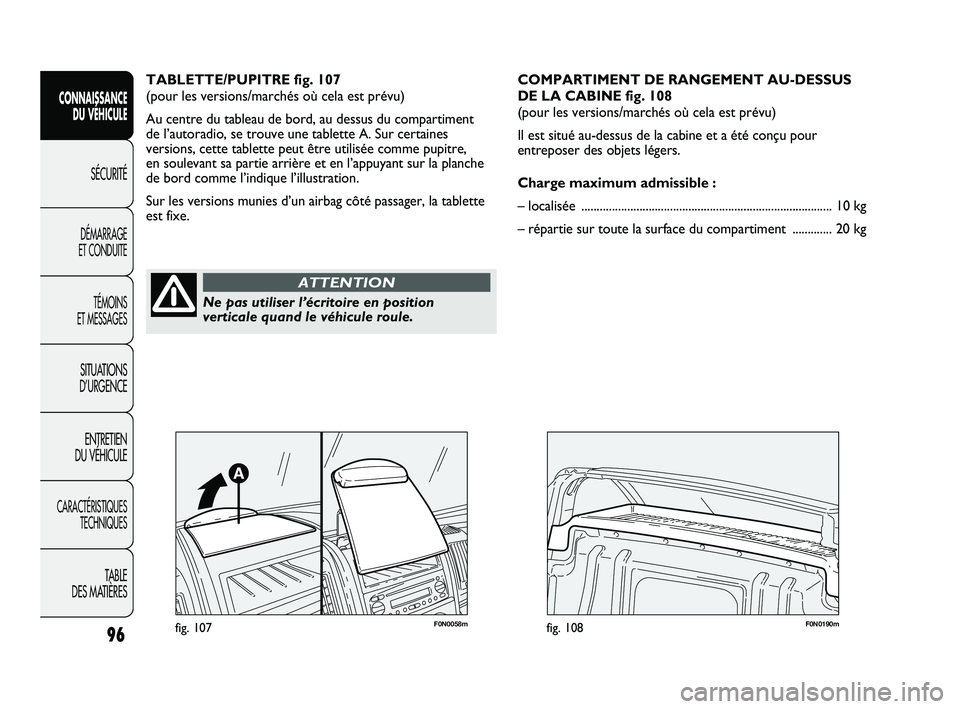

TABLETTE/PUPITRE fig. 107
(pour les versions/marchés où cela est prévu)
Au centre du tableau de bord, au dessus du compartiment
de l’autoradio, se trouve une tablette A. Sur certaines
versions, cette tablette peut être utilisée comme pupitre,
en soulevant sa partie arrière et en l’appuyant sur la planche
de bord comme l’indique l’illustration.
Sur les versions munies d’un airbag côté passager, la tablette
est fixe.
Ne pas utiliser l’écritoire en position
verticale quand le véhicule roule.
ATTENTION
COMPARTIMENT DE RANGEMENT AU-DESSUS
DE LA CABINE fig. 108
(pour les versions/marchés où cela est prévu)
Il est situé au-dessus de la cabine et a été conçu pour
entreposer des objets légers.
Charge maximum admissible :
– localisée ..................................................................................10 kg
– répartie sur toute la surface du compartiment ............. 20 kg
F0N0058mfig. 107F0N0190mfig. 108
037-128 DUCATO LUM FR 7ed 6/23/10 2:14 PM Page 96

97
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES

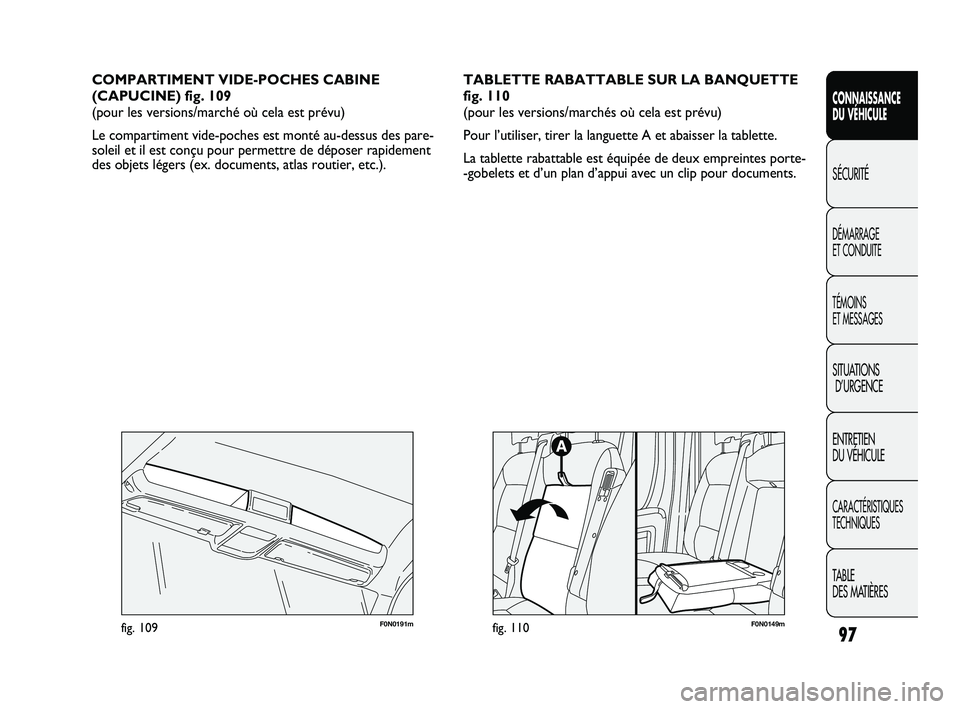

COMPARTIMENT VIDE-POCHES CABINE
(CAPUCINE) fig. 109
(pour les versions/marché où cela est prévu)
Le compartiment vide-poches est monté au-dessus des pare-
soleil et il est conçu pour permettre de déposer rapidement
des objets légers (ex. documents, atlas routier, etc.).TABLETTE RABATTABLE SUR LA BANQUETTE
fig. 110
(pour les versions/marchés où cela est prévu)
Pour l’utiliser, tirer la languette A et abaisser la tablette.
La tablette rabattable est équipée de deux empreintes porte-
-gobelets et d’un plan d’appui avec un clip pour documents.
F0N0191mfig. 109F0N0149mfig. 110
037-128 DUCATO LUM FR 7ed 6/23/10 2:14 PM Page 97

F0N0217mfig. 111F0N0214mfig. 112
L’écran de visualisation arrière est réglé en mode rétroviseur
(« mirror »). Lorsqu’il n’est pas utilisé, il doit être refermé
dans la console vide-poches supérieure.
ACTIVATION
Le système se déclenche quand la clé et la marche AR sont
insérées ou au moyen du bouton ad hoc. Si le véhicule roule
pour effectuer une manœuvre de marche AR, le système
fonctionne jusqu’à une vitesse d’environ 15 km/h et se
désactive dès qu’on franchit les 18 km/h. Lorsque la marche
AR est désactivée, l’image reste affichée à l’écran pendant
environ 5 secondes.
98
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

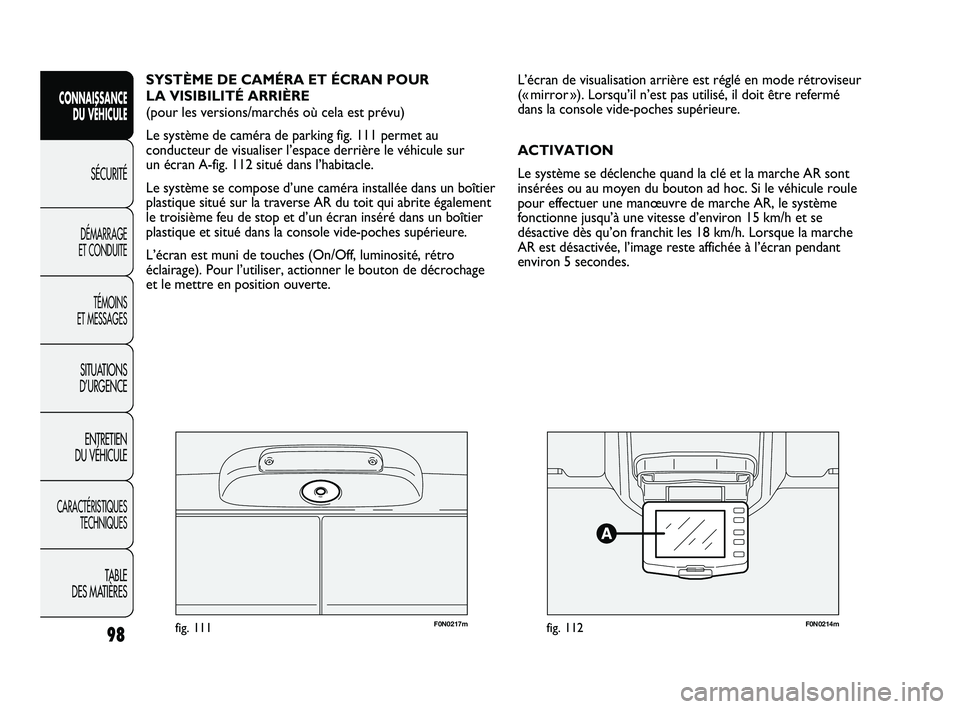

SYSTÈME DE CAMÉRA ET ÉCRAN POUR
LA VISIBILITÉ ARRIÈRE
(pour les versions/marchés où cela est prévu)
Le système de caméra de parking fig. 111 permet au
conducteur de visualiser l’espace derrière le véhicule sur
un écran A-fig. 112 situé dans l’habitacle.
Le système se compose d’une caméra installée dans un boîtier
plastique situé sur la traverse AR du toit qui abrite également
le troisième feu de stop et d’un écran inséré dans un boîtier
plastique et situé dans la console vide-poches supérieure.
L’écran est muni de touches (On/Off, luminosité, rétro
éclairage). Pour l’utiliser, actionner le bouton de décrochage
et le mettre en position ouverte.
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES
037-128 DUCATO LUM FR 7ed 6/23/10 2:14 PM Page 98

99
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

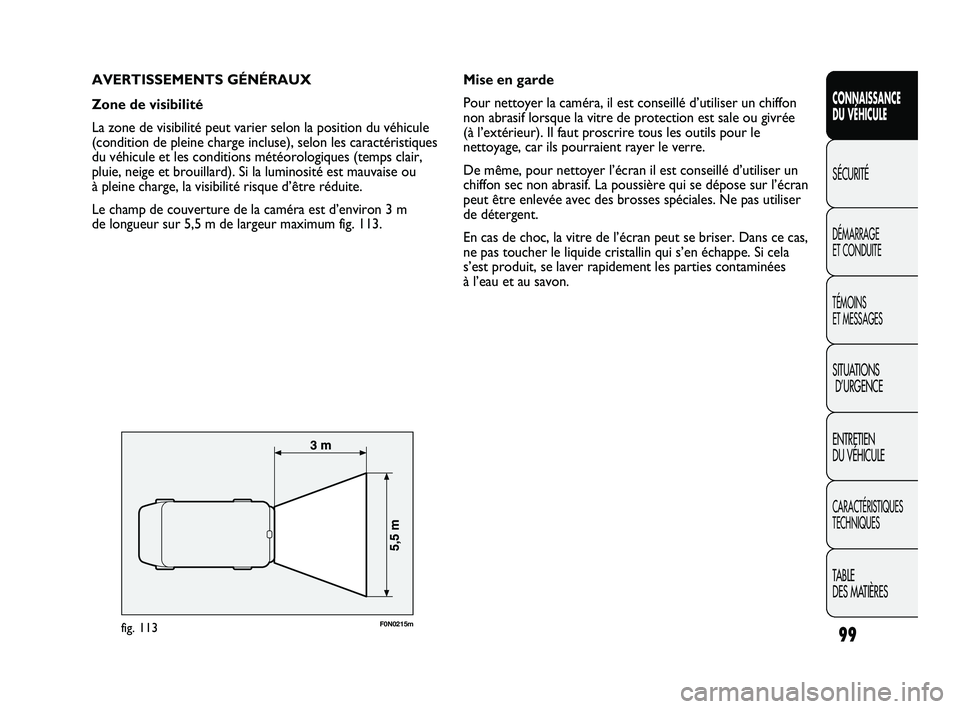

AVERTISSEMENTS GÉNÉRAUX
Zone de visibilité
La zone de visibilité peut varier selon la position du véhicule
(condition de pleine charge incluse), selon les caractéristiques
du véhicule et les conditions météorologiques (temps clair,
pluie, neige et brouillard). Si la luminosité est mauvaise ou
à pleine charge, la visibilité risque d’être réduite.
Le champ de couverture de la caméra est d’environ 3 m
de longueur sur 5,5 m de largeur maximum fig. 113.
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES
F0N0215mfig. 113
Mise en garde
Pour nettoyer la caméra, il est conseillé d’utiliser un chiffon
non abrasif lorsque la vitre de protection est sale ou givrée
(à l’extérieur). Il faut proscrire tous les outils pour le
nettoyage, car ils pourraient rayer le verre.
De même, pour nettoyer l’écran il est conseillé d’utiliser un
chiffon sec non abrasif. La poussière qui se dépose sur l’écran
peut être enlevée avec des brosses spéciales. Ne pas utiliser
de détergent.
En cas de choc, la vitre de l’écran peut se briser. Dans ce cas,
ne pas toucher le liquide cristallin qui s’en échappe. Si cela
s’est produit, se laver rapidement les parties contaminées
à l’eau et au savon.
037-128 DUCATO LUM FR 7ed 6/23/10 2:14 PM Page 99
