F0N0157mfig. 137

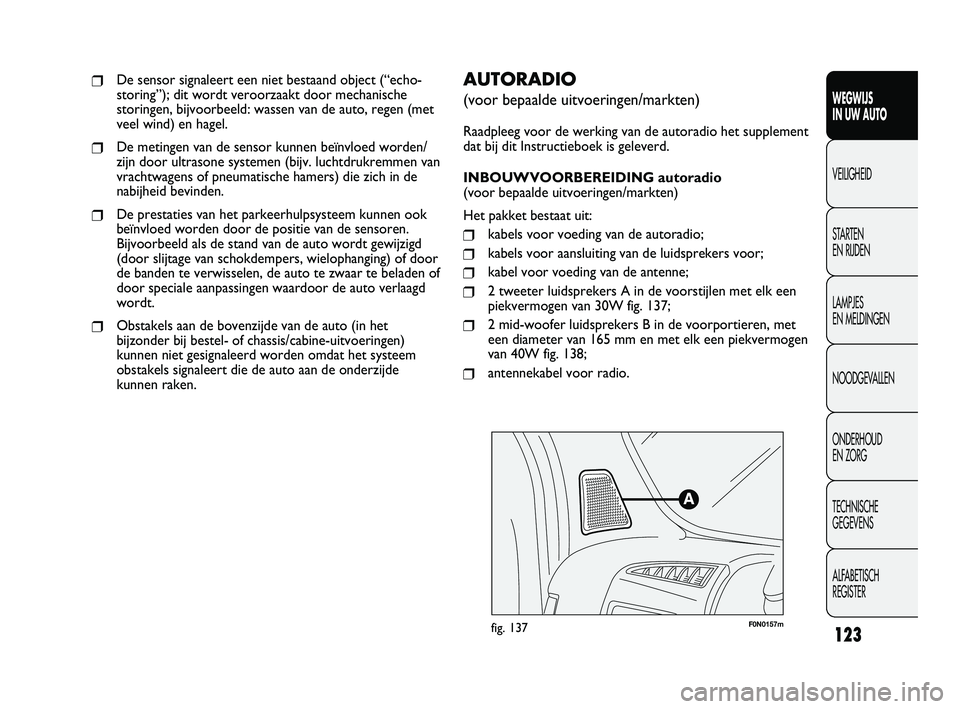

AUTORADIO
(voor bepaalde uitvoeringen/markten)
Raadpleeg voor de werking van de autoradio het supplement
dat bij dit Instructieboek is geleverd.
INBOUWVOORBEREIDING autoradio
(voor bepaalde uitvoeringen/markten)
Het pakket bestaat uit:
❒kabels voor voeding van de autoradio;
❒kabels voor aansluiting van de luidsprekers voor;
❒kabel voor voeding van de antenne;
❒2 tweeter luidsprekers A in de voorstijlen met elk een
piekvermogen van 30W fig. 137;
❒2 mid-woofer luidsprekers B in de voorportieren, met
een diameter van 165 mm en met elk een piekvermogen
van 40W fig. 138;
❒antennekabel voor radio.
❒De sensor signaleert een niet bestaand object (“echo-
storing”); dit wordt veroorzaakt door mechanische
storingen, bijvoorbeeld: wassen van de auto, regen (met
veel wind) en hagel.
❒De metingen van de sensor kunnen beïnvloed worden/
zijn door ultrasone systemen (bijv. luchtdrukremmen van
vrachtwagens of pneumatische hamers) die zich in de
nabijheid bevinden.
❒De prestaties van het parkeerhulpsysteem kunnen ook
beïnvloed worden door de positie van de sensoren.
Bijvoorbeeld als de stand van de auto wordt gewijzigd
(door slijtage van schokdempers, wielophanging) of door
de banden te verwisselen, de auto te zwaar te beladen of
door speciale aanpassingen waardoor de auto verlaagd
wordt.
❒Obstakels aan de bovenzijde van de auto (in het
bijzonder bij bestel- of chassis/cabine-uitvoeringen)
kunnen niet gesignaleerd worden omdat het systeem
obstakels signaleert die de auto aan de onderzijde
kunnen raken.
123
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
037-128 DUCATO LUM NL 7ed 6/22/10 2:40 PM Page 123

156
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

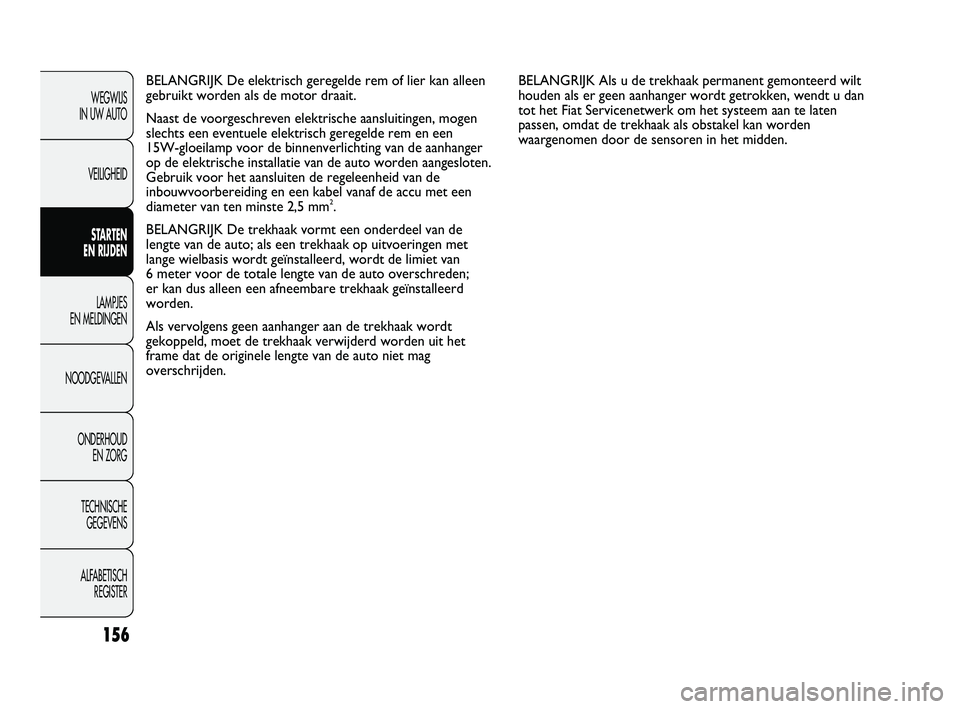

BELANGRIJK De elektrisch geregelde rem of lier kan alleen
gebruikt worden als de motor draait.
Naast de voorgeschreven elektrische aansluitingen, mogen
slechts een eventuele elektrisch geregelde rem en een
15W-gloeilamp voor de binnenverlichting van de aanhanger
op de elektrische installatie van de auto worden aangesloten.
Gebruik voor het aansluiten de regeleenheid van de
inbouwvoorbereiding en een kabel vanaf de accu met een
diameter van ten minste 2,5 mm
2.
BELANGRIJK De trekhaak vormt een onderdeel van de
lengte van de auto; als een trekhaak op uitvoeringen met
lange wielbasis wordt geïnstalleerd, wordt de limiet van
6 meter voor de totale lengte van de auto overschreden;
er kan dus alleen een afneembare trekhaak geïnstalleerd
worden.
Als vervolgens geen aanhanger aan de trekhaak wordt
gekoppeld, moet de trekhaak verwijderd worden uit het
frame dat de originele lengte van de auto niet mag
overschrijden.BELANGRIJK Als u de trekhaak permanent gemonteerd wilt
houden als er geen aanhanger wordt getrokken, wendt u dan
tot het Fiat Servicenetwerk om het systeem aan te laten
passen, omdat de trekhaak als obstakel kan worden
waargenomen door de sensoren in het midden.
147-160 DUCATO LUM nl 7ed 6/22/10 2:51 PM Page 156

168
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

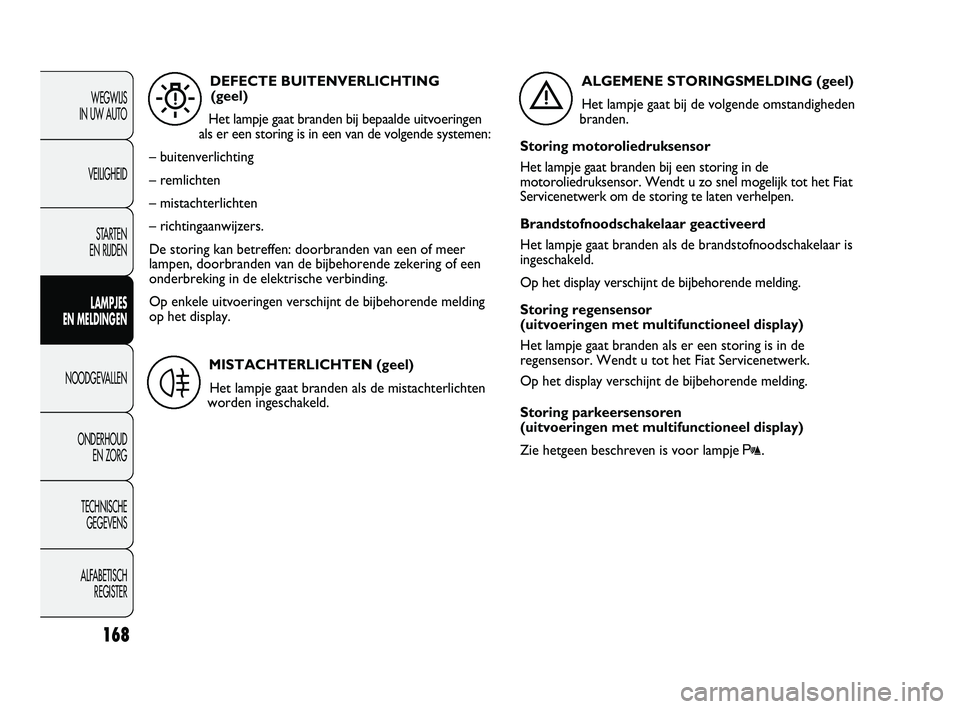

DEFECTE BUITENVERLICHTING
(geel)
Het lampje gaat branden bij bepaalde uitvoeringen
als er een storing is in een van de volgende systemen:
– buitenverlichting
– remlichten
– mistachterlichten
– richtingaanwijzers.
De storing kan betreffen: doorbranden van een of meer
lampen, doorbranden van de bijbehorende zekering of een
onderbreking in de elektrische verbinding.
Op enkele uitvoeringen verschijnt de bijbehorende melding
op het display.
W
MISTACHTERLICHTEN (geel)
Het lampje gaat branden als de mistachterlichten
worden ingeschakeld.
4
ALGEMENE STORINGSMELDING (geel)
Het lampje gaat bij de volgende omstandigheden
branden.
Storing motoroliedruksensor
Het lampje gaat branden bij een storing in de
motoroliedruksensor. Wendt u zo snel mogelijk tot het Fiat
Servicenetwerk om de storing te laten verhelpen.
Brandstofnoodschakelaar geactiveerd
Het lampje gaat branden als de brandstofnoodschakelaar is
ingeschakeld.
Op het display verschijnt de bijbehorende melding.
Storing regensensor
(uitvoeringen met multifunctioneel display)
Het lampje gaat branden als er een storing is in de
regensensor. Wendt u tot het Fiat Servicenetwerk.
Op het display verschijnt de bijbehorende melding.
Storing parkeersensoren
(uitvoeringen met multifunctioneel display)
Zie hetgeen beschreven is voor lampje
t.
è
161-172 DUCATO LUM nl 7ed 6/22/10 2:55 PM Page 168

170
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

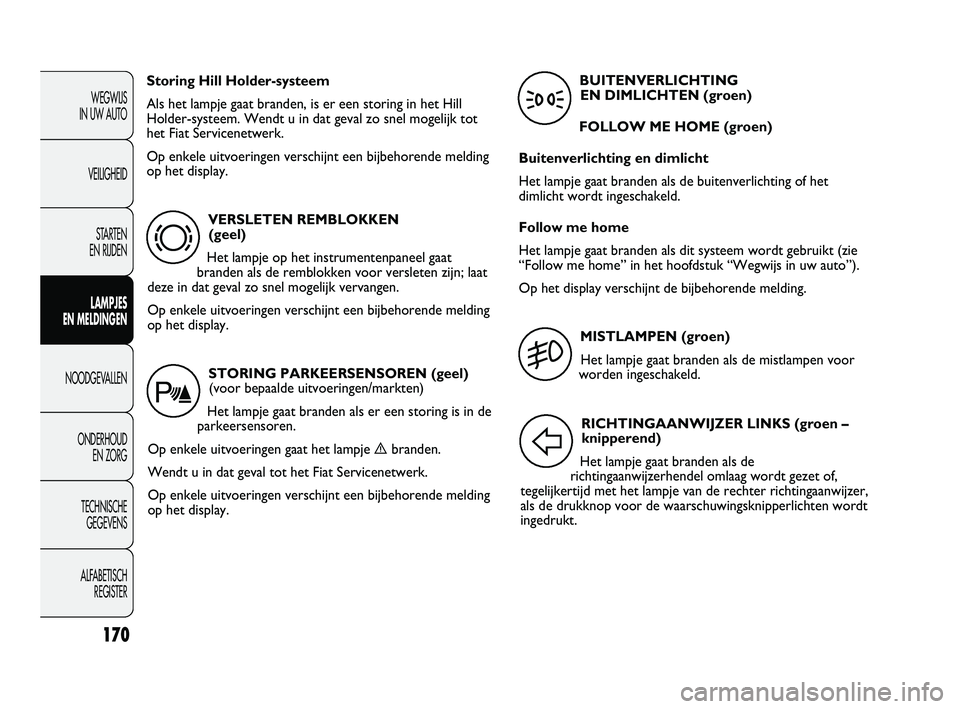

VERSLETEN REMBLOKKEN
(geel)
Het lampje op het instrumentenpaneel gaat
branden als de remblokken voor versleten zijn; laat
deze in dat geval zo snel mogelijk vervangen.
Op enkele uitvoeringen verschijnt een bijbehorende melding
op het display.
d
Storing Hill Holder-systeem
Als het lampje gaat branden, is er een storing in het Hill
Holder-systeem. Wendt u in dat geval zo snel mogelijk tot
het Fiat Servicenetwerk.
Op enkele uitvoeringen verschijnt een bijbehorende melding
op het display.
STORING PARKEERSENSOREN (geel)
(voor bepaalde uitvoeringen/markten)
Het lampje gaat branden als er een storing is in de
parkeersensoren.
Op enkele uitvoeringen gaat het lampje èbranden.
Wendt u in dat geval tot het Fiat Servicenetwerk.
Op enkele uitvoeringen verschijnt een bijbehorende melding
op het display.
t
MISTLAMPEN (groen)
Het lampje gaat branden als de mistlampen voor
worden ingeschakeld.
5
RICHTINGAANWIJZER LINKS (groen –
knipperend)
Het lampje gaat branden als de
richtingaanwijzerhendel omlaag wordt gezet of,
tegelijkertijd met het lampje van de rechter richtingaanwijzer,
als de drukknop voor de waarschuwingsknipperlichten wordt
ingedrukt.
F
BUITENVERLICHTING
EN DIMLICHTEN (groen)
FOLLOW ME HOME (groen)
Buitenverlichting en dimlicht
Het lampje gaat branden als de buitenverlichting of het
dimlicht wordt ingeschakeld.
Follow me home
Het lampje gaat branden als dit systeem wordt gebruikt (zie
“Follow me home” in het hoofdstuk “Wegwijs in uw auto”).
Op het display verschijnt de bijbehorende melding.
3
161-172 DUCATO LUM nl 7ed 6/22/10 2:55 PM Page 170

201
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
ZEKERINGENTABEL
Zekeringenkast op dashboard fig. 210-211
VERBRUIKERS ZEKERING AMPÈRE
Dimlicht rechts F12 7,5
Dimlicht links, Koplampverstelling F13 7,5
Relais zekeringenkast motorruimte, relais zekeringenkast dashboard
(+ via contactslot) F31 7,5
Interieurverlichting Minibus (noodverlichting) F32 10
Stekkerdoos achter F33 15
AfwezigF34 –
Achteruitrijlichten, Servotronic-regeleenheid, Waterdetectiesensor in brandstoffilter
(+ via contactslot) F35 7,5
Regeleenheid centrale portiervergrendeling (+accu) F36 15
Bediening remlichten (primair), Derde remlicht, Instrumentenpaneel
(+ via contactslot) F37 7,5
Relais zekeringenkast dashboard (+accu) F38 10
EOBD-stekker, Autoradio, Bediening A/C, Alarm, Tachograaf,
Webasto-timer (+accu) F39 10
Achterruitverwarming links, Verwarming spiegel bestuurderszijde F40 15
Achterruitverwarming rechts, Verwarming spiegel passagierszijde F41 15
ABS, ASR, ESP, Bediening remlichten (secundair) (+ via contactslot) F42 7,5
Ruitenwissers (+ via contactslot) F43 30
Aansteker, Stekkerdoos voor F44 20
Bedieningsknoppen op bestuurdersportier, Bedieningsknoppen op passagiersportier F45 7,5
AfwezigF46 –
Ruitbediening bestuurderszijde F47 20
Ruitbediening passagierszijde F48 20
173-206 DUCATO LUM NL 8ed 27-10-2010 16:27 Pagina 201

202
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
VERBRUIKERS ZEKERING AMPÈRE
Autoradio, Ruitbediening bestuurderszijde, Bedieningsorganen op dashboard,
regeleenheid alarm, Regensensor (+ via contactslot) F49 7,5
Airbag (+ via contactslot) F50 7,5
Bediening A/C, Cruise-control, Tachograaf (+ via contactslot) F51 7,5
Relais optional zekeringenkast F52 7,5
Instrumentenpaneel, Mistachterlicht (+accu) F53 7,5
Zekeringenkast in motorruimte fig. 212-213
VERBRUIKERS ZEKERING AMPÈRE
ABS-pomp (+accu) F01 40
Voorgloeibougies (+accu) F02 50
Start-/contactslot (+accu) F03 30
Webasto-regeleenheid (+accu) F04 20
Aanjager met Webasto-systeem (+accu) F05 20
Hoge snelheid elektroventilateur (+accu) F06 40/60
Lage snelheid elektroventilateur (+accu) F07 40/50
Aanjager (+ via contactslot) F08 40
Ruitensproeierpomp F09 20
ClaxonF10 15
Elektronische inspuiting (secundaire componenten) F11 15
Grootlicht rechts F14 7,5
Grootlicht links F15 7,5
Elektronische inspuiting (+ via contactslot) F16 7,5
173-206 DUCATO LUM NL 8ed 27-10-2010 16:27 Pagina 202

208
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●

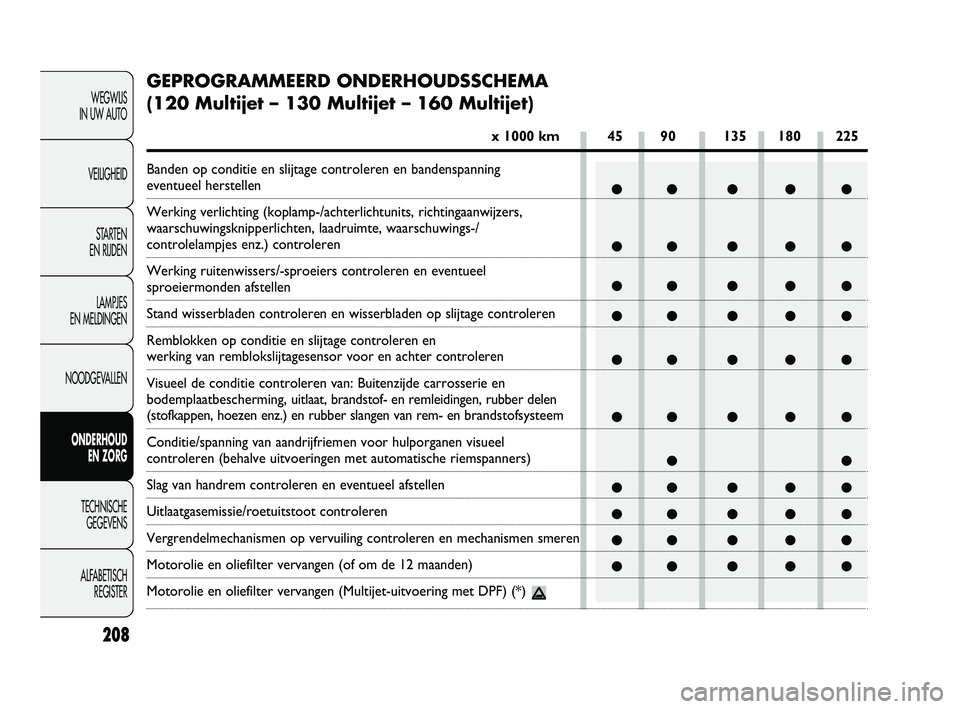

GEPROGRAMMEERD ONDERHOUDSSCHEMA
(120 Multijet – 130 Multijet – 160 Multijet)
x 1000 km 45 90 135 180 225
Banden op conditie en slijtage controleren en bandenspanning
eventueel herstellen
Werking verlichting (koplamp-/achterlichtunits, richtingaanwijzers,
waarschuwingsknipperlichten, laadruimte, waarschuwings-/
controlelampjes enz.) controleren
Werking ruitenwissers/-sproeiers controleren en eventueel
sproeiermonden afstellen
Stand wisserbladen controleren en wisserbladen op slijtage controleren
Remblokken op conditie en slijtage controleren en
werking van remblokslijtagesensor voor en achter controleren
Visueel de conditie controleren van: Buitenzijde carrosserie en
bodemplaatbescherming, uitlaat, brandstof- en remleidingen, rubber delen
(stofkappen, hoezen enz.) en rubber slangen van rem- en brandstofsysteem
Conditie/spanning van aandrijfriemen voor hulporganen visueel
controleren (behalve uitvoeringen met automatische riemspanners)
Slag van handrem controleren en eventueel afstellen
Uitlaatgasemissie/roetuitstoot controleren
Vergrendelmechanismen op vervuiling controleren en mechanismen smeren
Motorolie en oliefilter vervangen (of om de 12 maanden)
Motorolie en oliefilter vervangen (Multijet-uitvoering met DPF) (*)
207-230 DUCATO LUM NL 7ed 6/22/10 3:05 PM Page 208

210
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
●● ● ● ●
GEPROGRAMMEERD ONDERHOUDSSCHEMA (100 Multijet)
x 1000 km 40 80 120 160 200
Banden op conditie en slijtage controleren en bandenspanning eventueel
herstellen
Werking verlichting (koplamp-/achterlichtunits, richtingaanwijzers,
waarschuwingsknipperlichten, laadruimte, waarschuwings-/
controlelampjes enz.) controleren
Werking ruitenwissers/-sproeiers controleren en eventueel
sproeiermonden afstellen
Stand wisserbladen controleren en wisserbladen op slijtage controleren
Remblokken op conditie en slijtage controleren en
werking van remblokslijtagesensor voor en achter controleren
Visueel de conditie controleren van: Buitenzijde carrosserie en
bodemplaatbescherming, uitlaat, brandstof- en remleidingen, rubber delen
(stofkappen, hoezen enz.) en rubber slangen van rem- en brandstofsysteem
Conditie van aandrijfriemen voor hulporganen visueel controleren
Slag van handrem controleren en eventueel afstellen
Uitlaatgasemissie/roetuitstoot controleren
Vergrendelmechanismen op vervuiling controleren en mechanismen smeren
Motorolie en oliefilter vervangen (of om de 12 maanden)
Brandstoffilter vervangen
Motorolie en oliefilter vervangen (Multijet-uitvoering met DPF) *)
207-230 DUCATO LUM NL 7ed 6/22/10 3:05 PM Page 210

221
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

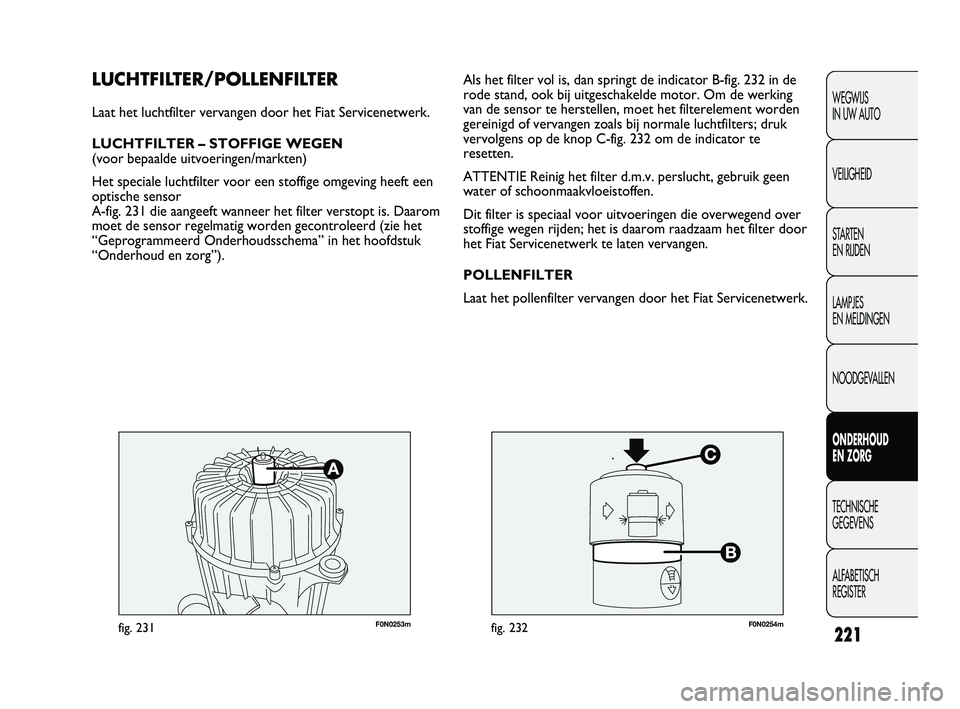

F0N0253mfig. 231F0N0254mfig. 232
Als het filter vol is, dan springt de indicator B-fig. 232 in de
rode stand, ook bij uitgeschakelde motor. Om de werking
van de sensor te herstellen, moet het filterelement worden
gereinigd of vervangen zoals bij normale luchtfilters; druk
vervolgens op de knop C-fig. 232 om de indicator te
resetten.
ATTENTIE Reinig het filter d.m.v. perslucht, gebruik geen
water of schoonmaakvloeistoffen.
Dit filter is speciaal voor uitvoeringen die overwegend over
stoffige wegen rijden; het is daarom raadzaam het filter door
het Fiat Servicenetwerk te laten vervangen.
POLLENFILTER
Laat het pollenfilter vervangen door het Fiat Servicenetwerk.LUCHTFILTER/POLLENFILTER
Laat het luchtfilter vervangen door het Fiat Servicenetwerk.
LUCHTFILTER – STOFFIGE WEGEN
(voor bepaalde uitvoeringen/markten)
Het speciale luchtfilter voor een stoffige omgeving heeft een
optische sensor
A-fig. 231 die aangeeft wanneer het filter verstopt is. Daarom
moet de sensor regelmatig worden gecontroleerd (zie het
“Geprogrammeerd Onderhoudsschema” in het hoofdstuk
“Onderhoud en zorg”).
207-230 DUCATO LUM NL 7ed 6/22/10 3:05 PM Page 221

281
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Opbergvak in
cabine (alkoof) ........................ 97
Opbergvak onder
passagiersstoel voor ............. 92
Opkrikken van de auto .......... 205
Opstaptrede .............................107
Parkeerlichten
– bediening .......................75-86
Parkeersensoren ...................... 121
Parkeren .................................... 149
Plaatjes met
identificatiegegevens ............. 231
– carrosserielak ..................... 232
– identificatiegegevens .......... 231
Plafondverlichting
– bediening .............................. 82
– gloeilampen
vervangen .....................196-197
Pollenfilter ................................. 221
Portieren ................................... 102
Portiervakken ........................... 92
Portiervergrendeling ............... 87
Prestaties ................................... 244
Radiogolf-afstandsbediening:
ministeriele goedkeuring ...... 273
Radiozendapparatuur
en mobiele telefoon .............. 125
Regensensor ............................. 79
Reinigen en onderhoud
– carrosserie .......................... 227
– interieur ...............................229
– koplampunits .......................229
– kunststof interieurdelen ... 230
– lak .......................................... 228
– leren bekleding ................... 230
– motorruimte .......................229
– rubber slangen .................... 225
– ruiten .................................... 229
– ruiten..................................... 229
– stoelen en delen met
stoffen bekleding ................ 230
Remmen
– technische specificaties ..... 236
– vloeistofniveau .................... 219
Richtingaanwijzers
– bediening .............................. 75– gloeilamp achter
vervangen ............................. 192
– gloeilamp voor
vervangen ............................. 190
Richtlijnen voor de behandeling
van de auto aan het einde van
de levensduur ......................... 272
Rim Protector (banden) ......... 238
Roetfilter (DPF) ....................... 128
Rubber slangen
(onderhoud) ........................... 225
Ruiten reinigen ......................... 77
Ruitensproeiers
– bediening .............................. 77
– vloeistofniveau .................... 218
Ruitenwissers
– bediening .............................. 77
– regensensor..........................79
– ruitensproeiers ................... 226
– wisserbladen ....................... 226
SBR-systeem ............................ 130
Scheidingswand ........................ 93
Schrijf/leestafeltje ..................... 96
Schuifruit zijkant ....................... 106
277-284 DUCATO LUM NL 9ed 15-04-2011 8:44 Pagina 281
