OBD port FIAT DUCATO 2011 Instructieboek (in Dutch)

201
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
ZEKERINGENTABEL
Zekeringenkast op dashboard fig. 210-211
VERBRUIKERS ZEKERING AMPÈRE
Dimlicht rechts F12 7,5
Dimlicht links, Koplampverstelling F13 7,5
Relais zekeringenkast motorruimte, relais zekeringenkast dashboard
(+ via contactslot) F31 7,5
Interieurverlichting Minibus (noodverlichting) F32 10
Stekkerdoos achter F33 15
AfwezigF34 –
Achteruitrijlichten, Servotronic-regeleenheid, Waterdetectiesensor in brandstoffilter
(+ via contactslot) F35 7,5
Regeleenheid centrale portiervergrendeling (+accu) F36 15
Bediening remlichten (primair), Derde remlicht, Instrumentenpaneel
(+ via contactslot) F37 7,5
Relais zekeringenkast dashboard (+accu) F38 10
EOBD-stekker, Autoradio, Bediening A/C, Alarm, Tachograaf,
Webasto-timer (+accu) F39 10
Achterruitverwarming links, Verwarming spiegel bestuurderszijde F40 15
Achterruitverwarming rechts, Verwarming spiegel passagierszijde F41 15
ABS, ASR, ESP, Bediening remlichten (secundair) (+ via contactslot) F42 7,5
Ruitenwissers (+ via contactslot) F43 30
Aansteker, Stekkerdoos voor F44 20
Bedieningsknoppen op bestuurdersportier, Bedieningsknoppen op passagiersportier F45 7,5
AfwezigF46 –
Ruitbediening bestuurderszijde F47 20
Ruitbediening passagierszijde F48 20
173-206 DUCATO LUM NL 8ed 27-10-2010 16:27 Pagina 201

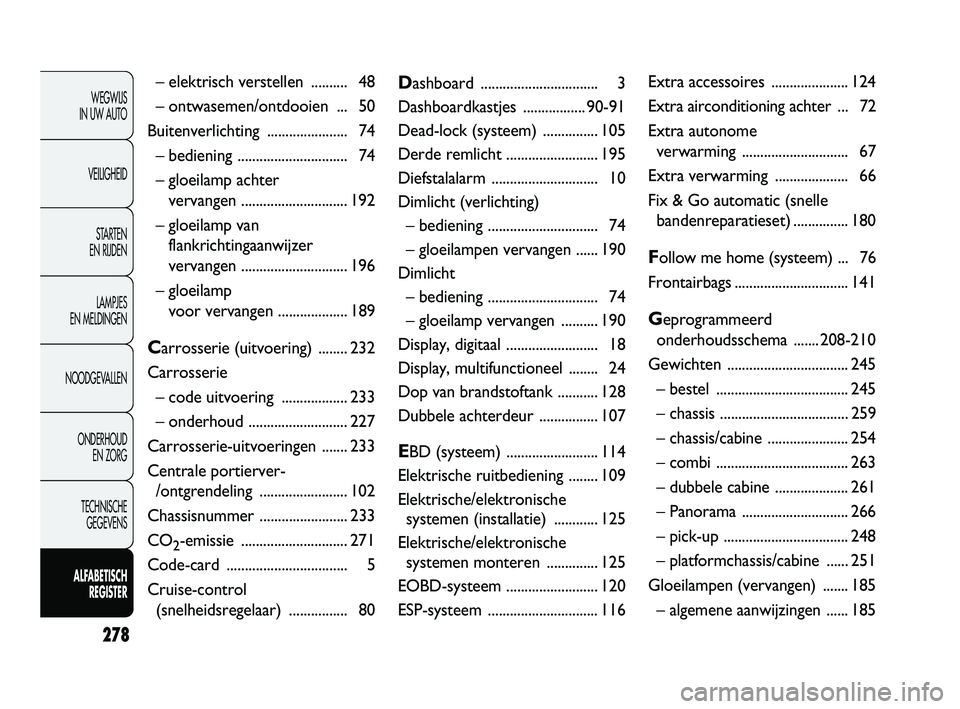

278
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
– elektrisch verstellen .......... 48
– ontwasemen/ontdooien ... 50
Buitenverlichting ...................... 74
– bediening .............................. 74
– gloeilamp achter
vervangen ............................. 192
– gloeilamp van
flankrichtingaanwijzer
vervangen ............................. 196
– gloeilamp
voor vervangen ................... 189
Carrosserie (uitvoering) ........ 232
Carrosserie
– code uitvoering .................. 233
– onderhoud ........................... 227
Carrosserie-uitvoeringen ....... 233
Centrale portierver-
/ontgrendeling ........................ 102
Chassisnummer ........................233
CO
2-emissie ............................. 271
Code-card ................................. 5
Cruise-control
(snelheidsregelaar) ................ 80
Dashboard ................................ 3
Dashboardkastjes ................. 90-91
Dead-lock (systeem) ............... 105
Derde remlicht ......................... 195
Diefstalalarm ............................. 10
Dimlicht (verlichting)
– bediening .............................. 74
– gloeilampen vervangen ...... 190
Dimlicht
– bediening .............................. 74
– gloeilamp vervangen .......... 190
Display, digitaal ......................... 18
Display, multifunctioneel ........ 24
Dop van brandstoftank ........... 128
Dubbele achterdeur ................ 107
EBD (systeem) .........................114
Elektrische ruitbediening ........ 109
Elektrische/elektronische
systemen (installatie) ............ 125
Elektrische/elektronische
systemen monteren .............. 125
EOBD-systeem ......................... 120
ESP-systeem .............................. 116Extra accessoires ..................... 124
Extra airconditioning achter ... 72
Extra autonome
verwarming............................. 67
Extra verwarming .................... 66
Fix & Go automatic (snelle
bandenreparatieset)............... 180
Follow me home (systeem) ... 76
Frontairbags ............................... 141
Geprogrammeerd
onderhoudsschema ....... 208-210
Gewichten ................................. 245
– bestel .................................... 245
– chassis ...................................259
– chassis/cabine ...................... 254
– combi .................................... 263
– dubbele cabine .................... 261
– Panorama ............................. 266
– pick-up .................................. 248
– platformchassis/cabine ...... 251
Gloeilampen (vervangen) ....... 185
– algemene aanwijzingen ...... 185
277-284 DUCATO LUM NL 9ed 15-04-2011 8:44 Pagina 278
