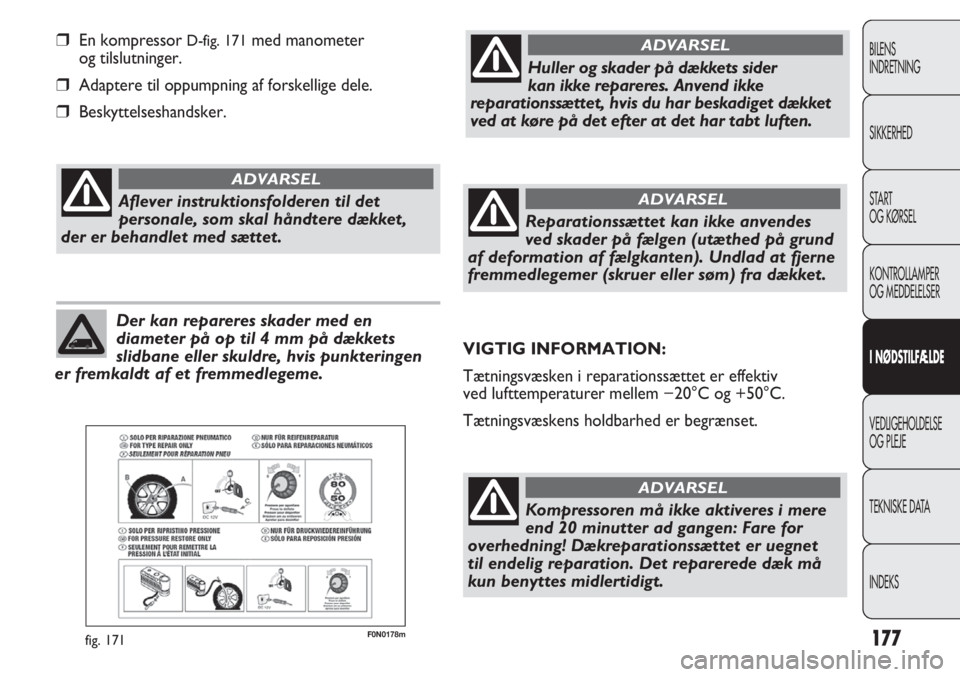

FIAT DUCATO 2013 Brugs- og vedligeholdelsesvejledning (in Danish)

F0N0178mfig. 171
En kompressor D-fig. 171med manometer
og tilslutninger.
Adaptere til oppumpning af forskellige dele.
Beskyttelseshandsker.
177
BILENS
INDRETNING
SIKKERHED
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
Aflever instruktionsfolderen til det
personale, som skal håndtere dækket,
der er behandlet med sættet.
ADVARSEL
Der kan repareres skader med en
diameter på op til 4 mm på dækkets
slidbane eller skuldre, hvis punkteringen
er fremkaldt af et fremmedlegeme.
Huller og skader på dækkets sider
kan ikke repareres. Anvend ikke
reparationssættet, hvis du har beskadiget dækket
ved at køre på det efter at det har tabt luften.
ADVARSEL
Reparationssættet kan ikke anvendes
ved skader på fælgen (utæthed på grund
af deformation af fælgkanten). Undlad at fjerne
fremmedlegemer (skruer eller søm) fra dækket.
ADVARSEL
VIGTIG INFORMATION:
Tætningsvæsken i reparationssættet er effektiv
ved lufttemperaturer mellem −20°C og +50°C.
Tætningsvæskens holdbarhed er begrænset.
Kompressoren må ikke aktiveres i mere
end 20 minutter ad gangen: Fare for
overhedning! Dækreparationssættet er uegnet
til endelig reparation. Det reparerede dæk må
kun benyttes midlertidigt.
ADVARSEL

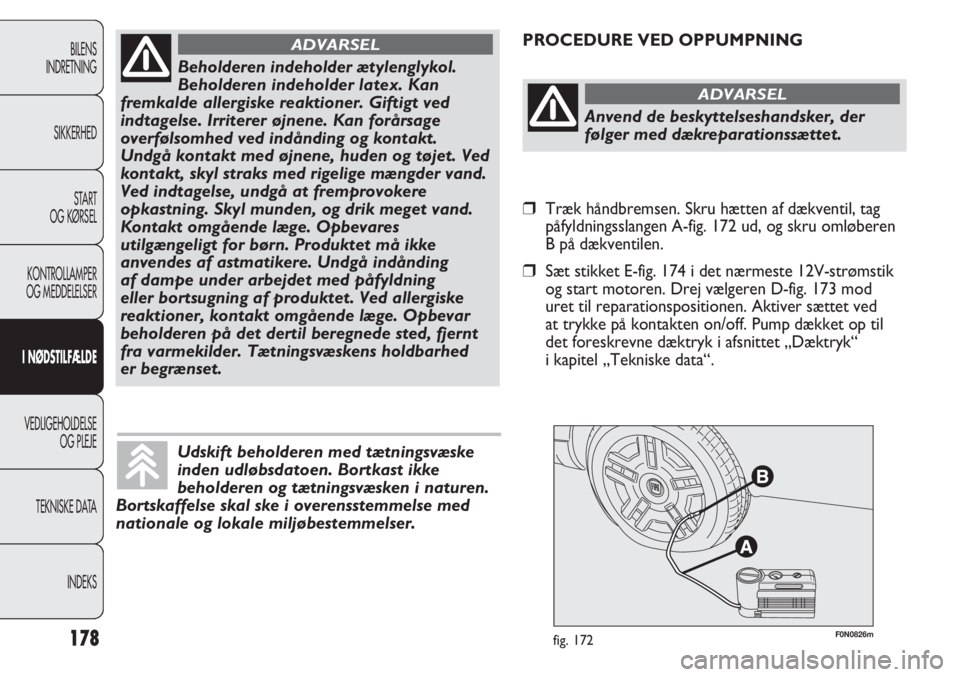

F0N0826mfig. 172
PROCEDURE VED OPPUMPNING
178
BILENS
INDRETNING
SIKKERHED
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
Beholderen indeholder ætylenglykol.
Beholderen indeholder latex. Kan
fremkalde allergiske reaktioner. Giftigt ved
indtagelse. Irriterer øjnene. Kan forårsage
overfølsomhed ved indånding og kontakt.
Undgå kontakt med øjnene, huden og tøjet. Ved
kontakt, skyl straks med rigelige mængder vand.
Ved indtagelse, undgå at fremprovokere
opkastning. Skyl munden, og drik meget vand.
Kontakt omgående læge. Opbevares
utilgængeligt for børn. Produktet må ikke
anvendes af astmatikere. Undgå indånding
af dampe under arbejdet med påfyldning
eller bortsugning af produktet. Ved allergiske
reaktioner, kontakt omgående læge. Opbevar
beholderen på det dertil beregnede sted, fjernt
fra varmekilder. Tætningsvæskens holdbarhed
er begrænset.
ADVARSEL
Udskift beholderen med tætningsvæske
inden udløbsdatoen. Bortkast ikke
beholderen og tætningsvæsken i naturen.
Bortskaffelse skal ske i overensstemmelse med
nationale og lokale miljøbestemmelser.
Anvend de beskyttelseshandsker, der
følger med dækreparationssættet.
ADVARSEL
Træk håndbremsen. Skru hætten af dækventil, tag
påfyldningsslangen A-fig. 172 ud, og skru omløberen
B på dækventilen.
Sæt stikket E-fig. 174 i det nærmeste 12V-strømstik
og start motoren. Drej vælgeren D-fig. 173 mod
uret til reparationspositionen. Aktiver sættet ved
at trykke på kontakten on/off. Pump dækket op til
det foreskrevne dæktryk i afsnittet „Dæktryk“
i kapitel „Tekniske data“.

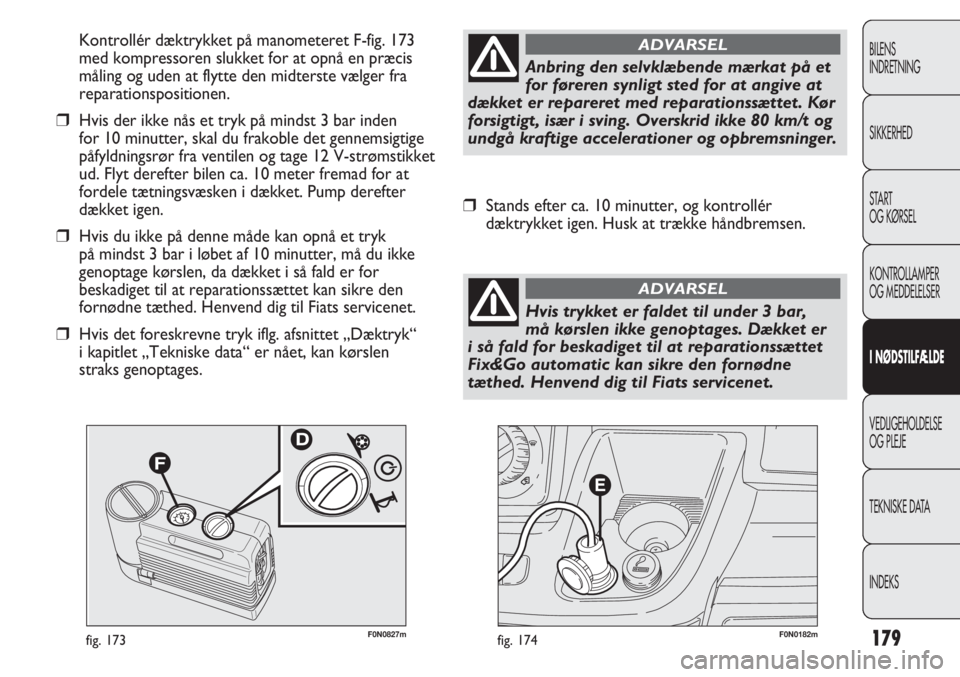

F0N0182mfig. 174F0N0827mfig. 173
Kontrollér dæktrykket på manometeret F-fig. 173
med kompressoren slukket for at opnå en præcis
måling og uden at flytte den midterste vælger fra
reparationspositionen.
Hvis der ikke nås et tryk på mindst 3 bar inden
for 10 minutter, skal du frakoble det gennemsigtige
påfyldningsrør fra ventilen og tage 12 V-strømstikket
ud. Flyt derefter bilen ca. 10 meter fremad for at
fordele tætningsvæsken i dækket. Pump derefter
dækket igen.
Hvis du ikke på denne måde kan opnå et tryk
på mindst 3 bar i løbet af 10 minutter, må du ikke
genoptage kørslen, da dækket i så fald er for
beskadiget til at reparationssættet kan sikre den
fornødne tæthed. Henvend dig til Fiats servicenet.
Hvis det foreskrevne tryk iflg. afsnittet „Dæktryk“
i kapitlet „Tekniske data“ er nået, kan kørslen
straks genoptages.
179
BILENS
INDRETNING
SIKKERHED
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
Anbring den selvklæbende mærkat på et
for føreren synligt sted for at angive at
dækket er repareret med reparationssættet. Kør
forsigtigt, især i sving. Overskrid ikke 80 km/t og
undgå kraftige accelerationer og opbremsninger.
ADVARSEL
Stands efter ca. 10 minutter, og kontrollér
dæktrykket igen. Husk at trække håndbremsen.
Hvis trykket er faldet til under 3 bar,
må kørslen ikke genoptages. Dækket er
i så fald for beskadiget til at reparationssættet
Fix&Go automatic kan sikre den fornødne
tæthed. Henvend dig til Fiats servicenet.
ADVARSEL

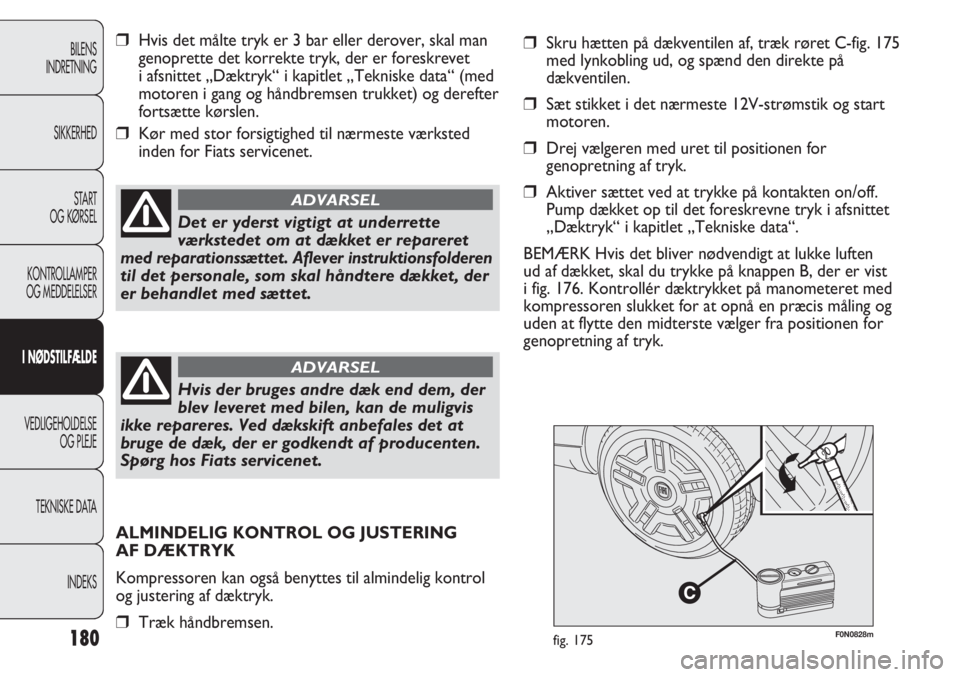

F0N0828mfig. 175
Hvis det målte tryk er 3 bar eller derover, skal man
genoprette det korrekte tryk, der er foreskrevet
i afsnittet „Dæktryk“ i kapitlet „Tekniske data“ (med
motoren i gang og håndbremsen trukket) og derefter
fortsætte kørslen.
Kør med stor forsigtighed til nærmeste værksted
inden for Fiats servicenet.
180
BILENS
INDRETNING
SIKKERHED
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
Det er yderst vigtigt at underrette
værkstedet om at dækket er repareret
med reparationssættet. Aflever instruktionsfolderen
til det personale, som skal håndtere dækket, der
er behandlet med sættet.
ADVARSEL
Hvis der bruges andre dæk end dem, der
blev leveret med bilen, kan de muligvis
ikke repareres. Ved dækskift anbefales det at
bruge de dæk, der er godkendt af producenten.
Spørg hos Fiats servicenet.
ADVARSEL
Skru hætten på dækventilen af, træk røret C-fig. 175
med lynkobling ud, og spænd den direkte på
dækventilen.
Sæt stikket i det nærmeste 12V-strømstik og start
motoren.
Drej vælgeren med uret til positionen for
genopretning af tryk.
Aktiver sættet ved at trykke på kontakten on/off.
Pump dækket op til det foreskrevne tryk i afsnittet
„Dæktryk“ i kapitlet „Tekniske data“.
BEMÆRK Hvis det bliver nødvendigt at lukke luften
ud af dækket, skal du trykke på knappen B, der er vist
i fig. 176. Kontrollér dæktrykket på manometeret med
kompressoren slukket for at opnå en præcis måling og
uden at flytte den midterste vælger fra positionen for
genopretning af tryk.
ALMINDELIG KONTROL OG JUSTERING
AF DÆKTRYK
Kompressoren kan også benyttes til almindelig kontrol
og justering af dæktryk.
Træk håndbremsen.

B

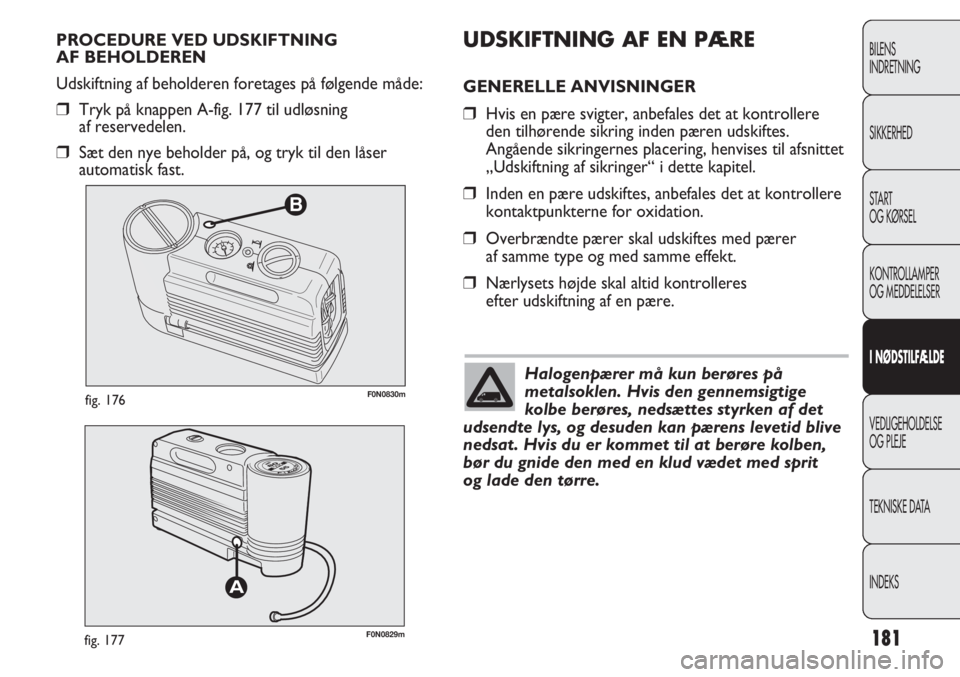

F0N0830mfig. 176
F0N0829mfig. 177
UDSKIFTNING AF EN PÆRE
GENERELLE ANVISNINGER
Hvis en pære svigter, anbefales det at kontrollere
den tilhørende sikring inden pæren udskiftes.
Angående sikringernes placering, henvises til afsnittet
„Udskiftning af sikringer“ i dette kapitel.
Inden en pære udskiftes, anbefales det at kontrollere
kontaktpunkterne for oxidation.
Overbrændte pærer skal udskiftes med pærer
af samme type og med samme effekt.
Nærlysets højde skal altid kontrolleres
efter udskiftning af en pære. PROCEDURE VED UDSKIFTNING
AF BEHOLDEREN
Udskiftning af beholderen foretages på følgende måde:
Tryk på knappen A-fig. 177 til udløsning
af reservedelen.
Sæt den nye beholder på, og tryk til den låser
automatisk fast.
181
BILENS
INDRETNING
SIKKERHED
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
Halogenpærer må kun berøres på
metalsoklen. Hvis den gennemsigtige
kolbe berøres, nedsættes styrken af det
udsendte lys, og desuden kan pærens levetid blive
nedsat. Hvis du er kommet til at berøre kolben,
bør du gnide den med en klud vædet med sprit
og lade den tørre.

F0N0078mfig. 178
Ændringer eller reparationer af
elanlægget (elektroniske styreenheder)
der ikke foretages korrekt og i overensstemmelse
med systemets tekniske data, kan forårsage
driftsforstyrrelser med risiko for brand.
ADVARSEL
Halogenpærer indeholder gas under tryk.
Der kan derfor blive udslynget glassplinter
hvis pæren knuses.
ADVARSEL
VIGTIGT! Der kan undertiden sætte sig et tyndt lag dug
indvendigt i forlygterne. Dette er ikke tegn på nogen fejl,
men er et naturligt fænomen der forekommer i
forbindelse med lave temperaturer og høj luftfugtighed.
Duggen forsvinder hurtigt, når lygterne tændes.
Forekomst af vanddråber indvendigt i en forlygte
er derimod tegn på vandindtrængen. Henvend dig
til Fiats servicenet.

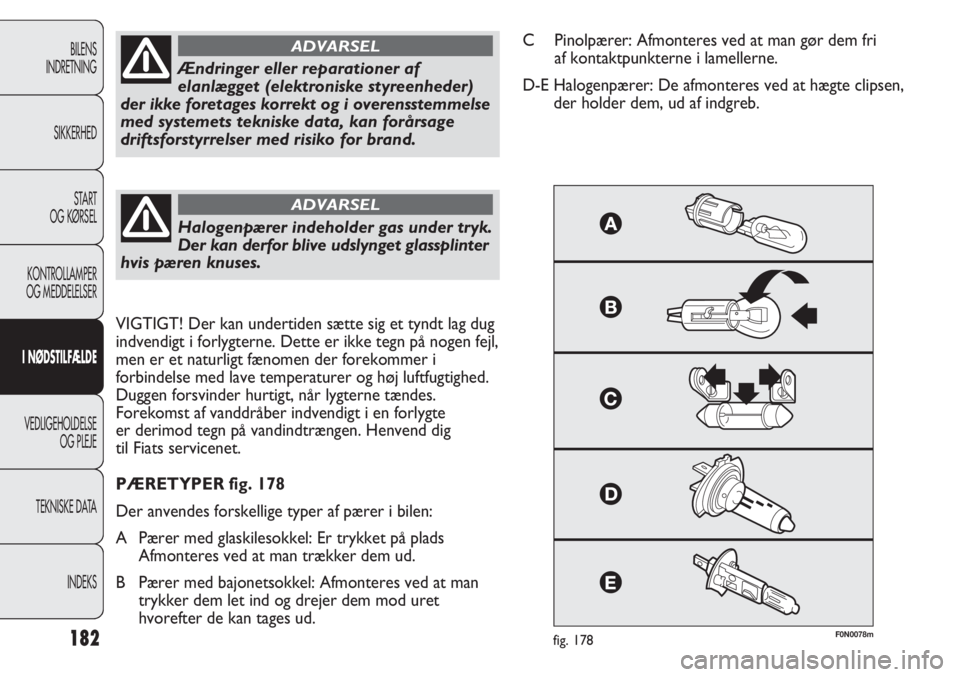

PÆRETYPER fig. 178
Der anvendes forskellige typer af pærer i bilen:
A Pærer med glaskilesokkel: Er trykket på plads
Afmonteres ved at man trækker dem ud.
B Pærer med bajonetsokkel: Afmonteres ved at man
trykker dem let ind og drejer dem mod uret
hvorefter de kan tages ud.C Pinolpærer: Afmonteres ved at man gør dem fri
af kontaktpunkterne i lamellerne.
D-E Halogenpærer: De afmonteres ved at hægte clipsen,
der holder dem, ud af indgreb.
182
BILENS
INDRETNING
SIKKERHED
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

H1
H15
H7
W5W
H1
PY21W
W16WF(*)/WY5W()
PY21W
W5W
P21/5W
P21/5W
P21W
P21W
P21W
P21W
C5W
12V10W
12V10WD
D
D
A
–
B
A
B
A
B
B
B
–
–
–
A
C
C55W
15/55W
55W
5W
55W
21W
16W(*)/5W()
21W
5W
5W
5W
21W
21W
21W
21W
5W
10W
10W
(*) versioner XL og fritid
() alle de øvrige versioner
() afhængigt af versioner/markeder
183
BILENS
INDRETNING
SIKKERHED
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

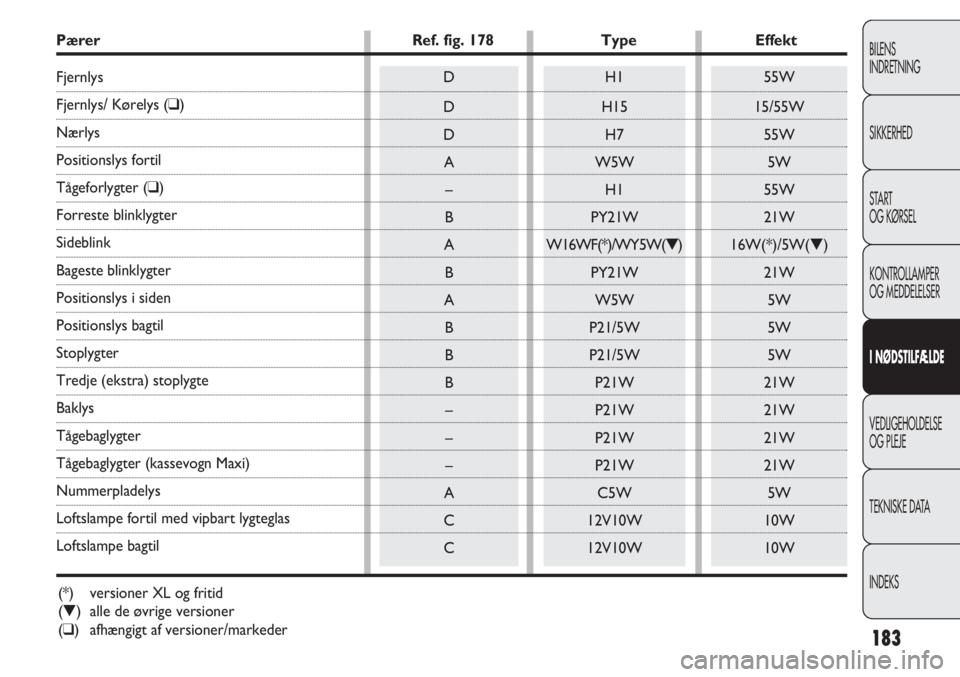

Pærer Ref. fig. 178 Type Effekt
Fjernlys
Fjernlys/ Kørelys ()
Nærlys
Positionslys fortil
Tågeforlygter ()
Forreste blinklygter
Sideblink
Bageste blinklygter
Positionslys i siden
Positionslys bagtil
Stoplygter
Tredje (ekstra) stoplygte
Baklys
Tågebaglygter
Tågebaglygter (kassevogn Maxi)
Nummerpladelys
Loftslampe fortil med vipbart lygteglas
Loftslampe bagtil

F0N0079mfig. 179F0N0080mfig. 180
Ved udskiftning af fjernlyspæren/kørelys skal dækslet
C-fig. 180 tages af.
Ved udskiftning af pæren til nærlys/positionslys skal
dækslet B-fig. 180 fjernes.
Ved udskiftning af pæren til blinklysene skal fatningen
A-fig. 180 fjernes.
Efter udskiftningen sættes dækslerne korrekt på plads

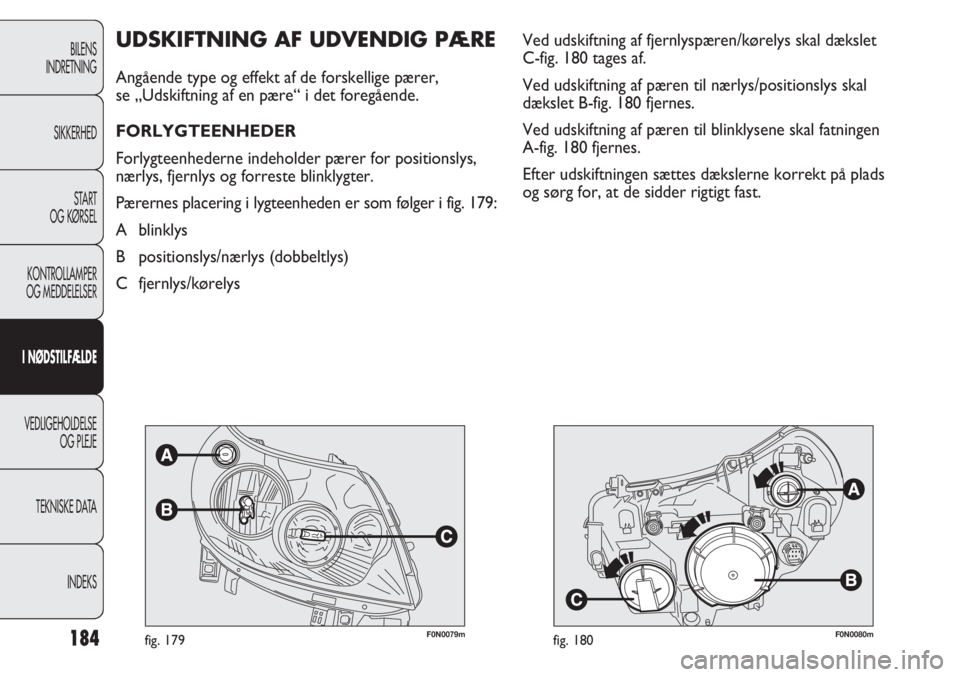

og sørg for, at de sidder rigtigt fast.UDSKIFTNING AF UDVENDIG PÆRE
Angående type og effekt af de forskellige pærer,
se „Udskiftning af en pære“ i det foregående.
FORLYGTEENHEDER
Forlygteenhederne indeholder pærer for positionslys,
nærlys, fjernlys og forreste blinklygter.
Pærernes placering i lygteenheden er som følger i fig. 179:
A blinklys
B positionslys/nærlys (dobbeltlys)
C fjernlys/kørelys
184
BILENS
INDRETNING
SIKKERHED
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

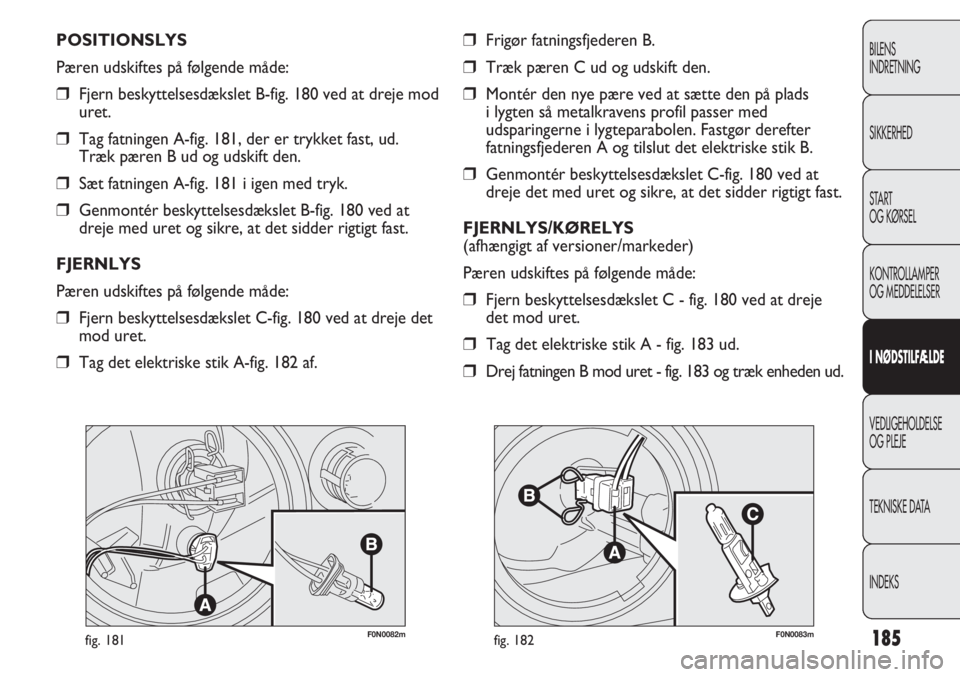

F0N0082mfig. 181F0N0083mfig. 182
Frigør fatningsfjederen B.
Træk pæren C ud og udskift den.
Montér den nye pære ved at sætte den på plads
i lygten så metalkravens profil passer med
udsparingerne i lygteparabolen. Fastgør derefter
fatningsfjederen A og tilslut det elektriske stik B.
Genmontér beskyttelsesdækslet C-fig. 180 ved at
dreje det med uret og sikre, at det sidder rigtigt fast.
FJERNLYS/KØRELYS
(afhængigt af versioner/markeder)
Pæren udskiftes på følgende måde:
Fjern beskyttelsesdækslet C - fig. 180 ved at dreje
det mod uret.
Tag det elektriske stik A - fig. 183 ud.
Drej fatningen B mod uret - fig. 183 og træk enheden ud. POSITIONSLYS
Pæren udskiftes på følgende måde:
Fjern beskyttelsesdækslet B-fig. 180 ved at dreje mod
uret.
Tag fatningen A-fig. 181, der er trykket fast, ud.
Træk pæren B ud og udskift den.
Sæt fatningen A-fig. 181 i igen med tryk.
Genmontér beskyttelsesdækslet B-fig. 180 ved at
dreje med uret og sikre, at det sidder rigtigt fast.
FJERNLYS
Pæren udskiftes på følgende måde:
Fjern beskyttelsesdækslet C-fig. 180 ved at dreje det
mod uret.
Tag det elektriske stik A-fig. 182 af.
185
BILENS
INDRETNING
SIKKERHED
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

186
BILENS
INDRETNING
SIKKERHED
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

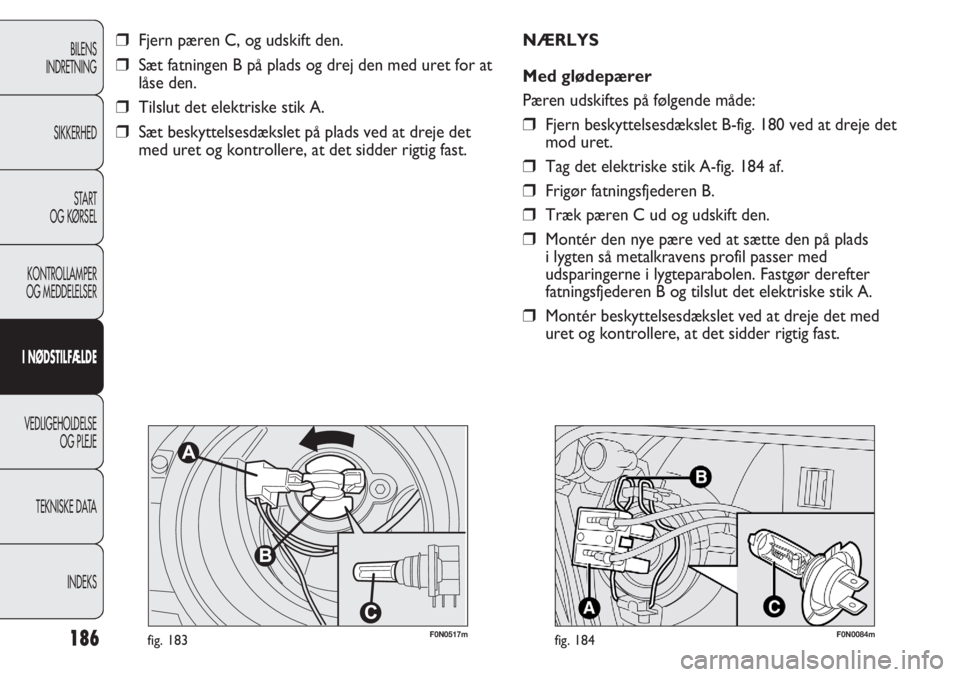

F0N0517mfig. 183
Fjern pæren C, og udskift den.
Sæt fatningen B på plads og drej den med uret for at
låse den.
Tilslut det elektriske stik A.
Sæt beskyttelsesdækslet på plads ved at dreje det
med uret og kontrollere, at det sidder rigtig fast.NÆRLYS
Med glødepærer
Pæren udskiftes på følgende måde:Fjern beskyttelsesdækslet B-fig. 180 ved at dreje det
mod uret.
Tag det elektriske stik A-fig. 184 af.
Frigør fatningsfjederen B.
Træk pæren C ud og udskift den.
Montér den nye pære ved at sætte den på plads
i lygten så metalkravens profil passer med
udsparingerne i lygteparabolen. Fastgør derefter
fatningsfjederen B og tilslut det elektriske stik A.
Montér beskyttelsesdækslet ved at dreje det med
uret og kontrollere, at det sidder rigtig fast.
F0N0084mfig. 184
