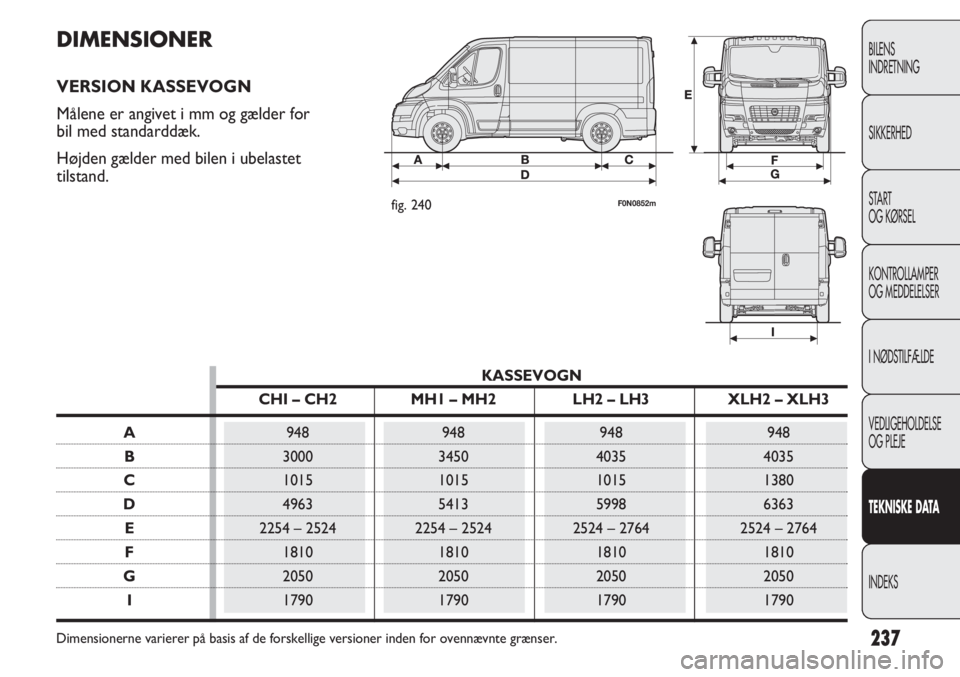

DIMENSIONER
VERSION KASSEVOGN
Målene er angivet i mm og gælder for
bil med standarddæk.
Højden gælder med bilen i ubelastet
tilstand.
fig. 240F0N0852m
KASSEVOGN
CHI – CH2 MH1 – MH2 LH2 – LH3 XLH2 – XLH3
A948 948 948 948
B3000 3450 4035 4035
C1015 1015 1015 1380
D4963 5413 5998 6363
E2254 – 2524 2254 – 2524 2524 – 2764 2524 – 2764
F1810 1810 1810 1810
G2050 2050 2050 2050
I1790 1790 1790 1790
Dimensionerne varierer på basis af de forskellige versioner inden for ovennævnte grænser.

238
BILENS
INDRETNING
SIKKERHED
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
LAD CHASSIS MED FØRERHUS
CHI MH1 LH1 XLH1 CHIMH1-MLH1LH1 XLH1
A948 948 948 948 948 948 948 948
B3000 3450 4035 4035 3000 3450-3800 4035 4035
C1345 1345 1345 1710 960 960 960 1325
D5293 5743 6328 6693 4908 5358-5708 5943 6308
E2798 3248 3833 4198 – – – –
F2254 2254 2254 2254 2254 2254 2254 2254
G1810 1810 1810 1810 1810 1810 1810 1810
H1790 1790 1790 17901790÷19801790÷1980 1790÷1980 1790÷1980
L2100 2100 2100 2100 2050 2050 2050 2050
Dimensionerne varierer på basis af de forskellige versioner inden for ovennævnte grænser.

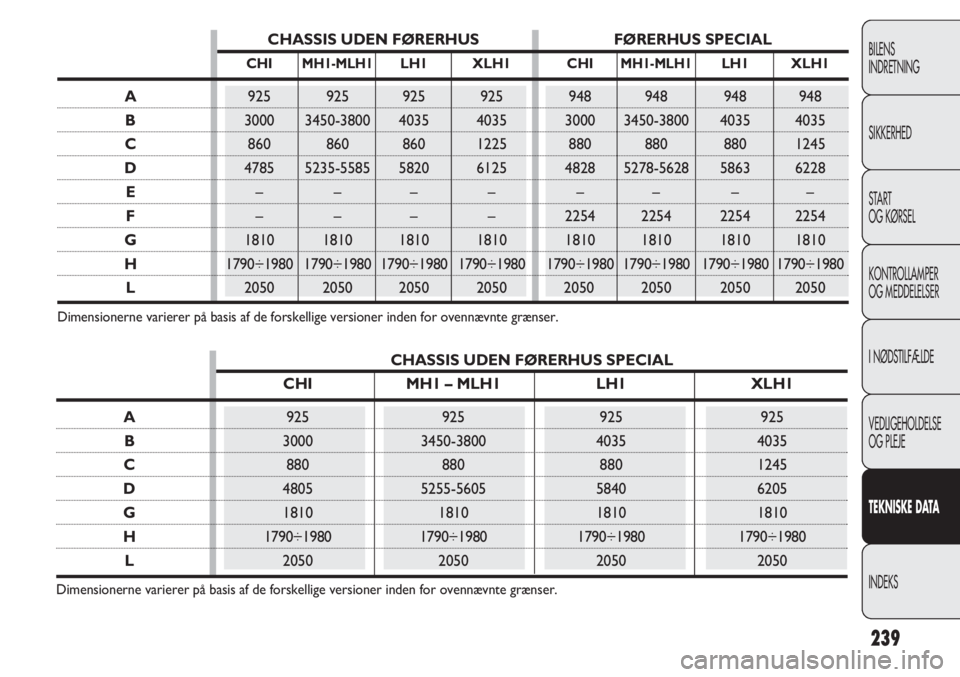

VERSION LASTVOGN
MÃ¥lene er angivet i mm
og gælder for bil med standarddæk.
Højden gælder med bilen i ubelastet
tilstand.
fig. 241F0N0342m

239
BILENS
INDRETNING
SIKKERHED
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
CHASSIS UDEN FØRERHUS FØRERHUS SPECIAL
CHIMH1-MLH1LH1 XLH1 CHIMH1-MLH1LH1 XLH1
A925 925 925 925 948 948 948 948
B3000 3450-3800 4035 4035 3000 3450-3800 4035 4035
C860 860 860 1225 880 880 880 1245
D4785 5235-5585 5820 6125 4828 5278-5628 5863 6228
E–––– ––––
F– – – – 2254 2254 2254 2254
G1810 1810 1810 1810 1810 1810 1810 1810
H1790÷1980 1790÷1980 1790÷1980 1790÷1980 1790÷1980 1790÷1980 1790÷1980 1790÷1980
L2050 2050 2050 2050 2050 2050 2050 2050
Dimensionerne varierer på basis af de forskellige versioner inden for ovennævnte grænser.
CHASSIS UDEN FØRERHUS SPECIAL
CHI MH1 – MLH1 LH1 XLH1
A925 925 925 925
B3000 3450-3800 4035 4035
C880 880 880 1245
D4805 5255-5605 5840 6205
G1810 1810 1810 1810
H1790÷1980 1790÷1980 1790÷1980 1790÷1980
L2050 2050 2050 2050
Dimensionerne varierer på basis af de forskellige versioner inden for ovennævnte grænser.

240
BILENS
INDRETNING
SIKKERHED
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

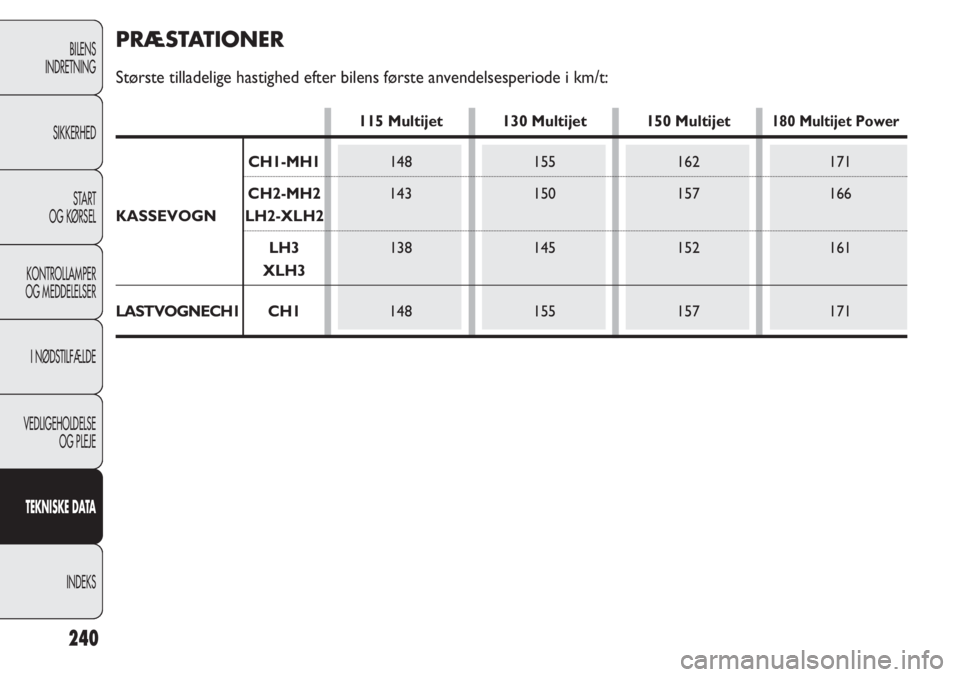

PRÆSTATIONER
Største tilladelige hastighed efter bilens første anvendelsesperiode i km/t:
115 Multijet 130 Multijet 150 Multijet180 Multijet Power
CH1-MH1148 155 162 171
CH2-MH2143 150 157 166
KASSEVOGN LH2-XLH2
LH3138 145 152 161
XLH3
LASTVOGNECH1 C H 1148 155 157 171

241
BILENS
INDRETNING
SIKKERHED
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
130/150 Multijet
1860÷1925
1075÷1140
1630
1650
3000
2500
750
100
150180 Multijet Power
1910÷1975
1025÷1090
1630
1650
3000
2500
750
100
150115 Multijet
1845÷1910
1090÷1155
1630
1650
3000
2000
750
100
150

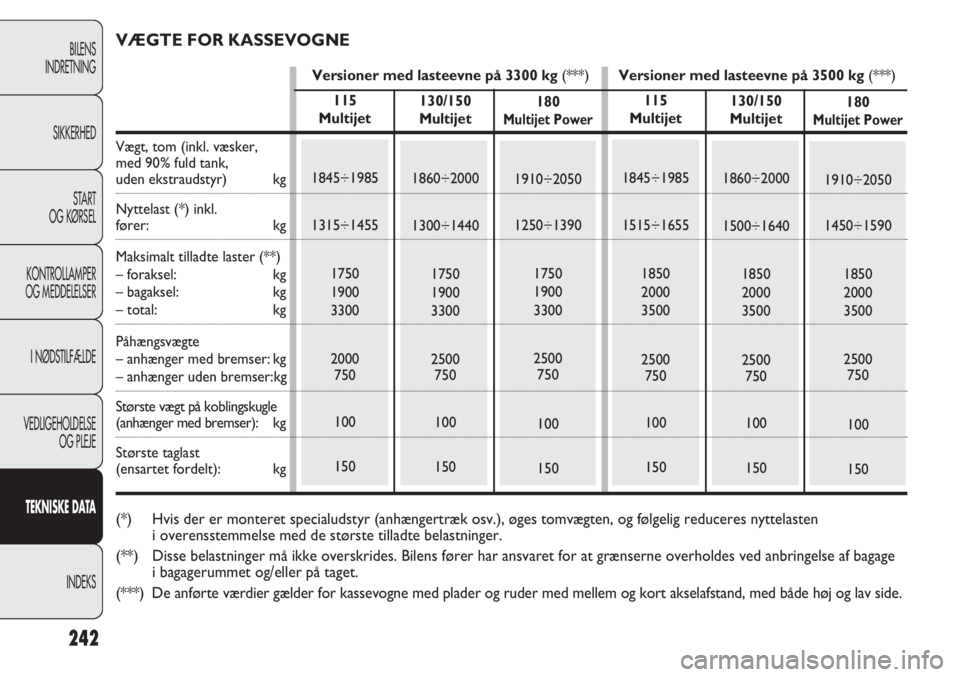

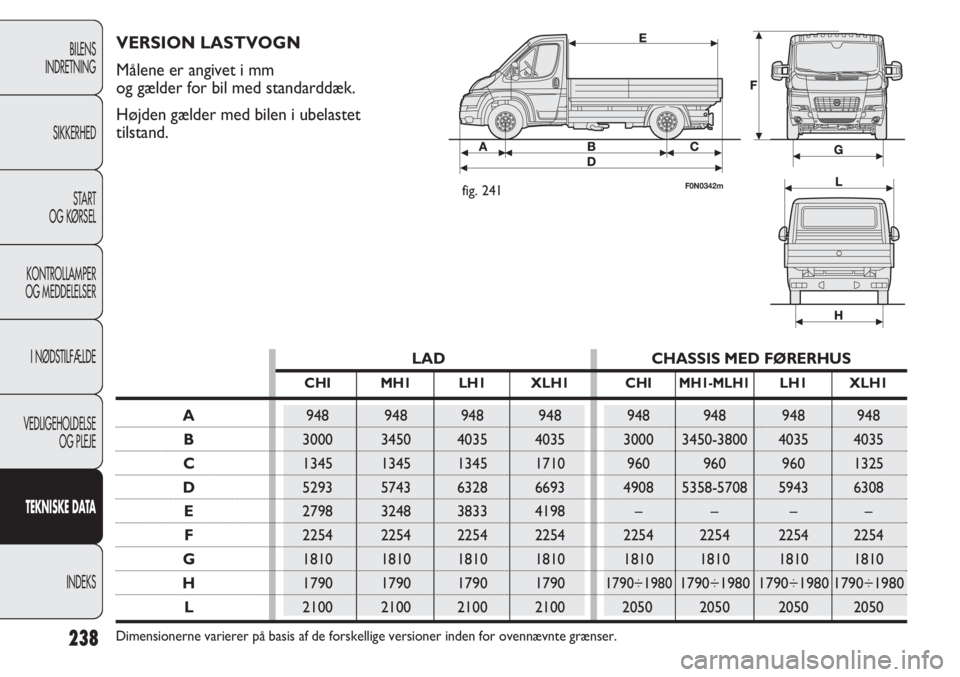

VÆGTE FOR KASSEVOGNE
Versioner med lasteevne på 3000 kg (***)
Vægt, tom
(inkl. væsker, med 90%
fuld tank, uden ekstraudstyr) kg
Nyttelast (*) inkl. fører: kg
Maksimalt tilladte laster (**)
– foraksel: kg
– bagaksel: kg
– total: kg
Påhængsvægte
– anhænger med bremser: kg
– anhænger uden bremser: kg
Største vægt på koblingskugle
(anhænger med bremser): kg
Største taglast
(ensartet fordelt): kg
(*) Hvis der er monteret specialudstyr (anhængertræk osv.), øges tomvægten, og følgelig reduceres nyttelasten
i overensstemmelse med de største tilladte belastninger.
(**) Disse belastninger må ikke overskrides. Bilens fører har ansvaret for at grænserne overholdes ved anbringelse af bagage
i bagagerummet og/eller på taget.
(***) De anførte værdier gælder for kassevogne med plader og ruder med mellem og kort akselafstand, med både høj og lav side.

242
BILENS
INDRETNING
SIKKERHED
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
130/150
Multijet
1860÷2000
1300÷1440
1750
1900
3300
2500
750
100
150180
Multijet Power
1910÷2050
1250÷1390
1750
1900
3300
2500
750
100
150
130/150
Multijet
1860÷2000
1500÷1640
1850
2000
3500
2500
750
100
150180
Multijet Power
1910÷2050
1450÷1590
1850
2000
3500
2500
750
100
150 115
Multijet
1845÷1985
1515÷1655
1850
2000
3500
2500
750
100
150
115
Multijet
1845÷1985
1315÷1455
1750
1900
3300
2000
750
100
150

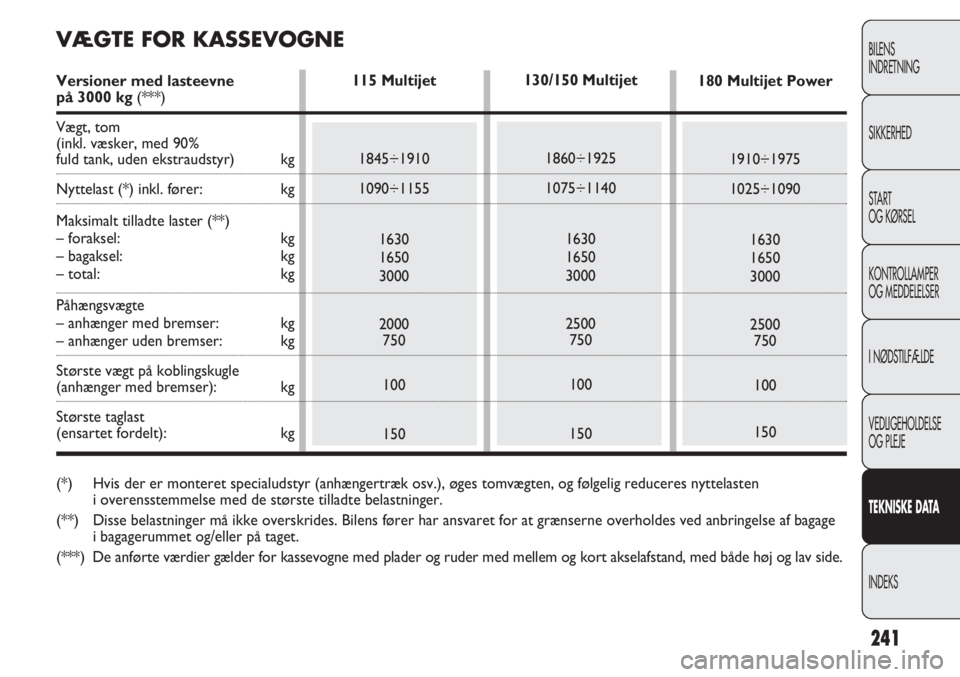

VÆGTE FOR KASSEVOGNE
Versioner med lasteevne på 3300 kg (***)Versioner med lasteevne på 3500 kg (***)
Vægt, tom (inkl. væsker,
med 90% fuld tank,
uden ekstraudstyr) kg
Nyttelast (*) inkl.
fører: kg
Maksimalt tilladte laster (**)
– foraksel: kg
– bagaksel: kg
– total: kg
Påhængsvægte
– anhænger med bremser: kg
– anhænger uden bremser:kg
Største vægt på koblingskugle
(anhænger med bremser): kg
Største taglast
(ensartet fordelt): kg
(*) Hvis der er monteret specialudstyr (anhængertræk osv.), øges tomvægten, og følgelig reduceres nyttelasten
i overensstemmelse med de største tilladte belastninger.
(**) Disse belastninger må ikke overskrides. Bilens fører har ansvaret for at grænserne overholdes ved anbringelse af bagage
i bagagerummet og/eller på taget.
(***) De anførte værdier gælder for kassevogne med plader og ruder med mellem og kort akselafstand, med både høj og lav side.

243
BILENS
INDRETNING
SIKKERHED
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
130/150Multijet
1940÷2090
1410÷1560
2100
2400
3500
3000
750
120
150180 Multijet Power
1990÷2140
1360÷1510
2100
2400
3500
3000
750
120
150
130/150Multijet
2010÷2135
1865÷1990
2100
2400
4000
2500
750
100
150180 Multijet Power
2060÷2185
1815÷1940
2100
2400
4000
2500
750
100
150

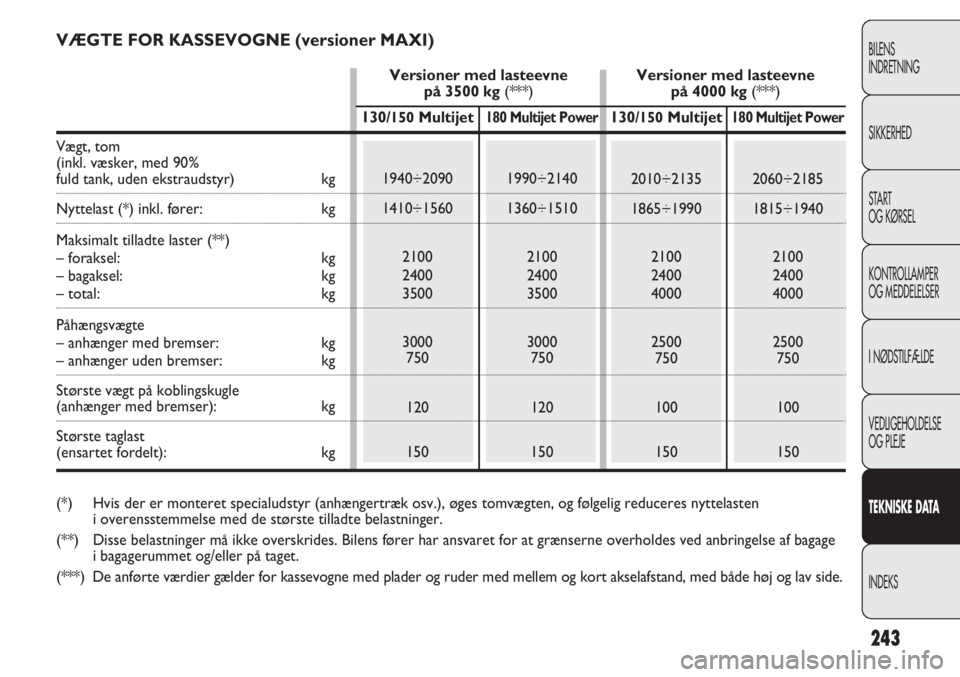

VÆGTE FOR KASSEVOGNE (versioner MAXI)
Versioner med lasteevne Versioner med lasteevne på 3500 kg (***)på 4000 kg (***)
Vægt, tom
(inkl. væsker, med 90%
fuld tank, uden ekstraudstyr) kg
Nyttelast (*) inkl. fører: kg
Maksimalt tilladte laster (**)
– foraksel: kg
– bagaksel: kg
– total: kg
Påhængsvægte
– anhænger med bremser: kg
– anhænger uden bremser: kg
Største vægt på koblingskugle
(anhænger med bremser): kg
Største taglast
(ensartet fordelt): kg
(*) Hvis der er monteret specialudstyr (anhængertræk osv.), øges tomvægten, og følgelig reduceres nyttelasten
i overensstemmelse med de største tilladte belastninger.
(**) Disse belastninger må ikke overskrides. Bilens fører har ansvaret for at grænserne overholdes ved anbringelse af bagage
i bagagerummet og/eller på taget.
(***) De anførte værdier gælder for kassevogne med plader og ruder med mellem og kort akselafstand, med både høj og lav side.

244
BILENS
INDRETNING
SIKKERHED
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
130 Multijet
1810÷1855
1125÷1145
1630
1650
2935-3000
2500
750
100180 Multijet Power
1860÷1905
1095÷1140
1630
1650
2935-3000
2500
750
100115 Multijet
1795÷1840
1125÷1160
1630
1650
2920-3000
2000
750
100

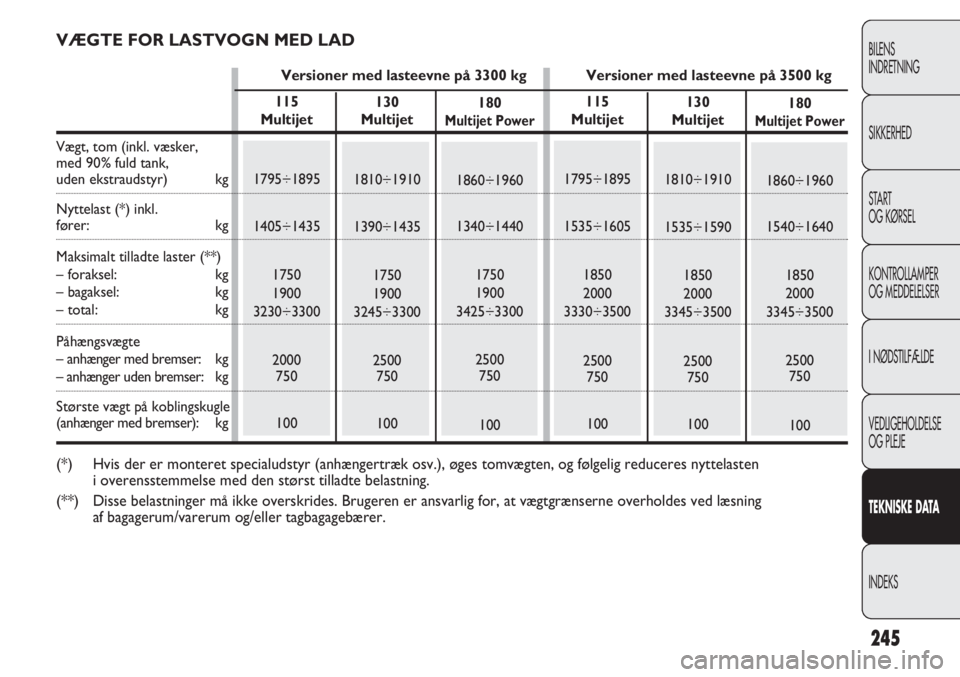

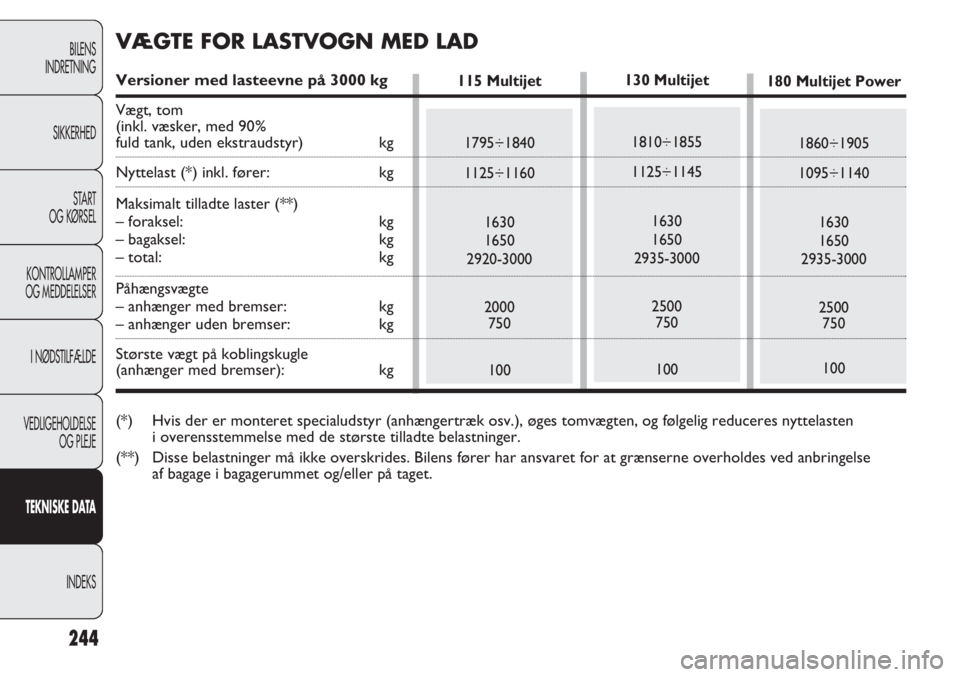

VÆGTE FOR LASTVOGN MED LAD
Versioner med lasteevne på 3000 kg
Vægt, tom
(inkl. væsker, med 90%
fuld tank, uden ekstraudstyr) kg
Nyttelast (*) inkl. fører: kg
Maksimalt tilladte laster (**)
– foraksel: kg
– bagaksel: kg
– total: kg
Påhængsvægte
– anhænger med bremser: kg
– anhænger uden bremser: kg
Største vægt på koblingskugle
(anhænger med bremser): kg
(*) Hvis der er monteret specialudstyr (anhængertræk osv.), øges tomvægten, og følgelig reduceres nyttelasten
i overensstemmelse med de største tilladte belastninger.
(**) Disse belastninger må ikke overskrides. Bilens fører har ansvaret for at grænserne overholdes ved anbringelse
af bagage i bagagerummet og/eller på taget.

245
BILENS
INDRETNING
SIKKERHED
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
130
Multijet
1810÷1910
1390÷1435
1750
1900
3245÷3300
2500
750
100180
Multijet Power
1860÷1960
1340÷1440
1750
1900
3425÷3300
2500
750
100
130
Multijet
1810÷1910
1535÷1590
1850
2000
3345÷3500
2500
750
100180
Multijet Power
1860÷1960
1540÷1640
1850
2000
3345÷3500
2500
750
100 115
Multijet
1795÷1895
1535÷1605
1850
2000
3330÷3500
2500
750
100
115
Multijet
1795÷1895
1405÷1435
1750
1900
3230÷3300
2000
750
100
VÆGTE FOR LASTVOGN MED LAD
Versioner med lasteevne på 3300 kg Versioner med lasteevne på 3500 kg
Vægt, tom (inkl. væsker,
med 90% fuld tank,
uden ekstraudstyr) kg
Nyttelast (*) inkl.
fører: kg
Maksimalt tilladte laster (**)
– foraksel: kg
– bagaksel: kg
– total: kg
Påhængsvægte
– anhænger med bremser: kg
– anhænger uden bremser: kg
Største vægt på koblingskugle
(anhænger med bremser): kg
(*) Hvis der er monteret specialudstyr (anhængertræk osv.), øges tomvægten, og følgelig reduceres nyttelasten
i overensstemmelse med den størst tilladte belastning.
(**) Disse belastninger må ikke overskrides. Brugeren er ansvarlig for, at vægtgrænserne overholdes ved læsning
af bagagerum/varerum og/eller tagbagagebærer.

246
BILENS
INDRETNING
SIKKERHED
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
130 Multijet
1895÷1985
1515÷1605
2100
2400
3500
2500
750
120
180 Multijet Power
1945÷2035
1465÷1555
2100
2400
3500
2500
750
120
130 Multijet
1895÷1985
2015÷2105
2100
2400
4000
2500
750
100
180 Multijet Power
1945÷2035
1965÷2055
2100
2400
4000
2500
750
100

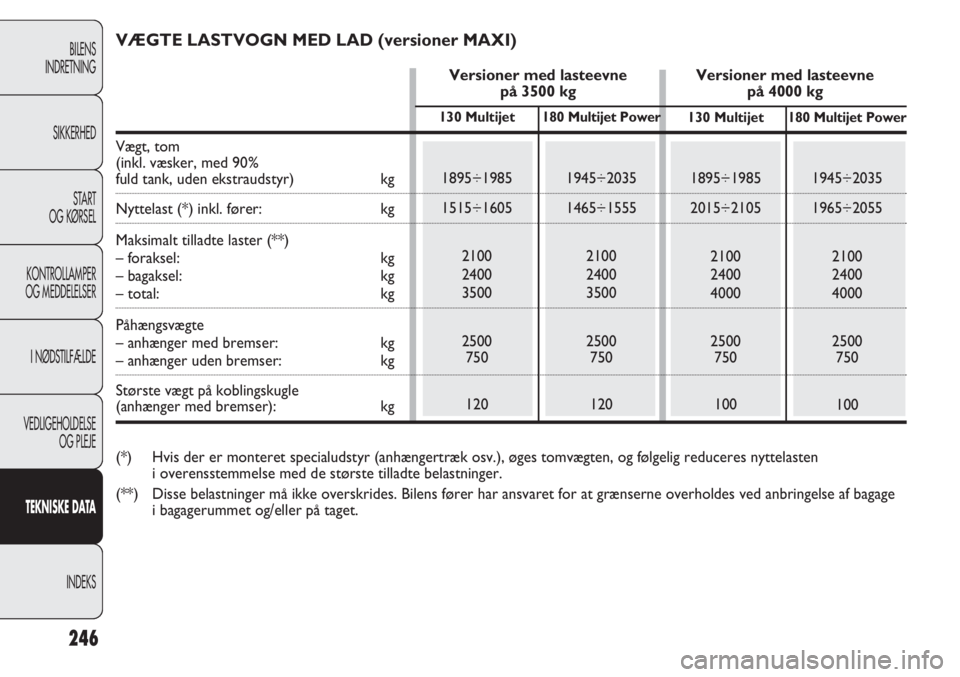

VÆGTE LASTVOGN MED LAD (versioner MAXI)
Versioner med lasteevne Versioner med lasteevne på 3500 kg på 4000 kg
Vægt, tom
(inkl. væsker, med 90%
fuld tank, uden ekstraudstyr) kg
Nyttelast (*) inkl. fører: kg
Maksimalt tilladte laster (**)
– foraksel: kg
– bagaksel: kg
– total: kg
Påhængsvægte
– anhænger med bremser: kg
– anhænger uden bremser: kg
Største vægt på koblingskugle
(anhænger med bremser): kg
(*) Hvis der er monteret specialudstyr (anhængertræk osv.), øges tomvægten, og følgelig reduceres nyttelasten
i overensstemmelse med de største tilladte belastninger.
(**) Disse belastninger må ikke overskrides. Bilens fører har ansvaret for at grænserne overholdes ved anbringelse af bagage
i bagagerummet og/eller på taget.
