FIAT DUCATO 2013 Drift- och underhållshandbok (in Swedish)

7
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL

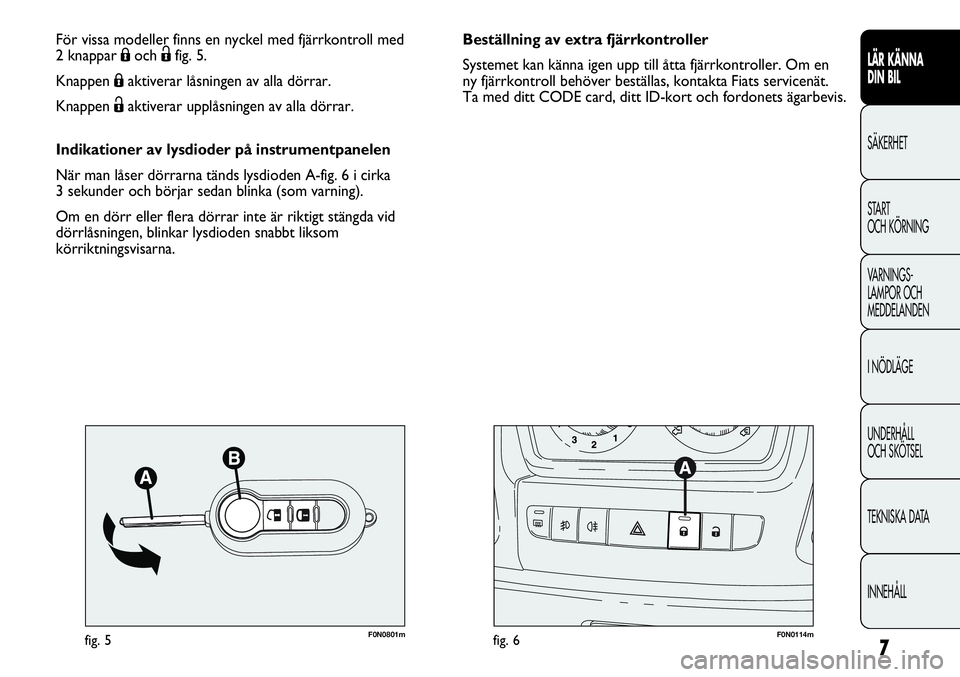

F0N0801mfig. 5F0N0114mfig. 6
Beställning av extra fjärrkontroller
Systemet kan känna igen upp till åtta fjärrkontroller. Om en
ny fjärrkontroll behöver beställas, kontakta Fiats servicenät.
Ta med ditt CODE card, ditt ID-kort och fordonets ägarbevis. För vissa modeller finns en nyckel med fjärrkontroll med
2 knappar Áoch Ëfig. 5.
Knappen Áaktiverar låsningen av alla dörrar.
Knappen Ëaktiverar upplåsningen av alla dörrar.
Indikationer av lysdioder på instrumentpanelen
När man låser dörrarna tänds lysdioden A-fig. 6 i cirka
3 sekunder och börjar sedan blinka (som varning).
Om en dörr eller flera dörrar inte är riktigt stängda vid
dörrlåsningen, blinkar lysdioden snabbt liksom
körriktningsvisarna.

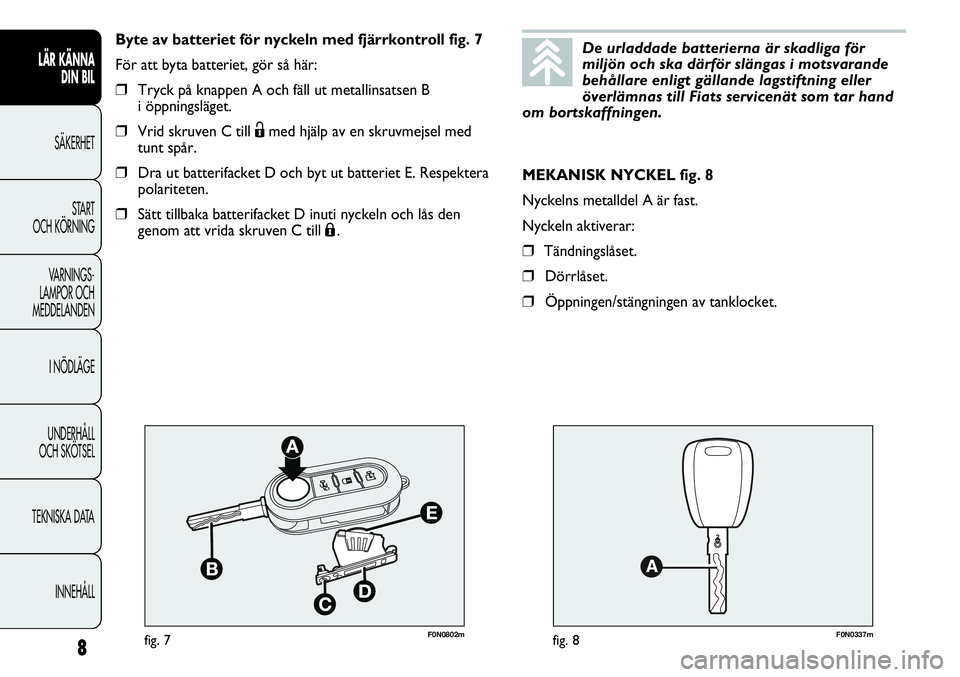

F0N0802mfig. 7F0N0337mfig. 8
MEKANISK NYCKEL fig. 8
Nyckelns metalldel A är fast.
Nyckeln aktiverar:
❒Tändningslåset.
❒Dörrlåset.
❒Öppningen/stängningen av tanklocket. Byte av batteriet för nyckeln med fjärrkontroll fig. 7
För att byta batteriet, gör så här:
❒Tryck på knappen A och fäll ut metallinsatsen B
i öppningsläget.
❒Vrid skruven C till Ëmed hjälp av en skruvmejsel med
tunt spår.
❒Dra ut batterifacket D och byt ut batteriet E. Respektera
polariteten.
❒Sätt tillbaka batterifacket D inuti nyckeln och lås den
genom att vrida skruven C till Á.
8
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
De urladdade batterierna är skadliga för
miljön och ska därför slängas i motsvarande
behållare enligt gällande lagstiftning eller
överlämnas till Fiats servicenät som tar hand
om bortskaffningen.

9
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL

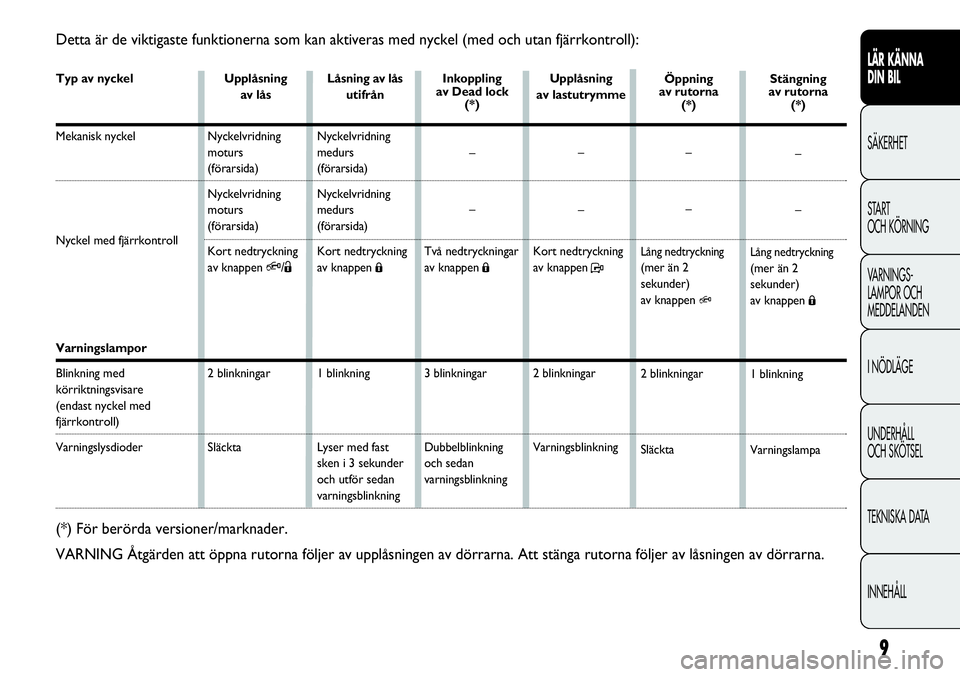

Detta är de viktigaste funktionerna som kan aktiveras med nyckel (med och utan fjärrkontroll):
Typ av nyckel
Mekanisk nyckel
Nyckel med fjärrkontroll
Varningslampor
Blinkning med
körriktningsvisare
(endast nyckel med
fjärrkontroll)
Varningslysdioder
Upplåsning
av lås
Nyckelvridning
moturs
(förarsida)
Nyckelvridning
moturs
(förarsida)
Kort nedtryckning
av knappen
Q/Ë
2 blinkningar
SläcktaLåsning av lås
utifrån
Nyckelvridning
medurs
(förarsida)
Nyckelvridning
medurs
(förarsida)
Kort nedtryckning
av knappen
Á
1 blinkning
Lyser med fast
sken i 3 sekunder
och utför sedan
varningsblinkning Inkoppling
av Dead lock
(*)
–
–
Två nedtryckningar
av knappen
Á
3 blinkningar
Dubbelblinkning
och sedan
varningsblinkning Upplåsning
av lastutrymme
–
–
Kort nedtryckning
av knappen
P
2 blinkningar
Varningsblinkning
(*) För berörda versioner/marknader.
VARNING Åtgärden att öppna rutorna följer av upplåsningen av dörrarna. Att stänga rutorna följer av låsningen av dörrarna.
Stängning
av rutorna
(*)
–
–
Lång nedtryckning(mer än 2
sekunder)
av knappen
Á
1 blinkning
Varningslampa Öppning
av rutorna
(*)
–
–
Lång nedtryckning(mer än 2
sekunder)
av knappen
Q
2 blinkningar
Släckta

Ett maximalt antal cykler ljud-/ljussignaler har hur som helst
förutsetts efter vilka systemet återupptar sin normala
kontrollfunktion.
OBSERVERA! Motorspärren garanteras av Fiat CODE, som
aktiveras automatiskt när nyckeln avlägsnas från
startanordningen.
AKTIVERING AV LARMET
Med dörrar och motorlucka stängd, med startnyckeln på läget
STOP eller utdragen, rikta fjärrkontrollens nyckel mot
fordonet och tryck och släpp sedan knappen ”lås”.
Förutom för vissa marknader, hörs en ljudsignal (”BIP”) och
dörrlåset aktiveras.
Aktiveringen av larmet föregås av en automatisk
felsökningsfas: Om ett fel känns av avger systemet en ny
ljudsignal.
I detta fall inaktiveras larmet när knappen ”låsning/upplåsning
av lastutrymmet” trycks ner. Kontrollera att dörrarna och
motorhuven har stängts riktigt och koppla till larmet på nytt
genom att trycka på knappen ”lås”.ELEKTRONISKT LARM
(berörda versioner/marknader)
Larmet, som förutses utöver alla funktioner på fjärrkontrollen
som beskrivs ovan, styrs av mottagaren som sitter under
instrumentpanelen i närheten av säkringarnas kontrollenhet.
UTLÖSNING AV LARMET
Larm utlöses i de följande fallen:
❒Obehörig öppning av en dörr eller en motorhuv
(perimeterskydd).
❒Obehörig aktivering av tändningslåset (startnyckeln vrids
till MAR).
❒Kapning av batteriets kablar.
Beroende på marknad, orsakar utlösningen av larmet en
aktivering av sirenen och körriktningsvisarna (under ungefär
26 sekunder). Utlösningens sätt och antalet cykler kan variera
beroende på marknad.
10
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL

11
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL

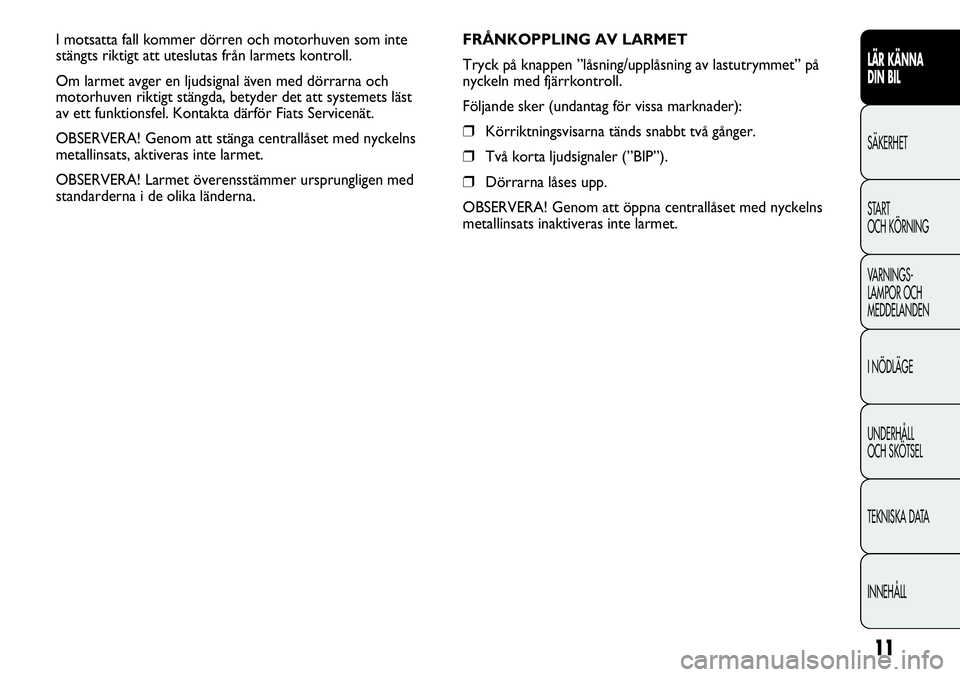

FRÅNKOPPLING AV LARMET
Tryck på knappen ”låsning/upplåsning av lastutrymmet” på
nyckeln med fjärrkontroll.
Följande sker (undantag för vissa marknader):
❒Körriktningsvisarna tänds snabbt två gånger.
❒Två korta ljudsignaler (”BIP”).
❒Dörrarna låses upp.
OBSERVERA! Genom att öppna centrallåset med nyckelns
metallinsats inaktiveras inte larmet. I motsatta fall kommer dörren och motorhuven som inte
stängts riktigt att uteslutas från larmets kontroll.
Om larmet avger en ljudsignal även med dörrarna och
motorhuven riktigt stängda, betyder det att systemets läst
av ett funktionsfel. Kontakta därför Fiats Servicenät.
OBSERVERA! Genom att stänga centrallåset med nyckelns
metallinsats, aktiveras inte larmet.
OBSERVERA! Larmet överensstämmer ursprungligen med
standarderna i de olika länderna.

SIGNALERINGAR AV INBROTTSFÖRSÖK
Varje inbrottsförsök signaleras genom att varningslampan
Ytänds på instrumentpanelen, tillsammans med meddelandet
som visas på displayen, (om sådant finns, se kapitel
”Varningslampor och meddelanden”).
FRÅNKOPPLING AV LARMET
För att helt koppla från larmet (t.ex. när fordonet inte ska
användas under en lång tid) lås bara fordonet genom att vrida
om metallinsatsen i nyckeln med fjärrkontroll i låset.
VARNING Om batterierna i fjärrkontrollen laddas ur, eller
om det är fel på systemet sätter man i nyckeln i tändningslåset
för att koppla bort larmet och vrider till läget MAR.
12
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
TÄNDNINGSLÅS
Nyckeln kan vridas till 4 olika lägen fig. 9:
❒STOP: Motor avstängd, nyckeln kan dras ut, rattlås. Vissa
elektriska anordningar (t.ex. bilradio, dörrarnas centrallås,
o.s.v.) kan fortsätta att fungera.
❒MAR: Körläge. Alla elektriska anordningar fungerar.
❒AVV: Start av motorn (instabil position).
Tändningslåset är utrustat med en elektronisk
säkerhetsanordning som gör att nyckeln måste vridas till läget
STOP om motorn inte startar innan en ny startprocedur
upprepas.
F0N0007mfig. 9

13
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
Dra aldrig ur nyckeln när fordonet är
i rörelse. Ratten låser sig automatiskt vid
den första styrningen. Detta gäller alltid, även då
fordonets bogseras.
VARNING!
Alla slags åtgärder inom eftermarknad som
påverkar styrning eller styrkolonnen (t.ex.
montering av stöldskydd) är absolut förbjudna.
Utöver en försämring av systemets prestanda och
garantin, kan detta orsaka allvarliga säkerhetsproblem
och bristande överensstämmelse med fordonets
typgodkännande.
VARNING!
Vid åverkan på tändningslås (t.ex. efter
inbrottsförsök) ska man lämna fordonet till
Fiats servicenät för kontroll innan man kör fordonet
igen.
VARNING!
Ta alltid med startnyckeln när du stiger
ur fordonet för att undvika att någon
oavsiktligt sätter igång kontrollerna. Kom ihåg att
dra åt handbromsen. Om fordonet har parkerats
i uppförsbacke, lägg i ettans växel. Om fordonet
är parkerat i nedförsbacke, lägg i backväxeln.
Lämna aldrig kvar barn i fordonet utan tillsyn.
VARNING!
RATTLÅS
Aktivering
Med tändningslåset i läget STOP, dra ut nyckeln och vrid på
ratten tills den låser sig.
Avaktivering
Rör lätt på ratten när startnyckeln vrids till läget MAR.

14
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL

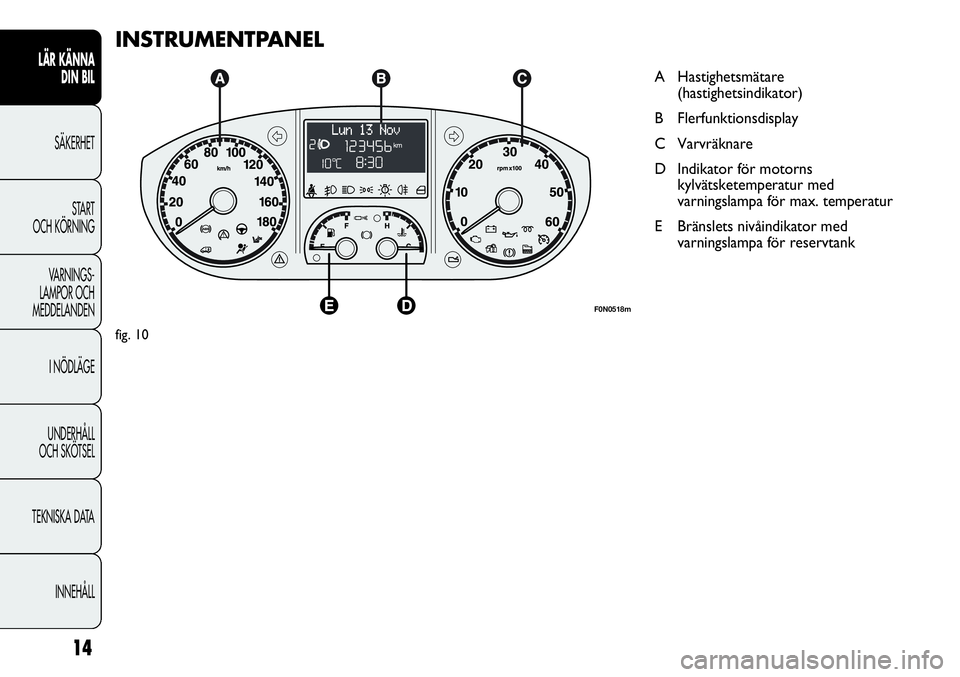

INSTRUMENTPANEL
A Hastighetsmätare
(hastighetsindikator)
B Flerfunktionsdisplay
C Varvräknare
D Indikator för motorns
kylvätsketemperatur med
varningslampa för max. temperatur
E Bränslets nivåindikator med
varningslampa för reservtank
F0N0518m
fig. 10

15
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL

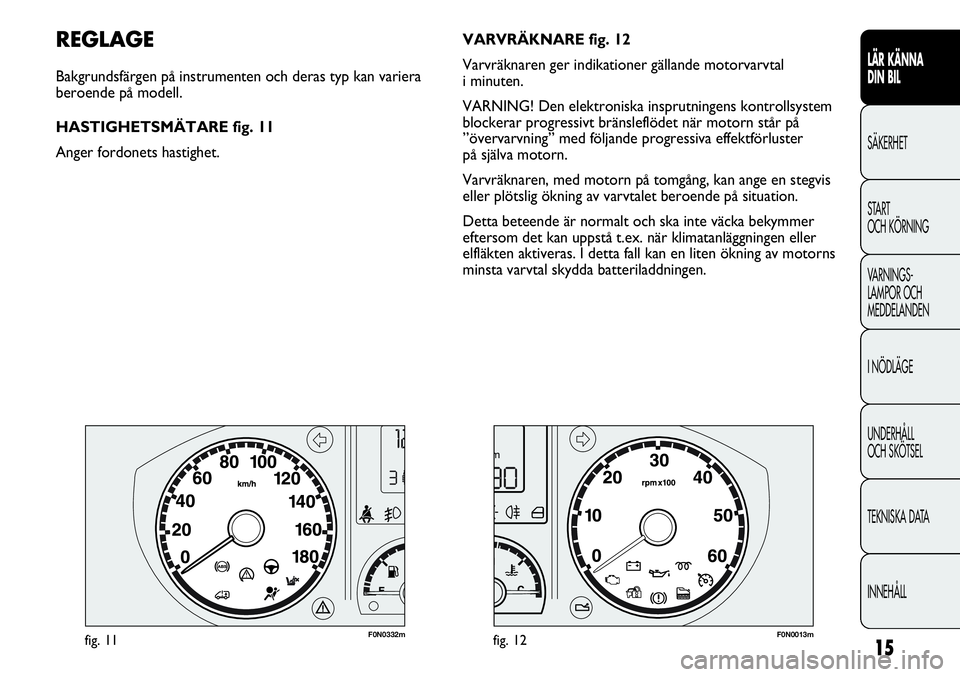

F0N0332mfig. 11F0N0013mfig. 12
VARVRÄKNARE fig. 12
Varvräknaren ger indikationer gällande motorvarvtal
i minuten.
VARNING! Den elektroniska insprutningens kontrollsystem
blockerar progressivt bränsleflödet när motorn står på
”övervarvning” med följande progressiva effektförluster
på själva motorn.
Varvräknaren, med motorn på tomgång, kan ange en stegvis
eller plötslig ökning av varvtalet beroende på situation.
Detta beteende är normalt och ska inte väcka bekymmer
eftersom det kan uppstå t.ex. när klimatanläggningen eller
elfläkten aktiveras. I detta fall kan en liten ökning av motorns
minsta varvtal skydda batteriladdningen.REGLAGE
Bakgrundsfärgen på instrumenten och deras typ kan variera
beroende på modell.
HASTIGHETSMÄTARE fig. 11
Anger fordonets hastighet.

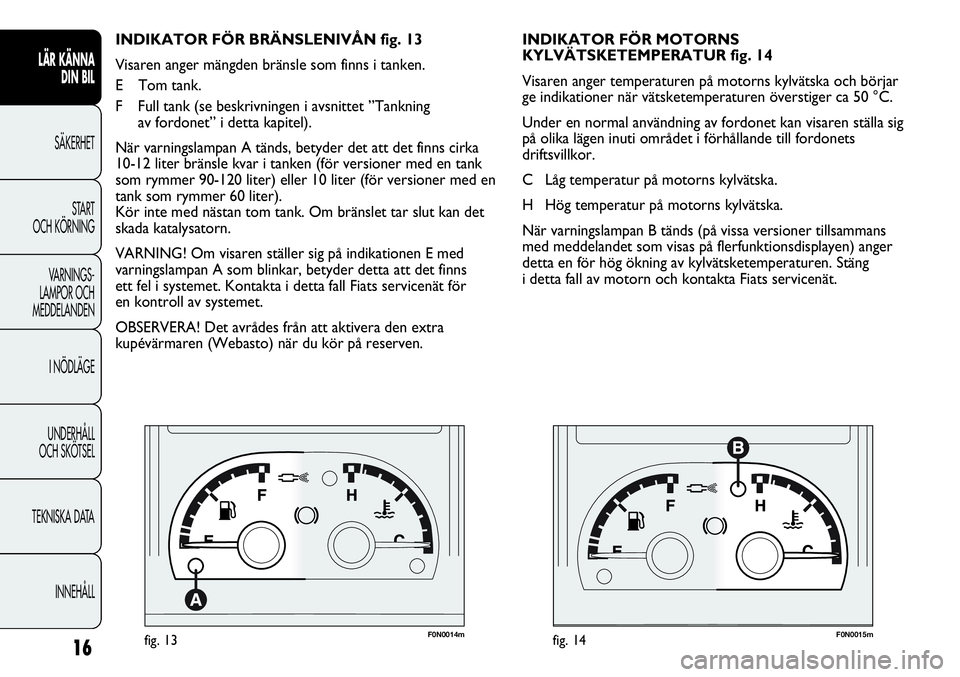

F0N0014mfig. 13F0N0015mfig. 14
INDIKATOR FÖR MOTORNS
KYLVÄTSKETEMPERATUR fig. 14
Visaren anger temperaturen på motorns kylvätska och börjar
ge indikationer när vätsketemperaturen överstiger ca 50 °C.
Under en normal användning av fordonet kan visaren ställa sig
på olika lägen inuti området i förhållande till fordonets
driftsvillkor.
C Låg temperatur på motorns kylvätska.
H Hög temperatur på motorns kylvätska.
När varningslampan B tänds (på vissa versioner tillsammans
med meddelandet som visas på flerfunktionsdisplayen) anger
detta en för hög ökning av kylvätsketemperaturen. Stäng
i detta fall av motorn och kontakta Fiats servicenät. INDIKATOR FÖR BRÄNSLENIVÅN fig. 13
Visaren anger mängden bränsle som finns i tanken.
E Tom tank.
F Full tank (se beskrivningen i avsnittet ”Tankning
av fordonet” i detta kapitel).
När varningslampan A tänds, betyder det att det finns cirka
10-12 liter bränsle kvar i tanken (för versioner med en tank
som rymmer 90-120 liter) eller 10 liter (för versioner med en
tank som rymmer 60 liter).
Kör inte med nästan tom tank. Om bränslet tar slut kan det
skada katalysatorn.
VARNING! Om visaren ställer sig på indikationen E med
varningslampan A som blinkar, betyder detta att det finns
ett fel i systemet. Kontakta i detta fall Fiats servicenät för
en kontroll av systemet.
OBSERVERA! Det avrådes från att aktivera den extra
kupévärmaren (Webasto) när du kör på reserven.
16
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
