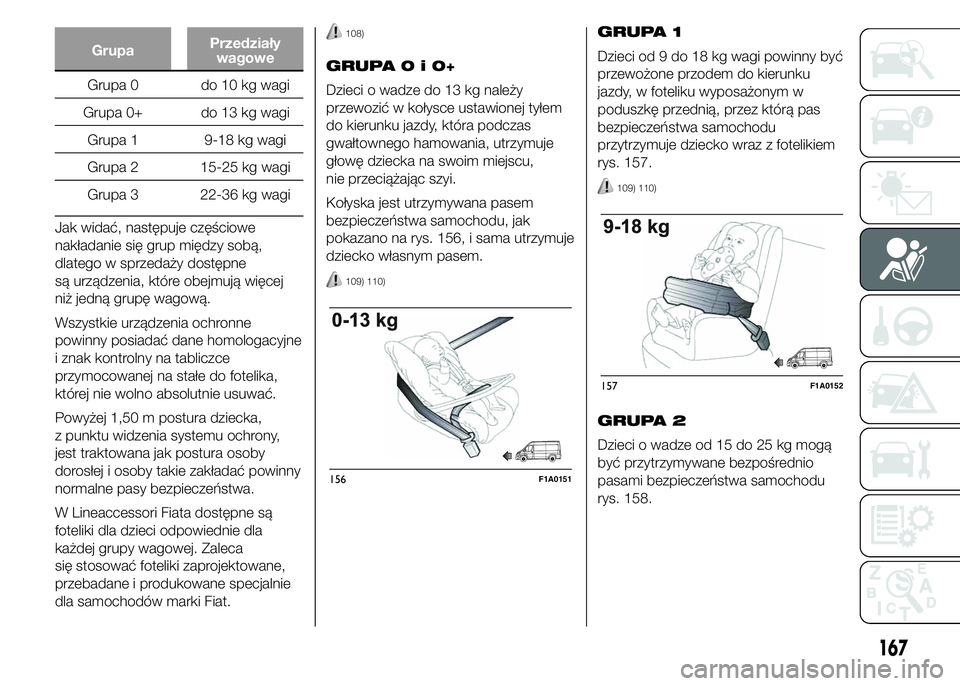

GrupaPrzedziały
wagowe
Grupa 0 do 10 kg wagi
Grupa 0+ do 13 kg wagi
Grupa 1 9-18 kg wagi
Grupa 2 15-25 kg wagi
Grupa 3 22-36 kg wagi
Jak widać, następuje częściowe
nakładanie się grup między sobą,
dlatego w sprzedaży dostępne
są urządzenia, które obejmują więcej
niż jedną grupę wagową.
Wszystkie urządzenia ochronne
powinny posiadać dane homologacyjne
i znak kontrolny na tabliczce
przymocowanej na stałe do fotelika,
której nie wolno absolutnie usuwać.
Powyżej 1,50 m postura dziecka,
z punktu widzenia systemu ochrony,
jest traktowana jak postura osoby
dorosłej i osoby takie zakładać powinny
normalne pasy bezpieczeństwa.
W Lineaccessori Fiata dostępne są
foteliki dla dzieci odpowiednie dla
każdej grupy wagowej. Zaleca
się stosować foteliki zaprojektowane,
przebadane i produkowane specjalnie
dla samochodów marki Fiat.
108)
GRUPA0i0+
Dzieci o wadze do 13 kg należy
przewozić w kołysce ustawionej tyłem
do kierunku jazdy, która podczas
gwałtownego hamowania, utrzymuje
głowę dziecka na swoim miejscu,
nie przeciążając szyi.
Kołyska jest utrzymywana pasem
bezpieczeństwa samochodu, jak
pokazano na rys. 156, i sama utrzymuje
dziecko własnym pasem.
109) 110)
GRUPA 1
Dzieci od 9 do 18 kg wagi powinny być
przewożone przodem do kierunku
jazdy, w foteliku wyposażonym w
poduszkę przednią, przez którą pas
bezpieczeństwa samochodu
przytrzymuje dziecko wraz z fotelikiem
rys. 157.
109) 110)
GRUPA 2
Dzieci o wadze od 15 do 25 kg mogą
być przytrzymywane bezpośrednio
pasami bezpieczeństwa samochodu
rys. 158.
156F1A0151
157F1A0152
167

Fotelik spełnia tylko funkcję
prawidłowego ustawienia dziecka w
stosunku do pasa, który powinien
przebiegać po przekątnej, przylegając
do klatki piersiowej - nigdy zaś do szyi -
i przebiegać poziomo, przylegając do
bioder a nie do brzucha dziecka.
109)
GRUPA 3
W przypadku dzieci o wadze od 22 do
36 kg grubość klatki piersiowej nie
wymaga stosowania podkładki na
oparciu.
Na rysunku rys. 159 pokazano przykład
poprawnego umieszczenia dziecka na
tylnym siedzeniu.
109)
Dzieci o wzroście powyżej 1,50 m
można zapinać pasem bezpieczeństwa
jak osoby dorosłe.
158F1A0153
159F1A0154
168
BEZPIECZEŃSTWO

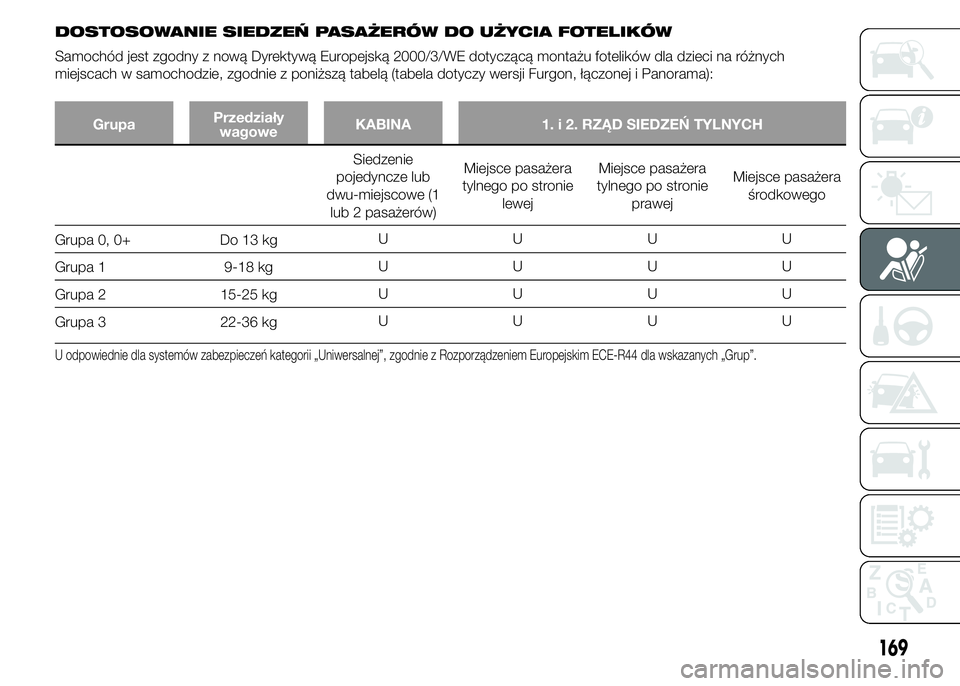

DOSTOSOWANIE SIEDZEŃ PASAŻERÓW DO UŻYCIA FOTELIKÓW
Samochód jest zgodny z nową Dyrektywą Europejską 2000/3/WE dotyczącą montażu fotelików dla dzieci na różnych
miejscach w samochodzie, zgodnie z poniższą tabelą (tabela dotyczy wersji Furgon, łączonej i Panorama):
GrupaPrzedziały
wagoweKABINA 1. i 2. RZĄD SIEDZEŃ TYLNYCH
Siedzenie
pojedyncze lub
dwu-miejscowe (1
lub 2 pasażerów)Miejsce pasażera
tylnego po stronie
lewejMiejsce pasażera
tylnego po stronie
prawejMiejsce pasażera
środkowego
Grupa 0, 0+ Do 13 kgUUUU
Grupa 1 9-18 kgUUUU
Grupa 2 15-25 kgUUUU
Grupa 3 22-36 kgUUUU
U odpowiednie dla systemów zabezpieczeń kategorii „Uniwersalnej”, zgodnie z Rozporządzeniem Europejskim ECE-R44 dla wskazanych „Grup”.
169

Poniżej podsumowano
główne przepisy
dotyczące
bezpiecznego
przewożenia dzieci:
❒Zalecanym miejscem do montażu
fotelika dla dziecka jest siedzenie
tylne, gdyż jest ono najbardziej
chronione w przypadku zderzenia.
❒W przypadku wyłączenia przedniej
poduszki powietrznej po stronie
pasażera należy zawsze sprawdzić,
czy na przycisku
znajdującym
się na desce rozdzielczej świeci się
odpowiednia dioda informująca o
wyłączeniu poduszki.
❒Należy ściśle przestrzegać instrukcji
dostarczonej wraz z fotelikiem, którą
producent powinien obowiązkowo
dołączyć. Należy przechowywać ją w
samochodzie wraz z innymi
dokumentami i instrukcją obsługi
samochodu. Nie należy używać
fotelika w sposób niezgodny z
instrukcjami obsługi.
❒Należy zawsze sprawdzać, ciągnąc
za taśmę, czy pas bezpieczeństwa
jest prawidłowo zapięty.
❒Każdy system ochronny
przeznaczony jest wyłącznie dla
jednego dziecka: nie należy nigdy
przewozić równocześnie dwoje
dzieci.❒Należy sprawdzać zawsze, czy pas
nie uciska szyi dziecka.
❒Podczas jazdy nie należy zezwalać,
aby dziecko zmieniło pozycję lub
rozpięło pas.
❒Nie należy nigdy przewozić dziecka,
trzymając je w objęciach, nawet
niemowlęcia. W razie zderzenia nikt
bowiem nie jest w stanie utrzymać
dziecka.
❒W razie wypadku fotelik należy
wymienić na nowy.
170
BEZPIECZEŃSTWO

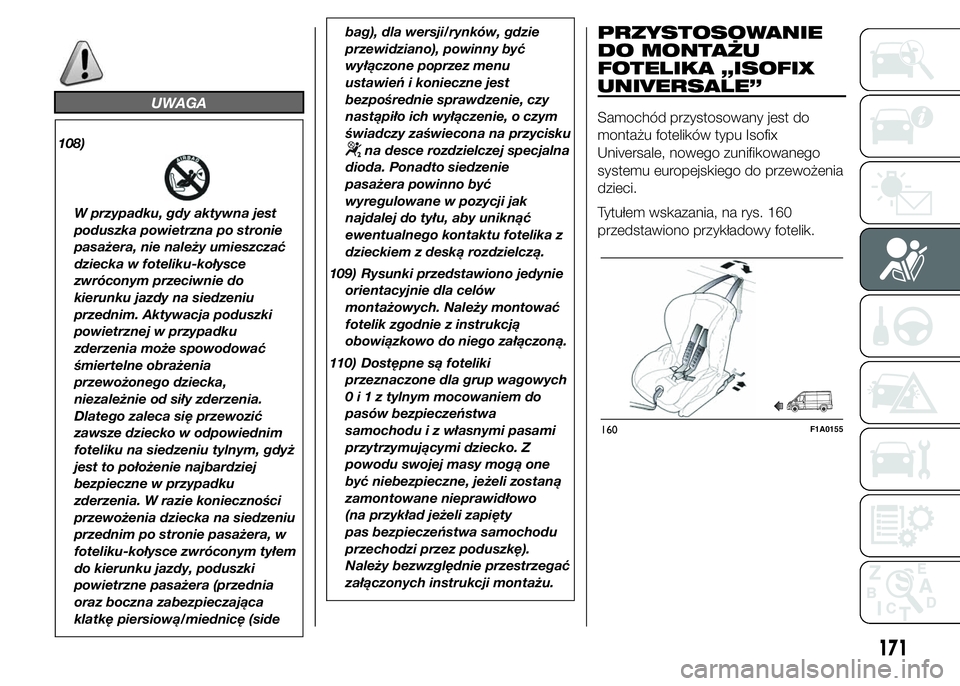

UWAGA
108)
W przypadku, gdy aktywna jest
poduszka powietrzna po stronie
pasażera, nie należy umieszczać
dziecka w foteliku-kołysce
zwróconym przeciwnie do
kierunku jazdy na siedzeniu
przednim. Aktywacja poduszki
powietrznej w przypadku
zderzenia może spowodować
śmiertelne obrażenia
przewożonego dziecka,
niezależnie od siły zderzenia.
Dlatego zaleca się przewozić
zawsze dziecko w odpowiednim
foteliku na siedzeniu tylnym, gdyż
jest to położenie najbardziej
bezpieczne w przypadku
zderzenia. W razie konieczności
przewożenia dziecka na siedzeniu
przednim po stronie pasażera, w
foteliku-kołysce zwróconym tyłem
do kierunku jazdy, poduszki
powietrzne pasażera (przednia
oraz boczna zabezpieczająca
klatkę piersiową/miednicę (sidebag), dla wersji/rynków, gdzie
przewidziano), powinny być
wyłączone poprzez menu
ustawień i konieczne jest
bezpośrednie sprawdzenie, czy
nastąpiło ich wyłączenie, o czym
świadczy zaświecona na przycisku
na desce rozdzielczej specjalna
dioda. Ponadto siedzenie
pasażera powinno być
wyregulowane w pozycji jak
najdalej do tyłu, aby uniknąć
ewentualnego kontaktu fotelika z
dzieckiem z deską rozdzielczą.
109) Rysunki przedstawiono jedynie
orientacyjnie dla celów
montażowych. Należy montować
fotelik zgodnie z instrukcją
obowiązkowo do niego załączoną.
110) Dostępne są foteliki
przeznaczone dla grup wagowych
0i1ztylnym mocowaniem do
pasów bezpieczeństwa
samochodu i z własnymi pasami
przytrzymującymi dziecko. Z
powodu swojej masy mogą one
być niebezpieczne, jeżeli zostaną
zamontowane nieprawidłowo
(na przykład jeżeli zapięty
pas bezpieczeństwa samochodu
przechodzi przez poduszkę).
Należy bezwzględnie przestrzegać
załączonych instrukcji montażu.
PRZYSTOSOWANIE
DO MONTAŻU
FOTELIKA „ISOFIX
UNIVERSALE”
Samochód przystosowany jest do
montażu fotelików typu Isofix
Universale, nowego zunifikowanego
systemu europejskiego do przewożenia
dzieci.
Tytułem wskazania, na rys. 160
przedstawiono przykładowy fotelik.
160F1A0155
171

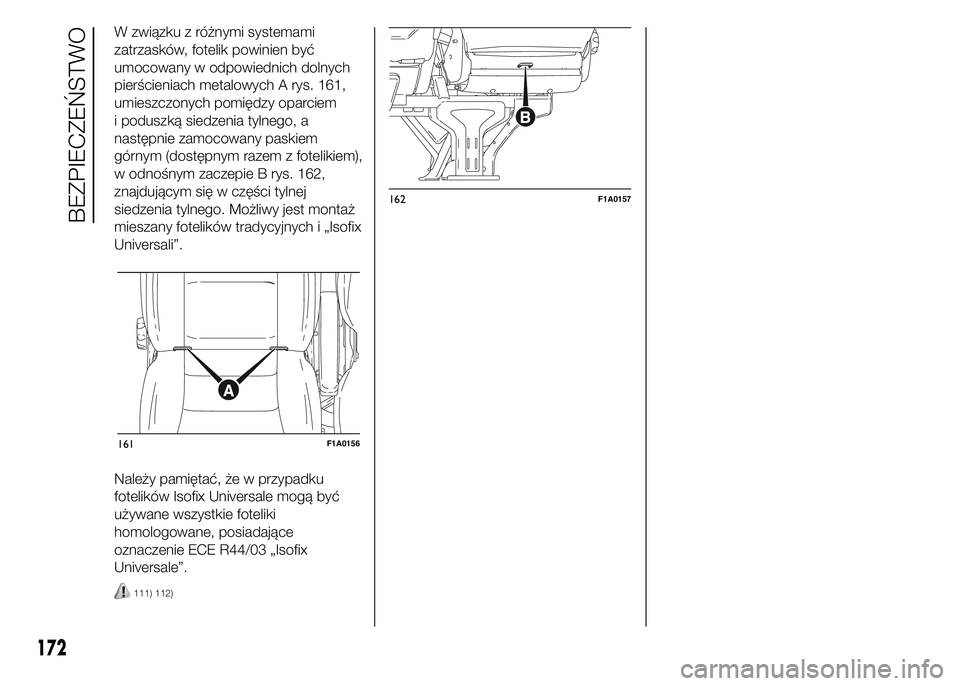

W związku z różnymi systemami
zatrzasków, fotelik powinien być
umocowany w odpowiednich dolnych
pierścieniach metalowych A rys. 161,
umieszczonych pomiędzy oparciem
i poduszką siedzenia tylnego, a
następnie zamocowany paskiem
górnym (dostępnym razem z fotelikiem),
w odnośnym zaczepie B rys. 162,
znajdującym się w części tylnej
siedzenia tylnego. Możliwy jest montaż
mieszany fotelików tradycyjnych i „Isofix
Universali”.
Należy pamiętać, że w przypadku
fotelików Isofix Universale mogą być
używane wszystkie foteliki
homologowane, posiadające
oznaczenie ECE R44/03 „Isofix
Universale”.
111) 112)
161F1A0156
162F1A0157
172
BEZPIECZEŃSTWO

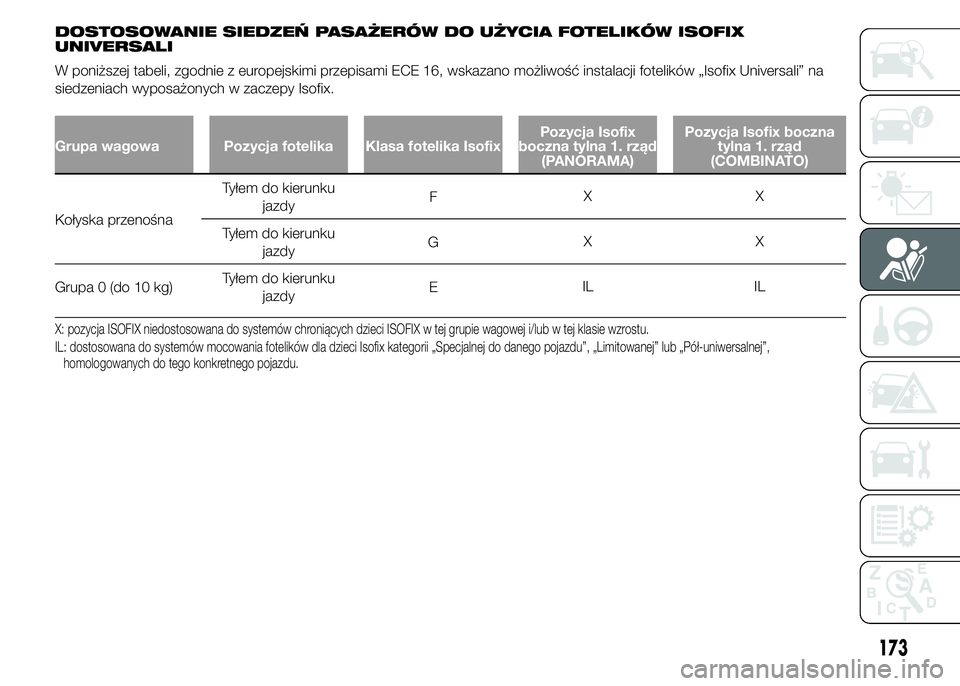

DOSTOSOWANIE SIEDZEŃ PASAŻERÓW DO UŻYCIA FOTELIKÓW ISOFIX
UNIVERSALI
W poniższej tabeli, zgodnie z europejskimi przepisami ECE 16, wskazano możliwość instalacji fotelików „Isofix Universali” na
siedzeniach wyposażonych w zaczepy Isofix.
Grupa wagowa Pozycja fotelika Klasa fotelika IsofixPozycja Isofix
boczna tylna 1. rząd
(PANORAMA)Pozycja Isofix boczna
tylna 1. rząd
(COMBINATO)
Kołyska przenośnaTyłem do kierunku
jazdyFXX
Tyłem do kierunku
jazdyGXX
Grupa 0 (do 10 kg)Tyłem do kierunku
jazdyEIL IL
X: pozycja ISOFIX niedostosowana do systemów chroniących dzieci ISOFIX w tej grupie wagowej i/lub w tej klasie wzrostu.
IL: dostosowana do systemów mocowania fotelików dla dzieci Isofix kategorii „Specjalnej do danego pojazdu”, „Limitowanej” lub „Pół-uniwersalnej”,
homologowanych do tego konkretnego pojazdu.
173

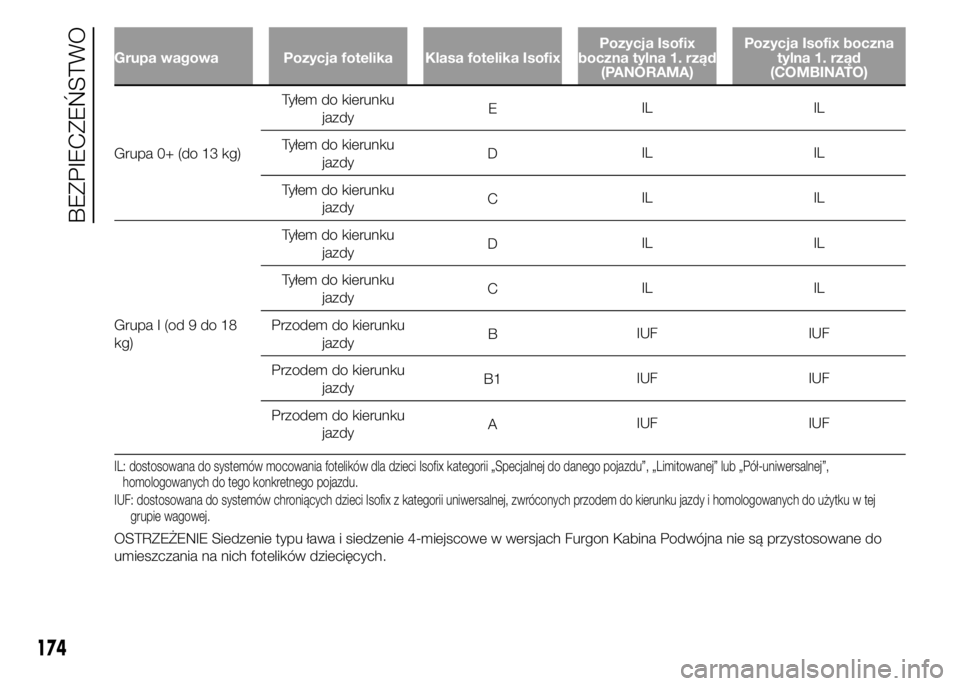

Grupa wagowa Pozycja fotelika Klasa fotelika IsofixPozycja Isofix
boczna tylna 1. rząd
(PANORAMA)Pozycja Isofix boczna
tylna 1. rząd
(COMBINATO)
Grupa 0+ (do 13 kg)Tyłem do kierunku
jazdyEIL IL
Tyłem do kierunku
jazdyDIL IL
Tyłem do kierunku
jazdyCIL IL
Grupa I (od 9 do 18
kg)Tyłem do kierunku
jazdyDIL IL
Tyłem do kierunku
jazdyCIL IL
Przodem do kierunku
jazdyBIUF IUF
Przodem do kierunku
jazdyB1IUF IUF
Przodem do kierunku
jazdyAIUF IUF
IL: dostosowana do systemów mocowania fotelików dla dzieci Isofix kategorii „Specjalnej do danego pojazdu”, „Limitowanej” lub „Pół-uniwersalnej”,
homologowanych do tego konkretnego pojazdu.
IUF: dostosowana do systemów chroniących dzieci Isofix z kategorii uniwersalnej, zwróconych przodem do kierunku jazdy i homologowanych do użytku wtej
grupie wagowej.
OSTRZEŻENIE Siedzenie typu ława i siedzenie 4-miejscowe w wersjach Furgon Kabina Podwójna nie są przystosowane do
umieszczania na nich fotelików dziecięcych.
174
BEZPIECZEŃSTWO

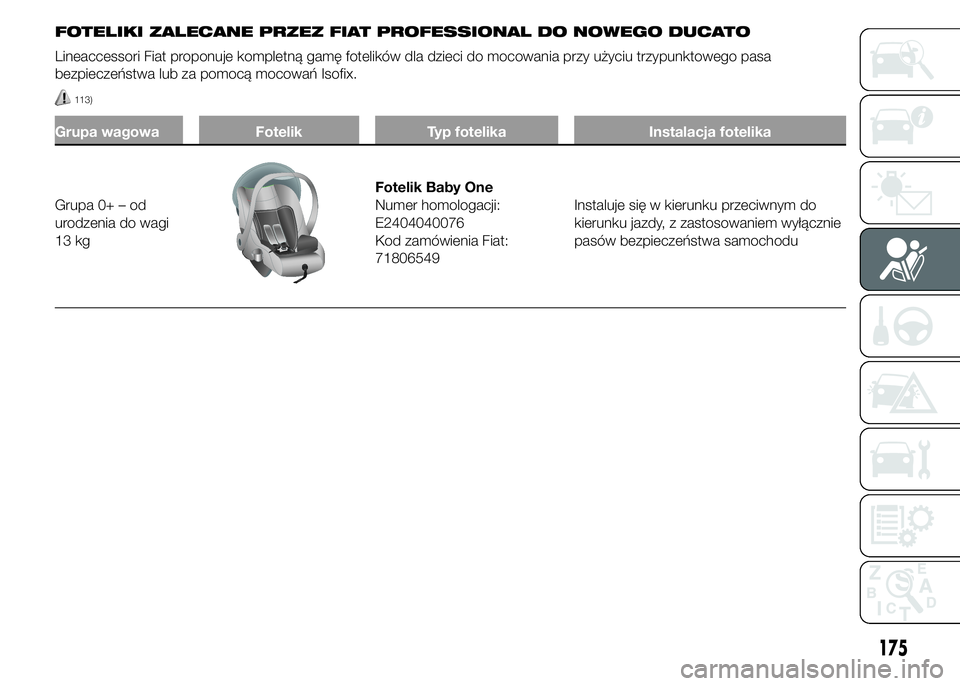

FOTELIKI ZALECANE PRZEZ FIAT PROFESSIONAL DO NOWEGO DUCATO
Lineaccessori Fiat proponuje kompletną gamę fotelików dla dzieci do mocowania przy użyciu trzypunktowego pasa
bezpieczeństwa lub za pomocą mocowań Isofix.
113)
Grupa wagowa Fotelik Typ fotelika Instalacja fotelika
Grupa 0+ – od
urodzenia do wagi
13 kg
Fotelik Baby One
Numer homologacji:
E2404040076
Kod zamówienia Fiat:
71806549Instaluje się w kierunku przeciwnym do
kierunku jazdy, z zastosowaniem wyłącznie
pasów bezpieczeństwa samochodu
175

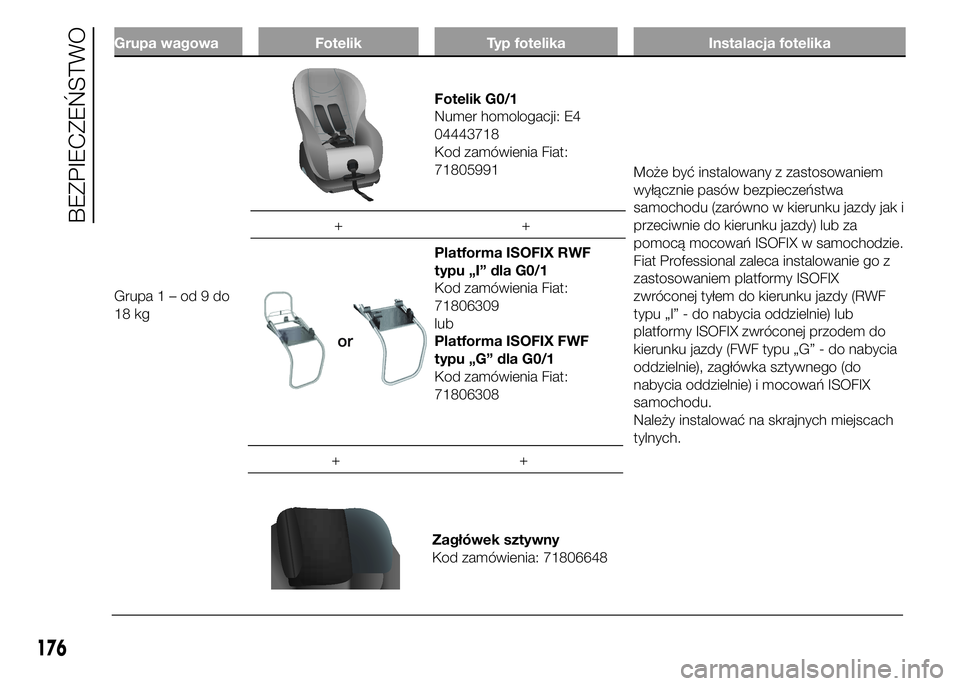

Grupa wagowa Fotelik Typ fotelika Instalacja fotelika
Grupa1–od9do
18 kg
Fotelik G0/1
Numer homologacji: E4
04443718
Kod zamówienia Fiat:
71805991
Może być instalowany z zastosowaniem
wyłącznie pasów bezpieczeństwa
samochodu (zarówno w kierunku jazdy jak i
przeciwnie do kierunku jazdy) lub za
pomocą mocowań ISOFIX w samochodzie.
Fiat Professional zaleca instalowanie go z
zastosowaniem platformy ISOFIX
zwróconej tyłem do kierunku jazdy (RWF
typu „I” - do nabycia oddzielnie) lub
platformy ISOFIX zwróconej przodem do
kierunku jazdy (FWF typu „G” - do nabycia
oddzielnie), zagłówka sztywnego (do
nabycia oddzielnie) i mocowań ISOFIX
samochodu.
Należy instalować na skrajnych miejscach
tylnych. ++
Platforma ISOFIX RWF
typu „I” dla G0/1
Kod zamówienia Fiat:
71806309
lub
Platforma ISOFIX FWF
typu „G” dla G0/1
Kod zamówienia Fiat:
71806308
++
Zagłówek sztywny
Kod zamówienia: 71806648
176
