Lampki
sygnalizacyjne na
wyświetlaczuCo oznacza Co robić

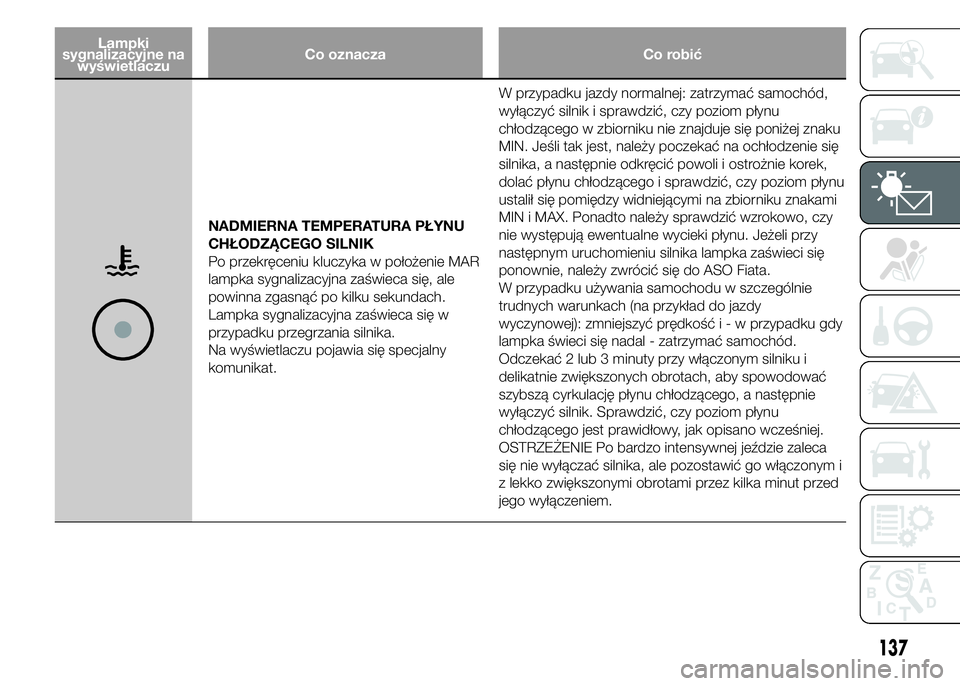

NADMIERNA TEMPERATURA PŁYNU
CHŁODZĄCEGO SILNIK
Po przekręceniu kluczyka w położenie MAR
lampka sygnalizacyjna zaświeca się, ale
powinna zgasnąć po kilku sekundach.
Lampka sygnalizacyjna zaświeca się w
przypadku przegrzania silnika.
Na wyświetlaczu pojawia się specjalny
komunikat.W przypadku jazdy normalnej: zatrzymać samochód,
wyłączyć silnik i sprawdzić, czy poziom płynu
chłodzącego w zbiorniku nie znajduje się poniżej znaku
MIN. Jeśli tak jest, należy poczekać na ochłodzenie się
silnika, a następnie odkręcić powoli i ostrożnie korek,
dolać płynu chłodzącego i sprawdzić, czy poziom płynu
ustalił się pomiędzy widniejącymi na zbiorniku znakami
MIN i MAX. Ponadto należy sprawdzić wzrokowo, czy
nie występują ewentualne wycieki płynu. Jeżeli przy
następnym uruchomieniu silnika lampka zaświeci się
ponownie, należy zwrócić się do ASO Fiata.
W przypadku używania samochodu w szczególnie
trudnych warunkach (na przykład do jazdy
wyczynowej): zmniejszyć prędkośći-wprzypadku gdy
lampka świeci się nadal - zatrzymać samochód.
Odczekać 2 lub 3 minuty przy włączonym silniku i
delikatnie zwiększonych obrotach, aby spowodować
szybszą cyrkulację płynu chłodzącego, a następnie
wyłączyć silnik. Sprawdzić, czy poziom płynu
chłodzącego jest prawidłowy, jak opisano wcześniej.
OSTRZEŻENIE Po bardzo intensywnej jeździe zaleca
się nie wyłączać silnika, ale pozostawić go włączonym i
z lekko zwiększonymi obrotami przez kilka minut przed
jego wyłączeniem.
137

Lampki
sygnalizacyjne na
wyświetlaczuCo oznacza Co robić

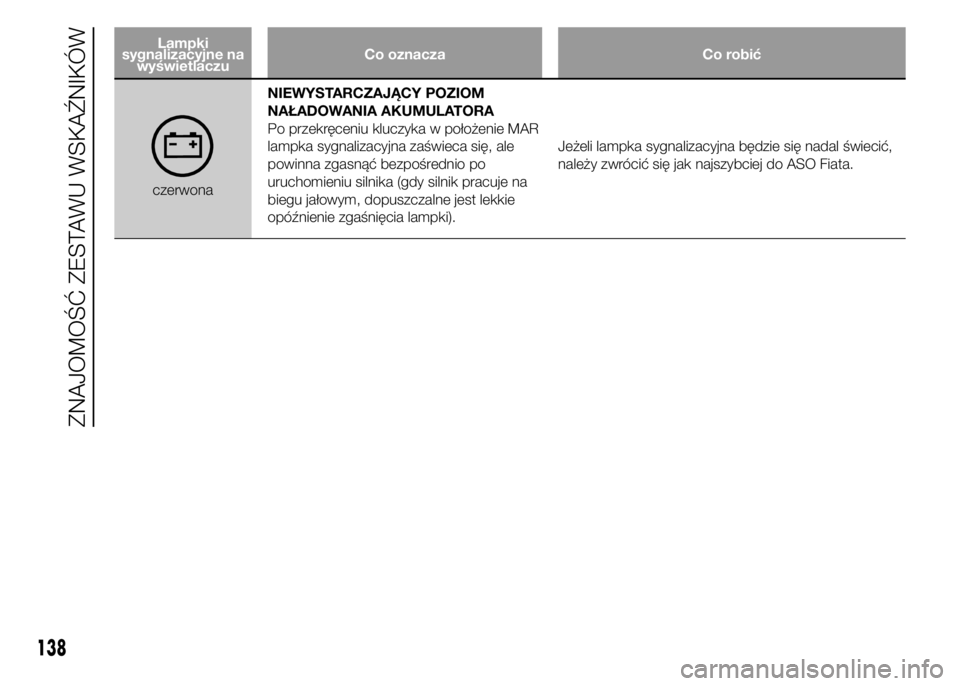

czerwonaNIEWYSTARCZAJĄCY POZIOM
NAŁADOWANIA AKUMULATORA
Po przekręceniu kluczyka w położenie MAR
lampka sygnalizacyjna zaświeca się, ale
powinna zgasnąć bezpośrednio po
uruchomieniu silnika (gdy silnik pracuje na
biegu jałowym, dopuszczalne jest lekkie
opóźnienie zgaśnięcia lampki).Jeżeli lampka sygnalizacyjna będzie się nadal świecić,
należy zwrócić się jak najszybciej do ASO Fiata.
138
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW

Lampki
sygnalizacyjne na
wyświetlaczuCo oznacza Co robić

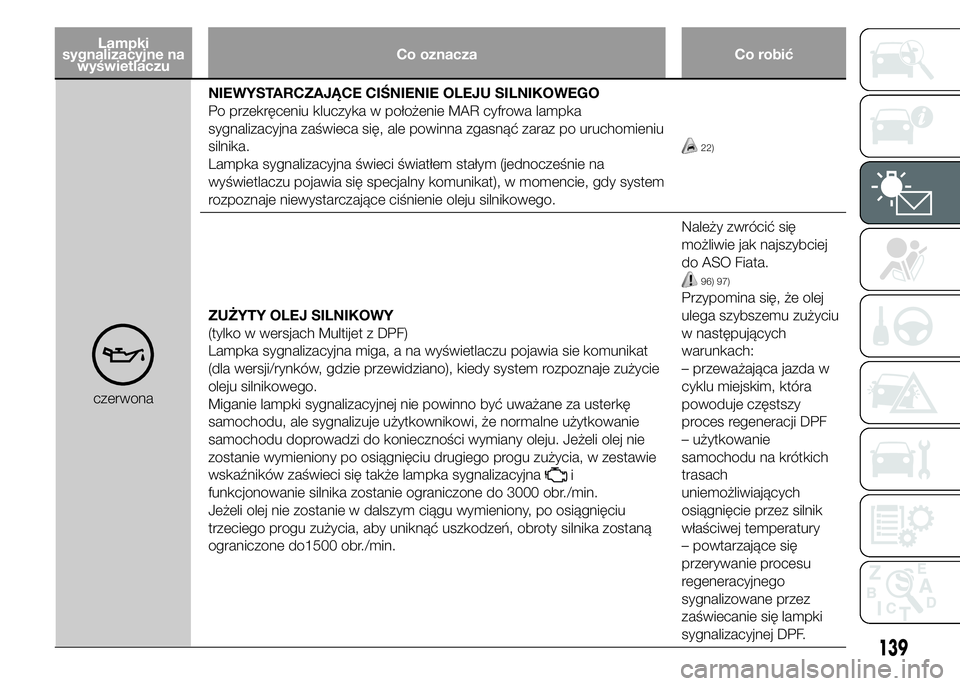

czerwonaNIEWYSTARCZAJĄCE CIŚNIENIE OLEJU SILNIKOWEGO
Po przekręceniu kluczyka w położenie MAR cyfrowa lampka
sygnalizacyjna zaświeca się, ale powinna zgasnąć zaraz po uruchomieniu
silnika.
Lampka sygnalizacyjna świeci światłem stałym (jednocześnie na
wyświetlaczu pojawia się specjalny komunikat), w momencie, gdy system
rozpoznaje niewystarczające ciśnienie oleju silnikowego.
22)
ZUŻYTY OLEJ SILNIKOWY
(tylko w wersjach Multijet z DPF)
Lampka sygnalizacyjna miga, a na wyświetlaczu pojawia sie komunikat
(dla wersji/rynków, gdzie przewidziano), kiedy system rozpoznaje zużycie
oleju silnikowego.
Miganie lampki sygnalizacyjnej nie powinno być uważane za usterkę
samochodu, ale sygnalizuje użytkownikowi, że normalne użytkowanie
samochodu doprowadzi do konieczności wymiany oleju. Jeżeli olej nie
zostanie wymieniony po osiągnięciu drugiego progu zużycia, w zestawie
wskaźników zaświeci się także lampka sygnalizacyjna
i
funkcjonowanie silnika zostanie ograniczone do 3000 obr./min.
Jeżeli olej nie zostanie w dalszym ciągu wymieniony, po osiągnięciu
trzeciego progu zużycia, aby uniknąć uszkodzeń, obroty silnika zostaną
ograniczone do1500 obr./min.Należy zwrócić się
możliwie jak najszybciej
do ASO Fiata.
96) 97)
Przypomina się, że olej
ulega szybszemu zużyciu
w następujących
warunkach:
– przeważająca jazda w
cyklu miejskim, która
powoduje częstszy
proces regeneracji DPF
– użytkowanie
samochodu na krótkich
trasach
uniemożliwiających
osiągnięcie przez silnik
właściwej temperatury
– powtarzające się
przerywanie procesu
regeneracyjnego
sygnalizowane przez
zaświecanie się lampki
sygnalizacyjnej DPF.
139

Lampki
sygnalizacyjne w
zestawie
wskaźnikówCo oznacza Co robić

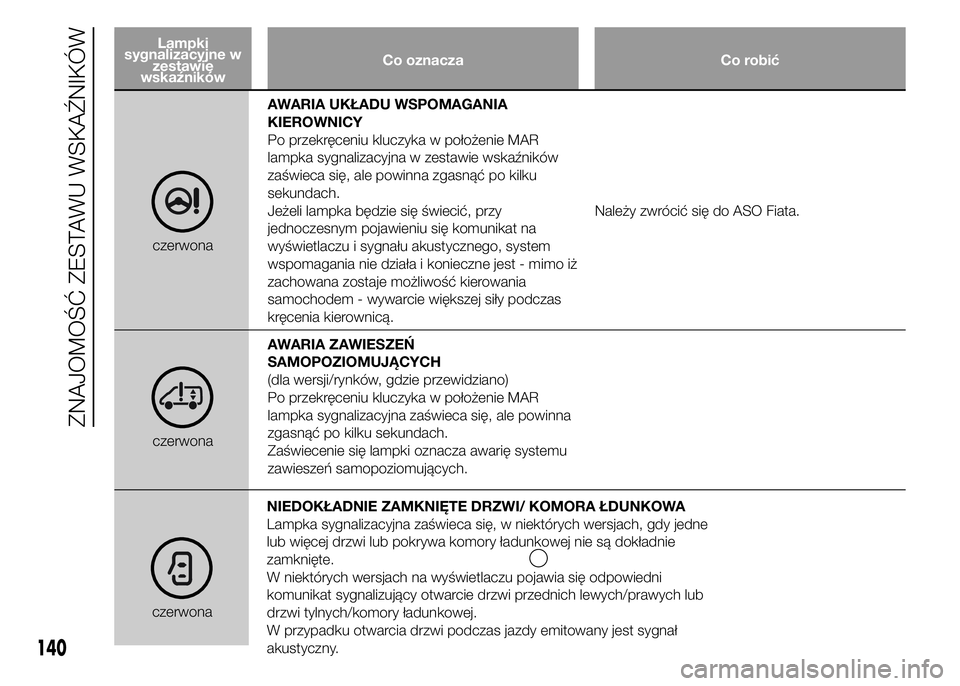

czerwonaAWARIA UKŁADU WSPOMAGANIA
KIEROWNICY
Po przekręceniu kluczyka w położenie MAR
lampka sygnalizacyjna w zestawie wskaźników
zaświeca się, ale powinna zgasnąć po kilku
sekundach.
Jeżeli lampka będzie się świecić, przy
jednoczesnym pojawieniu się komunikat na
wyświetlaczu i sygnału akustycznego, system
wspomagania nie działa i konieczne jest - mimo iż
zachowana zostaje możliwość kierowania
samochodem - wywarcie większej siły podczas
kręcenia kierownicą.Należy zwrócić się do ASO Fiata.
czerwonaAWARIA ZAWIESZEŃ
SAMOPOZIOMUJĄCYCH
(dla wersji/rynków, gdzie przewidziano)
Po przekręceniu kluczyka w położenie MAR
lampka sygnalizacyjna zaświeca się, ale powinna
zgasnąć po kilku sekundach.
Zaświecenie się lampki oznacza awarię systemu
zawieszeń samopoziomujących.
140
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW
czerwonaNIEDOKŁADNIE ZAMKNIĘTE DRZWI/ KOMORA ŁDUNKOWA
Lampka sygnalizacyjna zaświeca się, w niektórych wersjach, gdy jedne
lub więcej drzwi lub pokrywa komory ładunkowej nie są dokładnie
zamknięte.
W niektórych wersjach na wyświetlaczu pojawia się odpowiedni
komunikat sygnalizujący otwarcie drzwi przednich lewych/prawych lub
drzwi tylnych/komory ładunkowej.
W przypadku otwarcia drzwi podczas jazdy emitowany jest sygnał
akustyczny.

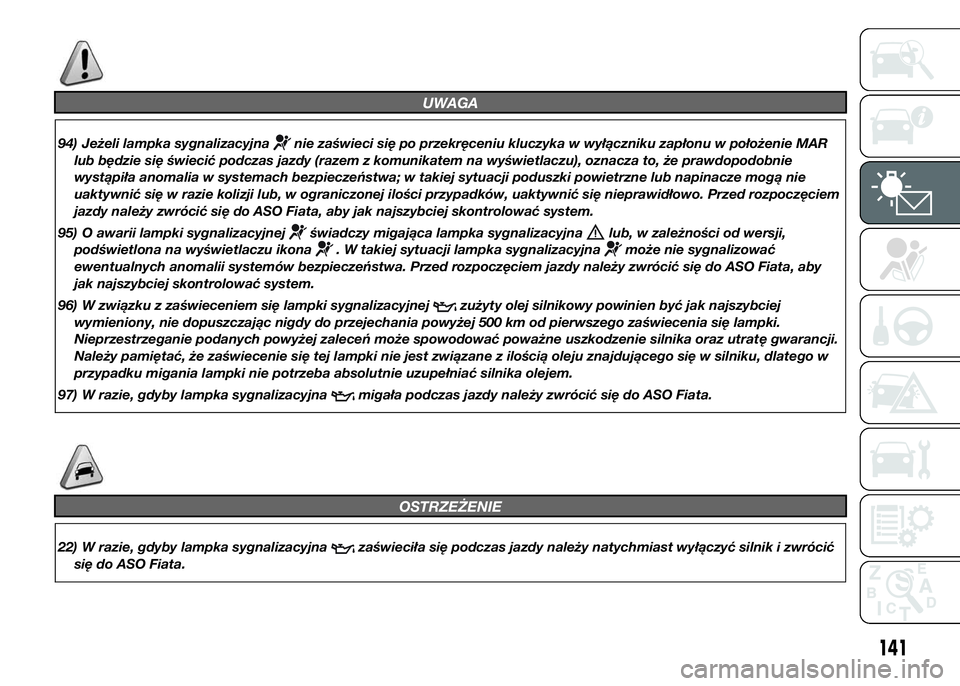

UWAGA
94) Jeżeli lampka sygnalizacyjnanie zaświeci się po przekręceniu kluczyka w wyłączniku zapłonu w położenie MAR
lub będzie się świecić podczas jazdy (razem z komunikatem na wyświetlaczu), oznacza to, że prawdopodobnie
wystąpiła anomalia w systemach bezpieczeństwa; w takiej sytuacji poduszki powietrzne lub napinacze mogą nie
uaktywnić się w razie kolizji lub, w ograniczonej ilości przypadków, uaktywnić się nieprawidłowo. Przed rozpoczęciem
jazdy należy zwrócić się do ASO Fiata, aby jak najszybciej skontrolować system.
95) O awarii lampki sygnalizacyjnej
świadczy migająca lampka sygnalizacyjnalub, w zależności od wersji,
podświetlona na wyświetlaczu ikona
. W takiej sytuacji lampka sygnalizacyjnamoże nie sygnalizować
ewentualnych anomalii systemów bezpieczeństwa. Przed rozpoczęciem jazdy należy zwrócić się do ASO Fiata, aby
jak najszybciej skontrolować system.
96) W związku z zaświeceniem się lampki sygnalizacyjnej
zużyty olej silnikowy powinien być jak najszybciej
wymieniony, nie dopuszczając nigdy do przejechania powyżej 500 km od pierwszego zaświecenia się lampki.
Nieprzestrzeganie podanych powyżej zaleceń może spowodować poważne uszkodzenie silnika oraz utratę gwarancji.
Należy pamiętać, że zaświecenie się tej lampki nie jest związane z ilością oleju znajdującego się w silniku, dlatego w
przypadku migania lampki nie potrzeba absolutnie uzupełniać silnika olejem.
97) W razie, gdyby lampka sygnalizacyjna
migała podczas jazdy należy zwrócić się do ASO Fiata.
OSTRZEŻENIE
22) W razie, gdyby lampka sygnalizacyjnazaświeciła się podczas jazdy należy natychmiast wyłączyć silnik i zwrócić
się do ASO Fiata.
141

Lampki
sygnalizacyjne w
zestawie
wskaźnikówCo oznacza Co robić

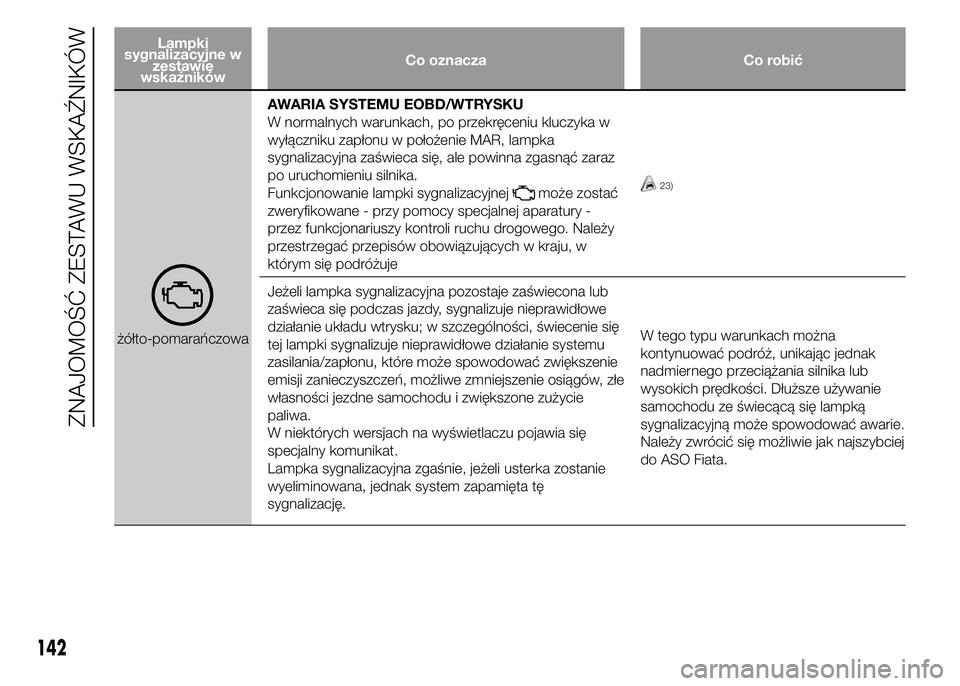

żółto-pomarańczowaAWARIA SYSTEMU EOBD/WTRYSKU
W normalnych warunkach, po przekręceniu kluczyka w
wyłączniku zapłonu w położenie MAR, lampka
sygnalizacyjna zaświeca się, ale powinna zgasnąć zaraz
po uruchomieniu silnika.
Funkcjonowanie lampki sygnalizacyjnej
może zostać
zweryfikowane - przy pomocy specjalnej aparatury -
przez funkcjonariuszy kontroli ruchu drogowego. Należy
przestrzegać przepisów obowiązujących w kraju, w
którym się podróżuje23)
Jeżeli lampka sygnalizacyjna pozostaje zaświecona lub
zaświeca się podczas jazdy, sygnalizuje nieprawidłowe
działanie układu wtrysku; w szczególności, świecenie się
tej lampki sygnalizuje nieprawidłowe działanie systemu
zasilania/zapłonu, które może spowodować zwiększenie
emisji zanieczyszczeń, możliwe zmniejszenie osiągów, złe
własności jezdne samochodu i zwiększone zużycie
paliwa.
W niektórych wersjach na wyświetlaczu pojawia się
specjalny komunikat.
Lampka sygnalizacyjna zgaśnie, jeżeli usterka zostanie
wyeliminowana, jednak system zapamięta tę
sygnalizację.W tego typu warunkach można
kontynuować podróż, unikając jednak
nadmiernego przeciążania silnika lub
wysokich prędkości. Dłuższe używanie
samochodu ze świecącą się lampką
sygnalizacyjną może spowodować awarie.
Należy zwrócić się możliwie jak najszybciej
do ASO Fiata.
142
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW

Lampki
sygnalizacyjne w
zestawie
wskaźnikówCo oznacza Co robić

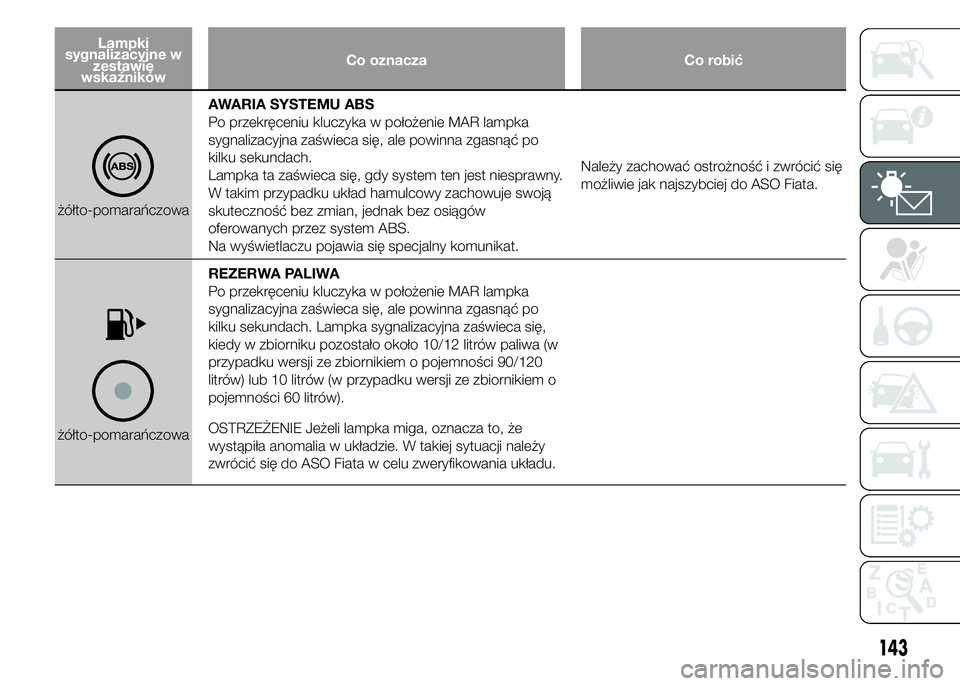

żółto-pomarańczowaAWARIA SYSTEMU ABS
Po przekręceniu kluczyka w położenie MAR lampka
sygnalizacyjna zaświeca się, ale powinna zgasnąć po
kilku sekundach.
Lampka ta zaświeca się, gdy system ten jest niesprawny.
W takim przypadku układ hamulcowy zachowuje swoją
skuteczność bez zmian, jednak bez osiągów
oferowanych przez system ABS.
Na wyświetlaczu pojawia się specjalny komunikat.Należy zachować ostrożność i zwrócić się
możliwie jak najszybciej do ASO Fiata.
żółto-pomarańczowaREZERWA PALIWA
Po przekręceniu kluczyka w położenie MAR lampka
sygnalizacyjna zaświeca się, ale powinna zgasnąć po
kilku sekundach. Lampka sygnalizacyjna zaświeca się,
kiedy w zbiorniku pozostało około 10/12 litrów paliwa (w
przypadku wersji ze zbiornikiem o pojemności 90/120
litrów) lub 10 litrów (w przypadku wersji ze zbiornikiem o
pojemności 60 litrów).
OSTRZEŻENIE Jeżeli lampka miga, oznacza to, że
wystąpiła anomalia w układzie. W takiej sytuacji należy
zwrócić się do ASO Fiata w celu zweryfikowania układu.
143

Lampki
sygnalizacyjne w
zestawie
wskaźnikówCo oznacza Co robić

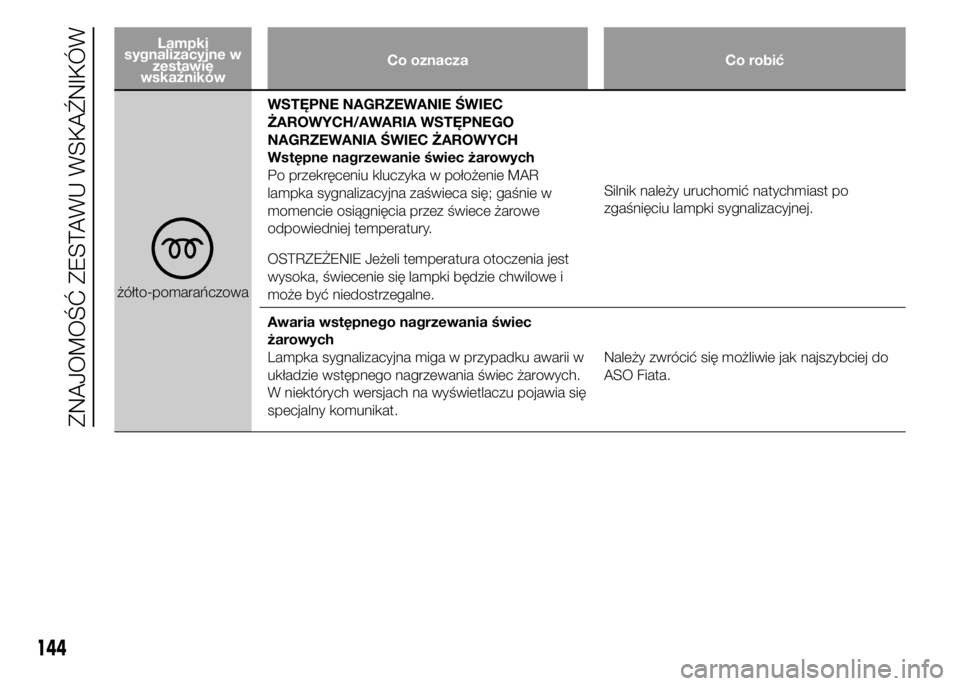

żółto-pomarańczowaWSTĘPNE NAGRZEWANIE ŚWIEC
ŻAROWYCH/AWARIA WSTĘPNEGO
NAGRZEWANIA ŚWIEC ŻAROWYCH
Wstępne nagrzewanie świec żarowych
Po przekręceniu kluczyka w położenie MAR
lampka sygnalizacyjna zaświeca się; gaśnie w
momencie osiągnięcia przez świece żarowe
odpowiedniej temperatury.
OSTRZEŻENIE Jeżeli temperatura otoczenia jest
wysoka, świecenie się lampki będzie chwilowe i
może być niedostrzegalne.Silnik należy uruchomić natychmiast po
zgaśnięciu lampki sygnalizacyjnej.
Awaria wstępnego nagrzewania świec
żarowych
Lampka sygnalizacyjna miga w przypadku awarii w
układzie wstępnego nagrzewania świec żarowych.
W niektórych wersjach na wyświetlaczu pojawia się
specjalny komunikat.Należy zwrócić się możliwie jak najszybciej do
ASO Fiata.
144
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW

Lampki
sygnalizacyjne w
zestawie
wskaźnikówCo oznacza Co robić

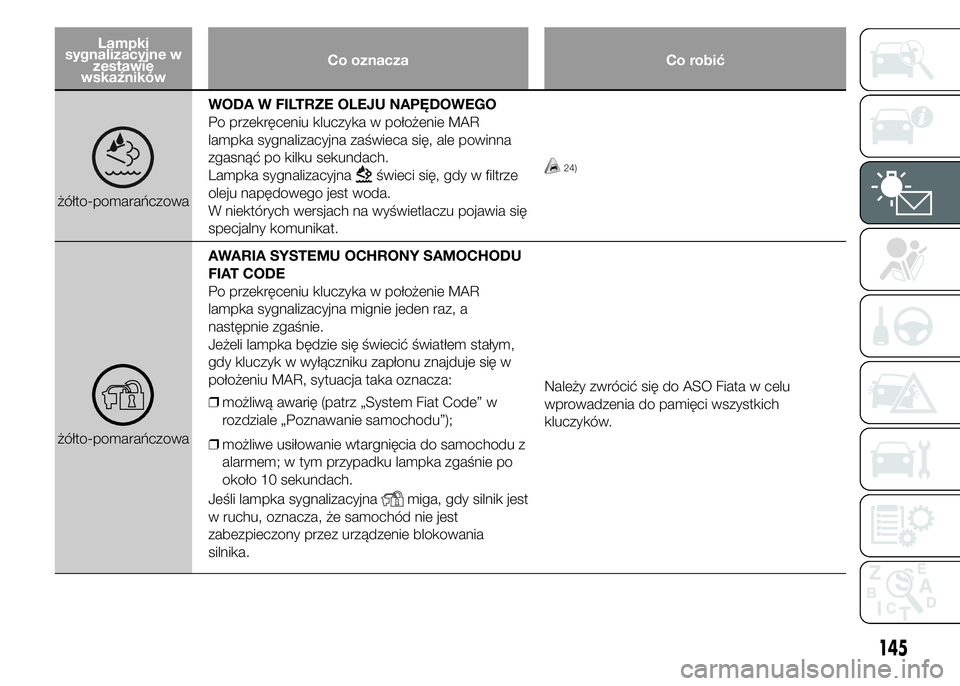

żółto-pomarańczowaWODA W FILTRZE OLEJU NAPĘDOWEGO
Po przekręceniu kluczyka w położenie MAR
lampka sygnalizacyjna zaświeca się, ale powinna
zgasnąć po kilku sekundach.
Lampka sygnalizacyjna
świeci się, gdy w filtrze
oleju napędowego jest woda.
W niektórych wersjach na wyświetlaczu pojawia się
specjalny komunikat.24)
żółto-pomarańczowaAWARIA SYSTEMU OCHRONY SAMOCHODU
FIAT CODE
Po przekręceniu kluczyka w położenie MAR
lampka sygnalizacyjna mignie jeden raz, a
następnie zgaśnie.
Jeżeli lampka będzie się świecić światłem stałym,
gdy kluczyk w wyłączniku zapłonu znajduje się w
położeniu MAR, sytuacja taka oznacza:
❒możliwą awarię (patrz „System Fiat Code” w
rozdziale „Poznawanie samochodu”);
❒możliwe usiłowanie wtargnięcia do samochodu z
alarmem; w tym przypadku lampka zgaśnie po
około 10 sekundach.
Jeśli lampka sygnalizacyjna
miga, gdy silnik jest
w ruchu, oznacza, że samochód nie jest
zabezpieczony przez urządzenie blokowania
silnika.Należy zwrócić się do ASO Fiata w celu
wprowadzenia do pamięci wszystkich
kluczyków.
145

Lampki
sygnalizacyjne w
zestawie
wskaźnikówCo oznacza Co robić

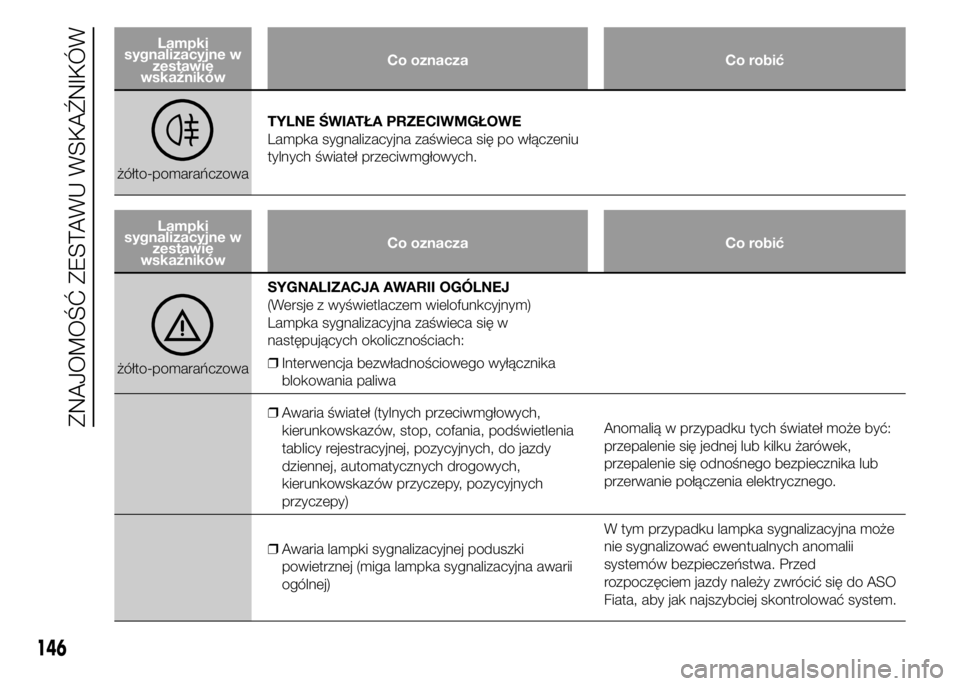

żółto-pomarańczowaTYLNE ŚWIATŁA PRZECIWMGŁOWE
Lampka sygnalizacyjna zaświeca się po włączeniu
tylnych świateł przeciwmgłowych.
Lampki
sygnalizacyjne w
zestawie
wskaźnikówCo oznacza Co robić
żółto-pomarańczowaSYGNALIZACJA AWARII OGÓLNEJ
(Wersje z wyświetlaczem wielofunkcyjnym)
Lampka sygnalizacyjna zaświeca się w
następujących okolicznościach:
❒Interwencja bezwładnościowego wyłącznika
blokowania paliwa
❒Awaria świateł (tylnych przeciwmgłowych,
kierunkowskazów, stop, cofania, podświetlenia
tablicy rejestracyjnej, pozycyjnych, do jazdy
dziennej, automatycznych drogowych,
kierunkowskazów przyczepy, pozycyjnych
przyczepy)Anomalią w przypadku tych świateł może być:
przepalenie się jednej lub kilku żarówek,
przepalenie się odnośnego bezpiecznika lub
przerwanie połączenia elektrycznego.
❒Awaria lampki sygnalizacyjnej poduszki
powietrznej (miga lampka sygnalizacyjna awarii
ogólnej)W tym przypadku lampka sygnalizacyjna może
nie sygnalizować ewentualnych anomalii
systemów bezpieczeństwa. Przed
rozpoczęciem jazdy należy zwrócić się do ASO
Fiata, aby jak najszybciej skontrolować system.
146
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW
