FIAT DUCATO 2015 Notice d'entretien (in French)

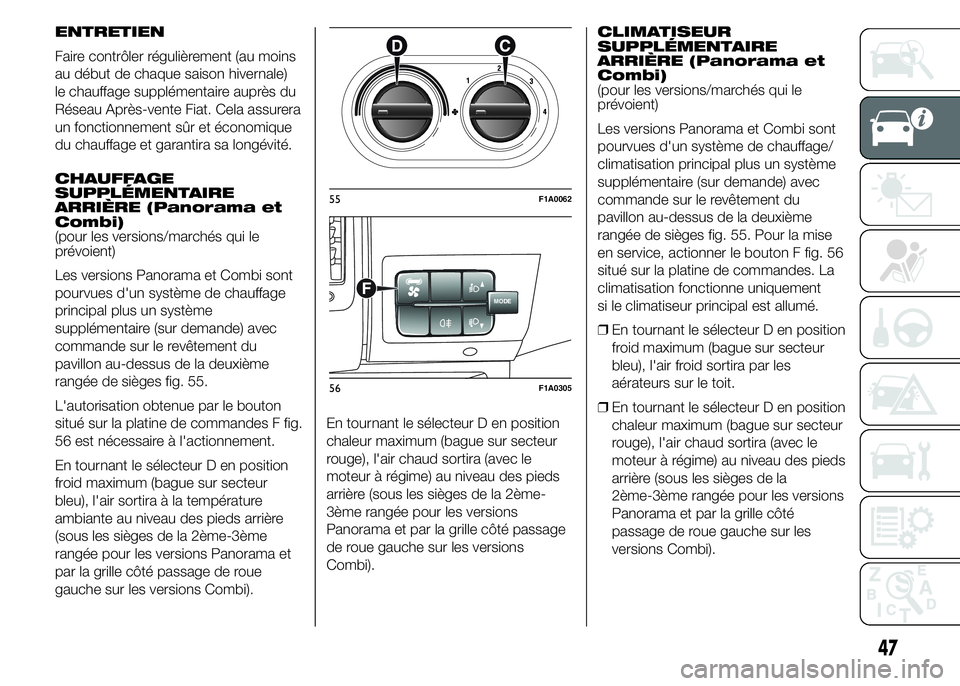

ENTRETIEN
Faire contrôler régulièrement (au moins
au début de chaque saison hivernale)
le chauffage supplémentaire auprès du
Réseau Après-vente Fiat. Cela assurera
un fonctionnement sûr et économique
du chauffage et garantira sa longévité.
CHAUFFAGE
SUPPLÉMENTAIRE
ARRIÈRE (Panorama et
Combi)
(pour les versions/marchés qui le
prévoient)
Les versions Panorama et Combi sont
pourvues d'un système de chauffage
principal plus un système
supplémentaire (sur demande) avec
commande sur le revêtement du
pavillon au-dessus de la deuxième
rangée de sièges fig. 55.
L'autorisation obtenue par le bouton
situé sur la platine de commandes F fig.
56 est nécessaire à l'actionnement.
En tournant le sélecteur D en position
froid maximum (bague sur secteur
bleu), l'air sortira à la température
ambiante au niveau des pieds arrière
(sous les sièges de la 2ème-3ème
rangée pour les versions Panorama et
par la grille côté passage de roue
gauche sur les versions Combi).En tournant le sélecteur D en position
chaleur maximum (bague sur secteur
rouge), l'air chaud sortira (avec le
moteur à régime) au niveau des pieds
arrière (sous les sièges de la 2ème-
3ème rangée pour les versions
Panorama et par la grille côté passage
de roue gauche sur les versions
Combi).CLIMATISEUR
SUPPLÉMENTAIRE
ARRIÈRE (Panorama et
Combi)
(pour les versions/marchés qui le
prévoient)
Les versions Panorama et Combi sont
pourvues d'un système de chauffage/
climatisation principal plus un système
supplémentaire (sur demande) avec
commande sur le revêtement du
pavillon au-dessus de la deuxième
rangée de sièges fig. 55. Pour la mise
en service, actionner le bouton F fig. 56
situé sur la platine de commandes. La
climatisation fonctionne uniquement
si le climatiseur principal est allumé.
❒En tournant le sélecteur D en position
froid maximum (bague sur secteur
bleu), l'air froid sortira par les
aérateurs sur le toit.
❒En tournant le sélecteur D en position
chaleur maximum (bague sur secteur
rouge), l'air chaud sortira (avec le
moteur à régime) au niveau des pieds
arrière (sous les sièges de la
2ème-3ème rangée pour les versions
Panorama et par la grille côté
passage de roue gauche sur les
versions Combi).
55F1A0062
MODEF
56F1A0305
47

❒En sélectionnant des positions
intermédiaires du sélecteur D, l'air
sera réparti entre les aérateurs sur le
pavillon et les sorties au niveau des
pieds arrière, en faisant varier la
température.
ATTENTION En cas d'activation du
compresseur sur commande du
climatiseur principal (activation du
bouton E), même si le ventilateur du
climatiseur supplémentaire est en
position 0, la 1ère vitesse s'enclenche
automatiquement pour éviter la
formation de glace qui risquerait
d'endommager le composant.
ATTENTION
21) À l'instar du moteur, le chauffage
consomme du carburant, bien
qu'en quantités moindres. Par
conséquent, pour éviter les
risques d'intoxication et
d'asphyxie, le chauffage
supplémentaire ne doit jamais
être allumé, même pour une
période courte, dans des
environnements clos comme des
garages ou des ateliers non
équipés d'aspirateurs de gaz
d'échappement.
22) À l'instar du moteur, le chauffage
consomme du carburant, bien
qu'en quantités moindres. Par
conséquent, pour éviter les
risques d'intoxication et
d'asphyxie, le chauffage
supplémentaire ne doit jamais
être allumé, même pour une
période courte, dans des
environnements clos comme des
garages ou des ateliers non
équipés d'aspirateurs de gaz
d'échappement.
FEUX EXTÉRIEURS
EN BREF
Les commandes des feux extérieurs
sont groupées sur le levier gauche.
L'éclairage extérieur n'est possible
qu'avec la clé de contact tournée sur
ON.
FEUX ÉTEINTS
Sélecteur tourné surOfig. 57.
57F1A0064
48
CONNAISSANCE DU VÉHICULE

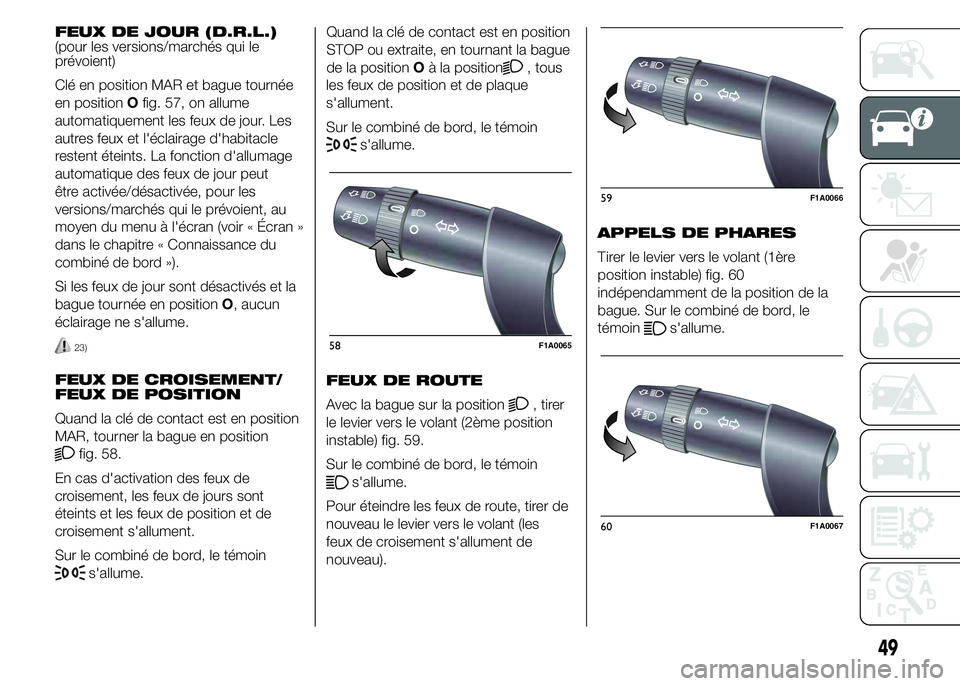

FEUX DE JOUR (D.R.L.)
(pour les versions/marchés qui le
prévoient)
Clé en position MAR et bague tournée
en positionOfig. 57, on allume
automatiquement les feux de jour. Les
autres feux et l'éclairage d'habitacle
restent éteints. La fonction d'allumage
automatique des feux de jour peut
être activée/désactivée, pour les
versions/marchés qui le prévoient, au
moyen du menu à l'écran (voir « Écran »
dans le chapitre « Connaissance du
combiné de bord »).
Si les feux de jour sont désactivés et la
bague tournée en positionO, aucun
éclairage ne s'allume.
23)
FEUX DE CROISEMENT/
FEUX DE POSITION
Quand la clé de contact est en position
MAR, tourner la bague en position
fig. 58.
En cas d'activation des feux de
croisement, les feux de jours sont
éteints et les feux de position et de
croisement s'allument.
Sur le combiné de bord, le témoin
s'allume.Quand la clé de contact est en position
STOP ou extraite, en tournant la bague
de la positionOà la position
, tous
les feux de position et de plaque
s'allument.
Sur le combiné de bord, le témoin
s'allume.
FEUX DE ROUTE
Avec la bague sur la position
, tirer
le levier vers le volant (2ème position
instable) fig. 59.
Sur le combiné de bord, le témoin
s'allume.
Pour éteindre les feux de route, tirer de
nouveau le levier vers le volant (les
feux de croisement s'allument de
nouveau).APPELS DE PHARES
Tirer le levier vers le volant (1ère
position instable) fig. 60
indépendamment de la position de la
bague. Sur le combiné de bord, le
témoin
s'allume.
58F1A0065
59F1A0066
60F1A0067
49

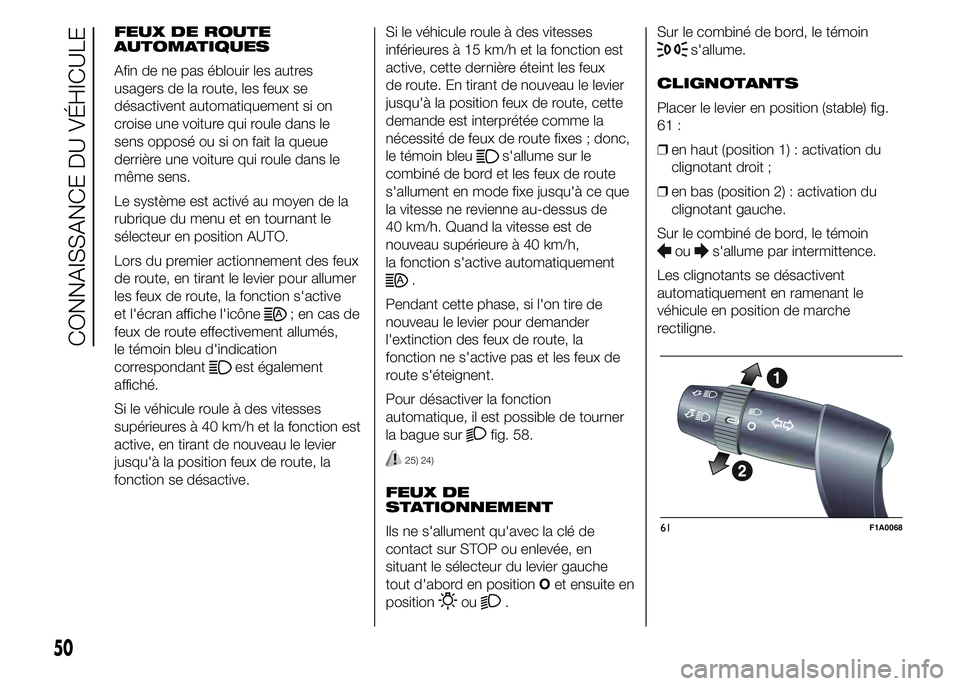

FEUX DE ROUTE
AUTOMATIQUES
Afin de ne pas éblouir les autres
usagers de la route, les feux se
désactivent automatiquement si on
croise une voiture qui roule dans le
sens opposé ou si on fait la queue
derrière une voiture qui roule dans le
même sens.
Le système est activé au moyen de la
rubrique du menu et en tournant le
sélecteur en position AUTO.
Lors du premier actionnement des feux
de route, en tirant le levier pour allumer
les feux de route, la fonction s'active
et l'écran affiche l'icône
; en cas de
feux de route effectivement allumés,
le témoin bleu d'indication
correspondant
est également
affiché.
Si le véhicule roule à des vitesses
supérieures à 40 km/h et la fonction est
active, en tirant de nouveau le levier
jusqu'à la position feux de route, la
fonction se désactive.Si le véhicule roule à des vitesses
inférieures à 15 km/h et la fonction est
active, cette dernière éteint les feux
de route. En tirant de nouveau le levier
jusqu'à la position feux de route, cette
demande est interprétée comme la
nécessité de feux de route fixes ; donc,
le témoin bleu
s'allume sur le
combiné de bord et les feux de route
s'allument en mode fixe jusqu'à ce que
la vitesse ne revienne au-dessus de
40 km/h. Quand la vitesse est de
nouveau supérieure à 40 km/h,
la fonction s'active automatiquement
.
Pendant cette phase, si l'on tire de
nouveau le levier pour demander
l'extinction des feux de route, la
fonction ne s'active pas et les feux de
route s'éteignent.
Pour désactiver la fonction
automatique, il est possible de tourner
la bague sur
fig. 58.
25) 24)
FEUX DE
STATIONNEMENT
Ils ne s'allument qu'avec la clé de
contact sur STOP ou enlevée, en
situant le sélecteur du levier gauche
tout d'abord en positionOet ensuite en
position
ou.Sur le combiné de bord, le témoin
s'allume.
CLIGNOTANTS
Placer le levier en position (stable) fig.
61 :
❒en haut (position 1) : activation du
clignotant droit ;
❒en bas (position 2) : activation du
clignotant gauche.
Sur le combiné de bord, le témoin
ous'allume par intermittence.
Les clignotants se désactivent
automatiquement en ramenant le
véhicule en position de marche
rectiligne.
61F1A0068
50
CONNAISSANCE DU VÉHICULE

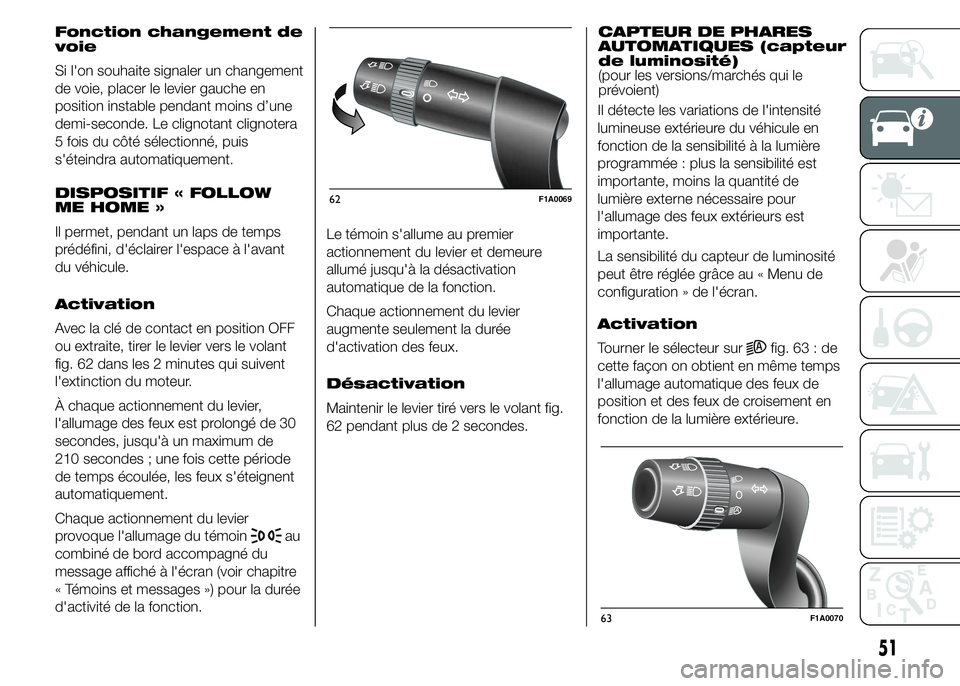

Fonction changement de
voie
Si l'on souhaite signaler un changement
de voie, placer le levier gauche en
position instable pendant moins d’une
demi-seconde. Le clignotant clignotera
5 fois du côté sélectionné, puis
s'éteindra automatiquement.
DISPOSITIF « FOLLOW
ME HOME »
Il permet, pendant un laps de temps
prédéfini, d'éclairer l'espace à l'avant
du véhicule.
Activation
Avec la clé de contact en position OFF
ou extraite, tirer le levier vers le volant
fig. 62 dans les 2 minutes qui suivent
l'extinction du moteur.
À chaque actionnement du levier,
l'allumage des feux est prolongé de 30
secondes, jusqu'à un maximum de
210 secondes ; une fois cette période
de temps écoulée, les feux s'éteignent
automatiquement.
Chaque actionnement du levier
provoque l'allumage du témoin
au
combiné de bord accompagné du
message affiché à l'écran (voir chapitre
« Témoins et messages ») pour la durée
d'activité de la fonction.Le témoin s'allume au premier
actionnement du levier et demeure
allumé jusqu'à la désactivation
automatique de la fonction.
Chaque actionnement du levier
augmente seulement la durée
d'activation des feux.
Désactivation
Maintenir le levier tiré vers le volant fig.
62 pendant plus de 2 secondes.CAPTEUR DE PHARES
AUTOMATIQUES (capteur
de luminosité)
(pour les versions/marchés qui le
prévoient)
Il détecte les variations de l'intensité
lumineuse extérieure du véhicule en
fonction de la sensibilité à la lumière
programmée : plus la sensibilité est
importante, moins la quantité de
lumière externe nécessaire pour
l'allumage des feux extérieurs est
importante.
La sensibilité du capteur de luminosité
peut être réglée grâce au « Menu de
configuration » de l'écran.
Activation
Tourner le sélecteur sur
fig. 63 : de
cette façon on obtient en même temps
l'allumage automatique des feux de
position et des feux de croisement en
fonction de la lumière extérieure.
62F1A0069
63F1A0070
51

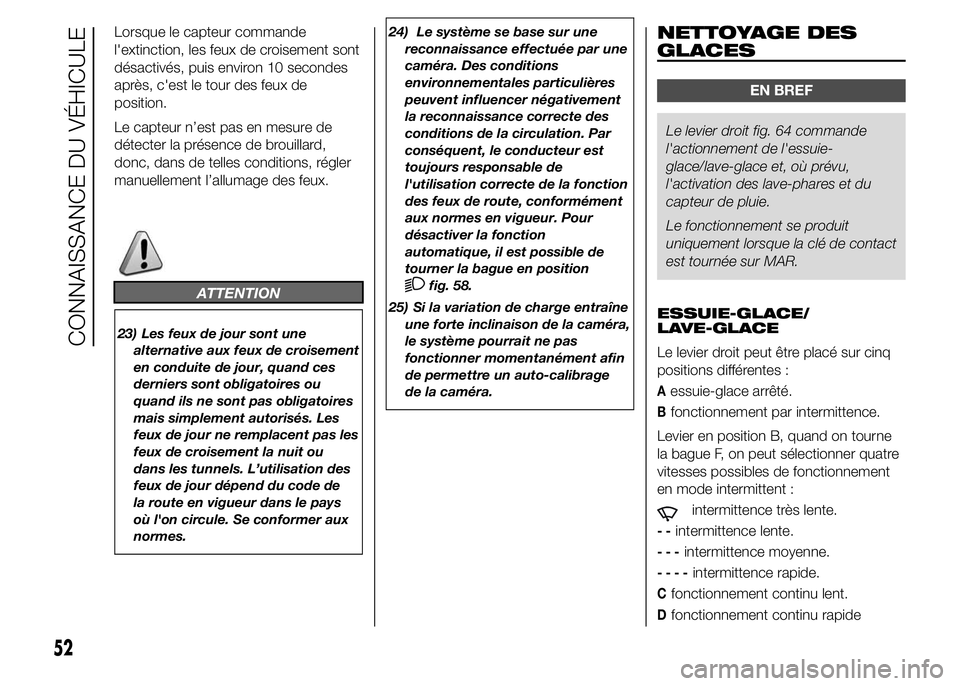

Lorsque le capteur commande
l'extinction, les feux de croisement sont
désactivés, puis environ 10 secondes
après, c'est le tour des feux de
position.
Le capteur n’est pas en mesure de
détecter la présence de brouillard,
donc, dans de telles conditions, régler
manuellement l’allumage des feux.
ATTENTION
23) Les feux de jour sont une
alternative aux feux de croisement
en conduite de jour, quand ces
derniers sont obligatoires ou
quand ils ne sont pas obligatoires
mais simplement autorisés. Les
feux de jour ne remplacent pas les
feux de croisement la nuit ou
dans les tunnels. L’utilisation des
feux de jour dépend du code de
la route en vigueur dans le pays
où l'on circule. Se conformer aux
normes.24) Le système se base sur une
reconnaissance effectuée par une
caméra. Des conditions
environnementales particulières
peuvent influencer négativement
la reconnaissance correcte des
conditions de la circulation. Par
conséquent, le conducteur est
toujours responsable de
l'utilisation correcte de la fonction
des feux de route, conformément
aux normes en vigueur. Pour
désactiver la fonction
automatique, il est possible de
tourner la bague en position
fig. 58.
25) Si la variation de charge entraîne
une forte inclinaison de la caméra,
le système pourrait ne pas
fonctionner momentanément afin
de permettre un auto-calibrage
de la caméra.
NETTOYAGE DES
GLACES
EN BREF
Le levier droit fig. 64 commande
l'actionnement de l'essuie-
glace/lave-glace et, où prévu,
l'activation des lave-phares et du
capteur de pluie.
Le fonctionnement se produit
uniquement lorsque la clé de contact
est tournée sur MAR.
ESSUIE-GLACE/
LAVE-GLACE
Le levier droit peut être placé sur cinq
positions différentes :
Aessuie-glace arrêté.
Bfonctionnement par intermittence.
Levier en position B, quand on tourne
la bague F, on peut sélectionner quatre
vitesses possibles de fonctionnement
en mode intermittent :
intermittence très lente.
--intermittence lente.
---intermittence moyenne.
----intermittence rapide.
Cfonctionnement continu lent.
Dfonctionnement continu rapide
52
CONNAISSANCE DU VÉHICULE

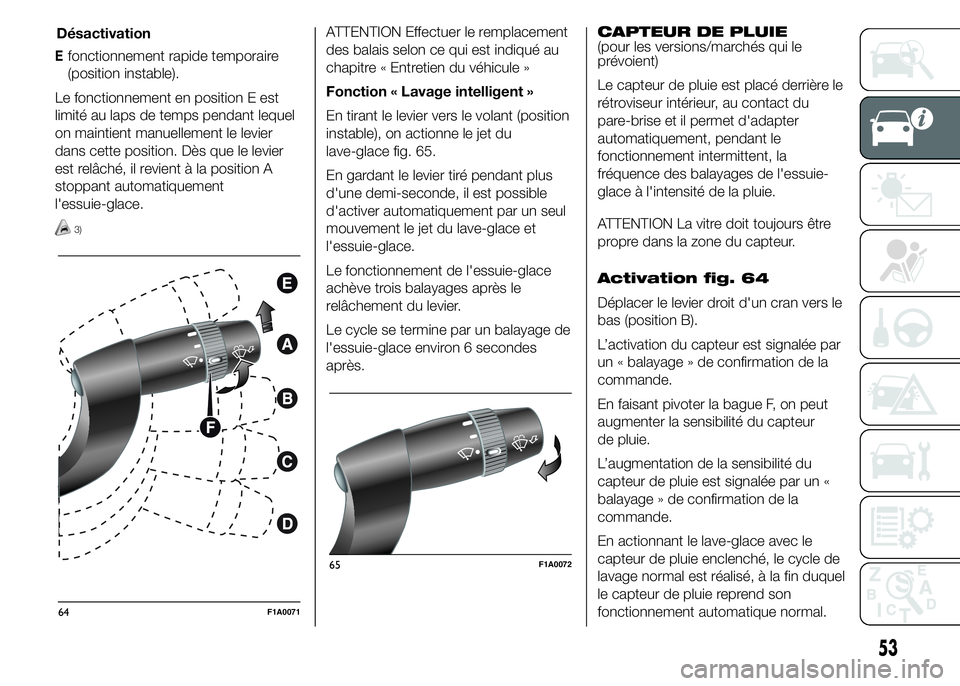

Efonctionnement rapide temporaire
(position instable).
Le fonctionnement en position E est
limité au laps de temps pendant lequel
on maintient manuellement le levier
dans cette position. Dès que le levier
est relâché, il revient à la position A
stoppant automatiquement
l'essuie-glace.
3)
ATTENTION Effectuer le remplacement
des balais selon ce qui est indiqué au
chapitre « Entretien du véhicule »
Fonction « Lavage intelligent »
En tirant le levier vers le volant (position
instable), on actionne le jet du
lave-glace fig. 65.
En gardant le levier tiré pendant plus
d'une demi-seconde, il est possible
d'activer automatiquement par un seul
mouvement le jet du lave-glace et
l'essuie-glace.
Le fonctionnement de l'essuie-glace
achève trois balayages après le
relâchement du levier.
Le cycle se termine par un balayage de
l'essuie-glace environ 6 secondes
après.CAPTEUR DE PLUIE
(pour les versions/marchés qui le
prévoient)
Le capteur de pluie est placé derrière le
rétroviseur intérieur, au contact du
pare-brise et il permet d'adapter
automatiquement, pendant le
fonctionnement intermittent, la
fréquence des balayages de l'essuie-
glace à l'intensité de la pluie.
ATTENTION La vitre doit toujours être
propre dans la zone du capteur.
Activation fig. 64
Déplacer le levier droit d'un cran vers le
bas (position B).
L’activation du capteur est signalée par
un « balayage » de confirmation de la
commande.
En faisant pivoter la bague F, on peut
augmenter la sensibilité du capteur
de pluie.
L’augmentation de la sensibilité du
capteur de pluie est signalée par un «
balayage » de confirmation de la
commande.
En actionnant le lave-glace avec le
capteur de pluie enclenché, le cycle de
lavage normal est réalisé, à la fin duquel
le capteur de pluie reprend son
fonctionnement automatique normal.
64F1A0071
65F1A0072
53

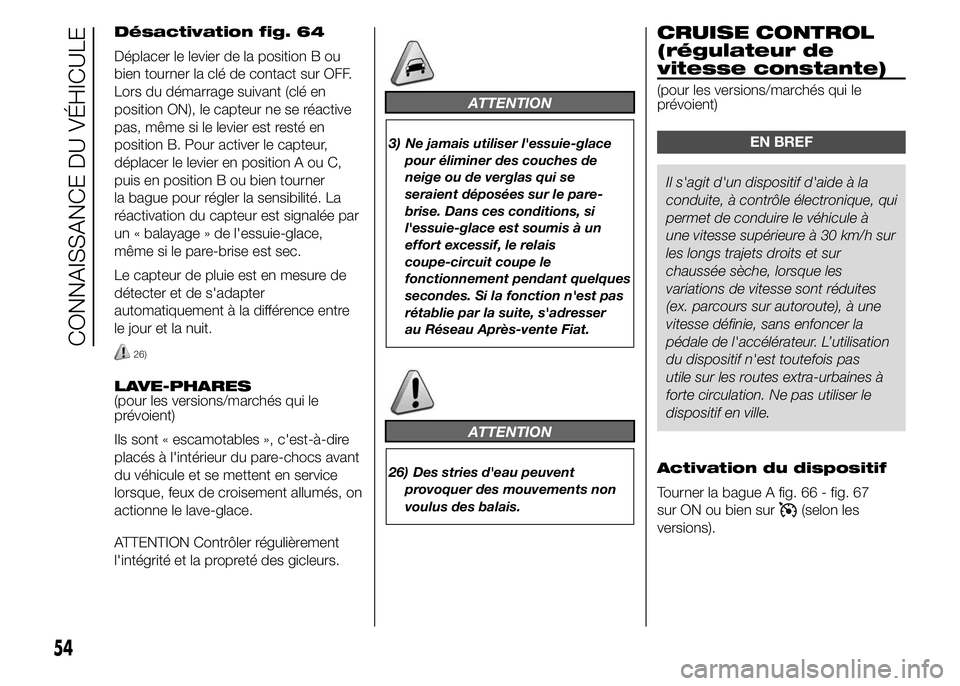

Désactivation

Désactivation fig. 64
Déplacer le levier de la position B ou
bien tourner la clé de contact sur OFF.
Lors du démarrage suivant (clé en
position ON), le capteur ne se réactive
pas, même si le levier est resté en
position B. Pour activer le capteur,
déplacer le levier en position A ou C,
puis en position B ou bien tourner
la bague pour régler la sensibilité. La
réactivation du capteur est signalée par
un « balayage » de l'essuie-glace,
même si le pare-brise est sec.
Le capteur de pluie est en mesure de
détecter et de s'adapter
automatiquement à la différence entre
le jour et la nuit.
26)
LAVE-PHARES
(pour les versions/marchés qui le
prévoient)
Ils sont « escamotables », c'est-à-dire
placés à l'intérieur du pare-chocs avant
du véhicule et se mettent en service
lorsque, feux de croisement allumés, on
actionne le lave-glace.
ATTENTION Contrôler régulièrement
l'intégrité et la propreté des gicleurs.
ATTENTION
3) Ne jamais utiliser l'essuie-glace
pour éliminer des couches de
neige ou de verglas qui se
seraient déposées sur le pare-
brise. Dans ces conditions, si
l'essuie-glace est soumis à un
effort excessif, le relais
coupe-circuit coupe le
fonctionnement pendant quelques
secondes. Si la fonction n'est pas
rétablie par la suite, s'adresser
au Réseau Après-vente Fiat.
ATTENTION
26) Des stries d'eau peuvent
provoquer des mouvements non
voulus des balais.
CRUISE CONTROL
(régulateur de
vitesse constante)
(pour les versions/marchés qui le
prévoient)
EN BREF
Il s'agit d'un dispositif d'aide à la
conduite, à contrôle électronique, qui
permet de conduire le véhicule à
une vitesse supérieure à 30 km/h sur
les longs trajets droits et sur
chaussée sèche, lorsque les
variations de vitesse sont réduites
(ex. parcours sur autoroute), à une
vitesse définie, sans enfoncer la
pédale de l'accélérateur. L’utilisation
du dispositif n'est toutefois pas
utile sur les routes extra-urbaines à
forte circulation. Ne pas utiliser le
dispositif en ville.
Activation du dispositif
Tourner la bague A fig. 66 - fig. 67
sur ON ou bien sur
(selon les
versions).
54
CONNAISSANCE DU VÉHICULE

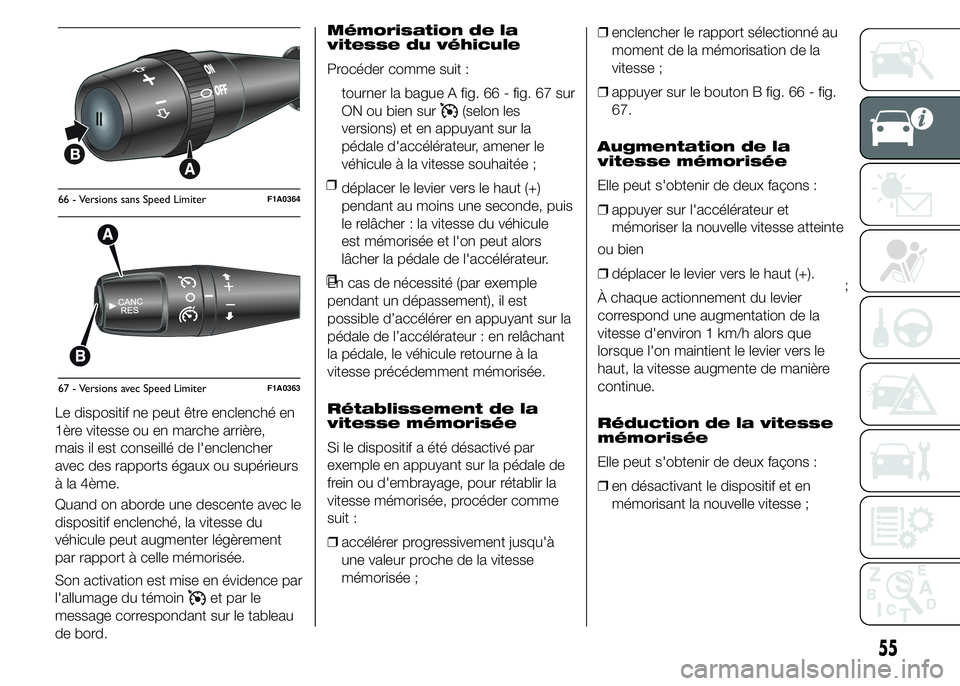

Le dispositif ne peut être enclenché en
1ère vitesse ou en marche arrière,
mais il est conseillé de l'enclencher
avec des rapports égaux ou supérieurs
à la 4ème.
Quand on aborde une descente avec le
dispositif enclenché, la vitesse du
véhicule peut augmenter légèrement
par rapport à celle mémorisée.
Son activation est mise en évidence par
l'allumage du témoin
et par le
message correspondant sur le tableau
de bord.Mémorisation de la
vitesse du véhicule
Procéder comme suit :
❒tourner la bague A fig. 66 - fig. 67 sur
ON ou bien sur
(selon les
versions) et en appuyant sur la
pédale d'accélérateur, amener le
véhicule à la vitesse souhaitée ;
❒déplacer le levier vers le haut (+)
pendant au moins une seconde, puis
le relâcher : la vitesse du véhicule
est mémorisée et l'on peut alors
lâcher la pédale de l'accélérateur.
En cas de nécessité (par exemple
pendant un dépassement), il est
possible d’accélérer en appuyant sur la
pédale de l’accélérateur : en relâchant
la pédale, le véhicule retourne à la
vitesse précédemment mémorisée.
Rétablissement de la
vitesse mémorisée
Si le dispositif a été désactivé par
exemple en appuyant sur la pédale de
frein ou d'embrayage, pour rétablir la
vitesse mémorisée, procéder comme
suit :
❒accélérer progressivement jusqu'à
une valeur proche de la vitesse
mémorisée ;❒enclencher le rapport sélectionné au
moment de la mémorisation de la
vitesse ;
❒appuyer sur le bouton B fig. 66 - fig.
67.
Augmentation de la
vitesse mémorisée
Elle peut s'obtenir de deux façons :
❒appuyer sur l'accélérateur et
mémoriser la nouvelle vitesse atteinte
; ou bien
❒déplacer le levier vers le haut (+).
À chaque actionnement du levier
correspond une augmentation de la
vitesse d'environ 1 km/h alors que
lorsque l'on maintient le levier vers le
haut, la vitesse augmente de manière
continue.
Réduction de la vitesse
mémorisée
Elle peut s'obtenir de deux façons :
❒en désactivant le dispositif et en
mémorisant la nouvelle vitesse ;
66 - Versions sans Speed LimiterF1A0364
67 - Versions avec Speed LimiterF1A0363
55

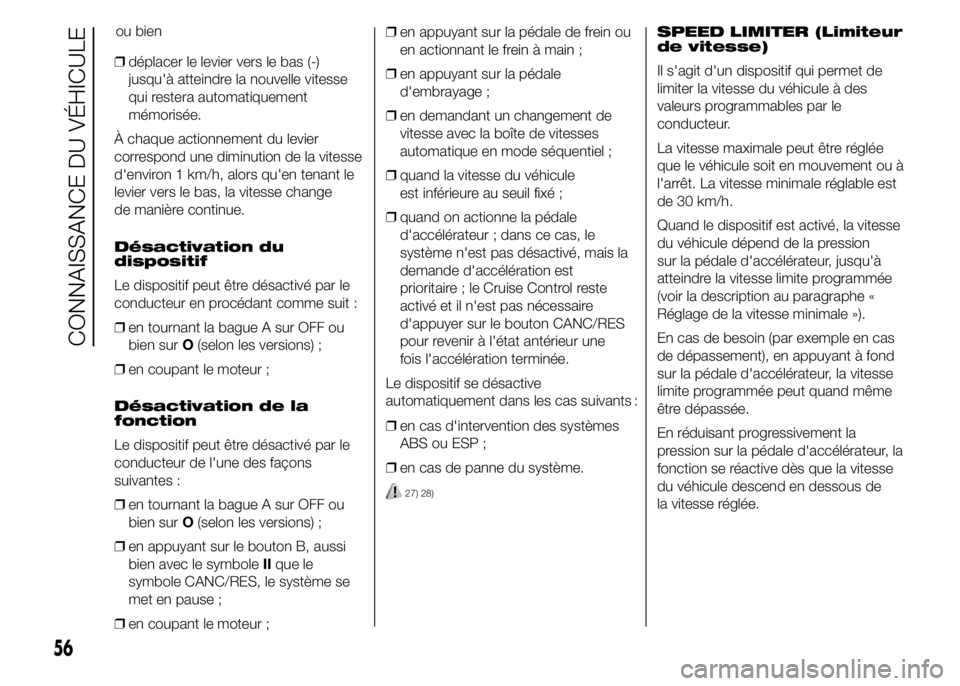

❒déplacer le levier vers le bas (-)
jusqu'à atteindre la nouvelle vitesse
qui restera automatiquement
mémorisée.
À chaque actionnement du levier
correspond une diminution de la vitesse
d'environ 1 km/h, alors qu'en tenant le
levier vers le bas, la vitesse change
de manière continue.
Désactivation du
dispositif
Le dispositif peut être désactivé par le
conducteur en procédant comme suit :
❒en tournant la bague A sur OFF ou
bien surO(selon les versions) ;
❒en coupant le moteur ;
Désactivation de la
fonction
Le dispositif peut être désactivé par le
conducteur de l'une des façons
suivantes :
❒en tournant la bague A sur OFF ou
bien surO(selon les versions) ;
❒en appuyant sur le bouton B, aussi
bien avec le symboleIIque le
symbole CANC/RES, le système se
met en pause ;
❒en coupant le moteur ;❒en appuyant sur la pédale de frein ou
en actionnant le frein à main ;
❒en appuyant sur la pédale
d'embrayage ;
❒en demandant un changement de
vitesse avec la boîte de vitesses
automatique en mode séquentiel ;
❒quand la vitesse du véhicule
est inférieure au seuil fixé ;
❒quand on actionne la pédale
d'accélérateur ; dans ce cas, le
système n'est pas désactivé, mais la
demande d'accélération est
prioritaire ; le Cruise Control reste
activé et il n'est pas nécessaire
d'appuyer sur le bouton CANC/RES
pour revenir à l'état antérieur une
fois l'accélération terminée.
Le dispositif se désactive
automatiquement dans les cas suivants :
❒en cas d'intervention des systèmes
ABS ou ESP ;
❒en cas de panne du système.
27) 28)
SPEED LIMITER (Limiteur
de vitesse)
Il s'agit d'un dispositif qui permet de
limiter la vitesse du véhicule à des
valeurs programmables par le
conducteur.
La vitesse maximale peut être réglée
que le véhicule soit en mouvement ou à
l'arrêt. La vitesse minimale réglable est
de 30 km/h.
Quand le dispositif est activé, la vitesse
du véhicule dépend de la pression
sur la pédale d'accélérateur, jusqu'à
atteindre la vitesse limite programmée
(voir la description au paragraphe «
Réglage de la vitesse minimale »).
En cas de besoin (par exemple en cas
de dépassement), en appuyant à fond
sur la pédale d'accélérateur, la vitesse
limite programmée peut quand même
être dépassée.
En réduisant progressivement la
pression sur la pédale d'accélérateur, la
fonction se réactive dès que la vitesse
du véhicule descend en dessous de
la vitesse réglée.
56
CONNAISSANCE DU VÉHICULE
ou bien
