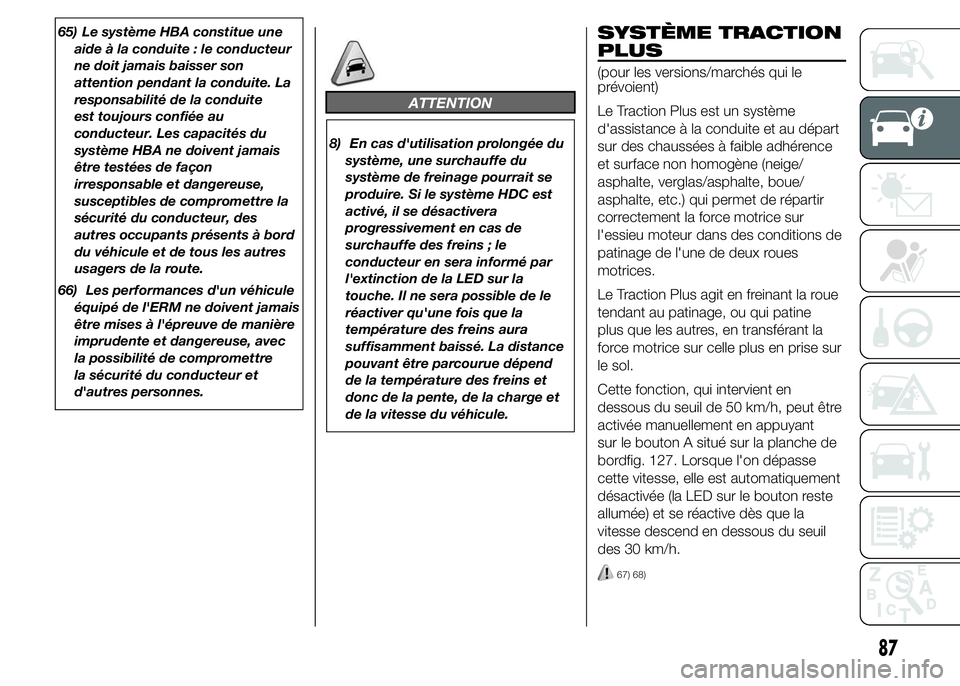

65) Le système HBA constitue une
aide à la conduite : le conducteur
ne doit jamais baisser son
attention pendant la conduite. La
responsabilité de la conduite
est toujours confiée au
conducteur. Les capacités du
système HBA ne doivent jamais
être testées de façon
irresponsable et dangereuse,
susceptibles de compromettre la
sécurité du conducteur, des
autres occupants présents à bord
du véhicule et de tous les autres
usagers de la route.
66) Les performances d'un véhicule
équipé de l'ERM ne doivent jamais
être mises à l'épreuve de manière
imprudente et dangereuse, avec
la possibilité de compromettre
la sécurité du conducteur et
d'autres personnes.
ATTENTION
8) En cas d'utilisation prolongée du
système, une surchauffe du
système de freinage pourrait se
produire. Si le système HDC est
activé, il se désactivera
progressivement en cas de
surchauffe des freins ; le
conducteur en sera informé par
l'extinction de la LED sur la
touche. Il ne sera possible de le
réactiver qu'une fois que la
température des freins aura
suffisamment baissé. La distance
pouvant être parcourue dépend
de la température des freins et
donc de la pente, de la charge et
de la vitesse du véhicule.
SYSTÈME TRACTION
PLUS
(pour les versions/marchés qui le
prévoient)
Le Traction Plus est un système
d'assistance à la conduite et au départ
sur des chaussées à faible adhérence
et surface non homogène (neige/
asphalte, verglas/asphalte, boue/
asphalte, etc.) qui permet de répartir
correctement la force motrice sur
l'essieu moteur dans des conditions de
patinage de l'une de deux roues
motrices.
Le Traction Plus agit en freinant la roue
tendant au patinage, ou qui patine
plus que les autres, en transférant la
force motrice sur celle plus en prise sur
le sol.
Cette fonction, qui intervient en
dessous du seuil de 50 km/h, peut être
activée manuellement en appuyant
sur le bouton A situé sur la planche de
bordfig. 127. Lorsque l'on dépasse
cette vitesse, elle est automatiquement
désactivée (la LED sur le bouton reste
allumée) et se réactive dès que la
vitesse descend en dessous du seuil
des 30 km/h.
67) 68)
87

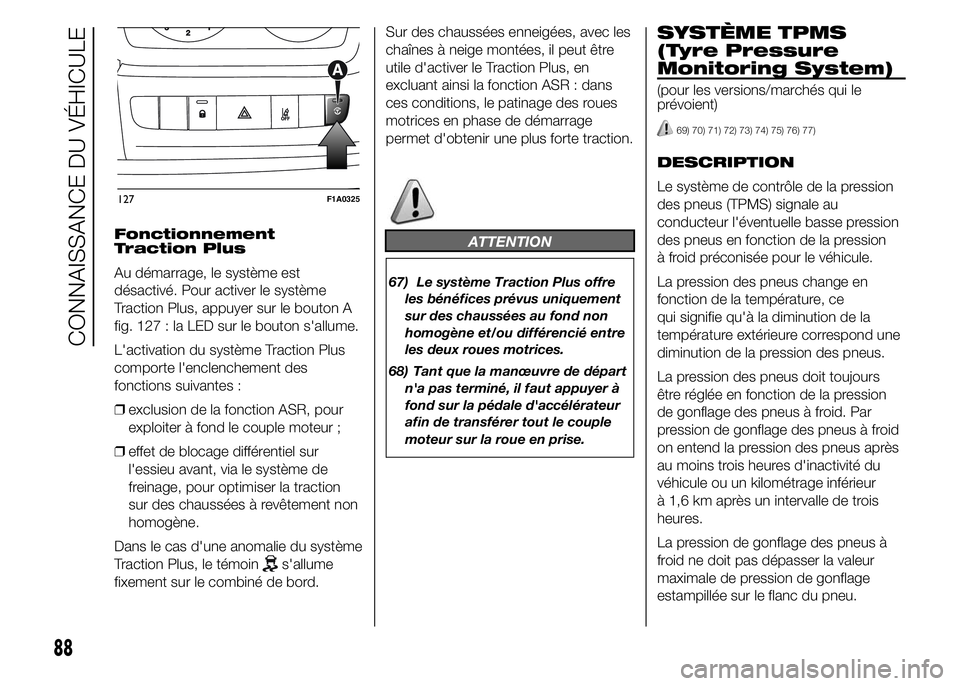

Fonctionnement
Traction Plus
Au démarrage, le système est
désactivé. Pour activer le système
Traction Plus, appuyer sur le bouton A
fig. 127 : la LED sur le bouton s'allume.
L'activation du système Traction Plus
comporte l'enclenchement des
fonctions suivantes :
❒exclusion de la fonction ASR, pour
exploiter à fond le couple moteur ;
❒effet de blocage différentiel sur
l'essieu avant, via le système de
freinage, pour optimiser la traction
sur des chaussées à revêtement non
homogène.
Dans le cas d'une anomalie du système
Traction Plus, le témoin
s'allume
fixement sur le combiné de bord.Sur des chaussées enneigées, avec les
chaînes à neige montées, il peut être
utile d'activer le Traction Plus, en
excluant ainsi la fonction ASR : dans
ces conditions, le patinage des roues
motrices en phase de démarrage
permet d'obtenir une plus forte traction.
ATTENTION
67) Le système Traction Plus offre
les bénéfices prévus uniquement
sur des chaussées au fond non
homogène et/ou différencié entre
les deux roues motrices.
68) Tant que la manœuvre de départ
n'a pas terminé, il faut appuyer à
fond sur la pédale d'accélérateur
afin de transférer tout le couple
moteur sur la roue en prise.
SYSTÈME TPMS
(Tyre Pressure
Monitoring System)
(pour les versions/marchés qui le
prévoient)
69) 70) 71) 72) 73) 74) 75) 76) 77)
DESCRIPTION
Le système de contrôle de la pression
des pneus (TPMS) signale au
conducteur l'éventuelle basse pression
des pneus en fonction de la pression
à froid préconisée pour le véhicule.
La pression des pneus change en
fonction de la température, ce
qui signifie qu'à la diminution de la
température extérieure correspond une
diminution de la pression des pneus.
La pression des pneus doit toujours
être réglée en fonction de la pression
de gonflage des pneus à froid. Par
pression de gonflage des pneus à froid
on entend la pression des pneus après
au moins trois heures d'inactivité du
véhicule ou un kilométrage inférieur
à 1,6 km après un intervalle de trois
heures.
La pression de gonflage des pneus à
froid ne doit pas dépasser la valeur
maximale de pression de gonflage
estampillée sur le flanc du pneu.
127F1A0325
88
CONNAISSANCE DU VÉHICULE

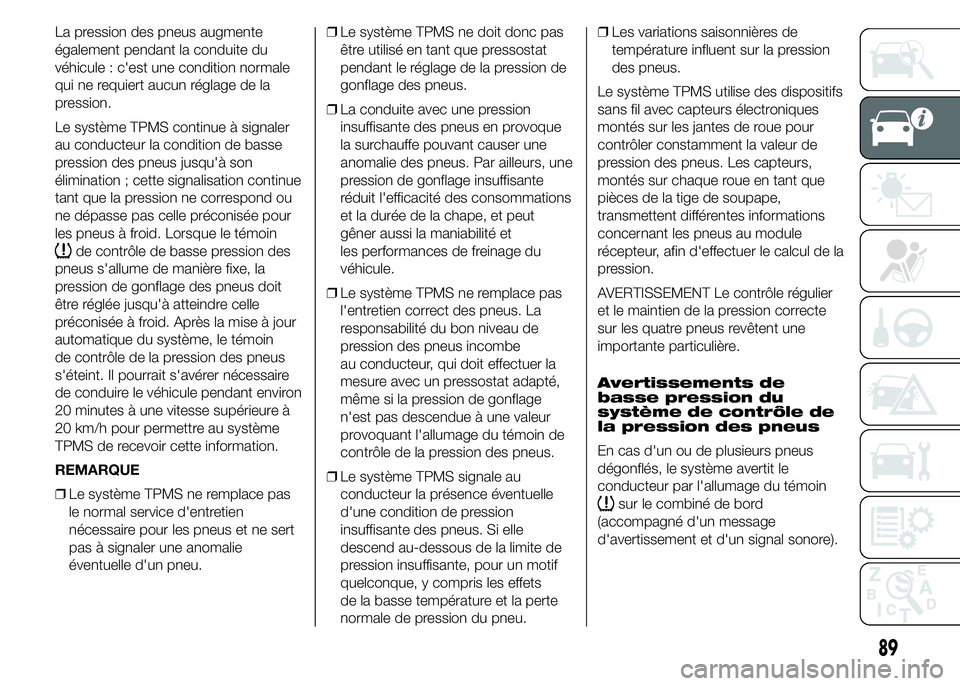

La pression des pneus augmente
également pendant la conduite du
véhicule : c'est une condition normale
qui ne requiert aucun réglage de la
pression.
Le système TPMS continue à signaler
au conducteur la condition de basse
pression des pneus jusqu'à son
élimination ; cette signalisation continue
tant que la pression ne correspond ou
ne dépasse pas celle préconisée pour
les pneus à froid. Lorsque le témoin
de contrôle de basse pression des
pneus s'allume de manière fixe, la
pression de gonflage des pneus doit
être réglée jusqu'à atteindre celle
préconisée à froid. Après la mise à jour
automatique du système, le témoin
de contrôle de la pression des pneus
s'éteint. Il pourrait s'avérer nécessaire
de conduire le véhicule pendant environ
20 minutes à une vitesse supérieure à
20 km/h pour permettre au système
TPMS de recevoir cette information.
REMARQUE
❒Le système TPMS ne remplace pas
le normal service d'entretien
nécessaire pour les pneus et ne sert
pas à signaler une anomalie
éventuelle d'un pneu.❒Le système TPMS ne doit donc pas
être utilisé en tant que pressostat
pendant le réglage de la pression de
gonflage des pneus.
❒La conduite avec une pression
insuffisante des pneus en provoque
la surchauffe pouvant causer une
anomalie des pneus. Par ailleurs, une
pression de gonflage insuffisante
réduit l'efficacité des consommations
et la durée de la chape, et peut
gêner aussi la maniabilité et
les performances de freinage du
véhicule.
❒Le système TPMS ne remplace pas
l'entretien correct des pneus. La
responsabilité du bon niveau de
pression des pneus incombe
au conducteur, qui doit effectuer la
mesure avec un pressostat adapté,
même si la pression de gonflage
n'est pas descendue à une valeur
provoquant l'allumage du témoin de
contrôle de la pression des pneus.
❒Le système TPMS signale au
conducteur la présence éventuelle
d'une condition de pression
insuffisante des pneus. Si elle
descend au-dessous de la limite de
pression insuffisante, pour un motif
quelconque, y compris les effets
de la basse température et la perte
normale de pression du pneu.❒Les variations saisonnières de
température influent sur la pression
des pneus.
Le système TPMS utilise des dispositifs
sans fil avec capteurs électroniques
montés sur les jantes de roue pour
contrôler constamment la valeur de
pression des pneus. Les capteurs,
montés sur chaque roue en tant que
pièces de la tige de soupape,
transmettent différentes informations
concernant les pneus au module
récepteur, afin d'effectuer le calcul de la
pression.
AVERTISSEMENT Le contrôle régulier
et le maintien de la pression correcte
sur les quatre pneus revêtent une
importante particulière.
Avertissements de
basse pression du
système de contrôle de
la pression des pneus
En cas d'un ou de plusieurs pneus
dégonflés, le système avertit le
conducteur par l'allumage du témoin
sur le combiné de bord
(accompagné d'un message
d'avertissement et d'un signal sonore).
89

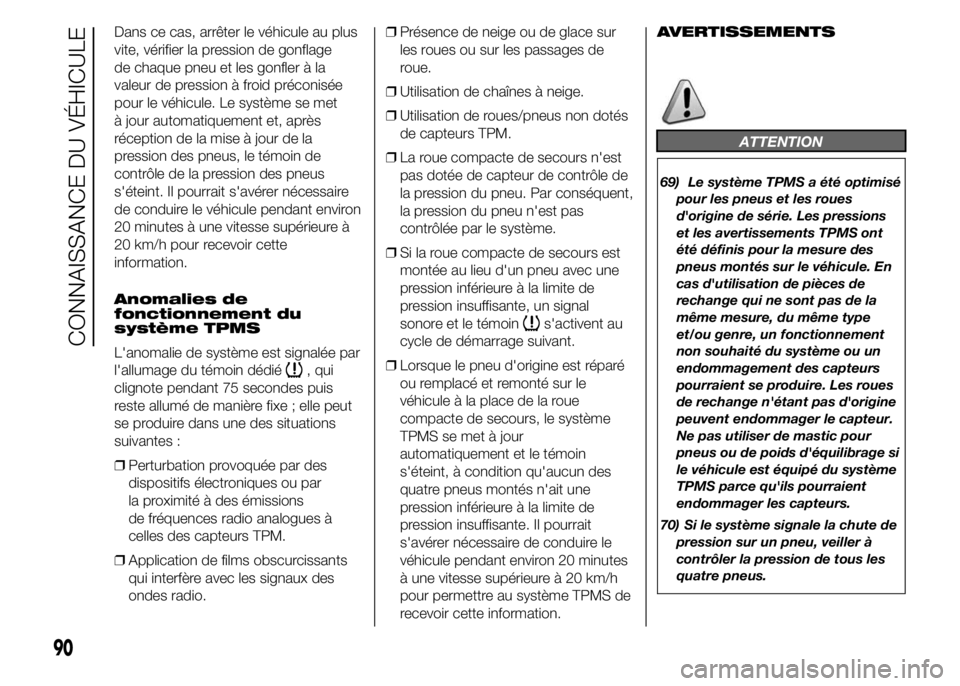

Dans ce cas, arrêter le véhicule au plus
vite, vérifier la pression de gonflage
de chaque pneu et les gonfler à la
valeur de pression à froid préconisée
pour le véhicule. Le système se met
à jour automatiquement et, après
réception de la mise à jour de la
pression des pneus, le témoin de
contrôle de la pression des pneus
s'éteint. Il pourrait s'avérer nécessaire
de conduire le véhicule pendant environ
20 minutes à une vitesse supérieure à
20 km/h pour recevoir cette
information.
Anomalies de
fonctionnement du
système TPMS
L'anomalie de système est signalée par
l'allumage du témoin dédié
, qui
clignote pendant 75 secondes puis
reste allumé de manière fixe ; elle peut
se produire dans une des situations
suivantes :
❒Perturbation provoquée par des
dispositifs électroniques ou par
la proximité à des émissions
de fréquences radio analogues à
celles des capteurs TPM.
❒Application de films obscurcissants
qui interfère avec les signaux des
ondes radio.❒Présence de neige ou de glace sur
les roues ou sur les passages de
roue.
❒Utilisation de chaînes à neige.
❒Utilisation de roues/pneus non dotés
de capteurs TPM.
❒La roue compacte de secours n'est
pas dotée de capteur de contrôle de
la pression du pneu. Par conséquent,
la pression du pneu n'est pas
contrôlée par le système.
❒Si la roue compacte de secours est
montée au lieu d'un pneu avec une
pression inférieure à la limite de
pression insuffisante, un signal
sonore et le témoin
s'activent au
cycle de démarrage suivant.
❒Lorsque le pneu d'origine est réparé
ou remplacé et remonté sur le
véhicule à la place de la roue
compacte de secours, le système
TPMS se met à jour
automatiquement et le témoin
s'éteint, à condition qu'aucun des
quatre pneus montés n'ait une
pression inférieure à la limite de
pression insuffisante. Il pourrait
s'avérer nécessaire de conduire le
véhicule pendant environ 20 minutes
à une vitesse supérieure à 20 km/h
pour permettre au système TPMS de
recevoir cette information.AVERTISSEMENTS
ATTENTION
69) Le système TPMS a été optimisé
pour les pneus et les roues
d'origine de série. Les pressions
et les avertissements TPMS ont
été définis pour la mesure des
pneus montés sur le véhicule. En
cas d'utilisation de pièces de
rechange qui ne sont pas de la
même mesure, du même type
et/ou genre, un fonctionnement
non souhaité du système ou un
endommagement des capteurs
pourraient se produire. Les roues
de rechange n'étant pas d'origine
peuvent endommager le capteur.
Ne pas utiliser de mastic pour
pneus ou de poids d'équilibrage si
le véhicule est équipé du système
TPMS parce qu'ils pourraient
endommager les capteurs.
70) Si le système signale la chute de
pression sur un pneu, veiller à
contrôler la pression de tous les
quatre pneus.
90
CONNAISSANCE DU VÉHICULE

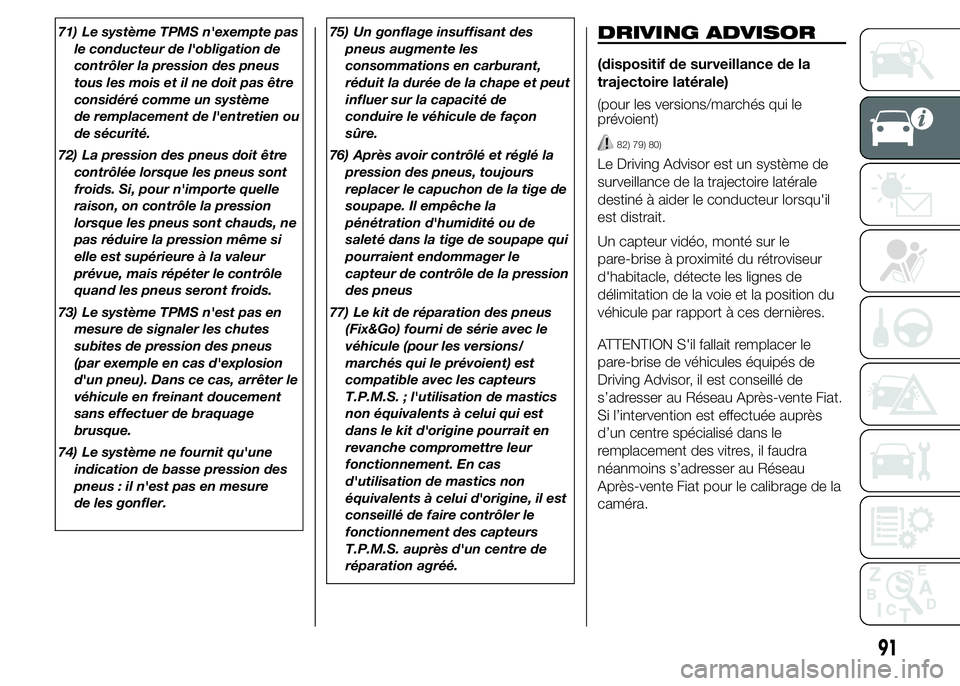

71) Le système TPMS n'exempte pas
le conducteur de l'obligation de
contrôler la pression des pneus
tous les mois et il ne doit pas être
considéré comme un système
de remplacement de l'entretien ou
de sécurité.
72) La pression des pneus doit être
contrôlée lorsque les pneus sont
froids. Si, pour n'importe quelle
raison, on contrôle la pression
lorsque les pneus sont chauds, ne
pas réduire la pression même si
elle est supérieure à la valeur
prévue, mais répéter le contrôle
quand les pneus seront froids.
73) Le système TPMS n'est pas en
mesure de signaler les chutes
subites de pression des pneus
(par exemple en cas d'explosion
d'un pneu). Dans ce cas, arrêter le
véhicule en freinant doucement
sans effectuer de braquage
brusque.
74) Le système ne fournit qu'une
indication de basse pression des
pneus : il n'est pas en mesure
de les gonfler.75) Un gonflage insuffisant des
pneus augmente les
consommations en carburant,
réduit la durée de la chape et peut
influer sur la capacité de
conduire le véhicule de façon
sûre.
76) Après avoir contrôlé et réglé la
pression des pneus, toujours
replacer le capuchon de la tige de
soupape. Il empêche la
pénétration d'humidité ou de
saleté dans la tige de soupape qui
pourraient endommager le
capteur de contrôle de la pression
des pneus
77) Le kit de réparation des pneus
(Fix&Go) fourni de série avec le
véhicule (pour les versions/
marchés qui le prévoient) est
compatible avec les capteurs
T.P.M.S. ; l'utilisation de mastics
non équivalents à celui qui est
dans le kit d'origine pourrait en
revanche compromettre leur
fonctionnement. En cas
d'utilisation de mastics non
équivalents à celui d'origine, il est
conseillé de faire contrôler le
fonctionnement des capteurs
T.P.M.S. auprès d'un centre de
réparation agréé.DRIVING ADVISOR
(dispositif de surveillance de la
trajectoire latérale)
(pour les versions/marchés qui le
prévoient)
82) 79) 80)
Le Driving Advisor est un système de
surveillance de la trajectoire latérale
destiné à aider le conducteur lorsqu'il
est distrait.
Un capteur vidéo, monté sur le
pare-brise à proximité du rétroviseur
d'habitacle, détecte les lignes de
délimitation de la voie et la position du
véhicule par rapport à ces dernières.
ATTENTION S'il fallait remplacer le
pare-brise de véhicules équipés de
Driving Advisor, il est conseillé de
s’adresser au Réseau Après-vente Fiat.
Si l’intervention est effectuée auprès
d’un centre spécialisé dans le
remplacement des vitres, il faudra
néanmoins s’adresser au Réseau
Après-vente Fiat pour le calibrage de la
caméra.
91

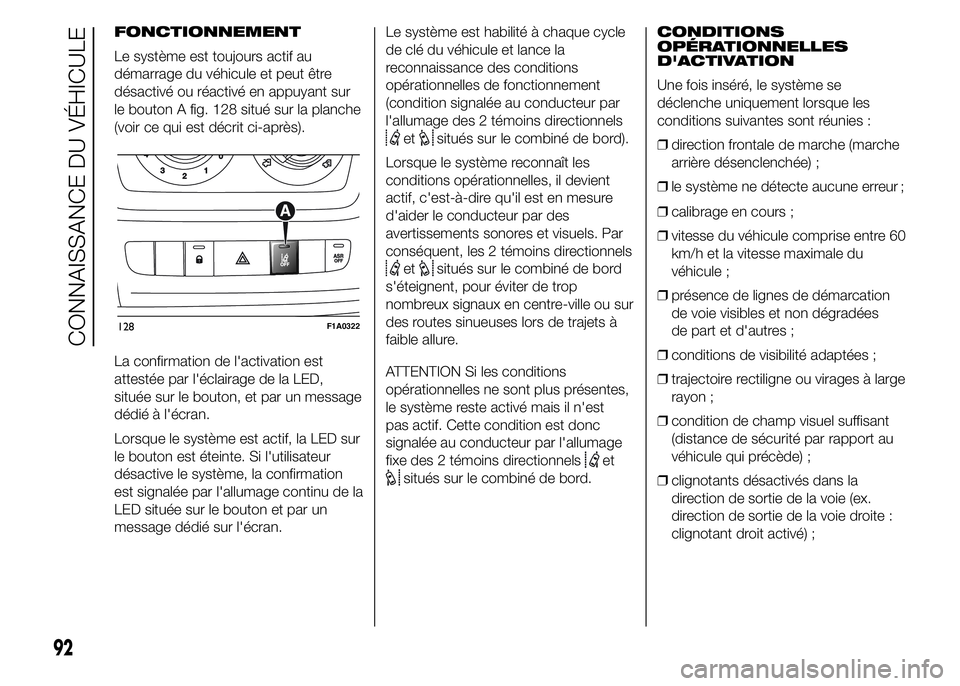

FONCTIONNEMENT
Le système est toujours actif au
démarrage du véhicule et peut être
désactivé ou réactivé en appuyant sur
le bouton A fig. 128 situé sur la planche
(voir ce qui est décrit ci-après).
La confirmation de l'activation est
attestée par l'éclairage de la LED,
située sur le bouton, et par un message
dédié à l'écran.
Lorsque le système est actif, la LED sur
le bouton est éteinte. Si l'utilisateur
désactive le système, la confirmation
est signalée par l'allumage continu de la
LED située sur le bouton et par un
message dédié sur l'écran.Le système est habilité à chaque cycle
de clé du véhicule et lance la
reconnaissance des conditions
opérationnelles de fonctionnement
(condition signalée au conducteur par
l'allumage des 2 témoins directionnels
etsitués sur le combiné de bord).
Lorsque le système reconnaît les
conditions opérationnelles, il devient
actif, c'est-à-dire qu'il est en mesure
d'aider le conducteur par des
avertissements sonores et visuels. Par
conséquent, les 2 témoins directionnels
etsitués sur le combiné de bord
s'éteignent, pour éviter de trop
nombreux signaux en centre-ville ou sur
des routes sinueuses lors de trajets à
faible allure.
ATTENTION Si les conditions
opérationnelles ne sont plus présentes,
le système reste activé mais il n'est
pas actif. Cette condition est donc
signalée au conducteur par l'allumage
fixe des 2 témoins directionnels
et
situés sur le combiné de bord.CONDITIONS
OPÉRATIONNELLES
D'ACTIVATION
Une fois inséré, le système se
déclenche uniquement lorsque les
conditions suivantes sont réunies :
❒direction frontale de marche (marche
arrière désenclenchée) ;
❒le système ne détecte aucune erreur ;
❒calibrage en cours ;
❒vitesse du véhicule comprise entre 60
km/h et la vitesse maximale du
véhicule ;
❒présence de lignes de démarcation
de voie visibles et non dégradées
de part et d'autres ;
❒conditions de visibilité adaptées ;
❒trajectoire rectiligne ou virages à large
rayon ;
❒condition de champ visuel suffisant
(distance de sécurité par rapport au
véhicule qui précède) ;
❒clignotants désactivés dans la
direction de sortie de la voie (ex.
direction de sortie de la voie droite :
clignotant droit activé) ;
128F1A0322
92
CONNAISSANCE DU VÉHICULE

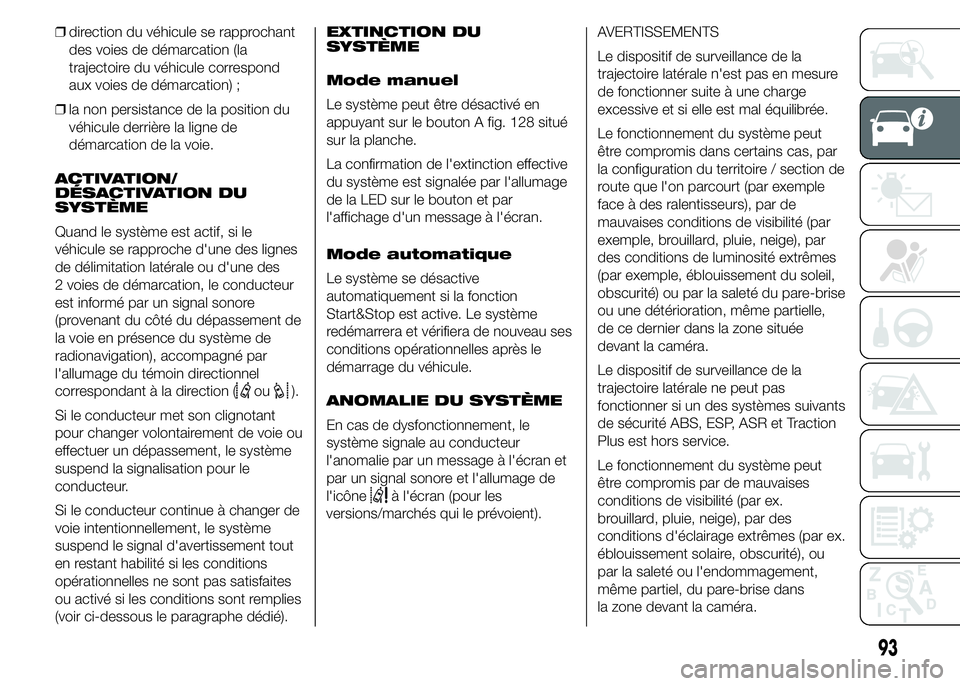

❒direction du véhicule se rapprochant
des voies de démarcation (la
trajectoire du véhicule correspond
aux voies de démarcation) ;
❒la non persistance de la position du
véhicule derrière la ligne de
démarcation de la voie.
ACTIVATION/
DÉSACTIVATION DU
SYSTÈME
Quand le système est actif, si le
véhicule se rapproche d'une des lignes
de délimitation latérale ou d'une des
2 voies de démarcation, le conducteur
est informé par un signal sonore
(provenant du côté du dépassement de
la voie en présence du système de
radionavigation), accompagné par
l'allumage du témoin directionnel
correspondant à la direction (
ou).
Si le conducteur met son clignotant
pour changer volontairement de voie ou
effectuer un dépassement, le système
suspend la signalisation pour le
conducteur.
Si le conducteur continue à changer de
voie intentionnellement, le système
suspend le signal d'avertissement tout
en restant habilité si les conditions
opérationnelles ne sont pas satisfaites
ou activé si les conditions sont remplies
(voir ci-dessous le paragraphe dédié).EXTINCTION DU
SYSTÈME
Mode manuel
Le système peut être désactivé en
appuyant sur le bouton A fig. 128 situé
sur la planche.
La confirmation de l'extinction effective
du système est signalée par l'allumage
de la LED sur le bouton et par
l'affichage d'un message à l'écran.
Mode automatique
Le système se désactive
automatiquement si la fonction
Start&Stop est active. Le système
redémarrera et vérifiera de nouveau ses
conditions opérationnelles après le
démarrage du véhicule.
ANOMALIE DU SYSTÈME
En cas de dysfonctionnement, le
système signale au conducteur
l'anomalie par un message à l'écran et
par un signal sonore et l'allumage de
l'icône
à l'écran (pour les
versions/marchés qui le prévoient).AVERTISSEMENTS
Le dispositif de surveillance de la
trajectoire latérale n'est pas en mesure
de fonctionner suite à une charge
excessive et si elle est mal équilibrée.
Le fonctionnement du système peut
être compromis dans certains cas, par
la configuration du territoire / section de
route que l'on parcourt (par exemple
face à des ralentisseurs), par de
mauvaises conditions de visibilité (par
exemple, brouillard, pluie, neige), par
des conditions de luminosité extrêmes
(par exemple, éblouissement du soleil,
obscurité) ou par la saleté du pare-brise
ou une détérioration, même partielle,
de ce dernier dans la zone située
devant la caméra.
Le dispositif de surveillance de la
trajectoire latérale ne peut pas
fonctionner si un des systèmes suivants
de sécurité ABS, ESP, ASR et Traction
Plus est hors service.
Le fonctionnement du système peut
être compromis par de mauvaises
conditions de visibilité (par ex.
brouillard, pluie, neige), par des
conditions d'éclairage extrêmes (par ex.
éblouissement solaire, obscurité), ou
par la saleté ou l'endommagement,
même partiel, du pare-brise dans
la zone devant la caméra.
93

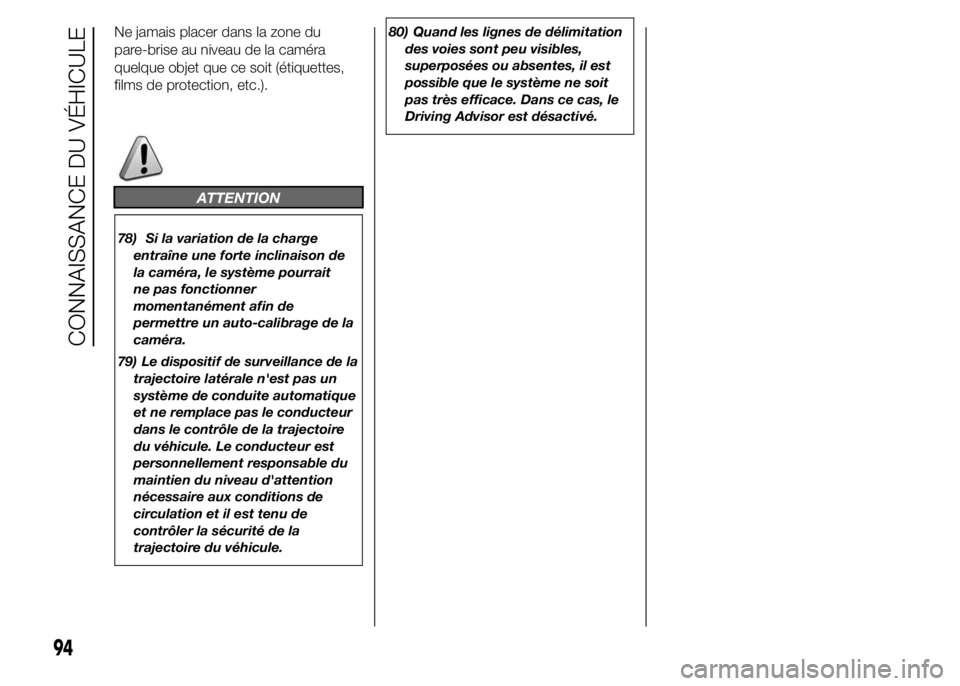

Ne jamais placer dans la zone du
pare-brise au niveau de la caméra
quelque objet que ce soit (étiquettes,
films de protection, etc.).
ATTENTION
78) Si la variation de la charge
entraîne une forte inclinaison de
la caméra, le système pourrait
ne pas fonctionner
momentanément afin de
permettre un auto-calibrage de la
caméra.
79) Le dispositif de surveillance de la
trajectoire latérale n'est pas un
système de conduite automatique
et ne remplace pas le conducteur
dans le contrôle de la trajectoire
du véhicule. Le conducteur est
personnellement responsable du
maintien du niveau d'attention
nécessaire aux conditions de
circulation et il est tenu de
contrôler la sécurité de la
trajectoire du véhicule.80) Quand les lignes de délimitation
des voies sont peu visibles,
superposées ou absentes, il est
possible que le système ne soit
pas très efficace. Dans ce cas, le
Driving Advisor est désactivé.
94
CONNAISSANCE DU VÉHICULE

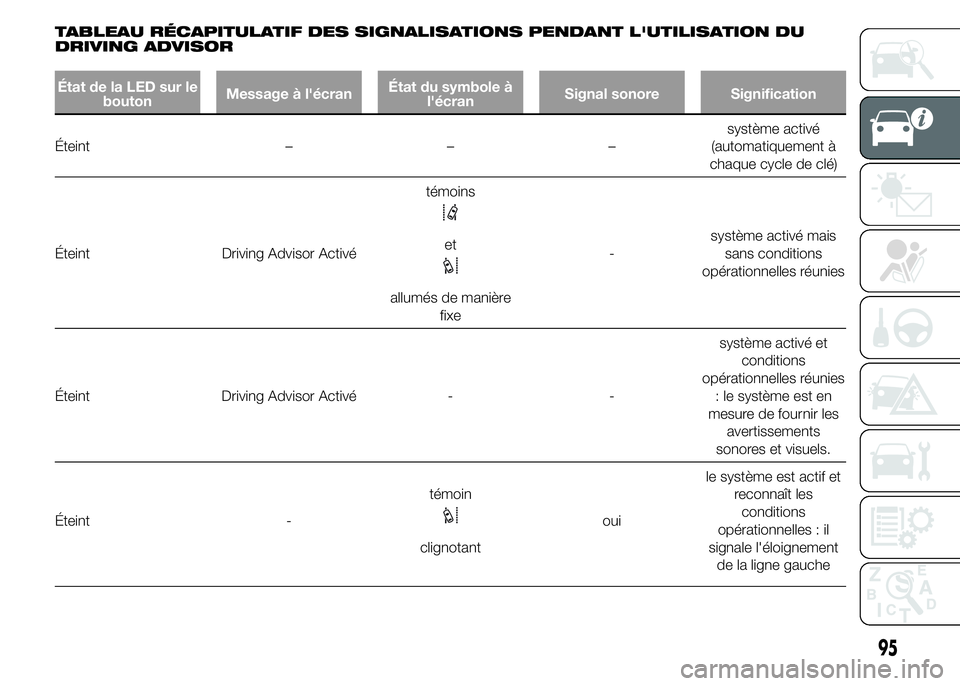

TABLEAU RÉCAPITULATIF DES SIGNALISATIONS PENDANT L'UTILISATION DU
DRIVING ADVISOR
État de la LED sur le
boutonMessage à l'écranÉtat du symbole à
l'écranSignal sonore Signification
Éteint – – –système activé
(automatiquement à
chaque cycle de clé)
Éteint Driving Advisor Activétémoins
et
allumés de manière
fixe-système activé mais
sans conditions
opérationnelles réunies
Éteint Driving Advisor Activé - -système activé et
conditions
opérationnelles réunies
: le système est en
mesure de fournir les
avertissements
sonores et visuels.
Éteint -témoin
clignotantouile système est actif et
reconnaît les
conditions
opérationnelles : il
signale l'éloignement
de la ligne gauche
95

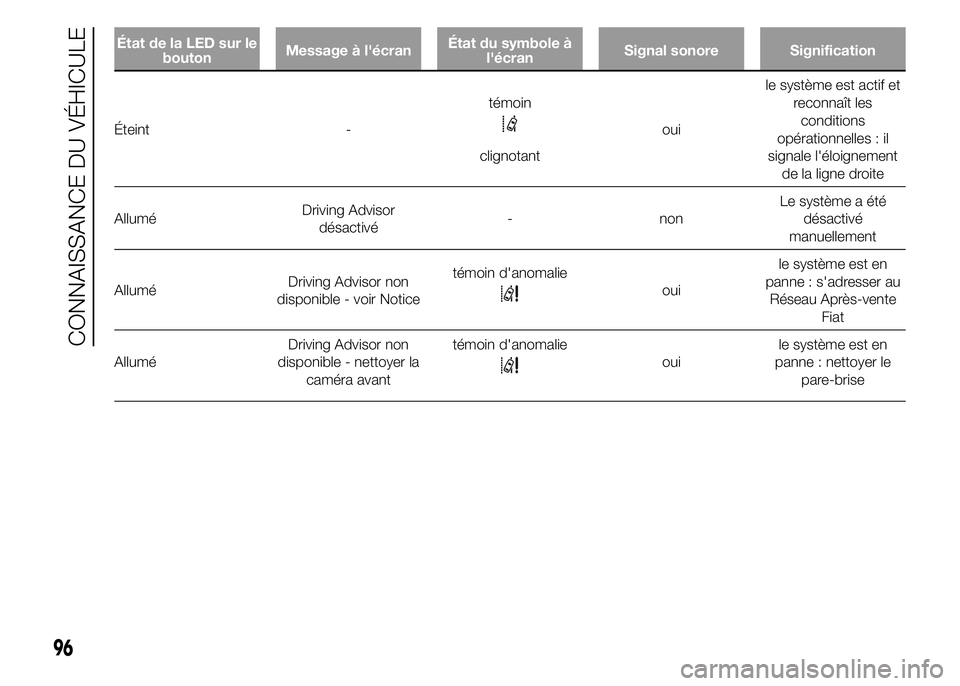

État de la LED sur le
boutonMessage à l'écranÉtat du symbole à
l'écranSignal sonore Signification
Éteint -témoin
clignotantouile système est actif et
reconnaît les
conditions
opérationnelles : il
signale l'éloignement
de la ligne droite
AlluméDriving Advisor
désactivé- nonLe système a été
désactivé
manuellement
AlluméDriving Advisor non
disponible - voir Noticetémoin d'anomalie
ouile système est en
panne : s'adresser au
Réseau Après-vente
Fiat
AlluméDriving Advisor non
disponible - nettoyer la
caméra avanttémoin d'anomalie
ouile système est en
panne : nettoyer le
pare-brise
96
CONNAISSANCE DU VÉHICULE
