FIAT DUCATO 2015 Návod k použití a údržbě (in Czech)

87545 kg
88560 kg
89580 kg
90600 kg
91615 kg
92630 kg
93650 kg
94670 kg
95690 kg
96710 kg
97730 kg
98750 kg
99775 kg
100800 kg
101825 kg
102850 kg
103875 kg
104900 kg
105925 kg
106950 kg
107975 kg
1081000 kg
1091030 kg
1101060 kg
1111090 kg
1121120 kg
1131150 kg
1141180 kg
1151215 kg
1161250 kg
1171285 kg
1181320 kg
1191360 kg

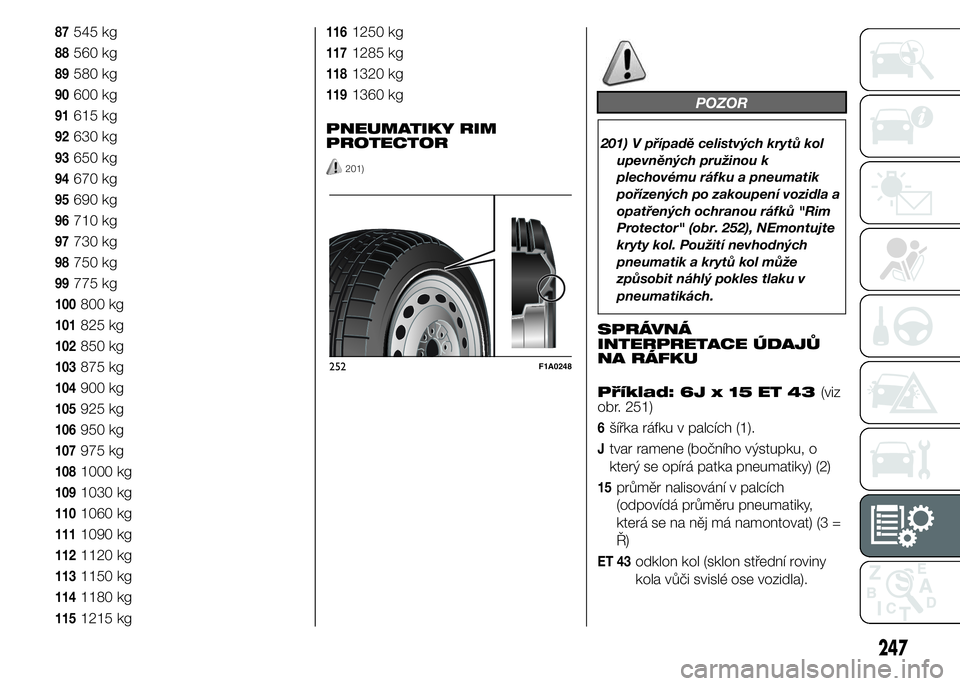

PNEUMATIKY RIM
PROTECTOR
201)
POZOR
201) V případě celistvých krytů kol
upevněných pružinou k
plechovému ráfku a pneumatik
pořízených po zakoupení vozidla a
opatřených ochranou ráfků "Rim
Protector" (obr. 252), NEmontujte
kryty kol. Použití nevhodných
pneumatik a krytů kol může
způsobit náhlý pokles tlaku v
pneumatikách.
SPRÁVNÁ
INTERPRETACE ÚDAJŮ
NA RÁFKU
Příklad: 6J x 15 ET 43(viz
obr. 251)
6šířka ráfku v palcích (1).
Jtvar ramene (bočního výstupku, o
který se opírá patka pneumatiky) (2)
15průměr nalisování v palcích
(odpovídá průměru pneumatiky,
která se na něj má namontovat) (3 =
Ř)
ET 43odklon kol (sklon střední roviny
kola vůči svislé ose vozidla).
252F1A0248
247

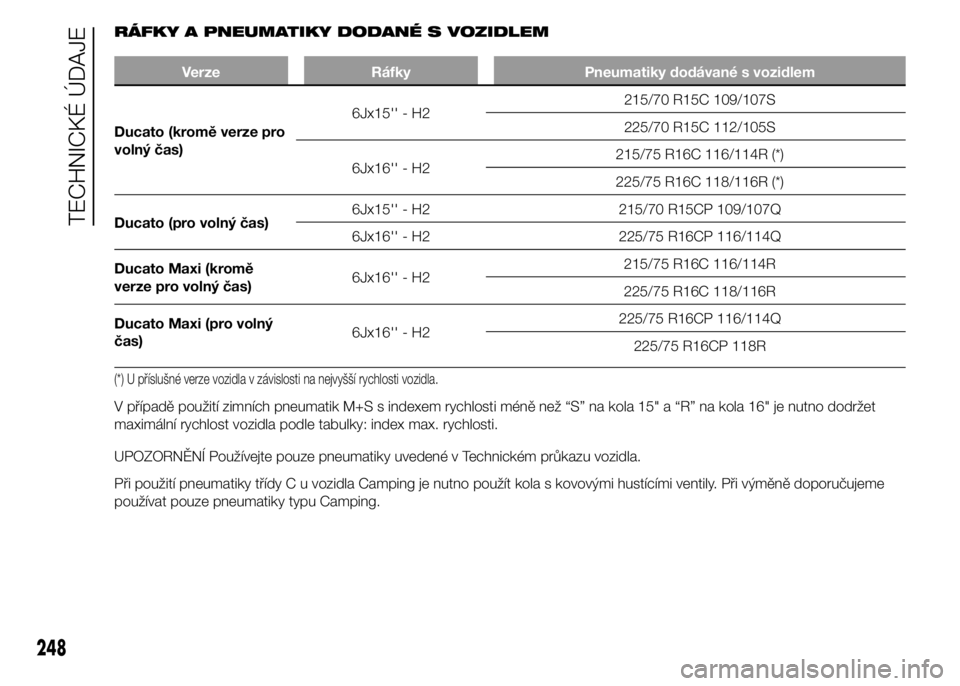

RÁFKY A PNEUMATIKY DODANÉ S VOZIDLEM
Verze Ráfky Pneumatiky dodávané s vozidlem
Ducato (kromě verze pro
volný čas)6Jx15'' - H2215/70 R15C 109/107S
225/70 R15C 112/105S
6Jx16'' - H2215/75 R16C 116/114R (*)
225/75 R16C 118/116R (*)
Ducato (pro volný čas)6Jx15'' - H2 215/70 R15CP 109/107Q
6Jx16'' - H2 225/75 R16CP 116/114Q
Ducato Maxi (kromě
verze pro volný čas)6Jx16'' - H2215/75 R16C 116/114R
225/75 R16C 118/116R
Ducato Maxi (pro volný
čas)6Jx16'' - H2225/75 R16CP 116/114Q
225/75 R16CP 118R
(*) U příslušné verze vozidla v závislosti na nejvyšší rychlosti vozidla..
V případě použití zimních pneumatik M+S s indexem rychlosti méně než “S” na kola 15" a “R” na kola 16" je nutno dodržet
maximální rychlost vozidla podle tabulky: index max. rychlosti.
UPOZORNĚNÍ Používejte pouze pneumatiky uvedené v Technickém průkazu vozidla.
Při použití pneumatiky třídy C u vozidla Camping je nutno použít kola s kovovými hustícími ventily. Při výměně doporučujeme
používat pouze pneumatiky typu Camping.
248
TECHNICKÉ ÚDAJE

TLAK VZDUCHU V PNEUMATIKÁCH ZA STUDENA (bar)
Pneumatiky dodávané
s vozidlemPoužití Přední Zadní
215/70 R153000 PTT (*)
se základními pneumatikami kromě
verze PANORAMA4,0 4,0
3300 PTT (*)
/ 3500 PTT(*)se základními
pneumatikami4,1 4,5
215/70 R15 PANORAMA se základními pneumatikami 4,1 4,5
225/70 R153000 PTT (*)
se zvětšenými pneumatikami kromě
verze PANORAMA4,0 4,0
3300 PTT (*)
/ 3500 PTT(*)se zvětšenými
pneumatikami4,1 4,5
225/70 R15 CZimní pneumatiky M+S třída C na vozidle
Camping4,3 4,75
225/70 R15 PANORAMA se zvětšenými pneumatikami 4,1 4,5
215/70 R15 CP Řada s pneumatikami Camping 5,0 5,5
215/75 R16 Pro všechny verze/výbavy: 4,5 5,0
225/75 R16Pro všechny verze/výbavy kromě použití níže
uvedených řádek4,5 5,0
225/75 R16 CZimní pneumatiky M+S třída C na vozidle
Camping5,2 5,2
225/75 R16 CP Pneumatiky Camping 5,5 5,5
(*)Nejvyšší povolená hmotnost
249

Pneumatiky dodávané
s vozidlemPoužití Přední Zadní
225/75 R16 CP 118Řada Maxi s nejvyšší povolenou hmotností 4400
s pneumatikami Camping (u příslušné verze
vozidla)5,5 6
Tlak v zahřátých pneumatikách musí být až o +1,0 bar vyšší než předepsaná hodnota. Hodnotu tlaku v pneumatikách je nutno
v každém případě překontrolovat, až pneumatika vychladne.
250
TECHNICKÉ ÚDAJE

ROZMĚRY
VERZE PANORAMA / COMBI
Rozměry jsou vyjádřeny v mm a jsou udány pro vozidlo s pneumatikami s ním dodávanými.
Rozumí se výška nezatíženého vozidla.
253F1A0367
251

COMBI - PANORAMA
CH1 MH2 LH2
A948 948 948
B3000 3450 4035
C1015 1015 1015 - 1380 (*)
D4963 5413 5998 - 6363(*)
E2254 2524 2524
F1810 1810 1810
G2050 2050 2050
I1790 1790 1790
(*) Verze MINIBUS 16 míst + 1
Rozměry závisí na verzi v rámci výše uvedených mezních hodnot
252
TECHNICKÉ ÚDAJE

VERZE PRO PŘEPRAVU NÁKLADU - DODÁVKA
Rozměry jsou vyjádřeny v mm a jsou udány pro vozidlo s pneumatikami s ním dodávanými.
Rozumí se výška nezatíženého vozidla.
254F1A0328
253

SKŘÍŇOVÁ DODÁVKA
CH1 - CH2 MH1 - MH2 LH2 - LH3 XLH2 - XLH3
A948 948 948 948
B3000 3450 4035 4035
C1015 1015 1015 1380
D4963 5413 5998 6363
E2254 - 2524 2254 - 2524 (*) 2524 - 2764 (**) 2524 - 2764
F1810 1810 1810 1810
G2050 2050 2050 2050
I1790 1790 1790 1790
(*) Verze MAXI 2269 - 2539
(**) Verze MAXI 2539 - 2774
Rozměry závisí na verzi v rámci výše uvedených mezních hodnot
254
TECHNICKÉ ÚDAJE

VERZE VALNÍK
Rozměry jsou vyjádřeny v mm a jsou udány pro vozidlo s pneumatikami s ním dodávanými.
Rozumí se výška nezatíženého vozidla.
255F1A0329
255

VALNÍK CABINATO CHASSIS
CH1 MH1 LH1 XLH1 CH1MH1 -
MLH1LH1 XLH1 XXLH1
A948 948 948 948 948 948 948 948 948
B3000 3450 4035 4035 30003450 -
38004035 4035 4300
C1345 1345 1345 1710 960 960 960 1325 1590
D5293 5743 6328 6693 49085358 -
57085943 6308 6573
E2798 3248 3833 4198-----
F2424 2424 2424 2424 2254 2254 2254 2254 2519
G1810 1810 1810 1810 1810 1810 1810 1810 1810
H1790 1790 1790 17901790 -
19801790 -
19801790 -
19801790 -
19801790 -
1980
L2100 2100 2100 2100 2050 2050 2050 2050 2050
Rozměry závisí na verzi v rámci výše uvedených mezních hodnot
