FIAT DUCATO 2017 Návod k použití a údržbě (in Czech)

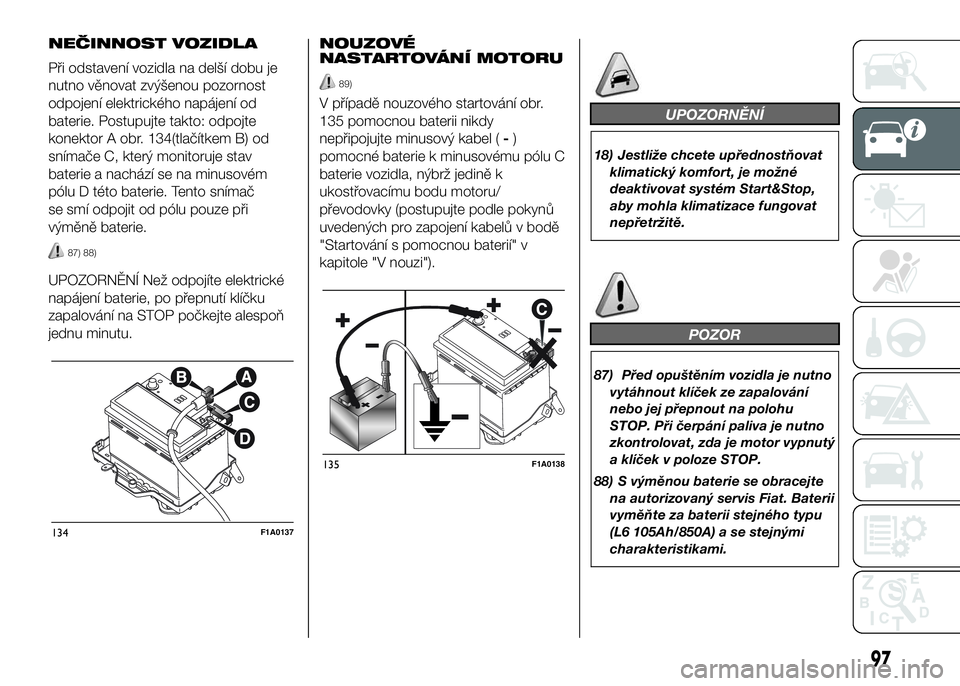

NEČINNOST VOZIDLA
Při odstavení vozidla na delší dobu je
nutno věnovat zvýšenou pozornost
odpojení elektrického napájení od
baterie. Postupujte takto: odpojte
konektor A obr. 134(tlačítkem B) od
snímače C, který monitoruje stav
baterie a nachází se na minusovém
pólu D této baterie. Tento snímač
se smí odpojit od pólu pouze při
výměně baterie.
87) 88)
UPOZORNĚNÍ Než odpojíte elektrické
napájení baterie, po přepnutí klíčku
zapalování na STOP počkejte alespoň
jednu minutu.NOUZOVÉ
NASTARTOVÁNÍ MOTORU
89)
V případě nouzového startování obr.
135 pomocnou baterii nikdy
nepřipojujte minusový kabel (-)
pomocné baterie k minusovému pólu C
baterie vozidla, nýbrž jedině k
ukostřovacímu bodu motoru/
převodovky (postupujte podle pokynů
uvedených pro zapojení kabelů v bodě
"Startování s pomocnou baterií" v
kapitole "V nouzi").UPOZORNĚNÍ
18) Jestliže chcete upřednostňovat
klimatický komfort, je možné
deaktivovat systém Start&Stop,
aby mohla klimatizace fungovat
nepřetržitě.
POZOR
87) Před opuštěním vozidla je nutno
vytáhnout klíček ze zapalování
nebo jej přepnout na polohu
STOP. Při čerpání paliva je nutno
zkontrolovat, zda je motor vypnutý
a klíček v poloze STOP.
88) S výměnou baterie se obracejte
na autorizovaný servis Fiat. Baterii
vyměňte za baterii stejného typu
(L6 105Ah/850A) a se stejnými
charakteristikami.
134F1A0137
135F1A0138
97

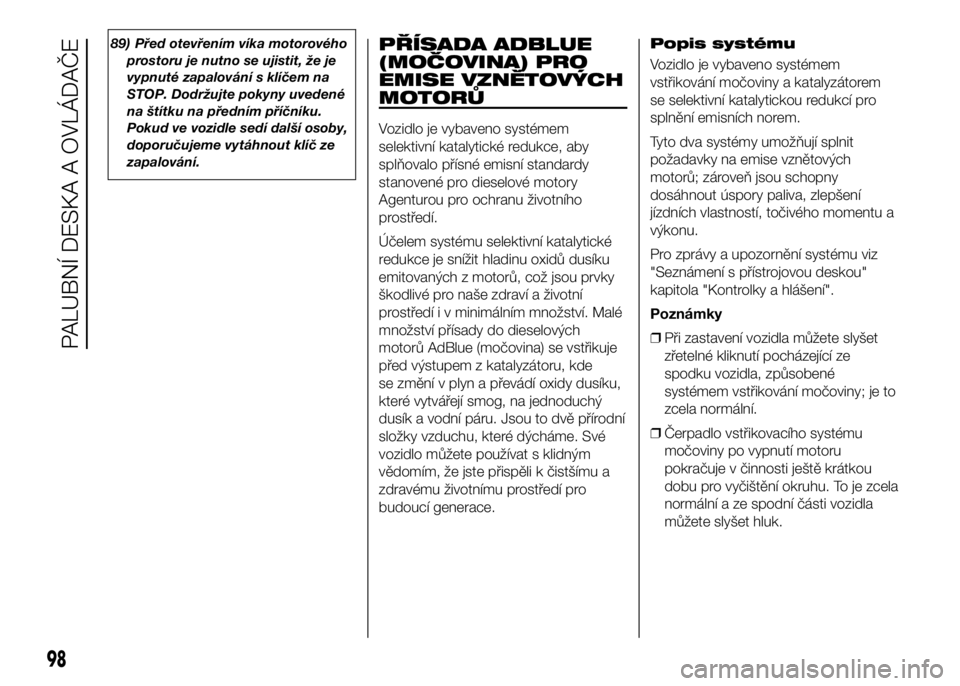

89) Před otevřením víka motorového
prostoru je nutno se ujistit, že je
vypnuté zapalování s klíčem na
STOP. Dodržujte pokyny uvedené
na štítku na předním příčníku.
Pokud ve vozidle sedí další osoby,
doporučujeme vytáhnout klíč ze
zapalování.PŘÍSADA ADBLUE
(MOČOVINA) PRO
EMISE VZNĚTOVÝCH
MOTORŮ
Vozidlo je vybaveno systémem
selektivní katalytické redukce, aby
splňovalo přísné emisní standardy
stanovené pro dieselové motory
Agenturou pro ochranu životního
prostředí.
Účelem systému selektivní katalytické
redukce je snížit hladinu oxidů dusíku
emitovaných z motorů, což jsou prvky
škodlivé pro naše zdraví a životní
prostředí i v minimálním množství. Malé
množství přísady do dieselových
motorů AdBlue (močovina) se vstřikuje
před výstupem z katalyzátoru, kde
se změní v plyn a převádí oxidy dusíku,
které vytvářejí smog, na jednoduchý
dusík a vodní páru. Jsou to dvě přírodní
složky vzduchu, které dýcháme. Své
vozidlo můžete používat s klidným
vědomím, že jste přispěli k čistšímu a
zdravému životnímu prostředí pro
budoucí generace.Popis systému
Vozidlo je vybaveno systémem
vstřikování močoviny a katalyzátorem
se selektivní katalytickou redukcí pro
splnění emisních norem.
Tyto dva systémy umožňují splnit
požadavky na emise vznětových
motorů; zároveň jsou schopny
dosáhnout úspory paliva, zlepšení
jízdních vlastností, točivého momentu a
výkonu.
Pro zprávy a upozornění systému viz
"Seznámení s přístrojovou deskou"
kapitola "Kontrolky a hlášení".
Poznámky
❒Při zastavení vozidla můžete slyšet
zřetelné kliknutí pocházející ze
spodku vozidla, způsobené
systémem vstřikování močoviny; je to
zcela normální.
❒Čerpadlo vstřikovacího systému
močoviny po vypnutí motoru
pokračuje v činnosti ještě krátkou
dobu pro vyčištění okruhu. To je zcela
normální a ze spodní části vozidla
můžete slyšet hluk.
98

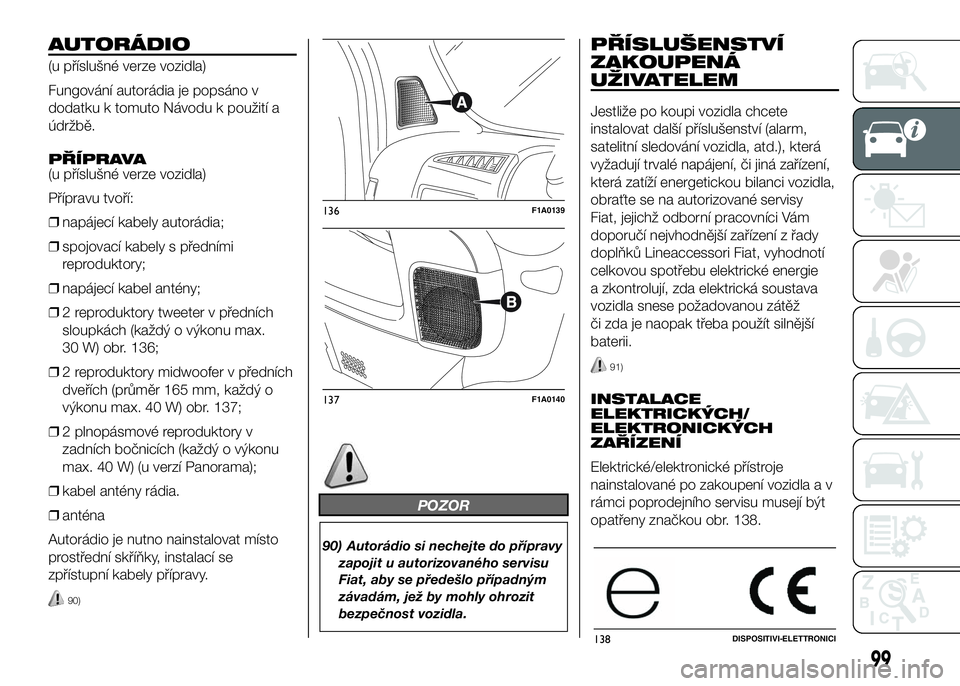

PALUBNÍ DESKA A OVLÁDAČE

AUTORÁDIO
(u příslušné verze vozidla)
Fungování autorádia je popsáno v
dodatku k tomuto Návodu k použití a
údržbě.
PŘÍPRAVA
(u příslušné verze vozidla)
Přípravu tvoří:
❒napájecí kabely autorádia;
❒spojovací kabely s předními
reproduktory;
❒napájecí kabel antény;
❒2 reproduktory tweeter v předních
sloupkách (každý o výkonu max.
30 W) obr. 136;
❒2 reproduktory midwoofer v předních
dveřích (průměr 165 mm, každý o
výkonu max. 40 W) obr. 137;
❒2 plnopásmové reproduktory v
zadních bočnicích (každý o výkonu
max. 40 W) (u verzí Panorama);
❒kabel antény rádia.
❒anténa
Autorádio je nutno nainstalovat místo
prostřední skříňky, instalací se
zpřístupní kabely přípravy.
90)
POZOR
90) Autorádio si nechejte do přípravy
zapojit u autorizovaného servisu
Fiat, aby se předešlo případným
závadám, jež by mohly ohrozit
bezpečnost vozidla.
PŘÍSLUŠENSTVÍ
ZAKOUPENÁ
UŽIVATELEM
Jestliže po koupi vozidla chcete
instalovat další příslušenství (alarm,
satelitní sledování vozidla, atd.), která
vyžadují trvalé napájení, či jiná zařízení,
která zatíží energetickou bilanci vozidla,
obraťte se na autorizované servisy
Fiat, jejichž odborní pracovníci Vám
doporučí nejvhodnější zařízení z řady
doplňků Lineaccessori Fiat, vyhodnotí
celkovou spotřebu elektrické energie
a zkontrolují, zda elektrická soustava
vozidla snese požadovanou zátěž
či zda je naopak třeba použít silnější
baterii.
91)
INSTALACE
ELEKTRICKÝCH/
ELEKTRONICKÝCH
ZAŘÍZENÍ
Elektrické/elektronické přístroje
nainstalované po zakoupení vozidla a v
rámci poprodejního servisu musejí být
opatřeny značkou obr. 138.
136F1A0139
137F1A0140
138DISPOSITIVI-ELETTRONICI
99

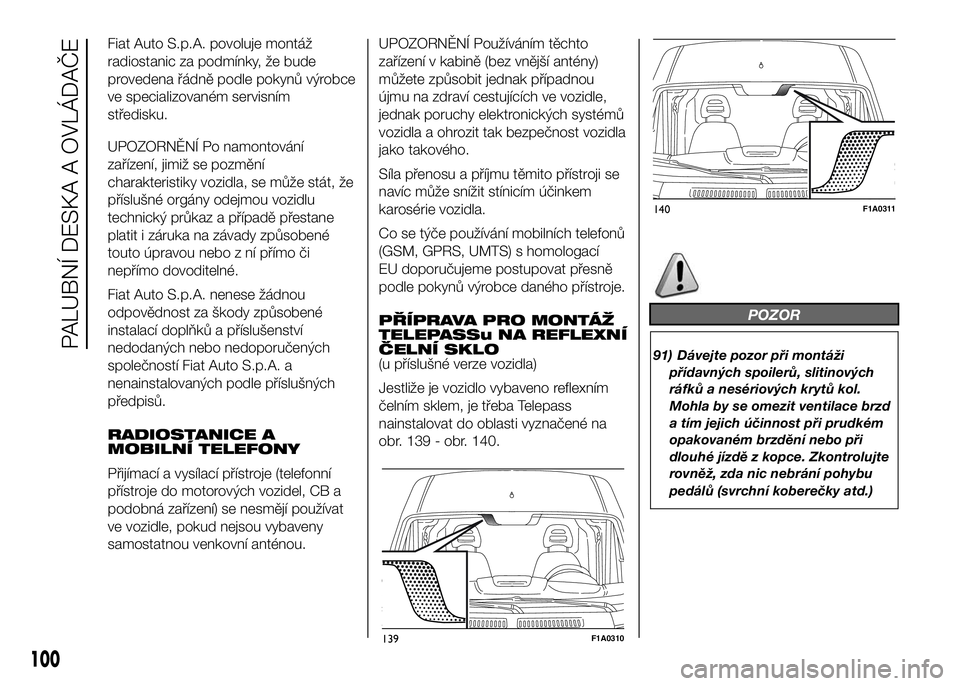

Fiat Auto S.p.A. povoluje montáž
radiostanic za podmínky, že bude
provedena řádně podle pokynů výrobce
ve specializovaném servisním
středisku.
UPOZORNĚNÍ Po namontování
zařízení, jimiž se pozmění
charakteristiky vozidla, se může stát, že
příslušné orgány odejmou vozidlu
technický průkaz a případě přestane
platit i záruka na závady způsobené
touto úpravou nebo z ní přímo či
nepřímo dovoditelné.
Fiat Auto S.p.A. nenese žádnou
odpovědnost za škody způsobené
instalací doplňků a příslušenství
nedodaných nebo nedoporučených
společností Fiat Auto S.p.A. a
nenainstalovaných podle příslušných
předpisů.
RADIOSTANICE A
MOBILNÍ TELEFONY
Přijímací a vysílací přístroje (telefonní
přístroje do motorových vozidel, CB a
podobná zařízení) se nesmějí používat
ve vozidle, pokud nejsou vybaveny
samostatnou venkovní anténou.UPOZORNĚNÍ Používáním těchto
zařízení v kabině (bez vnější antény)
můžete způsobit jednak případnou
újmu na zdraví cestujících ve vozidle,
jednak poruchy elektronických systémů
vozidla a ohrozit tak bezpečnost vozidla
jako takového.
Síla přenosu a příjmu těmito přístroji se
navíc může snížit stínicím účinkem
karosérie vozidla.
Co se týče používání mobilních telefonů
(GSM, GPRS, UMTS) s homologací
EU doporučujeme postupovat přesně
podle pokynů výrobce daného přístroje.
PŘÍPRAVA PRO MONTÁŽ
TELEPASSu NA REFLEXNÍ
ČELNÍ SKLO
(u příslušné verze vozidla)
Jestliže je vozidlo vybaveno reflexním
čelním sklem, je třeba Telepass
nainstalovat do oblasti vyznačené na
obr. 139 - obr. 140.
POZOR
91) Dávejte pozor při montáži
přídavných spoilerů, slitinových
ráfků a nesériových krytů kol.
Mohla by se omezit ventilace brzd
a tím jejich účinnost při prudkém
opakovaném brzdění nebo při
dlouhé jízdě z kopce. Zkontrolujte
rovněž, zda nic nebrání pohybu
pedálů (svrchní koberečky atd.)
139F1A0310
140F1A0311
100
PALUBNÍ DESKA A OVLÁDAČE

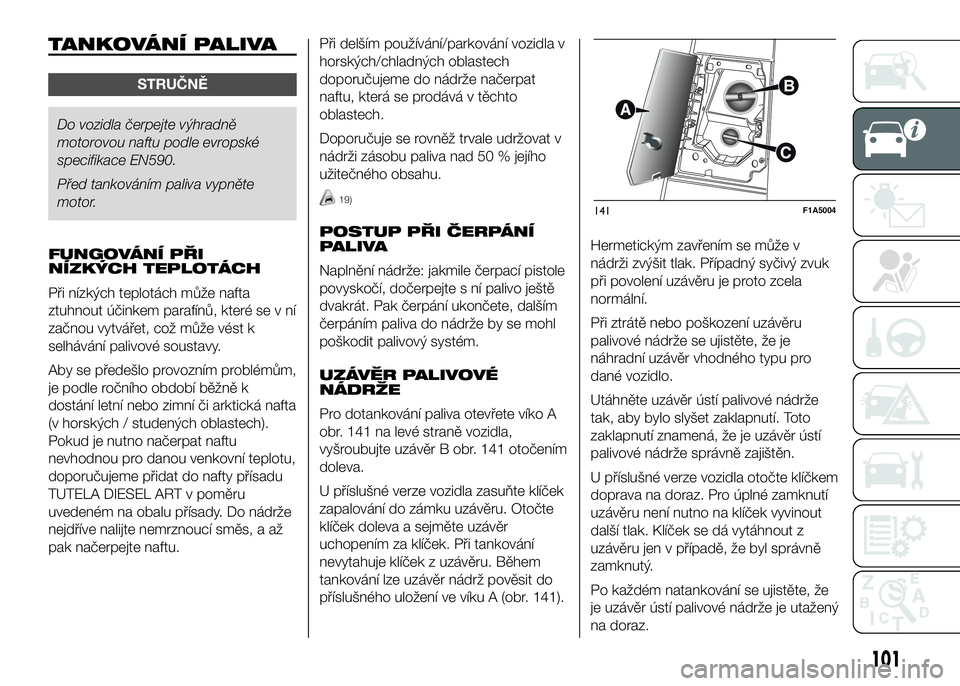

TANKOVÁNÍ PALIVA
STRUČNĚ
Do vozidla čerpejte výhradně
motorovou naftu podle evropské
specifikace EN590.
Před tankováním paliva vypněte
motor.
FUNGOVÁNÍ PŘI
NÍZKÝCH TEPLOTÁCH
Při nízkých teplotách může nafta
ztuhnout účinkem parafínů, které se v ní
začnou vytvářet, což může vést k
selhávání palivové soustavy.
Aby se předešlo provozním problémům,
je podle ročního období běžně k
dostání letní nebo zimní či arktická nafta
(v horských / studených oblastech).
Pokud je nutno načerpat naftu
nevhodnou pro danou venkovní teplotu,
doporučujeme přidat do nafty přísadu
TUTELA DIESEL ART v poměru
uvedeném na obalu přísady. Do nádrže
nejdříve nalijte nemrznoucí směs, a až
pak načerpejte naftu.Při delším používání/parkování vozidla v
horských/chladných oblastech
doporučujeme do nádrže načerpat
naftu, která se prodává v těchto
oblastech.
Doporučuje se rovněž trvale udržovat v
nádrži zásobu paliva nad 50 % jejího
užitečného obsahu.
19)
POSTUP PŘI ČERPÁNÍ
PALIVA
Naplnění nádrže: jakmile čerpací pistole
povyskočí, dočerpejte s ní palivo ještě
dvakrát. Pak čerpání ukončete, dalším
čerpáním paliva do nádrže by se mohl
poškodit palivový systém.
UZÁVĚR PALIVOVÉ
NÁDRŽE
Pro dotankování paliva otevřete víko A
obr. 141 na levé straně vozidla,
vyšroubujte uzávěr B obr. 141 otočením
doleva.
U příslušné verze vozidla zasuňte klíček
zapalování do zámku uzávěru. Otočte
klíček doleva a sejměte uzávěr
uchopením za klíček. Při tankování
nevytahuje klíček z uzávěru. Během
tankování lze uzávěr nádrž pověsit do
příslušného uložení ve víku A (obr. 141).Hermetickým zavřením se může v
nádrži zvýšit tlak. Případný syčivý zvuk
při povolení uzávěru je proto zcela
normální.
Při ztrátě nebo poškození uzávěru
palivové nádrže se ujistěte, že je
náhradní uzávěr vhodného typu pro
dané vozidlo.
Utáhněte uzávěr ústí palivové nádrže
tak, aby bylo slyšet zaklapnutí. Toto
zaklapnutí znamená, že je uzávěr ústí
palivové nádrže správně zajištěn.
U příslušné verze vozidla otočte klíčkem
doprava na doraz. Pro úplné zamknutí
uzávěru není nutno na klíček vyvinout
další tlak. Klíček se dá vytáhnout z
uzávěru jen v případě, že byl správně
zamknutý.
Po každém natankování se ujistěte, že
je uzávěr ústí palivové nádrže je utažený
na doraz.
141F1A5004
101

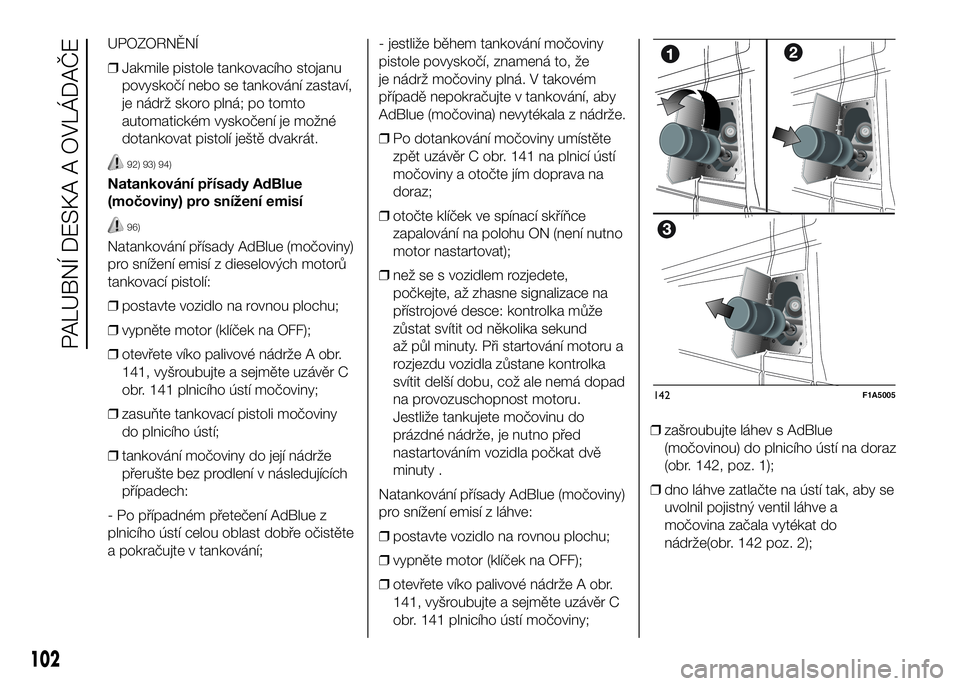

UPOZORNĚNÍ
❒Jakmile pistole tankovacího stojanu
povyskočí nebo se tankování zastaví,
je nádrž skoro plná; po tomto
automatickém vyskočení je možné
dotankovat pistolí ještě dvakrát.
92) 93) 94)
Natankování přísady AdBlue
(močoviny) pro snížení emisí
96)
Natankování přísady AdBlue (močoviny)
pro snížení emisí z dieselových motorů
tankovací pistolí:
❒postavte vozidlo na rovnou plochu;
❒vypněte motor (klíček na OFF);
❒otevřete víko palivové nádrže A obr.
141, vyšroubujte a sejměte uzávěr C
obr. 141 plnicího ústí močoviny;
❒zasuňte tankovací pistoli močoviny
do plnicího ústí;
❒tankování močoviny do její nádrže
přerušte bez prodlení v následujících
případech:
- Po případném přetečení AdBlue z
plnicího ústí celou oblast dobře očistěte
a pokračujte v tankování;- jestliže během tankování močoviny
pistole povyskočí, znamená to, že
je nádrž močoviny plná. V takovém
případě nepokračujte v tankování, aby
AdBlue (močovina) nevytékala z nádrže.
❒Po dotankování močoviny umístěte
zpět uzávěr C obr. 141 na plnicí ústí
močoviny a otočte jím doprava na
doraz;
❒otočte klíček ve spínací skříňce
zapalování na polohu ON (není nutno
motor nastartovat);
❒než se s vozidlem rozjedete,
počkejte, až zhasne signalizace na
přístrojové desce: kontrolka může
zůstat svítit od několika sekund
až půl minuty. Při startování motoru a
rozjezdu vozidla zůstane kontrolka
svítit delší dobu, což ale nemá dopad
na provozuschopnost motoru.
Jestliže tankujete močovinu do
prázdné nádrže, je nutno před
nastartováním vozidla počkat dvě
minuty .
Natankování přísady AdBlue (močoviny)
pro snížení emisí z láhve:
❒postavte vozidlo na rovnou plochu;
❒vypněte motor (klíček na OFF);
❒otevřete víko palivové nádrže A obr.
141, vyšroubujte a sejměte uzávěr C
obr. 141 plnicího ústí močoviny;❒zašroubujte láhev s AdBlue
(močovinou) do plnicího ústí na doraz
(obr. 142, poz. 1);
❒dno láhve zatlačte na ústí tak, aby se
uvolnil pojistný ventil láhve a
močovina začala vytékat do
nádrže(obr. 142 poz. 2);
142F1A5005
102
PALUBNÍ DESKA A OVLÁDAČE

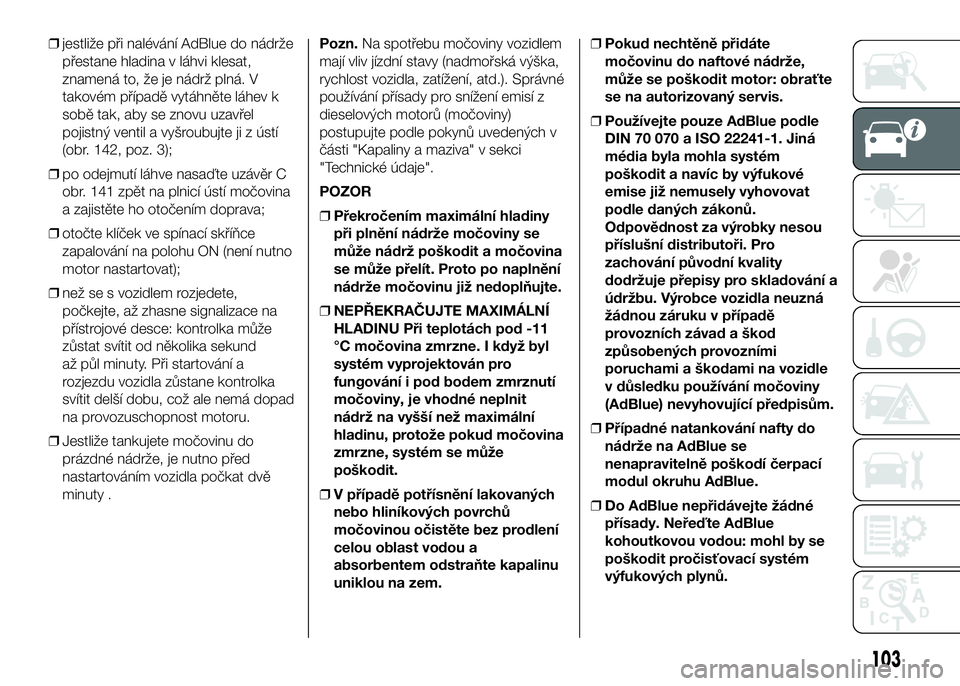

❒jestliže při nalévání AdBlue do nádrže
přestane hladina v láhvi klesat,
znamená to, že je nádrž plná. V
takovém případě vytáhněte láhev k
sobě tak, aby se znovu uzavřel
pojistný ventil a vyšroubujte ji z ústí
(obr. 142, poz. 3);
❒po odejmutí láhve nasaďte uzávěr C
obr. 141 zpět na plnicí ústí močovina
a zajistěte ho otočením doprava;
❒otočte klíček ve spínací skříňce
zapalování na polohu ON (není nutno
motor nastartovat);
❒než se s vozidlem rozjedete,
počkejte, až zhasne signalizace na
přístrojové desce: kontrolka může
zůstat svítit od několika sekund
až půl minuty. Při startování a
rozjezdu vozidla zůstane kontrolka
svítit delší dobu, což ale nemá dopad
na provozuschopnost motoru.
❒Jestliže tankujete močovinu do
prázdné nádrže, je nutno před
nastartováním vozidla počkat dvě
minuty .Pozn.Na spotřebu močoviny vozidlem
mají vliv jízdní stavy (nadmořská výška,
rychlost vozidla, zatížení, atd.). Správné
používání přísady pro snížení emisí z
dieselových motorů (močoviny)
postupujte podle pokynů uvedených v
části "Kapaliny a maziva" v sekci
"Technické údaje".
POZOR
❒Překročením maximální hladiny
při plnění nádrže močoviny se
může nádrž poškodit a močovina
se může přelít. Proto po naplnění
nádrže močovinu již nedoplňujte.
❒NEPŘEKRAČUJTE MAXIMÁLNÍ
HLADINU Při teplotách pod -11
°C močovina zmrzne. I když byl
systém vyprojektován pro
fungování i pod bodem zmrznutí
močoviny, je vhodné neplnit
nádrž na vyšší než maximální
hladinu, protože pokud močovina
zmrzne, systém se může
poškodit.
❒V případě potřísnění lakovaných
nebo hliníkových povrchů
močovinou očistěte bez prodlení
celou oblast vodou a
absorbentem odstraňte kapalinu
uniklou na zem.❒Pokud nechtěně přidáte
močovinu do naftové nádrže,
může se poškodit motor: obraťte
se na autorizovaný servis.
❒Používejte pouze AdBlue podle
DIN 70 070 a ISO 22241-1. Jiná
média byla mohla systém
poškodit a navíc by výfukové
emise již nemusely vyhovovat
podle daných zákonů.
Odpovědnost za výrobky nesou
příslušní distributoři. Pro
zachování původní kvality
dodržuje přepisy pro skladování a
údržbu. Výrobce vozidla neuzná
žádnou záruku v případě
provozních závad a škod
způsobených provozními
poruchami a škodami na vozidle
v důsledku používání močoviny
(AdBlue) nevyhovující předpisům.
❒Případné natankování nafty do
nádrže na AdBlue se
nenapravitelně poškodí čerpací
modul okruhu AdBlue.
❒Do AdBlue nepřidávejte žádné
přísady. Neřeďte AdBlue
kohoutkovou vodou: mohl by se
poškodit pročisťovací systém
výfukových plynů.
103

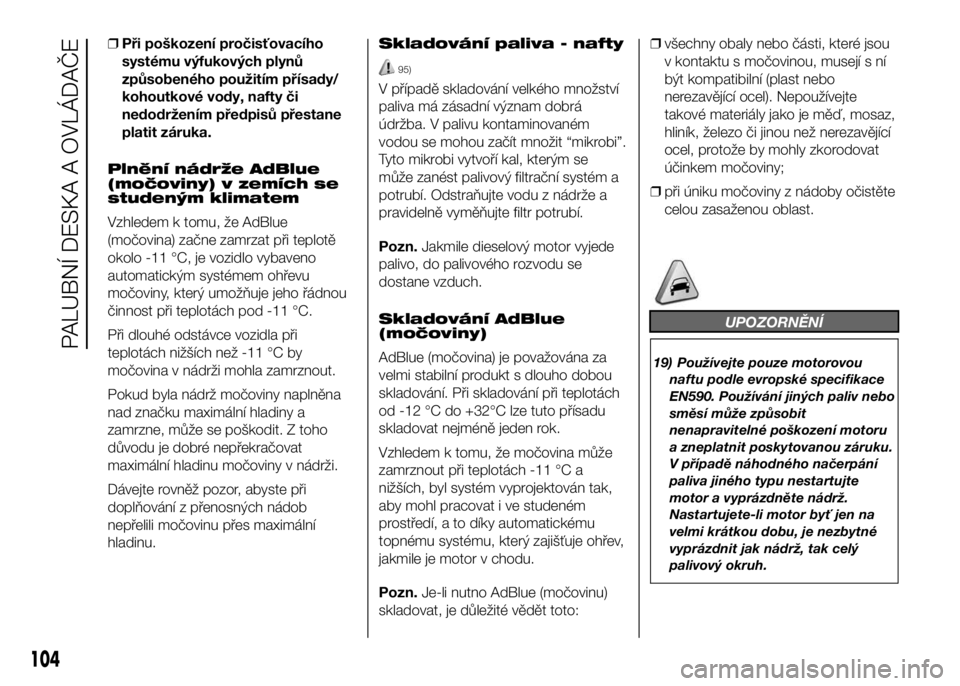

❒Při poškození pročisťovacího
systému výfukových plynů
způsobeného použitím přísady/
kohoutkové vody, nafty či
nedodržením předpisů přestane
platit záruka.
Plnění nádrže AdBlue
(močoviny) v zemích se
studeným klimatem
Vzhledem k tomu, že AdBlue
(močovina) začne zamrzat při teplotě
okolo -11 °C, je vozidlo vybaveno
automatickým systémem ohřevu
močoviny, který umožňuje jeho řádnou
činnost při teplotách pod -11 °C.
Při dlouhé odstávce vozidla při
teplotách nižších než -11 °C by
močovina v nádrži mohla zamrznout.
Pokud byla nádrž močoviny naplněna
nad značku maximální hladiny a
zamrzne, může se poškodit. Z toho
důvodu je dobré nepřekračovat
maximální hladinu močoviny v nádrži.
Dávejte rovněž pozor, abyste při
doplňování z přenosných nádob
nepřelili močovinu přes maximální
hladinu.Skladování paliva - nafty
95)
V případě skladování velkého množství
paliva má zásadní význam dobrá
údržba. V palivu kontaminovaném
vodou se mohou začít množit “mikrobi”.
Tyto mikrobi vytvoří kal, kterým se
může zanést palivový filtrační systém a
potrubí. Odstraňujte vodu z nádrže a
pravidelně vyměňujte filtr potrubí.
Pozn.Jakmile dieselový motor vyjede
palivo, do palivového rozvodu se
dostane vzduch.
Skladování AdBlue
(močoviny)
AdBlue (močovina) je považována za
velmi stabilní produkt s dlouho dobou
skladování. Při skladování při teplotách
od -12 °C do +32°C lze tuto přísadu
skladovat nejméně jeden rok.
Vzhledem k tomu, že močovina může
zamrznout při teplotách -11 °C a
nižších, byl systém vyprojektován tak,
aby mohl pracovat i ve studeném
prostředí, a to díky automatickému
topnému systému, který zajišťuje ohřev,
jakmile je motor v chodu.
Pozn.Je-li nutno AdBlue (močovinu)
skladovat, je důležité vědět toto:❒všechny obaly nebo části, které jsou
v kontaktu s močovinou, musejí s ní
být kompatibilní (plast nebo
nerezavějící ocel). Nepoužívejte
takové materiály jako je měď, mosaz,
hliník, železo či jinou než nerezavějící
ocel, protože by mohly zkorodovat
účinkem močoviny;
❒při úniku močoviny z nádoby očistěte
celou zasaženou oblast.
UPOZORNĚNÍ
19) Používejte pouze motorovou
naftu podle evropské specifikace
EN590. Používání jiných paliv nebo
směsí může způsobit
nenapravitelné poškození motoru
a zneplatnit poskytovanou záruku.
V případě náhodného načerpání
paliva jiného typu nestartujte
motor a vyprázdněte nádrž.
Nastartujete-li motor byť jen na
velmi krátkou dobu, je nezbytné
vyprázdnit jak nádrž, tak celý
palivový okruh.
104
PALUBNÍ DESKA A OVLÁDAČE

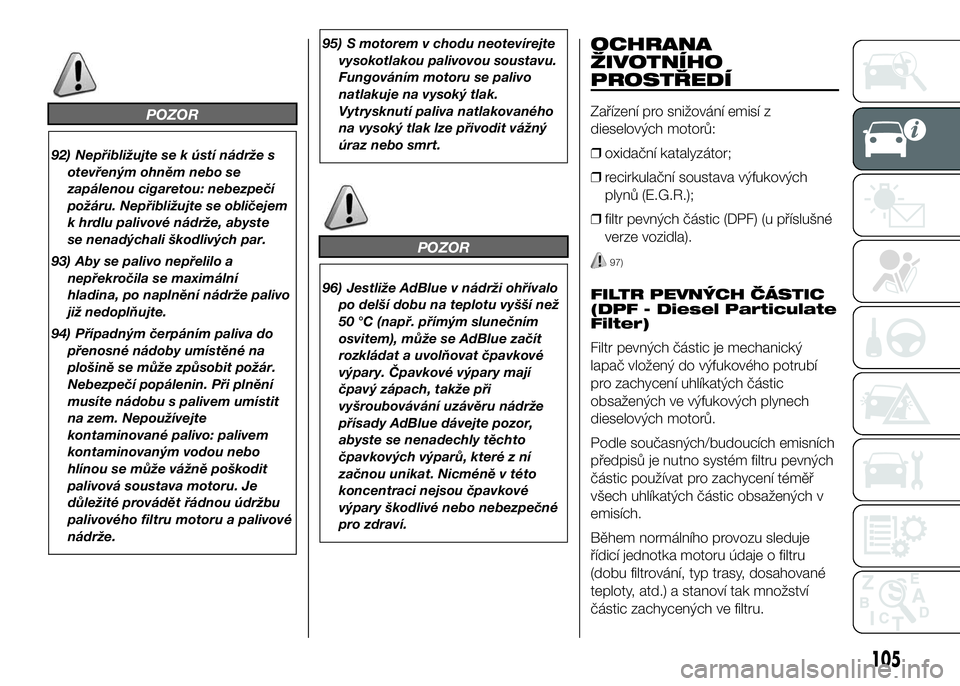

POZOR
92) Nepřibližujte se k ústí nádrže s
otevřeným ohněm nebo se
zapálenou cigaretou: nebezpečí
požáru. Nepřibližujte se obličejem
k hrdlu palivové nádrže, abyste
se nenadýchali škodlivých par.
93) Aby se palivo nepřelilo a
nepřekročila se maximální
hladina, po naplnění nádrže palivo
již nedoplňujte.
94) Případným čerpáním paliva do
přenosné nádoby umístěné na
plošině se může způsobit požár.
Nebezpečí popálenin. Při plnění
musíte nádobu s palivem umístit
na zem. Nepoužívejte
kontaminované palivo: palivem
kontaminovaným vodou nebo
hlínou se může vážně poškodit
palivová soustava motoru. Je
důležité provádět řádnou údržbu
palivového filtru motoru a palivové
nádrže.95) S motorem v chodu neotevírejte
vysokotlakou palivovou soustavu.
Fungováním motoru se palivo
natlakuje na vysoký tlak.
Vytrysknutí paliva natlakovaného
na vysoký tlak lze přivodit vážný
úraz nebo smrt.
POZOR
96) Jestliže AdBlue v nádrži ohřívalo
po delší dobu na teplotu vyšší než
50 °C (např. přímým slunečním
osvitem), může se AdBlue začít
rozkládat a uvolňovat čpavkové
výpary. Čpavkové výpary mají
čpavý zápach, takže při
vyšroubovávání uzávěru nádrže
přísady AdBlue dávejte pozor,
abyste se nenadechly těchto
čpavkových výparů, které z ní
začnou unikat. Nicméně v této
koncentraci nejsou čpavkové
výpary škodlivé nebo nebezpečné
pro zdraví.
OCHRANA
ŽIVOTNÍHO
PROSTŘEDÍ
Zařízení pro snižování emisí z
dieselových motorů:
❒oxidační katalyzátor;
❒recirkulační soustava výfukových
plynů (E.G.R.);
❒filtr pevných částic (DPF) (u příslušné
verze vozidla).
97)
FILTR PEVNÝCH ČÁSTIC
(DPF - Diesel Particulate
Filter)
Filtr pevných částic je mechanický
lapač vložený do výfukového potrubí
pro zachycení uhlíkatých částic
obsažených ve výfukových plynech
dieselových motorů.
Podle současných/budoucích emisních
předpisů je nutno systém filtru pevných
částic používat pro zachycení téměř
všech uhlíkatých částic obsažených v
emisích.
Během normálního provozu sleduje
řídicí jednotka motoru údaje o filtru
(dobu filtrování, typ trasy, dosahované
teploty, atd.) a stanoví tak množství
částic zachycených ve filtru.
105

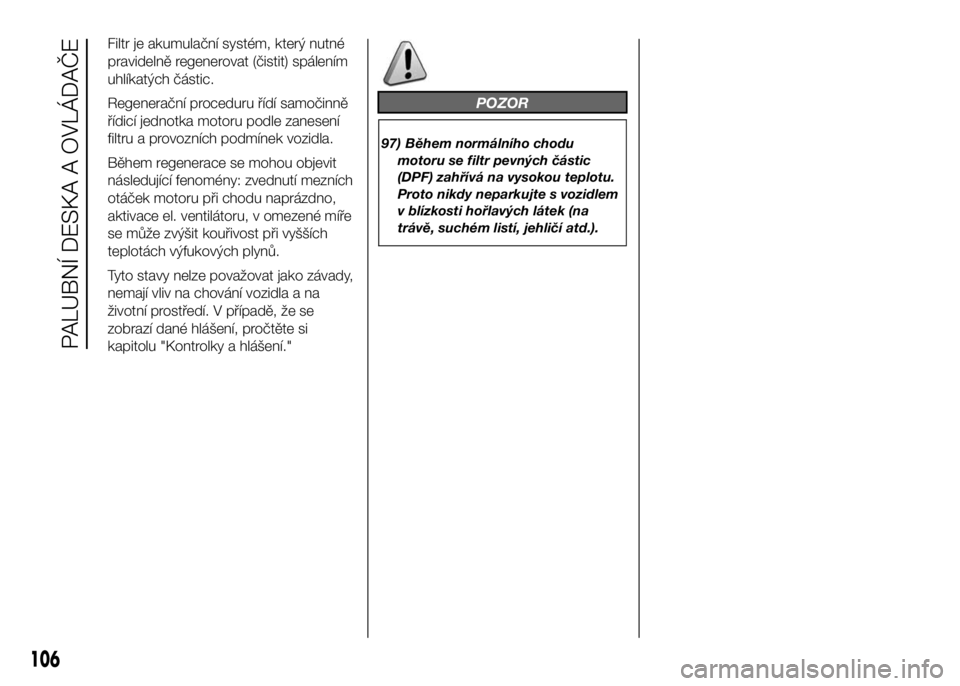

Filtr je akumulační systém, který nutné
pravidelně regenerovat (čistit) spálením
uhlíkatých částic.
Regenerační proceduru řídí samočinně
řídicí jednotka motoru podle zanesení
filtru a provozních podmínek vozidla.
Během regenerace se mohou objevit
následující fenomény: zvednutí mezních
otáček motoru při chodu naprázdno,
aktivace el. ventilátoru, v omezené míře
se může zvýšit kouřivost při vyšších
teplotách výfukových plynů.
Tyto stavy nelze považovat jako závady,
nemají vliv na chování vozidla a na
životní prostředí. V případě, že se
zobrazí dané hlášení, pročtěte si
kapitolu "Kontrolky a hlášení."
POZOR
97) Během normálního chodu
motoru se filtr pevných částic
(DPF) zahřívá na vysokou teplotu.
Proto nikdy neparkujte s vozidlem
v blízkosti hořlavých látek (na
trávě, suchém listí, jehličí atd.).
106
PALUBNÍ DESKA A OVLÁDAČE
