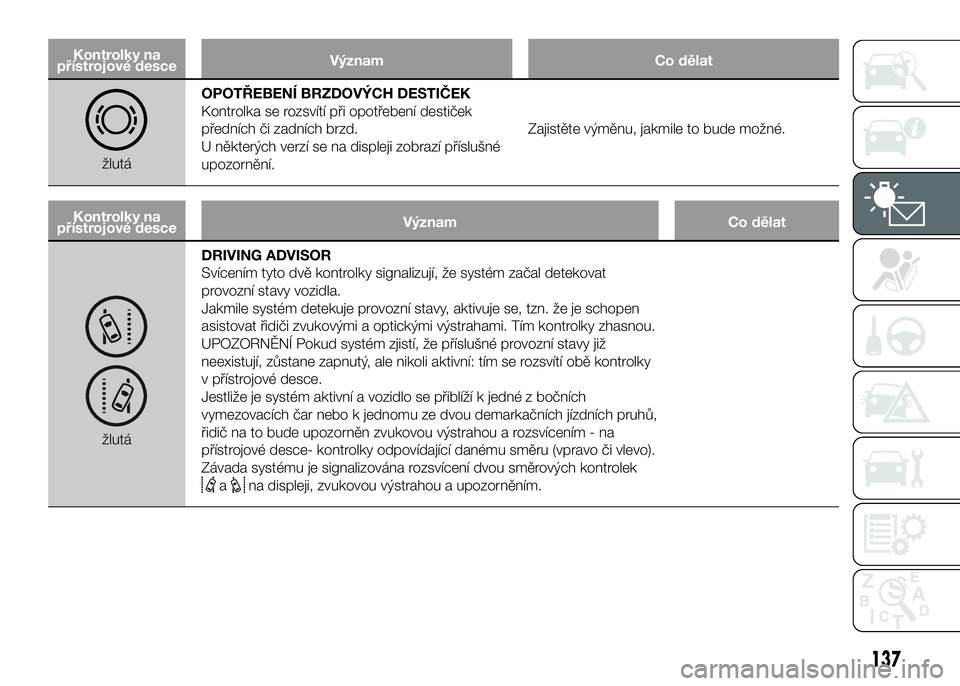

Page 141 of 363

Kontrolky na
přístrojové desceVýznam Co dělat
žlutáOPOTŘEBENÍ BRZDOVÝCH DESTIČEK
Kontrolka se rozsvítí při opotřebení destiček
předních či zadních brzd.
U některých verzí se na displeji zobrazí příslušné
upozornění.Zajistěte výměnu, jakmile to bude možné.
Kontrolky na
přístrojové desceVýznam Co dělat
žlutáDRIVING ADVISOR
Svícením tyto dvě kontrolky signalizují, že systém začal detekovat
provozní stavy vozidla.
Jakmile systém detekuje provozní stavy, aktivuje se, tzn. že je schopen
asistovat řidiči zvukovými a optickými výstrahami. Tím kontrolky zhasnou.
UPOZORNĚNÍ Pokud systém zjistí, že příslušné provozní stavy již
neexistují, zůstane zapnutý, ale nikoli aktivní: tím se rozsvítí obě kontrolky
v přístrojové desce.
Jestliže je systém aktivní a vozidlo se přiblíží k jedné z bočních
vymezovacích čar nebo k jednomu ze dvou demarkačních jízdních pruhů,
řidič na to bude upozorněn zvukovou výstrahou a rozsvícením - na
přístrojové desce- kontrolky odpovídající danému směru (vpravo či vlevo).
Závada systému je signalizována rozsvícení dvou směrových kontrolek
ana displeji, zvukovou výstrahou a upozorněním.
137
Page 142 of 363

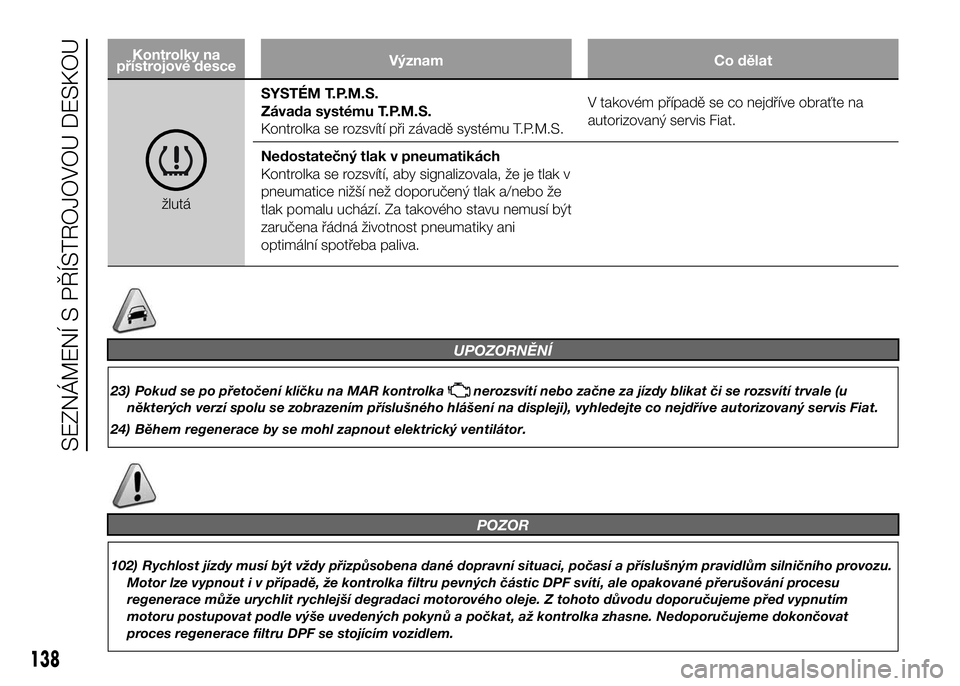

Kontrolky na
přístrojové desceVýznam Co dělat
žlutáSYSTÉM T.P.M.S.
Závada systému T.P.M.S.
Kontrolka se rozsvítí při závadě systému T.P.M.S.V takovém případě se co nejdříve obraťte na
autorizovaný servis Fiat.
Nedostatečný tlak v pneumatikách
Kontrolka se rozsvítí, aby signalizovala, že je tlak v
pneumatice nižší než doporučený tlak a/nebo že
tlak pomalu uchází. Za takového stavu nemusí být
zaručena řádná životnost pneumatiky ani
optimální spotřeba paliva.
UPOZORNĚNÍ
23) Pokud se po přetočení klíčku na MAR kontrolkanerozsvítí nebo začne za jízdy blikat či se rozsvítí trvale (u
některých verzí spolu se zobrazením příslušného hlášení na displeji), vyhledejte co nejdříve autorizovaný servis Fiat.
24) Během regenerace by se mohl zapnout elektrický ventilátor.
POZOR
102) Rychlost jízdy musí být vždy přizpůsobena dané dopravní situaci, počasí a příslušným pravidlům silničního provozu.
Motor lze vypnout i v případě, že kontrolka filtru pevných částic DPF svítí, ale opakované přerušování procesu
regenerace může urychlit rychlejší degradaci motorového oleje. Z tohoto důvodu doporučujeme před vypnutím
motoru postupovat podle výše uvedených pokynů a počkat, až kontrolka zhasne. Nedoporučujeme dokončovat
proces regenerace filtru DPF se stojícím vozidlem.
138
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU
Page 143 of 363

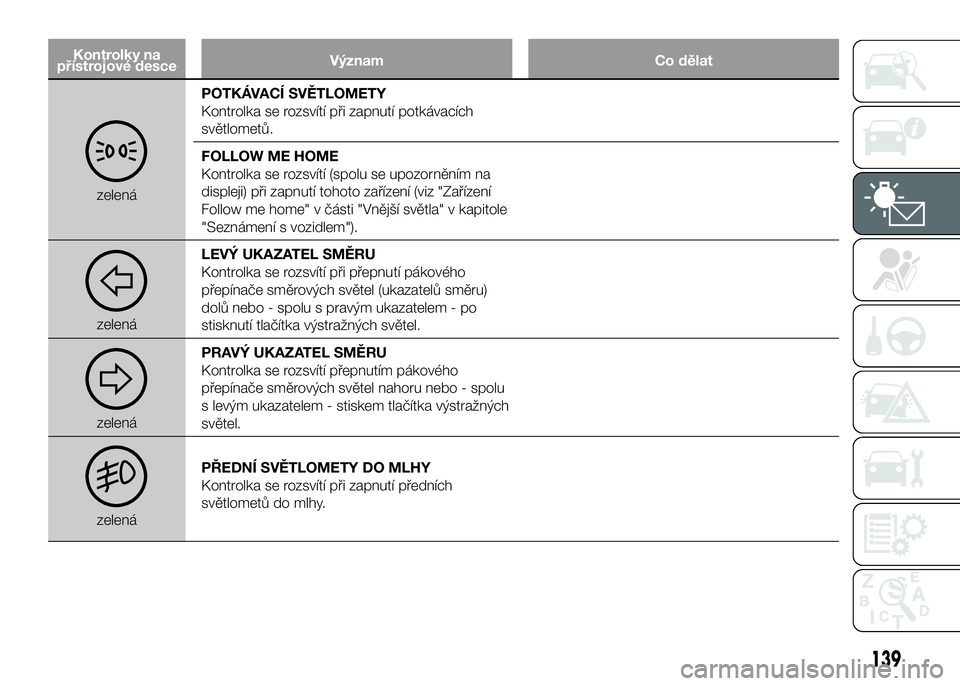

Kontrolky na
přístrojové desceVýznam Co dělat
zelenáPOTKÁVACÍ SVĚTLOMETY
Kontrolka se rozsvítí při zapnutí potkávacích
světlometů.
FOLLOW ME HOME
Kontrolka se rozsvítí (spolu se upozorněním na
displeji) při zapnutí tohoto zařízení (viz "Zařízení
Follow me home" v části "Vnější světla" v kapitole
"Seznámení s vozidlem").
zelenáLEVÝ UKAZATEL SMĚRU
Kontrolka se rozsvítí při přepnutí pákového
přepínače směrových světel (ukazatelů směru)
dolů nebo - spolu s pravým ukazatelem - po
stisknutí tlačítka výstražných světel.
zelenáPRAVÝ UKAZATEL SMĚRU
Kontrolka se rozsvítí přepnutím pákového
přepínače směrových světel nahoru nebo - spolu
s levým ukazatelem - stiskem tlačítka výstražných
světel.
zelenáPŘEDNÍ SVĚTLOMETY DO MLHY
Kontrolka se rozsvítí při zapnutí předních
světlometů do mlhy.
139
Page 144 of 363

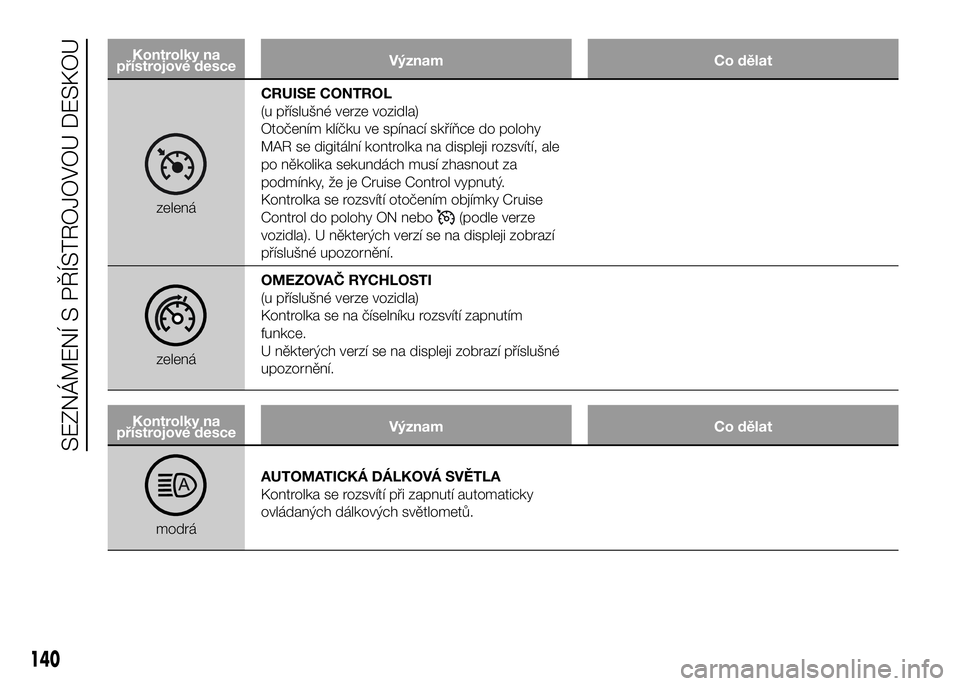

Kontrolky na
přístrojové desceVýznam Co dělat
zelenáCRUISE CONTROL
(u příslušné verze vozidla)
Otočením klíčku ve spínací skříňce do polohy
MAR se digitální kontrolka na displeji rozsvítí, ale
po několika sekundách musí zhasnout za
podmínky, že je Cruise Control vypnutý.
Kontrolka se rozsvítí otočením objímky Cruise
Control do polohy ON nebo(podle verze
vozidla). U některých verzí se na displeji zobrazí
příslušné upozornění.
zelenáOMEZOVAČ RYCHLOSTI
(u příslušné verze vozidla)
Kontrolka se na číselníku rozsvítí zapnutím
funkce.
U některých verzí se na displeji zobrazí příslušné
upozornění.
Kontrolky na
přístrojové desceVýznam Co dělat
modráAUTOMATICKÁ DÁLKOVÁ SVĚTLA
Kontrolka se rozsvítí při zapnutí automaticky
ovládaných dálkových světlometů.
140
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU
Page 145 of 363

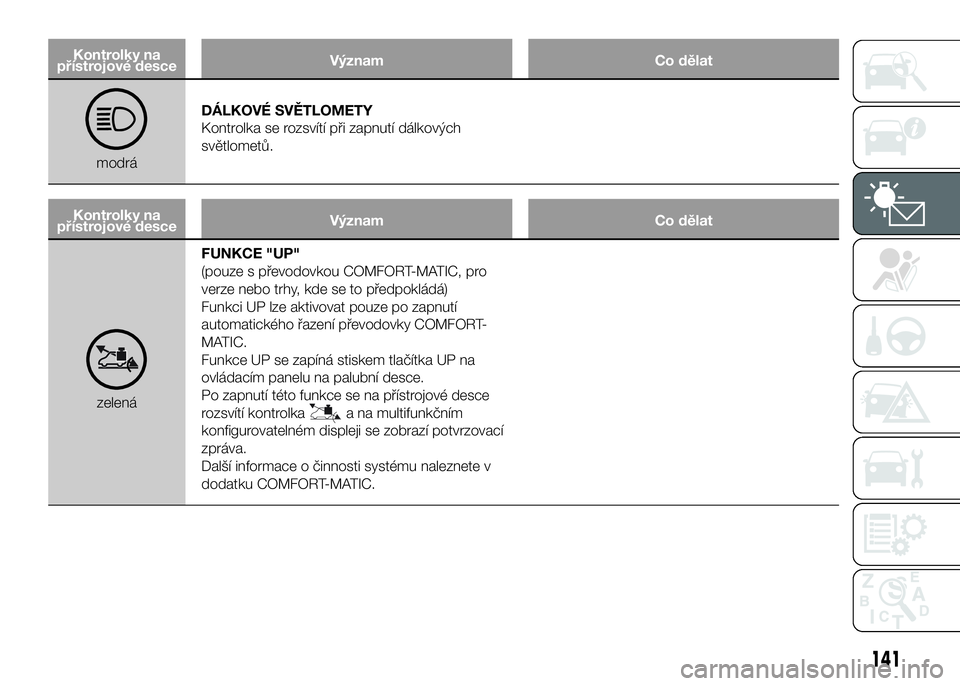

Kontrolky na
přístrojové desceVýznam Co dělat
modráDÁLKOVÉ SVĚTLOMETY
Kontrolka se rozsvítí při zapnutí dálkových
světlometů.
Kontrolky na
přístrojové desceVýznam Co dělat
zelenáFUNKCE "UP"
(pouze s převodovkou COMFORT-MATIC, pro
verze nebo trhy, kde se to předpokládá)
Funkci UP lze aktivovat pouze po zapnutí
automatického řazení převodovky COMFORT-
MATIC.
Funkce UP se zapíná stiskem tlačítka UP na
ovládacím panelu na palubní desce.
Po zapnutí této funkce se na přístrojové desce
rozsvítí kontrolkaa na multifunkčním
konfigurovatelném displeji se zobrazí potvrzovací
zpráva.
Další informace o činnosti systému naleznete v
dodatku COMFORT-MATIC.
141
Page 146 of 363

Upozornění na displeji
Význam Co dělat
ZÁVADA VNĚJŠÍCH SVĚTEL
(Verze s konfigurovatelným multifunkčním
displejem)
Symbol se rozsvítí, když systém detekujte závadu
na některém z následujících světel:
❒směrová světla
❒zadní svítilna do mlhy
❒brzdová světla
❒obrysová světla
❒denní světla
❒osvětlení poznávací značky
❒světla zpětného pojezdu
❒automatické svícení dálkových světlometů
❒poziční světla přípojného vozidla
❒směrová světla přípojného vozidla.U těchto žárovek se může jednat o některou z
následujících závad: spálení žárovky / žárovek,
přepálení pojistky nebo přerušené elektrické
vedení.
ZÁVADA BRZDOVÝCH SVĚTEL
(Verze s konfigurovatelným multifunkčním
displejem)
Symbol se rozsvítí při zjištění závady brzdových
světel.Může se jednat o tuto závadu: spálení žárovky /
žárovek, přepálení příslušné pojistky nebo
přerušené elektrické vedení.
142
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU
Page 147 of 363

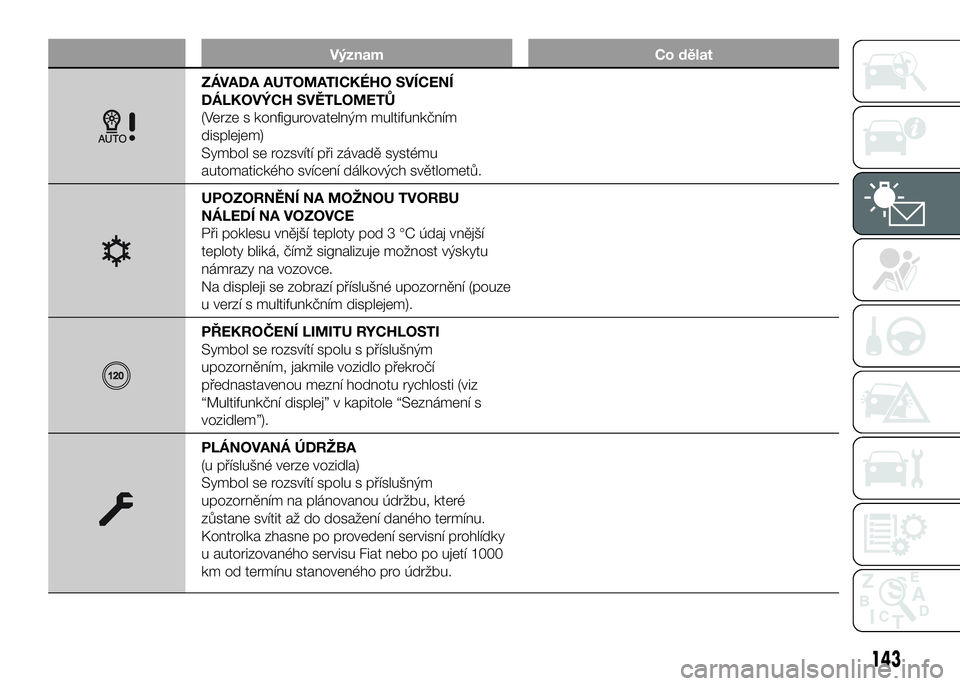

Význam Co dělat
ZÁVADA AUTOMATICKÉHO SVÍCENÍ
DÁLKOVÝCH SVĚTLOMETŮ
(Verze s konfigurovatelným multifunkčním
displejem)
Symbol se rozsvítí při závadě systému
automatického svícení dálkových světlometů.
UPOZORNĚNÍ NA MOŽNOU TVORBU
NÁLEDÍ NA VOZOVCE
Při poklesu vnější teploty pod 3 °C údaj vnější
teploty bliká, čímž signalizuje možnost výskytu
námrazy na vozovce.
Na displeji se zobrazí příslušné upozornění (pouze
u verzí s multifunkčním displejem).
PŘEKROČENÍ LIMITU RYCHLOSTI
Symbol se rozsvítí spolu s příslušným
upozorněním, jakmile vozidlo překročí
přednastavenou mezní hodnotu rychlosti (viz
“Multifunkční displej” v kapitole “Seznámení s
vozidlem”).
PLÁNOVANÁ ÚDRŽBA
(u příslušné verze vozidla)
Symbol se rozsvítí spolu s příslušným
upozorněním na plánovanou údržbu, které
zůstane svítit až do dosažení daného termínu.
Kontrolka zhasne po provedení servisní prohlídky
u autorizovaného servisu Fiat nebo po ujetí 1000
km od termínu stanoveného pro údržbu.
143
Page 148 of 363

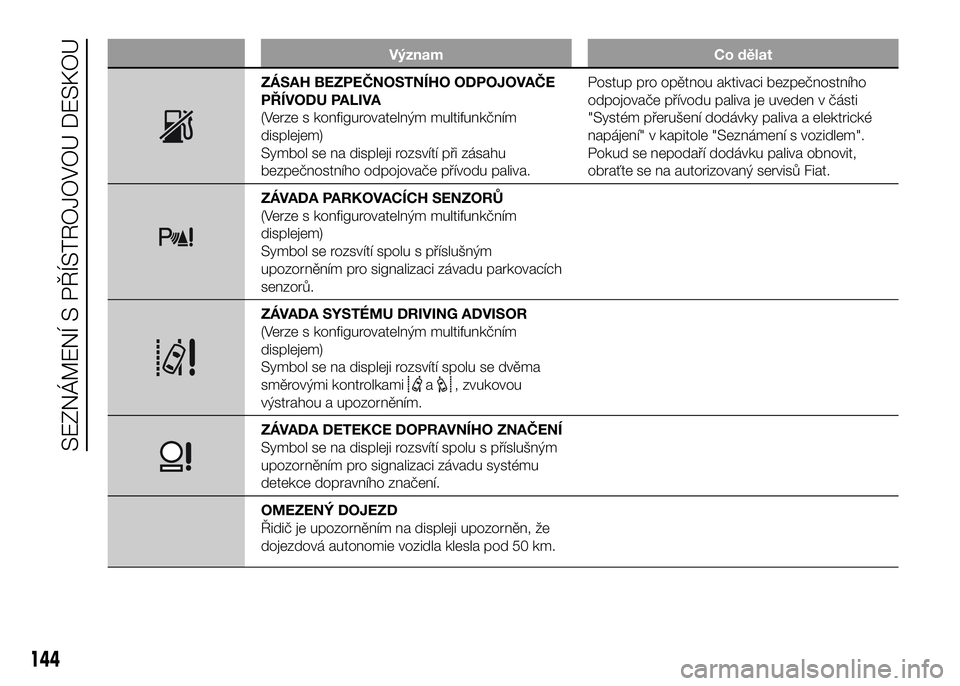

Význam Co dělat
ZÁSAH BEZPEČNOSTNÍHO ODPOJOVAČE
PŘÍVODU PALIVA
(Verze s konfigurovatelným multifunkčním
displejem)
Symbol se na displeji rozsvítí při zásahu
bezpečnostního odpojovače přívodu paliva.Postup pro opětnou aktivaci bezpečnostního
odpojovače přívodu paliva je uveden v části
"Systém přerušení dodávky paliva a elektrické
napájení" v kapitole "Seznámení s vozidlem".
Pokud se nepodaří dodávku paliva obnovit,
obraťte se na autorizovaný servisů Fiat.
ZÁVADA PARKOVACÍCH SENZORŮ
(Verze s konfigurovatelným multifunkčním
displejem)
Symbol se rozsvítí spolu s příslušným
upozorněním pro signalizaci závadu parkovacích
senzorů.
ZÁVADA SYSTÉMU DRIVING ADVISOR
(Verze s konfigurovatelným multifunkčním
displejem)
Symbol se na displeji rozsvítí spolu se dvěma
směrovými kontrolkami
a, zvukovou
výstrahou a upozorněním.
ZÁVADA DETEKCE DOPRAVNÍHO ZNAČENÍ
Symbol se na displeji rozsvítí spolu s příslušným
upozorněním pro signalizaci závadu systému
detekce dopravního značení.
OMEZENÝ DOJEZD
Řidič je upozorněním na displeji upozorněn, že
dojezdová autonomie vozidla klesla pod 50 km.
144
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU
Page 149 of 363

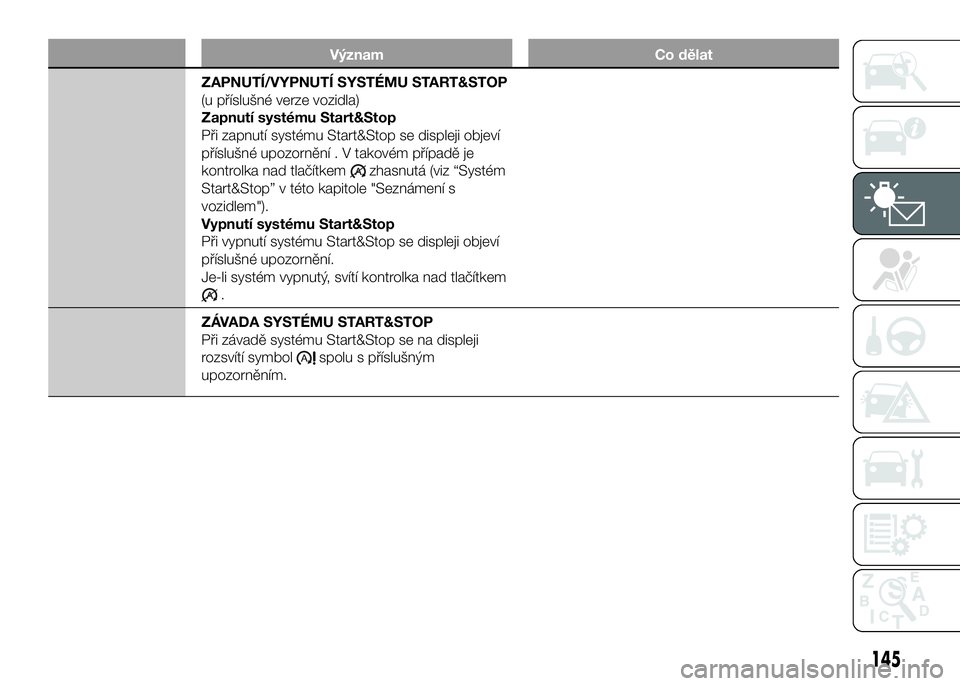

Význam Co dělat
ZAPNUTÍ/VYPNUTÍ SYSTÉMU START&STOP
(u příslušné verze vozidla)
Zapnutí systému Start&Stop
Při zapnutí systému Start&Stop se displeji objeví
příslušné upozornění . V takovém případě je
kontrolka nad tlačítkem
zhasnutá (viz “Systém
Start&Stop” v této kapitole "Seznámení s
vozidlem").
Vypnutí systému Start&Stop
Při vypnutí systému Start&Stop se displeji objeví
příslušné upozornění.
Je-li systém vypnutý, svítí kontrolka nad tlačítkem
.
ZÁVADA SYSTÉMU START&STOP
Při závadě systému Start&Stop se na displeji
rozsvítí symbol
spolu s příslušným
upozorněním.
145
Page 150 of 363

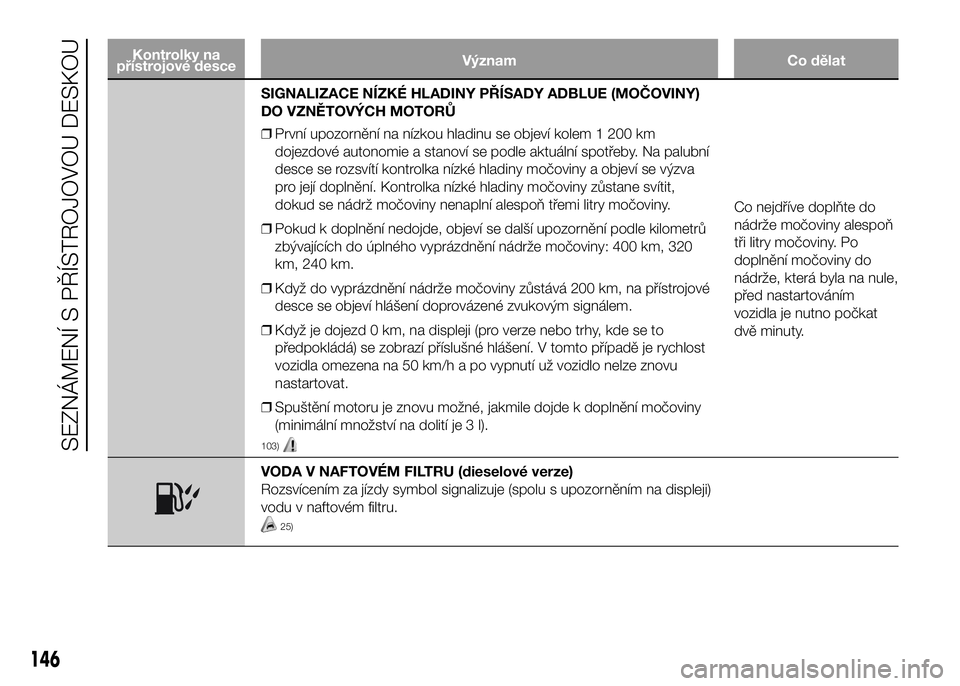

Kontrolky na
přístrojové desceVýznam Co dělat
SIGNALIZACE NÍZKÉ HLADINY PŘÍSADY ADBLUE (MOČOVINY)
DO VZNĚTOVÝCH MOTORŮ
❒První upozornění na nízkou hladinu se objeví kolem 1 200 km
dojezdové autonomie a stanoví se podle aktuální spotřeby. Na palubní
desce se rozsvítí kontrolka nízké hladiny močoviny a objeví se výzva
pro její doplnění. Kontrolka nízké hladiny močoviny zůstane svítit,
dokud se nádrž močoviny nenaplní alespoň třemi litry močoviny.
❒Pokud k doplnění nedojde, objeví se další upozornění podle kilometrů
zbývajících do úplného vyprázdnění nádrže močoviny: 400 km, 320
km, 240 km.
❒Když do vyprázdnění nádrže močoviny zůstává 200 km, na přístrojové
desce se objeví hlášení doprovázené zvukovým signálem.
❒Když je dojezd 0 km, na displeji (pro verze nebo trhy, kde se to
předpokládá) se zobrazí příslušné hlášení. V tomto případě je rychlost
vozidla omezena na 50 km/h a po vypnutí už vozidlo nelze znovu
nastartovat.
❒Spuštění motoru je znovu možné, jakmile dojde k doplnění močoviny
(minimální množství na dolití je 3 l).
103)
Co nejdříve doplňte do
nádrže močoviny alespoň
tři litry močoviny. Po
doplnění močoviny do
nádrže, která byla na nule,
před nastartováním
vozidla je nutno počkat
dvě minuty.
VODA V NAFTOVÉM FILTRU (dieselové verze)
Rozsvícením za jízdy symbol signalizuje (spolu s upozorněním na displeji)
vodu v naftovém filtru.
25)
146
