FIAT DUCATO 2017 Návod na použitie a údržbu (in Slovakian)

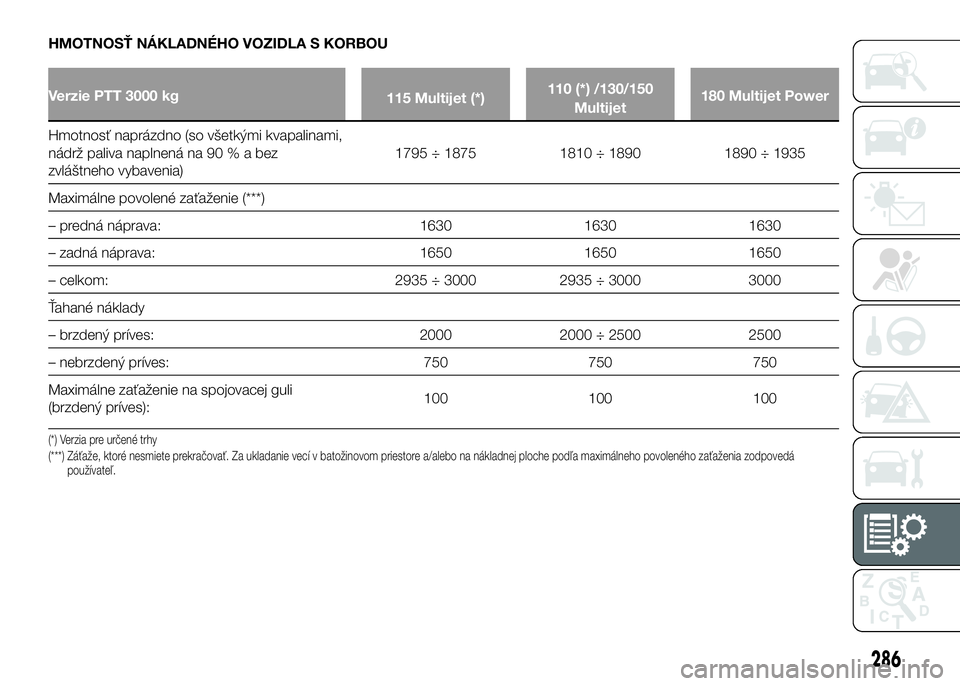

HMOTNOSŤ NÁKLADNÉHO VOZIDLA S KORBOU
Verzie PTT 3000 kg
115 Multijet (*)110 (*) /130/150
Multijet180 Multijet Power
Hmotnosť naprázdno (so všetkými kvapalinami,
nádrž paliva naplnená na 90%abez
zvláštneho vybavenia)1795 ÷ 1875 1810 ÷ 1890 1890 ÷ 1935
Maximálne povolené zaťaženie (***)
– predná náprava: 1630 1630 1630
– zadná náprava: 1650 1650 1650
– celkom: 2935 ÷ 3000 2935 ÷ 3000 3000
Ťahané náklady
– brzdený príves: 2000 2000 ÷ 2500 2500
– nebrzdený príves: 750 750 750
Maximálne zaťaženie na spojovacej guli
(brzdený príves):100 100 100
(*) Verzia pre určené trhy
(***) Záťaže, ktoré nesmiete prekračovať. Za ukladanie vecí v batožinovom priestore a/alebo na nákladnej ploche podľa maximálneho povoleného zaťaženia zodpovedá
používateľ.
286

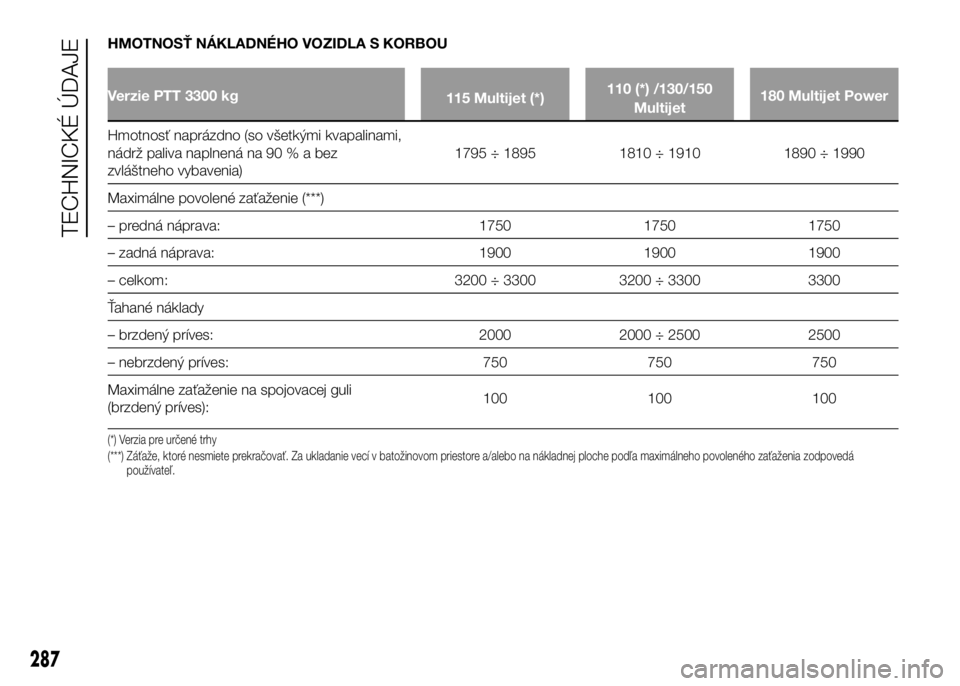

HMOTNOSŤ NÁKLADNÉHO VOZIDLA S KORBOU
Verzie PTT 3300 kg
115 Multijet (*)110 (*) /130/150
Multijet180 Multijet Power
Hmotnosť naprázdno (so všetkými kvapalinami,
nádrž paliva naplnená na 90%abez
zvláštneho vybavenia)1795 ÷ 1895 1810 ÷ 1910 1890 ÷ 1990
Maximálne povolené zaťaženie (***)
– predná náprava: 1750 1750 1750
– zadná náprava: 1900 1900 1900
– celkom: 3200 ÷ 3300 3200 ÷ 3300 3300
Ťahané náklady
– brzdený príves: 2000 2000 ÷ 2500 2500
– nebrzdený príves: 750 750 750
Maximálne zaťaženie na spojovacej guli
(brzdený príves):100 100 100
(*) Verzia pre určené trhy
(***) Záťaže, ktoré nesmiete prekračovať. Za ukladanie vecí v batožinovom priestore a/alebo na nákladnej ploche podľa maximálneho povoleného zaťaženia zodpovedá
používateľ.
287
TECHNICKÉ ÚDAJE

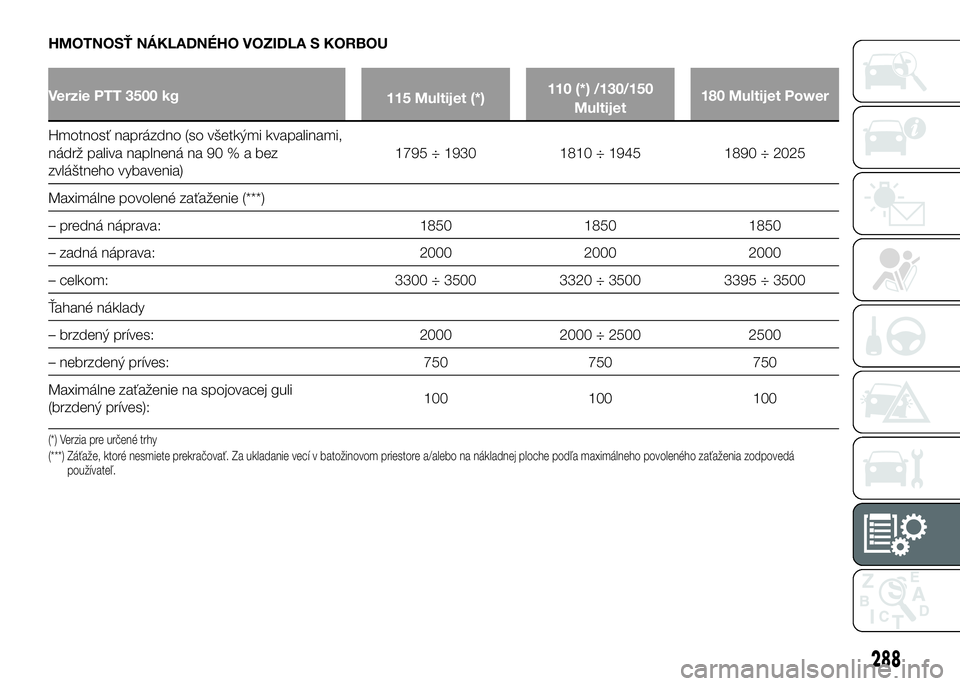

HMOTNOSŤ NÁKLADNÉHO VOZIDLA S KORBOU
Verzie PTT 3500 kg
115 Multijet (*)110 (*) /130/150
Multijet180 Multijet Power
Hmotnosť naprázdno (so všetkými kvapalinami,
nádrž paliva naplnená na 90%abez
zvláštneho vybavenia)1795 ÷ 1930 1810 ÷ 1945 1890 ÷ 2025
Maximálne povolené zaťaženie (***)
– predná náprava: 1850 1850 1850
– zadná náprava: 2000 2000 2000
– celkom: 3300 ÷ 3500 3320 ÷ 3500 3395 ÷ 3500
Ťahané náklady
– brzdený príves: 2000 2000 ÷ 2500 2500
– nebrzdený príves: 750 750 750
Maximálne zaťaženie na spojovacej guli
(brzdený príves):100 100 100
(*) Verzia pre určené trhy
(***) Záťaže, ktoré nesmiete prekračovať. Za ukladanie vecí v batožinovom priestore a/alebo na nákladnej ploche podľa maximálneho povoleného zaťaženia zodpovedá
používateľ.
288

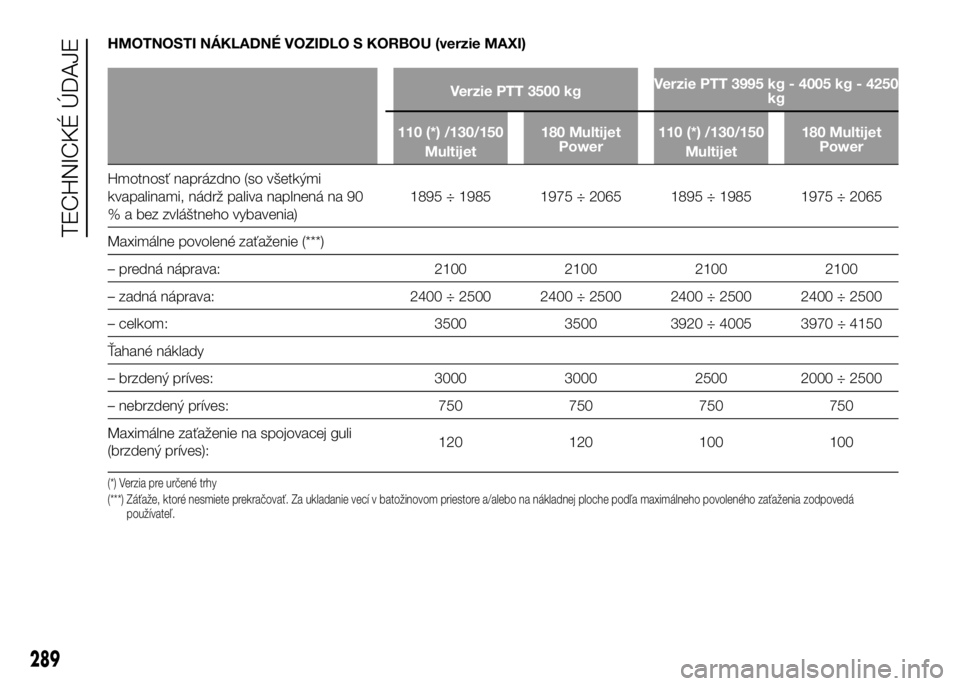

HMOTNOSTI NÁKLADNÉ VOZIDLO S KORBOU (verzie MAXI)
Verzie PTT 3500 kgVerzie PTT 3995 kg - 4005 kg - 4250
kg
110 (*) /130/150
Multijet180 Multijet
Power110 (*) /130/150
Multijet180 Multijet
Power
Hmotnosť naprázdno (so všetkými
kvapalinami, nádrž paliva naplnená na 90
% a bez zvláštneho vybavenia)1895 ÷ 1985 1975 ÷ 2065 1895 ÷ 1985 1975 ÷ 2065
Maximálne povolené zaťaženie (***)
– predná náprava: 2100 2100 2100 2100
– zadná náprava: 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500
– celkom: 3500 3500 3920 ÷ 4005 3970 ÷ 4150
Ťahané náklady
– brzdený príves: 3000 3000 2500 2000 ÷ 2500
– nebrzdený príves: 750 750 750 750
Maximálne zaťaženie na spojovacej guli
(brzdený príves):120 120 100 100
(*) Verzia pre určené trhy
(***) Záťaže, ktoré nesmiete prekračovať. Za ukladanie vecí v batožinovom priestore a/alebo na nákladnej ploche podľa maximálneho povoleného zaťaženia zodpovedá
používateľ.
289
TECHNICKÉ ÚDAJE

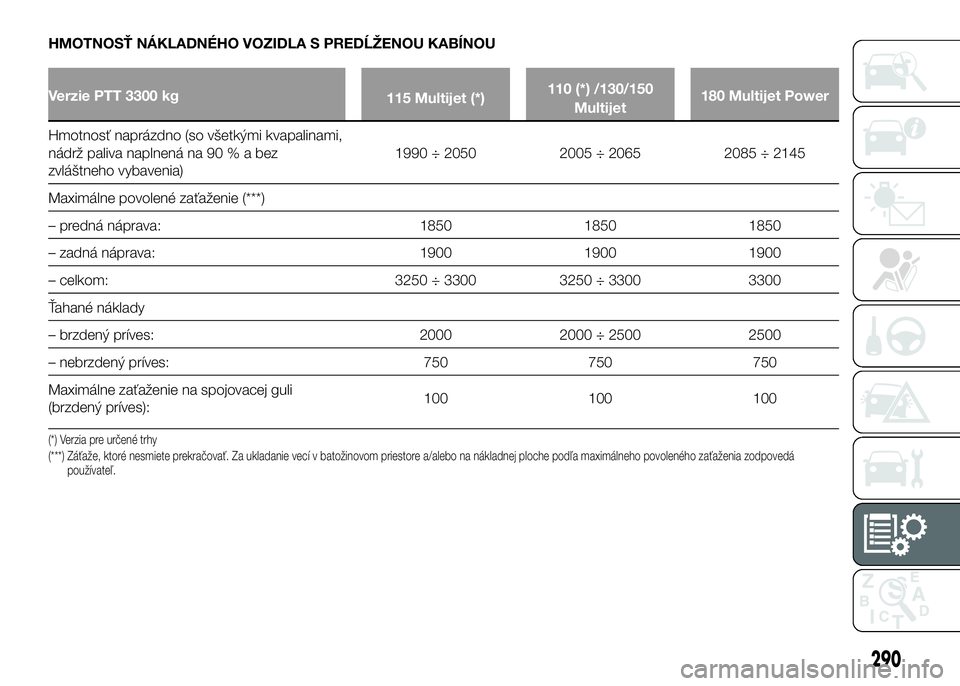

HMOTNOSŤ NÁKLADNÉHO VOZIDLA S PREDĹŽENOU KABÍNOU
Verzie PTT 3300 kg
115 Multijet (*)110 (*) /130/150
Multijet180 Multijet Power
Hmotnosť naprázdno (so všetkými kvapalinami,
nádrž paliva naplnená na 90%abez
zvláštneho vybavenia)1990 ÷ 2050 2005 ÷ 2065 2085 ÷ 2145
Maximálne povolené zaťaženie (***)
– predná náprava: 1850 1850 1850
– zadná náprava: 1900 1900 1900
– celkom: 3250 ÷ 3300 3250 ÷ 3300 3300
Ťahané náklady
– brzdený príves: 2000 2000 ÷ 2500 2500
– nebrzdený príves: 750 750 750
Maximálne zaťaženie na spojovacej guli
(brzdený príves):100 100 100
(*) Verzia pre určené trhy
(***) Záťaže, ktoré nesmiete prekračovať. Za ukladanie vecí v batožinovom priestore a/alebo na nákladnej ploche podľa maximálneho povoleného zaťaženia zodpovedá
používateľ.
290

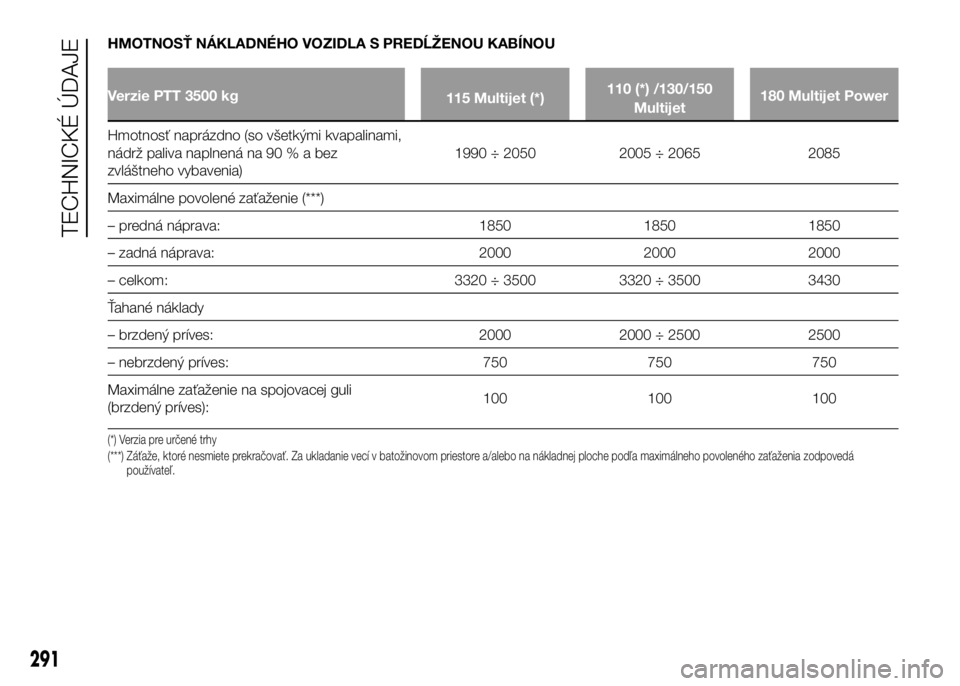

HMOTNOSŤ NÁKLADNÉHO VOZIDLA S PREDĹŽENOU KABÍNOU
Verzie PTT 3500 kg
115 Multijet (*)110 (*) /130/150
Multijet180 Multijet Power
Hmotnosť naprázdno (so všetkými kvapalinami,
nádrž paliva naplnená na 90%abez
zvláštneho vybavenia)1990 ÷ 2050 2005 ÷ 2065 2085
Maximálne povolené zaťaženie (***)
– predná náprava: 1850 1850 1850
– zadná náprava: 2000 2000 2000
– celkom: 3320 ÷ 3500 3320 ÷ 3500 3430
Ťahané náklady
– brzdený príves: 2000 2000 ÷ 2500 2500
– nebrzdený príves: 750 750 750
Maximálne zaťaženie na spojovacej guli
(brzdený príves):100 100 100
(*) Verzia pre určené trhy
(***) Záťaže, ktoré nesmiete prekračovať. Za ukladanie vecí v batožinovom priestore a/alebo na nákladnej ploche podľa maximálneho povoleného zaťaženia zodpovedá
používateľ.
291
TECHNICKÉ ÚDAJE

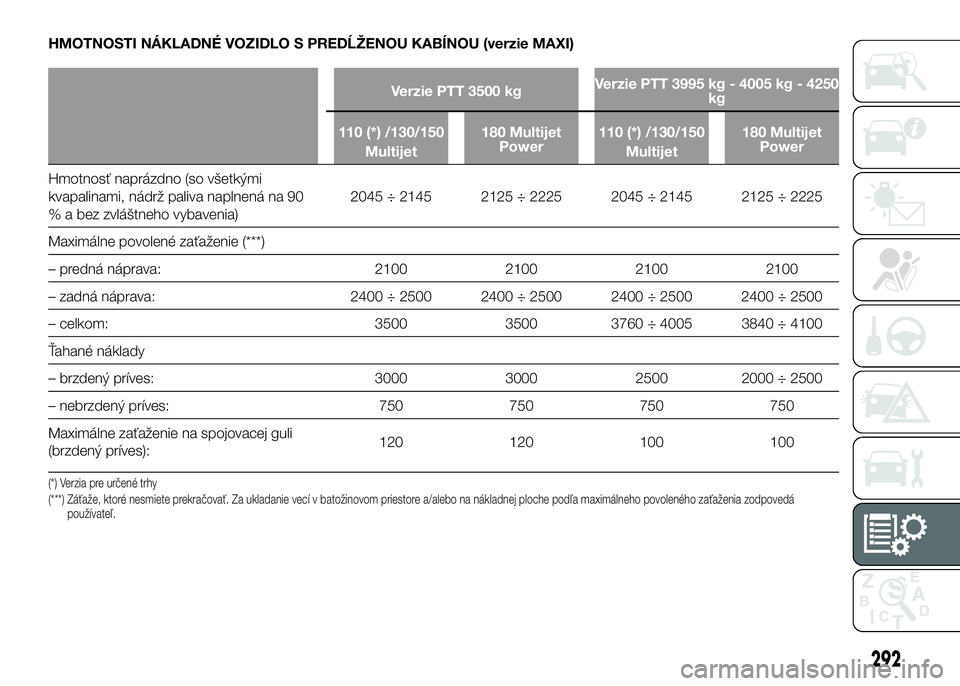

HMOTNOSTI NÁKLADNÉ VOZIDLO S PREDĹŽENOU KABÍNOU (verzie MAXI)
Verzie PTT 3500 kgVerzie PTT 3995 kg - 4005 kg - 4250
kg
110 (*) /130/150
Multijet180 Multijet
Power110 (*) /130/150
Multijet180 Multijet
Power
Hmotnosť naprázdno (so všetkými
kvapalinami, nádrž paliva naplnená na 90
% a bez zvláštneho vybavenia)2045 ÷ 2145 2125 ÷ 2225 2045 ÷ 2145 2125 ÷ 2225
Maximálne povolené zaťaženie (***)
– predná náprava: 2100 2100 2100 2100
– zadná náprava: 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500
– celkom: 3500 3500 3760 ÷ 4005 3840 ÷ 4100
Ťahané náklady
– brzdený príves: 3000 3000 2500 2000 ÷ 2500
– nebrzdený príves: 750 750 750 750
Maximálne zaťaženie na spojovacej guli
(brzdený príves):120 120 100 100
(*) Verzia pre určené trhy
(***) Záťaže, ktoré nesmiete prekračovať. Za ukladanie vecí v batožinovom priestore a/alebo na nákladnej ploche podľa maximálneho povoleného zaťaženia zodpovedá
používateľ.
292

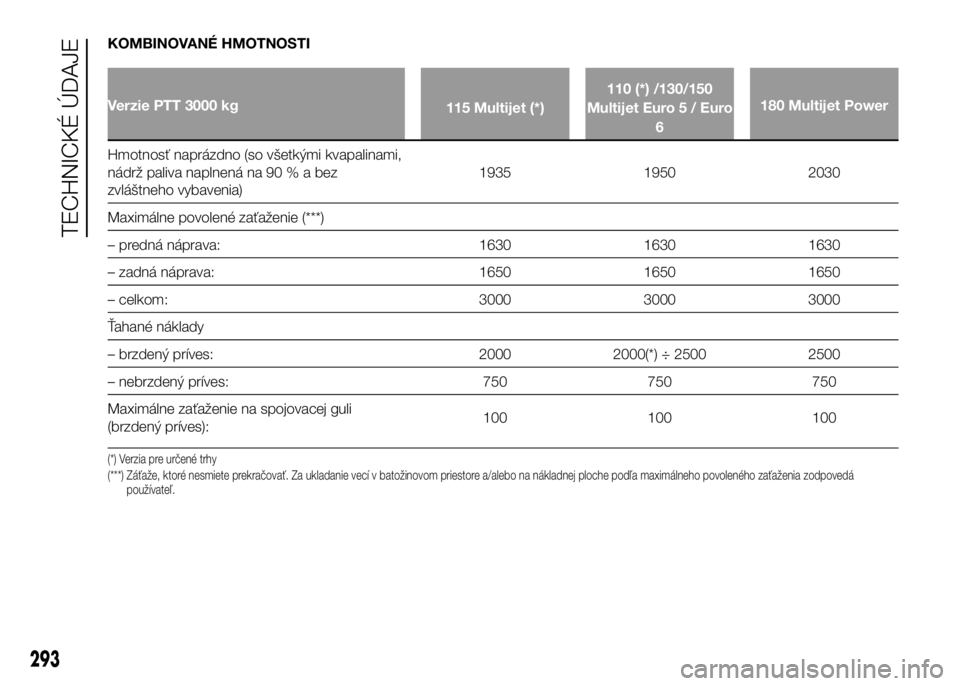

KOMBINOVANÉ HMOTNOSTI
Verzie PTT 3000 kg
115 Multijet (*)110 (*) /130/150
Multijet Euro 5 / Euro
6180 Multijet Power
Hmotnosť naprázdno (so všetkými kvapalinami,
nádrž paliva naplnená na 90%abez
zvláštneho vybavenia)1935 1950 2030
Maximálne povolené zaťaženie (***)
– predná náprava: 1630 1630 1630
– zadná náprava: 1650 1650 1650
– celkom: 3000 3000 3000
Ťahané náklady
– brzdený príves: 2000 2000(*) ÷ 2500 2500
– nebrzdený príves: 750 750 750
Maximálne zaťaženie na spojovacej guli
(brzdený príves):100 100 100
(*) Verzia pre určené trhy
(***) Záťaže, ktoré nesmiete prekračovať. Za ukladanie vecí v batožinovom priestore a/alebo na nákladnej ploche podľa maximálneho povoleného zaťaženia zodpovedá
používateľ.
293
TECHNICKÉ ÚDAJE

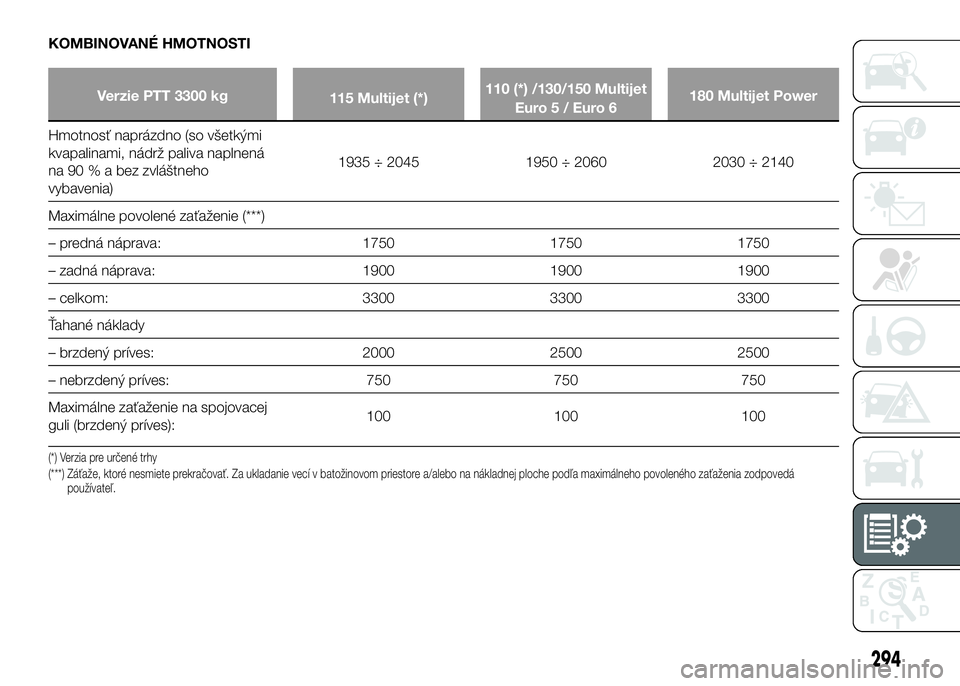

KOMBINOVANÉ HMOTNOSTI
Verzie PTT 3300 kg
115 Multijet (*)110 (*) /130/150 Multijet
Euro 5 / Euro 6180 Multijet Power
Hmotnosť naprázdno (so všetkými
kvapalinami, nádrž paliva naplnená
na 90 % a bez zvláštneho
vybavenia)1935 ÷ 2045 1950 ÷ 2060 2030 ÷ 2140
Maximálne povolené zaťaženie (***)
– predná náprava: 1750 1750 1750
– zadná náprava: 1900 1900 1900
– celkom: 3300 3300 3300
Ťahané náklady
– brzdený príves: 2000 2500 2500
– nebrzdený príves: 750 750 750
Maximálne zaťaženie na spojovacej
guli (brzdený príves):100 100 100
(*) Verzia pre určené trhy
(***) Záťaže, ktoré nesmiete prekračovať. Za ukladanie vecí v batožinovom priestore a/alebo na nákladnej ploche podľa maximálneho povoleného zaťaženia zodpovedá
používateľ.
294

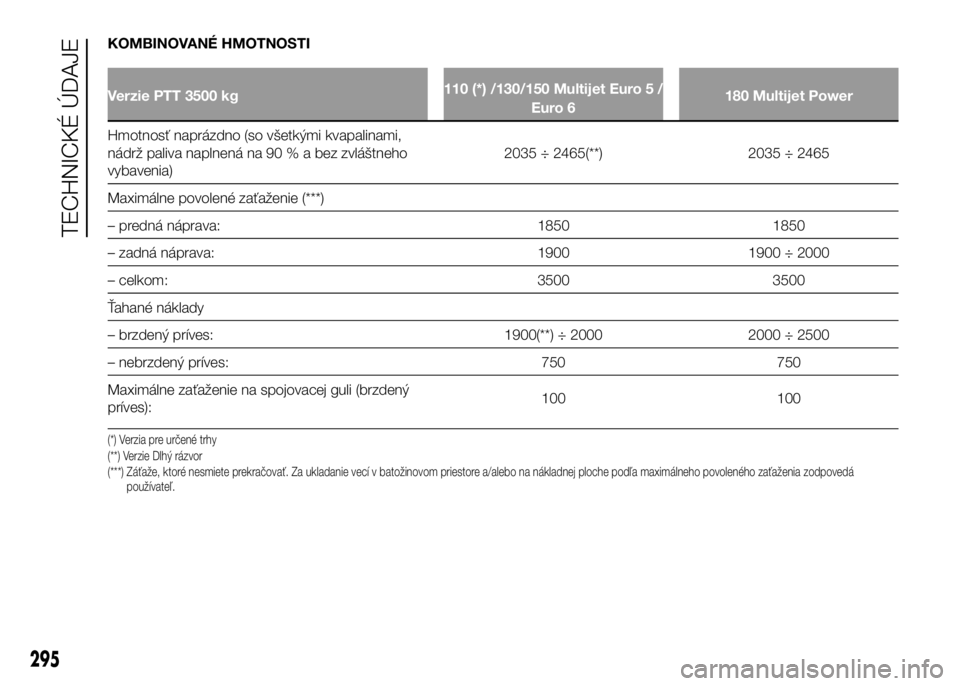

KOMBINOVANÉ HMOTNOSTI
Verzie PTT 3500 kg110 (*) /130/150 Multijet Euro 5 /
Euro 6180 Multijet Power
Hmotnosť naprázdno (so všetkými kvapalinami,
nádrž paliva naplnená na 90 % a bez zvláštneho
vybavenia)2035 ÷ 2465(**) 2035 ÷ 2465
Maximálne povolené zaťaženie (***)
– predná náprava: 1850 1850
– zadná náprava: 1900 1900 ÷ 2000
– celkom: 3500 3500
Ťahané náklady
– brzdený príves: 1900(**) ÷ 2000 2000 ÷ 2500
– nebrzdený príves: 750 750
Maximálne zaťaženie na spojovacej guli (brzdený
príves):100 100
(*) Verzia pre určené trhy
(**) Verzie Dlhý rázvor
(***) Záťaže, ktoré nesmiete prekračovať. Za ukladanie vecí v batožinovom priestore a/alebo na nákladnej ploche podľa maximálneho povoleného zaťaženia zodpovedá
používateľ.
295
