FIAT DUCATO 2017 Návod na použitie a údržbu (in Slovakian)

HMOTNOSTI KOMBINOVANÝCH DODÁVOK (verzie MAXI)
Verzie PTT 3500 kg110 (*) /130/150 Multijet Euro 5 /
Euro 6180 Multijet Power
Hmotnosť naprázdno (so všetkými kvapalinami,
nádrž paliva naplnená na 90 % a bez zvláštneho
vybavenia)2100 2180
Maximálne povolené zaťaženie (***)
– predná náprava: 2100 2100
– zadná náprava: 2400 2400
– celkom: 3500 3500
Ťahané náklady
– brzdený príves: 3000 3000
– nebrzdený príves: 750 750
Maximálne zaťaženie na spojovacej guli (brzdený
príves):120 120
(*) Verzia pre určené trhy
(***) Záťaže, ktoré nesmiete prekračovať. Za ukladanie vecí v batožinovom priestore a/alebo na nákladnej ploche podľa maximálneho povoleného zaťaženia zodpovedá
používateľ.
296

HMOTNOSTI PANORAMA
Verzie PTT 3150 kg
115 Multijet (*)110 (*) /130/150
Multijet Euro 5 / Euro
6180 Multijet Power
Hmotnosť naprázdno (so všetkými kvapalinami,
nádrž paliva naplnená na 90%abez
zvláštneho vybavenia)2200 2215 2295
Maximálne povolené zaťaženie (***)
– predná náprava: 1750 1750 1750
– zadná náprava: 1650 1650 1650
– celkom: 3150 3150 3150
Ťahané náklady
– brzdený príves: 2000 2000 ÷ 2500 2500
– nebrzdený príves: 750 750 750
Maximálne zaťaženie na spojovacej guli
(brzdený príves):100 100 100
(*) Verzia pre určené trhy
(***) Záťaže, ktoré nesmiete prekračovať. Za ukladanie vecí v batožinovom priestore a/alebo na nákladnej ploche podľa maximálneho povoleného zaťaženia zodpovedá
používateľ.
297
TECHNICKÉ ÚDAJE

HMOTNOSTI PANORAMA
Verzie PTT 3300 kg
115 Multijet (*)110 (*) /130/150
Multijet150 Multijet Euro
6180 Multijet
Power
Hmotnosť naprázdno (so všetkými
kvapalinami, nádrž paliva naplnená
na 90 % a bez zvláštneho
vybavenia)2200÷ 2285 2300 ÷ 2400 2300 - 2375 - 2400 2380 ÷ 2480
Maximálne povolené zaťaženie (***)
– predná náprava: 1750 ÷ 1850 1750 ÷ 1850 1850 -1800 - 1850 1750 ÷ 1850
– zadná náprava: 1900 1900 1900 1900
– celkom: 3300 3300 3300 3300
Ťahané náklady
– brzdený príves: 2000 2500 2500 2500
– nebrzdený príves: 750 750 750 750
Maximálne zaťaženie na spojovacej
guli (brzdený príves):100 100 100 100
(*) Verzia pre určené trhy
(***) Záťaže, ktoré nesmiete prekračovať. Za ukladanie vecí v batožinovom priestore a/alebo na nákladnej ploche podľa maximálneho povoleného zaťaženia zodpovedá
používateľ.
298

NOSNOSTI MINIBUSU
Verzie PTT 3995 kg - 4005 kg - 4250 kg
110 (*) /130/150 Multijet
Hmotnosť naprázdno (so všetkými kvapalinami, nádrž
paliva naplnená na 90 % a bez zvláštneho vybavenia)2520 ÷ 2710
Maximálne povolené zaťaženie (***)
– predná náprava: 2100
– zadná náprava: 2400 ÷ 2500
– celkom:4005 ÷ 4250
(*) Verzia pre určené trhy
(***) Záťaže, ktoré nesmiete prekračovať. Za ukladanie vecí v batožinovom priestore a/alebo na nákladnej ploche podľa maximálneho povoleného zaťaženia zodpovedá
používateľ.
299
TECHNICKÉ ÚDAJE

NOSNOSTI MINIBUSU
Verzie PTT 4250 - 4300 (Heavy) kg 150 Multijet Euro 6
Hmotnosť naprázdno (so všetkými kvapalinami, nádrž
paliva naplnená na 90 % a bez zvláštneho vybavenia)2520 ÷ 2710
Maximálne povolené zaťaženie (***)
– predná náprava: 2100
– zadná náprava: 2400 ÷ 2500
– celkom:4250 ÷ 4300
(***) Záťaže, ktoré nesmiete prekračovať. Za ukladanie vecí v batožinovom priestore a/alebo na nákladnej ploche podľa maximálneho povoleného zaťaženia zodpovedá
používateľ.
300

AUTOMOBILOVÝ PODVOZOK BEZ KABÍNY
Verzie PTT 3000 kg
115 Multijet (*)110 (*) /130/150
Multijet180 Multijet Power
Hmotnosť naprázdno (so všetkými kvapalinami,
nádrž paliva naplnená na 90%abez
zvláštneho vybavenia)1245 ÷ 1360 1305 ÷ 1375 1385 ÷ 1455
Maximálne povolené zaťaženie (***)
– predná náprava: 1630 1630 1630
– zadná náprava: 1650 1650 1650
– celkom: 3000 3000 3000
Ťahané náklady
– brzdený príves: 2000 2500 2500
– nebrzdený príves: 750 750 750
Maximálne zaťaženie na spojovacej guli
(brzdený príves):100 100 100
(*) Verzia pre určené trhy
(***) Záťaže, ktoré nesmiete prekračovať. Za ukladanie vecí v batožinovom priestore a/alebo na nákladnej ploche podľa maximálneho povoleného zaťaženia zodpovedá
používateľ.
301
TECHNICKÉ ÚDAJE

AUTOMOBILOVÝ PODVOZOK BEZ KABÍNY
Verzie PTT 3300 kg
115 Multijet (*)110 (*) /130/150
Multijet180 Multijet Power
Hmotnosť naprázdno (so všetkými kvapalinami,
nádrž paliva naplnená na 90%abez
zvláštneho vybavenia)1245 ÷ 1360 1260 ÷ 1375 1340 ÷ 1455
Maximálne povolené zaťaženie (***)
– predná náprava: 1750 1750 1750
– zadná náprava: 1900 1900 1900
– celkom: 3300 3300 3300
Ťahané náklady
– brzdený príves: 2000 2000 ÷ 2500 2500
– nebrzdený príves: 750 750 750
Maximálne zaťaženie na spojovacej guli
(brzdený príves):100 100 100
(*) Verzia pre určené trhy
(***) Záťaže, ktoré nesmiete prekračovať. Za ukladanie vecí v batožinovom priestore a/alebo na nákladnej ploche podľa maximálneho povoleného zaťaženia zodpovedá
používateľ.
302

AUTOMOBILOVÝ PODVOZOK BEZ KABÍNY
Verzie PTT 3500 kg
115 Multijet (*)110 (*) /130/150
Multijet180 Multijet Power
Hmotnosť naprázdno (so všetkými kvapalinami,
nádrž paliva naplnená na 90%abez
zvláštneho vybavenia)1245 ÷ 1360 1260 ÷ 1375 1340 ÷ 1455
Maximálne povolené zaťaženie (***)
– predná náprava: 1850 1850 1850
– zadná náprava: 2000 2000 2000
– celkom: 3500 3500 3500
Ťahané náklady
– brzdený príves: 2000 2000 ÷ 2500 2500
– nebrzdený príves: 750 750 750
Maximálne zaťaženie na spojovacej guli
(brzdený príves):100 100 100
(*) Verzia pre určené trhy
(***) Záťaže, ktoré nesmiete prekračovať. Za ukladanie vecí v batožinovom priestore a/alebo na nákladnej ploche podľa maximálneho povoleného zaťaženia zodpovedá
používateľ.
303
TECHNICKÉ ÚDAJE

AUTOMOBILOVÝ PODVOZOK BEZ KABÍNY
Verzie PTT 3650 kg
115 Multijet (*)110 (*) /130/150
Multijet180 Multijet Power
Hmotnosť naprázdno (so všetkými kvapalinami,
nádrž paliva naplnená na 90%abez
zvláštneho vybavenia)1245 ÷ 1360 1260 ÷ 1375 1340 ÷ 1455
Maximálne povolené zaťaženie (***)
– predná náprava: 1850 1850 1850
– zadná náprava: 2000 2000 2000
– celkom: 3650 3650 3650
Ťahané náklady
– brzdený príves: 2000 2500 2500
– nebrzdený príves: 750 750 750
Maximálne zaťaženie na spojovacej guli
(brzdený príves):100 100 100
(*) Verzia pre určené trhy
(***) Záťaže, ktoré nesmiete prekračovať. Za ukladanie vecí v batožinovom priestore a/alebo na nákladnej ploche podľa maximálneho povoleného zaťaženia zodpovedá
používateľ.
304

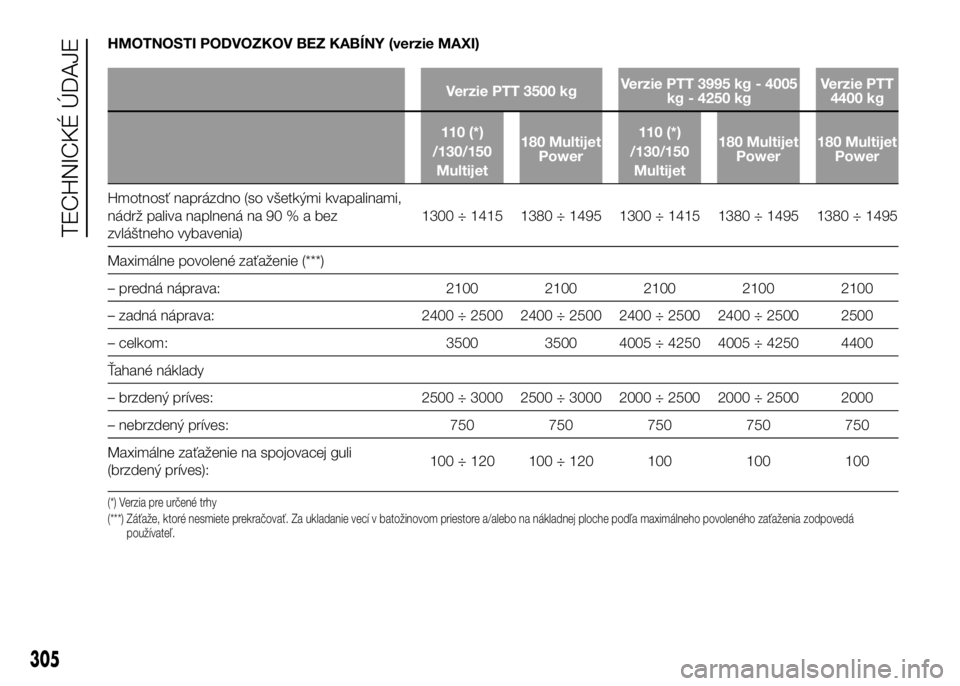

HMOTNOSTI PODVOZKOV BEZ KABÍNY (verzie MAXI)
Verzie PTT 3500 kgVerzie PTT 3995 kg - 4005
kg - 4250 kgVerzie PTT
4400 kg
110 (*)
/130/150
Multijet180 Multijet
Power110 (*)
/130/150
Multijet180 Multijet
Power180 Multijet
Power
Hmotnosť naprázdno (so všetkými kvapalinami,
nádrž paliva naplnená na 90%abez
zvláštneho vybavenia)1300 ÷ 1415 1380 ÷ 1495 1300 ÷ 1415 1380 ÷ 1495 1380 ÷ 1495
Maximálne povolené zaťaženie (***)
– predná náprava: 2100 2100 2100 2100 2100
– zadná náprava: 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500 2500
– celkom: 3500 3500 4005 ÷ 4250 4005 ÷ 4250 4400
Ťahané náklady
– brzdený príves: 2500 ÷ 3000 2500 ÷ 3000 2000 ÷ 2500 2000 ÷ 2500 2000
– nebrzdený príves: 750 750 750 750 750
Maximálne zaťaženie na spojovacej guli
(brzdený príves):100 ÷ 120 100 ÷ 120 100 100 100
(*) Verzia pre určené trhy
(***) Záťaže, ktoré nesmiete prekračovať. Za ukladanie vecí v batožinovom priestore a/alebo na nákladnej ploche podľa maximálneho povoleného zaťaženia zodpovedá
používateľ.
305
TECHNICKÉ ÚDAJE
