FIAT DUCATO 2018 Drift- och underhållshandbok (in Swedish)

OM FORDONET
STÅR OANVÄNT
UNDER EN LÅNG TID
Om fordonet ska förbli stillastående
längre än en månad, följ dessa
föreskrifter:
Parkera fordonet i en täckt, torr och
möjligtvis ventilerad lokal.
Lägg i en växel.
Kontrollera att handbromsen inte
dragits åt.
koppla ifrån batteriets minuspol. Om
bilen är försedd med en funktion för
att koppla ifrån batteriet (frånskiljare), se
beskrivningen i avsnitt "Reglage" i
kapitlet "Lär känna din bil" för
anvisningar om hur man kopplar ifrån
batteriet.
Rengör och skydda de lackerade
delarna med skyddsvax.
Rengör och skydda de blanka
metalldelarna med specifika produkter
som finns att köpa ute i handeln.
Fördela talk på vindrutetorkarens
och bakrutetorkarens torkarblad av
gummi och låt dem vara upplyfta från
rutorna.
Öppna rutorna något.
Täck fordonet med en presenning av
tyg eller perforerad plast. Använd inte
presenningar av tät plast, eftersom
de inte gör så att fukten på fordonsytan
kan förånga.
Pumpa upp däcken till ett tryck på
+0,5 bar i förhållande till det normala
däcktrycket som föreskrivs och
kontrollera det regelbundet.
Töm inte motorns kylsystem.
OBSERVERA! Om fordonet har ett
larmsystem, inaktivera det med
fjärrkontrollen.
OBSERVERA! Innan du kopplar ifrån
eltillförseln till batteriet, vänta minst en
minut från att du har ställt
tändningsnyckeln på STOP och stängt
dörren på förarsidan. Nästa gång du
åter kopplar på batteriets eltillförsel, ska
du försäkra dig om att
tändningsnyckeln står på STOP och att
dörren på förarsidan är stängd.
149

I NÖDLÄGE
BYTA LAMPA ..................................151
BYTA UTVÄNDIG LAMPA ................154
BYTA EN INVÄNDIG LAMPA ...........159
BYTA SÄKRINGAR..........................160
GATEWAY FMS MODULE ...............173
BYTA HJUL .....................................178
SNABBREPARATIONSSATS TILL
DÄCK FIX & GO AUTOMATIC .........183
NÖDSTART .....................................185
LADDA BATTERIET .........................186
BRÄNSLELÅSETS BRYTARE .........188
BOGSERA FORDONET...................189
150
I NÖDLÄGE
Ett punkterat däck eller en glödlampa
som har slocknat?
Ibland kan det hända att något stör vår
resa.
Sidorna som gäller nödsituationer kan
vara till hjälp för att självständigt och
i lugn och ro klara av kritiska situationer.
I nödlägen bör man ringa det
gratisnummer som står angivet i
garantihäftet.
Genom att konsultera webbplatsen
www.fiatprofessional.com eller, för
husbilsinnehavare, genom att gå till
webbplatsen www.fiatcamper.com, kan
du söka efter den närmaste
återförsäljaren i Fiats-servicenätverk
och även hitta mycket annan nyttig
information.

BYTA LAMPA
ALLMÄNNA
INDIKATIONER
140) 141)
47)
När en lampa inte fungerar,
kontrollera innan den byts ut, att
säkringen är hel. För placering av
säkringarna, se avsnittet "Byte
av säkringar" i det här kapitlet.
Innan ett byte av lampan utförs,
kontrollera att respektive kontakter inte
är oxiderade.
Trasiga lampor ska bytas ut mot
andra av samma typ och effekt.
Efter ett byte av lampan på en
strålkastare, kontrollera alltid
inriktningen av säkerhetsskäl.
OBSERVERA! Det kan bildas en tunna
hinna av imma på insidan av
strålkastarna. Det är inget fel utan är ett
naturligt fenomen pga. låg temperatur
och luftfuktighet. Imman kommer att
försvinna när strålkastarna tänds. Om
det finns droppar inuti strålkastaren
betyder det att vatten har trängt in.
Kontakta Fiats servicenät.
VARNING
140)Ändringar eller reparationer på
elsystemet som utförs på felaktigt sätt och
utan hänsyn till systemets tekniska
egenskaper, kan orsaka funktionsfel med
risk för brand.
141)Halogenlampan innehåller trycksatt
gas och vid skada är det möjligt att
glasbitar slungas iväg.
VARNING
47)Vid hantering av halogenlampor ska du
endast vidröra metalldelen. Om den
genomskinliga glödlampskolven kommer i
kontakt med fingrarna kan detta påverka
ljusstyrkan och lampans hållbarhet. Vid en
oavsiktlig kontakt, gnid glödlampskolven
med en fuktig trasa och alkohol och låt den
torka.
151

TYPER AV LAMPOR
På fordonet finns olika typer av lampor installerade:
Lampor helt i glas:(typ A) sätts
i med tryck, och dras ut.
Lampor med bajonettsockel:(typ B) tryck på glödlampan för att dra
ut och vrid moturs.
Cylindriska lampor:(typ C) frigör från kontakterna och dra ut dem.
Halogenlampor:(typ D): för att ta ut lampan, frigör den och ta ut den ur
sätet.
Halogenlampor:(typ E): för att ta ut lampan, frigör den och ta ut den ur
sätet.
152
I NÖDLÄGE

Lampor
Lampor Typ Effekt Ref. figur
Helljus H7 55 W D
Halvljus H7 55 W D
Främre positioner/varselljus
W21/5W - LED
(#)--
Dimljus
(*)H11 55 W -
Körriktningsvisare fram WY21W 21W B
Körriktningsvisare på sidornaW16WF
(**) / WY5W
(***)16W(**) / 5W (***)A
Körriktningsvisare bak PY2IW 21W B
Positionsljus sidor W5W 5 W A
Positionsljus bak P 21/5 W 21/5 W B
Bakre positionsljus/stoppljus P21W 21W B
Tredje stoppljus W5W 5 W B
Backljus W16W 16W B
Dimbakljus W16W 16W B
Nummerplåt C5W 5 W A
Takbelysning fram (genomskinligt vippskydd) 12V10W 10W C
Belysning bak 12V10W 10W C
(#) Där så förutses, i stället för lampan W21/5W
(*)berörda versioner och marknader
(**)versionerna XL och Tempo libero
(***)alla andra versioner
153

BYTA UTVÄNDIG
LAMPA
STRÅLKASTARENHETER
FRAM
Gör så här för att demontera
strålkastaren:
Öppna motorhuven genom att utföra
proceduren som beskrivs i avsnittet
"Motorhuv" i kapitlet "Lär känna din bil".
Koppla ifrån det elektriska
kontaktdonet A bild 145 från
strålkastaren.
Skruva loss fästskruvarna B bild 146
på strålkastaren på karossen, frigör
strålkastaren från sätet i den undre
delen, så som indikeras i bild 146 och
ta ut strålkastaren genom att ställa
den på ett arbetsplan.
Följ anvisningarna nedan för byte av
lamporna.
Efter bytet ska du återmontera
strålkastaren genom att fästa den med
fästskruvarna B bild 146.
Anslut det elektriska kontaktdonet A
bild 145 till strålkastaren.
Layouten för lamporna i lampgruppen
är som följer bild 147:
A körriktningsvisare
B halvljus
C helljus
D positionsljus/varselljusE positionsljus/varselljus med lysdiod
(som alternativ till D)För att yta ut helljusens glödlampa, ta
bort gummiproppen C bild 148.
För att byta ut halvljusens glödlampa, ta
bort gummiproppen B bild 148.
För att byta ut glödlampa i
körriktningsvisarna och positionsljuset/
DRL (när de inte har ledlampor) ska
du ta bort gummiproppen A bild 148.
När bytet är klart, återmontera
gummipropparna riktigt och se till att de
fixeras ordentligt.
POSITIONSLJUS/
VARSELLJUS (LED)
De är LED-lampor. Vänd dig till Fiats
servicenät för byte.
145F1A0337
146F1A0338
147F1A0313
148F1A0314
154
I NÖDLÄGE

POSITIONSLJUS/
VARSELLJUS
För att byta lampa, gör man så här:
Ta bort skyddslocket av gummi
A bild 148.
Vrid lamphållaren B bild 149 i moturs
riktning.
Dra ut lampan och byt ut den.
Ta ut lampan genom att trycka på
den lätt och vrida moturs
(bajonettfattning).
Återmontera lamphållaren B genom
att vrida den medurs och försäkra
dig om att den fixeras korrekt.
Återmontera skyddslocket av gummi
A bild 148.HELLJUS
För att byta lampa, gör man så här:
Ta bort skyddskåpan av gummi C
bild 148.
Lossa lamphållaren A bild 150 från
sidoclipsen B och ta ut den.
lossa elkontakten;
Åtemontera den nya lampan och se
till att passa in metalldelen med
skårorna på strålkastarparabolen. Tryck
på sidofjädrarna för att fästa den.
Återanslut elkontakten.
Återmontera skyddskåpan av gummi
C bild 148.HALVLJUS
Med glödlampor
För att byta lampa, gör man så här:
Ta bort skyddskåpan av gummi B
bild 148.

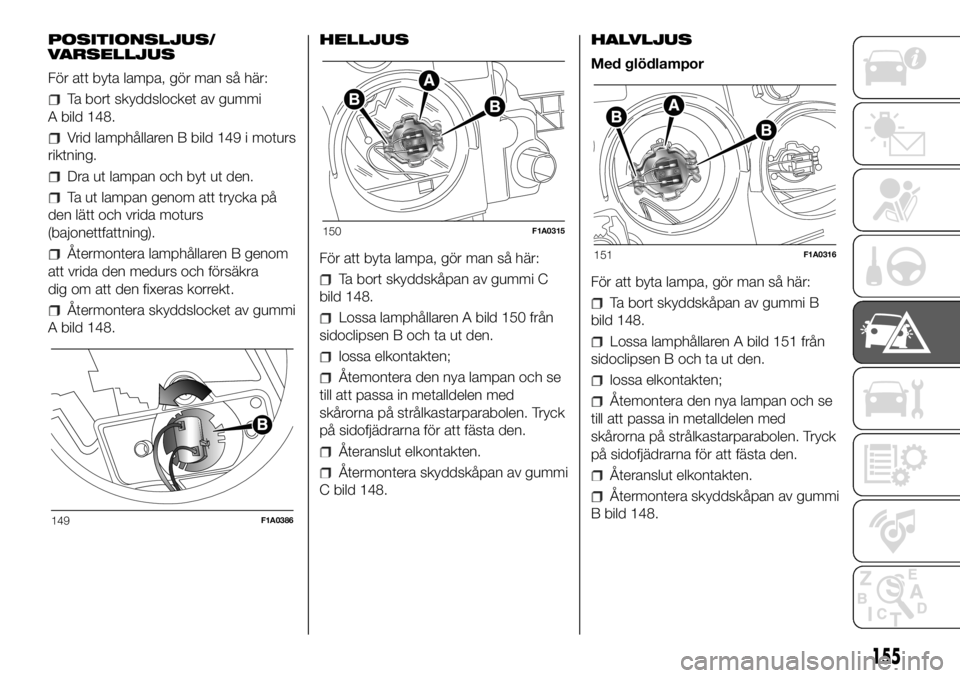

Lossa lamphållaren A bild 151 från
sidoclipsen B och ta ut den.
lossa elkontakten;
Åtemontera den nya lampan och se
till att passa in metalldelen med
skårorna på strålkastarparabolen. Tryck
på sidofjädrarna för att fästa den.
Återanslut elkontakten.
Återmontera skyddskåpan av gummi
B bild 148.
149F1A0386
150F1A0315
151F1A0316
155

KÖRRIKTNINGSVISARE
För att byta lampa, gör man så här:
Ta bort skyddslocket av gummi
A bild 148.
Vrid lamphållaren B bild 152 i moturs
riktning.
Dra ut lampan och byt ut den.
Ta ut lampan genom att trycka på
den lätt och vrida moturs
(bajonettfattning).
Återmontera lamphållaren B genom
att vrida den medurs och försäkra
dig om att den fixeras korrekt.
Återmontera skyddslocket av gummi
A bild 148.
På sidorna.

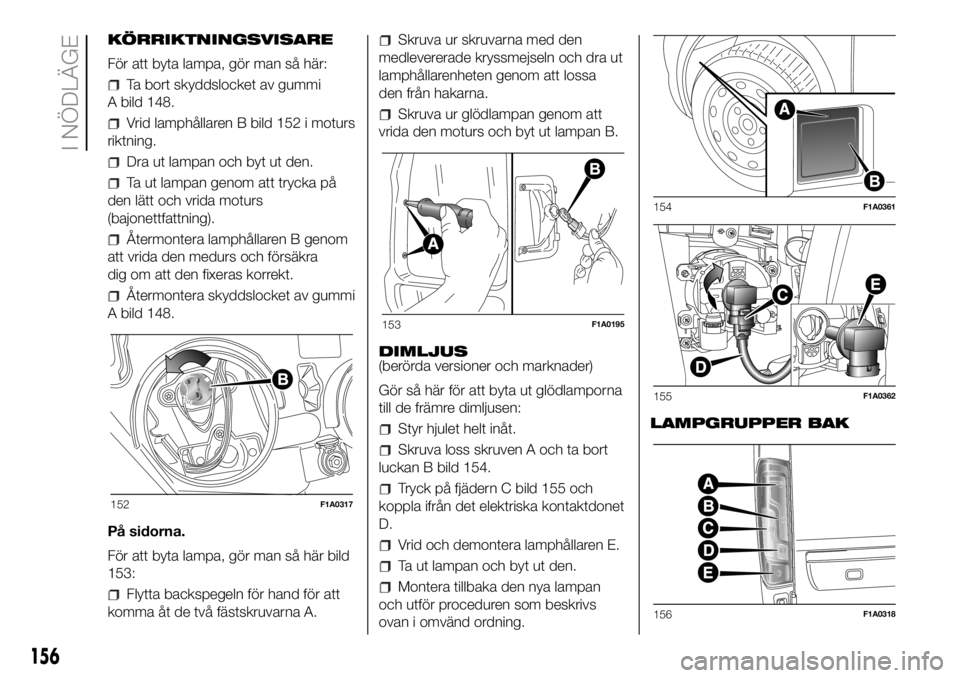

För att byta lampa, gör man så här bild
153:
Flytta backspegeln för hand för att
komma åt de två fästskruvarna A.
Skruva ur skruvarna med den
medlevererade kryssmejseln och dra ut
lamphållarenheten genom att lossa
den från hakarna.
Skruva ur glödlampan genom att
vrida den moturs och byt ut lampan B.
DIMLJUS
(berörda versioner och marknader)
Gör så här för att byta ut glödlamporna
till de främre dimljusen:
Styr hjulet helt inåt.
Skruva loss skruven A och ta bort
luckan B bild 154.
Tryck på fjädern C bild 155 och
koppla ifrån det elektriska kontaktdonet
D.
Vrid och demontera lamphållaren E.
Ta ut lampan och byt ut den.
Montera tillbaka den nya lampan
och utför proceduren som beskrivs
ovan i omvänd ordning.LAMPGRUPPER BAK
152F1A0317
153F1A0195
154F1A0361
155F1A0362
156F1A0318
156
I NÖDLÄGE

Layouten för lamporna i lampgruppen
är som följer bild 156:
A stoppljus/positionsljus
B positionsljus
C körriktningsvisare
D backljus
E dimbakljus
Gör så här för att byta en lampa bild
157, bild 158:
Öppna den sidohängda bakdörren.
Lossa de sju klämskruvarna A på
plastkåpan.
Skruva loss de två klämskruvrna B.
Ta ut enheten och koppla ifrån
det elektriska kontaktdonet.
Lossa skruvarna C med den
medlevererade skruvmejseln och ta ut
lamphållaren.
Ta ut lampan som ska bytas D, E, F
genom att trycka in den lätt och vrida
den moturs (bajonettfattning). Byt
sedan lampan G, H genom att dra den
utåt.
Sätt tillbaka lamphållaren och skruva
fast skruvarna C.
Återanslut det elektriska
kontaktdonet. Sätt tillbaka enheten
korrekt i förhållande till fordonets kaross
och dra sedan åt klämskruvarna B.
Återmontera plastkåpan genom att
fästa den med de sju klämskruvarna A.
157F1A0319
158F1A0320
157

För skåpbilar och dragbilar med
hytt:

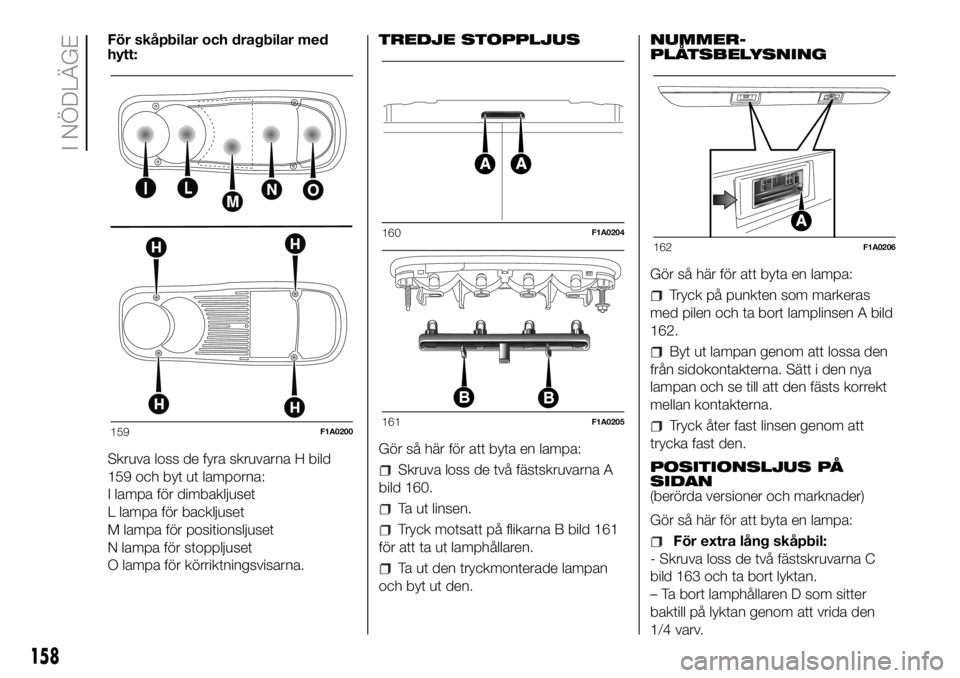

Skruva loss de fyra skruvarna H bild
159 och byt ut lamporna:
I lampa för dimbakljuset
L lampa för backljuset
M lampa för positionsljuset
N lampa för stoppljuset
O lampa för körriktningsvisarna.TREDJE STOPPLJUS
Gör så här för att byta en lampa:
Skruva loss de två fästskruvarna A
bild 160.
Ta ut linsen.
Tryck motsatt på flikarna B bild 161
för att ta ut lamphållaren.
Ta ut den tryckmonterade lampan
och byt ut den.NUMMER-
PLÅTSBELYSNING
Gör så här för att byta en lampa:
Tryck på punkten som markeras
med pilen och ta bort lamplinsen A bild
162.
Byt ut lampan genom att lossa den
från sidokontakterna. Sätt i den nya
lampan och se till att den fästs korrekt
mellan kontakterna.
Tryck åter fast linsen genom att
trycka fast den.
POSITIONSLJUS PÅ
SIDAN
(berörda versioner och marknader)
Gör så här för att byta en lampa:
För extra lång skåpbil:
- Skruva loss de två fästskruvarna C
bild 163 och ta bort lyktan.
– Ta bort lamphållaren D som sitter
baktill på lyktan genom att vrida den
1/4 varv.
159F1A0200
160F1A0204
161F1A0205
162F1A0206
158
I NÖDLÄGE
