BELANGRIJK
6)Als het dead lock-systeem is
ingeschakeld, dan is het niet meer mogelijk
om de portieren vanuit het interieur te
openen. Controleer daarom, voordat het
voertuig wordt verlaten, of er niemand
meer aan boord is. Wanneer de batterij van
de afstandsbediening leeg is, kan het
systeem alleen worden uitgeschakeld door
de metalen baard van de sleutel in beide
portiersloten te steken en te draaien, zoals
hiervoor is beschreven: in dit geval blijft
het systeem alleen op de achterdeuren
ingeschakeld.
7)Controleer wanneer de auto wordt
geparkeerd met geopende schuifdeuren, of
ze goed vergrendeld zijn.
8)Gebruik dit systeem altijd wanneer er
kinderen worden vervoerd.
9)Verplaats het voertuig niet met open
schuifdeuren.
10)Dit veerbelaste systeem heeft
inschakelingskrachten die ontwikkeld zijn
voor optimaal comfort. Bij een botsing
of een sterke windstoot kunnen de veren
loshaken waardoor de deuren plots kunnen
dichtvallen.
11)Wanneer de deuren 180 graden
geopend zijn, kunnen ze niet meer worden
vergrendeld. Open de deuren niet 180
graden als het voertuig op een helling staat
of als er veel wind is.
12)Het is verboden het voertuig te
besturen met de opstaptrede open.13)Gebruik de ingetrokken opstaptrede
niet om de laadruimte in of uit te gaan.
14)Zorg dat de opstaptrede goed
vergrendeld is door de voorziene
bevestigingssystemen voor, tijdens en na
gebruik ervan. Een onvolledige opening
of sluiting kan een onjuiste beweging van
de opstaptrede tot gevolg hebben met
risico's voor de bediener en de externe
gebruikers.
15)Controleer alvorens weg te rijden of de
opstaptrede weer helemaal is ingeschoven.
Omdat de beweging van de opstaptrede
wordt gecontroleerd door die van het
schuivende zijportier, wordt het onvolledig
inschuiven van de opstaptrede of het
niet sluiten van de achterportieren
aangeduid met het aangaan van een
waarschuwingslampje
op het
instrumentenpaneel.
16)De opstaptrede steekt lichtelijk uit het
voertuig, ook al is hij ingetrokken, wanneer
parkeersensoren aan de achterzijde zijn
voorzien, is het werkingsbereik daarvan
enigszins gereduceerd.
BELANGRIJK
2)De aanwezigheid van de opstaptrede
kan de naderingshoeken bij oploophoeken
beperken; het wordt daarom geadviseerd,
in geval van een erg steile helling, uiterst
voorzichtig te zijn om de opstaptrede
niet te beschadigen.

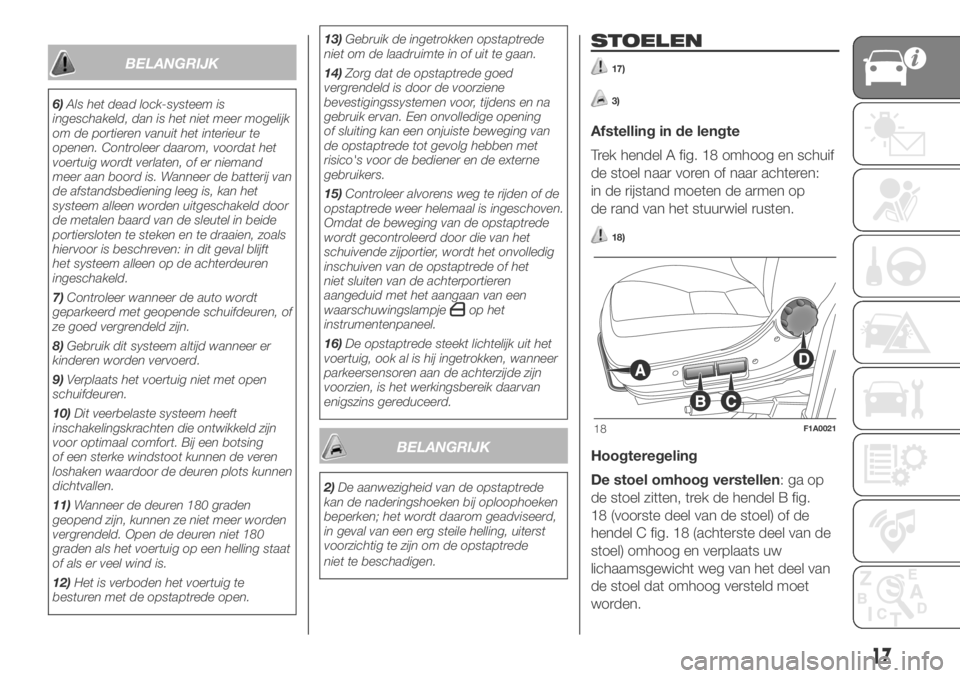

STOELEN
17)
3)
Afstelling in de lengte
Trek hendel A fig. 18 omhoog en schuif
de stoel naar voren of naar achteren:
in de rijstand moeten de armen op
de rand van het stuurwiel rusten.
18)
Hoogteregeling
De stoel omhoog verstellen:gaop
de stoel zitten, trek de hendel B fig.
18 (voorste deel van de stoel) of de
hendel C fig. 18 (achterste deel van de
stoel) omhoog en verplaats uw
lichaamsgewicht weg van het deel van
de stoel dat omhoog versteld moet
worden.
18F1A0021
17

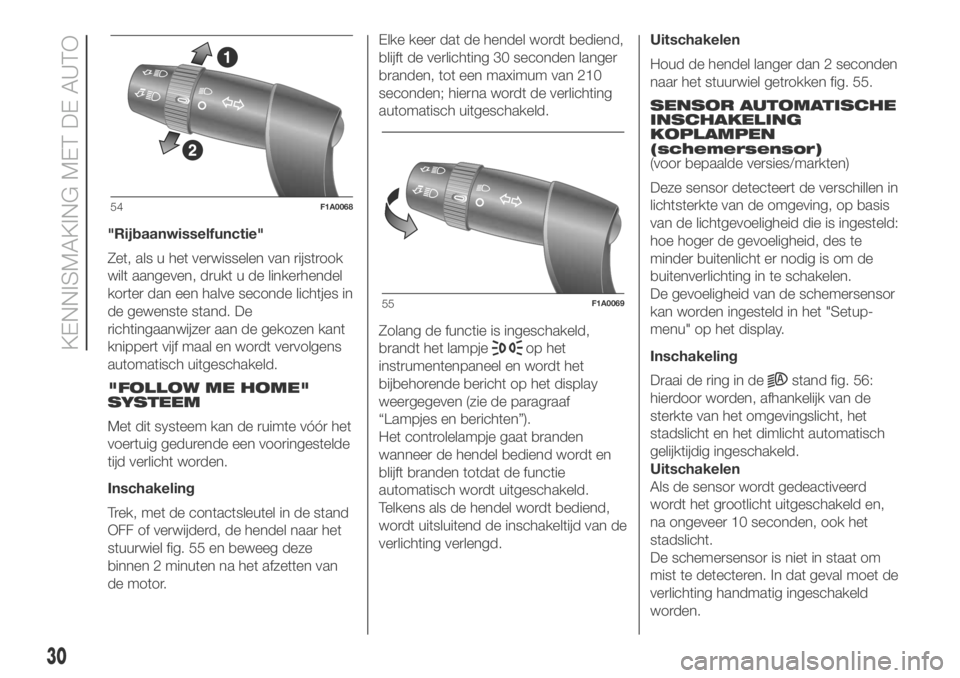

"Rijbaanwisselfunctie"
Zet, als u het verwisselen van rijstrook
wilt aangeven, drukt u de linkerhendel
korter dan een halve seconde lichtjes in
de gewenste stand. De
richtingaanwijzer aan de gekozen kant
knippert vijf maal en wordt vervolgens
automatisch uitgeschakeld.
"FOLLOW ME HOME"
SYSTEEM
Met dit systeem kan de ruimte vóór het
voertuig gedurende een vooringestelde
tijd verlicht worden.
Inschakeling
Trek, met de contactsleutel in de stand
OFF of verwijderd, de hendel naar het
stuurwiel fig. 55 en beweeg deze
binnen 2 minuten na het afzetten van
de motor.Elke keer dat de hendel wordt bediend,
blijft de verlichting 30 seconden langer
branden, tot een maximum van 210
seconden; hierna wordt de verlichting
automatisch uitgeschakeld.
Zolang de functie is ingeschakeld,
brandt het lampje
op het
instrumentenpaneel en wordt het
bijbehorende bericht op het display
weergegeven (zie de paragraaf
“Lampjes en berichten”).
Het controlelampje gaat branden
wanneer de hendel bediend wordt en
blijft branden totdat de functie
automatisch wordt uitgeschakeld.
Telkens als de hendel wordt bediend,
wordt uitsluitend de inschakeltijd van de
verlichting verlengd.Uitschakelen
Houd de hendel langer dan 2 seconden
naar het stuurwiel getrokken fig. 55.
SENSOR AUTOMATISCHE
INSCHAKELING
KOPLAMPEN
(schemersensor)
(voor bepaalde versies/markten)
Deze sensor detecteert de verschillen in
lichtsterkte van de omgeving, op basis
van de lichtgevoeligheid die is ingesteld:
hoe hoger de gevoeligheid, des te
minder buitenlicht er nodig is om de
buitenverlichting in te schakelen.
De gevoeligheid van de schemersensor
kan worden ingesteld in het "Setup-
menu" op het display.
Inschakeling
Draai de ring in de
stand fig. 56:
hierdoor worden, afhankelijk van de
sterkte van het omgevingslicht, het
stadslicht en het dimlicht automatisch
gelijktijdig ingeschakeld.
Uitschakelen
Als de sensor wordt gedeactiveerd
wordt het grootlicht uitgeschakeld en,
na ongeveer 10 seconden, ook het
stadslicht.
De schemersensor is niet in staat om
mist te detecteren. In dat geval moet de
verlichting handmatig ingeschakeld
worden.
54F1A0068
55F1A0069
30
KENNISMAKING MET DE AUTO

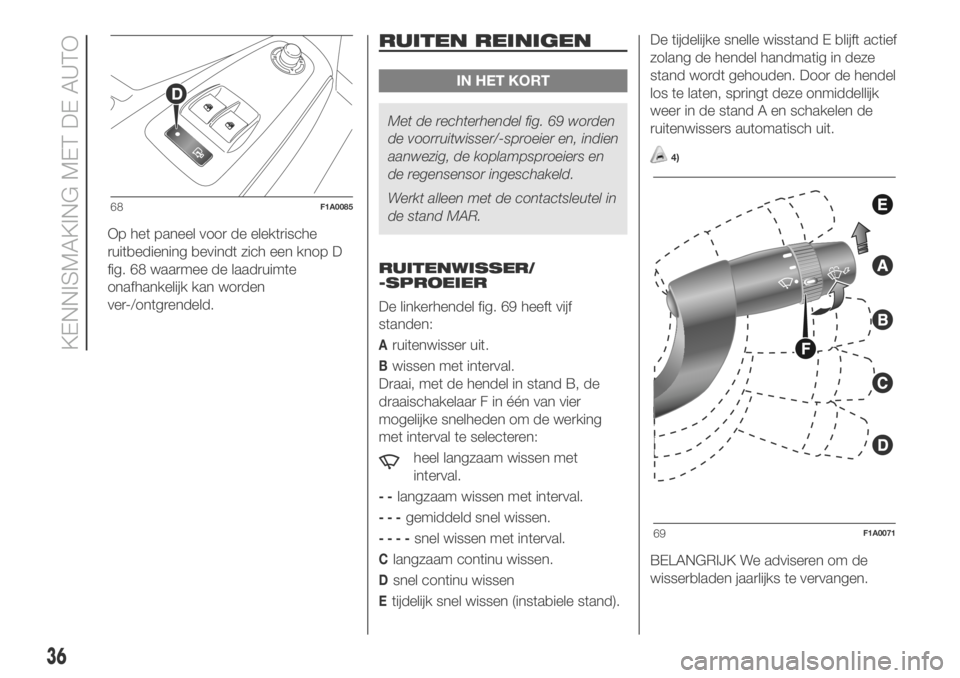

Op het paneel voor de elektrische
ruitbediening bevindt zich een knop D
fig. 68 waarmee de laadruimte
onafhankelijk kan worden
ver-/ontgrendeld.
RUITEN REINIGEN
IN HET KORT
Met de rechterhendel fig. 69 worden
de voorruitwisser/-sproeier en, indien
aanwezig, de koplampsproeiers en
de regensensor ingeschakeld.
Werkt alleen met de contactsleutel in
de stand MAR.
RUITENWISSER/
-SPROEIER
De linkerhendel fig. 69 heeft vijf
standen:
Aruitenwisser uit.
Bwissen met interval.
Draai, met de hendel in stand B, de
draaischakelaar F in één van vier
mogelijke snelheden om de werking
met interval te selecteren:
heel langzaam wissen met
interval.
--langzaam wissen met interval.
---gemiddeld snel wissen.
----snel wissen met interval.
Clangzaam continu wissen.
Dsnel continu wissen
Etijdelijk snel wissen (instabiele stand).De tijdelijke snelle wisstand E blijft actief
zolang de hendel handmatig in deze
stand wordt gehouden. Door de hendel
los te laten, springt deze onmiddellijk
weer in de stand A en schakelen de
ruitenwissers automatisch uit.
4)
BELANGRIJK We adviseren om de
wisserbladen jaarlijks te vervangen.
68F1A0085
69F1A0071
36
KENNISMAKING MET DE AUTO

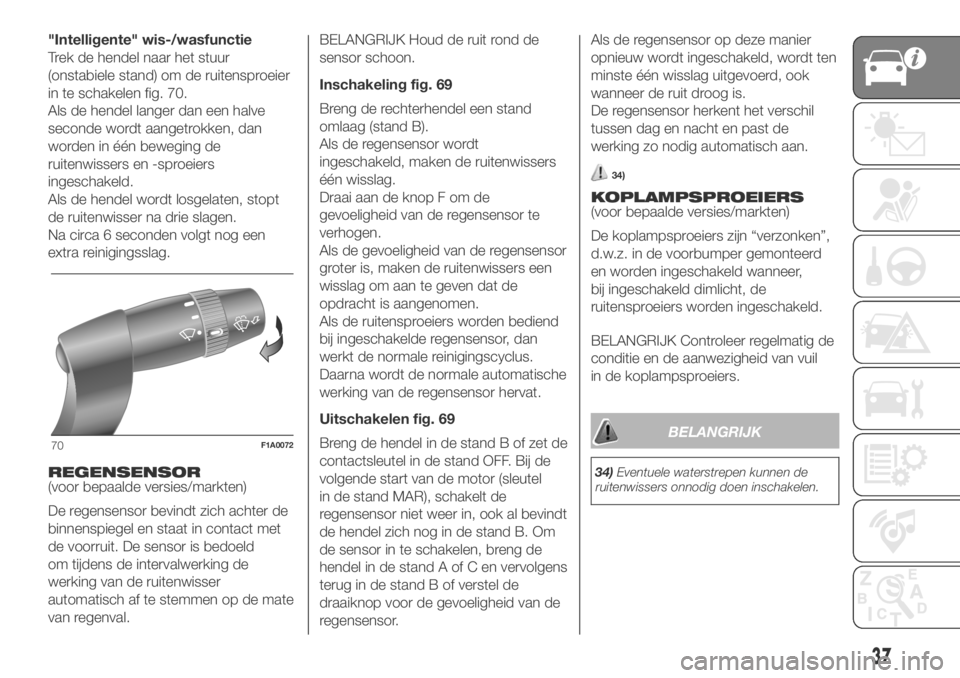

"Intelligente" wis-/wasfunctie
Trek de hendel naar het stuur
(onstabiele stand) om de ruitensproeier
in te schakelen fig. 70.
Als de hendel langer dan een halve
seconde wordt aangetrokken, dan
worden in één beweging de
ruitenwissers en -sproeiers
ingeschakeld.
Als de hendel wordt losgelaten, stopt
de ruitenwisser na drie slagen.
Na circa 6 seconden volgt nog een
extra reinigingsslag.
REGENSENSOR
(voor bepaalde versies/markten)
De regensensor bevindt zich achter de
binnenspiegel en staat in contact met
de voorruit. De sensor is bedoeld
om tijdens de intervalwerking de
werking van de ruitenwisser
automatisch af te stemmen op de mate
van regenval.BELANGRIJK Houd de ruit rond de
sensor schoon.
Inschakeling fig. 69
Breng de rechterhendel een stand
omlaag (stand B).
Als de regensensor wordt
ingeschakeld, maken de ruitenwissers
één wisslag.
Draai aan de knop F om de
gevoeligheid van de regensensor te
verhogen.
Als de gevoeligheid van de regensensor
groter is, maken de ruitenwissers een
wisslag om aan te geven dat de
opdracht is aangenomen.
Als de ruitensproeiers worden bediend
bij ingeschakelde regensensor, dan
werkt de normale reinigingscyclus.
Daarna wordt de normale automatische
werking van de regensensor hervat.
Uitschakelen fig. 69
Breng de hendel in de stand B of zet de
contactsleutel in de stand OFF. Bij de
volgende start van de motor (sleutel
in de stand MAR), schakelt de
regensensor niet weer in, ook al bevindt
de hendel zich nog in de stand B. Om
de sensor in te schakelen, breng de
hendel in de stand A of C en vervolgens
terug in de stand B of verstel de
draaiknop voor de gevoeligheid van de
regensensor.Als de regensensor op deze manier
opnieuw wordt ingeschakeld, wordt ten
minste één wisslag uitgevoerd, ook
wanneer de ruit droog is.
De regensensor herkent het verschil
tussen dag en nacht en past de
werking zo nodig automatisch aan.
34)
KOPLAMPSPROEIERS
(voor bepaalde versies/markten)
De koplampsproeiers zijn “verzonken”,
d.w.z. in de voorbumper gemonteerd
en worden ingeschakeld wanneer,
bij ingeschakeld dimlicht, de
ruitensproeiers worden ingeschakeld.
BELANGRIJK Controleer regelmatig de
conditie en de aanwezigheid van vuil
in de koplampsproeiers.
BELANGRIJK
34)Eventuele waterstrepen kunnen de
ruitenwissers onnodig doen inschakelen.
70F1A0072
37

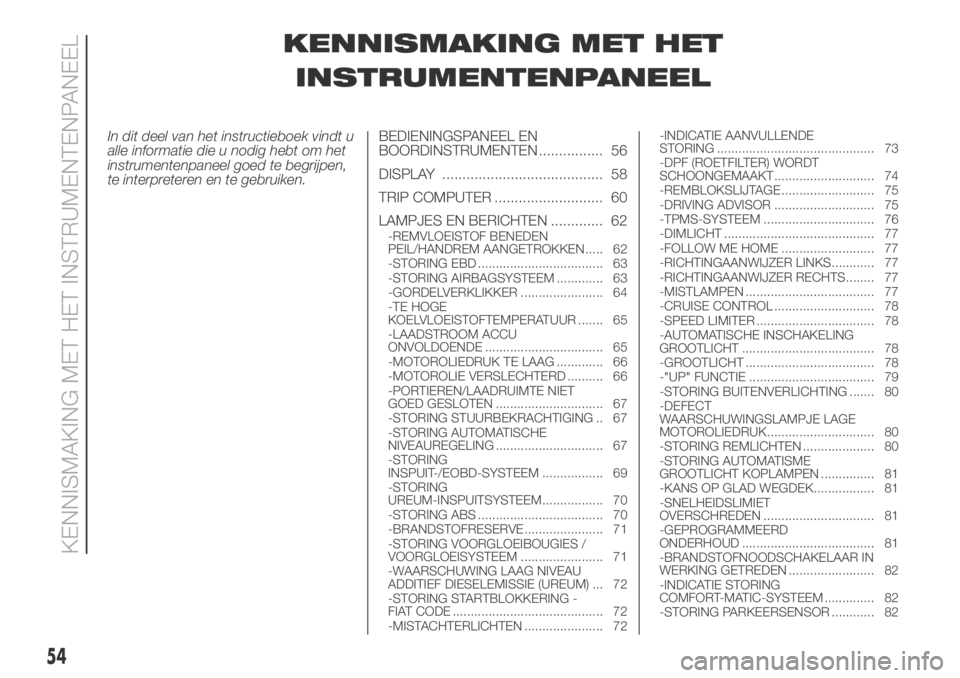

KENNISMAKING MET HET
INSTRUMENTENPANEEL
In dit deel van het instructieboek vindt u
alle informatie die u nodig hebt om het
instrumentenpaneel goed te begrijpen,
te interpreteren en te gebruiken.BEDIENINGSPANEEL EN
BOORDINSTRUMENTEN ................ 56
DISPLAY ........................................ 58
TRIP COMPUTER ........................... 60
LAMPJES EN BERICHTEN ............. 62
-REMVLOEISTOF BENEDEN
PEIL/HANDREM AANGETROKKEN..... 62
-STORING EBD ................................... 63
-STORING AIRBAGSYSTEEM ............. 63
-GORDELVERKLIKKER ....................... 64
-TE HOGE
KOELVLOEISTOFTEMPERATUUR ....... 65
-LAADSTROOM ACCU
ONVOLDOENDE ................................. 65
-MOTOROLIEDRUK TE LAAG ............. 66
-MOTOROLIE VERSLECHTERD .......... 66
-PORTIEREN/LAADRUIMTE NIET
GOED GESLOTEN .............................. 67
-STORING STUURBEKRACHTIGING .. 67
-STORING AUTOMATISCHE
NIVEAUREGELING .............................. 67
-STORING
INSPUIT-/EOBD-SYSTEEM ................. 69
-STORING
UREUM-INSPUITSYSTEEM................. 70
-STORING ABS ................................... 70
-BRANDSTOFRESERVE...................... 71
-STORING VOORGLOEIBOUGIES /
VOORGLOEISYSTEEM ....................... 71
-WAARSCHUWING LAAG NIVEAU
ADDITIEF DIESELEMISSIE (UREUM) ... 72
-STORING STARTBLOKKERING -
FIAT CODE .......................................... 72
-MISTACHTERLICHTEN ...................... 72-INDICATIE AANVULLENDE
STORING ............................................ 73
-DPF (ROETFILTER) WORDT
SCHOONGEMAAKT ............................ 74
-REMBLOKSLIJTAGE .......................... 75
-DRIVING ADVISOR ............................ 75
-TPMS-SYSTEEM ............................... 76
-DIMLICHT .......................................... 77
-FOLLOW ME HOME .......................... 77
-RICHTINGAANWIJZER LINKS............ 77
-RICHTINGAANWIJZER RECHTS........ 77
-MISTLAMPEN .................................... 77
-CRUISE CONTROL ............................ 78
-SPEED LIMITER ................................. 78
-AUTOMATISCHE INSCHAKELING
GROOTLICHT ..................................... 78
-GROOTLICHT .................................... 78
-"UP" FUNCTIE ................................... 79
-STORING BUITENVERLICHTING ....... 80
-DEFECT
WAARSCHUWINGSLAMPJE LAGE
MOTOROLIEDRUK.............................. 80
-STORING REMLICHTEN .................... 80
-STORING AUTOMATISME
GROOTLICHT KOPLAMPEN ............... 81
-KANS OP GLAD WEGDEK................. 81
-SNELHEIDSLIMIET
OVERSCHREDEN ............................... 81
-GEPROGRAMMEERD
ONDERHOUD ..................................... 81
-BRANDSTOFNOODSCHAKELAAR IN
WERKING GETREDEN ........................ 82
-INDICATIE STORING
COMFORT-MATIC-SYSTEEM .............. 82
-STORING PARKEERSENSOR ............ 82
54
KENNISMAKING MET HET INSTRUMENTENPANEEL

Om de schermpagina en de
betreffende opties naar boven
te doorlopen of om de
weergegeven waarde te
verlagen.
OPMERKING De knoppen
en
schakelen als volgt verschillende
functies in, afhankelijk van de situatie:
Regeling lichtsterkte
interieurverlichting
- bij ingeschakeld stadslicht en
standaardscherm, kan de lichtsterkte
van de interieurverlichting worden
ingesteld.
Set-up-menu
- hiermee kan binnen het menu naar
beneden en naar boven gebladerd
worden;
- hiermee kunnen tijdens het instellen
de waarden verhoogd of verlaagd
worden.
SET-UP-MENU
Setup-menufuncties
Het Setup-menu wordt geactiveerd
door de MODE knop kort in te drukken.
Het menu biedt de volgende functies:
Menu
Aan
Hoogteregeling koplampen
Snelheidswaarschuwing
Sensor koplampen
Flanklichten
Regensensor
Inschakeling Trip B
Verkeersborden
Tijd instellen
Datum instellen
Autoclose
Eenheden
Taal
Volume waarschuwingen
Onderhoud
Passagiersairbag
Dagrijlichten
Automatisch grootlicht
Menu afsluiten
Druk op de knop
ofom
binnen het menu te navigeren; een keer
op de knoppen
om door het
instellingenmenu te scrollen.
De bedieningswijzen verschillen
afhankelijk van de gekozen optie.
TRIP COMPUTER
IN HET KORT
De Trip-computer geeft informatie
over de werking van het voertuig
weer op het display, wanneer de
contactsleutel in de stand MAR staat.
Hiermee kunnen twee afzonderlijke
functies worden aangemaakt, “Trip A”
en Trip B” genaamd, waarmee
grootheden tijdens een reis met het
voertuig kunnen worden vastgelegd.
Beide functies werken onafhankelijk
van elkaar. Beide functies kunnen
gereset worden (reset – begin van
een nieuwe reis).
“Trip A” geeft informatie over:
Buitentemperatuur
Bereik
Afgelegde afstand A
Gemiddeld verbruik A
Huidig verbruik
Gemiddelde snelheid A
Reistijd A (rijtijd)
Reset Trip A
60
KENNISMAKING MET HET INSTRUMENTENPANEEL

Wat het betekent Wat te doen
geelINDICATIE AANVULLENDE STORING
(Versies met multifunctioneel display)
Het lampje gaat onder de volgende omstandigheden
branden:
Als de brandstofnoodschakelaar in werking treedt
Storing in de verlichting (mistachterlichten,
richtingaanwijzers, remlichten,
kentekenplaatverlichting, stadslichten, dagverlichting,
automatisme grootlicht koplampen, richtingaanwijzers
aanhanger, stadslichten aanhanger)De storing kan de volgende oorzaken hebben: een of
meer lampen doorgebrand, de betreffende
zekering(en) doorgebrand of elektrische verbinding
onderbroken.
Storing waarschuwingslampje airbag (lampje
algemene storing knippert)In dergelijke gevallen kan het waarschuwingslampje
mogelijk geen storingen in de veiligheidssystemen
aangeven. Laat het systeem onmiddellijk controleren
door het Fiat Servicenetwerk alvorens verder te rijden.
Storing regensensor
Storing sensor dieselfilter
Storing aankoppeling aanhanger
Storing audiosysteem
Storing motoroliedruksensor
Storing parkeersensor
Water in dieselfilterNeem zo snel mogelijk contact op met het Fiat
Servicenetwerk om de storing te laten verhelpen.
BIJ VERSIES MET EEN MULTIFUNCTIONEEL
DISPLAY GAAT HET WAARSCHUWINGSLAMPJE
OOK IN DE VOLGENDE GEVALLEN BRANDEN:
Storing motoroliepeilsensor
Te laag motoroliepeil
73

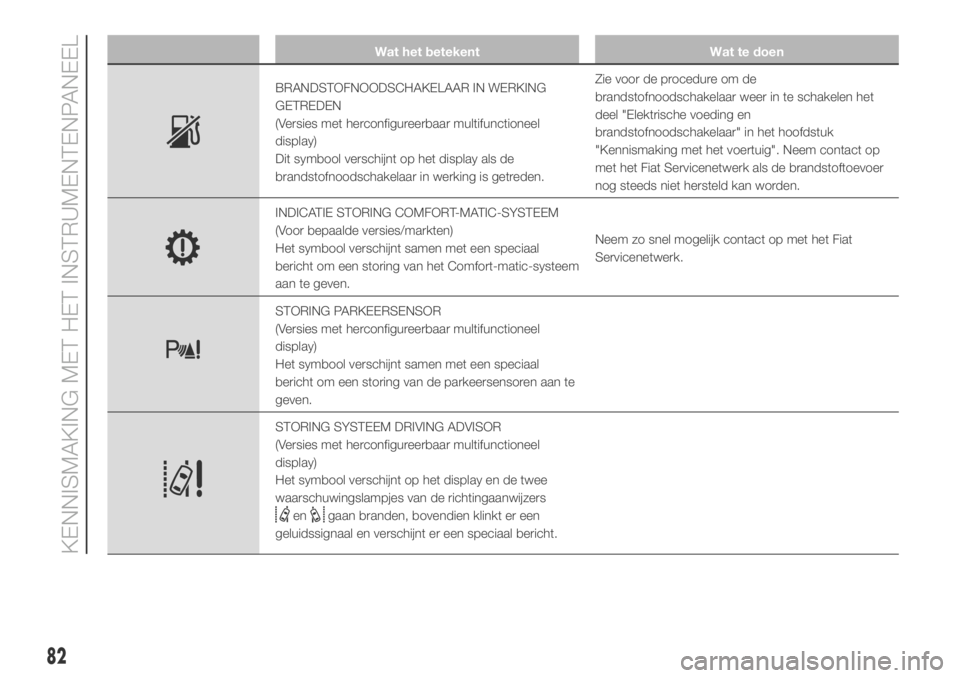

Wat het betekent Wat te doen
BRANDSTOFNOODSCHAKELAAR IN WERKING
GETREDEN
(Versies met herconfigureerbaar multifunctioneel
display)
Dit symbool verschijnt op het display als de
brandstofnoodschakelaar in werking is getreden.Zie voor de procedure om de
brandstofnoodschakelaar weer in te schakelen het
deel "Elektrische voeding en
brandstofnoodschakelaar" in het hoofdstuk
"Kennismaking met het voertuig". Neem contact op
met het Fiat Servicenetwerk als de brandstoftoevoer
nog steeds niet hersteld kan worden.
INDICATIE STORING COMFORT-MATIC-SYSTEEM
(Voor bepaalde versies/markten)
Het symbool verschijnt samen met een speciaal
bericht om een storing van het Comfort-matic-systeem
aan te geven.Neem zo snel mogelijk contact op met het Fiat
Servicenetwerk.
STORING PARKEERSENSOR
(Versies met herconfigureerbaar multifunctioneel
display)
Het symbool verschijnt samen met een speciaal
bericht om een storing van de parkeersensoren aan te
geven.
STORING SYSTEEM DRIVING ADVISOR
(Versies met herconfigureerbaar multifunctioneel
display)
Het symbool verschijnt op het display en de twee
waarschuwingslampjes van de richtingaanwijzers
engaan branden, bovendien klinkt er een
geluidssignaal en verschijnt er een speciaal bericht.
82
KENNISMAKING MET HET INSTRUMENTENPANEEL

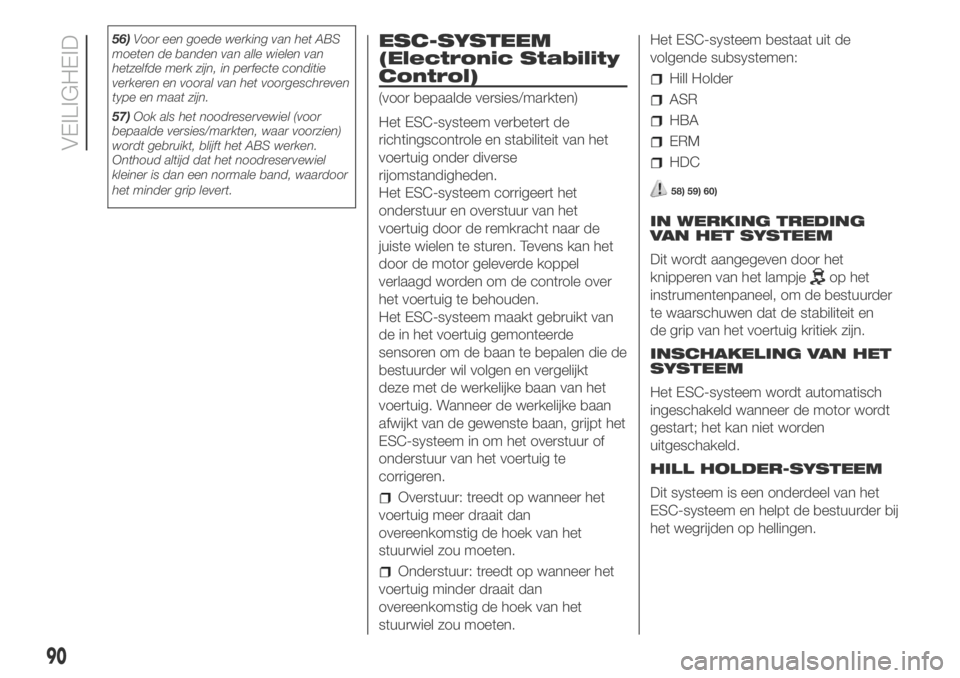

56)Voor een goede werking van het ABS
moeten de banden van alle wielen van
hetzelfde merk zijn, in perfecte conditie
verkeren en vooral van het voorgeschreven
type en maat zijn.
57)Ook als het noodreservewiel (voor
bepaalde versies/markten, waar voorzien)
wordt gebruikt, blijft het ABS werken.
Onthoud altijd dat het noodreservewiel
kleiner is dan een normale band, waardoor
het minder grip levert.ESC-SYSTEEM
(Electronic Stability
Control)
(voor bepaalde versies/markten)
Het ESC-systeem verbetert de
richtingscontrole en stabiliteit van het
voertuig onder diverse
rijomstandigheden.
Het ESC-systeem corrigeert het
onderstuur en overstuur van het
voertuig door de remkracht naar de
juiste wielen te sturen. Tevens kan het
door de motor geleverde koppel
verlaagd worden om de controle over
het voertuig te behouden.
Het ESC-systeem maakt gebruikt van
de in het voertuig gemonteerde
sensoren om de baan te bepalen die de
bestuurder wil volgen en vergelijkt
deze met de werkelijke baan van het
voertuig. Wanneer de werkelijke baan
afwijkt van de gewenste baan, grijpt het
ESC-systeem in om het overstuur of
onderstuur van het voertuig te
corrigeren.
Overstuur: treedt op wanneer het
voertuig meer draait dan
overeenkomstig de hoek van het
stuurwiel zou moeten.
Onderstuur: treedt op wanneer het
voertuig minder draait dan
overeenkomstig de hoek van het
stuurwiel zou moeten.Het ESC-systeem bestaat uit de
volgende subsystemen:
Hill Holder
ASR
HBA
ERM
HDC
58) 59) 60)
IN WERKING TREDING
VAN HET SYSTEEM
Dit wordt aangegeven door het
knipperen van het lampje
op het
instrumentenpaneel, om de bestuurder
te waarschuwen dat de stabiliteit en
de grip van het voertuig kritiek zijn.
INSCHAKELING VAN HET
SYSTEEM
Het ESC-systeem wordt automatisch
ingeschakeld wanneer de motor wordt
gestart; het kan niet worden
uitgeschakeld.
HILL HOLDER-SYSTEEM
Dit systeem is een onderdeel van het
ESC-systeem en helpt de bestuurder bij
het wegrijden op hellingen.
90
VEILIGHEID

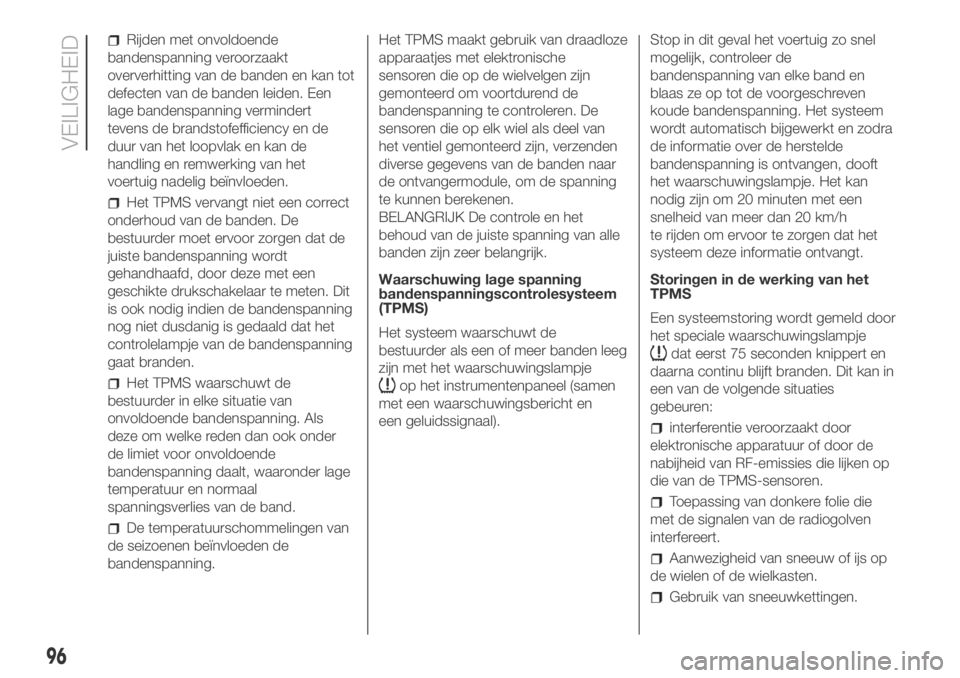

Rijden met onvoldoende
bandenspanning veroorzaakt
oververhitting van de banden en kan tot
defecten van de banden leiden. Een
lage bandenspanning vermindert
tevens de brandstofefficiency en de
duur van het loopvlak en kan de
handling en remwerking van het
voertuig nadelig beïnvloeden.
Het TPMS vervangt niet een correct
onderhoud van de banden. De
bestuurder moet ervoor zorgen dat de
juiste bandenspanning wordt
gehandhaafd, door deze met een
geschikte drukschakelaar te meten. Dit
is ook nodig indien de bandenspanning
nog niet dusdanig is gedaald dat het
controlelampje van de bandenspanning
gaat branden.
Het TPMS waarschuwt de
bestuurder in elke situatie van
onvoldoende bandenspanning. Als
deze om welke reden dan ook onder
de limiet voor onvoldoende
bandenspanning daalt, waaronder lage
temperatuur en normaal
spanningsverlies van de band.
De temperatuurschommelingen van
de seizoenen beïnvloeden de
bandenspanning.Het TPMS maakt gebruik van draadloze
apparaatjes met elektronische
sensoren die op de wielvelgen zijn
gemonteerd om voortdurend de
bandenspanning te controleren. De
sensoren die op elk wiel als deel van
het ventiel gemonteerd zijn, verzenden
diverse gegevens van de banden naar
de ontvangermodule, om de spanning
te kunnen berekenen.
BELANGRIJK De controle en het
behoud van de juiste spanning van alle
banden zijn zeer belangrijk.
Waarschuwing lage spanning
bandenspanningscontrolesysteem
(TPMS)
Het systeem waarschuwt de
bestuurder als een of meer banden leeg
zijn met het waarschuwingslampje
op het instrumentenpaneel (samen
met een waarschuwingsbericht en
een geluidssignaal).Stop in dit geval het voertuig zo snel
mogelijk, controleer de
bandenspanning van elke band en
blaas ze op tot de voorgeschreven
koude bandenspanning. Het systeem
wordt automatisch bijgewerkt en zodra
de informatie over de herstelde
bandenspanning is ontvangen, dooft
het waarschuwingslampje. Het kan
nodig zijn om 20 minuten met een
snelheid van meer dan 20 km/h
te rijden om ervoor te zorgen dat het
systeem deze informatie ontvangt.
Storingen in de werking van het
TPMS
Een systeemstoring wordt gemeld door
het speciale waarschuwingslampje
dat eerst 75 seconden knippert en
daarna continu blijft branden. Dit kan in
een van de volgende situaties
gebeuren:
interferentie veroorzaakt door
elektronische apparatuur of door de
nabijheid van RF-emissies die lijken op
die van de TPMS-sensoren.
Toepassing van donkere folie die
met de signalen van de radiogolven
interfereert.
Aanwezigheid van sneeuw of ijs op
de wielen of de wielkasten.
Gebruik van sneeuwkettingen.
96
VEILIGHEID
