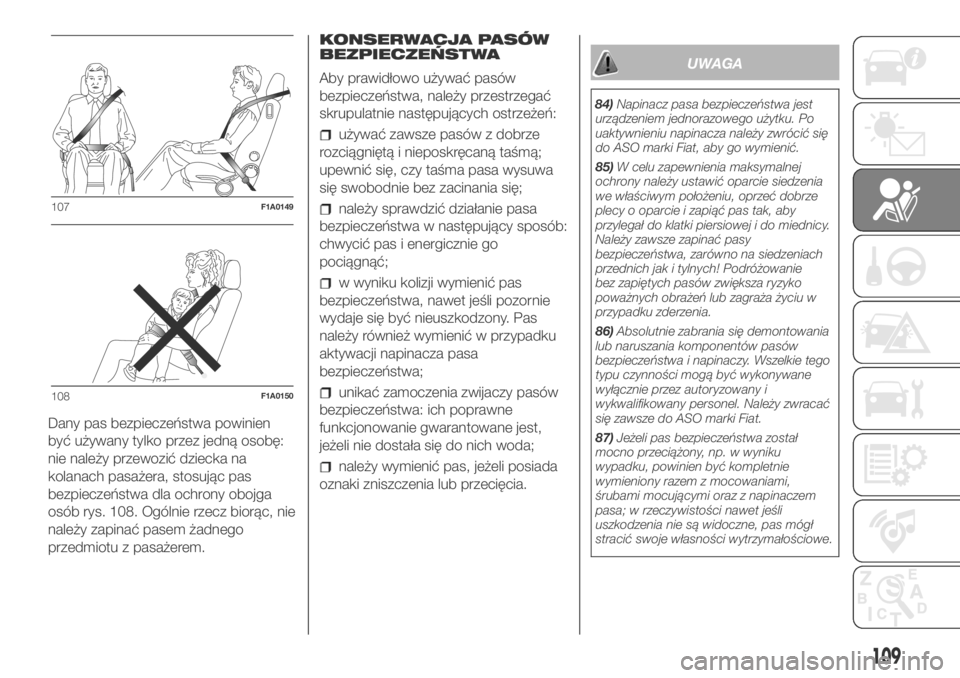

Dany pas bezpieczeństwa powinien
być używany tylko przez jedną osobę:
nie należy przewozić dziecka na
kolanach pasażera, stosując pas
bezpieczeństwa dla ochrony obojga
osób rys. 108. Ogólnie rzecz biorąc, nie
należy zapinać pasem żadnego
przedmiotu z pasażerem.KONSERWACJA PASÓW
BEZPIECZEŃSTWA
Aby prawidłowo używać pasów
bezpieczeństwa, należy przestrzegać
skrupulatnie następujących ostrzeżeń:
używać zawsze pasów z dobrze
rozciągniętą i nieposkręcaną taśmą;
upewnić się, czy taśma pasa wysuwa
się swobodnie bez zacinania się;
należy sprawdzić działanie pasa
bezpieczeństwa w następujący sposób:
chwycić pas i energicznie go
pociągnąć;
w wyniku kolizji wymienić pas
bezpieczeństwa, nawet jeśli pozornie
wydaje się być nieuszkodzony. Pas
należy również wymienić w przypadku
aktywacji napinacza pasa
bezpieczeństwa;
unikać zamoczenia zwijaczy pasów
bezpieczeństwa: ich poprawne
funkcjonowanie gwarantowane jest,
jeżeli nie dostała się do nich woda;
należy wymienić pas, jeżeli posiada
oznaki zniszczenia lub przecięcia.
UWAGA
84)Napinacz pasa bezpieczeństwa jest
urządzeniem jednorazowego użytku. Po
uaktywnieniu napinacza należy zwrócić się
do ASO marki Fiat, aby go wymienić.
85)W celu zapewnienia maksymalnej
ochrony należy ustawić oparcie siedzenia
we właściwym położeniu, oprzeć dobrze
plecy o oparcie i zapiąć pas tak, aby
przylegał do klatki piersiowej i do miednicy.
Należy zawsze zapinać pasy
bezpieczeństwa, zarówno na siedzeniach
przednich jak i tylnych! Podróżowanie
bez zapiętych pasów zwiększa ryzyko
poważnych obrażeń lub zagraża życiu w
przypadku zderzenia.
86)Absolutnie zabrania się demontowania
lub naruszania komponentów pasów
bezpieczeństwa i napinaczy. Wszelkie tego
typu czynności mogą być wykonywane
wyłącznie przez autoryzowany i
wykwalifikowany personel. Należy zwracać
się zawsze do ASO marki Fiat.
87)Jeżeli pas bezpieczeństwa został
mocno przeciążony, np. w wyniku
wypadku, powinien być kompletnie
wymieniony razem z mocowaniami,
śrubami mocującymi oraz z napinaczem
pasa; w rzeczywistości nawet jeśli
uszkodzenia nie są widoczne, pas mógł
stracić swoje własności wytrzymałościowe.
107F1A0149
108F1A0150
109

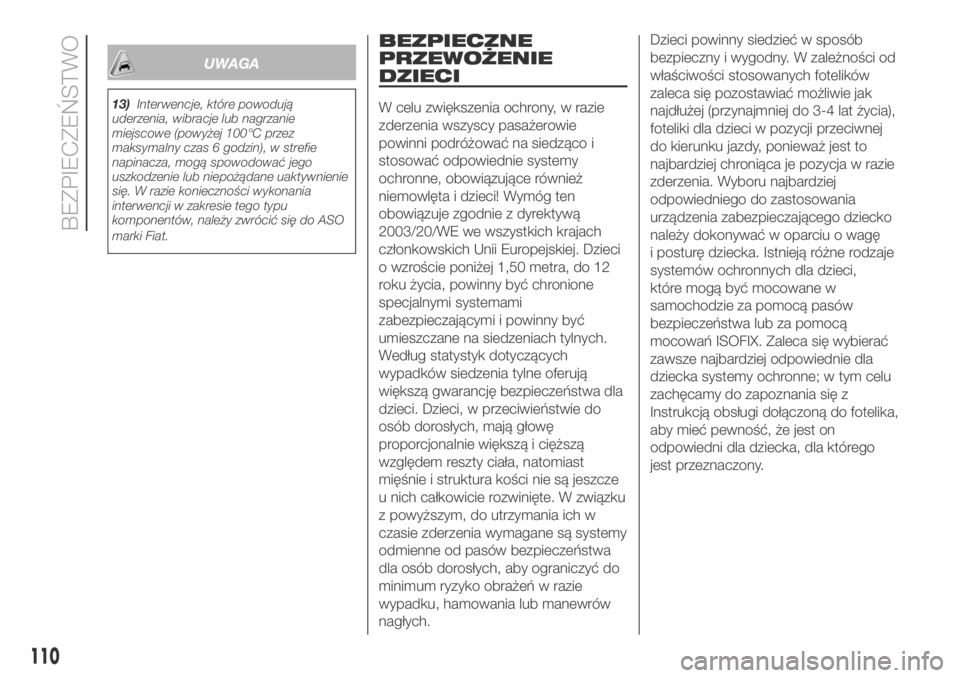

UWAGA
13)Interwencje, które powodują
uderzenia, wibracje lub nagrzanie
miejscowe (powyżej 100°C przez
maksymalny czas 6 godzin), w strefie
napinacza, mogą spowodować jego
uszkodzenie lub niepożądane uaktywnienie
się. W razie konieczności wykonania
interwencji w zakresie tego typu
komponentów, należy zwrócić się do ASO
marki Fiat.
BEZPIECZNE
PRZEWOŻENIE
DZIECI
W celu zwiększenia ochrony, w razie
zderzenia wszyscy pasażerowie
powinni podróżować na siedząco i
stosować odpowiednie systemy
ochronne, obowiązujące również
niemowlęta i dzieci! Wymóg ten
obowiązuje zgodnie z dyrektywą
2003/20/WE we wszystkich krajach
członkowskich Unii Europejskiej. Dzieci
o wzroście poniżej 1,50 metra, do 12
roku życia, powinny być chronione
specjalnymi systemami
zabezpieczającymi i powinny być
umieszczane na siedzeniach tylnych.
Według statystyk dotyczących
wypadków siedzenia tylne oferują
większą gwarancję bezpieczeństwa dla
dzieci. Dzieci, w przeciwieństwie do
osób dorosłych, mają głowę
proporcjonalnie większą i cięższą
względem reszty ciała, natomiast
mięśnie i struktura kości nie są jeszcze
u nich całkowicie rozwinięte. W związku
z powyższym, do utrzymania ich w
czasie zderzenia wymagane są systemy
odmienne od pasów bezpieczeństwa
dla osób dorosłych, aby ograniczyć do
minimum ryzyko obrażeń w razie
wypadku, hamowania lub manewrów
nagłych.Dzieci powinny siedzieć w sposób
bezpieczny i wygodny. W zależności od
właściwości stosowanych fotelików
zaleca się pozostawiać możliwie jak
najdłużej (przynajmniej do 3-4 lat życia),
foteliki dla dzieci w pozycji przeciwnej
do kierunku jazdy, ponieważ jest to
najbardziej chroniąca je pozycja w razie
zderzenia. Wyboru najbardziej
odpowiedniego do zastosowania
urządzenia zabezpieczającego dziecko
należy dokonywać w oparciu o wagę
i posturę dziecka. Istnieją różne rodzaje
systemów ochronnych dla dzieci,
które mogą być mocowane w
samochodzie za pomocą pasów
bezpieczeństwa lub za pomocą
mocowań ISOFIX. Zaleca się wybierać
zawsze najbardziej odpowiednie dla
dziecka systemy ochronne; w tym celu
zachęcamy do zapoznania się z
Instrukcją obsługi dołączoną do fotelika,
aby mieć pewność, że jest on
odpowiedni dla dziecka, dla którego
jest przeznaczony.
110
BEZPIECZEŃSTWO

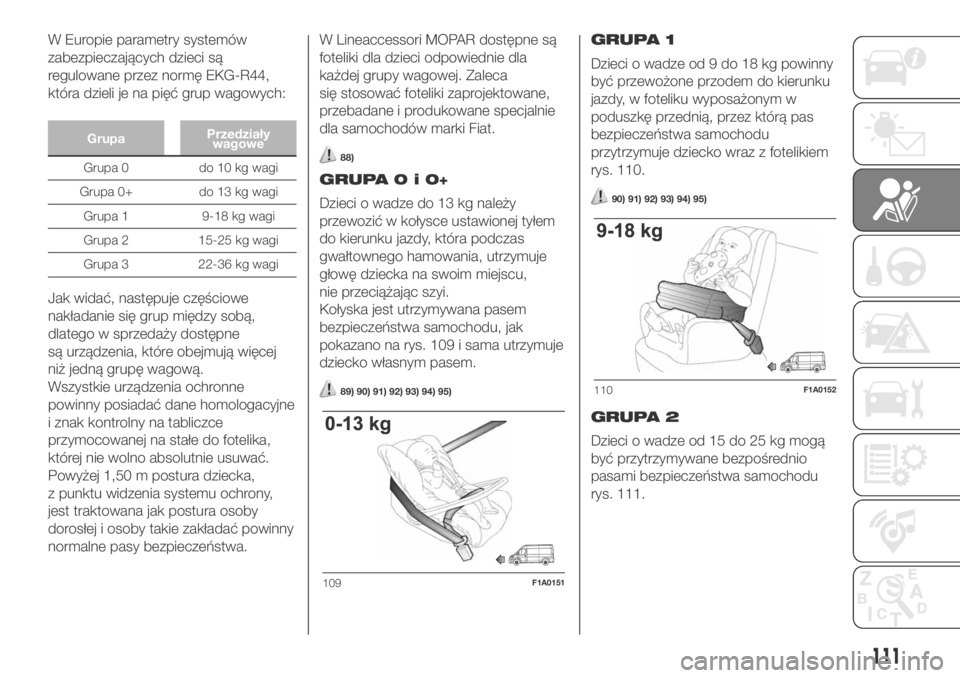

W Europie parametry systemów
zabezpieczających dzieci są
regulowane przez normę EKG-R44,
która dzieli je na pięć grup wagowych:
GrupaPrzedziały
wagowe
Grupa 0 do 10 kg wagi
Grupa 0+ do 13 kg wagi
Grupa 1 9-18 kg wagi
Grupa 2 15-25 kg wagi
Grupa 3 22-36 kg wagi
Jak widać, następuje częściowe
nakładanie się grup między sobą,
dlatego w sprzedaży dostępne
są urządzenia, które obejmują więcej
niż jedną grupę wagową.
Wszystkie urządzenia ochronne
powinny posiadać dane homologacyjne
i znak kontrolny na tabliczce
przymocowanej na stałe do fotelika,
której nie wolno absolutnie usuwać.
Powyżej 1,50 m postura dziecka,
z punktu widzenia systemu ochrony,
jest traktowana jak postura osoby
dorosłej i osoby takie zakładać powinny
normalne pasy bezpieczeństwa.W Lineaccessori MOPAR dostępne są
foteliki dla dzieci odpowiednie dla
każdej grupy wagowej. Zaleca
się stosować foteliki zaprojektowane,
przebadane i produkowane specjalnie
dla samochodów marki Fiat.
88)
GRUPA0i0+
Dzieci o wadze do 13 kg należy
przewozić w kołysce ustawionej tyłem
do kierunku jazdy, która podczas
gwałtownego hamowania, utrzymuje
głowę dziecka na swoim miejscu,
nie przeciążając szyi.
Kołyska jest utrzymywana pasem
bezpieczeństwa samochodu, jak
pokazano na rys. 109 i sama utrzymuje
dziecko własnym pasem.
89) 90) 91) 92) 93) 94) 95)
GRUPA 1
Dzieci o wadze od 9 do 18 kg powinny
być przewożone przodem do kierunku
jazdy, w foteliku wyposażonym w
poduszkę przednią, przez którą pas
bezpieczeństwa samochodu
przytrzymuje dziecko wraz z fotelikiem
rys. 110.
90) 91) 92) 93) 94) 95)
GRUPA 2
Dzieci o wadze od 15 do 25 kg mogą
być przytrzymywane bezpośrednio
pasami bezpieczeństwa samochodu
rys. 111.
109F1A0151
110F1A0152
111

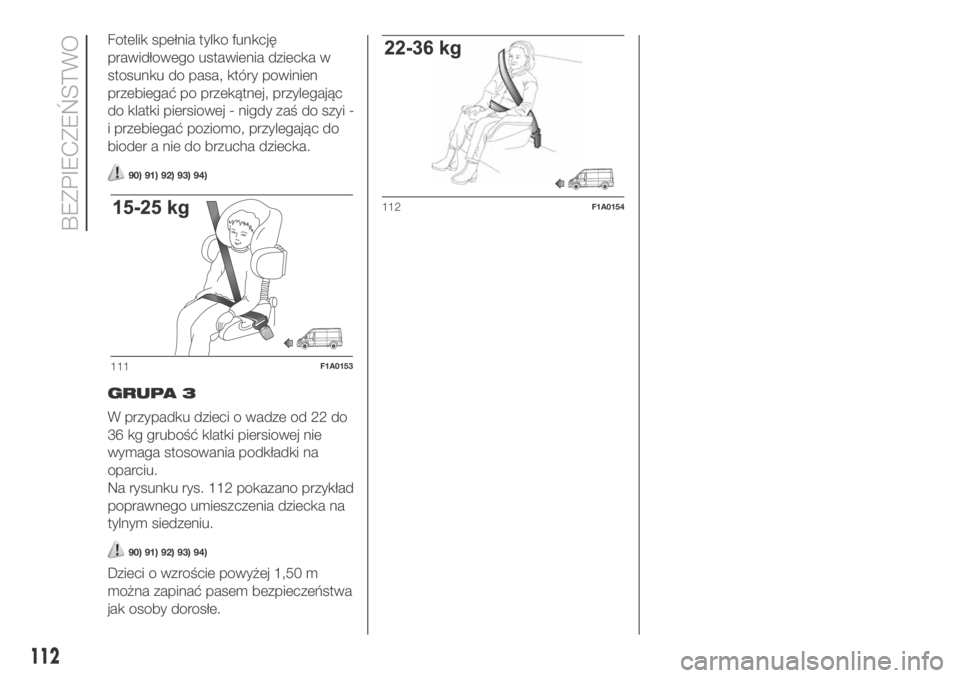

Fotelik spełnia tylko funkcję
prawidłowego ustawienia dziecka w
stosunku do pasa, który powinien
przebiegać po przekątnej, przylegając
do klatki piersiowej - nigdy zaś do szyi -
i przebiegać poziomo, przylegając do
bioder a nie do brzucha dziecka.
90) 91) 92) 93) 94)
GRUPA 3
W przypadku dzieci o wadze od 22 do
36 kg grubość klatki piersiowej nie
wymaga stosowania podkładki na
oparciu.
Na rysunku rys. 112 pokazano przykład
poprawnego umieszczenia dziecka na
tylnym siedzeniu.
90) 91) 92) 93) 94)
Dzieci o wzroście powyżej 1,50 m
można zapinać pasem bezpieczeństwa
jak osoby dorosłe.
111F1A0153
112F1A0154
112
BEZPIECZEŃSTWO

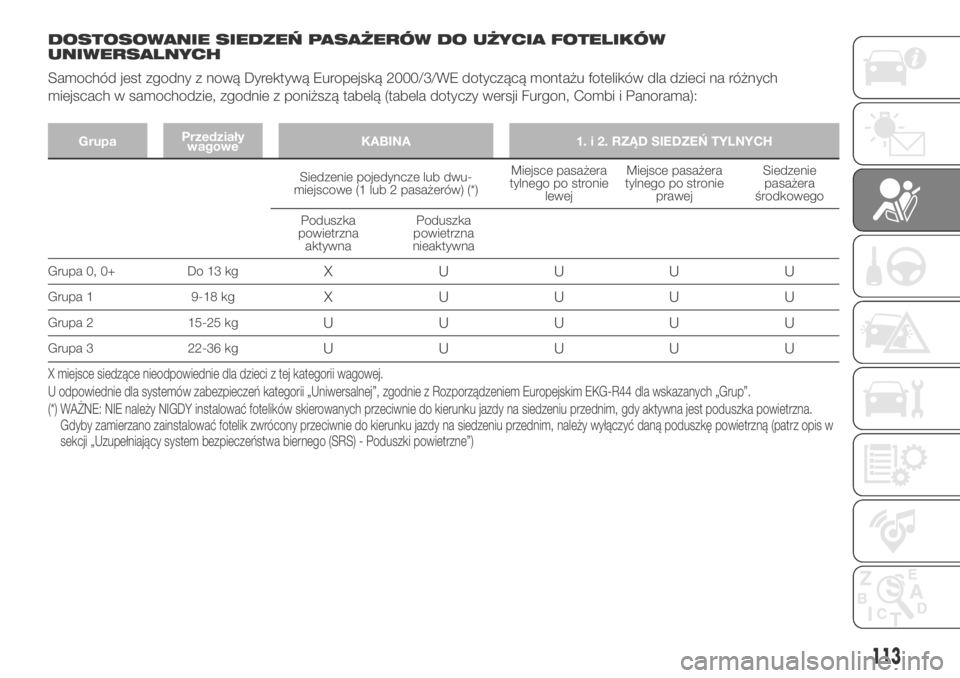

DOSTOSOWANIE SIEDZEŃ PASAŻERÓW DO UŻYCIA FOTELIKÓW
UNIWERSALNYCH
Samochód jest zgodny z nową Dyrektywą Europejską 2000/3/WE dotyczącą montażu fotelików dla dzieci na różnych
miejscach w samochodzie, zgodnie z poniższą tabelą (tabela dotyczy wersji Furgon, Combi i Panorama):
GrupaPrzedziały
wagoweKABINA 1. i 2. RZĄD SIEDZEŃ TYLNYCH
Siedzenie pojedyncze lub dwu-
miejscowe (1 lub 2 pasażerów) (*)Miejsce pasażera
tylnego po stronie
lewejMiejsce pasażera
tylnego po stronie
prawejSiedzenie
pasażera
środkowego
Poduszka
powietrzna
aktywnaPoduszka
powietrzna
nieaktywna
Grupa 0, 0+ Do 13 kg
X UUUU
Grupa 1 9-18 kgX UUUU
Grupa 2 15-25 kgUUUUU
Grupa 3 22-36 kgUUUUU
X miejsce siedzące nieodpowiednie dla dzieci z tej kategorii wagowej.
U odpowiednie dla systemów zabezpieczeń kategorii „Uniwersalnej”, zgodnie z Rozporządzeniem Europejskim EKG-R44 dla wskazanych „Grup”.
(*) WAŻNE: NIE należy NIGDY instalować fotelików skierowanych przeciwnie do kierunku jazdy na siedzeniu przednim, gdy aktywna jest poduszka powietrzna.
Gdyby zamierzano zainstalować fotelik zwrócony przeciwnie do kierunku jazdy na siedzeniu przednim, należy wyłączyć daną poduszkę powietrzną (patrz opis w
sekcji „Uzupełniający system bezpieczeństwa biernego (SRS) - Poduszki powietrzne”)
113

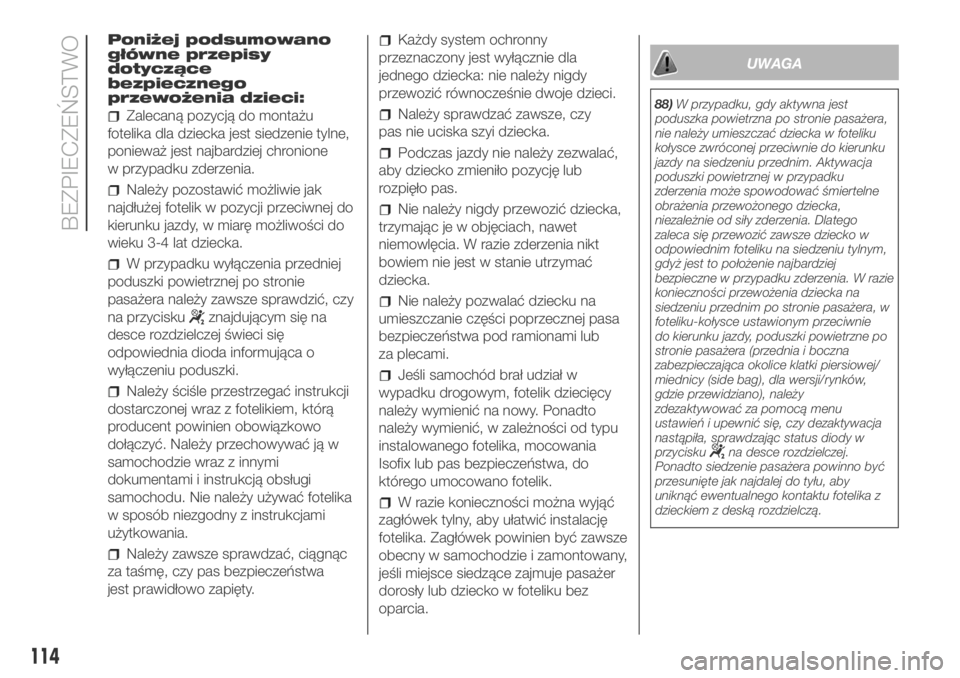

Poniżej podsumowano
główne przepisy
dotyczące
bezpiecznego
przewożenia dzieci:
Zalecaną pozycją do montażu
fotelika dla dziecka jest siedzenie tylne,
ponieważ jest najbardziej chronione
w przypadku zderzenia.
Należy pozostawić możliwie jak
najdłużej fotelik w pozycji przeciwnej do
kierunku jazdy, w miarę możliwości do
wieku 3-4 lat dziecka.
W przypadku wyłączenia przedniej
poduszki powietrznej po stronie
pasażera należy zawsze sprawdzić, czy
na przycisku
znajdującym się na
desce rozdzielczej świeci się
odpowiednia dioda informująca o
wyłączeniu poduszki.
Należy ściśle przestrzegać instrukcji
dostarczonej wraz z fotelikiem, którą
producent powinien obowiązkowo
dołączyć. Należy przechowywać ją w
samochodzie wraz z innymi
dokumentami i instrukcją obsługi
samochodu. Nie należy używać fotelika
w sposób niezgodny z instrukcjami
użytkowania.
Należy zawsze sprawdzać, ciągnąc
za taśmę, czy pas bezpieczeństwa
jest prawidłowo zapięty.
Każdy system ochronny
przeznaczony jest wyłącznie dla
jednego dziecka: nie należy nigdy
przewozić równocześnie dwoje dzieci.
Należy sprawdzać zawsze, czy
pas nie uciska szyi dziecka.
Podczas jazdy nie należy zezwalać,
aby dziecko zmieniło pozycję lub
rozpięło pas.
Nie należy nigdy przewozić dziecka,
trzymając je w objęciach, nawet
niemowlęcia. W razie zderzenia nikt
bowiem nie jest w stanie utrzymać
dziecka.
Nie należy pozwalać dziecku na
umieszczanie części poprzecznej pasa
bezpieczeństwa pod ramionami lub
za plecami.
Jeśli samochód brał udział w
wypadku drogowym, fotelik dziecięcy
należy wymienić na nowy. Ponadto
należy wymienić, w zależności od typu
instalowanego fotelika, mocowania
Isofix lub pas bezpieczeństwa, do
którego umocowano fotelik.
W razie konieczności można wyjąć
zagłówek tylny, aby ułatwić instalację
fotelika. Zagłówek powinien być zawsze
obecny w samochodzie i zamontowany,
jeśli miejsce siedzące zajmuje pasażer
dorosły lub dziecko w foteliku bez
oparcia.
UWAGA
88)W przypadku, gdy aktywna jest
poduszka powietrzna po stronie pasażera,
nie należy umieszczać dziecka w foteliku
kołysce zwróconej przeciwnie do kierunku
jazdy na siedzeniu przednim. Aktywacja
poduszki powietrznej w przypadku
zderzenia może spowodować śmiertelne
obrażenia przewożonego dziecka,
niezależnie od siły zderzenia. Dlatego
zaleca się przewozić zawsze dziecko w
odpowiednim foteliku na siedzeniu tylnym,
gdyż jest to położenie najbardziej
bezpieczne w przypadku zderzenia. W razie
konieczności przewożenia dziecka na
siedzeniu przednim po stronie pasażera, w
foteliku-kołysce ustawionym przeciwnie
do kierunku jazdy, poduszki powietrzne po
stronie pasażera (przednia i boczna
zabezpieczająca okolice klatki piersiowej/
miednicy (side bag), dla wersji/rynków,
gdzie przewidziano), należy
zdezaktywować za pomocą menu
ustawień i upewnić się, czy dezaktywacja
nastąpiła, sprawdzając status diody w
przycisku
na desce rozdzielczej.
Ponadto siedzenie pasażera powinno być
przesunięte jak najdalej do tyłu, aby
uniknąć ewentualnego kontaktu fotelika z
dzieckiem z deską rozdzielczą.
114
BEZPIECZEŃSTWO

89)O obowiązku wyłączenia poduszki
powietrznej, jeśli instalowany jest fotelik dla
dziecka odwrócony tyłem do kierunku
jazdy, świadczy odpowiedni symbol
podany na etykiecie przyklejonej do daszka
przeciwsłonecznego. Należy zawsze
postępować zgodnie ze wskazówkami
podanymi na daszku przeciwsłonecznym
(patrz opis w sekcji „Uzupełniający system
bezpieczeństwa biernego (SRS) - Poduszki
powietrzne”).
90)Nie należy poruszać siedzeniem
przednim lub tylnym, gdy siedzi na nim
dziecko lub umieszczony jest na nim fotelik
z dzieckiem.
91)Nieprawidłowy montaż fotelika
dziecięcego może uniemożliwić działanie
systemu ochronnego. W razie wypadku
bowiem fotelik może poluzować się i
dziecko może odnieść poważne, a nawet
śmiertelne obrażenia ciała. Aby
odpowiednio zainstalować system
ochronny dla niemowlaka lub większego
dziecka, należy ściśle postępować według
instrukcji podanych przez Producenta.
92)Gdy system ochronny dla dziecka nie
jest stosowany, należy umocować go
pasem bezpieczeństwa lub za pomocą
mocowań ISOFIX bądź wyjąć go z
samochodu. Nie należy pozostawiać go
nieumocowanego we wnętrzu samochodu.
Ma to na celu uniknięcie sytuacji, w której
w razie nagłego hamowania lub zderzenia
fotelik mógłby spowodować obrażenia
pasażerów.93)Należy zawsze upewnić się, że odcinek
ukośny taśmy pasa nie przechodzi pod
ramionami lub za plecami dziecka. W razie
wypadku pas bezpieczeństwa nie będzie
w stanie przytrzymać dziecka i istnieje
ryzyko spowodowania poważnych, a nawet
śmiertelnych obrażeń ciała dziecka.
Dziecko powinno więc zawsze prawidłowo
zapinać własny pas bezpieczeństwa.
94)Rysunki przedstawiono jedynie
orientacyjnie dla celów montażowych.
Fotelik należy montować zgodnie z
obowiązkowo dołączoną do niego
instrukcją.
95)Istnieją foteliki przystosowane do
przewożenia dzieci z grupy 0 i 1 z
mocowaniem do tylnego siedzenia za
pomocą pasa bezpieczeństwa samochodu
i przytrzymują one dziecko własnym
pasem. Z powodu swojej masy mogą one
być niebezpieczne, jeżeli zostaną
zamontowane nieprawidłowo (na przykład
jeżeli zapięty pas bezpieczeństwa
samochodu przechodzi przez poduszkę).
Należy bezwzględnie przestrzegać

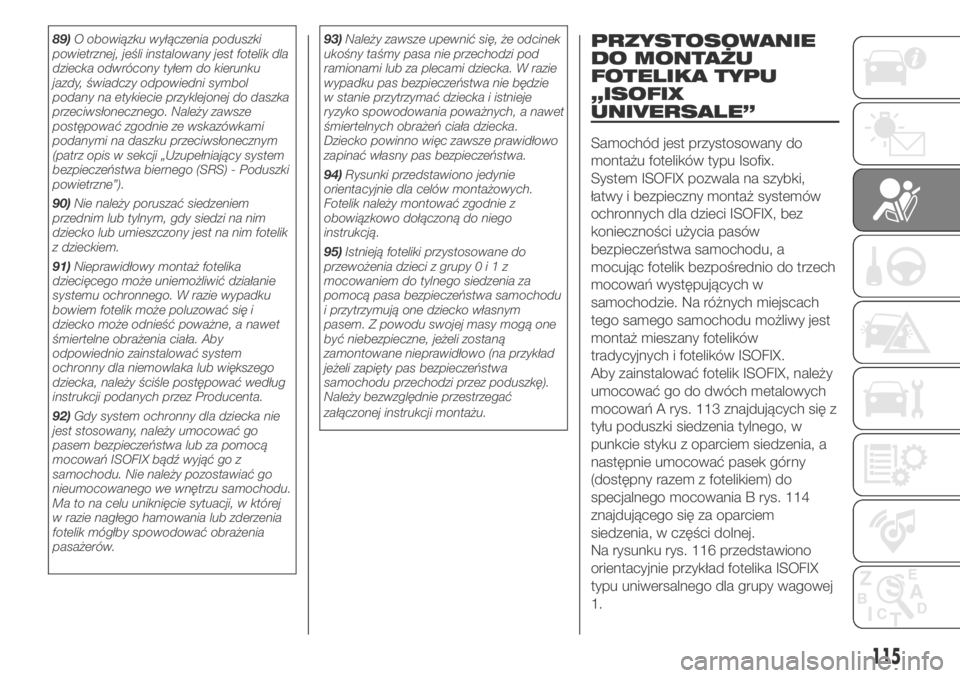

załączonej instrukcji montażu.PRZYSTOSOWANIE
DO MONTAŻU
FOTELIKA TYPU
„ISOFIX
UNIVERSALE”
Samochód jest przystosowany do
montażu fotelików typu Isofix.
System ISOFIX pozwala na szybki,
łatwy i bezpieczny montaż systemów
ochronnych dla dzieci ISOFIX, bez
konieczności użycia pasów
bezpieczeństwa samochodu, a
mocując fotelik bezpośrednio do trzech
mocowań występujących w
samochodzie. Na różnych miejscach
tego samego samochodu możliwy jest
montaż mieszany fotelików
tradycyjnych i fotelików ISOFIX.

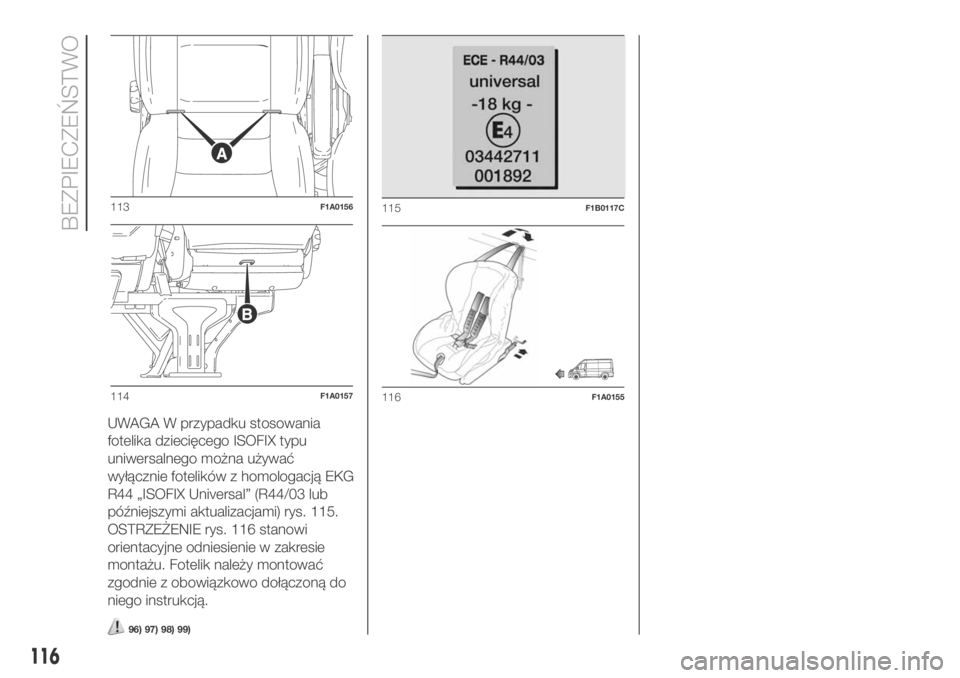

Aby zainstalować fotelik ISOFIX, należy
umocować go do dwóch metalowych
mocowań A rys. 113 znajdujących się z
tyłu poduszki siedzenia tylnego, w
punkcie styku z oparciem siedzenia, a
następnie umocować pasek górny
(dostępny razem z fotelikiem) do
specjalnego mocowania B rys. 114
znajdującego się za oparciem
siedzenia, w części dolnej.
Na rysunku rys. 116 przedstawiono
orientacyjnie przykład fotelika ISOFIX
typu uniwersalnego dla grupy wagowej
1.
115

UWAGA W przypadku stosowania
fotelika dziecięcego ISOFIX typu
uniwersalnego można używać
wyłącznie fotelików z homologacją EKG
R44 „ISOFIX Universal” (R44/03 lub
późniejszymi aktualizacjami) rys. 115.
OSTRZEŻENIE rys. 116 stanowi
orientacyjne odniesienie w zakresie
montażu. Fotelik należy montować
zgodnie z obowiązkowo dołączoną do
niego instrukcją.
96) 97) 98) 99)
113F1A0156
114F1A0157
115F1B0117C
116F1A0155
116
BEZPIECZEŃSTWO

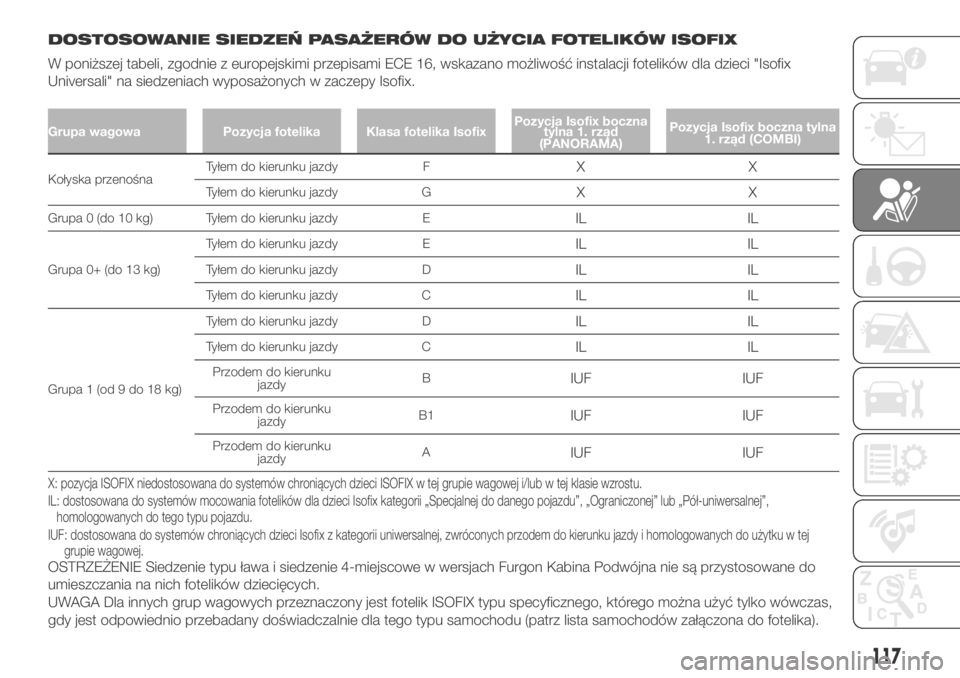

DOSTOSOWANIE SIEDZEŃ PASAŻERÓW DO UŻYCIA FOTELIKÓW ISOFIX
W poniższej tabeli, zgodnie z europejskimi przepisami ECE 16, wskazano możliwość instalacji fotelików dla dzieci "Isofix
Universali" na siedzeniach wyposażonych w zaczepy Isofix.
Grupa wagowa Pozycja fotelika Klasa fotelika IsofixPozycja Isofix boczna
tylna 1. rząd
(PANORAMA)Pozycja Isofix boczna tylna
1. rząd (COMBI)
Kołyska przenośnaTyłem do kierunku jazdy FXX
Tyłem do kierunku jazdy GXX
Grupa 0 (do 10 kg) Tyłem do kierunku jazdy EIL IL
Grupa 0+ (do 13 kg)Tyłem do kierunku jazdy E
IL IL
Tyłem do kierunku jazdy DIL IL
Tyłem do kierunku jazdy CIL IL
Grupa 1 (od 9 do 18 kg)Tyłem do kierunku jazdy D
IL IL
Tyłem do kierunku jazdy CIL IL
Przodem do kierunku
jazdyBIUF IUF
Przodem do kierunku
jazdyB1IUF IUF
Przodem do kierunku
jazdyAIUF IUF
X: pozycja ISOFIX niedostosowana do systemów chroniących dzieci ISOFIX w tej grupie wagowej i/lub w tej klasie wzrostu.
IL: dostosowana do systemów mocowania fotelików dla dzieci Isofix kategorii „Specjalnej do danego pojazdu”, „Ograniczonej” lub „Pół-uniwersalnej”,
homologowanych do tego typu pojazdu.
IUF: dostosowana do systemów chroniących dzieci Isofix z kategorii uniwersalnej, zwróconych przodem do kierunku jazdy i homologowanych do użytku wtej
grupie wagowej.
OSTRZEŻENIE Siedzenie typu ława i siedzenie 4-miejscowe w wersjach Furgon Kabina Podwójna nie są przystosowane do
umieszczania na nich fotelików dziecięcych.
UWAGA Dla innych grup wagowych przeznaczony jest fotelik ISOFIX typu specyficznego, którego można użyć tylko wówczas,
gdy jest odpowiednio przebadany doświadczalnie dla tego typu samochodu (patrz lista samochodów załączona do fotelika).
117

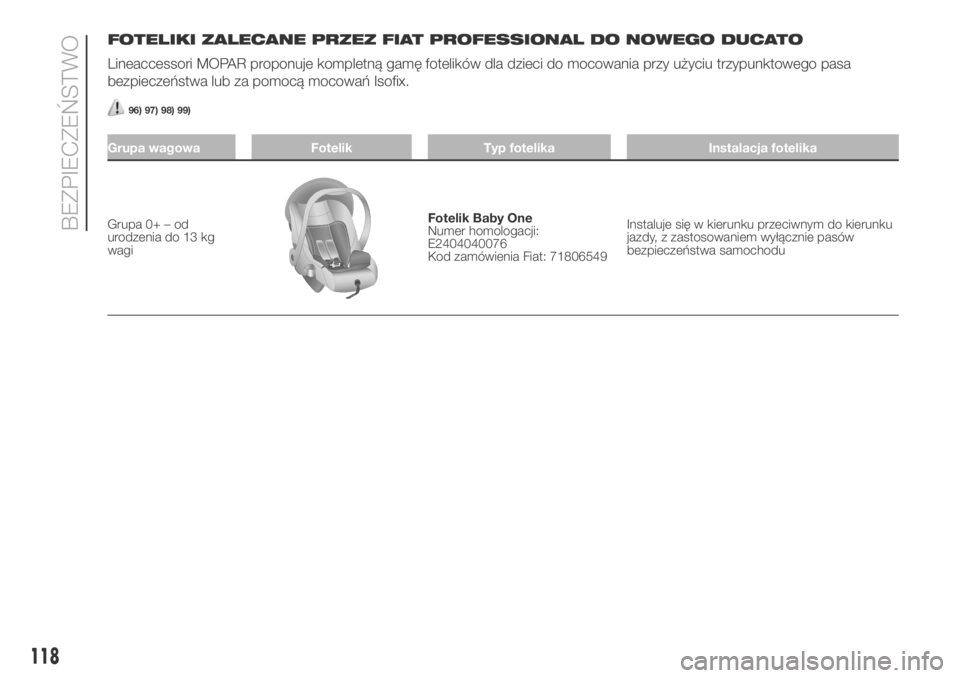

FOTELIKI ZALECANE PRZEZ FIAT PROFESSIONAL DO NOWEGO DUCATO
Lineaccessori MOPAR proponuje kompletną gamę fotelików dla dzieci do mocowania przy użyciu trzypunktowego pasa
bezpieczeństwa lub za pomocą mocowań Isofix.
96) 97) 98) 99)
Grupa wagowa Fotelik Typ fotelika Instalacja fotelika
Grupa 0+ – od
urodzenia do 13 kg
wagiFotelik Baby One
Numer homologacji:
E2404040076
Kod zamówienia Fiat: 71806549Instaluje się w kierunku przeciwnym do kierunku
jazdy, z zastosowaniem wyłącznie pasów
bezpieczeństwa samochodu
118
BEZPIECZEŃSTWO
