Wat het betekent Wat te doen

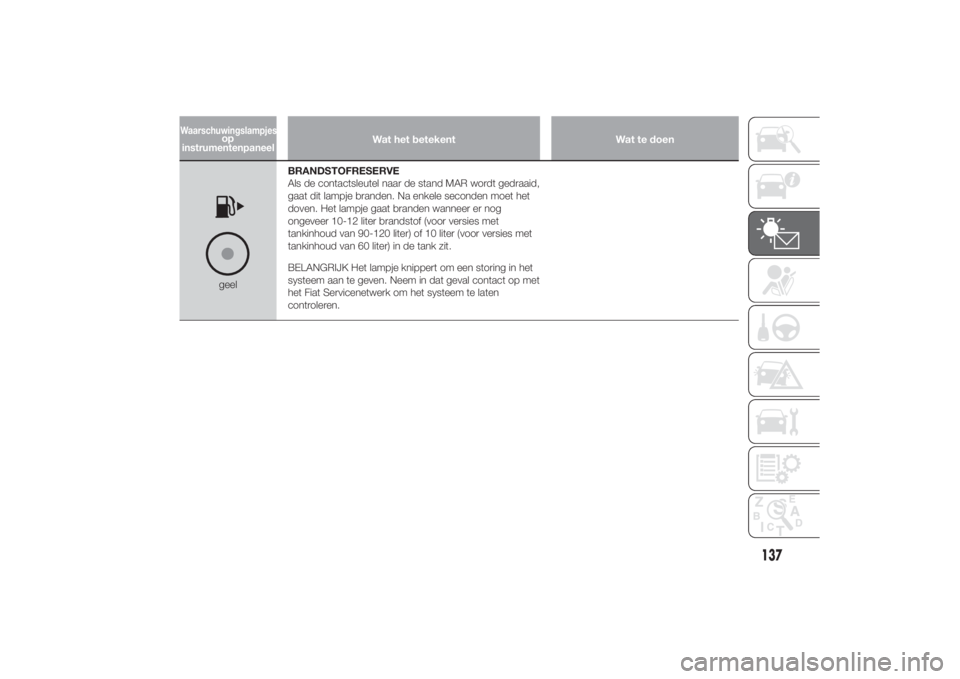

geelBRANDSTOFRESERVE
Als de contactsleutel naar de stand MAR wordt gedraaid,
gaat dit lampje branden. Na enkele seconden moet het
doven. Het lampje gaat branden wanneer er nog
ongeveer 10-12 liter brandstof (voor versies met
tankinhoud van 90-120 liter) of 10 liter (voor versies met
tankinhoud van 60 liter) in de tank zit.
BELANGRIJK Het lampje knippert om een storing in het
systeem aan te geven. Neem in dat geval contact op met
het Fiat Servicenetwerk om het systeem te laten
controleren.
137
11-3-2014 16:50 Pagina 137
Waarschuwingslampjes
op
instrumentenpaneel

Wat het betekent Wat te doen

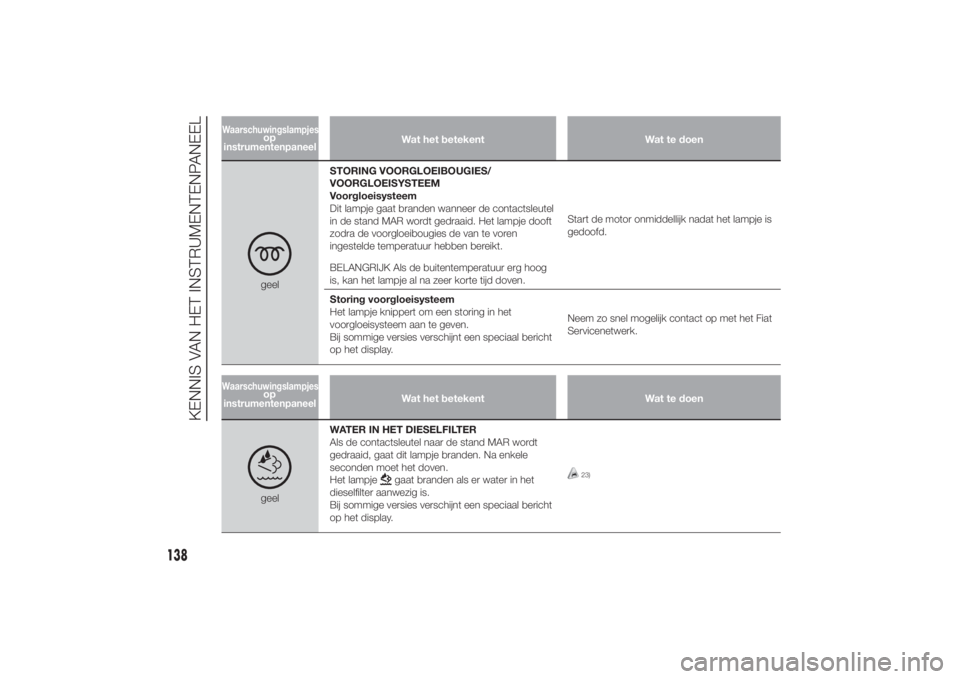

geelSTORING VOORGLOEIBOUGIES/
VOORGLOEISYSTEEM
Voorgloeisysteem
Dit lampje gaat branden wanneer de contactsleutel
in de stand MAR wordt gedraaid. Het lampje dooft
zodra de voorgloeibougies de van te voren
ingestelde temperatuur hebben bereikt.
BELANGRIJK Als de buitentemperatuur erg hoog
is, kan het lampje al na zeer korte tijd doven.Start de motor onmiddellijk nadat het lampje is
gedoofd.
Storing voorgloeisysteem
Het lampje knippert om een storing in het
voorgloeisysteem aan te geven.
Bij sommige versies verschijnt een speciaal bericht
op het display.Neem zo snel mogelijk contact op met het Fiat
Servicenetwerk.
Wat het betekent Wat te doen
geelWATER IN HET DIESELFILTER
Als de contactsleutel naar de stand MAR wordt
gedraaid, gaat dit lampje branden. Na enkele
seconden moet het doven.
Het lampje
gaat branden als er water in het
dieselfilter aanwezig is.
Bij sommige versies verschijnt een speciaal bericht
op het display.
23)
138
KENNIS VAN HET INSTRUMENTENPANEEL
11-3-2014 16:50 Pagina 138
Waarschuwingslampjes
op
instrumentenpaneelWaarschuwingslampjes
op
instrumentenpaneel

Wat het betekent Wat te doen

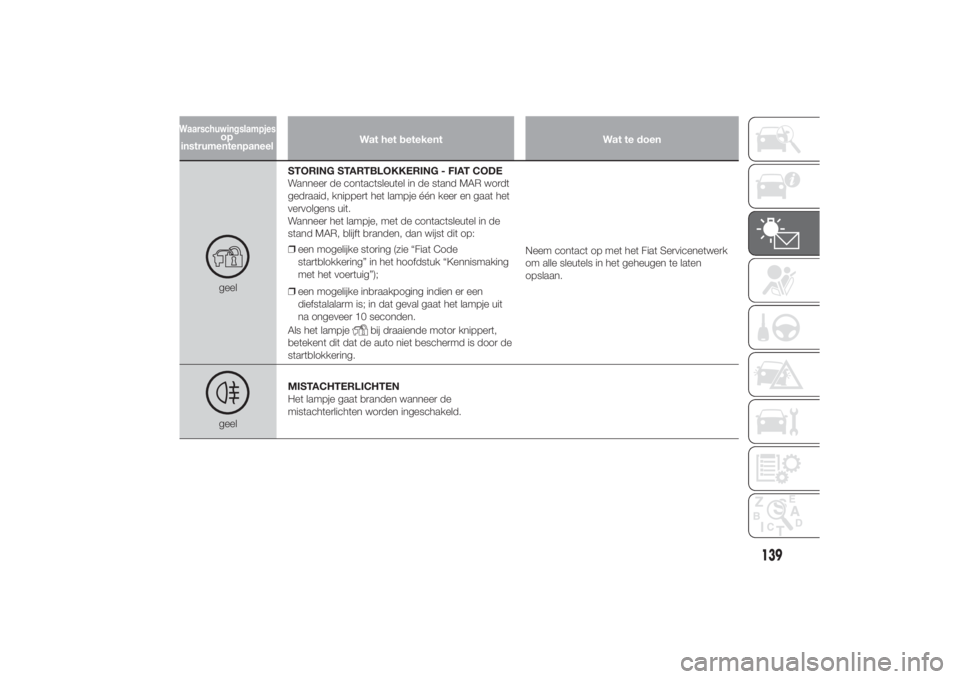

geelSTORING STARTBLOKKERING - FIAT CODE
Wanneer de contactsleutel in de stand MAR wordt
gedraaid, knippert het lampje één keer en gaat het
vervolgens uit.
Wanneer het lampje, met de contactsleutel in de
stand MAR, blijft branden, dan wijst dit op:
❒een mogelijke storing (zie “Fiat Code
startblokkering” in het hoofdstuk “Kennismaking
met het voertuig”);
❒een mogelijke inbraakpoging indien er een
diefstalalarm is; in dat geval gaat het lampje uit
na ongeveer 10 seconden.
Als het lampje
bij draaiende motor knippert,
betekent dit dat de auto niet beschermd is door de
startblokkering.Neem contact op met het Fiat Servicenetwerk
om alle sleutels in het geheugen te laten
opslaan.
geelMISTACHTERLICHTEN
Het lampje gaat branden wanneer de
mistachterlichten worden ingeschakeld.
139
11-3-2014 16:50 Pagina 139
Waarschuwingslampjes
op
instrumentenpaneel

Wat het betekent Wat te doen
geelALGEMENE STORINGSMELDING
(Versies met multifunctioneel display)
Het lampje gaat onder de volgende
omstandigheden branden:
❒Als de brandstofnoodschakelaar in werking
treedt
❒Storing in de verlichting (mistachterlichten,
richtingaanwijzers, remlichten,
kentekenplaatverlichting, stadslichten,
dagverlichting, automatisme grootlicht
koplampen, richtingaanwijzers aanhanger,
stadslichten aanhanger)De storing kan de volgende oorzaken hebben:
een of meer lampen doorgebrand, de
betreffende zekering(en) doorgebrand of
elektrische verbinding onderbroken.
❒Storing waarschuwingslampje airbag (lampje
algemene storing knippert)In dergelijke gevallen kan het lampje mogelijk
geen storingen in de veiligheidssystemen
aangeven. Laat het systeem controleren door
het Fiat Servicenetwerk alvorens verder te rijden.
❒Storing regensensor
❒Storing sensor dieselfilter
❒Storing aankoppeling aanhanger
❒Storing audiosysteem
❒Storing motoroliedruksensor
❒Storing parkeersensor.Neem zo snel mogelijk contact op met het Fiat
Servicenetwerk om de storing te laten
verhelpen.
140
KENNIS VAN HET INSTRUMENTENPANEEL
11-3-2014 16:50 Pagina 140
Waarschuwingslampjes
op
instrumentenpaneel

Wat het betekent Wat te doen

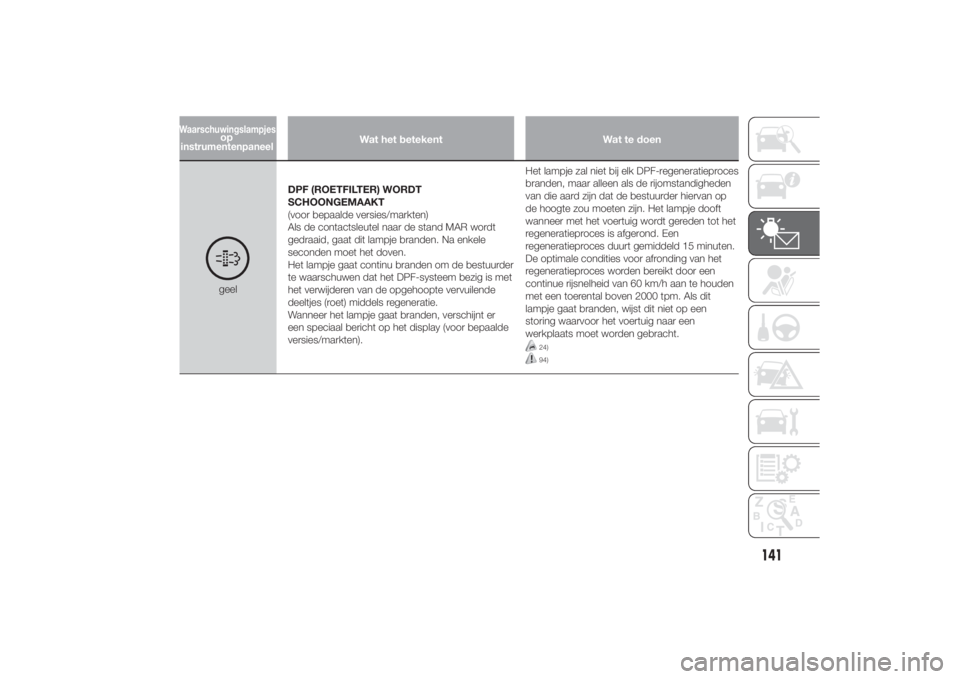

geelDPF (ROETFILTER) WORDT
SCHOONGEMAAKT
(voor bepaalde versies/markten)
Als de contactsleutel naar de stand MAR wordt
gedraaid, gaat dit lampje branden. Na enkele
seconden moet het doven.
Het lampje gaat continu branden om de bestuurder
te waarschuwen dat het DPF-systeem bezig is met
het verwijderen van de opgehoopte vervuilende
deeltjes (roet) middels regeneratie.
Wanneer het lampje gaat branden, verschijnt er
een speciaal bericht op het display (voor bepaalde
versies/markten).Het lampje zal niet bij elk DPF-regeneratieproces
branden, maar alleen als de rijomstandigheden
van die aard zijn dat de bestuurder hiervan op
de hoogte zou moeten zijn. Het lampje dooft
wanneer met het voertuig wordt gereden tot het
regeneratieproces is afgerond. Een
regeneratieproces duurt gemiddeld 15 minuten.
De optimale condities voor afronding van het
regeneratieproces worden bereikt door een
continue rijsnelheid van 60 km/h aan te houden
met een toerental boven 2000 tpm. Als dit
lampje gaat branden, wijst dit niet op een
storing waarvoor het voertuig naar een
werkplaats moet worden gebracht.
24)94)
141
11-3-2014 16:50 Pagina 141
Waarschuwingslampjes
op
instrumentenpaneel

Wat het betekent Wat te doen

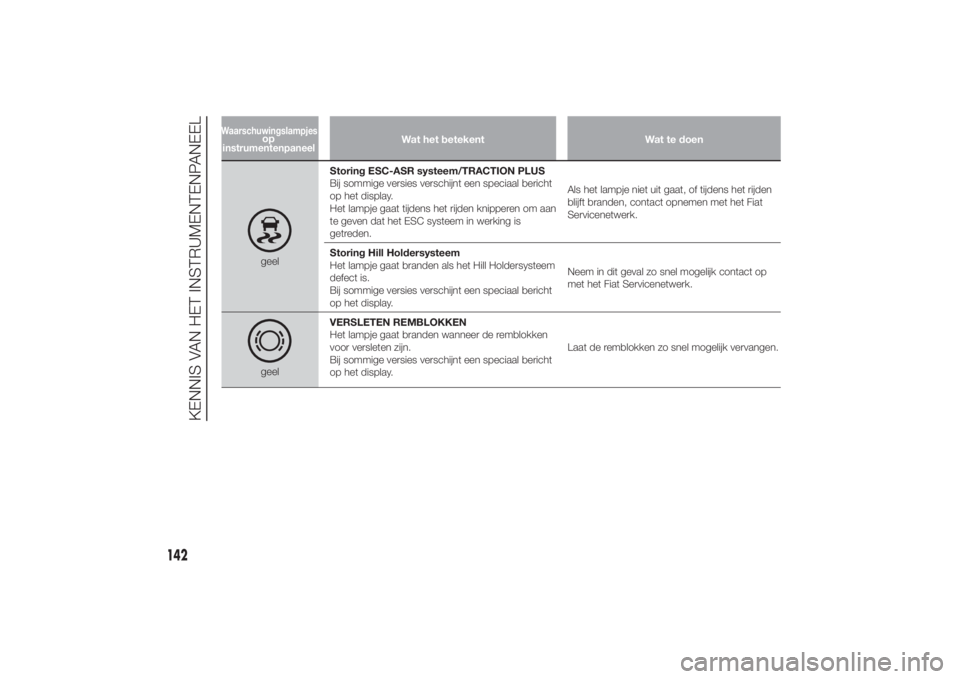

geelStoring ESC-ASR systeem/TRACTION PLUS
Bij sommige versies verschijnt een speciaal bericht
op het display.
Het lampje gaat tijdens het rijden knipperen om aan
te geven dat het ESC systeem in werking is
getreden.Als het lampje niet uit gaat, of tijdens het rijden
blijft branden, contact opnemen met het Fiat
Servicenetwerk.
Storing Hill Holdersysteem
Het lampje gaat branden als het Hill Holdersysteem
defect is.
Bij sommige versies verschijnt een speciaal bericht
op het display.Neem in dit geval zo snel mogelijk contact op
met het Fiat Servicenetwerk.geelVERSLETEN REMBLOKKEN
Het lampje gaat branden wanneer de remblokken
voor versleten zijn.
Bij sommige versies verschijnt een speciaal bericht
op het display.Laat de remblokken zo snel mogelijk vervangen.
142
KENNIS VAN HET INSTRUMENTENPANEEL
11-3-2014 16:50 Pagina 142
Waarschuwingslampjes
op
instrumentenpaneel

Wat het betekent Wat te doen

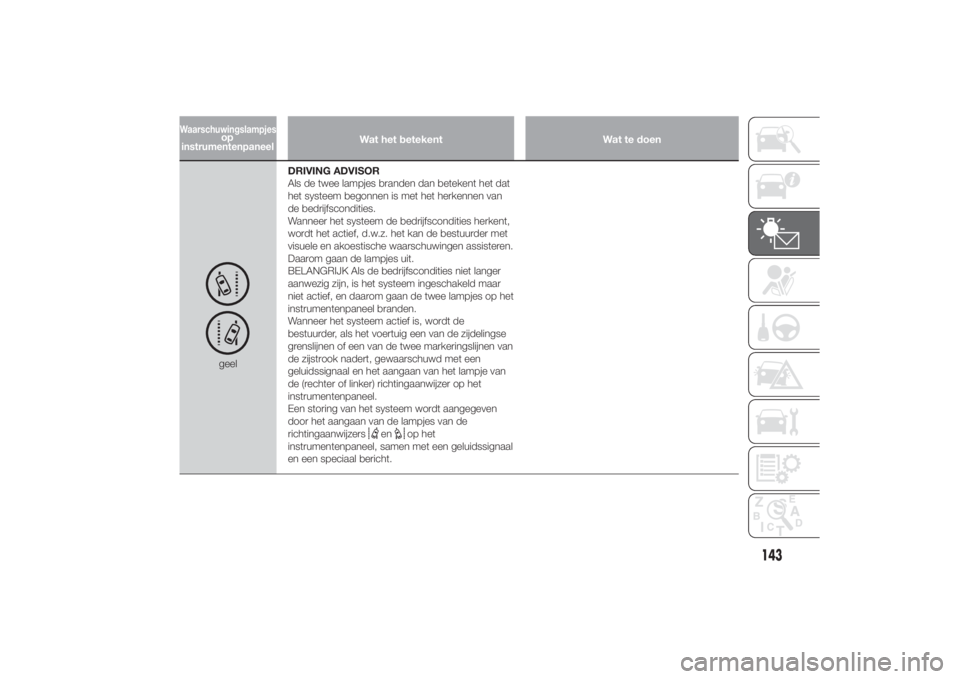

geelDRIVING ADVISOR
Als de twee lampjes branden dan betekent het dat
het systeem begonnen is met het herkennen van
de bedrijfscondities.
Wanneer het systeem de bedrijfscondities herkent,
wordt het actief, d.w.z. het kan de bestuurder met
visuele en akoestische waarschuwingen assisteren.
Daarom gaan de lampjes uit.
BELANGRIJK Als de bedrijfscondities niet langer
aanwezig zijn, is het systeem ingeschakeld maar
niet actief, en daarom gaan de twee lampjes op het
instrumentenpaneel branden.
Wanneer het systeem actief is, wordt de
bestuurder, als het voertuig een van de zijdelingse
grenslijnen of een van de twee markeringslijnen van
de zijstrook nadert, gewaarschuwd met een
geluidssignaal en het aangaan van het lampje van
de (rechter of linker) richtingaanwijzer op het
instrumentenpaneel.
Een storing van het systeem wordt aangegeven
door het aangaan van de lampjes van de
richtingaanwijzers
en
op het
instrumentenpaneel, samen met een geluidssignaal
en een speciaal bericht.
143
11-3-2014 16:50 Pagina 143
Waarschuwingslampjes
op
instrumentenpaneel

Wat het betekent Wat te doen
geelTPMS
Storing TPMS
Het lampje gaat branden wanneer er een storing in
het TPMS wordt gedetecteerd.Neem in dit geval zo snel mogelijk contact op
met het Fiat Servicenetwerk.
Lage bandenspanning
Het waarschuwingslampje gaat branden om aan te
geven dat de bandenspanning lager is dan de
aanbevolen waarde en/of dat de band langzaam
spanning verliest. Onder deze omstandigheden
kunnen de optimale levensduur van de banden en
het brandstofverbruik niet gegarandeerd worden.
BELANGRIJK
22) Als het waarschuwingslampje
niet gaat branden of permanent blijft branden als de contactsleutel naar MAR
wordt gedraaid of gaat knipperen tijdens het rijden (bij sommige versies verschijnt er ook een bericht op het display),
zo snel mogelijk contact opnemen met het Fiat Servicenetwerk.
23) De aanwezigheid van water in het brandstoftoevoercircuit kan leiden tot ernstige beschadiging van het
inspuitsysteem en onregelmatige werking van de motor. Als het lampje
gaat branden (bij bepaalde versies
verschijnt er ook een bericht op het display), neem dan zo snel mogelijk contact op met het Fiat Servicenetwerk om
de condens te laten aftappen. Als het lampje onmiddellijk na het tanken gaat branden, kan het zijn dat er tijdens
het tanken water in de tank terecht is gekomen: zet de motor onmiddellijk uit en neem contact op met het Fiat
Servicenetwerk.
24) Tijdens de regeneratie kan de ventilator worden ingeschakeld.
144
KENNIS VAN HET INSTRUMENTENPANEEL
11-3-2014 16:50 Pagina 144
Waarschuwingslampjes
op
instrumentenpaneel

BELANGRIJK
94) Rijd altijd met een snelheid die is afgestemd op de verkeerssituatie, de weersomstandigheden en de
wegenverkeerswetgeving. De motor afzetten terwijl het DPF lampje brandt is toegestaan, maar het meermaals
onderbreken van het regeneratieproces kan leiden tot voortijdig kwaliteitsverlies van de motorolie. Daarom wordt
aanbevolen altijd te wachten tot het lampje is gedoofd alvorens de motor af te zetten, zoals hierboven is beschreven.
Het wordt sterk afgeraden de DPF-generatie bij stilstaand voertuig te voltooien.
Wat het betekent Wat te doen
groenDIMLICHT
Het lampje gaat branden wanneer het dimlicht
wordt ingeschakeld.
FOLLOW ME HOME
Dit lampje gaat branden (en er verschijnt ook een
bericht op het display) wanneer deze functie in
gebruik is (zie de paragraaf “Follow me home” in "
Buitenverlichting"in het hoofdstuk "Kennismaking
met het voertuig").groenLINKER RICHTINGAANWIJZER
Het lampje gaat branden wanneer de
richtingaanwijzerhendel omlaag wordt gezet of,
samen met de rechter richtingaanwijzer, wanneer
de drukknop voor de alarmknipperlichten wordt
ingedrukt.
145
11-3-2014 16:50 Pagina 145
Waarschuwingslampjes
op
instrumentenpaneel

Wat het betekent Wat te doen
groenRECHTER RICHTINGAANWIJZER
Het lampje gaat branden wanneer de
richtingaanwijzerhendel omhoog wordt verplaatst
of, samen met de linker richtingaanwijzer,
wanneer de drukknop voor de
alarmknipperlichten wordt ingedrukt.groenMISTLAMPEN VOOR
Het lampje gaat branden wanneer de mistlampen
voor worden ingeschakeld.groenCRUISE-CONTROL
(voor bepaalde versies/markten)
Wanneer de contactsleutel naar de stand MAR
wordt gedraaid, gaat het digitale
waarschuwingslampje branden, maar als de
cruise-control is uitgeschakeld moet het enkele
seconden later uitgaan.
Het lampje op het display gaat branden als de
draaischakelaar van de cruise-control op ON
wordt gedraaid of
, afhankelijk van de versie.
Bij sommige versies verschijnt een speciaal
bericht op het display.
