FIAT DUCATO BASE CAMPER 2014 Instructieboek (in Dutch)

.

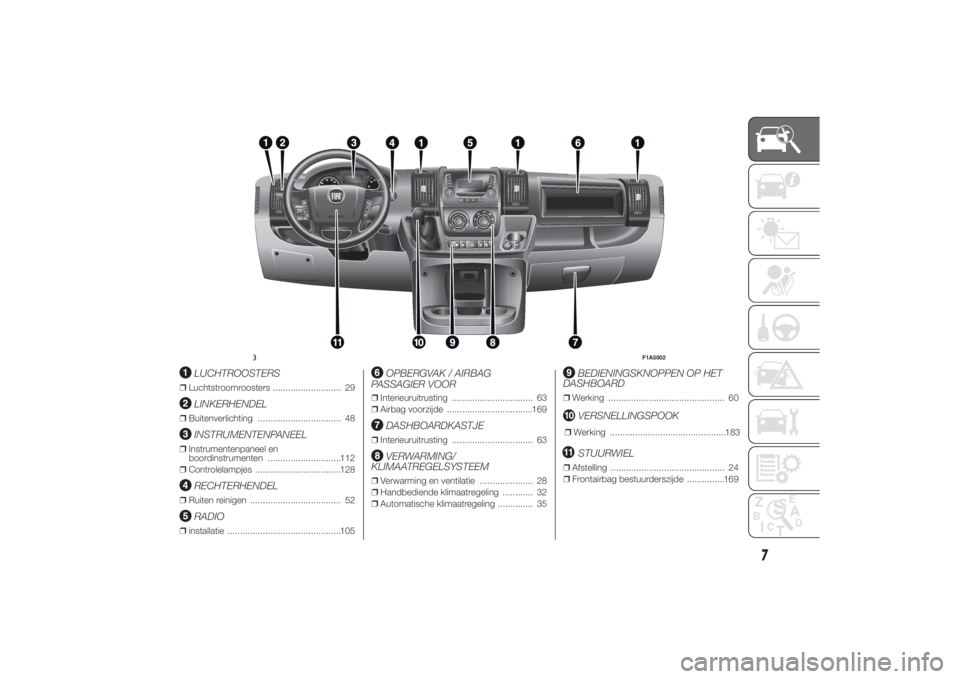

LUCHTROOSTERS
❒Luchtstroomroosters ........................... 29
LINKERHENDEL
❒Buitenverlichting ................................. 48
INSTRUMENTENPANEEL
❒Instrumentenpaneel en
boordinstrumenten .............................112
❒Controlelampjes ..................................128
RECHTERHENDEL
❒Ruiten reinigen .................................... 52
RADIO
❒installatie .............................................105
OPBERGVAK / AIRBAG
PASSAGIER VOOR
❒Interieuruitrusting ................................ 63
❒Airbag voorzijde ..................................169
DASHBOARDKASTJE
❒Interieuruitrusting ................................ 63
VERWARMING/
KLIMAATREGELSYSTEEM
❒Verwarming en ventilatie ..................... 28
❒Handbediende klimaatregeling ............ 32
❒Automatische klimaatregeling .............. 35
BEDIENINGSKNOPPEN OP HET
DASHBOARD
❒Werking .............................................. 60
VERSNELLINGSPOOK
❒Werking ..............................................183
STUURWIEL
❒Afstelling ............................................. 24
❒Frontairbag bestuurderszijde ...............169
RADIO
MEDIA
PHONE
INFO
A-B-C
MENU
123 4 56
3
F1A5002
7
11-3-2014 16:49 Pagina 7

.

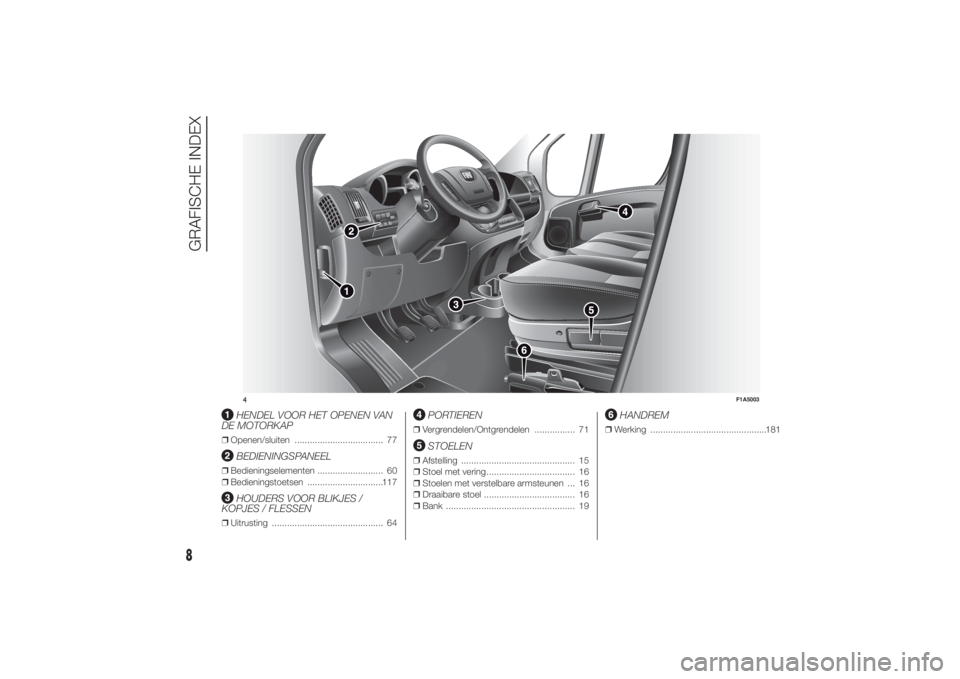

HENDEL VOOR HET OPENEN VAN
DE MOTORKAP
❒Openen/sluiten ................................... 77
BEDIENINGSPANEEL
❒Bedieningselementen .......................... 60
❒Bedieningstoetsen ..............................117
HOUDERS VOOR BLIKJES /
KOPJES / FLESSEN
❒Uitrusting ............................................ 64
PORTIEREN
❒Vergrendelen/Ontgrendelen ................ 71
STOELEN
❒Afstelling ............................................. 15
❒Stoel met vering ................................... 16
❒Stoelen met verstelbare armsteunen ... 16
❒Draaibare stoel .................................... 16
❒Bank ................................................... 19
HANDREM
❒Werking ..............................................181
M
ODE
4
F1A5003
8
GRAFISCHE INDEX
11-3-2014 16:49 Pagina 8

WEGWIJS IN UW AUTO
Grondige kennis van uw nieuwe
voertuig begint hier.
In dit boekje is op eenvoudige en
rechtstreekse wijze beschreven hoe uw
voertuig gemaakt is en hoe het werkt.
Daarom adviseren u het comfortabel
zittend in uw voertuig te lezen, dan kunt
u met eigen ogen zien wat hier
beschreven is.SYMBOLEN .................................... 10
FIAT CODE SYSTEEM..................... 10
DE SLEUTELS ................................ 11
DIEFSTALALARM ............................ 13
CONTACTSLOT .............................. 14
STOELEN........................................ 15
HOOFDSTEUNEN ........................... 23
STUURWIEL ................................... 24
ACHTERUITKIJKSPIEGELS ............ 25
VERWARMING EN VENTILATIE ...... 28
LUCHTROOSTERS ......................... 29
BEDIENINGSELEMENTEN
VERWARMING EN VENTILATIE ...... 29
HANDBEDIENDE
KLIMAATREGELING........................ 32
AUTOMATISCHE
KLIMAATREGELING........................ 35
EXTRA VERWARMING .................... 41
ONAFHANKELIJKE EXTRA
VERWARMING................................ 42
BUITENVERLICHTING .................... 48
RUITEN REINIGEN .......................... 52
CRUISE-CONTROL ........................ 54
PLAFONDVERLICHTING................. 58
BEDIENINGSELEMENTEN .............. 60
AFSLUITER
BRANDSTOFTOEVOER ................. 62
INTERIEURUITRUSTING ................. 63TACHOGRAAF ................................ 69
SPEED BLOCK ............................... 69
AUTOMATISCHE
NIVEAUREGELING
LUCHTVERING ............................... 70
PORTIEREN .................................... 71
ELEKTRISCHE RUITBEDIENING ..... 76
MOTORKAP.................................... 77
IMPERIAAL/SKIDRAGER ................ 79
KOPLAMPEN .................................. 79
ABS ................................................ 80
ESC-SYSTEEM (ELECTRONIC
STABILITY CONTROL) .................... 82
TRACTION PLUS SYSTEEM ........... 86
TPMS (TYRE PRESSURE
MONITORING SYSTEM) ................. 87
DRIVING ADVISOR ......................... 90
CAMERA ACHTER (PARKVIEW®
ACHTERUITRIJCAMERA)................ 95
TRAFFIC SIGN RECOGNITION ....... 97
EOBD-SYSTEEM ............................ 99
PARKEERSENSOREN..................... 99
START&STOP SYSTEEM ................102
AUTORADIO ...................................105
OPTIONELE ACCESSORIES ...........106
TANKEN..........................................108
MILIEUBESCHERMING...................109
9
11-3-2014 16:49 Pagina 9

SYMBOLENSommige onderdelen van het voertuig
zijn voorzien van gekleurde plaatjes met
daarop symbolen die die
voorzorgsmaatregelen aangeven die in
acht genomen moeten worden
wanneer het betreffende onderdeel
wordt gebruikt. Onder de motorkap is
tevens een plaatje aangebracht,
waarop de betekenis van deze
symbolen wordt toegelicht.
FIAT CODE SYSTEEM
IN HET KORT
Dit is een elektronische
startblokkering die de beveiliging
tegen diefstalpogingen verbetert.
Deze wordt automatisch
ingeschakeld wanneer de
contactsleutel wordt verwijderd.
Elke sleutel bevat een elektronisch
apparaatje dat bij het starten een
signaal ontvangt van een speciale
antenne die in het contactslot is
ingebouwd. Het signaal, dat elke keer
dat de auto wordt gestart wijzigt, is
het "wachtwoord" waarmee de
regeleenheid de sleutel herkent en
het starten van de motor vrijgeeft.
1)
Werking
Elke keer dat de motor wordt gestart
door de sleutel naar de standMAR
te draaien, stuurt de regeleenheid van
het Fiat CODE systeem een
herkenningscode naar de Powertrain
Control Module (PCM) om de
startblokkering uit te schakelen.Deze code wordt alleen verzonden als
de regeleenheid van het Fiat CODE
systeem de door de sleutel verstuurde
code herkent.
Elke keer dat de contactsleutel naar de
stand STOP wordt gedraaid, schakelt
het Fiat CODE-systeem de functies van
de Powertrain Control Module uit.
Onregelmatige werking
Als de code tijdens het starten niet
correct herkend wordt, gaat het
waarschuwingslampje
op het
instrumentenpaneel branden en
verschijnt een bericht op het display (zie
hoofdstuk "Lampjes en berichten").
Draai in dit geval de sleutel naarSTOP
en vervolgens weer naarMAR; als
de motor geblokkeerd blijft, probeer het
dan nogmaals met een van de andere
bij het voertuig geleverde sleutels.
Neem contact op met het Fiat
Servicenetwerk als de motor nog
steeds niet gestart kan worden.
BELANGRIJK Elke sleutel heeft een
specifieke code die in de regeleenheid
van het systeem moet worden
opgeslagen. Neem contact op met het
Fiat Servicenetwerk om alle sleutels
(maximum 8) te laten opslaan.
10
WEGWIJS IN UW AUTO
11-3-2014 16:49 Pagina 10

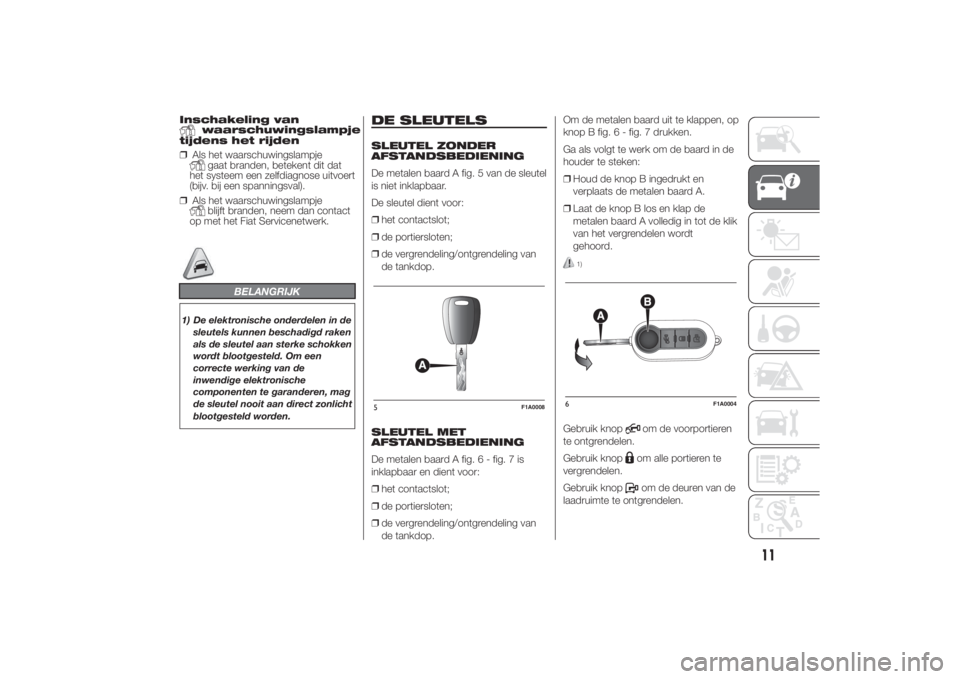

Inschakeling van
waarschuwingslampje
tijdens het rijden
❒Als het waarschuwingslampjegaat branden, betekent dit dat
het systeem een zelfdiagnose uitvoert
(bijv. bij een spanningsval).
❒Als het waarschuwingslampjeblijft branden, neem dan contact
op met het Fiat Servicenetwerk.
BELANGRIJK
1) De elektronische onderdelen in de
sleutels kunnen beschadigd raken
als de sleutel aan sterke schokken
wordt blootgesteld. Om een
correcte werking van de
inwendige elektronische
componenten te garanderen, mag
de sleutel nooit aan direct zonlicht
blootgesteld worden.
DE SLEUTELSSLEUTEL ZONDER
AFSTANDSBEDIENING
De metalen baard A fig. 5 van de sleutel
is niet inklapbaar.
De sleutel dient voor:
❒het contactslot;
❒de portiersloten;
❒de vergrendeling/ontgrendeling van
de tankdop.
SLEUTEL MET
AFSTANDSBEDIENING
De metalen baard A fig.6-fig.7is
inklapbaar en dient voor:
❒het contactslot;
❒de portiersloten;
❒de vergrendeling/ontgrendeling van
de tankdop.Om de metalen baard uit te klappen, op
knop B fig. 6 - fig. 7 drukken.
Ga als volgt te werk om de baard in de
houder te steken:
❒Houd de knop B ingedrukt en
verplaats de metalen baard A.
❒Laat de knop B los en klap de
metalen baard A volledig in tot de klik
van het vergrendelen wordt
gehoord.
1)
Gebruik knop
om de voorportieren
te ontgrendelen.
Gebruik knopom alle portieren te
vergrendelen.
Gebruik knopom de deuren van de
laadruimte te ontgrendelen.
5
F1A0008
6
F1A0004
11
11-3-2014 16:49 Pagina 11

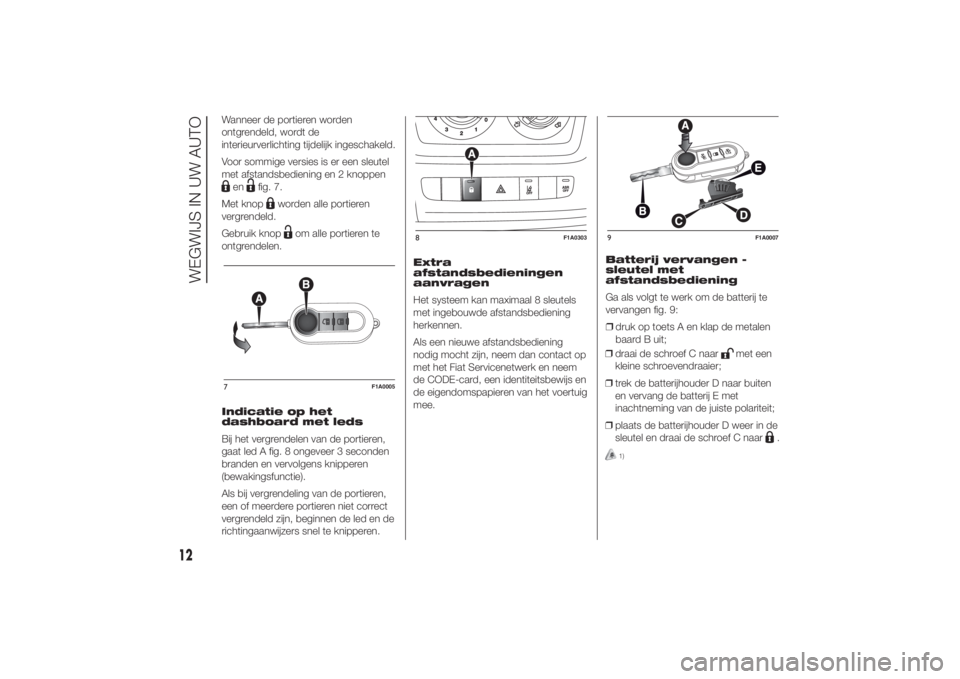

Wanneer de portieren worden
ontgrendeld, wordt de
interieurverlichting tijdelijk ingeschakeld.
Voor sommige versies is er een sleutel
met afstandsbediening en 2 knoppenen
fig. 7.
Met knop
worden alle portieren
vergrendeld.
Gebruik knop
om alle portieren te
ontgrendelen.
Indicatie op het
dashboard met leds
Bij het vergrendelen van de portieren,
gaat led A fig. 8 ongeveer 3 seconden
branden en vervolgens knipperen
(bewakingsfunctie).
Als bij vergrendeling van de portieren,
een of meerdere portieren niet correct
vergrendeld zijn, beginnen de led en de
richtingaanwijzers snel te knipperen.Extra
afstandsbedieningen
aanvragen
Het systeem kan maximaal 8 sleutels
met ingebouwde afstandsbediening
herkennen.
Als een nieuwe afstandsbediening
nodig mocht zijn, neem dan contact op
met het Fiat Servicenetwerk en neem
de CODE-card, een identiteitsbewijs en
de eigendomspapieren van het voertuig
mee.Batterij vervangen -
sleutel met
afstandsbediening
Ga als volgt te werk om de batterij te
vervangen fig. 9:
❒druk op toets A en klap de metalen
baard B uit;
❒draai de schroef C naar
met een
kleine schroevendraaier;
❒trek de batterijhouder D naar buiten
en vervang de batterij E met
inachtneming van de juiste polariteit;
❒plaats de batterijhouder D weer in de
sleutel en draai de schroef C naar
.
1)
7
F1A0005
8
F1A0303
9
F1A0007
12
WEGWIJS IN UW AUTO
11-3-2014 16:49 Pagina 12

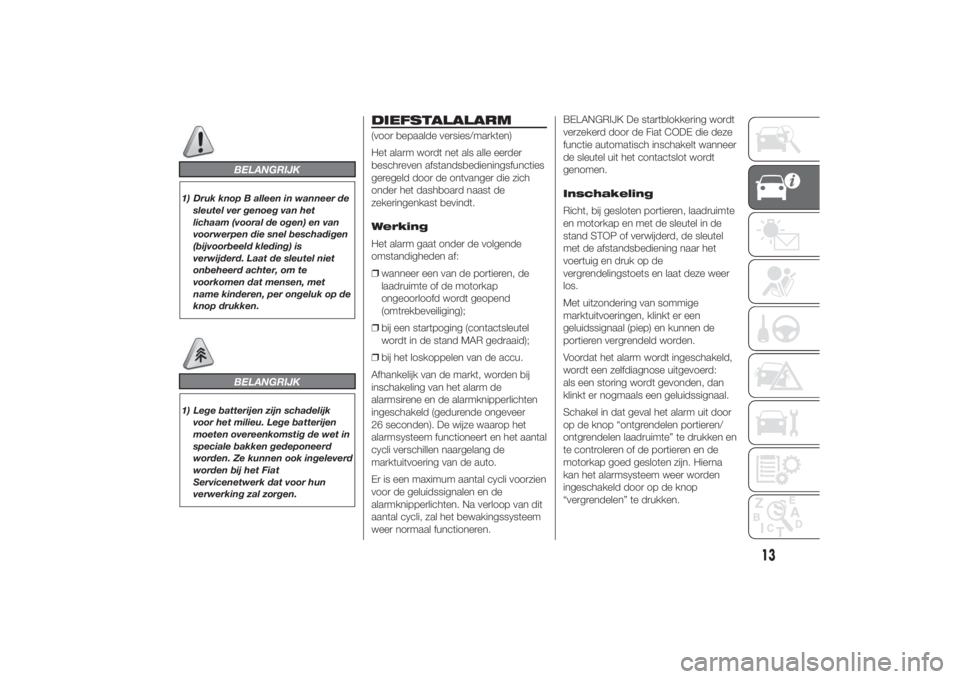

BELANGRIJK
1) Druk knop B alleen in wanneer de
sleutel ver genoeg van het
lichaam (vooral de ogen) en van
voorwerpen die snel beschadigen
(bijvoorbeeld kleding) is
verwijderd. Laat de sleutel niet
onbeheerd achter, om te
voorkomen dat mensen, met
name kinderen, per ongeluk op de
knop drukken.
BELANGRIJK
1) Lege batterijen zijn schadelijk
voor het milieu. Lege batterijen
moeten overeenkomstig de wet in
speciale bakken gedeponeerd
worden. Ze kunnen ook ingeleverd
worden bij het Fiat
Servicenetwerk dat voor hun
verwerking zal zorgen.
DIEFSTALALARM(voor bepaalde versies/markten)
Het alarm wordt net als alle eerder
beschreven afstandsbedieningsfuncties
geregeld door de ontvanger die zich
onder het dashboard naast de
zekeringenkast bevindt.
Werking
Het alarm gaat onder de volgende
omstandigheden af:
❒wanneer een van de portieren, de
laadruimte of de motorkap
ongeoorloofd wordt geopend
(omtrekbeveiliging);
❒bij een startpoging (contactsleutel
wordt in de stand MAR gedraaid);
❒bij het loskoppelen van de accu.
Afhankelijk van de markt, worden bij
inschakeling van het alarm de
alarmsirene en de alarmknipperlichten
ingeschakeld (gedurende ongeveer
26 seconden). De wijze waarop het
alarmsysteem functioneert en het aantal
cycli verschillen naargelang de
marktuitvoering van de auto.
Er is een maximum aantal cycli voorzien
voor de geluidssignalen en de
alarmknipperlichten. Na verloop van dit
aantal cycli, zal het bewakingssysteem
weer normaal functioneren.BELANGRIJK De startblokkering wordt
verzekerd door de Fiat CODE die deze
functie automatisch inschakelt wanneer
de sleutel uit het contactslot wordt
genomen.
Inschakeling
Richt, bij gesloten portieren, laadruimte
en motorkap en met de sleutel in de
stand STOP of verwijderd, de sleutel
met de afstandsbediening naar het
voertuig en druk op de
vergrendelingstoets en laat deze weer
los.
Met uitzondering van sommige
marktuitvoeringen, klinkt er een
geluidssignaal (piep) en kunnen de
portieren vergrendeld worden.
Voordat het alarm wordt ingeschakeld,
wordt een zelfdiagnose uitgevoerd:
als een storing wordt gevonden, dan
klinkt er nogmaals een geluidssignaal.
Schakel in dat geval het alarm uit door
op de knop “ontgrendelen portieren/
ontgrendelen laadruimte” te drukken en
te controleren of de portieren en de
motorkap goed gesloten zijn. Hierna
kan het alarmsysteem weer worden
ingeschakeld door op de knop
“vergrendelen” te drukken.
13
11-3-2014 16:49 Pagina 13

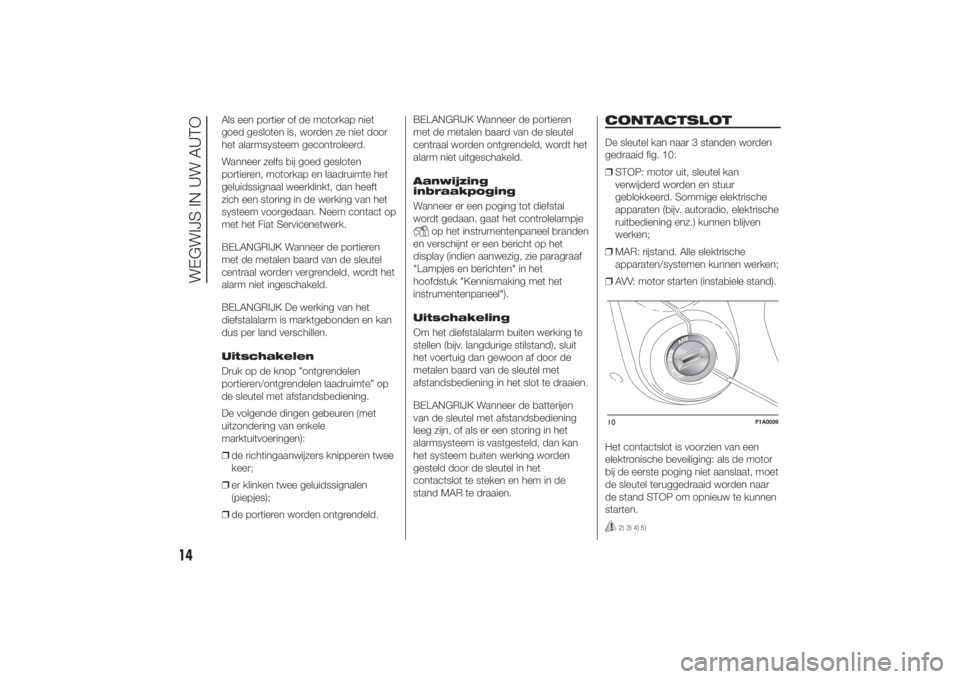

Als een portier of de motorkap niet
goed gesloten is, worden ze niet door
het alarmsysteem gecontroleerd.
Wanneer zelfs bij goed gesloten
portieren, motorkap en laadruimte het
geluidssignaal weerklinkt, dan heeft
zich een storing in de werking van het
systeem voorgedaan. Neem contact op
met het Fiat Servicenetwerk.
BELANGRIJK Wanneer de portieren
met de metalen baard van de sleutel
centraal worden vergrendeld, wordt het
alarm niet ingeschakeld.
BELANGRIJK De werking van het
diefstalalarm is marktgebonden en kan
dus per land verschillen.
Uitschakelen
Druk op de knop "ontgrendelen
portieren/ontgrendelen laadruimte” op
de sleutel met afstandsbediening.
De volgende dingen gebeuren (met
uitzondering van enkele
marktuitvoeringen):
❒de richtingaanwijzers knipperen twee
keer;
❒er klinken twee geluidssignalen
(piepjes);
❒de portieren worden ontgrendeld.BELANGRIJK Wanneer de portieren
met de metalen baard van de sleutel
centraal worden ontgrendeld, wordt het
alarm niet uitgeschakeld.
Aanwijzing
inbraakpoging
Wanneer er een poging tot diefstal
wordt gedaan, gaat het controlelampje
op het instrumentenpaneel branden
en verschijnt er een bericht op het
display (indien aanwezig, zie paragraaf
"Lampjes en berichten" in het
hoofdstuk "Kennismaking met het
instrumentenpaneel").
Uitschakeling
Om het diefstalalarm buiten werking te
stellen (bijv. langdurige stilstand), sluit
het voertuig dan gewoon af door de
metalen baard van de sleutel met
afstandsbediening in het slot te draaien.
BELANGRIJK Wanneer de batterijen
van de sleutel met afstandsbediening
leeg zijn, of als er een storing in het
alarmsysteem is vastgesteld, dan kan
het systeem buiten werking worden
gesteld door de sleutel in het
contactslot te steken en hem in de
stand MAR te draaien.
CONTACTSLOTDe sleutel kan naar 3 standen worden
gedraaid fig. 10:
❒STOP: motor uit, sleutel kan
verwijderd worden en stuur
geblokkeerd. Sommige elektrische
apparaten (bijv. autoradio, elektrische
ruitbediening enz.) kunnen blijven
werken;
❒MAR: rijstand. Alle elektrische
apparaten/systemen kunnen werken;
❒AVV: motor starten (instabiele stand).
Het contactslot is voorzien van een
elektronische beveiliging: als de motor
bij de eerste poging niet aanslaat, moet
de sleutel teruggedraaid worden naar
de stand STOP om opnieuw te kunnen
starten.
2) 3) 4) 5)
10
F1A0009
14
WEGWIJS IN UW AUTO
11-3-2014 16:49 Pagina 14

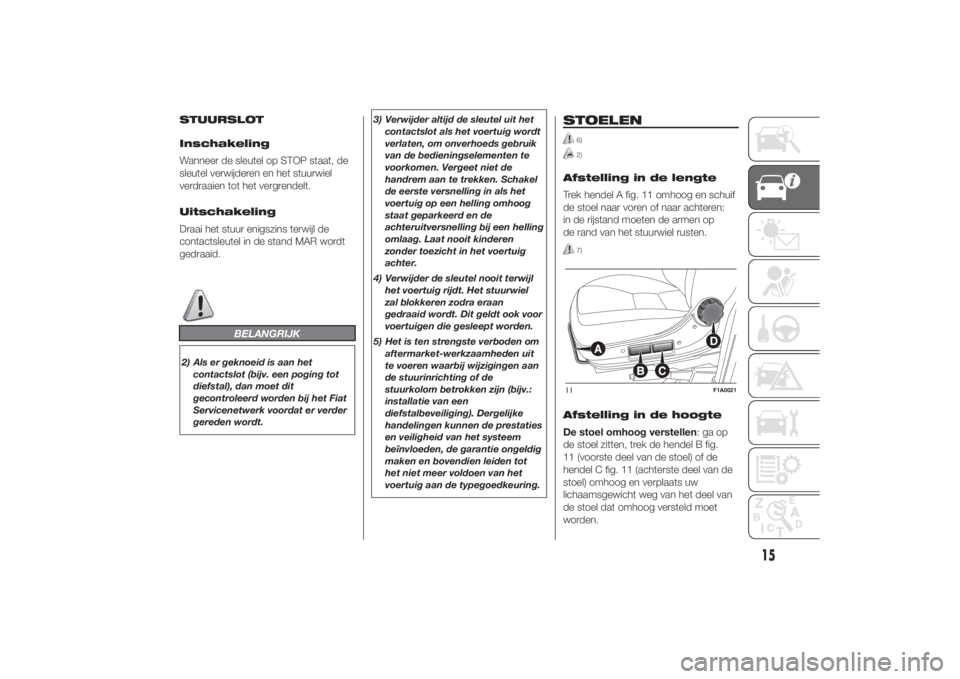

STUURSLOT
Inschakeling
Wanneer de sleutel op STOP staat, de
sleutel verwijderen en het stuurwiel
verdraaien tot het vergrendelt.
Uitschakeling
Draai het stuur enigszins terwijl de
contactsleutel in de stand MAR wordt
gedraaid.
BELANGRIJK
2) Als er geknoeid is aan het
contactslot (bijv. een poging tot
diefstal), dan moet dit
gecontroleerd worden bij het Fiat
Servicenetwerk voordat er verder
gereden wordt.3) Verwijder altijd de sleutel uit het
contactslot als het voertuig wordt
verlaten, om onverhoeds gebruik
van de bedieningselementen te
voorkomen. Vergeet niet de
handrem aan te trekken. Schakel
de eerste versnelling in als het
voertuig op een helling omhoog
staat geparkeerd en de
achteruitversnelling bij een helling
omlaag. Laat nooit kinderen
zonder toezicht in het voertuig
achter.
4) Verwijder de sleutel nooit terwijl
het voertuig rijdt. Het stuurwiel
zal blokkeren zodra eraan
gedraaid wordt. Dit geldt ook voor
voertuigen die gesleept worden.
5) Het is ten strengste verboden om
aftermarket-werkzaamheden uit
te voeren waarbij wijzigingen aan
de stuurinrichting of de
stuurkolom betrokken zijn (bijv.:
installatie van een
diefstalbeveiliging). Dergelijke
handelingen kunnen de prestaties
en veiligheid van het systeem
beïnvloeden, de garantie ongeldig
maken en bovendien leiden tot
het niet meer voldoen van het
voertuig aan de typegoedkeuring.
STOELEN
6)2)
Afstelling in de lengte
Trek hendel A fig. 11 omhoog en schuif
de stoel naar voren of naar achteren:
in de rijstand moeten de armen op
de rand van het stuurwiel rusten.
7)
Afstelling in de hoogte
De stoel omhoog verstellen:gaop
de stoel zitten, trek de hendel B fig.
11 (voorste deel van de stoel) of de
hendel C fig. 11 (achterste deel van de
stoel) omhoog en verplaats uw
lichaamsgewicht weg van het deel van
de stoel dat omhoog versteld moet
worden.11
F1A0021
15
11-3-2014 16:49 Pagina 15

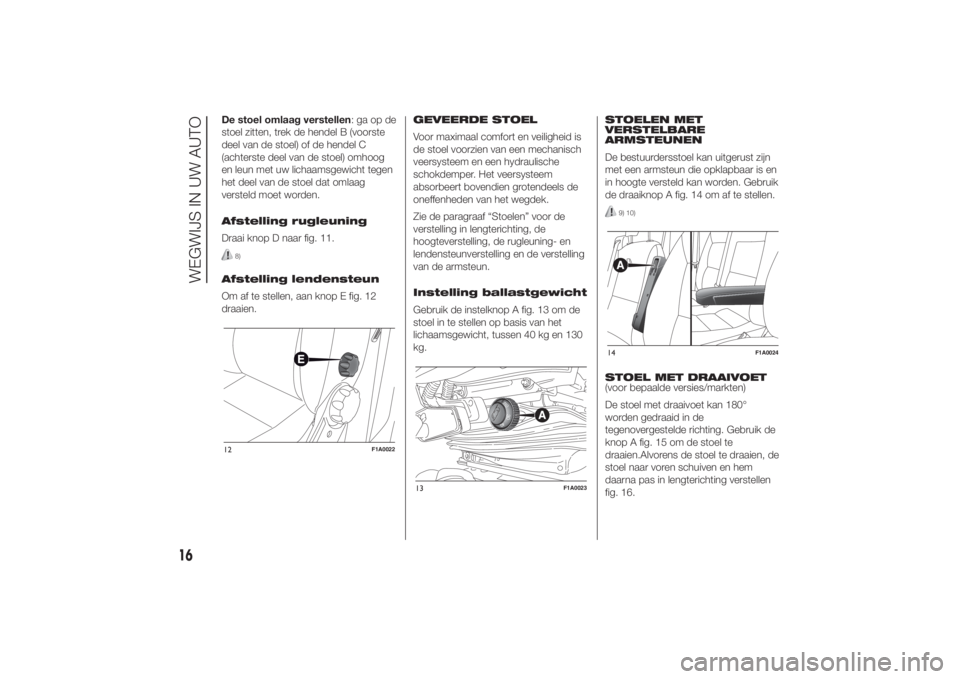

De stoel omlaag verstellen:gaopde
stoel zitten, trek de hendel B (voorste
deel van de stoel) of de hendel C
(achterste deel van de stoel) omhoog
en leun met uw lichaamsgewicht tegen
het deel van de stoel dat omlaag
versteld moet worden.
Afstelling rugleuning
Draai knop D naar fig. 11.
8)
Afstelling lendensteun
Om af te stellen, aan knop E fig. 12
draaien.GEVEERDE STOEL
Voor maximaal comfort en veiligheid is
de stoel voorzien van een mechanisch
veersysteem en een hydraulische
schokdemper. Het veersysteem
absorbeert bovendien grotendeels de
oneffenheden van het wegdek.
Zie de paragraaf “Stoelen” voor de
verstelling in lengterichting, de
hoogteverstelling, de rugleuning- en
lendensteunverstelling en de verstelling
van de armsteun.
Instelling ballastgewicht
Gebruik de instelknop A fig. 13 om de
stoel in te stellen op basis van het
lichaamsgewicht, tussen 40 kg en 130
kg.STOELEN MET
VERSTELBARE
ARMSTEUNEN
De bestuurdersstoel kan uitgerust zijn
met een armsteun die opklapbaar is en
in hoogte versteld kan worden. Gebruik
de draaiknop A fig. 14 om af te stellen.
9) 10)
STOEL MET DRAAIVOET
(voor bepaalde versies/markten)
De stoel met draaivoet kan 180°
worden gedraaid in de
tegenovergestelde richting. Gebruik de
knop A fig. 15 om de stoel te
draaien.Alvorens de stoel te draaien, de
stoel naar voren schuiven en hem
daarna pas in lengterichting verstellen
fig. 16.
12
F1A0022
13
F1A0023
14
F1A0024
16
WEGWIJS IN UW AUTO
11-3-2014 16:49 Pagina 16
