STROPNÍ SVÍTIDLAPŘEDNÍ STROPNÍ
SVÍTIDLO S BODOVÝMI
SVĚTLY
Stropní svítidlo se zapne/vypne
spínačem A obr. 69. Se spínačem A v
poloze uprostřed se svítidlaCaD
rozsvítí/zhasnou při otevření/zavření
předních dveří. Se spínačem A
přestaveným doleva zůstanou svítidla C
a D vždy zhasnutá. Se spínačem A
přestaveným doprava zůstanou svítidla
C a D trvale svítit.
Světla se rozsvěcují/zhasínají postupně.
Spínač B slouží jako bodové světlo;
při vypnutém stropním svítidle se
rozsvítí samostatně:
❒žárovka C, pokud se stiskne vlevo;
❒žárovka D, pokud se stiskne vpravo.UPOZORNĚNÍ Před vystoupením z
vozidla se ujistěte, že se oba spínače
nacházejí ve střední poloze; při zavření
dveří světla zhasnou, aby nevybíjela
akumulátor.
Pokud zapomenete přepínač v poloze
trvalého svícení, stropní svítidlo zhasne
automaticky po 15minutách od vypnutí
motoru.
Časované svícení
stropních svítidel
U některých verzí: pro pohodlnější
nastoupení/vystoupení z vozidla,
zejména v noci nebo v málo
osvětlených místech, se mohou svítidla
zapnout podle dvou logik časování.
ČASOVANÉ SVÍCENÍ PŘI NÁSTUPU
DO VOZIDLA
Stropní svítidla svítí takto:
❒asi na 10 sekund při odemknutí
předních dveří;
❒asi na 3 minuty při otevření některých
z bočních dveří;
❒asi 10 sekund po zavření dveří.
Časované svícení se přeruší přepnutím
klíčků zapalování na MAR.
ČASOVANÉ SVÍCENÍ PŘI VÝSTUPU Z
VOZIDLAPo vytažení klíčku ze zapalování se
stropní svítidla rozsvítí takto:
❒v průběhu 2 minut od vypnutí motoru
po dobu asi 10 sekund;
❒při otevření některých z bočních dveří
po dobu asi 3 minuty;
❒při uzavření dveří po dobu asi 10
sekund.
Časování automaticky skončí
zamknutím dveří.
STROPNÍ SVÍTIDLO V
NÁKLADOVÉM
PROSTORU
Je umístěno nad zadními dveřmi;
rozsvítí se stiskem krytu v místě
vyznačeném na obr. 70.69
F1A0074
70
F1A0075
54
PALUBNÍ DESKA A OVLÁDAČE
7-3-2014 16:45 Pagina 54

V NOUZI
Píchnutá pneumatika nebo nesvítí
nějaká žárovka?
Může se přihodit, že nám cestování
naruší nějaká nepříjemnost.
Řešení kritických situací samostatně v
klidu a pokoji lze najít na stránkách
věnovaných tomu, co dělat v nouzi.
Ve výjimečné situaci doporučujeme
zatelefonovat na bezplatné telefonní
číslo uvedené v záruční knížce.
Je rovněž možné volat na bezplatné
telefonní číslo 00 800 3428 0000 , kde
lze zjistit adresu nejbližších
autorizovaných servisů Fiat.STARTOVÁNÍ MOTORU ..................184
VÝMĚNA KOLA ...............................185
SADA NA RYCHLOU OPRAVU
PNEUMATIK FIX & GO
AUTOMATIC ...................................189
VÝMĚNA ŽÁROVKY ........................193
VÝMĚNA ŽÁROVKY U VNĚJŠÍCH
SVÍTIDEL.........................................196
VÝMĚNA ŽÁROVKY U VNITŘNÍCH
SVÍTIDEL.........................................201
VÝMĚNA POJISTEK........................202
DOBITÍ BATERIE .............................210
ZVEDNUTÍ VOZIDLA .......................211
TAŽENÍ VOZIDLA ............................211
183
7-3-2014 16:45 Pagina 183

UPOZORNĚNÍ
43) Po propíchnutí pneumatiky cizím
tělesem, je možné opravit
pneumatiky s poškozením vzorku
a ramena do průměru max. 4 mm.
UPOZORNĚNÍ
2) Bombičku s prošlou lepicí hmotou
vyměňte. S tlakovou nádobu a
lepicí hmotou nakládejte jako
s odpadem tak, abyste neznečistili
životní prostředí. Odpad je nutno
zpracovat podle platných
předpisů.
VÝMĚNA ŽÁROVKYZÁKLADNÍ POKYNY
44)158) 159)
❒Jestliže přestane svítit některá
žárovka, zkontrolujte nejdříve
příslušnou pojistku: viz umístění
pojistek v bodě "Výměna pojistek" v
této kapitole.
❒před výměnou žárovky je nutno
zkontrolovat, zda nejsou kontakty
zoxidované;
❒spálené žárovky je nutno vyměnit za
nové se stejnými charakteristikami;
❒po každé výměně žárovky ve
světlometech zkontrolujte z
bezpečnostních důvodů sklon
světelných paprsků.
UPOZORNĚNÍ Na vnitřní ploše
světlometu se může objevit mírné
zamlžení. Nejedná se o závadu, je to
přirozený jev, vyvolaný nízkou teplotou a
určitým stupněm vlhkosti vzduchu; po
zapnutí světlometů zamlžení rychle
zmizí. Kapky ve světlometu znamenají
zatékání vody - vyhledejte autorizovaný
servis Fiat.
UPOZORNĚNÍ
44) U halogenových žárovek se
dotýkejte výhradně kovové části.
Jestliže se dotknete prsty
průhledné hlavice žárovky, sníží se
intenzita světelného svazku.
Může dojít i ke zkrácení životnosti
žárovky. V případě náhodného
kontaktu otřete baňku tkaninou
navlhčenou lihem a nechte ji
vyschnout.
POZOR
158) Nesprávně provedené úpravy
nebo opravy elektrické soustavy
provedené v rozporu s
technickými charakteristikami
soustavy mohou způsobit
provozní závady a vyvolat
nebezpečí požáru.
159) Halogenové žárovky obsahují
stlačený plyn: při rozbití hrozí
vymrštění střepů.
193
7-3-2014 16:45 Pagina 193

TYPY ŽÁROVEKVozidlo je osazeno žárovkami různého typu:Celoskleněné žárovky:(typ A) nasazené zatlačením,
demontují se vytažením.Bajonetové žárovky:(typ B) pro vyjmutí z objímky je nutno vzít
za hlavici žárovky a otočit jí doleva.
Válcové žárovky:(typ C) vyjmou se uvolněním a vytažením z
kontaktů.
Halogenové žárovky:(typ D) před vyjmutím je třeba ji uvolnit a
vytáhnout z patice.
Halogenové žárovky:(typ E) před vyjmutím je třeba ji uvolnit a
vytáhnout z patice.
194
V NOUZI
7-3-2014 16:45 Pagina 194

❒připojte elektrický konektor, umístěte
správně celou skupinu do karosérie
vozidla a zašroubujte upevňovací
šrouby B;
❒namontujte zpět plastový kryt a
upevněte jej sedmi upevňovacími
šrouby A.Valník a podvozek s
kabinou:
Vyšroubujte čtyři šrouby H obr. 212 a
vyměňte žárovky:
I žárovka zadní svítilny do mlhy
L žárovka couvacího světla
M žárovka pozičních světel
N žárovka brzdových světel
O žárovka směrových světel.TŘETÍ BRZDOVÉ SVĚTLO
Postup při výměně žárovky:
❒vyšroubujte dva upevňovací šrouby A
obr. 213;
❒vytáhněte celý kryt;
❒stiskněte proti sobě úchyty B obr.
214 a vyjměte objímku žárovek;
❒vytáhněte žárovku instalovanou
zatlačením a vyměňte ji.
212
F1A0200
213
F1A0204
214
F1A0205
200
V NOUZI
7-3-2014 16:45 Pagina 200

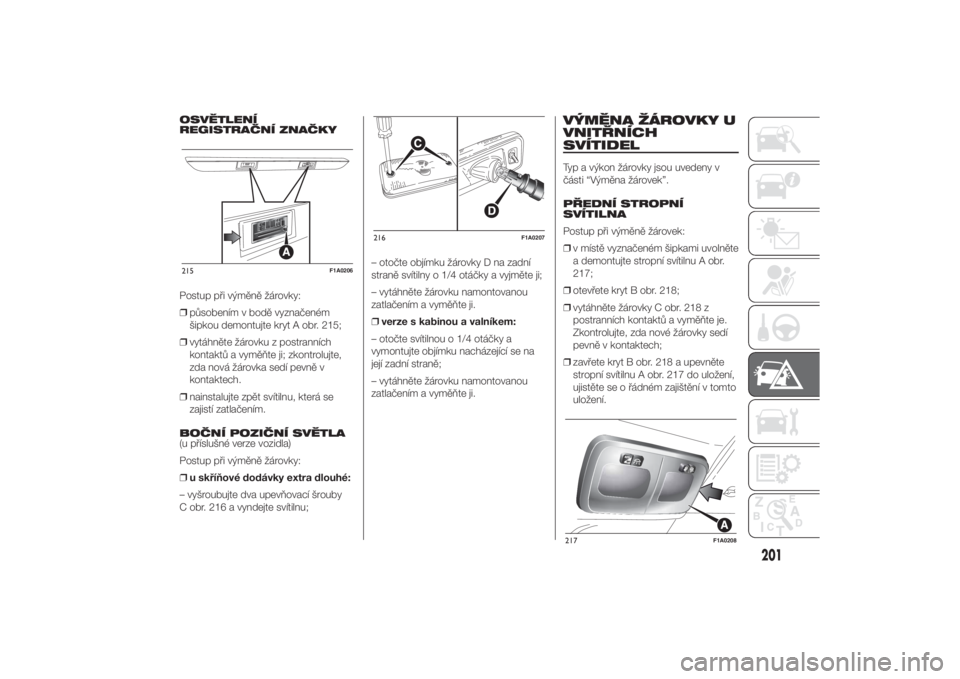

OSVĚTLENÍ
REGISTRAČNÍ ZNAČKY
Postup při výměně žárovky:
❒působením v bodě vyznačeném
šipkou demontujte kryt A obr. 215;
❒vytáhněte žárovku z postranních
kontaktů a vyměňte ji; zkontrolujte,
zda nová žárovka sedí pevně v
kontaktech.
❒nainstalujte zpět svítilnu, která se
zajistí zatlačením.
BOČNÍ POZIČNÍ SVĚTLA
(u příslušné verze vozidla)
Postup při výměně žárovky:
❒u skříňové dodávky extra dlouhé:
– vyšroubujte dva upevňovací šrouby
C obr. 216 a vyndejte svítilnu;– otočte objímku žárovky D na zadní
straně svítilny o 1/4 otáčky a vyjměte ji;
– vytáhněte žárovku namontovanou
zatlačením a vyměňte ji.
❒verze s kabinou a valníkem:
– otočte svítilnou o 1/4 otáčky a
vymontujte objímku nacházející se na
její zadní straně;
– vytáhněte žárovku namontovanou
zatlačením a vyměňte ji.
VÝMĚNA ŽÁROVKY U
VNITŘNÍCH
SVÍTIDELTyp a výkon žárovky jsou uvedeny v
části “Výměna žárovek”.
PŘEDNÍ STROPNÍ
SVÍTILNA
Postup při výměně žárovek:
❒v místě vyznačeném šipkami uvolněte
a demontujte stropní svítilnu A obr.
217;
❒otevřete kryt B obr. 218;
❒vytáhněte žárovky C obr. 218 z
postranních kontaktů a vyměňte je.
Zkontrolujte, zda nové žárovky sedí
pevně v kontaktech;
❒zavřete kryt B obr. 218 a upevněte
stropní svítilnu A obr. 217 do uložení,
ujistěte se o řádném zajištění v tomto
uložení.
215
F1A0206
216
F1A0207
217
F1A0208
201
7-3-2014 16:45 Pagina 201

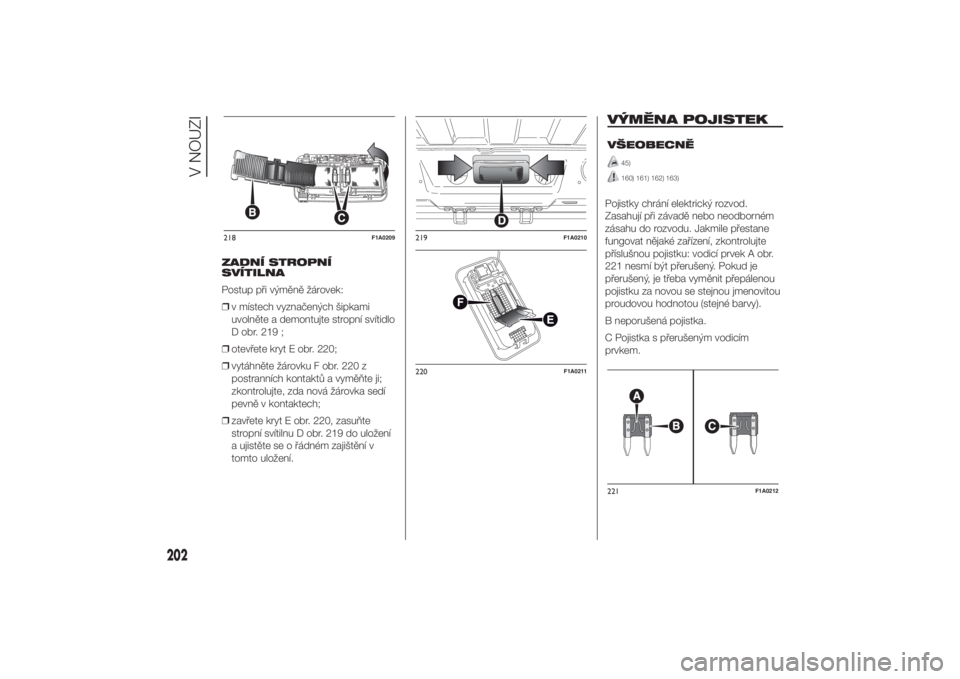

ZADNÍ STROPNÍ
SVÍTILNA
Postup při výměně žárovek:
❒v místech vyznačených šipkami
uvolněte a demontujte stropní svítidlo
D obr. 219 ;
❒otevřete kryt E obr. 220;
❒vytáhněte žárovku F obr. 220 z
postranních kontaktů a vyměňte ji;
zkontrolujte, zda nová žárovka sedí
pevně v kontaktech;
❒zavřete kryt E obr. 220, zasuňte
stropní svítilnu D obr. 219 do uložení
a ujistěte se o řádném zajištění v
tomto uložení.
VÝMĚNA POJISTEKVŠEOBECNĚ
45)160) 161) 162) 163)
Pojistky chrání elektrický rozvod.
Zasahují při závadě nebo neodborném
zásahu do rozvodu. Jakmile přestane
fungovat nějaké zařízení, zkontrolujte
příslušnou pojistku: vodicí prvek A obr.
221 nesmí být přerušený. Pokud je
přerušený, je třeba vyměnit přepálenou
pojistku za novou se stejnou jmenovitou
proudovou hodnotou (stejné barvy).
B neporušená pojistka.
C Pojistka s přerušeným vodicím
prvkem.
218
F1A0209
219
F1A0210
220
F1A0211
221
F1A0212
202
V NOUZI
7-3-2014 16:45 Pagina 202

CO DĚLAT, KDYŽ
Závada Možné řešení
... PÍCHNETE PNEUMATIKUPoužijte sadu na opravu pneumatik Fix&Go. Viz str. 189.
Vyměňte pneumatiku. Viz str. 185
... PNEUMATIKA UŠLA Obnovte správný tlak v pneumatikách. Viz str. 249.
... NESVÍTÍ STROPNÍ SVÍTIDLO V KABINĚ Vyměňte žárovku.Viz str. 201 nebo se obraťte
na autorizovaný servis Fiat.
... VNĚJŠÍ ŽÁROVKA (potkávací, dálkový
světlomet...) NEROZSVÍTÍ SEVyměňte žárovku.Viz str. 196 nebo se obraťte
na autorizovaný servis Fiat.
... NEFUNGUJE DÁLKOVÉ OVLÁDÁNÍ Vyměňte baterie v dálkovém ovládání.Viz str. 13 nebo se obraťte
na autorizovaný servis Fiat.
... NEFUNGUJE ELEKTRICKÝ OVLÁDAČ
OKEN.Zkontrolujte příslušnou pojistku.Viz str. 202 nebo se obraťte
na autorizovaný servis Fiat.
Nechejte zkontrolovat příslušný motor zavírání
/ otevírání okna.Vyhledejte autorizovaný
servis Fiat.
... MOTOR NENASKOČÍ NEBO ZHASNE ZA
JÍZDYZkontrolujte, zda je v nádrži dostatek paliva,
pokud ne, doplňte jej.Viz str. 99.
... ZAMRZLA NAFTA.Natankujte arktickou naftu nebo vhodnou
přísadu.Viz str. 310
Pokud vozidlo nejede, ohřejte, je-li to možné,
oblast naftového filtru a okruh před ním/za
ním.-
... CHYBNĚ DOINSTALOVANÁ ZAŘÍZENÍ PO
PRODEJI VOZIDLA.Postupujte přesně podle pokynů uvedených v
Návodu k použití a údržbě vozidla, abyste
neohrozili řádné fungování vozidla.Viz str. 98 nebo se obraťte
na autorizovaný servis Fiat.
7-3-2014 16:45 Pagina 337
