OBOZNAMENIE SA S VOZIDLOM
Začnite sa bližšie zoznamovať so svojím
vozidlom.
Príručka, ktorú čítate, opisuje,
jednoduchým a priamym spôsobom,
ako je vyrobená a ako funguje.
Preto vám odporúčame preštudovať si
túto príručku vo vozidle, pohodlne
sediac na sedadle a hneď si overiť
všetko, čo je v nej ilustrované.SYMBOLY ....................................... 10
SYSTÉM FIAT CODE ....................... 10
KĽÚČE ............................................ 11
ELEKTRONICKÝ ALARM ................ 13
ŠTARTOVACIE ZARIADENIE ........... 14
SEDADLÁ ....................................... 15
OPIERKY HLAVY ............................ 23
VOLANT.......................................... 24
SPÄTNÉ ZRKADLÁ ......................... 25
VYKUROVANIE A VENTILÁCIA........ 28
DIFÚZORY ...................................... 29
OVLÁDAČE KÚRENIA A
VETRANIA....................................... 29
MANUÁLNA KLIMATIZÁCIA ............ 32
AUTOMATICKÁ KLIMATIZÁCIA ....... 35
DOPLNKOVÝ OHRIEVAČ ................ 40
NEZÁVISLÉ PRÍDAVNÉ KÚRENIE ... 41
VONKAJŠIE SVETLÁ....................... 46
ČISTENIE SKIEL.............................. 50
CRUISE CONTROL (REGULÁTOR
KONŠTANTNEJ RÝCHLOSTI
VOZIDLA) ........................................ 52
STROPNÉ SVIETIDLÁ ..................... 55
OVLÁDAČE ..................................... 57
SPÍNAČ BLOKOVANIA PALIVA ....... 59
VNÚTORNÁ VÝBAVA ..................... 60
CHRONOTACHOGRAF ................... 65
SPEED BLOCK ............................... 66SAMOZAROVNÁVACIE
PNEUMATICKÉ ZÁVESY ................. 66
DVERE ............................................ 67
OVLÁDANIE OKIEN......................... 72
KAPOTA MOTORA.......................... 73
NOSIČ BATOŽINY/NOSIČ LYŽÍ ....... 75
SVETLOMETY ................................. 75
SYSTÉM ABS ................................. 76
SYSTÉM ESC (ELECTRONIC
STABILITY CONTROL) .................... 78
SYSTÉM TRACTION PLUS ............. 82
SYSTÉM TPMS (TYRE PRESSURE
MONITORING SYSTEM) ................. 83
DRIVING ADVISOR ......................... 86
ZADNÁ TELEKAMERA
(PARKVIEW® REAR BACK UP
CAMERA) ........................................ 91
TRAFFIC SIGN RECOGNITION ....... 92
SYSTÉM EOBD............................... 94
PARKOVACIE SENZORY................. 95
SYSTÉM START&STOP .................. 97
AUTORÁDIO ...................................100
DOPLNKY ZAKÚPENÉ
POUŽÍVATEĽOM .............................101
DOPĹŇANIE PALIVA VOZIDLA ........102
OCHRANA ŽIVOTNÉHO
PROSTREDIA..................................104
9
10-3-2014 11:56 Pagina 9

UPOZORNENIE
1) Batérie sú škodlivé pre životné
prostredie, preto sa musia odhodiť
do príslušných predpísaných
nádob alebo ich môžete odovzdať
Autorizovanému servisu Fiat,
ktorý zabezpečí ich zneškodnenie.
ELEKTRONICKÝ
ALARM(pre verzie/trhy, kde je k dispozícii)
Alarm, k dispozícii so všetkými
funkciami diaľkového ovládania
opísanými vyššie, je ovládaný pomocou
príjmača, ktorý je umiestnený pod
prístrojovou doskou v blízkosti ústredne
s poistkami.
Fungovanie
Alarm sa zapne v nasledujúcich
prípadoch:
❒nedovolené otvorenie dverí alebo
kapoty motora (obvodová ochrana);
❒zásah do štartéra (otočenie kľúča v
spínacej skrinke do polohy MAR);
❒preseknutie káblov batérie.
Podľa odbytového trhu, zásah alarmu
spustí sirénu a smerovky (približne
na 26 sekúnd). Spôsoby zásahu
a počet cyklov sa môže meniť podľa
požiadaviek trhu.
V každom prípade sa predpokladá istý
maximálny počet akustických/
vizuálnych cyklov, po ich ukončení sa
systém vráti k svojej bežnej kontrolnej
funkcii.UPOZORNENIE Funkcia blokovania
motora je zaručená kódom Fiat CODE,
ktorá sa aktivuje automaticky
vytiahnutím kľúča zo štartovacieho
zariadenia.
Zaradenie
So zatvorenými dverami a kapotou,
štartovacím kľúčom otočeným do
polohy STOP alebo vytiahnutým,
nasmerujte kľúč s diaľkovým ovládaním
na vozidlo, stlačte a uvoľnite tlačidlo
„zablokovania”.
S výnimkou niektorých trhov, zariadenie
vydá akustický signál („PÍPNUTIE”) a
aktivuje blokovanie dverí.
Spusteniu alarmu predchádza
automatická diagnóza: v prípade
anomálie systém vyšle nový zvukový
signál.
V tomto prípade vypnite alarm
stlačením tlačidla „odblokovanie
dverí/odblokovanie nákladových dverí”,
overte správne zatvorenie dverí a
kapoty motora a znovu zapnite alarm
stlačením tlačidla „zablokovanie”.
V opačnom prípade, keď dvere a
kapota nie sú správne uzavreté, nie sú
pod kontrolou alarmu.
13
10-3-2014 11:56 Pagina 13

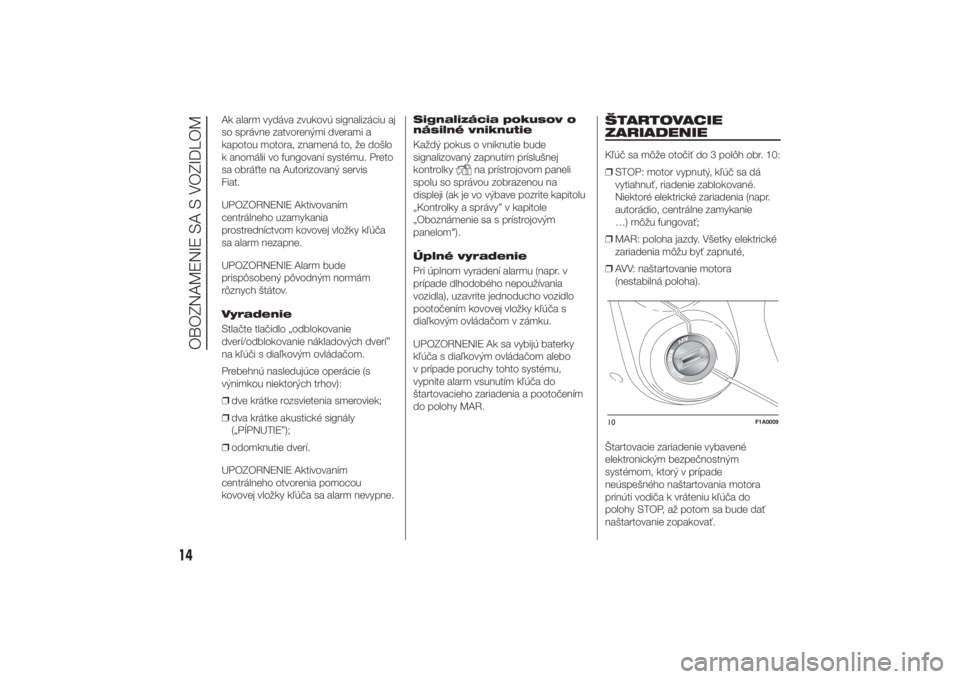

Ak alarm vydáva zvukovú signalizáciu aj
so správne zatvorenými dverami a
kapotou motora, znamená to, že došlo
k anomálii vo fungovaní systému. Preto
sa obráťte na Autorizovaný servis
Fiat.
UPOZORNENIE Aktivovaním
centrálneho uzamykania
prostredníctvom kovovej vložky kľúča
sa alarm nezapne.
UPOZORNENIE Alarm bude
prispôsobený pôvodným normám
rôznych štátov.
Vyradenie
Stlačte tlačidlo „odblokovanie
dverí/odblokovanie nákladových dverí”
na kľúči s diaľkovým ovládačom.
Prebehnú nasledujúce operácie (s
výnimkou niektorých trhov):
❒dve krátke rozsvietenia smeroviek;
❒dva krátke akustické signály
(„PÍPNUTIE”);
❒odomknutie dverí.
UPOZORNENIE Aktivovaním
centrálneho otvorenia pomocou
kovovej vložky kľúča sa alarm nevypne.Signalizácia pokusov o
násilné vniknutie
Každý pokus o vniknutie bude
signalizovaný zapnutím príslušnej
kontrolky
na prístrojovom paneli
spolu so správou zobrazenou na
displeji (ak je vo výbave pozrite kapitolu
„Kontrolky a správy” v kapitole
„Oboznámenie sa s prístrojovým
panelom").
Úplné vyradenie
Pri úplnom vyradení alarmu (napr. v
prípade dlhodobého nepoužívania
vozidla), uzavrite jednoducho vozidlo
pootočením kovovej vložky kľúča s
diaľkovým ovládačom v zámku.
UPOZORNENIE Ak sa vybijú baterky
kľúča s diaľkovým ovládačom alebo
v prípade poruchy tohto systému,
vypnite alarm vsunutím kľúča do
štartovacieho zariadenia a pootočením
do polohy MAR.
ŠTARTOVACIE
ZARIADENIEKľúč sa môže otočiť do 3 polôh obr. 10:
❒STOP: motor vypnutý, kľúč sa dá
vytiahnuť, riadenie zablokované.
Niektoré elektrické zariadenia (napr.
autorádio, centrálne zamykanie
…) môžu fungovať;
❒MAR: poloha jazdy. Všetky elektrické
zariadenia môžu byť zapnuté,
❒AVV: naštartovanie motora
(nestabilná poloha).
Štartovacie zariadenie vybavené
elektronickým bezpečnostným
systémom, ktorý v prípade
neúspešného naštartovania motora
prinúti vodiča k vráteniu kľúča do
polohy STOP, až potom sa bude dať
naštartovanie zopakovať.10
F1A0009
14
OBOZNAMENIE SA S VOZIDLOM
10-3-2014 11:56 Pagina 14

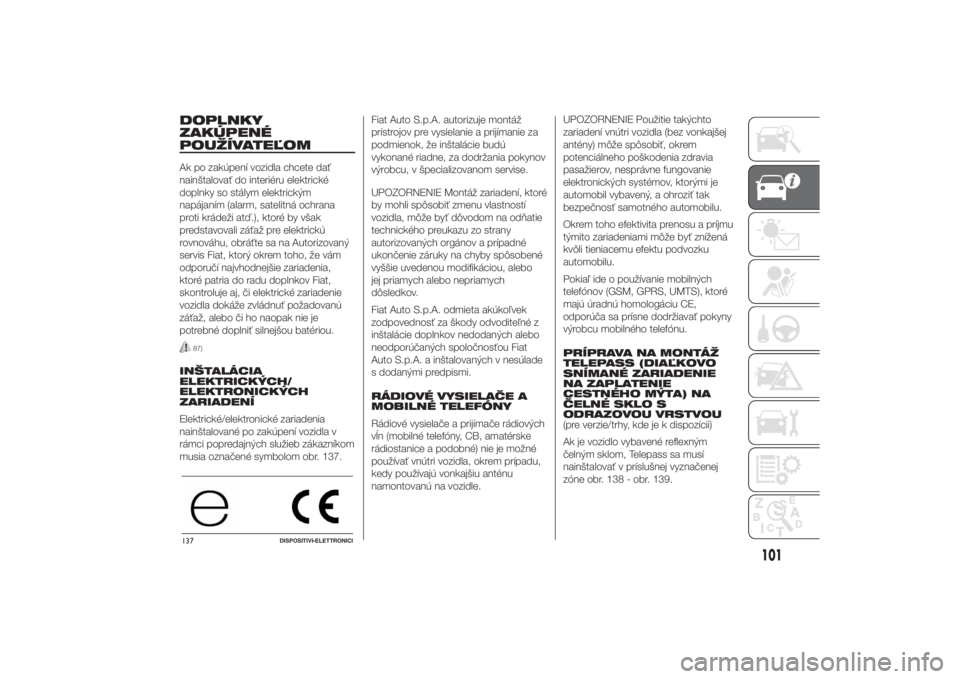

DOPLNKY
ZAKÚPENÉ
POUŽÍVATEĽOMAk po zakúpení vozidla chcete dať
nainštalovať do interiéru elektrické
doplnky so stálym elektrickým
napájaním (alarm, satelitná ochrana
proti krádeži atď.), ktoré by však
predstavovali záťaž pre elektrickú
rovnováhu, obráťte sa na Autorizovaný
servis Fiat, ktorý okrem toho, že vám
odporučí najvhodnejšie zariadenia,
ktoré patria do radu doplnkov Fiat,
skontroluje aj, či elektrické zariadenie
vozidla dokáže zvládnuť požadovanú
záťaž, alebo či ho naopak nie je
potrebné doplniť silnejšou batériou.
87)
INŠTALÁCIA
ELEKTRICKÝCH/
ELEKTRONICKÝCH
ZARIADENÍ
Elektrické/elektronické zariadenia
nainštalované po zakúpení vozidla v
rámci popredajných služieb zákazníkom
musia označené symbolom obr. 137.Fiat Auto S.p.A. autorizuje montáž
prístrojov pre vysielanie a prijímanie za
podmienok, že inštalácie budú
vykonané riadne, za dodržania pokynov
výrobcu, v špecializovanom servise.
UPOZORNENIE Montáž zariadení, ktoré
by mohli spôsobiť zmenu vlastností
vozidla, môže byť dôvodom na odňatie
technického preukazu zo strany
autorizovaných orgánov a prípadné
ukončenie záruky na chyby spôsobené
vyššie uvedenou modifikáciou, alebo
jej priamych alebo nepriamych
dôsledkov.
Fiat Auto S.p.A. odmieta akúkoľvek
zodpovednosť za škody odvoditeľné z
inštalácie doplnkov nedodaných alebo
neodporúčaných spoločnosťou Fiat
Auto S.p.A. a inštalovaných v nesúlade
s dodanými predpismi.
RÁDIOVÉ VYSIELAČE A
MOBILNÉ TELEFÓNY
Rádiové vysielače a prijímače rádiových
vĺn (mobilné telefóny, CB, amatérske
rádiostanice a podobné) nie je možné
používať vnútri vozidla, okrem prípadu,
kedy používajú vonkajšiu anténu
namontovanú na vozidle.UPOZORNENIE Použitie takýchto
zariadení vnútri vozidla (bez vonkajšej
antény) môže spôsobiť, okrem
potenciálneho poškodenia zdravia
pasažierov, nesprávne fungovanie
elektronických systémov, ktorými je
automobil vybavený, a ohroziť tak
bezpečnosť samotného automobilu.
Okrem toho efektivita prenosu a príjmu
týmito zariadeniami môže byť znížená
kvôli tieniacemu efektu podvozku
automobilu.
Pokiaľ ide o používanie mobilných
telefónov (GSM, GPRS, UMTS), ktoré
majú úradnú homologáciu CE,
odporúča sa prísne dodržiavať pokyny
výrobcu mobilného telefónu.
PRÍPRAVA NA MONTÁŽ
TELEPASS (DIAĽKOVO
SNÍMANÉ ZARIADENIE
NA ZAPLATENIE
CESTNÉHO MÝTA) NA
ČELNÉ SKLO S
ODRAZOVOU VRSTVOU
(pre verzie/trhy, kde je k dispozícii)
Ak je vozidlo vybavené reflexným
čelným sklom, Telepass sa musí
nainštalovať v príslušnej vyznačenej
zóne obr. 138 - obr. 139.137
DISPOSITIVI-ELETTRONICI
101
10-3-2014 11:57 Pagina 101

Kontrolky na paneli Čo znamená Čo robiť
jantárová žltáPORUCHA OCHRANNÉHO SYSTÉMU
VOZIDLA - FIAT CODE
Po otočení kľúča do polohy MAR má kontrolka
zablikať iba raz a potom hneď zhasnúť.
Ak je kľúč v polohe MAR, rozsvietená kontrolka
znamená:
❒možnú poruchu (pozri „Systém Fiat Code" v
kapitole „Oboznámenie sa s vozidlom");
❒možný pokus o násilné vniknutie so spustením
alarmu, v takom prípade sa kontrolka vypne po
približne 10 sekundách.
Ak je motor naštartovaný a kontrolka
bliká,
znamená to, že vozidlo nie je chránené
imobilizérom motora.Obráťte sa na Autorizovaný servis Fiat pre
uloženie všetkých kľúčov do pamäti.
jantárová žltáZADNÉ HMLOVÉ SVETLÁ
Kontrolka sa zapne aktiváciou zadných hmlových
svetiel.
Kontrolky na paneli Čo znamená Čo robiť
jantárová žltáVŠEOBECNÁ SIGNALIZÁCIA PORUCHY
(Verzie s multifunkčným displejom)
Kontrolka sa rozsvieti pri výskyte nasledujúcich
situácií:
❒Zásah inerčného prerušovača prívodu paliva
132
STRUČNÉ OBOZNÁMENIE SA S PRÍSTROJOVOU
10-3-2014 11:57 Pagina 132

UPOZORNENIE
42) S namontovanými reťazami
udržujte nízku rýchlosť; nesmie
prekročiť 50 km/h. Vyhýbajte
sa jamám, nevychádzajte na
stupienky alebo chodníky a
nejazdite dlhé trasy na
nezasnežených cestách, aby ste
nezničili vozidlo a povrch cesty.
DLHODOBÉ
ODSTAVENIE
VOZIDLAAk vozidlo musí ostať odstavené na
viac ako jeden mesiac, dodržte tieto
opatrenia:
❒zaparkujte vozidlo v krytom, suchom
a podľa možností vetranom priestore;
❒zaraďte rýchlostný stupeň;
❒presvedčte sa, že je zatiahnutá ručná
brzda;
❒odpojte negatívnu svorku pólu
akumulátora; ak je vozidlo vybavené
funkciou odpojenia batérie (úsekový
vypínač), postup pri odpojení si
prečítajte v odseku „Ovládače” v
kapitole „Oboznámenie sa s
vozidlom”;
❒očistite a ochráňte natreté časti
nanesením ochranných voskov;
❒očistite a chráňte lesklé kovové časti
pomocou špecifických produktov
dostupných na trhu;
❒gumičky stierača predného a
zadného skla poprášte púdrom a
nechajte ich zdvihnuté zo skla;
❒pootvorte okná;❒zakryte vozidlo plachtou z látky alebo
z dierovanej umelej hmoty.
Nepoužívajte plachty z hutného
plastu, ktoré bránia odparovaniu
vlhkosti z povrchu vozidla;
❒pneumatiky nahustite na tlak o +0,5
baru vyšší vzhľadom na normálne
predpísaný tlak a pravidelne ich
kontrolujte;
❒nevypúšťajte chladiaci okruh motora.
UPOZORNENIE Ak je vozidlo vybavené
systémom s alarmom, vyraďte alarm
s diaľkovým ovládaním.
UPOZORNENIE Od otočenia
štartovacieho kľúča do polohy STOP a
od zatvorenia dverí vodiča pred
odpojením elektrického napájania
batérie počkajte aspoň jednu minútu.
Pri budúcom opätovnom pripojení
elektrického napájania k batérii
sa uistite, že štartovací kľúč bude v
polohe STOP a dvere vodiča zatvorené.
185
10-3-2014 11:57 Pagina 185

Ústredňa na prístrojovej doske
obr. 222 - obr. 223CHRÁNENÉ ZARIADENIE POISTKA AMPÉRYPravé stretávacie svetlo F12 7,5
Ľavé stretávacie svetlo F13 7,5
Relé skrinky v priestore motora, relé skrinky na prístrojovej doske (+ kľúč) F31 5
Stropné osvetlenie interiéru (+batéria) F32 7,5
Senzor monitorovania batérie pri verziách Start & Stop (+batéria) F33 7,5
Vnútorné svetlá Minibus (pohotovosť) F34 7,5
Autorádio, ovládanie klimatizácie, alarm, chronotachograf, riadiaca jednotka
odpájania batérie, časovač webasto (+batéria)F36 10
Ovládanie brzdových svetiel (hlavných), Tretieho brzdového svetla, Prístrojovej
dosky (+ kľúč)F37 7,5
Zablokovanie dverí (+batéria) F38 20
Stierač (+kľúč)F43 20
Ovládanie okna na strane vodiča F47 20
Ovládanie okna na strane spolujazdca F48 20
Riadiaca jednotka parkovacích senzorov, autorádio, ovládače na volante, stredný
ovládací panel, ľavý ovládací panel, pomocný panel, riadiaca jednotka odpájania
batérie (+kľúč)F49 5
Ovládanie klimatizácie, riadiaca jednotka servoriadenia, svetlá spiatočky, senzor
vody v naftovom filtri, debimeter (snímač prietoku), chronotachograf (+kľúč)F51 5
Prístrojová doska (+batéria) F53 7,5
212
NÚDZOVÝ STAV
10-3-2014 11:57 Pagina 212

UŽITOČNÉ RADY NA
PREDĹŽENIE
ŽIVOTNOSTI
AKUMULÁTORA
Aby ste sa vyhli rýchlemu vybitiu
akumulátora a zachovali jeho funkčnosť
v čase, úzkostlivo dodržujte
nasledujúce odporúčania:
❒pri parkovaní vozidla skontrolujte, či
sú všetky dvere, kapota, kufor a
okná dobre uzavreté, aby nezostali
vo vnútri vozidla zapnuté stropné
svetlá;
❒vypnite svetlo vnútorných stropných
svietidiel: vozidlo je vybavené
systémom automatického vypínania
vnútorného osvetlenia;
❒ak je motor vypnutý, nenechávajte
spotrebiče dlho zapnuté (napríklad
autorádio, núdzové svetlá, atď.);
❒pred akýmkoľvek zásahom do
elektrického zariadenia odpojte kábel
záporného pólu batérie od príslušnej
svorky;
❒utiahnite dobre svorky batérie.UPOZORNENIE Od otočenia
štartovacieho kľúča do polohy STOP a
od zatvorenia dverí vodiča pred
odpojením elektrického napájania
batérie počkajte aspoň jednu minútu.
Pri budúcom opätovnom pripojení
elektrického napájania k batérii
sa uistite, že štartovací kľúč bude v
polohe STOP a dvere vodiča zatvorené.
UPOZORNENIE Akumulátor, ktorý je
dlhý čas udržiavaná v stave nabitia
menej ako 50 %, sa ničí kvôli sírnateniu,
znižuje sa tak kapacita a schopnosť
štartovania.
V opačnom prípade je viac náchylný na
možnosť zmrznutia (môže nastať už
pri -10°C).
V prípade dlhšieho odstavenia si
prečítajte časť „Dlhodobé odstavenie
vozidla” v kapitole „Naštartovanie a
jazda”.Ak si po zakúpení vozidla želáte
nainštalovať do interiéru elektrické
doplnky, ktoré vyžadujú stále elektrické
napojenie (alarm, atď.) alebo nejaké
doplnky zaťažujúce elektrickú
rovnováhu, obráťte sa na Autorizovaný
servis Fiat, kvalifikovaný personál ktorej
vám odporučí najvhodnejšie zariadenia
z Radu doplnkov Fiat, zhodnotí
kompletnú elektrickú spotrebu, preverí,
či je elektrické zariadenie vozidla
schopné udržať požadovaný výkon, a
ak nie, je potrené nahradiť ho s iným
výkonnejším akumulátorom.
Niektoré z týchto zariadení konzumujú
elektrickú energiu aj vtedy, keď je motor
zhasnutý, a postupne vybíjajú
akumulátor.
UPOZORNENIE Pri chronotachografe,
v dôsledku dlhšieho odstavenia vozidla
viac ako na 5 dní, odporúčame odpojiť
zápornú svorku z akumulátora kvôli
zachovaniu stavu jeho nabitia.
Ak je vozidlo vybavené funkciou
odpojenia akumulátora (úsekový
vypínač), postup pre odpojenie si
prečítajte v odseku „Ovládače” v
kapitole „Oboznámenie sa s vozidlom”.
235
10-3-2014 11:57 Pagina 235

REJSTŘÍK
3. brzdové svetlo ........................... 206ABS .............................................. 76
Akumulátor (dobíjanie) .................... 216
Akumulátor
– Výmena ..................................... 234
Akumulátor (úsekový vypínač) ........ 58
ASR (systém) ................................. 79
Automatická klimatizácia ................ 35
Autorádio ....................................... 100Bezpečnostné pásy
– Použitie ..................................... 146
Blikanie .......................................... 47
Bočné airbagy (Side Bag) ............... 165
Bočné obrysové svetlá ................... 207
Bočné posuvné sklo....................... 70
Brzdová kvapalina .......................... 232
Brzdy
– vlastnosti ................................... 254Capucine ...................................... 64
Cruise control................................. 52
Čistenie skiel .................................. 50Denné svetlá ................................. 46
Deti (bezpečná preprava)
– Bezpečnostné normy ................ 153
– Možnosť montovania
sedačiek pre deti ....................... 152
– Sedačky pre deti ....................... 150Detské sedačky Isofix (príprava
na montáž)
– Možnosť namontovať detskú
sedačku na sedadlá vozidla....... 156
Diaľkové svetlá ......................... 47-203
Difúzory.......................................... 29
Displej
– Štandardná obrazovka .............. 110
Dlhodobé odstavenie vozidla.......... 185
Dopĺňanie paliva vozidla ................. 102
Doplnenie paliva vo vozidle............. 312
Doplnkový ohrievač ........................ 40
DPF (Filter pevných častíc) ............. 104
Driving Advisor (systém) ................. 86
Dvere ............................................. 67
Elektrická zásuvka ........................ 63
Elektrické ovládanie okien .............. 72
Elektronický alarm .......................... 13
Emisie CO2 .................................... 328
ESC (systém) ................................. 78Filter pevných častíc DPF .............. 104
Follow me home ............................ 48Gear shift indicator........................ 111
Gumené potrubia ........................... 238HBA (systém) ................................ 79
Hill Descent .................................... 80
Hill Holder (systém) ........................ 78
Hmlové svetlá ........................... 57-204
Hmotnosti ...................................... 272Horná odkladacia skrinka ............... 60
Chladiaci priestor .......................... 60
Chronotachograf ............................ 65Identifikačné údaje......................... 246
identifikačný štítok laku karosérie ... 246
Indikátor hladiny paliva ................... 109
Interiér............................................ 242Kapota motora ............................. 73
Kapsy vo dverách .......................... 61
Karoséria
– Ochrana proti atmosférickým
vplyvom..................................... 240
– Rady pre správnu
starostlivosť o karosériu ............. 240
– Záruka na vonkajšok vozidla
a podvozok ............................... 240
Kódy motora .................................. 248
Kolesá a pneumatiky ...................... 237
Kolesá............................................ 256
Kontrola a doplnenie tlaku .............. 195
Kontrola hladín ............................... 227
Kontrolky a hlásenia ....................... 122
Korektor sklonu svetlometov .......... 75
Kôš pod sedadlom......................... 19
Kvapalina chladiča motora ............. 230
Kvapalina ostrekovača
čelného/zadného okna ................. 231
Kvapalina posilňovača riadenia ....... 231
Kvapaliny a mazivá ......................... 314
10-3-2014 11:57 Pagina 353
