FIAT DUCATO BASE CAMPER 2015 Brugs- og vedligeholdelsesvejledning (in Danish)

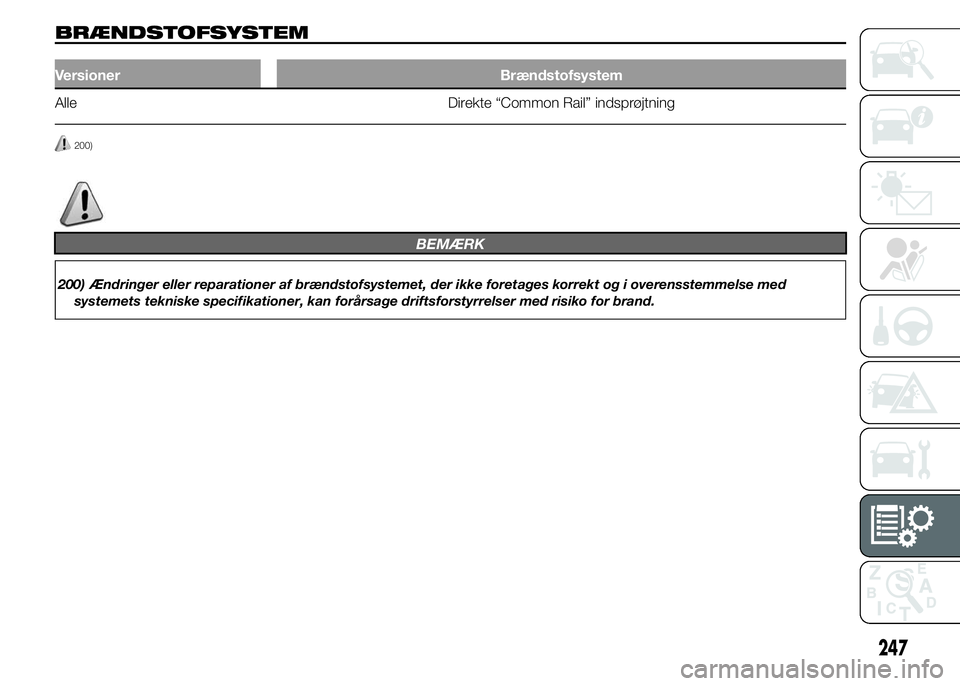

BRÆNDSTOFSYSTEM
Versioner Brændstofsystem
Alle Direkte “Common Rail” indsprøjtning
200)
BEMÆRK
200) Ændringer eller reparationer af brændstofsystemet, der ikke foretages korrekt og i overensstemmelse med
systemets tekniske specifikationer, kan forårsage driftsforstyrrelser med risiko for brand.
247

TRANSMISSION
Versioner Gearkasse Kobling Træk
115 Multijet(*)Med fem gear, alle
synkroniseret, samt bakgear
Selvjusterende pedal uden
frigangFortil 110 Multijet(*)
Med seks gear, alle
synkroniseret, samt bakgear 130 Multijet
150 Multijet
180 Multijet Power
(*)Version til specifikke markeder
248
TEKNISKE DATA

HJULOPHÆNG
56)
Versioner Fortil Bagtil
Fortil
Uafhængig ophængning type McPhersonStiv bagbro med røraksel, længdegående
bladfjeder
Bagtil
VIGTIGT
56) Kontrollér, at de sammensatte bladfjedre ikke kommer i kontakt med nogen form for syre
249

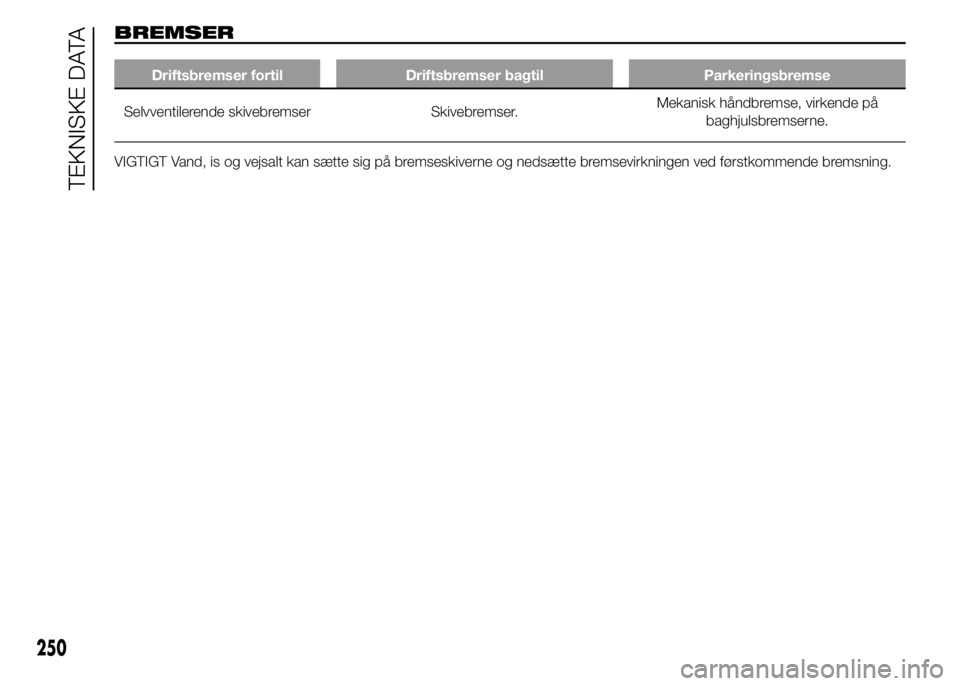

BREMSER
Driftsbremser fortil Driftsbremser bagtil Parkeringsbremse
Selvventilerende skivebremser Skivebremser.Mekanisk håndbremse, virkende på
baghjulsbremserne.
VIGTIGT Vand, is og vejsalt kan sætte sig på bremseskiverne og nedsætte bremsevirkningen ved førstkommende bremsning.
250
TEKNISKE DATA

STYRETØJ
Versioner Vendediameter mellem fortove (m) Type
11,06
12,46
13,54
14,28
Ekstra lang akselafstand15,3
251
Kort akselafstand
Tandstangsstyring med hydraulisk servo Mellem akselafstand
Mellemlang akselafstand
Lang akselafstand

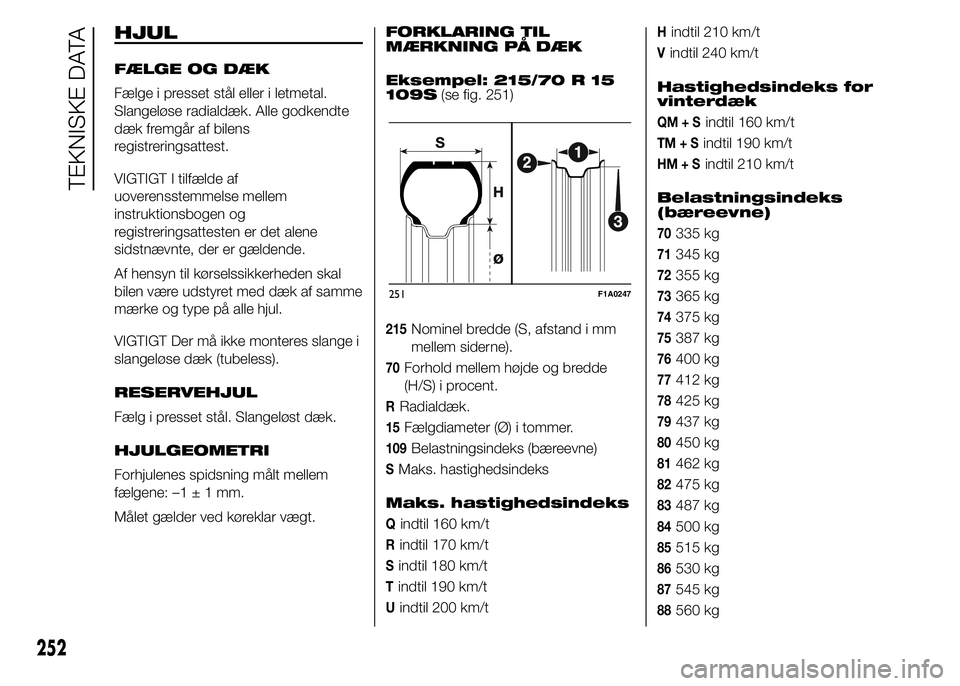

HJUL
FÆLGE OG DÆK
Fælge i presset stål eller i letmetal.
Slangeløse radialdæk. Alle godkendte
dæk fremgår af bilens
registreringsattest.
VIGTIGT I tilfælde af
uoverensstemmelse mellem
instruktionsbogen og
registreringsattesten er det alene
sidstnævnte, der er gældende.
Af hensyn til kørselssikkerheden skal
bilen være udstyret med dæk af samme
mærke og type på alle hjul.
VIGTIGT Der må ikke monteres slange i
slangeløse dæk (tubeless).
RESERVEHJUL
Fælg i presset stål. Slangeløst dæk.
HJULGEOMETRI
Forhjulenes spidsning målt mellem
fælgene: –1±1mm.
Målet gælder ved køreklar vægt.FORKLARING TIL
MÆRKNING PÅ DÆK
Eksempel: 215/70 R 15
109S(se fig. 251)
215Nominel bredde (S, afstand i mm
mellem siderne).
70Forhold mellem højde og bredde
(H/S) i procent.
RRadialdæk.
15Fælgdiameter (Ø) i tommer.
109Belastningsindeks (bæreevne)
SMaks. hastighedsindeks
Maks. hastighedsindeks
Qindtil 160 km/t
Rindtil 170 km/t
Sindtil 180 km/t
Tindtil 190 km/t
Uindtil 200 km/t
Hindtil 210 km/t
Vindtil 240 km/t
Hastighedsindeks for
vinterdæk
QM+Sindtil 160 km/t
TM+Sindtil 190 km/t
HM+Sindtil 210 km/t
Belastningsindeks
(bæreevne)
70335 kg
71345 kg
72355 kg
73365 kg
74375 kg
75387 kg
76400 kg
77412 kg
78425 kg
79437 kg
80450 kg
81462 kg
82475 kg
83487 kg
84500 kg
85515 kg
86530 kg
87545 kg
88560 kg
251F1A0247
252
TEKNISKE DATA

89580 kg
90600 kg
91615 kg
92630 kg
93650 kg
94670 kg
95690 kg
96710 kg
97730 kg
98750 kg
99775 kg
100800 kg
101825 kg
102850 kg
103875 kg
104900 kg
105925 kg
106950 kg
107975 kg
1081000 kg
1091030 kg
1101060 kg
1111090 kg
1121120 kg
1131150 kg
1141180 kg
1151215 kg
1161250 kg
1171285 kg
1181320 kg
1191360 kg

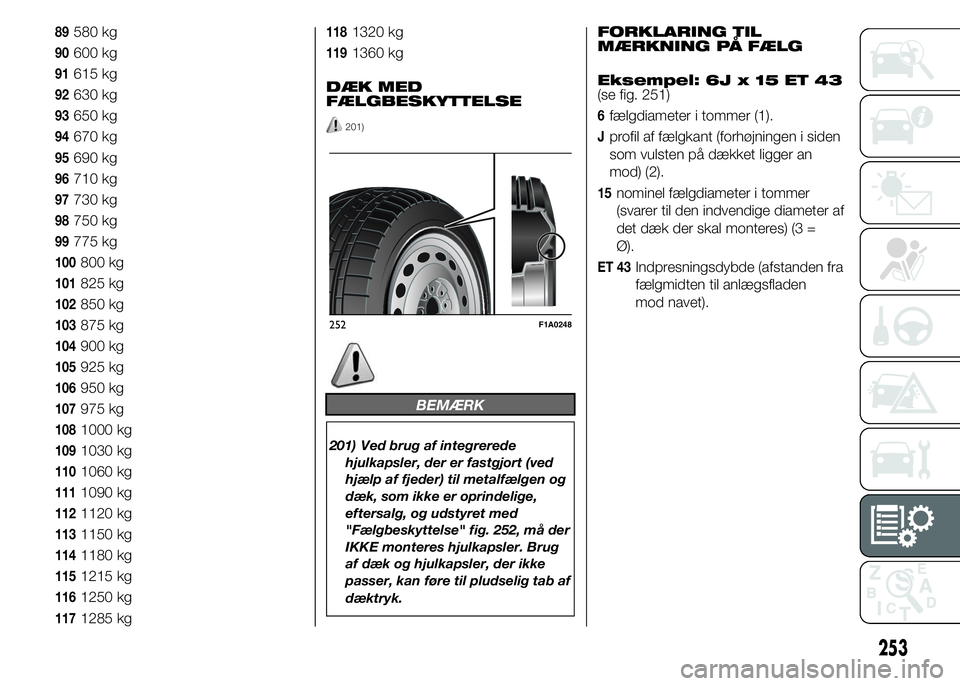

DÆK MED
FÆLGBESKYTTELSE
201)
BEMÆRK
201) Ved brug af integrerede
hjulkapsler, der er fastgjort (ved
hjælp af fjeder) til metalfælgen og
dæk, som ikke er oprindelige,
eftersalg, og udstyret med
"Fælgbeskyttelse" fig. 252, må der
IKKE monteres hjulkapsler. Brug
af dæk og hjulkapsler, der ikke
passer, kan føre til pludselig tab af
dæktryk.
FORKLARING TIL
MÆRKNING PÅ FÆLG
Eksempel: 6J x 15 ET 43
(se fig. 251)
6fælgdiameter i tommer (1).
Jprofil af fælgkant (forhøjningen i siden
som vulsten på dækket ligger an
mod) (2).
15nominel fælgdiameter i tommer
(svarer til den indvendige diameter af
det dæk der skal monteres) (3 =
Ø).
ET 43Indpresningsdybde (afstanden fra
fælgmidten til anlægsfladen
mod navet).
252F1A0248
253

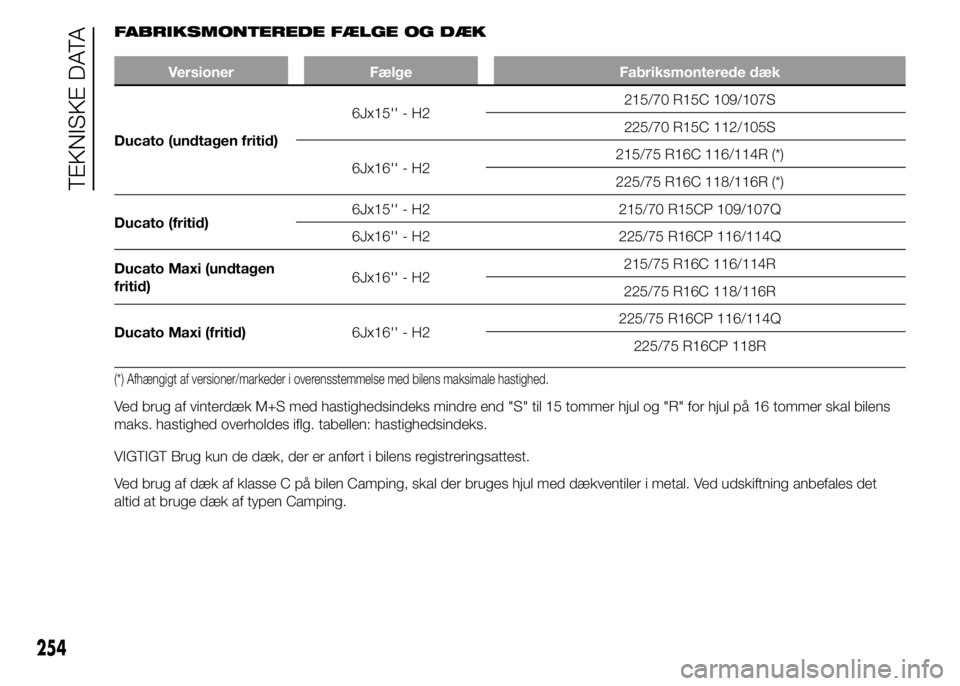

FABRIKSMONTEREDE FÆLGE OG DÆK
Versioner Fælge Fabriksmonterede dæk
Ducato (undtagen fritid)6Jx15'' - H2215/70 R15C 109/107S
225/70 R15C 112/105S
6Jx16'' - H2215/75 R16C 116/114R (*)
225/75 R16C 118/116R (*)
Ducato (fritid)6Jx15'' - H2 215/70 R15CP 109/107Q
6Jx16'' - H2 225/75 R16CP 116/114Q
Ducato Maxi (undtagen
fritid)6Jx16'' - H2215/75 R16C 116/114R
225/75 R16C 118/116R
Ducato Maxi (fritid)6Jx16'' - H2225/75 R16CP 116/114Q
225/75 R16CP 118R
(*) Afhængigt af versioner/markeder i overensstemmelse med bilens maksimale hastighed..
Ved brug af vinterdæk M+S med hastighedsindeks mindre end "S" til 15 tommer hjul og "R" for hjul på 16 tommer skal bilens
maks. hastighed overholdes iflg. tabellen: hastighedsindeks.
VIGTIGT Brug kun de dæk, der er anført i bilens registreringsattest.
Ved brug af dæk af klasse C på bilen Camping, skal der bruges hjul med dækventiler i metal. Ved udskiftning anbefales det
altid at bruge dæk af typen Camping.
254
TEKNISKE DATA

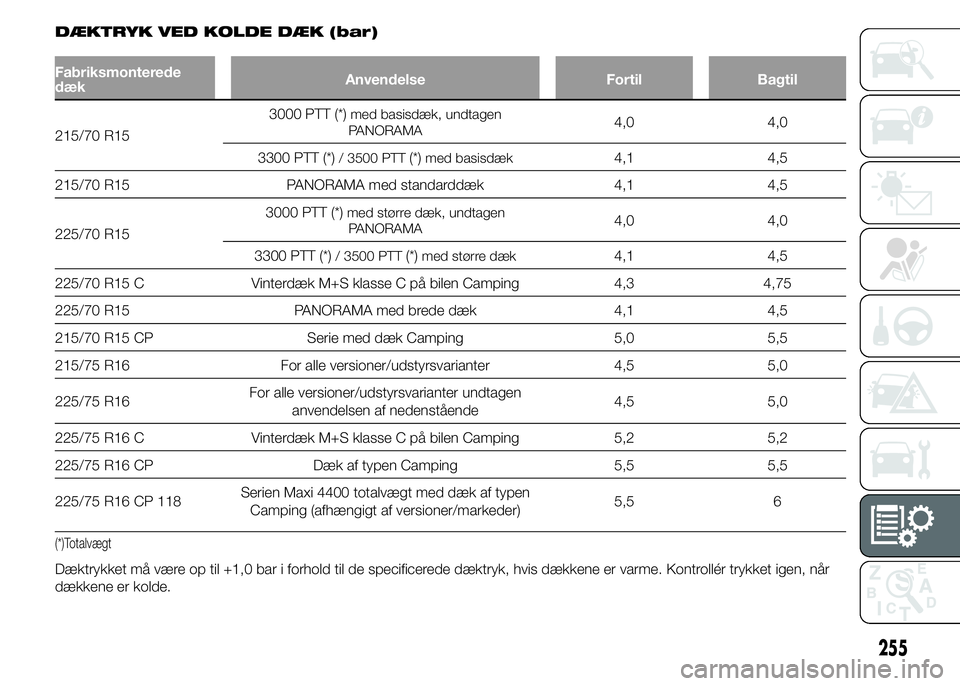

DÆKTRYK VED KOLDE DÆK (bar)
Fabriksmonterede
dækAnvendelse Fortil Bagtil
215/70 R153000 PTT (*)
med basisdæk, undtagen
PANORAMA4,0 4,0
3300 PTT (*)
/ 3500 PTT(*)med basisdæk4,1 4,5
215/70 R15 PANORAMA med standarddæk 4,1 4,5
225/70 R153000 PTT (*)
med større dæk, undtagen
PANORAMA4,0 4,0
3300 PTT (*)
/ 3500 PTT(*)med større dæk4,1 4,5
225/70 R15 C Vinterdæk M+S klasse C på bilen Camping 4,3 4,75
225/70 R15 PANORAMA med brede dæk 4,1 4,5
215/70 R15 CP Serie med dæk Camping 5,0 5,5
215/75 R16 For alle versioner/udstyrsvarianter 4,5 5,0
225/75 R16For alle versioner/udstyrsvarianter undtagen
anvendelsen af nedenstående4,5 5,0
225/75 R16 C Vinterdæk M+S klasse C på bilen Camping 5,2 5,2
225/75 R16 CP Dæk af typen Camping 5,5 5,5
225/75 R16 CP 118Serien Maxi 4400 totalvægt med dæk af typen
Camping (afhængigt af versioner/markeder)5,5 6
(*)Totalvægt
Dæktrykket må være op til +1,0 bar i forhold til de specificerede dæktryk, hvis dækkene er varme. Kontrollér trykket igen, når
dækkene er kolde.
255

DIMENSIONER
VERSIONEN PANORAMA / COMBI
Målene er angivet i mm og gælder for bil med standarddæk.
Højden gælder med køretøjet i ubelastet tilstand.
253F1A0367
256
