9

INSCHAKELING VAN DE
INTERNE
LUCHTRECIRCULATIE
Draai knop D naar
.
Geadviseerd wordt de interne
luchtrecirculatie in te schakelen in de file
of in tunnels, om te voorkomen dat er
vervuilde lucht in het interieur komt.
Gebruik de functie niet langdurig, vooral
als er meerdere passagiers aan boord
zijn, om te voorkomen dat de ruiten
beslaan.
BELANGRIJK Met de interne
luchtrecirculatie kan de gewenste
toestand (verwarming of koeling,
afhankelijk van de keuze) sneller bereikt
worden.Het wordt echter afgeraden de
luchtrecirculatie in te schakelen op
regenachtige of koude dagen omdat dit
de mogelijkheid dat de ruiten beslaan
aanzienlijk doet toenemen.
ONDERHOUD VAN HET
SYSTEEM
Schakel in de winter de klimaatregeling
minstens eens per maand ongeveer
10 minuten in. Laat vóór het begin van
het zomerseizoen het systeem
controleren door het Fiat
Servicenetwerk.
OpmerkingHet systeem gebruikt het
koelmiddel R134a dat het milieu niet
verontreinigt als het per ongeluk
weglekt. Gebruik nooit het koelmiddel
R12, aangezien dit niet compatibel
is met de systeemcomponenten.
AUTOMATISCHE
KLIMAATREGELING
(voor bepaalde versies/markten)
ALGEMENE INFORMATIE
De automatische klimaatregeling regelt
de temperatuur, de hoeveelheid en
de verdeling van de lucht in het
interieur.
De temperatuurregeling is gebaseerd
op de “gelijkwaardige temperatuur”:
m.a.w. het systeem werkt continu om
het comfort in het interieur op een
constant peil te houden en om
eventuele verschillen in de
weersomstandigheden buiten te
compenseren, met inbegrip van
zonnestralen die worden waargenomen
door een speciale sensor.
De automatisch geregelde parameters
en functies zijn:
❒luchttemperatuur bij de roosters;
❒luchtverdeling bij de roosters;
❒ventilatorsnelheid (traploze regeling
van de luchtstroom);
❒inschakeling van de compressor
(voor koelen/ontvochtigen van de
lucht);
❒luchtrecirculatie.
51F1A0330
35

Het controlelampje gaat branden
wanneer de hendel bediend wordt en
blijft branden totdat de functie
automatisch wordt uitgeschakeld.
Telkens als de hendel wordt bediend,
wordt uitsluitend de inschakeltijd van de
verlichting verlengd.
Uitschakeling
Houd de hendel langer dan twee
seconden naar het stuurwiel fig. 62
getrokken.SENSOR AUTOMATISCHE
INSCHAKELING
KOPLAMPEN
(schemersensor)
(voor bepaalde versies/markten)
Deze sensor detecteert de verschillen in
lichtsterkte van de omgeving, op basis
van de lichtgevoeligheid die is ingesteld:
hoe hoger de gevoeligheid, des te
minder buitenlicht er nodig is om de
buitenverlichting in te schakelen.
De gevoeligheid van de schemersensor
kan worden ingesteld in het "Setup-
menu" op het display.
Inschakeling
Zet de draaischakelaar in de stand
fig. 63: hierdoor worden, afhankelijk
van de sterkte van het omgevingslicht,
het stadslicht en het dimlicht gelijktijdig
ingeschakeld.Uitschakeling
Als via de sensor het uitschakelsignaal
wordt gegeven, wordt het dimlicht
uitgeschakeld en gaat na ongeveer 10
seconden ook het stadslicht uit.
De schemersensor is niet in staat om
mist te detecteren. In dat geval moet de
verlichting handmatig ingeschakeld
worden.
BELANGRIJK
23) De dagrijlichten zijn een
alternatief voor het dimlicht in
landen waar dit tijdens het rijden
overdag verplicht is. Ze zijn tevens
toegestaan in landen waar dit
niet verplicht is. De dagrijlichten
mogen het dimlicht niet
vervangen tijdens het rijden in het
donker en in tunnels. Het gebruik
van de dagrijlichten wordt
geregeld door de
wegenverkeerswetgeving van het
land waar u rijdt. Neem de
wettelijke voorschriften in acht.
62F1A0069
63F1A0070
51

24) Het systeem is gebaseerd op
herkenning via een camera.
Bijzondere
omgevingsomstandigheden
kunnen van invloed zijn op de
correcte herkenning van de
verkeersomstandigheden. Daarom
is de bestuurder altijd
verantwoordelijk voor het correcte
gebruik van het grootlicht van de
koplampen in overeenstemming
met de geldende wetten. Zet
de draaischakelaar in de stand
fig. 58 om de automatische
functie uit te schakelen.
25) Als de camera van plaats
verandert door een wijziging in de
belading, kan het systeem tijdelijk
niet werken om de camera in de
gelegenheid te stellen een
automatische kalibratie uit te
voeren.
RUITEN REINIGEN
IN HET KORT
Met de rechter hendel fig. 64 worden
de ruitenwissers/ruitensproeiers
bediend, en daar waar voorzien, ook
de koplampsproeiers en de
regensensor.
De bediening werkt alleen met de
contactsleutel in de stand MAR.
RUITENWISSERS/
-SPROEIERS
De rechterhendel kan in vijf
verschillende standen worden gezet:
Aruitenwissers uit.
Bwissen met interval.
Draai, met de hendel in stand B, de
draaischakelaar F in één van vier
mogelijke snelheden om de werking
met interval te selecteren:
heel langzaam wissen met
interval.
--langzaam wissen met interval.
---gemiddelde snelheid met interval.
----snel wissen met interval.
Clangzaam continu wissen.
Dsnel continu wissen.
Etijdelijk snel wissen (instabiele stand).De tijdelijke snelle wiswerking in stand E
blijft actief zolang de hendel handmatig
in deze stand wordt gehouden. Door
de hendel los te laten, springt deze
onmiddellijk weer in de stand A en
schakelen de ruitenwissers automatisch
uit.
3)
BELANGRIJK Vervang de wisserbladen
zoals aangegeven in het hoofdstuk
“Onderhoud en zorg”.
64F1A0071
52
WEGWIJS IN UW AUTO

Automatische wis-/wasregeling
Trek de hendel naar het stuur (instabiele
stand) om de ruitensproeiers in te
schakelen fig. 65.
Als de hendel langer dan een halve
seconde wordt aangetrokken, dan
worden in één beweging de
ruitenwissers en -sproeiers
ingeschakeld.
Als de hendel wordt losgelaten, stopt
de ruitenwisser na drie slagen.
Na circa 6 seconden volgt nog een
extra reinigingsslag.REGENSENSOR
(voor bepaalde versies/markten)
De regensensor bevindt zich achter de
achteruitkijkspiegel, staat in contact
met de voorruit en zorgt ervoor dat de
frequentie van de slagen van de
ruitenwissers, bij het wissen met
interval, automatisch wordt aangepast
aan de regenintensiteit op de ruit.
BELANGRIJK Houd de ruit rond de
sensor schoon.
Inschakeling fig. 64
Breng de rechter hendel een stand
omlaag (stand B).
Bij inschakeling van de regensensor,
maken de ruitenwissers één wisslag.
Verstel de stand van de draaiknop F om
de gevoeligheid van de regensensor te
verhogen.
Als de gevoeligheid van de regensensor
groter is, maken de ruitenwissers een
wisslag om aan te geven dat de
opdracht is aangenomen.
Als de ruitensproeiers worden bediend
bij ingeschakelde regensensor, dan
werkt de normale reinigingscyclus.
Daarna wordt de normale automatische
werking van de regensensor hervat.Uitschakeling fig. 64
Verwijder de hendel uit stand B of draai
de contactsleutel naar de stand OFF.
Bij de volgende start van de motor
(sleutel in de stand MAR), schakelt de
regensensor niet weer in, ook al bevindt
de hendel zich nog in de stand B.
Breng, om de sensor in te schakelen,
de hendel in de stand A of C en
vervolgens terug in de stand B of
verstel de draaiknop voor de
gevoeligheid van de regensensor. Als
de regensensor op deze manier
opnieuw wordt ingeschakeld, wordt ten
minste één wisslag uitgevoerd, ook
wanneer de ruit droog is.
De regensensor herkent het verschil
tussen dag en nacht en past de
werking zo nodig automatisch aan.
26)
KOPLAMPSPROEIERS
(voor bepaalde versies/markten)
De koplampsproeiers zijn “verzonken”,
d.w.z. in de voorbumper gemonteerd
en worden ingeschakeld wanneer,
bij ingeschakeld dimlicht, de
ruitensproeiers worden ingeschakeld.
BELANGRIJK Controleer regelmatig de
conditie en de aanwezigheid van vuil
in de koplampsproeiers.
65F1A0072
53

42) Zorg ervoor dat de opstaptrede
goed vergrendeld is met de
aanwezige bevestigingssystemen
voor, na en tijdens het gebruik.
Onvolledig uit- of inschuiven kan
leiden tot een onjuiste beweging
van de opstaptrede met het
daaruit voortvloeiende risico's
voor de chauffeur en externe
gebruikers.
43) De opstaptrede steekt enigszins
buiten het voertuig uit, ook als hij
ingeschoven is, daarom wordt
het werkingsbereik van achterste
parkeersensoren, indien
aanwezig, enigszins beperkt.
BELANGRIJK
5) De aanwezigheid van de
opstaptrede kan de
naderingshoeken bij
oploophoeken beperken; het
wordt daarom geadviseerd, in
geval van een erg steile helling,
uiterst voorzichtig te zijn om de
opstaptrede niet te beschadigen.

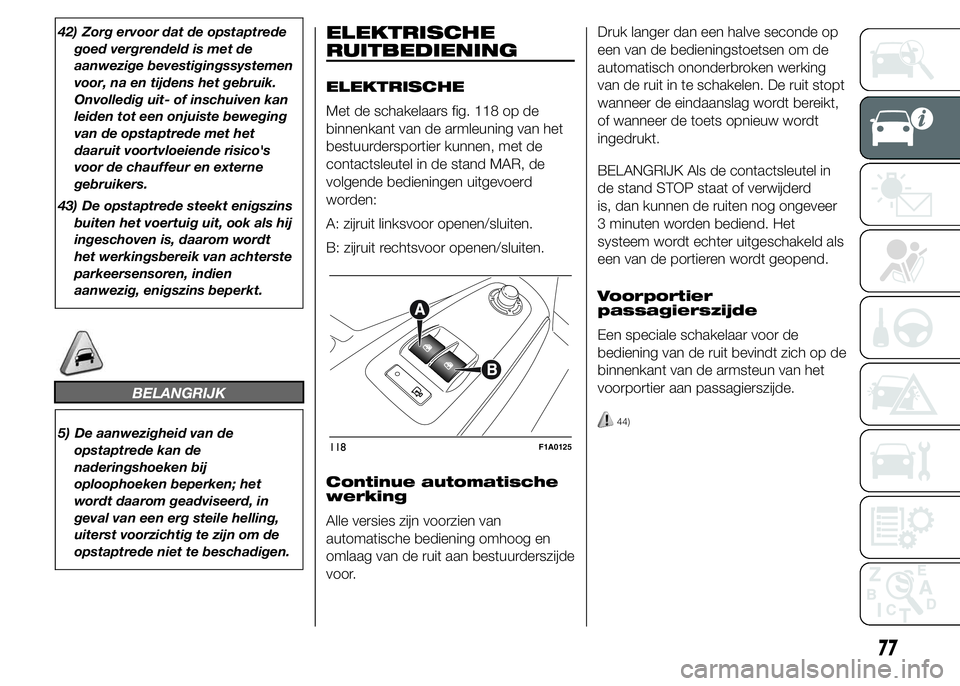

ELEKTRISCHE
RUITBEDIENING
ELEKTRISCHE
Met de schakelaars fig. 118 op de
binnenkant van de armleuning van het
bestuurdersportier kunnen, met de
contactsleutel in de stand MAR, de
volgende bedieningen uitgevoerd
worden:
A: zijruit linksvoor openen/sluiten.
B: zijruit rechtsvoor openen/sluiten.
Continue automatische
werking
Alle versies zijn voorzien van
automatische bediening omhoog en
omlaag van de ruit aan bestuurderszijde
voor.Druk langer dan een halve seconde op
een van de bedieningstoetsen om de
automatisch ononderbroken werking
van de ruit in te schakelen. De ruit stopt
wanneer de eindaanslag wordt bereikt,
of wanneer de toets opnieuw wordt
ingedrukt.
BELANGRIJK Als de contactsleutel in
de stand STOP staat of verwijderd
is, dan kunnen de ruiten nog ongeveer
3 minuten worden bediend. Het
systeem wordt echter uitgeschakeld als
een van de portieren wordt geopend.
Voorportier
passagierszijde
Een speciale schakelaar voor de
bediening van de ruit bevindt zich op de
binnenkant van de armsteun van het
voorportier aan passagierszijde.
44)
118F1A0125
77

BELANGRIJK

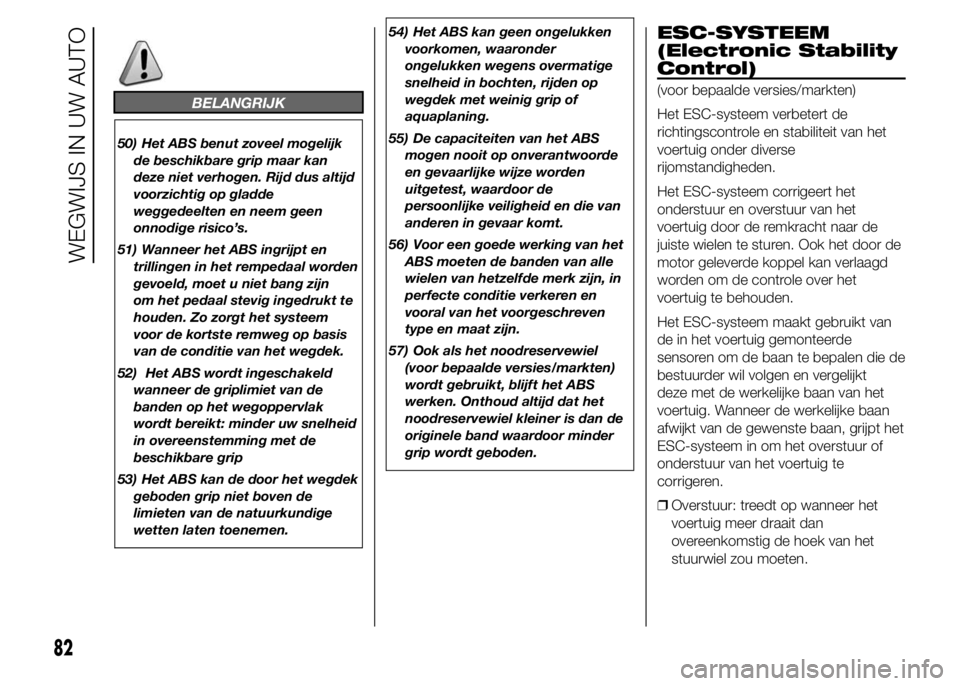

50) Het ABS benut zoveel mogelijk
de beschikbare grip maar kan
deze niet verhogen. Rijd dus altijd
voorzichtig op gladde
weggedeelten en neem geen
onnodige risico’s.
51) Wanneer het ABS ingrijpt en
trillingen in het rempedaal worden
gevoeld, moet u niet bang zijn
om het pedaal stevig ingedrukt te
houden. Zo zorgt het systeem
voor de kortste remweg op basis
van de conditie van het wegdek.
52) Het ABS wordt ingeschakeld
wanneer de griplimiet van de
banden op het wegoppervlak
wordt bereikt: minder uw snelheid
in overeenstemming met de
beschikbare grip
53) Het ABS kan de door het wegdek
geboden grip niet boven de
limieten van de natuurkundige
wetten laten toenemen.54) Het ABS kan geen ongelukken
voorkomen, waaronder
ongelukken wegens overmatige
snelheid in bochten, rijden op
wegdek met weinig grip of
aquaplaning.
55) De capaciteiten van het ABS
mogen nooit op onverantwoorde
en gevaarlijke wijze worden
uitgetest, waardoor de
persoonlijke veiligheid en die van
anderen in gevaar komt.
56) Voor een goede werking van het
ABS moeten de banden van alle
wielen van hetzelfde merk zijn, in
perfecte conditie verkeren en
vooral van het voorgeschreven
type en maat zijn.
57) Ook als het noodreservewiel
(voor bepaalde versies/markten)
wordt gebruikt, blijft het ABS
werken. Onthoud altijd dat het
noodreservewiel kleiner is dan de
originele band waardoor minder
grip wordt geboden.
ESC-SYSTEEM
(Electronic Stability
Control)
(voor bepaalde versies/markten)
Het ESC-systeem verbetert de
richtingscontrole en stabiliteit van het
voertuig onder diverse
rijomstandigheden.
Het ESC-systeem corrigeert het
onderstuur en overstuur van het
voertuig door de remkracht naar de
juiste wielen te sturen. Ook het door de
motor geleverde koppel kan verlaagd
worden om de controle over het
voertuig te behouden.
Het ESC-systeem maakt gebruikt van
de in het voertuig gemonteerde
sensoren om de baan te bepalen die de
bestuurder wil volgen en vergelijkt
deze met de werkelijke baan van het
voertuig. Wanneer de werkelijke baan
afwijkt van de gewenste baan, grijpt het
ESC-systeem in om het overstuur of
onderstuur van het voertuig te
corrigeren.
❒Overstuur: treedt op wanneer het
voertuig meer draait dan
overeenkomstig de hoek van het
stuurwiel zou moeten.
82
WEGWIJS IN UW AUTO

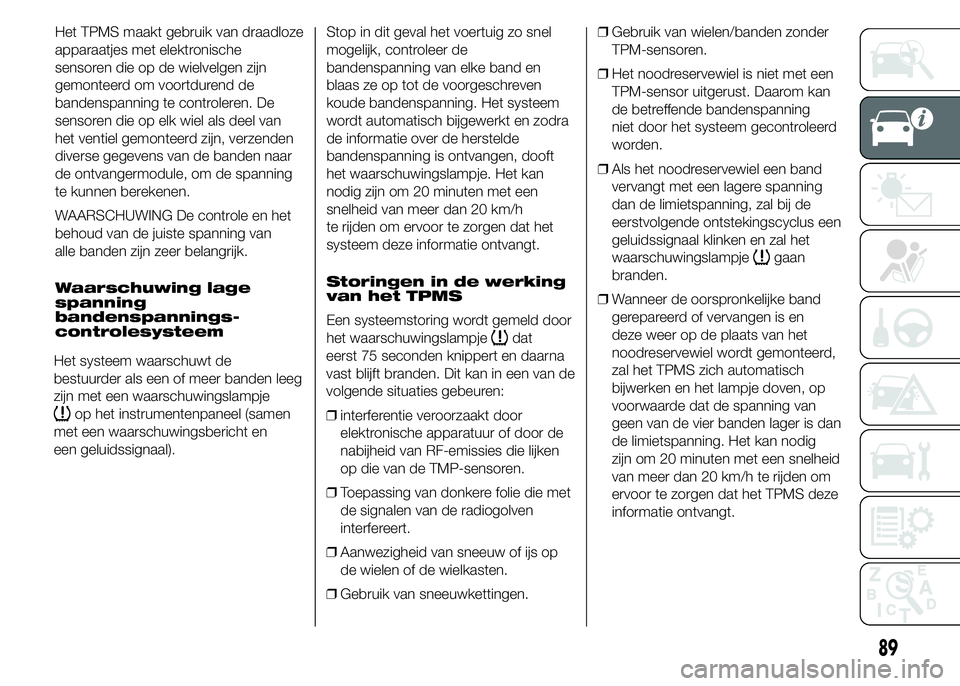

Het TPMS maakt gebruik van draadloze
apparaatjes met elektronische
sensoren die op de wielvelgen zijn
gemonteerd om voortdurend de
bandenspanning te controleren. De
sensoren die op elk wiel als deel van
het ventiel gemonteerd zijn, verzenden
diverse gegevens van de banden naar
de ontvangermodule, om de spanning
te kunnen berekenen.
WAARSCHUWING De controle en het
behoud van de juiste spanning van
alle banden zijn zeer belangrijk.
Waarschuwing lage
spanning
bandenspannings-
Het systeem waarschuwt de
bestuurder als een of meer banden leeg
zijn met een waarschuwingslampje
op het instrumentenpaneel (samen
met een waarschuwingsbericht en
een geluidssignaal).Stop in dit geval het voertuig zo snel
mogelijk, controleer de
bandenspanning van elke band en
blaas ze op tot de voorgeschreven
koude bandenspanning. Het systeem
wordt automatisch bijgewerkt en zodra
de informatie over de herstelde
bandenspanning is ontvangen, dooft
het waarschuwingslampje. Het kan
nodig zijn om 20 minuten met een
snelheid van meer dan 20 km/h
te rijden om ervoor te zorgen dat het
systeem deze informatie ontvangt.
Storingen in de werking
van het TPMS
Een systeemstoring wordt gemeld door
het waarschuwingslampje
dat
eerst 75 seconden knippert en daarna
vast blijft branden. Dit kan in een van de
volgende situaties gebeuren:
❒interferentie veroorzaakt door
elektronische apparatuur of door de
nabijheid van RF-emissies die lijken
op die van de TMP-sensoren.
❒Toepassing van donkere folie die met
de signalen van de radiogolven
interfereert.
❒Aanwezigheid van sneeuw of ijs op
de wielen of de wielkasten.
❒Gebruik van sneeuwkettingen.❒Gebruik van wielen/banden zonder
TPM-sensoren.
❒Het noodreservewiel is niet met een
TPM-sensor uitgerust. Daarom kan
de betreffende bandenspanning
niet door het systeem gecontroleerd
worden.
❒Als het noodreservewiel een band
vervangt met een lagere spanning
dan de limietspanning, zal bij de
eerstvolgende ontstekingscyclus een
geluidssignaal klinken en zal het
waarschuwingslampje
gaan
branden.
❒Wanneer de oorspronkelijke band
gerepareerd of vervangen is en
deze weer op de plaats van het
noodreservewiel wordt gemonteerd,
zal het TPMS zich automatisch
bijwerken en het lampje doven, op
voorwaarde dat de spanning van
geen van de vier banden lager is dan
de limietspanning. Het kan nodig
zijn om 20 minuten met een snelheid
van meer dan 20 km/h te rijden om
ervoor te zorgen dat het TPMS deze
informatie ontvangt.
89
controlesysteem

BELANGRIJKE
INFORMATIE
BELANGRIJK

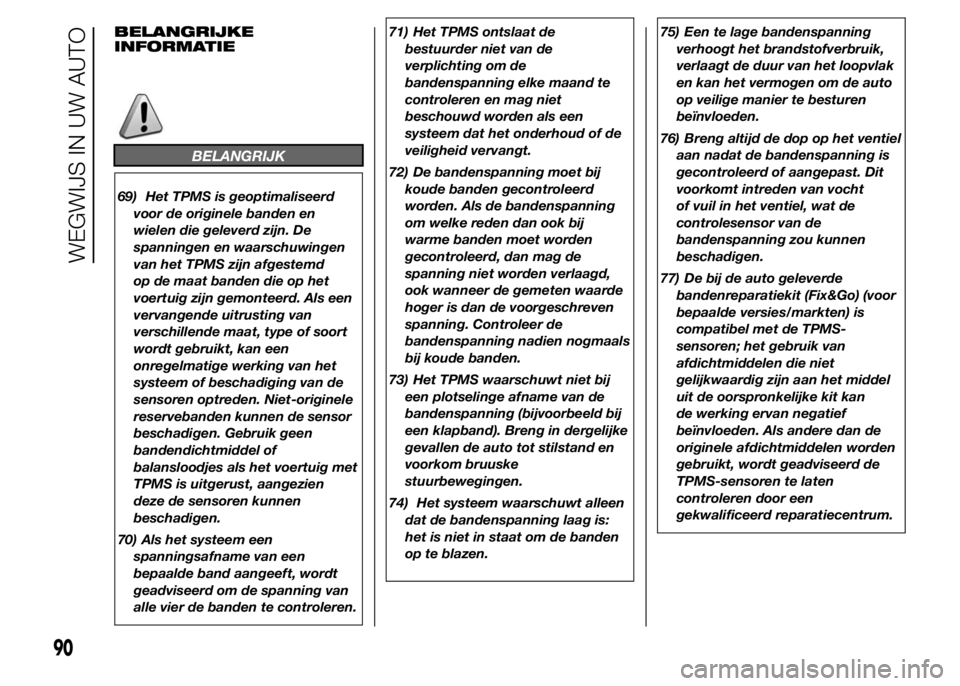

69) Het TPMS is geoptimaliseerd
voor de originele banden en
wielen die geleverd zijn. De
spanningen en waarschuwingen
van het TPMS zijn afgestemd
op de maat banden die op het
voertuig zijn gemonteerd. Als een
vervangende uitrusting van
verschillende maat, type of soort
wordt gebruikt, kan een
onregelmatige werking van het
systeem of beschadiging van de
sensoren optreden. Niet-originele
reservebanden kunnen de sensor
beschadigen. Gebruik geen
bandendichtmiddel of
balansloodjes als het voertuig met
TPMS is uitgerust, aangezien
deze de sensoren kunnen
beschadigen.
70) Als het systeem een
spanningsafname van een
bepaalde band aangeeft, wordt
geadviseerd om de spanning van
alle vier de banden te controleren.71) Het TPMS ontslaat de
bestuurder niet van de
verplichting om de
bandenspanning elke maand te
controleren en mag niet
beschouwd worden als een
systeem dat het onderhoud of de
veiligheid vervangt.
72) De bandenspanning moet bij
koude banden gecontroleerd
worden. Als de bandenspanning
om welke reden dan ook bij
warme banden moet worden
gecontroleerd, dan mag de
spanning niet worden verlaagd,
ook wanneer de gemeten waarde
hoger is dan de voorgeschreven
spanning. Controleer de
bandenspanning nadien nogmaals
bij koude banden.
73) Het TPMS waarschuwt niet bij
een plotselinge afname van de
bandenspanning (bijvoorbeeld bij
een klapband). Breng in dergelijke
gevallen de auto tot stilstand en
voorkom bruuske
stuurbewegingen.
74) Het systeem waarschuwt alleen
dat de bandenspanning laag is:
het is niet in staat om de banden
op te blazen.75) Een te lage bandenspanning
verhoogt het brandstofverbruik,
verlaagt de duur van het loopvlak
en kan het vermogen om de auto
op veilige manier te besturen
beïnvloeden.
76) Breng altijd de dop op het ventiel
aan nadat de bandenspanning is
gecontroleerd of aangepast. Dit
voorkomt intreden van vocht
of vuil in het ventiel, wat de
controlesensor van de
bandenspanning zou kunnen
beschadigen.
77) De bij de auto geleverde
bandenreparatiekit (Fix&Go) (voor
bepaalde versies/markten) is
compatibel met de TPMS-
sensoren; het gebruik van
afdichtmiddelen die niet
gelijkwaardig zijn aan het middel
uit de oorspronkelijke kit kan
de werking ervan negatief
beïnvloeden. Als andere dan de
originele afdichtmiddelen worden
gebruikt, wordt geadviseerd de
TPMS-sensoren te laten
controleren door een
gekwalificeerd reparatiecentrum.
90
WEGWIJS IN UW AUTO
