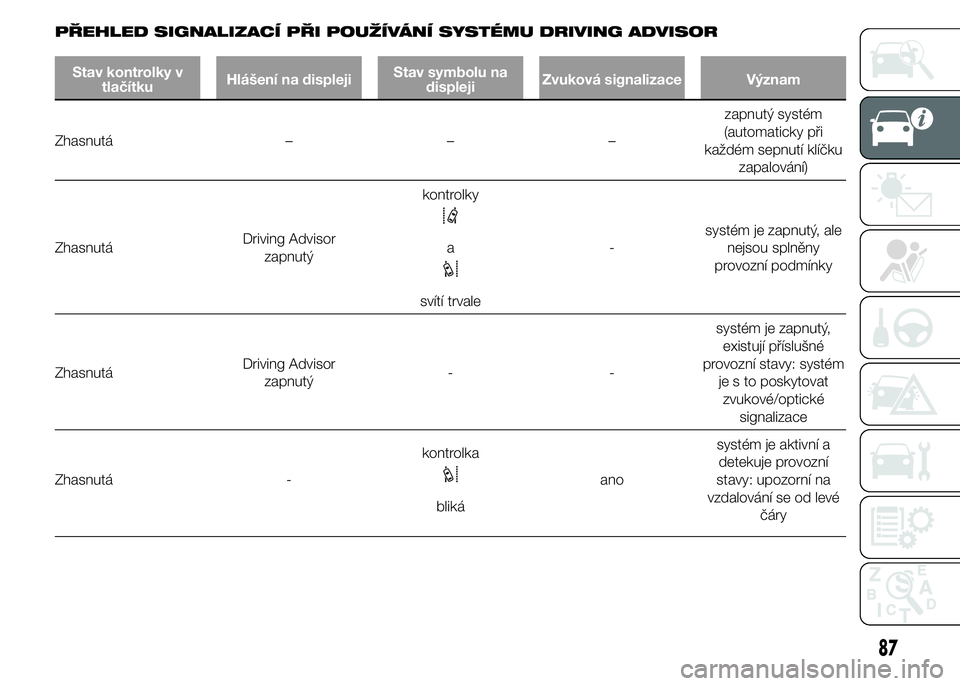

PŘEHLED SIGNALIZACÍ PŘI POUŽÍVÁNÍ SYSTÉMU DRIVING ADVISOR
Stav kontrolky v
tlačítkuHlášení na displejiStav symbolu na
displejiZvuková signalizace Význam
Zhasnutá – – –zapnutý systém
(automaticky při
každém sepnutí klíčku
zapalování)
ZhasnutáDriving Advisor
zapnutýkontrolky
a
svítí trvale-systém je zapnutý, ale
nejsou splněny
provozní podmínky
ZhasnutáDriving Advisor
zapnutý--systém je zapnutý,
existují příslušné
provozní stavy: systém
je s to poskytovat
zvukové/optické
signalizace
Zhasnutá -kontrolka
blikáanosystém je aktivní a
detekuje provozní
stavy: upozorní na
vzdalování se od levé
čáry
87

Stav kontrolky v
tlačítkuHlášení na displejiStav symbolu na
displejiZvuková signalizace Význam
Zhasnutá -kontrolka
blikáanosystém je aktivní a
detekuje provozní
stavy: upozorní na
vzdalování se od pravé
čáry
RozsvícenáVypnutá funkce Driving
Advisor-neSystém byl vypnut
manuálně
RozsvícenáFunkce Driving Advisor
není dostupný - viz
návodkontrolka závady
anozávada systému:
vyhledejte autorizovaný
servis Fiat
RozsvícenáDriving Advisor není
dostupný - očistěte
přední kamerukontrolka závady
anosystém v poruše:
očistěte čelní sklo
88
PALUBNÍ DESKA A OVLÁDAČE

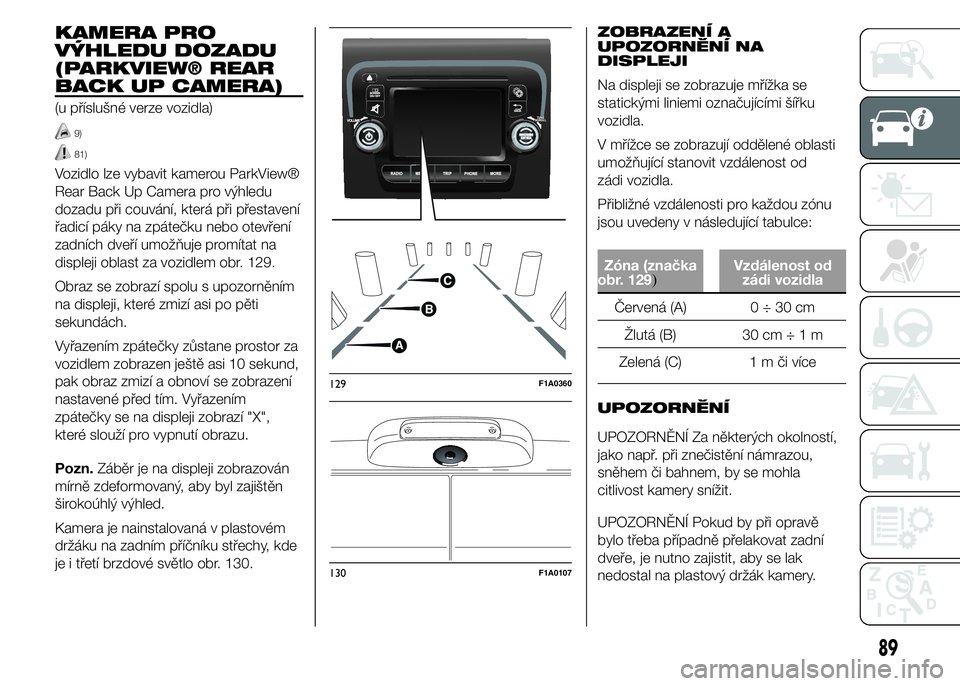

KAMERA PRO
VÝHLEDU DOZADU
(PARKVIEW® REAR
BACK UP CAMERA)
(u příslušné verze vozidla)
9)
81)
Vozidlo lze vybavit kamerou ParkView®
Rear Back Up Camera pro výhledu
dozadu při couvání, která při přestavení
řadicí páky na zpátečku nebo otevření
zadních dveří umožňuje promítat na
displeji oblast za vozidlem obr. 129.
Obraz se zobrazí spolu s upozorněním
na displeji, které zmizí asi po pěti
sekundách.
Vyřazením zpátečky zůstane prostor za
vozidlem zobrazen ještě asi 10 sekund,
pak obraz zmizí a obnoví se zobrazení
nastavené před tím. Vyřazením
zpátečky se na displeji zobrazí "X",
které slouží pro vypnutí obrazu.
Pozn.Záběr je na displeji zobrazován
mírně zdeformovaný, aby byl zajištěn
širokoúhlý výhled.
Kamera je nainstalovaná v plastovém
držáku na zadním příčníku střechy, kde
je i třetí brzdové světlo obr. 130.ZOBRAZENÍ A
UPOZORNĚNÍ NA
DISPLEJI
Na displeji se zobrazuje mřížka se
statickými liniemi označujícími šířku
vozidla.
V mřížce se zobrazují oddělené oblasti
umožňující stanovit vzdálenost od
zádi vozidla.
Přibližné vzdálenosti pro každou zónu
jsou uvedeny v následující tabulce:
Zóna (značka
obr. 129)Vzdálenost od
zádi vozidla
Červená (A) 0 ÷ 30 cm
Žlutá (B) 30 cm÷1m
Zelená (C) 1 m či více
UPOZORNĚNÍ
UPOZORNĚNÍ Za některých okolností,
jako např. při znečistění námrazou,
sněhem či bahnem, by se mohla
citlivost kamery snížit.
UPOZORNĚNÍ Pokud by při opravě
bylo třeba případně přelakovat zadní
dveře, je nutno zajistit, aby se lak
nedostal na plastový držák kamery.
129F1A0360
130F1A0107
89

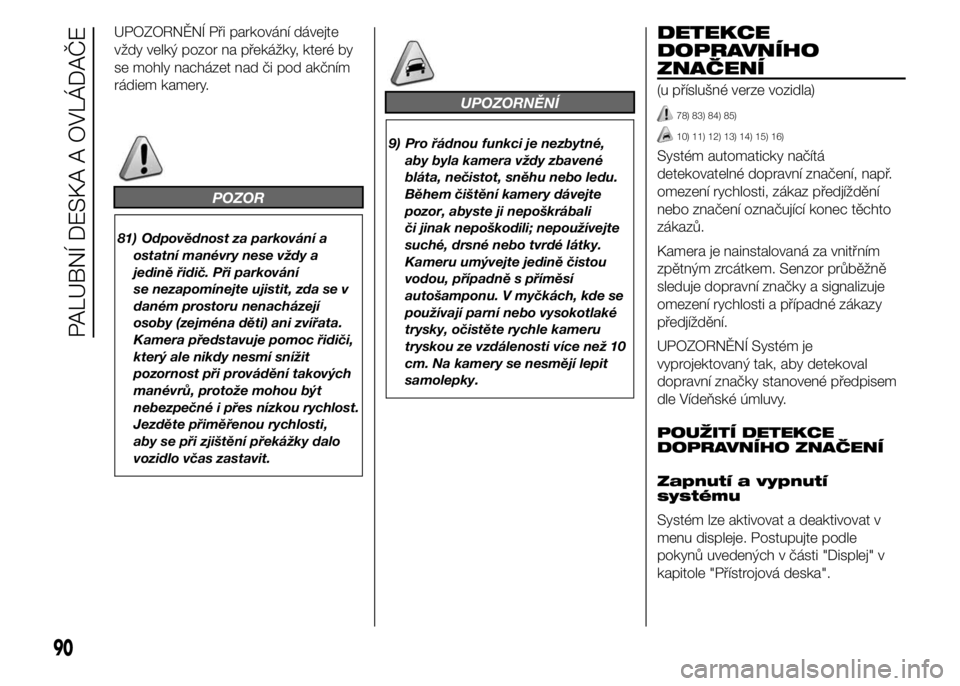

UPOZORNĚNÍ Při parkování dávejte
vždy velký pozor na překážky, které by
se mohly nacházet nad či pod akčním
rádiem kamery.
POZOR
81) Odpovědnost za parkování a
ostatní manévry nese vždy a
jedině řidič. Při parkování
se nezapomínejte ujistit, zda se v
daném prostoru nenacházejí
osoby (zejména děti) ani zvířata.
Kamera představuje pomoc řidiči,
který ale nikdy nesmí snížit
pozornost při provádění takových
manévrů, protože mohou být
nebezpečné i přes nízkou rychlost.
Jezděte přiměřenou rychlosti,
aby se při zjištění překážky dalo
vozidlo včas zastavit.
UPOZORNĚNÍ
9) Pro řádnou funkci je nezbytné,
aby byla kamera vždy zbavené
bláta, nečistot, sněhu nebo ledu.
Během čištění kamery dávejte
pozor, abyste ji nepoškrábali
či jinak nepoškodili; nepoužívejte
suché, drsné nebo tvrdé látky.
Kameru umývejte jedině čistou
vodou, případně s příměsí
autošamponu. V myčkách, kde se
používají parní nebo vysokotlaké
trysky, očistěte rychle kameru
tryskou ze vzdálenosti více než 10
cm. Na kamery se nesmějí lepit
samolepky.
DETEKCE
DOPRAVNÍHO
ZNAČENÍ
(u příslušné verze vozidla)
78) 83) 84) 85)
10) 11) 12) 13) 14) 15) 16)
Systém automaticky načítá
detekovatelné dopravní značení, např.
omezení rychlosti, zákaz předjíždění
nebo značení označující konec těchto
zákazů.
Kamera je nainstalovaná za vnitřním
zpětným zrcátkem. Senzor průběžně
sleduje dopravní značky a signalizuje
omezení rychlosti a případné zákazy
předjíždění.
UPOZORNĚNÍ Systém je
vyprojektovaný tak, aby detekoval
dopravní značky stanovené předpisem
dle Vídeňské úmluvy.
POUŽITÍ DETEKCE
DOPRAVNÍHO ZNAČENÍ
Zapnutí a vypnutí
systému
Systém lze aktivovat a deaktivovat v
menu displeje. Postupujte podle
pokynů uvedených v části "Displej" v
kapitole "Přístrojová deska".
90
PALUBNÍ DESKA A OVLÁDAČE

Pozn.: Stav a nastavení systému
zůstanou zachovány i po vypnutí a
sepnutí zapalování.
Stav systému je zobrazen na displeji.
Systém zobrazuje dopravní značky
ve dvou fázích:
❒Všechny nové dopravní značky, které
lze detekovat, se na displeji zobrazí v
okně, které vyskočí nad ostatními
signalizace a zůstane zobrazeno 40
sekund.
❒Po uplynutí přednastavené doby se
začnou zobrazovat na přístrojové
desce.
Systém dokáže zobrazit dvě dopravní
značky (omezení rychlosti a zákaz
předjíždění) souběžně ve dvou
vyhrazených oblastech přístrojové
desky.Jestliže systém detekuje další dopravní
značku, např. snížení rychlosti kvůli
mokré vozovce, zobrazí se tato značka
jako prázdný výřez pod příslušnou
signalizací.
Přídavné dopravní značky jsou filtrovány
takto:
❒Při venkovní teplotě vyšší než 3 °C se
nezobrazí přídavná značka "sníh"
nebo "déšť".
❒Přídavná značka "sníh" nebo "déšť"
nebo "zamračeno" se nezobrazí v
případě, kdy stěrače nestírají při
venkovní teplotě pod 3 °C.
❒Jestliže je hmotnost vozidla nižší než
4 nebo 4,5 tun, nezobrazí se
přídavná značka "truck".
❒Značka omezení rychlosti se
nezobrazí, jestliže je na ni navázána
přídavná značka "traktor".
POZOR
82) Pokud se změnou zatížení
vozidla kamera silně vychýlí, může
systém dočasně přestat fungovat,
aby se mohla kamera samočinně
zkalibrovat.83) Systém detekuje přednastavené
silniční značky, za dobré
viditelnosti a vzdálenosti od
značek vidí všechny dopravní
značky.
84) Systém poskytuje asistenci při
řízení, tzn. že pomáhá řidiči, ale
nezbavuje jej odpovědnosti řídit
pozorně a patřičně v souladu s
předpisy v platném znění.
85) Jakmile je systém aktivní, je řidič
odpovědný za ovládání vozidla,
sledování systému a patřičný
zásah, je-li třeba.
UPOZORNĚNÍ
10) Se zakrytým senzorem se může
stát, že systém nebude fungovat.
11) Při nízkých teplotách a obzvlášť
drsných klimatických podmínkách
se může stát, že systém nebude
fungovat.
12) Senzor může ovlivnit déšť, sníh,
šplíchance a silné světelné
kontrasty.
13) Neprovádějte opravy v oblasti
čelního skla okolo senzoru.
100
131F1A0373
91

14) Jestliže je vozidlo vybaveno
neoriginálním kitem pro zavěšení,
systém by nemusel fungovat
správně.
15) Pří výměně žárovek světlometů
používejte výhradně originální
náhradní díly. Neoriginální žárovky
by mohly snížit výkony systému.
16) Očistěte čelní sklo od cizích
látek, jako jsou ptačí exkrementy,

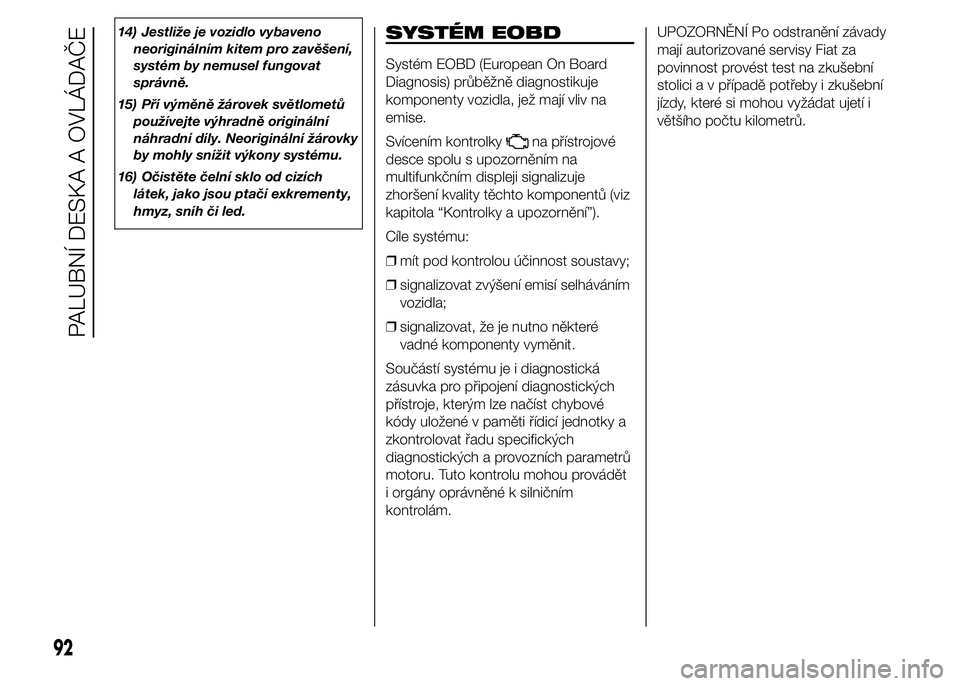

hmyz, sníh či led.SYSTÉM EOBD
Systém EOBD (European On Board
Diagnosis) průběžně diagnostikuje
komponenty vozidla, jež mají vliv na
emise.
Svícením kontrolky
na přístrojové
desce spolu s upozorněním na
multifunkčním displeji signalizuje
zhoršení kvality těchto komponentů (viz
kapitola “Kontrolky a upozornění”).
Cíle systému:
❒mít pod kontrolou účinnost soustavy;
❒signalizovat zvýšení emisí selháváním
vozidla;
❒signalizovat, že je nutno některé
vadné komponenty vyměnit.
Součástí systému je i diagnostická
zásuvka pro připojení diagnostických
přístroje, kterým lze načíst chybové
kódy uložené v paměti řídicí jednotky a
zkontrolovat řadu specifických
diagnostických a provozních parametrů
motoru. Tuto kontrolu mohou provádět
i orgány oprávněné k silničním
kontrolám.UPOZORNĚNÍ Po odstranění závady
mají autorizované servisy Fiat za
povinnost provést test na zkušební
stolici a v případě potřeby i zkušební
jízdy, které si mohou vyžádat ujetí i
většího počtu kilometrů.
92
PALUBNÍ DESKA A OVLÁDAČE

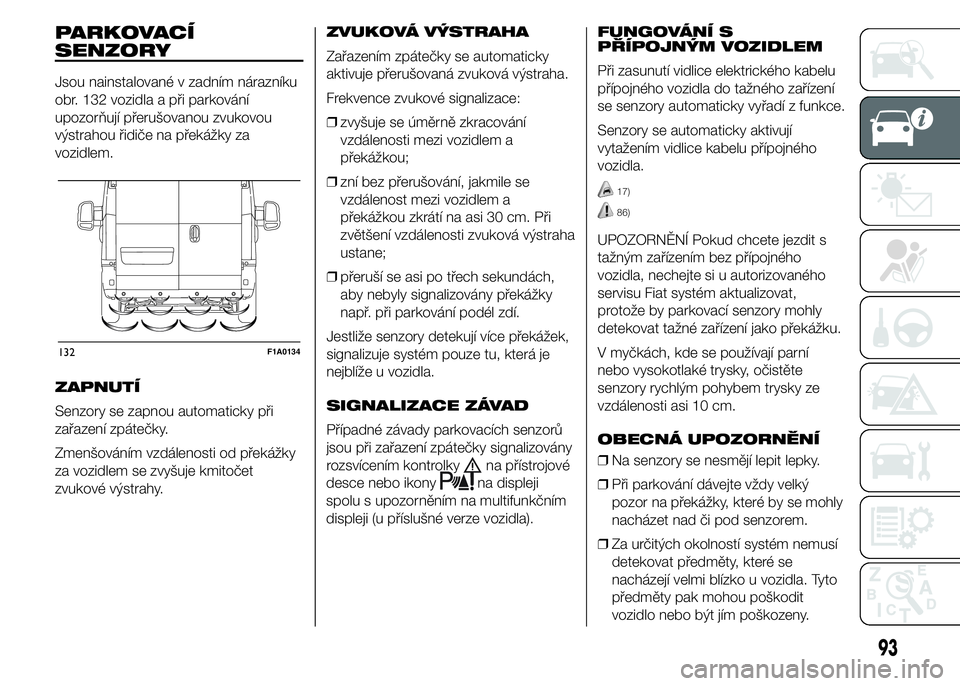

PARKOVACÍ
SENZORY
Jsou nainstalované v zadním nárazníku
obr. 132 vozidla a při parkování
upozorňují přerušovanou zvukovou
výstrahou řidiče na překážky za
vozidlem.
ZAPNUTÍ
Senzory se zapnou automaticky při
zařazení zpátečky.
Zmenšováním vzdálenosti od překážky
za vozidlem se zvyšuje kmitočet
zvukové výstrahy.ZVUKOVÁ VÝSTRAHA
Zařazením zpátečky se automaticky
aktivuje přerušovaná zvuková výstraha.
Frekvence zvukové signalizace:
❒zvyšuje se úměrně zkracování
vzdálenosti mezi vozidlem a
překážkou;
❒zní bez přerušování, jakmile se
vzdálenost mezi vozidlem a
překážkou zkrátí na asi 30 cm. Při
zvětšení vzdálenosti zvuková výstraha
ustane;
❒přeruší se asi po třech sekundách,
aby nebyly signalizovány překážky
např. při parkování podél zdí.
Jestliže senzory detekují více překážek,
signalizuje systém pouze tu, která je
nejblíže u vozidla.
SIGNALIZACE ZÁVAD
Případné závady parkovacích senzorů
jsou při zařazení zpátečky signalizovány
rozsvícením kontrolky
na přístrojové
desce nebo ikony
na displeji
spolu s upozorněním na multifunkčním
displeji (u příslušné verze vozidla).FUNGOVÁNÍ S
PŘÍPOJNÝM VOZIDLEM
Při zasunutí vidlice elektrického kabelu
přípojného vozidla do tažného zařízení
se senzory automaticky vyřadí z funkce.
Senzory se automaticky aktivují
vytažením vidlice kabelu přípojného
vozidla.
17)
86)
UPOZORNĚNÍ Pokud chcete jezdit s
tažným zařízením bez přípojného
vozidla, nechejte si u autorizovaného
servisu Fiat systém aktualizovat,
protože by parkovací senzory mohly
detekovat tažné zařízení jako překážku.
V myčkách, kde se používají parní
nebo vysokotlaké trysky, očistěte
senzory rychlým pohybem trysky ze
vzdálenosti asi 10 cm.
OBECNÁ UPOZORNĚNÍ
❒Na senzory se nesmějí lepit lepky.
❒Při parkování dávejte vždy velký
pozor na překážky, které by se mohly
nacházet nad či pod senzorem.
❒Za určitých okolností systém nemusí
detekovat předměty, které se
nacházejí velmi blízko u vozidla. Tyto
předměty pak mohou poškodit
vozidlo nebo být jím poškozeny.
132F1A0134
93

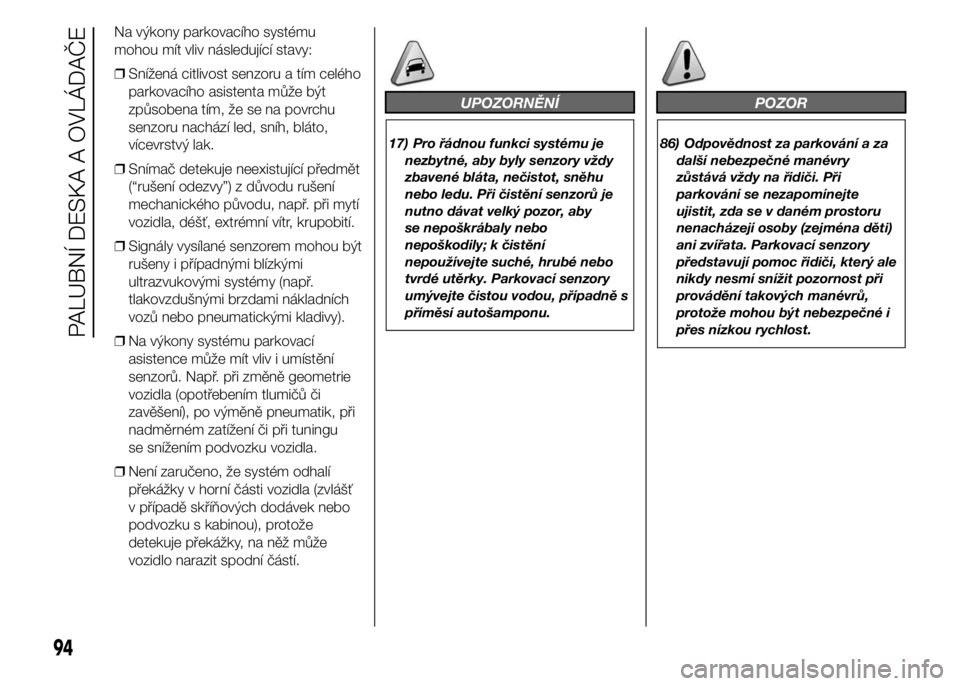

Na výkony parkovacího systému
mohou mít vliv následující stavy:
❒Snížená citlivost senzoru a tím celého
parkovacího asistenta může být
způsobena tím, že se na povrchu
senzoru nachází led, sníh, bláto,
vícevrstvý lak.
❒Snímač detekuje neexistující předmět
(“rušení odezvy”) z důvodu rušení
mechanického původu, např. při mytí
vozidla, déšť, extrémní vítr, krupobití.
❒Signály vysílané senzorem mohou být
rušeny i případnými blízkými
ultrazvukovými systémy (např.
tlakovzdušnými brzdami nákladních
vozů nebo pneumatickými kladivy).
❒Na výkony systému parkovací
asistence může mít vliv i umístění
senzorů. Např. při změně geometrie
vozidla (opotřebením tlumičů či
zavěšení), po výměně pneumatik, při
nadměrném zatížení či při tuningu
se snížením podvozku vozidla.
❒Není zaručeno, že systém odhalí
překážky v horní části vozidla (zvlášť
v případě skříňových dodávek nebo
podvozku s kabinou), protože
detekuje překážky, na něž může
vozidlo narazit spodní částí.
UPOZORNĚNÍ
17) Pro řádnou funkci systému je
nezbytné, aby byly senzory vždy
zbavené bláta, nečistot, sněhu
nebo ledu. Při čistění senzorů je
nutno dávat velký pozor, aby
se nepoškrábaly nebo
nepoškodily; k čistění
nepoužívejte suché, hrubé nebo
tvrdé utěrky. Parkovací senzory
umývejte čistou vodou, případně s
příměsí autošamponu.
POZOR
86) Odpovědnost za parkování a za
další nebezpečné manévry
zůstává vždy na řidiči. Při
parkování se nezapomínejte
ujistit, zda se v daném prostoru
nenacházejí osoby (zejména děti)
ani zvířata. Parkovací senzory
představují pomoc řidiči, který ale
nikdy nesmí snížit pozornost při
provádění takových manévrů,
protože mohou být nebezpečné i
přes nízkou rychlost.
94

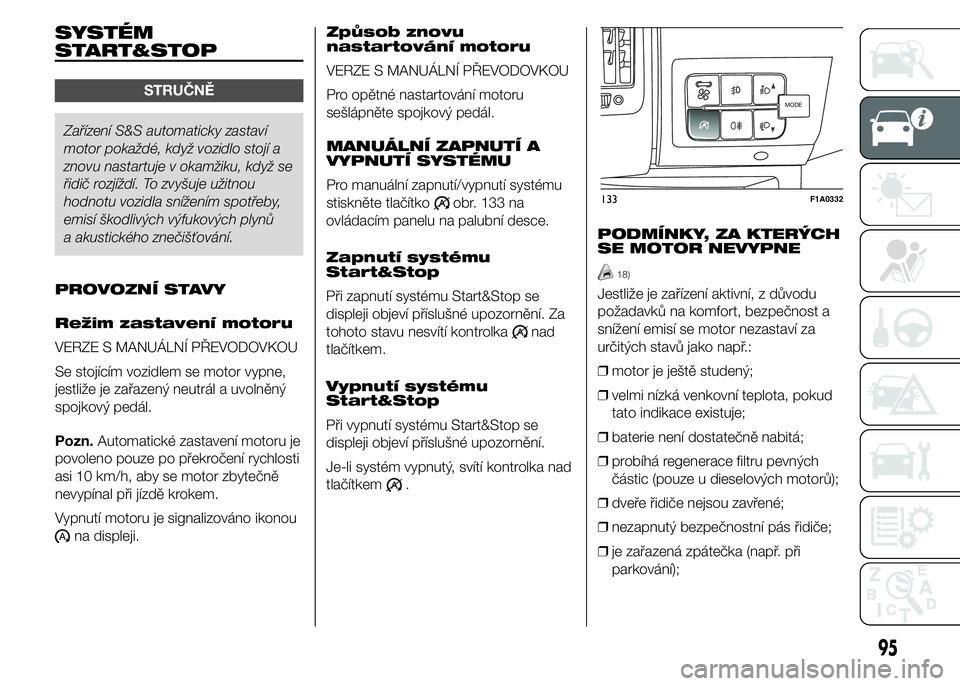

PALUBNÍ DESKA A OVLÁDAČE

SYSTÉM
START&STOP
STRUČNĚ
Zařízení S&S automaticky zastaví
motor pokaždé, když vozidlo stojí a
znovu nastartuje v okamžiku, když se
řidič rozjíždí. To zvyšuje užitnou
hodnotu vozidla snížením spotřeby,
emisí škodlivých výfukových plynů
a akustického znečišťování.
PROVOZNÍ STAVY
Režim zastavení motoru
VERZE S MANUÁLNÍ PŘEVODOVKOU
Se stojícím vozidlem se motor vypne,
jestliže je zařazený neutrál a uvolněný
spojkový pedál.
Pozn.Automatické zastavení motoru je
povoleno pouze po překročení rychlosti
asi 10 km/h, aby se motor zbytečně
nevypínal při jízdě krokem.
Vypnutí motoru je signalizováno ikonou
na displeji.Způsob znovu
nastartování motoru
VERZE S MANUÁLNÍ PŘEVODOVKOU
Pro opětné nastartování motoru
sešlápněte spojkový pedál.
MANUÁLNÍ ZAPNUTÍ A
VYPNUTÍ SYSTÉMU
Pro manuální zapnutí/vypnutí systému
stiskněte tlačítko
obr. 133 na
ovládacím panelu na palubní desce.
Zapnutí systému
Start&Stop
Při zapnutí systému Start&Stop se
displeji objeví příslušné upozornění. Za
tohoto stavu nesvítí kontrolka
nad
tlačítkem.
Vypnutí systému
Start&Stop
Při vypnutí systému Start&Stop se
displeji objeví příslušné upozornění.
Je-li systém vypnutý, svítí kontrolka nad
tlačítkem
.PODMÍNKY, ZA KTERÝCH
SE MOTOR NEVYPNE
18)
Jestliže je zařízení aktivní, z důvodu
požadavků na komfort, bezpečnost a
snížení emisí se motor nezastaví za
určitých stavů jako např.:
❒motor je ještě studený;
❒velmi nízká venkovní teplota, pokud
tato indikace existuje;
❒baterie není dostatečně nabitá;
❒probíhá regenerace filtru pevných
částic (pouze u dieselových motorů);
❒dveře řidiče nejsou zavřené;
❒nezapnutý bezpečnostní pás řidiče;
❒je zařazená zpátečka (např. při
parkování);
MODEMODE
133F1A0332
95

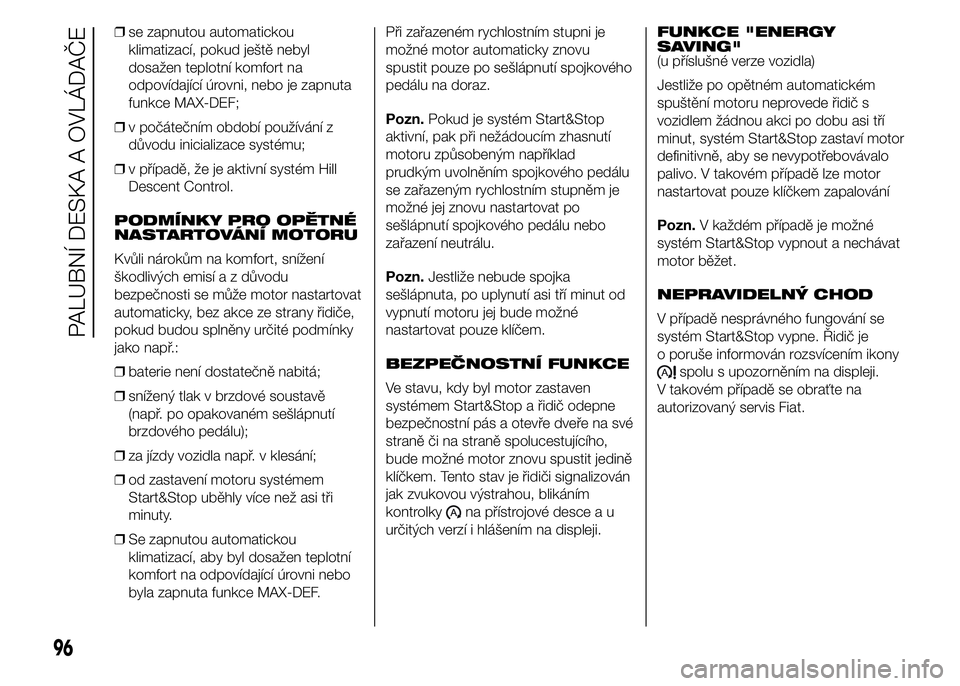

❒se zapnutou automatickou
klimatizací, pokud ještě nebyl
dosažen teplotní komfort na
odpovídající úrovni, nebo je zapnuta
funkce MAX-DEF;
❒v počátečním období používání z
důvodu inicializace systému;
❒v případě, že je aktivní systém Hill
Descent Control.
PODMÍNKY PRO OPĚTNÉ
NASTARTOVÁNÍ MOTORU
Kvůli nárokům na komfort, snížení
škodlivých emisí a z důvodu
bezpečnosti se může motor nastartovat
automaticky, bez akce ze strany řidiče,
pokud budou splněny určité podmínky
jako např.:
❒baterie není dostatečně nabitá;
❒snížený tlak v brzdové soustavě
(např. po opakovaném sešlápnutí
brzdového pedálu);
❒za jízdy vozidla např. v klesání;
❒od zastavení motoru systémem
Start&Stop uběhly více než asi tři
minuty.
❒Se zapnutou automatickou
klimatizací, aby byl dosažen teplotní
komfort na odpovídající úrovni nebo
byla zapnuta funkce MAX-DEF.Při zařazeném rychlostním stupni je
možné motor automaticky znovu
spustit pouze po sešlápnutí spojkového
pedálu na doraz.
Pozn.Pokud je systém Start&Stop
aktivní, pak při nežádoucím zhasnutí
motoru způsobeným například
prudkým uvolněním spojkového pedálu
se zařazeným rychlostním stupněm je
možné jej znovu nastartovat po
sešlápnutí spojkového pedálu nebo
zařazení neutrálu.
Pozn.Jestliže nebude spojka
sešlápnuta, po uplynutí asi tří minut od
vypnutí motoru jej bude možné
nastartovat pouze klíčem.
BEZPEČNOSTNÍ FUNKCE
Ve stavu, kdy byl motor zastaven
systémem Start&Stop a řidič odepne
bezpečnostní pás a otevře dveře na své
straně či na straně spolucestujícího,
bude možné motor znovu spustit jedině
klíčkem. Tento stav je řidiči signalizován
jak zvukovou výstrahou, blikáním
kontrolky
na přístrojové desce a u
určitých verzí i hlášením na displeji.FUNKCE "ENERGY
SAVING"
(u příslušné verze vozidla)
Jestliže po opětném automatickém
spuštění motoru neprovede řidič s
vozidlem žádnou akci po dobu asi tří
minut, systém Start&Stop zastaví motor
definitivně, aby se nevypotřebovávalo
palivo. V takovém případě lze motor
nastartovat pouze klíčkem zapalování
Pozn.V každém případě je možné
systém Start&Stop vypnout a nechávat
motor běžet.
NEPRAVIDELNÝ CHOD
V případě nesprávného fungování se
systém Start&Stop vypne. Řidič je
o poruše informován rozsvícením ikony
spolu s upozorněním na displeji.
V takovém případě se obraťte na
autorizovaný servis Fiat.
96
PALUBNÍ DESKA A OVLÁDAČE
