FIAT DUCATO BASE CAMPER 2015 Návod k použití a údržbě (in Czech)

Kontrolky na
přístrojové desceVýznam Co dělat
žlutáPORUCHA ABS
Otočením klíčku ve spínací skříňce do polohy MAR se
kontrolka rozsvítí, ale po několika sekundách musí
zhasnout.
Kontrolka se rozsvítí, jestliže není systém účinný. V
takovém případě je brzdová soustava nadále účinná, ale
bez výkonů, které poskytuje ABS.
Na displeji se zobrazí příslušné upozornění.Pokračujte v jízdě se zvýšenou opatrností
a co nejdříve vyhledejte autorizovaný
servis Fiat.
žlutáREZERVA PALIVA
Otočením klíčku ve spínací skříňce do polohy MAR se
kontrolka rozsvítí, ale po několika sekundách musí
zhasnout. Kontrolka se rozsvítí, když v nádrži zbývá asi
10 - 12 litrů paliva (u verzí s nádrží o obsahu 90 - 120
litrů) nebo 10 litrů (u verzí s nádrží o obsahu 60 litrů).
UPOZORNĚNÍ Blikání kontrolky signalizuje závadu v
soustavě. V takovém případě vyhledejte autorizovaný
servis Fiat a nechejte soustavu zkontrolovat.
127

Kontrolky na
přístrojové desceVýznam Co dělat

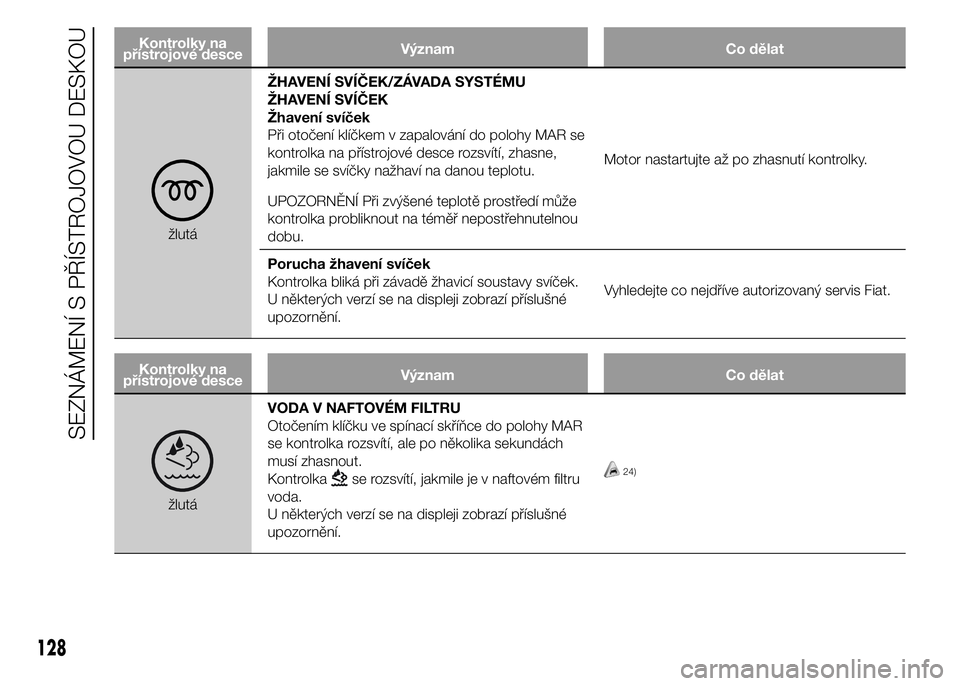

žlutáŽHAVENÍ SVÍČEK/ZÁVADA SYSTÉMU
ŽHAVENÍ SVÍČEK
Žhavení svíček
Při otočení klíčkem v zapalování do polohy MAR se
kontrolka na přístrojové desce rozsvítí, zhasne,
jakmile se svíčky nažhaví na danou teplotu.
UPOZORNĚNÍ Při zvýšené teplotě prostředí může
kontrolka probliknout na téměř nepostřehnutelnou
dobu.Motor nastartujte až po zhasnutí kontrolky.
Porucha žhavení svíček
Kontrolka bliká při závadě žhavicí soustavy svíček.
U některých verzí se na displeji zobrazí příslušné
upozornění.Vyhledejte co nejdříve autorizovaný servis Fiat.
Kontrolky na
přístrojové desceVýznam Co dělat
žlutáVODA V NAFTOVÉM FILTRU
Otočením klíčku ve spínací skříňce do polohy MAR
se kontrolka rozsvítí, ale po několika sekundách
musí zhasnout.
Kontrolka
se rozsvítí, jakmile je v naftovém filtru
voda.
U některých verzí se na displeji zobrazí příslušné
upozornění.24)
128
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU

Kontrolky na
přístrojové desceVýznam Co dělat
žlutáZÁVADA OCHRANNÉHO SYSTÉMU VOZIDLA -
FIAT CODE
Při otočení klíčkem v zapalování do polohy MAR
musí kontrolka jednou bliknout a pak zhasnout.
Pokud kontrolka s klíčkem ve spínací skříňce na
MAR svítí nepřerušovaně, signalizuje:
❒případnou závadu (viz ”Systém Fiat Code” v
kapitole “Seznámení s vozidlem”);
❒případný pokus o vniknutí do vozidla vybaveného
alarmem; v takovém případě kontrolka asi po 10
sekundách zhasne.
Jestliže kontrolka
bliká s motorem v chodu,
signalizuje, že vozidlo není chráněno imobilizérem
motoru.Obraťte se na autorizovaný servis Fiat, aby do
paměti systému uložil kódy všech klíčků, které
od vozidla vlastníte.
žlutáZADNÍ SVÍTILNA DO MLHY
Kontrolka se rozsvítí při zapnutí koncového světla
do mlhy.
Kontrolky na
přístrojové desceVýznam Co dělat
žlutáSIGNALIZACE OBECNÉ PORUCHY
(Verze s multifunkčním displejem)
Kontrolka se rozsvítí při následujících událostech:
❒Zásah bezpečnostního odpojovače paliva
129

Kontrolky na
přístrojové desceVýznam Co dělat
❒Závada světel (zpátečka, směrové světlo,
brzdová světla, osvětlení registrační značky,
poziční světla, denní světla, automatická
potkávací světla, směrová a poziční světla
přípojného vozidla)Může se jednat o některou z následujících
závad: spálení žárovky / žárovek, přepálení
pojistky nebo přerušené elektrické vedení.
❒Závada kontrolky airbagu (bliká kontrolka obecné
závady)V takovém případě by kontrolka nemusela
signalizovat případné závady zádržných
systémů. Než budete pokračovat v jízdě,
nechejte systém bez prodlení zkontrolovat u
autorizovaného servisu Fiat.
❒Závada dešťového senzoru
❒Závada snímače palivového filtru
❒Závada přípoje přípojného vozidla
❒Závada audio systému
❒Závada snímače tlaku oleje motoru
❒Závada parkovacích senzorůObraťte se co nejdříve na autorizovaný servis
Fiat, aby závadu odstranil.
130
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU

Kontrolky na
přístrojové desceVýznam Co dělat

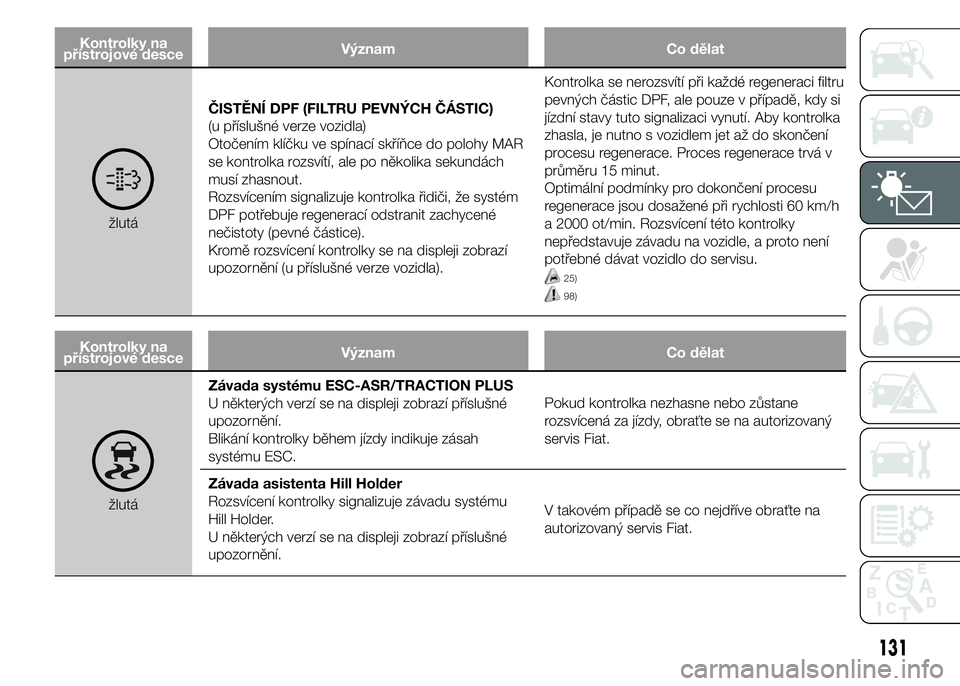

žlutáČISTĚNÍ DPF (FILTRU PEVNÝCH ČÁSTIC)
(u příslušné verze vozidla)
Otočením klíčku ve spínací skříňce do polohy MAR
se kontrolka rozsvítí, ale po několika sekundách
musí zhasnout.
Rozsvícením signalizuje kontrolka řidiči, že systém
DPF potřebuje regenerací odstranit zachycené
nečistoty (pevné částice).
Kromě rozsvícení kontrolky se na displeji zobrazí
upozornění (u příslušné verze vozidla).Kontrolka se nerozsvítí při každé regeneraci filtru
pevných částic DPF, ale pouze v případě, kdy si
jízdní stavy tuto signalizaci vynutí. Aby kontrolka
zhasla, je nutno s vozidlem jet až do skončení
procesu regenerace. Proces regenerace trvá v
průměru 15 minut.
Optimální podmínky pro dokončení procesu
regenerace jsou dosažené při rychlosti 60 km/h
a 2000 ot/min. Rozsvícení této kontrolky
nepředstavuje závadu na vozidle, a proto není
potřebné dávat vozidlo do servisu.
25)
98)
Kontrolky na
přístrojové desceVýznam Co dělat
žlutáZávada systému ESC-ASR/TRACTION PLUS
U některých verzí se na displeji zobrazí příslušné
upozornění.
Blikání kontrolky během jízdy indikuje zásah
systému ESC.Pokud kontrolka nezhasne nebo zůstane
rozsvícená za jízdy, obraťte se na autorizovaný
servis Fiat.
Závada asistenta Hill Holder
Rozsvícení kontrolky signalizuje závadu systému
Hill Holder.
U některých verzí se na displeji zobrazí příslušné
upozornění.V takovém případě se co nejdříve obraťte na
autorizovaný servis Fiat.
131

Kontrolky na
přístrojové desceVýznam Co dělat

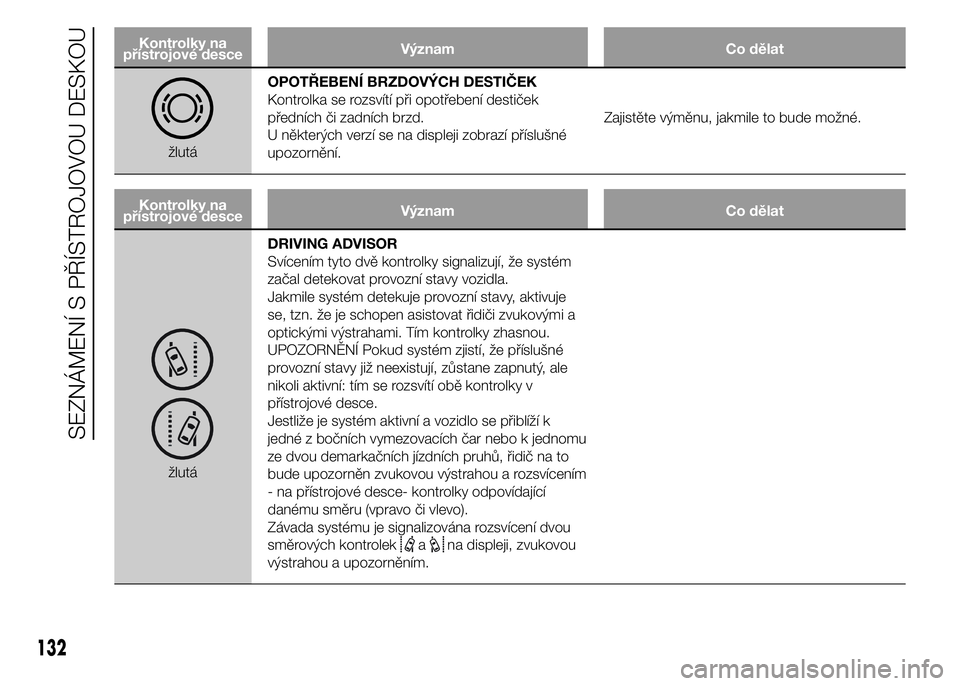

žlutáOPOTŘEBENÍ BRZDOVÝCH DESTIČEK
Kontrolka se rozsvítí při opotřebení destiček
předních či zadních brzd.
U některých verzí se na displeji zobrazí příslušné
upozornění.Zajistěte výměnu, jakmile to bude možné.
Kontrolky na
přístrojové desceVýznam Co dělat
žlutáDRIVING ADVISOR
Svícením tyto dvě kontrolky signalizují, že systém
začal detekovat provozní stavy vozidla.
Jakmile systém detekuje provozní stavy, aktivuje
se, tzn. že je schopen asistovat řidiči zvukovými a
optickými výstrahami. Tím kontrolky zhasnou.
UPOZORNĚNÍ Pokud systém zjistí, že příslušné
provozní stavy již neexistují, zůstane zapnutý, ale
nikoli aktivní: tím se rozsvítí obě kontrolky v
přístrojové desce.
Jestliže je systém aktivní a vozidlo se přiblíží k
jedné z bočních vymezovacích čar nebo k jednomu
ze dvou demarkačních jízdních pruhů, řidič na to
bude upozorněn zvukovou výstrahou a rozsvícením
- na přístrojové desce- kontrolky odpovídající
danému směru (vpravo či vlevo).
Závada systému je signalizována rozsvícení dvou
směrových kontrolek
ana displeji, zvukovou
výstrahou a upozorněním.
132
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU

Kontrolky na
přístrojové desceVýznam Co dělat

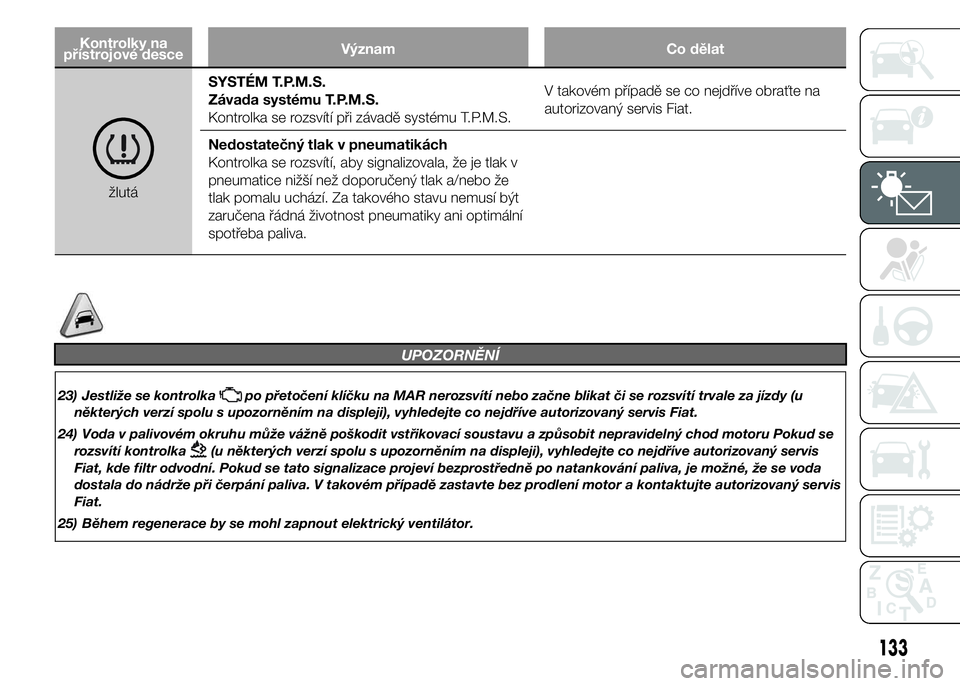

žlutáSYSTÉM T.P.M.S.
Závada systému T.P.M.S.
Kontrolka se rozsvítí při závadě systému T.P.M.S.V takovém případě se co nejdříve obraťte na
autorizovaný servis Fiat.
Nedostatečný tlak v pneumatikách
Kontrolka se rozsvítí, aby signalizovala, že je tlak v
pneumatice nižší než doporučený tlak a/nebo že
tlak pomalu uchází. Za takového stavu nemusí být
zaručena řádná životnost pneumatiky ani optimální
spotřeba paliva.
UPOZORNĚNÍ
23) Jestliže se kontrolkapo přetočení klíčku na MAR nerozsvítí nebo začne blikat či se rozsvítí trvale za jízdy (u
některých verzí spolu s upozorněním na displeji), vyhledejte co nejdříve autorizovaný servis Fiat.
24) Voda v palivovém okruhu může vážně poškodit vstřikovací soustavu a způsobit nepravidelný chod motoru Pokud se
rozsvítí kontrolka
(u některých verzí spolu s upozorněním na displeji), vyhledejte co nejdříve autorizovaný servis
Fiat, kde filtr odvodní. Pokud se tato signalizace projeví bezprostředně po natankování paliva, je možné, že se voda
dostala do nádrže při čerpání paliva. V takovém případě zastavte bez prodlení motor a kontaktujte autorizovaný servis
Fiat.
25) Během regenerace by se mohl zapnout elektrický ventilátor.
133

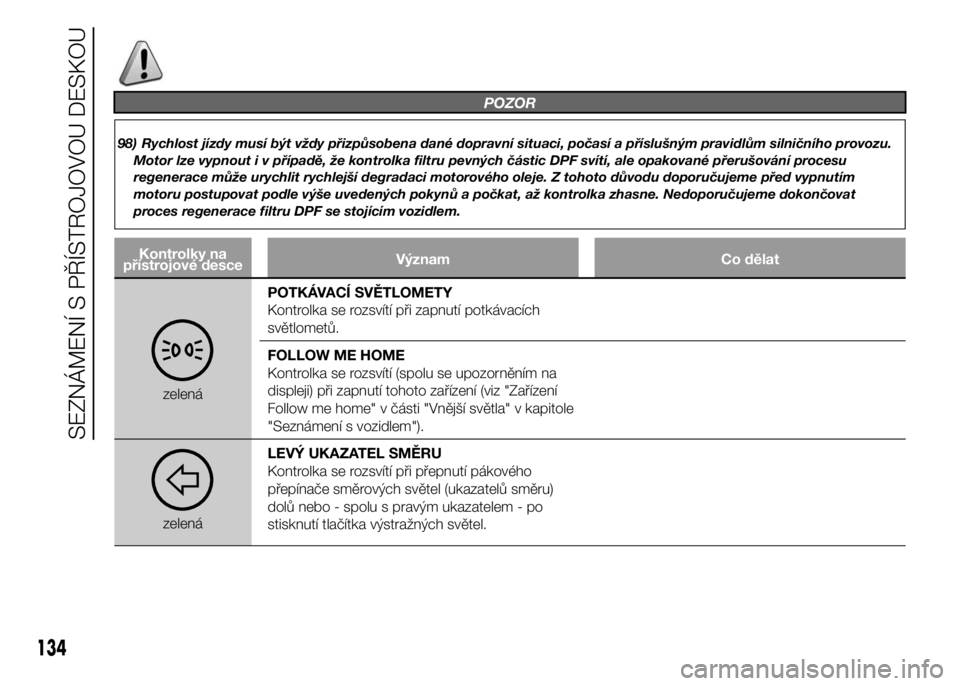

POZOR
98) Rychlost jízdy musí být vždy přizpůsobena dané dopravní situaci, počasí a příslušným pravidlům silničního provozu.
Motor lze vypnout i v případě, že kontrolka filtru pevných částic DPF svítí, ale opakované přerušování procesu
regenerace může urychlit rychlejší degradaci motorového oleje. Z tohoto důvodu doporučujeme před vypnutím
motoru postupovat podle výše uvedených pokynů a počkat, až kontrolka zhasne. Nedoporučujeme dokončovat
proces regenerace filtru DPF se stojícím vozidlem.
Kontrolky na
přístrojové desceVýznam Co dělat
zelenáPOTKÁVACÍ SVĚTLOMETY
Kontrolka se rozsvítí při zapnutí potkávacích
světlometů.
FOLLOW ME HOME
Kontrolka se rozsvítí (spolu se upozorněním na
displeji) při zapnutí tohoto zařízení (viz "Zařízení
Follow me home" v části "Vnější světla" v kapitole
"Seznámení s vozidlem").
zelenáLEVÝ UKAZATEL SMĚRU
Kontrolka se rozsvítí při přepnutí pákového
přepínače směrových světel (ukazatelů směru)
dolů nebo - spolu s pravým ukazatelem - po
stisknutí tlačítka výstražných světel.
134
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU

Kontrolky na
přístrojové desceVýznam Co dělat
zelenáPRAVÝ UKAZATEL SMĚRU
Kontrolka se rozsvítí přepnutím pákového
přepínače směrových světel nahoru nebo - spolu
s levým ukazatelem - stiskem tlačítka výstražných
světel.
zelenáPŘEDNÍ SVĚTLOMETY DO MLHY
Kontrolka se rozsvítí při zapnutí předních
světlometů do mlhy.
zelenáCRUISE CONTROL
(u příslušné verze vozidla)
Otočením klíčku ve spínací skříňce do polohy
MAR se digitální kontrolka na displeji rozsvítí, ale
po několika sekundách musí zhasnout za
podmínky, že je Cruise Control vypnutý.
Kontrolka se rozsvítí otočením objímky Cruise
Control do polohy ON nebo(podle verze
vozidla). U některých verzí se na displeji zobrazí
příslušné upozornění.
zelenáOMEZOVAČ RYCHLOSTI
(u příslušné verze vozidla)
Kontrolka se na číselníku rozsvítí zapnutím
funkce.
U některých verzí se na displeji zobrazí příslušné
upozornění.
135

Kontrolky na
přístrojové desceVýznam Co dělat

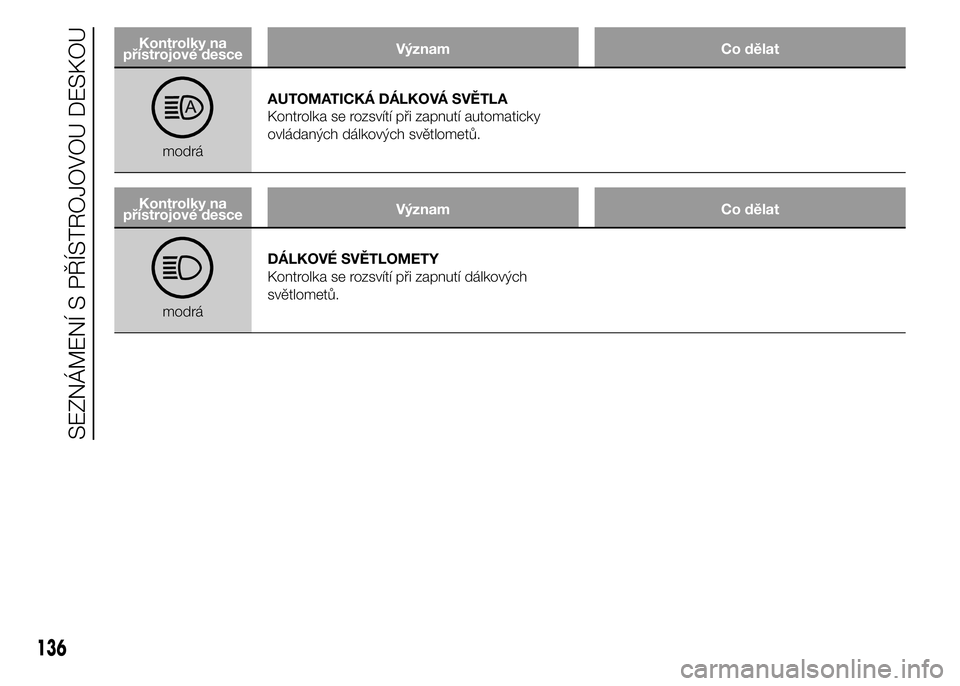

modráAUTOMATICKÁ DÁLKOVÁ SVĚTLA
Kontrolka se rozsvítí při zapnutí automaticky
ovládaných dálkových světlometů.
Kontrolky na
přístrojové desceVýznam Co dělat
modráDÁLKOVÉ SVĚTLOMETY
Kontrolka se rozsvítí při zapnutí dálkových
světlometů.
136
