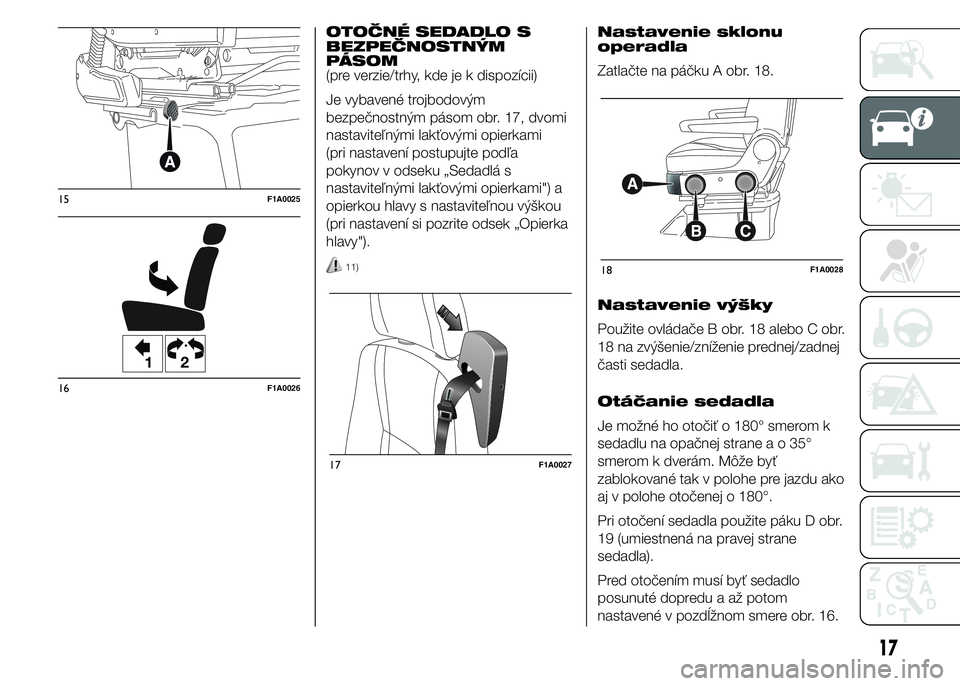

OTOČNÉ SEDADLO S
BEZPEČNOSTNÝM
PÁSOM
(pre verzie/trhy, kde je k dispozícii)
Je vybavené trojbodovým
bezpečnostným pásom obr. 17, dvomi
nastaviteľnými lakťovými opierkami
(pri nastavení postupujte podľa
pokynov v odseku „Sedadlá s
nastaviteľnými lakťovými opierkami") a
opierkou hlavy s nastaviteľnou výškou
(pri nastavení si pozrite odsek „Opierka
hlavy").
11)
Nastavenie sklonu
operadla
Zatlačte na páčku A obr. 18.
Nastavenie výšky
Použite ovládače B obr. 18 alebo C obr.
18 na zvýšenie/zníženie prednej/zadnej
časti sedadla.
Otáčanie sedadla
Je možné ho otočiť o 180° smerom k
sedadlu na opačnej straneao35°
smerom k dverám. Môže byť
zablokované tak v polohe pre jazdu ako
aj v polohe otočenej o 180°.
Pri otočení sedadla použite páku D obr.
19 (umiestnená na pravej strane
sedadla).
Pred otočením musí byť sedadlo
posunuté dopredu a až potom
nastavené v pozdĺžnom smere obr. 16.
15F1A0025
12
16F1A0026
17F1A0027
18F1A0028
17

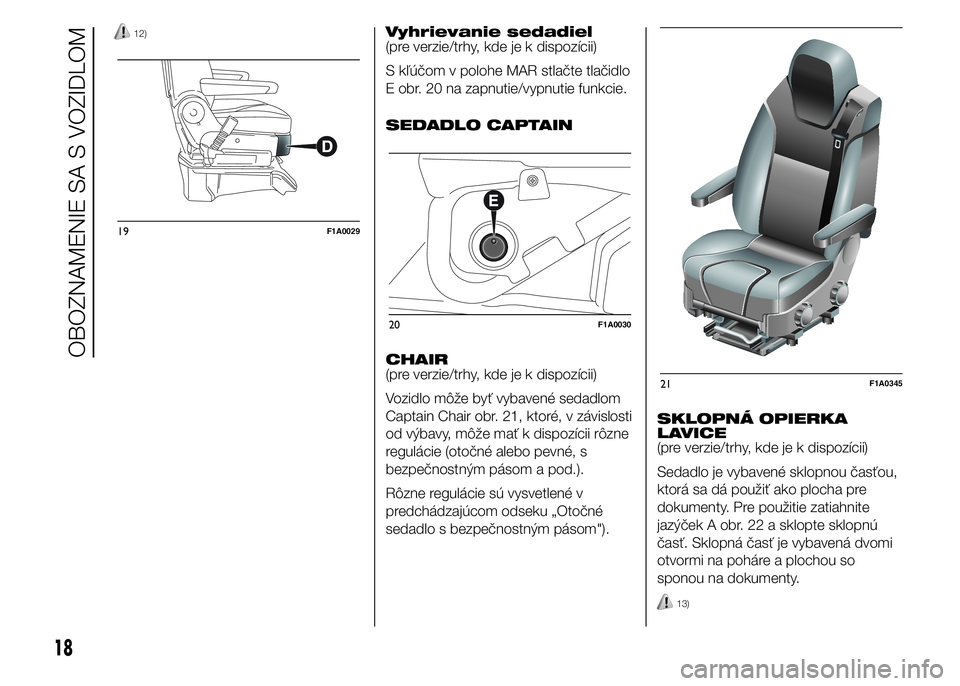

12)Vyhrievanie sedadiel
(pre verzie/trhy, kde je k dispozícii)
S kľúčom v polohe MAR stlačte tlačidlo
E obr. 20 na zapnutie/vypnutie funkcie.
SEDADLO CAPTAIN
CHAIR
(pre verzie/trhy, kde je k dispozícii)
Vozidlo môže byť vybavené sedadlom
Captain Chair obr. 21, ktoré, v závislosti
od výbavy, môže mať k dispozícii rôzne
regulácie (otočné alebo pevné, s
bezpečnostným pásom a pod.).
Rôzne regulácie sú vysvetlené v
predchádzajúcom odseku „Otočné
sedadlo s bezpečnostným pásom").SKLOPNÁ OPIERKA
LAVICE
(pre verzie/trhy, kde je k dispozícii)
Sedadlo je vybavené sklopnou časťou,
ktorá sa dá použiť ako plocha pre
dokumenty. Pre použitie zatiahnite
jazýček A obr. 22 a sklopte sklopnú
časť. Sklopná časť je vybavená dvomi
otvormi na poháre a plochou so
sponou na dokumenty.
13)
19F1A0029
20F1A0030
21F1A0345
18
OBOZNAMENIE SA S VOZIDLOM

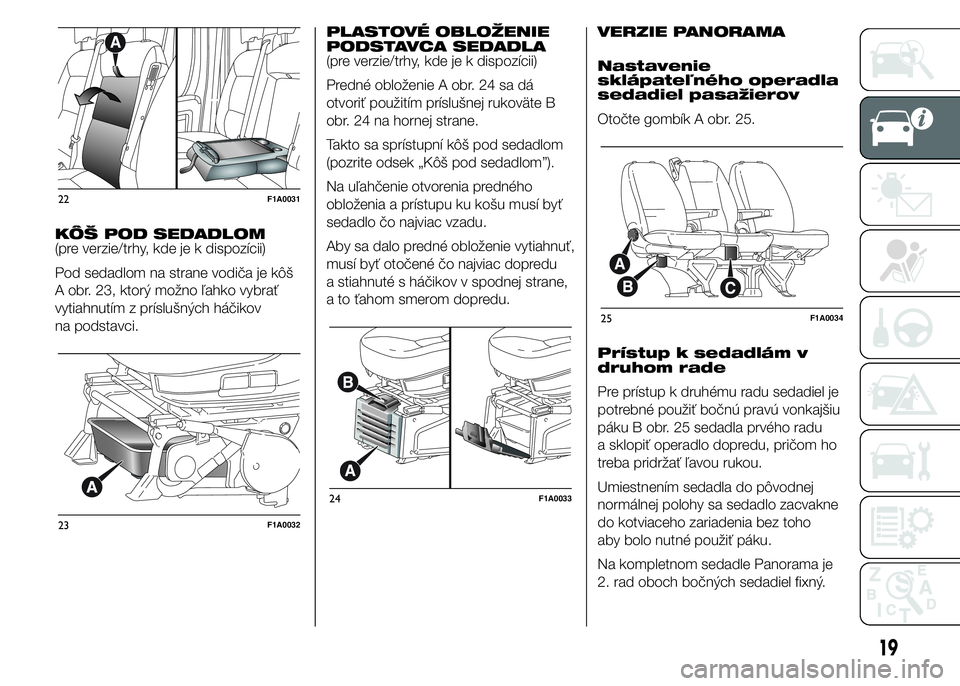

KÔŠ POD SEDADLOM
(pre verzie/trhy, kde je k dispozícii)
Pod sedadlom na strane vodiča je kôš
A obr. 23, ktorý možno ľahko vybrať
vytiahnutím z príslušných háčikov
na podstavci.PLASTOVÉ OBLOŽENIE
PODSTAVCA SEDADLA
(pre verzie/trhy, kde je k dispozícii)
Predné obloženie A obr. 24 sa dá
otvoriť použitím príslušnej rukoväte B
obr. 24 na hornej strane.
Takto sa sprístupní kôš pod sedadlom
(pozrite odsek „Kôš pod sedadlom”).
Na uľahčenie otvorenia predného
obloženia a prístupu ku košu musí byť
sedadlo čo najviac vzadu.
Aby sa dalo predné obloženie vytiahnuť,
musí byť otočené čo najviac dopredu
a stiahnuté s háčikov v spodnej strane,
a to ťahom smerom dopredu.VERZIE PANORAMA
Nastavenie
sklápateľného operadla
sedadiel pasažierov
Otočte gombík A obr. 25.
Prístup k sedadlám v
druhom rade
Pre prístup k druhému radu sedadiel je
potrebné použiť bočnú pravú vonkajšiu
páku B obr. 25 sedadla prvého radu
a sklopiť operadlo dopredu, pričom ho
treba pridržať ľavou rukou.
Umiestnením sedadla do pôvodnej
normálnej polohy sa sedadlo zacvakne
do kotviaceho zariadenia bez toho
aby bolo nutné použiť páku.
Na kompletnom sedadle Panorama je
2. rad oboch bočných sedadiel fixný.
22F1A0031
23F1A0032
24F1A0033
25F1A0034
19

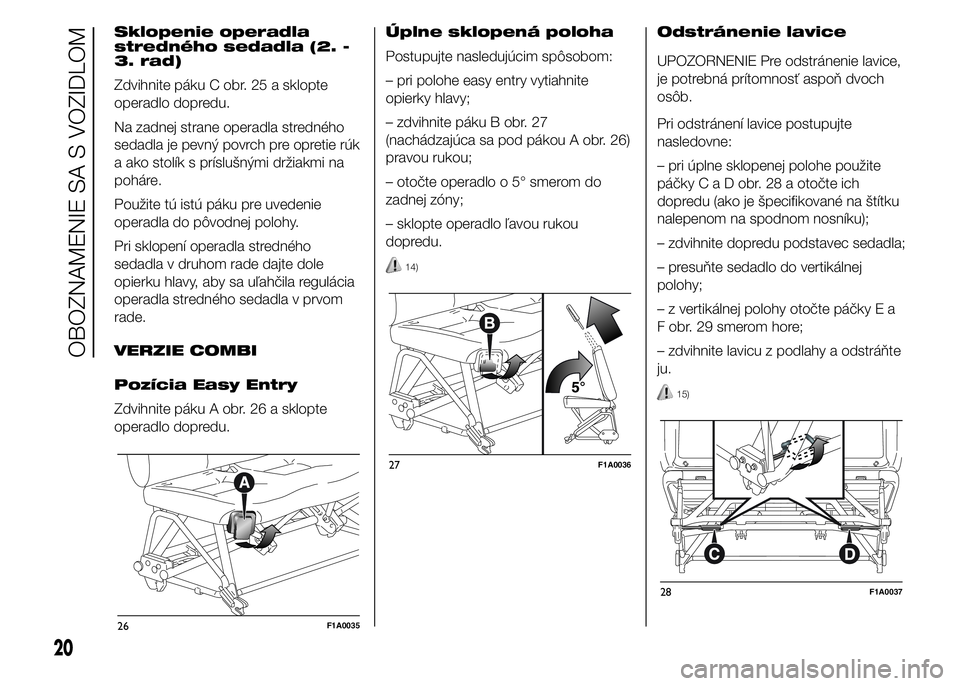

Sklopenie operadla
stredného sedadla (2. -
3. rad)
Zdvihnite páku C obr. 25 a sklopte
operadlo dopredu.
Na zadnej strane operadla stredného
sedadla je pevný povrch pre opretie rúk
a ako stolík s príslušnými držiakmi na
poháre.
Použite tú istú páku pre uvedenie
operadla do pôvodnej polohy.
Pri sklopení operadla stredného
sedadla v druhom rade dajte dole
opierku hlavy, aby sa uľahčila regulácia
operadla stredného sedadla v prvom
rade.
VERZIE COMBI
Pozícia Easy Entry
Zdvihnite páku A obr. 26 a sklopte
operadlo dopredu.Úplne sklopená poloha
Postupujte nasledujúcim spôsobom:
– pri polohe easy entry vytiahnite
opierky hlavy;
– zdvihnite páku B obr. 27
(nachádzajúca sa pod pákou A obr. 26)
pravou rukou;
– otočte operadlo o 5° smerom do
zadnej zóny;
– sklopte operadlo ľavou rukou
dopredu.
14)
Odstránenie lavice
UPOZORNENIE Pre odstránenie lavice,
je potrebná prítomnosť aspoň dvoch
osôb.
Pri odstránení lavice postupujte
nasledovne:
– pri úplne sklopenej polohe použite
páčkyCaDobr.28aotočte ich
dopredu (ako je špecifikované na štítku
nalepenom na spodnom nosníku);
– zdvihnite dopredu podstavec sedadla;
– presuňte sedadlo do vertikálnej
polohy;
– z vertikálnej polohy otočte páčky E a
F obr. 29 smerom hore;
– zdvihnite lavicu z podlahy a odstráňte
ju.
15)
26F1A0035
27F1A0036
28F1A0037
20
OBOZNAMENIE SA S VOZIDLOM

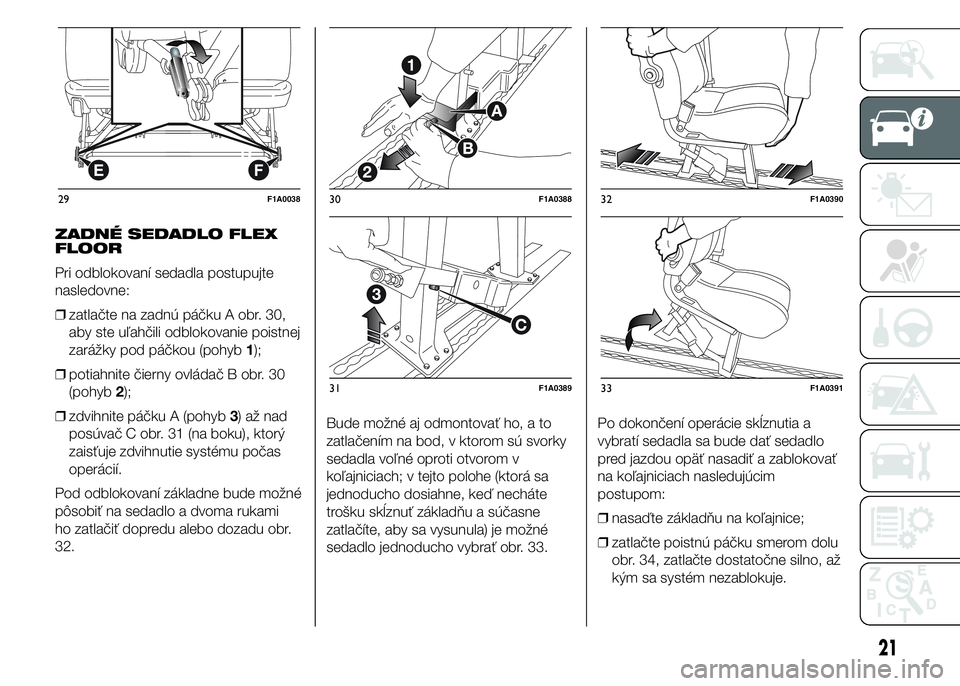

ZADNÉ SEDADLO FLEX
FLOOR
Pri odblokovaní sedadla postupujte
nasledovne:
❒zatlačte na zadnú páčku A obr. 30,
aby ste uľahčili odblokovanie poistnej
zarážky pod páčkou (pohyb1);
❒potiahnite čierny ovládač B obr. 30
(pohyb2);
❒zdvihnite páčku A (pohyb3)ažnad
posúvač C obr. 31 (na boku), ktorý
zaisťuje zdvihnutie systému počas
operácií.
Pod odblokovaní základne bude možné
pôsobiť na sedadlo a dvoma rukami
ho zatlačiť dopredu alebo dozadu obr.
32.Bude možné aj odmontovať ho, a to
zatlačením na bod, v ktorom sú svorky
sedadla voľné oproti otvorom v
koľajniciach; v tejto polohe (ktorá sa
jednoducho dosiahne, keď necháte
trošku skĺznuť základňu a súčasne
zatlačíte, aby sa vysunula) je možné
sedadlo jednoducho vybrať obr. 33.Po dokončení operácie skĺznutia a
vybratí sedadla sa bude dať sedadlo
pred jazdou opäť nasadiť a zablokovať
na koľajniciach nasledujúcim
postupom:
❒nasaďte základňu na koľajnice;
❒zatlačte poistnú páčku smerom dolu
obr. 34, zatlačte dostatočne silno, až
kým sa systém nezablokuje.
29F1A003830F1A0388
31F1A0389
32F1A0390
33F1A0391
21

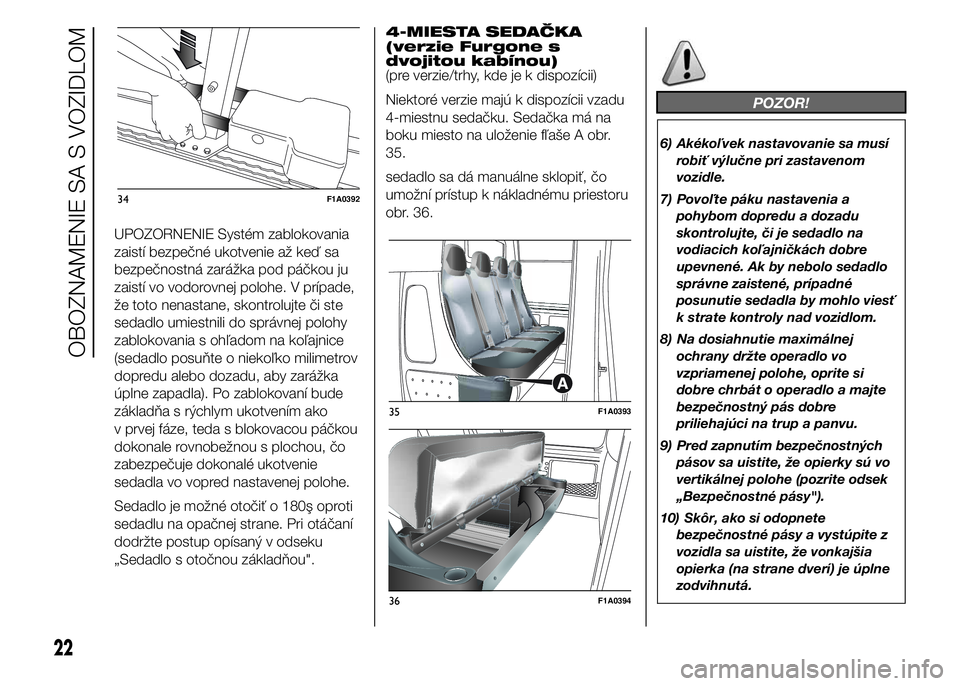

UPOZORNENIE Systém zablokovania
zaistí bezpečné ukotvenie až keď sa
bezpečnostná zarážka pod páčkou ju
zaistí vo vodorovnej polohe. V prípade,
že toto nenastane, skontrolujte či ste
sedadlo umiestnili do správnej polohy
zablokovania s ohľadom na koľajnice
(sedadlo posuňte o niekoľko milimetrov
dopredu alebo dozadu, aby zarážka
úplne zapadla). Po zablokovaní bude
základňa s rýchlym ukotvením ako
v prvej fáze, teda s blokovacou páčkou
dokonale rovnobežnou s plochou, čo
zabezpečuje dokonalé ukotvenie
sedadla vo vopred nastavenej polohe.
Sedadlo je možné otočiť o 180ş oproti
sedadlu na opačnej strane. Pri otáčaní
dodržte postup opísaný v odseku
„Sedadlo s otočnou základňou".4-MIESTA SEDAČKA
(verzie Furgone s
dvojitou kabínou)
(pre verzie/trhy, kde je k dispozícii)
Niektoré verzie majú k dispozícii vzadu
4-miestnu sedačku. Sedačka má na
boku miesto na uloženie fľaše A obr.
35.
sedadlo sa dá manuálne sklopiť, čo
umožní prístup k nákladnému priestoru
obr. 36.
POZOR!
6) Akékoľvek nastavovanie sa musí
robiť výlučne pri zastavenom
vozidle.
7) Povoľte páku nastavenia a
pohybom dopredu a dozadu
skontrolujte, či je sedadlo na
vodiacich koľajničkách dobre
upevnené. Ak by nebolo sedadlo
správne zaistené, prípadné
posunutie sedadla by mohlo viesť
k strate kontroly nad vozidlom.
8) Na dosiahnutie maximálnej
ochrany držte operadlo vo
vzpriamenej polohe, oprite si
dobre chrbát o operadlo a majte
bezpečnostný pás dobre
priliehajúci na trup a panvu.
9) Pred zapnutím bezpečnostných
pásov sa uistite, že opierky sú vo
vertikálnej polohe (pozrite odsek
„Bezpečnostné pásy").
10) Skôr, ako si odopnete
bezpečnostné pásy a vystúpite z
vozidla sa uistite, že vonkajšia
opierka (na strane dverí) je úplne
zodvihnutá.
34F1A0392
35F1A0393
36F1A0394
22
OBOZNAMENIE SA S VOZIDLOM

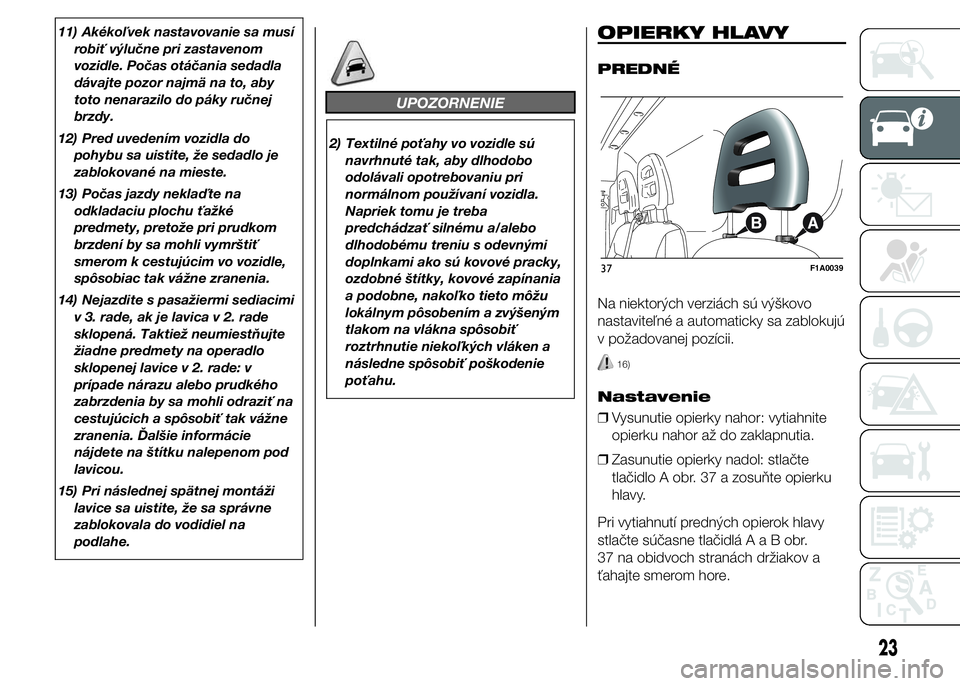

11) Akékoľvek nastavovanie sa musí
robiť výlučne pri zastavenom
vozidle. Počas otáčania sedadla
dávajte pozor najmä na to, aby
toto nenarazilo do páky ručnej
brzdy.
12) Pred uvedením vozidla do
pohybu sa uistite, že sedadlo je
zablokované na mieste.
13) Počas jazdy neklaďte na
odkladaciu plochu ťažké
predmety, pretože pri prudkom
brzdení by sa mohli vymrštiť
smerom k cestujúcim vo vozidle,
spôsobiac tak vážne zranenia.
14) Nejazdite s pasažiermi sediacimi
v 3. rade, ak je lavica v 2. rade
sklopená. Taktiež neumiestňujte
žiadne predmety na operadlo
sklopenej lavice v 2. rade: v
prípade nárazu alebo prudkého
zabrzdenia by sa mohli odraziť na
cestujúcich a spôsobiť tak vážne
zranenia. Ďalšie informácie
nájdete na štítku nalepenom pod
lavicou.
15) Pri následnej spätnej montáži
lavice sa uistite, že sa správne
zablokovala do vodidiel na
podlahe.
UPOZORNENIE
2) Textilné poťahy vo vozidle sú
navrhnuté tak, aby dlhodobo
odolávali opotrebovaniu pri
normálnom používaní vozidla.
Napriek tomu je treba
predchádzať silnému a/alebo
dlhodobému treniu s odevnými
doplnkami ako sú kovové pracky,
ozdobné štítky, kovové zapínania
a podobne, nakoľko tieto môžu
lokálnym pôsobením a zvýšeným
tlakom na vlákna spôsobiť
roztrhnutie niekoľkých vláken a
následne spôsobiť poškodenie
poťahu.
OPIERKY HLAVY
PREDNÉ
Na niektorých verziách sú výškovo
nastaviteľné a automaticky sa zablokujú
v požadovanej pozícii.
16)
Nastavenie
❒Vysunutie opierky nahor: vytiahnite
opierku nahor až do zaklapnutia.
❒Zasunutie opierky nadol: stlačte
tlačidlo A obr. 37 a zosuňte opierku
hlavy.
Pri vytiahnutí predných opierok hlavy
stlačte súčasne tlačidláAaBobr.
37 na obidvoch stranách držiakov a
ťahajte smerom hore.
37F1A0039
23

POZOR!
16) Nastavenia je možné robiť, len
pokiaľ vozidlo stojí a motor je
vypnutý. Opierky hlavy musia byť
nastavené tak, aby podopierali
hlavu a nie krk. Len v takom
prípade plnia svoju ochrannú
funkciu. Pre najlepšie využitie
ochrannej funkcie opierky hlavy
nastavte operadlo tak, aby ste
mali vzpriamený trup a hlavu čo
najbližšie k opierke.

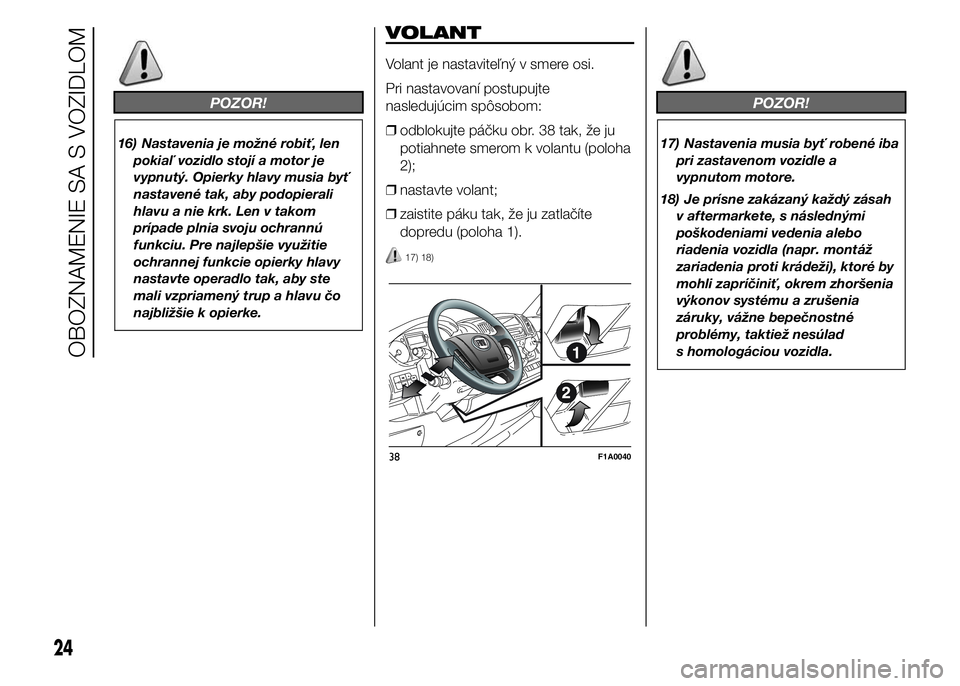

VOLANT
Volant je nastaviteľný v smere osi.
Pri nastavovaní postupujte
nasledujúcim spôsobom:
❒odblokujte páčku obr. 38 tak, že ju
potiahnete smerom k volantu (poloha
2);
❒nastavte volant;
❒zaistite páku tak, že ju zatlačíte
dopredu (poloha 1).
17) 18)
POZOR!
17) Nastavenia musia byť robené iba
pri zastavenom vozidle a
vypnutom motore.
18) Je prísne zakázaný každý zásah
v aftermarkete, s následnými
poškodeniami vedenia alebo
riadenia vozidla (napr. montáž
zariadenia proti krádeži), ktoré by
mohli zapríčiniť, okrem zhoršenia
výkonov systému a zrušenia
záruky, vážne bepečnostné
problémy, taktiež nesúlad
s homologáciou vozidla.
38F1A0040
24
OBOZNAMENIE SA S VOZIDLOM

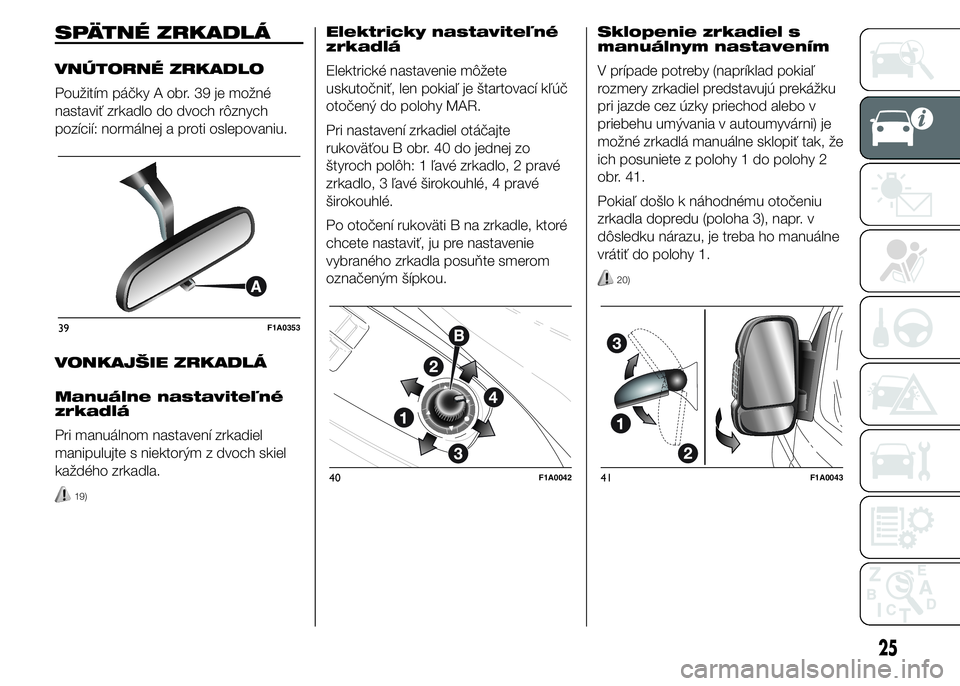

SPÄTNÉ ZRKADLÁ
VNÚTORNÉ ZRKADLO
Použitím páčky A obr. 39 je možné
nastaviť zrkadlo do dvoch rôznych
pozícií: normálnej a proti oslepovaniu.
VONKAJŠIE ZRKADLÁ
Manuálne nastaviteľné
zrkadlá
Pri manuálnom nastavení zrkadiel
manipulujte s niektorým z dvoch skiel
každého zrkadla.
19)
Elektricky nastaviteľné
zrkadlá
Elektrické nastavenie môžete
uskutočniť, len pokiaľ je štartovací kľúč
otočený do polohy MAR.
Pri nastavení zrkadiel otáčajte
rukoväťou B obr. 40 do jednej zo
štyroch polôh: 1 ľavé zrkadlo, 2 pravé
zrkadlo, 3 ľavé širokouhlé, 4 pravé
širokouhlé.
Po otočení rukoväti B na zrkadle, ktoré
chcete nastaviť, ju pre nastavenie
vybraného zrkadla posuňte smerom
označeným šípkou.Sklopenie zrkadiel s
manuálnym nastavením
V prípade potreby (napríklad pokiaľ
rozmery zrkadiel predstavujú prekážku
pri jazde cez úzky priechod alebo v
priebehu umývania v autoumyvárni) je
možné zrkadlá manuálne sklopiť tak, že
ich posuniete z polohy 1 do polohy 2
obr. 41.
Pokiaľ došlo k náhodnému otočeniu
zrkadla dopredu (poloha 3), napr. v
dôsledku nárazu, je treba ho manuálne
vrátiť do polohy 1.
20)
39F1A0353
40F1A004241F1A0043
25

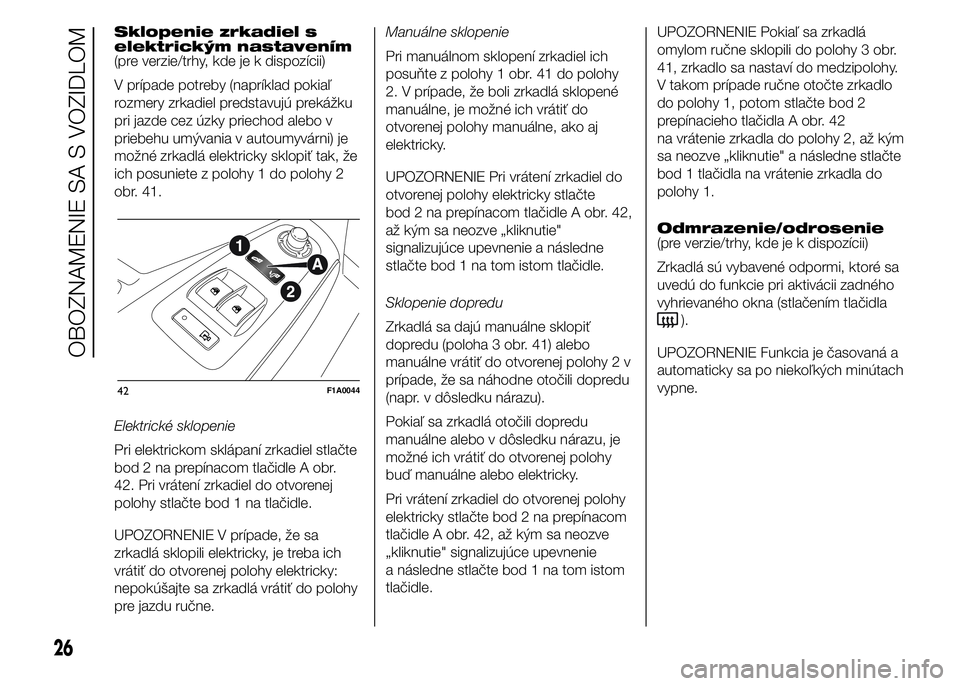

Sklopenie zrkadiel s
elektrickým nastavením
(pre verzie/trhy, kde je k dispozícii)
V prípade potreby (napríklad pokiaľ
rozmery zrkadiel predstavujú prekážku
pri jazde cez úzky priechod alebo v
priebehu umývania v autoumyvárni) je
možné zrkadlá elektricky sklopiť tak, že
ich posuniete z polohy 1 do polohy 2
obr. 41.
Elektrické sklopenie
Pri elektrickom sklápaní zrkadiel stlačte
bod 2 na prepínacom tlačidle A obr.
42. Pri vrátení zrkadiel do otvorenej
polohy stlačte bod 1 na tlačidle.
UPOZORNENIE V prípade, že sa
zrkadlá sklopili elektricky, je treba ich
vrátiť do otvorenej polohy elektricky:
nepokúšajte sa zrkadlá vrátiť do polohy
pre jazdu ručne.Manuálne sklopenie
Pri manuálnom sklopení zrkadiel ich
posuňte z polohy 1 obr. 41 do polohy
2. V prípade, že boli zrkadlá sklopené
manuálne, je možné ich vrátiť do
otvorenej polohy manuálne, ako aj
elektricky.
UPOZORNENIE Pri vrátení zrkadiel do
otvorenej polohy elektricky stlačte
bod 2 na prepínacom tlačidle A obr. 42,
až kým sa neozve „kliknutie"
signalizujúce upevnenie a následne
stlačte bod 1 na tom istom tlačidle.
Sklopenie dopredu
Zrkadlá sa dajú manuálne sklopiť
dopredu (poloha 3 obr. 41) alebo
manuálne vrátiť do otvorenej polohy 2 v
prípade, že sa náhodne otočili dopredu
(napr. v dôsledku nárazu).
Pokiaľ sa zrkadlá otočili dopredu
manuálne alebo v dôsledku nárazu, je
možné ich vrátiť do otvorenej polohy
buď manuálne alebo elektricky.
Pri vrátení zrkadiel do otvorenej polohy
elektricky stlačte bod 2 na prepínacom
tlačidle A obr. 42, až kým sa neozve
„kliknutie" signalizujúce upevnenie
a následne stlačte bod 1 na tom istom
tlačidle.UPOZORNENIE Pokiaľ sa zrkadlá
omylom ručne sklopili do polohy 3 obr.
41, zrkadlo sa nastaví do medzipolohy.
V takom prípade ručne otočte zrkadlo
do polohy 1, potom stlačte bod 2
prepínacieho tlačidla A obr. 42
na vrátenie zrkadla do polohy 2, až kým
sa neozve „kliknutie" a následne stlačte
bod 1 tlačidla na vrátenie zrkadla do
polohy 1.
Odmrazenie/odrosenie
(pre verzie/trhy, kde je k dispozícii)
Zrkadlá sú vybavené odpormi, ktoré sa
uvedú do funkcie pri aktivácii zadného
vyhrievaného okna (stlačením tlačidla
).
UPOZORNENIE Funkcia je časovaná a
automaticky sa po niekoľkých minútach
vypne.
42F1A0044
26
OBOZNAMENIE SA S VOZIDLOM
