ESP FIAT DUCATO BASE CAMPER 2016 Instructieboek (in Dutch)

Beste klant,
Wij feliciteren u en bedanken u dat u voor een Fiat Ducato hebt gekozen. Wij hebben dit boekje opgesteld om u te helpen alle kenmerken van
dit voertuig te leren kennen en het op de beste manier te gebruiken. Wij raden aan het aandachtig door te lezen voordat u voor de eerste
keer gaat rijden.
Dit boekje bevat informatie, tips en belangrijke waarschuwingen voor een juist gebruik van het voertuig, zodat u het maximum uit de
technologische eigenschappen van uw Fiat Ducato kunt halen. Dit boekje geeft tevens een beschrijving van de speciale kenmerken, essentiële
informatie over het correcte onderhoud van uw voertuig, alsmede tips voor veilig rijden.
Wij vragen u de waarschuwingen en aanwijzingen aandachtig te lezen die in de tekst gemarkeerd zijn met de volgende symbolen:
veiligheid van de inzittenden;
toestand van het voertuig;
milieubescherming.
OPMERKING Deze symbolen zijn, indien nodig, aan het einde van elke paragraaf weergegeven en gevolgd door een getal. Dat getal heeft
betrekking op de overeenkomstige waarschuwing aan het einde van het betreffende deel.
In het bijgevoegde Garantieboekje vindt u ook een beschrijving van de Diensten die Fiat haar klanten biedt, het Garantiecertificaat en de details
van de voorwaarden om de geldigheid ervan te behouden.
Wij zijn ervan overtuigd dat u met behulp van deze middelen spoedig vertrouwd zult raken met uw nieuwe auto en de service van de mensen
bij Fiat zult waarderen.
Veel leesplezier gewenst .. en goede reis!
Dit instructieboekje beschrijft alle versies van de Fiat Ducato. Derhalve dient uitsluitend de informatie in beschouwing te
worden genomen die betrekking heeft op het uitrustingsniveau, de motor en de versie die u gekocht hebt. De gegevens
in deze publicatie zijn slechts indicatief. FCA Italy S.p.A. kan op elk moment de in deze publicatie beschreven
specificaties van het automodel om technische of commerciële redenen wijzigen. Neem voor meer informatie contact op
met het Fiat Servicenetwerk.

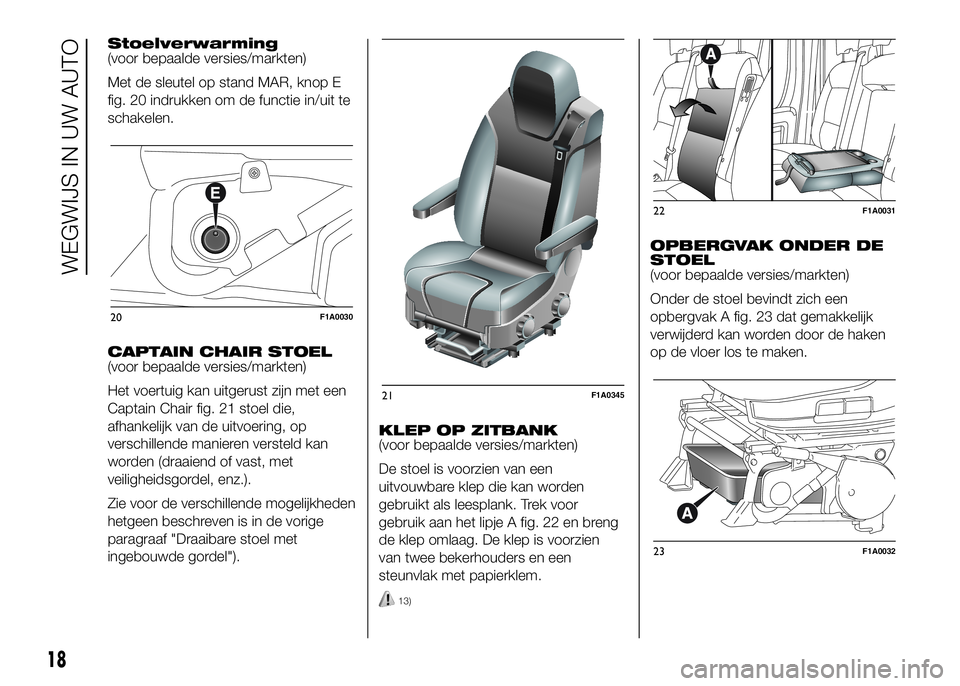

Stoelverwarming
(voor bepaalde versies/markten)
Met de sleutel op stand MAR, knop E
fig. 20 indrukken om de functie in/uit te
schakelen.
CAPTAIN CHAIR STOEL
(voor bepaalde versies/markten)
Het voertuig kan uitgerust zijn met een
Captain Chair fig. 21 stoel die,
afhankelijk van de uitvoering, op
verschillende manieren versteld kan
worden (draaiend of vast, met
veiligheidsgordel, enz.).
Zie voor de verschillende mogelijkheden
hetgeen beschreven is in de vorige
paragraaf "Draaibare stoel met
ingebouwde gordel").KLEP OP ZITBANK
(voor bepaalde versies/markten)
De stoel is voorzien van een
uitvouwbare klep die kan worden
gebruikt als leesplank. Trek voor
gebruik aan het lipje A fig. 22 en breng
de klep omlaag. De klep is voorzien
van twee bekerhouders en een
steunvlak met papierklem.
13)
OPBERGVAK ONDER DE
STOEL
(voor bepaalde versies/markten)
Onder de stoel bevindt zich een
opbergvak A fig. 23 dat gemakkelijk
verwijderd kan worden door de haken
op de vloer los te maken.
20F1A0030
21F1A0345
22F1A0031
23F1A0032
18
WEGWIJS IN UW AUTO

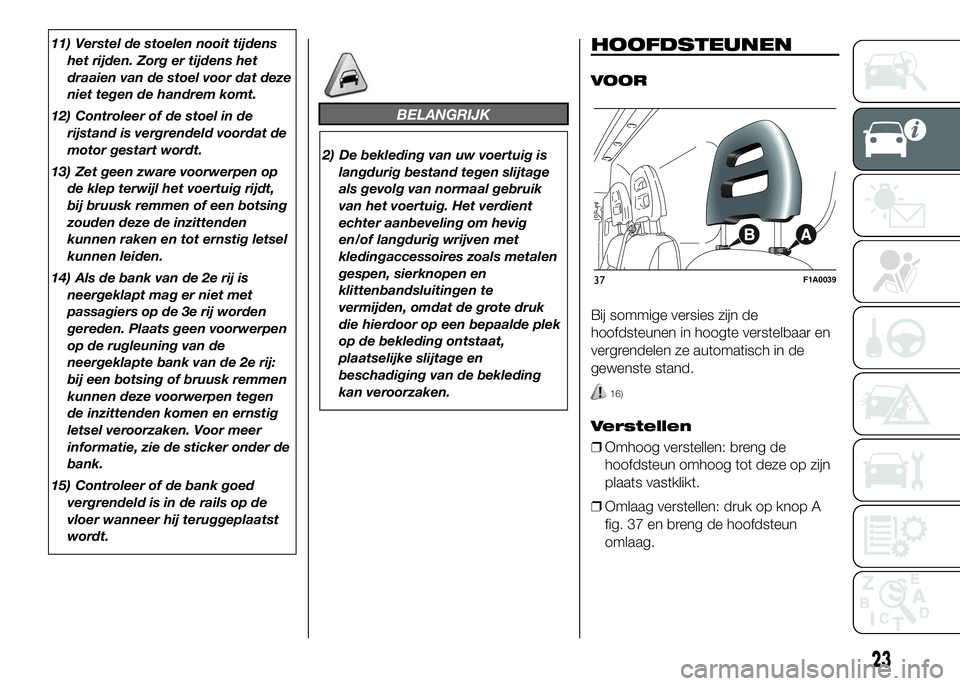

11) Verstel de stoelen nooit tijdens
het rijden. Zorg er tijdens het
draaien van de stoel voor dat deze
niet tegen de handrem komt.
12) Controleer of de stoel in de
rijstand is vergrendeld voordat de
motor gestart wordt.
13) Zet geen zware voorwerpen op
de klep terwijl het voertuig rijdt,
bij bruusk remmen of een botsing
zouden deze de inzittenden
kunnen raken en tot ernstig letsel
kunnen leiden.
14) Als de bank van de 2e rij is
neergeklapt mag er niet met
passagiers op de 3e rij worden
gereden. Plaats geen voorwerpen
op de rugleuning van de
neergeklapte bank van de 2e rij:
bij een botsing of bruusk remmen
kunnen deze voorwerpen tegen
de inzittenden komen en ernstig
letsel veroorzaken. Voor meer
informatie, zie de sticker onder de
bank.
15) Controleer of de bank goed
vergrendeld is in de rails op de
vloer wanneer hij teruggeplaatst
wordt.
BELANGRIJK
2) De bekleding van uw voertuig is
langdurig bestand tegen slijtage
als gevolg van normaal gebruik
van het voertuig. Het verdient
echter aanbeveling om hevig
en/of langdurig wrijven met
kledingaccessoires zoals metalen
gespen, sierknopen en
klittenbandsluitingen te
vermijden, omdat de grote druk
die hierdoor op een bepaalde plek
op de bekleding ontstaat,
plaatselijke slijtage en
beschadiging van de bekleding
kan veroorzaken.
HOOFDSTEUNEN
VOOR
Bij sommige versies zijn de
hoofdsteunen in hoogte verstelbaar en
vergrendelen ze automatisch in de
gewenste stand.
16)
Verstellen
❒Omhoog verstellen: breng de
hoofdsteun omhoog tot deze op zijn
plaats vastklikt.
❒Omlaag verstellen: druk op knop A
fig. 37 en breng de hoofdsteun
omlaag.
37F1A0039
23

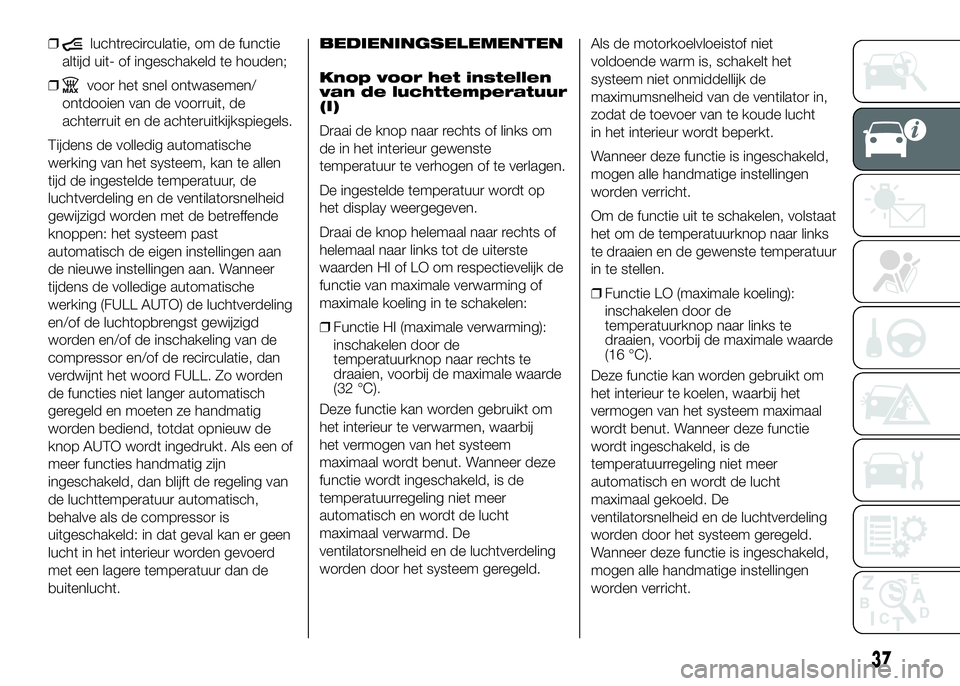

❒luchtrecirculatie, om de functie
altijd uit- of ingeschakeld te houden;
❒
voor het snel ontwasemen/
ontdooien van de voorruit, de
achterruit en de achteruitkijkspiegels.
Tijdens de volledig automatische
werking van het systeem, kan te allen
tijd de ingestelde temperatuur, de
luchtverdeling en de ventilatorsnelheid
gewijzigd worden met de betreffende
knoppen: het systeem past
automatisch de eigen instellingen aan
de nieuwe instellingen aan. Wanneer
tijdens de volledige automatische
werking (FULL AUTO) de luchtverdeling
en/of de luchtopbrengst gewijzigd
worden en/of de inschakeling van de
compressor en/of de recirculatie, dan
verdwijnt het woord FULL. Zo worden
de functies niet langer automatisch
geregeld en moeten ze handmatig
worden bediend, totdat opnieuw de
knop AUTO wordt ingedrukt. Als een of
meer functies handmatig zijn
ingeschakeld, dan blijft de regeling van
de luchttemperatuur automatisch,
behalve als de compressor is
uitgeschakeld: in dat geval kan er geen
lucht in het interieur worden gevoerd
met een lagere temperatuur dan de
buitenlucht.BEDIENINGSELEMENTEN
Knop voor het instellen
van de luchttemperatuur
(I)
Draai de knop naar rechts of links om
de in het interieur gewenste
temperatuur te verhogen of te verlagen.
De ingestelde temperatuur wordt op
het display weergegeven.
Draai de knop helemaal naar rechts of
helemaal naar links tot de uiterste
waarden HI of LO om respectievelijk de
functie van maximale verwarming of
maximale koeling in te schakelen:
❒Functie HI (maximale verwarming):
inschakelen door de
temperatuurknop naar rechts te
draaien, voorbij de maximale waarde
(32 °C).
Deze functie kan worden gebruikt om
het interieur te verwarmen, waarbij
het vermogen van het systeem
maximaal wordt benut. Wanneer deze
functie wordt ingeschakeld, is de
temperatuurregeling niet meer
automatisch en wordt de lucht
maximaal verwarmd. De
ventilatorsnelheid en de luchtverdeling
worden door het systeem geregeld.Als de motorkoelvloeistof niet
voldoende warm is, schakelt het
systeem niet onmiddellijk de
maximumsnelheid van de ventilator in,
zodat de toevoer van te koude lucht
in het interieur wordt beperkt.
Wanneer deze functie is ingeschakeld,
mogen alle handmatige instellingen
worden verricht.
Om de functie uit te schakelen, volstaat
het om de temperatuurknop naar links
te draaien en de gewenste temperatuur
in te stellen.
❒Functie LO (maximale koeling):
inschakelen door de
temperatuurknop naar links te
draaien, voorbij de maximale waarde
(16 °C).
Deze functie kan worden gebruikt om
het interieur te koelen, waarbij het
vermogen van het systeem maximaal
wordt benut. Wanneer deze functie
wordt ingeschakeld, is de
temperatuurregeling niet meer
automatisch en wordt de lucht
maximaal gekoeld. De
ventilatorsnelheid en de luchtverdeling
worden door het systeem geregeld.
Wanneer deze functie is ingeschakeld,
mogen alle handmatige instellingen
worden verricht.
37

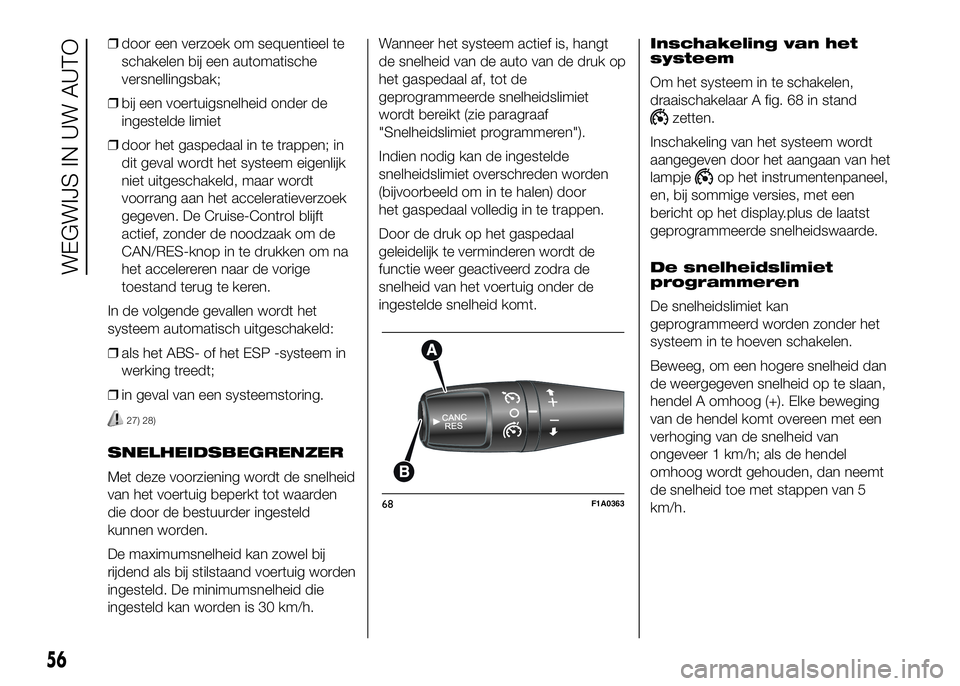

❒door een verzoek om sequentieel te
schakelen bij een automatische
versnellingsbak;
❒bij een voertuigsnelheid onder de
ingestelde limiet
❒door het gaspedaal in te trappen; in
dit geval wordt het systeem eigenlijk
niet uitgeschakeld, maar wordt
voorrang aan het acceleratieverzoek
gegeven. De Cruise-Control blijft
actief, zonder de noodzaak om de
CAN/RES-knop in te drukken om na
het accelereren naar de vorige
toestand terug te keren.
In de volgende gevallen wordt het
systeem automatisch uitgeschakeld:
❒als het ABS- of het ESP -systeem in
werking treedt;
❒in geval van een systeemstoring.
27) 28)
SNELHEIDSBEGRENZER
Met deze voorziening wordt de snelheid
van het voertuig beperkt tot waarden
die door de bestuurder ingesteld
kunnen worden.
De maximumsnelheid kan zowel bij
rijdend als bij stilstaand voertuig worden
ingesteld. De minimumsnelheid die
ingesteld kan worden is 30 km/h.Wanneer het systeem actief is, hangt
de snelheid van de auto van de druk op
het gaspedaal af, tot de
geprogrammeerde snelheidslimiet
wordt bereikt (zie paragraaf
"Snelheidslimiet programmeren").
Indien nodig kan de ingestelde
snelheidslimiet overschreden worden
(bijvoorbeeld om in te halen) door
het gaspedaal volledig in te trappen.
Door de druk op het gaspedaal
geleidelijk te verminderen wordt de
functie weer geactiveerd zodra de
snelheid van het voertuig onder de
ingestelde snelheid komt.Inschakeling van het
systeem
Om het systeem in te schakelen,
draaischakelaar A fig. 68 in stand
zetten.
Inschakeling van het systeem wordt
aangegeven door het aangaan van het
lampje
op het instrumentenpaneel,
en, bij sommige versies, met een
bericht op het display.plus de laatst
geprogrammeerde snelheidswaarde.
De snelheidslimiet
programmeren
De snelheidslimiet kan
geprogrammeerd worden zonder het
systeem in te hoeven schakelen.
Beweeg, om een hogere snelheid dan
de weergegeven snelheid op te slaan,
hendel A omhoog (+). Elke beweging
van de hendel komt overeen met een
verhoging van de snelheid van
ongeveer 1 km/h; als de hendel
omhoog wordt gehouden, dan neemt
de snelheid toe met stappen van 5
km/h.
68F1A0363
56
WEGWIJS IN UW AUTO

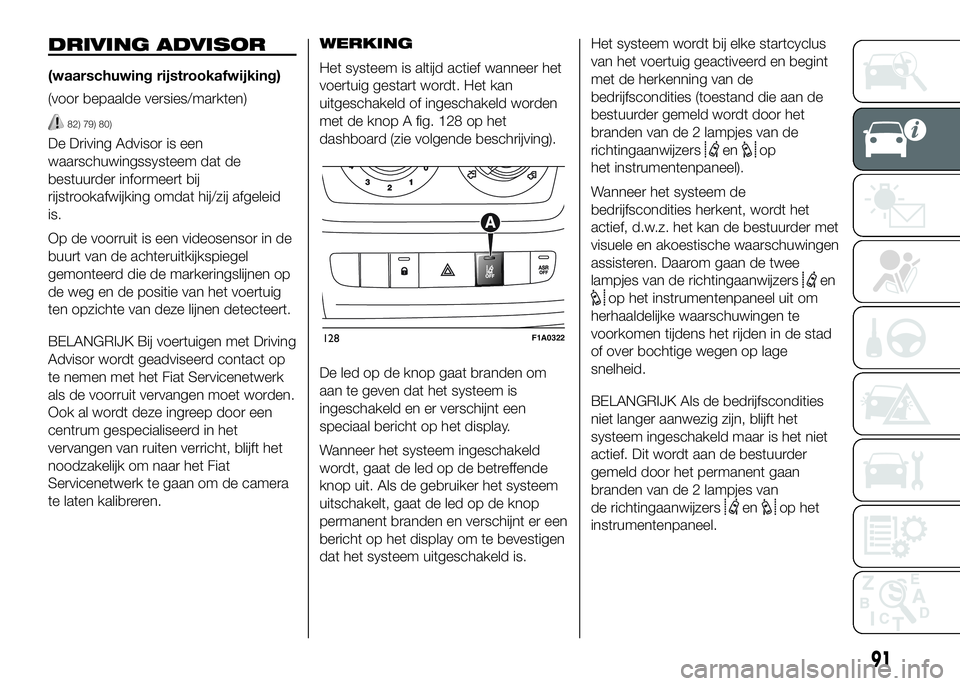

DRIVING ADVISOR
(waarschuwing rijstrookafwijking)
(voor bepaalde versies/markten)
82) 79) 80)
De Driving Advisor is een
waarschuwingssysteem dat de
bestuurder informeert bij
rijstrookafwijking omdat hij/zij afgeleid
is.
Op de voorruit is een videosensor in de
buurt van de achteruitkijkspiegel
gemonteerd die de markeringslijnen op
de weg en de positie van het voertuig
ten opzichte van deze lijnen detecteert.
BELANGRIJK Bij voertuigen met Driving
Advisor wordt geadviseerd contact op
te nemen met het Fiat Servicenetwerk
als de voorruit vervangen moet worden.
Ook al wordt deze ingreep door een
centrum gespecialiseerd in het
vervangen van ruiten verricht, blijft het
noodzakelijk om naar het Fiat
Servicenetwerk te gaan om de camera
te laten kalibreren.WERKING
Het systeem is altijd actief wanneer het
voertuig gestart wordt. Het kan
uitgeschakeld of ingeschakeld worden
met de knop A fig. 128 op het
dashboard (zie volgende beschrijving).
De led op de knop gaat branden om
aan te geven dat het systeem is
ingeschakeld en er verschijnt een
speciaal bericht op het display.
Wanneer het systeem ingeschakeld
wordt, gaat de led op de betreffende
knop uit. Als de gebruiker het systeem
uitschakelt, gaat de led op de knop
permanent branden en verschijnt er een
bericht op het display om te bevestigen
dat het systeem uitgeschakeld is.Het systeem wordt bij elke startcyclus
van het voertuig geactiveerd en begint
met de herkenning van de
bedrijfscondities (toestand die aan de
bestuurder gemeld wordt door het
branden van de 2 lampjes van de
richtingaanwijzersenop
het instrumentenpaneel).
Wanneer het systeem de
bedrijfscondities herkent, wordt het
actief, d.w.z. het kan de bestuurder met
visuele en akoestische waarschuwingen
assisteren. Daarom gaan de twee
lampjes van de richtingaanwijzers
en
op het instrumentenpaneel uit om
herhaaldelijke waarschuwingen te
voorkomen tijdens het rijden in de stad
of over bochtige wegen op lage
snelheid.
BELANGRIJK Als de bedrijfscondities
niet langer aanwezig zijn, blijft het
systeem ingeschakeld maar is het niet
actief. Dit wordt aan de bestuurder
gemeld door het permanent gaan
branden van de 2 lampjes van
de richtingaanwijzers
enop het
instrumentenpaneel.
128F1A0322
91

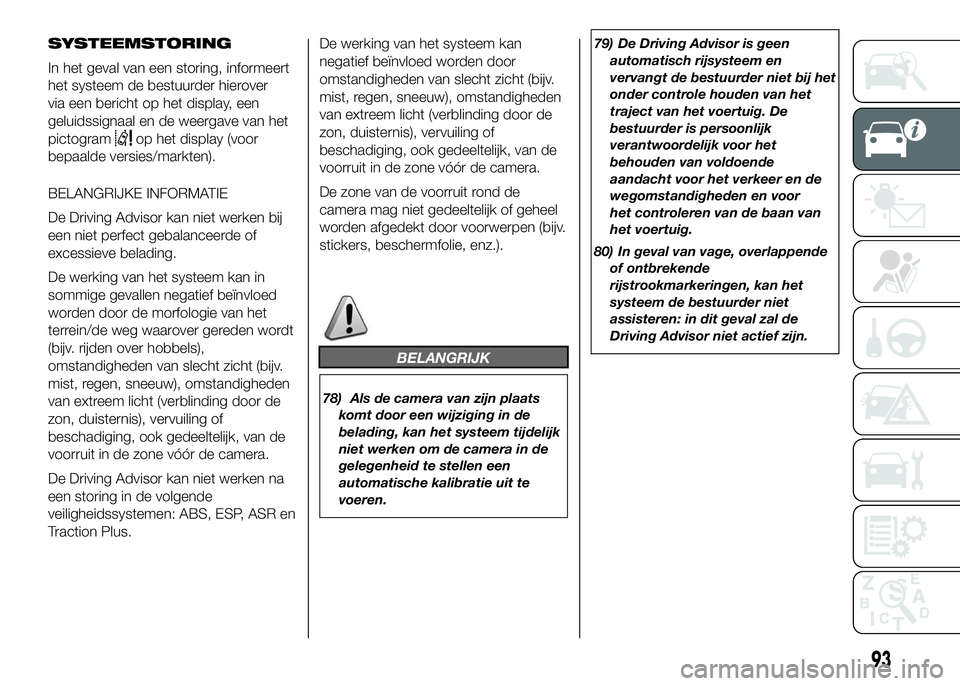

SYSTEEMSTORING
In het geval van een storing, informeert
het systeem de bestuurder hierover
via een bericht op het display, een
geluidssignaal en de weergave van het
pictogram
op het display (voor
bepaalde versies/markten).
BELANGRIJKE INFORMATIE
De Driving Advisor kan niet werken bij
een niet perfect gebalanceerde of
excessieve belading.
De werking van het systeem kan in
sommige gevallen negatief beïnvloed
worden door de morfologie van het
terrein/de weg waarover gereden wordt
(bijv. rijden over hobbels),
omstandigheden van slecht zicht (bijv.
mist, regen, sneeuw), omstandigheden
van extreem licht (verblinding door de
zon, duisternis), vervuiling of
beschadiging, ook gedeeltelijk, van de
voorruit in de zone vóór de camera.
De Driving Advisor kan niet werken na
een storing in de volgende
veiligheidssystemen: ABS, ESP, ASR en
Traction Plus.De werking van het systeem kan
negatief beïnvloed worden door
omstandigheden van slecht zicht (bijv.
mist, regen, sneeuw), omstandigheden
van extreem licht (verblinding door de
zon, duisternis), vervuiling of
beschadiging, ook gedeeltelijk, van de
voorruit in de zone vóór de camera.
De zone van de voorruit rond de
camera mag niet gedeeltelijk of geheel
worden afgedekt door voorwerpen (bijv.
stickers, beschermfolie, enz.).
BELANGRIJK
78) Als de camera van zijn plaats
komt door een wijziging in de
belading, kan het systeem tijdelijk
niet werken om de camera in de
gelegenheid te stellen een
automatische kalibratie uit te
voeren.79) De Driving Advisor is geen
automatisch rijsysteem en
vervangt de bestuurder niet bij het
onder controle houden van het
traject van het voertuig. De
bestuurder is persoonlijk
verantwoordelijk voor het
behouden van voldoende
aandacht voor het verkeer en de
wegomstandigheden en voor
het controleren van de baan van
het voertuig.
80) In geval van vage, overlappende
of ontbrekende
rijstrookmarkeringen, kan het
systeem de bestuurder niet
assisteren: in dit geval zal de
Driving Advisor niet actief zijn.
93

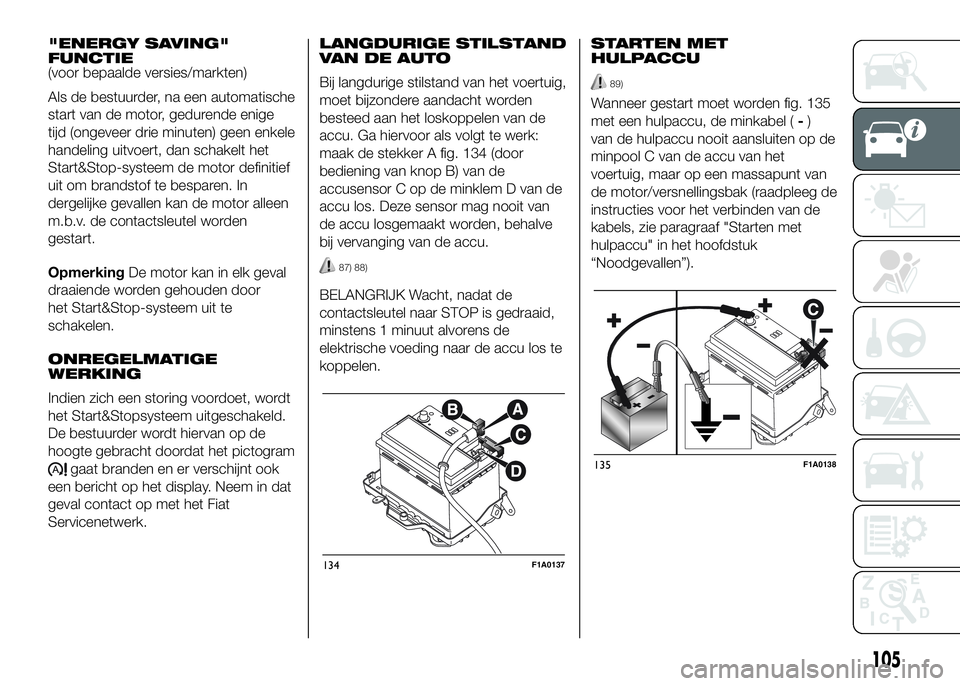

"ENERGY SAVING"
FUNCTIE
(voor bepaalde versies/markten)
Als de bestuurder, na een automatische
start van de motor, gedurende enige
tijd (ongeveer drie minuten) geen enkele
handeling uitvoert, dan schakelt het
Start&Stop-systeem de motor definitief
uit om brandstof te besparen. In
dergelijke gevallen kan de motor alleen
m.b.v. de contactsleutel worden
gestart.
OpmerkingDe motor kan in elk geval
draaiende worden gehouden door
het Start&Stop-systeem uit te
schakelen.
ONREGELMATIGE
WERKING
Indien zich een storing voordoet, wordt
het Start&Stopsysteem uitgeschakeld.
De bestuurder wordt hiervan op de
hoogte gebracht doordat het pictogram
gaat branden en er verschijnt ook
een bericht op het display. Neem in dat
geval contact op met het Fiat
Servicenetwerk.LANGDURIGE STILSTAND
VAN DE AUTO
Bij langdurige stilstand van het voertuig,
moet bijzondere aandacht worden
besteed aan het loskoppelen van de
accu. Ga hiervoor als volgt te werk:
maak de stekker A fig. 134 (door
bediening van knop B) van de
accusensor C op de minklem D van de
accu los. Deze sensor mag nooit van
de accu losgemaakt worden, behalve
bij vervanging van de accu.
87) 88)
BELANGRIJK Wacht, nadat de
contactsleutel naar STOP is gedraaid,
minstens 1 minuut alvorens de
elektrische voeding naar de accu los te
koppelen.STARTEN MET
HULPACCU
89)
Wanneer gestart moet worden fig. 135
met een hulpaccu, de minkabel (-)
van de hulpaccu nooit aansluiten op de
minpool C van de accu van het
voertuig, maar op een massapunt van
de motor/versnellingsbak (raadpleeg de
instructies voor het verbinden van de
kabels, zie paragraaf "Starten met
hulpaccu" in het hoofdstuk
“Noodgevallen”).
134F1A0137
135F1A0138
105

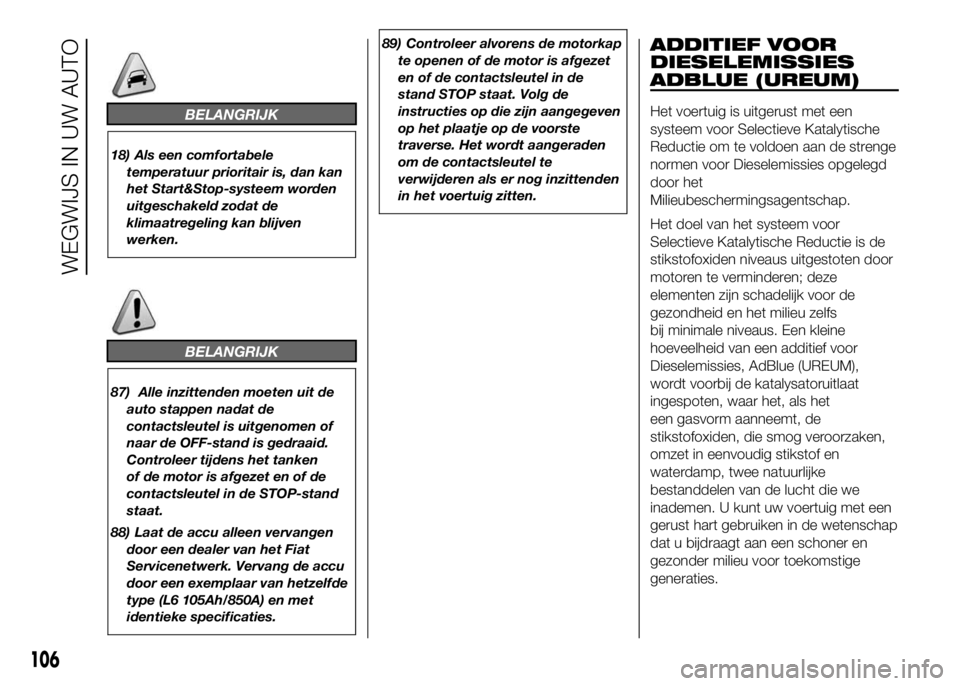

BELANGRIJK
18) Als een comfortabele
temperatuur prioritair is, dan kan
het Start&Stop-systeem worden
uitgeschakeld zodat de
klimaatregeling kan blijven
werken.
BELANGRIJK
87) Alle inzittenden moeten uit de
auto stappen nadat de
contactsleutel is uitgenomen of
naar de OFF-stand is gedraaid.
Controleer tijdens het tanken
of de motor is afgezet en of de
contactsleutel in de STOP-stand
staat.
88) Laat de accu alleen vervangen
door een dealer van het Fiat
Servicenetwerk. Vervang de accu
door een exemplaar van hetzelfde
type (L6 105Ah/850A) en met
identieke specificaties.89) Controleer alvorens de motorkap
te openen of de motor is afgezet
en of de contactsleutel in de
stand STOP staat. Volg de
instructies op die zijn aangegeven
op het plaatje op de voorste
traverse. Het wordt aangeraden
om de contactsleutel te
verwijderen als er nog inzittenden
in het voertuig zitten.
ADDITIEF VOOR
DIESELEMISSIES
ADBLUE (UREUM)
Het voertuig is uitgerust met een
systeem voor Selectieve Katalytische
Reductie om te voldoen aan de strenge
normen voor Dieselemissies opgelegd
door het
Milieubeschermingsagentschap.
Het doel van het systeem voor
Selectieve Katalytische Reductie is de
stikstofoxiden niveaus uitgestoten door
motoren te verminderen; deze
elementen zijn schadelijk voor de
gezondheid en het milieu zelfs
bij minimale niveaus. Een kleine
hoeveelheid van een additief voor
Dieselemissies, AdBlue (UREUM),
wordt voorbij de katalysatoruitlaat
ingespoten, waar het, als het
een gasvorm aanneemt, de
stikstofoxiden, die smog veroorzaken,
omzet in eenvoudig stikstof en
waterdamp, twee natuurlijke
bestanddelen van de lucht die we
inademen. U kunt uw voertuig met een
gerust hart gebruiken in de wetenschap
dat u bijdraagt aan een schoner en
gezonder milieu voor toekomstige
generaties.
106
WEGWIJS IN UW AUTO

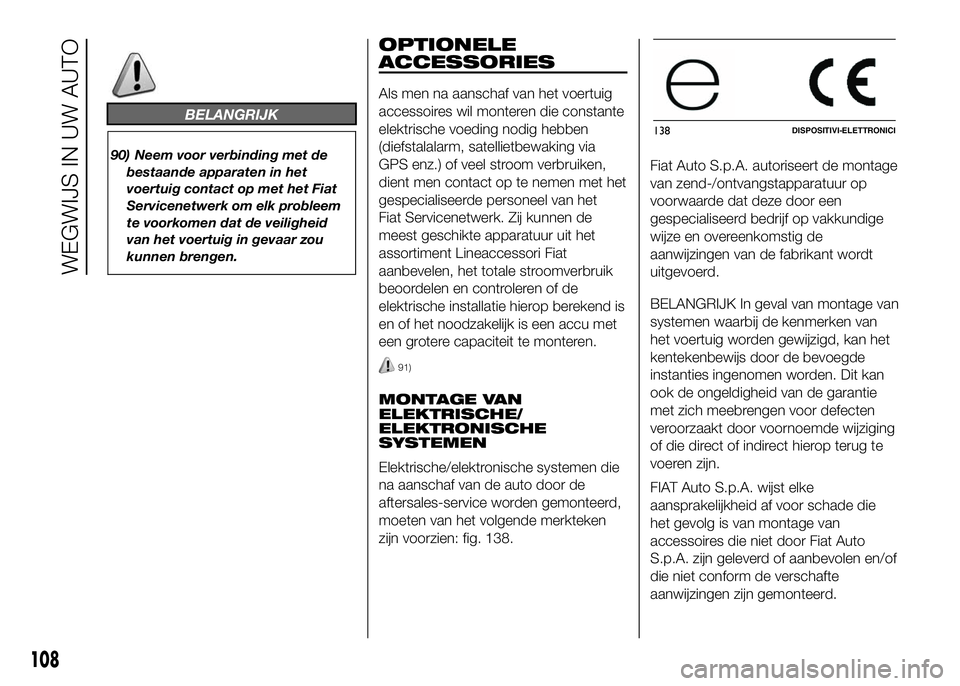

BELANGRIJK
90) Neem voor verbinding met de
bestaande apparaten in het
voertuig contact op met het Fiat
Servicenetwerk om elk probleem
te voorkomen dat de veiligheid
van het voertuig in gevaar zou
kunnen brengen.
OPTIONELE
ACCESSORIES
Als men na aanschaf van het voertuig
accessoires wil monteren die constante
elektrische voeding nodig hebben
(diefstalalarm, satellietbewaking via
GPS enz.) of veel stroom verbruiken,
dient men contact op te nemen met het
gespecialiseerde personeel van het
Fiat Servicenetwerk. Zij kunnen de
meest geschikte apparatuur uit het
assortiment Lineaccessori Fiat
aanbevelen, het totale stroomverbruik
beoordelen en controleren of de
elektrische installatie hierop berekend is
en of het noodzakelijk is een accu met
een grotere capaciteit te monteren.
91)
MONTAGE VAN
ELEKTRISCHE/
ELEKTRONISCHE
SYSTEMEN
Elektrische/elektronische systemen die
na aanschaf van de auto door de
aftersales-service worden gemonteerd,
moeten van het volgende merkteken
zijn voorzien: fig. 138.Fiat Auto S.p.A. autoriseert de montage
van zend-/ontvangstapparatuur op
voorwaarde dat deze door een
gespecialiseerd bedrijf op vakkundige
wijze en overeenkomstig de
aanwijzingen van de fabrikant wordt
uitgevoerd.
BELANGRIJK In geval van montage van
systemen waarbij de kenmerken van
het voertuig worden gewijzigd, kan het
kentekenbewijs door de bevoegde
instanties ingenomen worden. Dit kan
ook de ongeldigheid van de garantie
met zich meebrengen voor defecten
veroorzaakt door voornoemde wijziging
of die direct of indirect hierop terug te
voeren zijn.
FIAT Auto S.p.A. wijst elke
aansprakelijkheid af voor schade die
het gevolg is van montage van
accessoires die niet door Fiat Auto
S.p.A. zijn geleverd of aanbevolen en/of
die niet conform de verschafte
aanwijzingen zijn gemonteerd.
138DISPOSITIVI-ELETTRONICI
108
WEGWIJS IN UW AUTO
