TPMS FIAT DUCATO BASE CAMPER 2016 Instrukcja obsługi (in Polish)

POZNAWANIE SAMOCHODU
Najlepiej od tego miejsca zacząć
poznawanie swojego nowego
samochodu.
Czytana przez Państwa instrukcja w
łatwy i bezpośredni sposób opisuje, jak
jest on skonstruowany i jak działa.
Dlatego zalecamy Państwu zapoznanie
się z tym dokumentem, siedząc
wygodnie w samochodzie, by mogli
Państwo w bezpośredni sposób
sprawdzić opisane w nim poszczególne
funkcje samochodu.SYMBOLE ........................................ 10
SYSTEM FIAT CODE......................... 10
KLUCZYKI ........................................ 11
ALARM ELEKTRONICZNY ................ 13
WYŁĄCZNIK ZAPŁONU .................... 14
SIEDZENIA........................................ 15
ZAGŁÓWKI ....................................... 24
KIEROWNICA ................................... 24
LUSTERKA WSTECZNE ................... 25
OGRZEWANIE I WENTYLACJA......... 28
WYLOTY POWIETRZA ...................... 29
ELEMENTY STEROWANIA
OGRZEWANIEM I WENTYLACJĄ...... 29
KLIMATYZACJA MANUALNA............ 32
KLIMATYZACJA AUTOMATYCZNA ... 35
DODATKOWA NAGRZEWNICA......... 41
NIEZALEŻNA NAGRZEWNICA
DODATKOWA ................................... 42
ŚWIATŁA ZEWNĘTRZNE .................. 48
CZYSZCZENIE SZYB ........................ 52
CRUISE CONTROL (REGULATOR
STAŁEJ PRĘDKOŚCI) ....................... 54
LAMPY SUFITOWE ........................... 58
ELEMENTY STEROWANIA ............... 60
WYŁĄCZNIK BLOKOWANIA PALIWA
......................................................... 63
WYPOSAŻENIE WNĘTRZA .............. 64
TACHOGRAF .................................... 69
SPEED BLOCK ................................. 70ZAWIESZENIA PNEUMATYCZNE
SAMOPOZIOMUJĄCE ...................... 70
DRZWI .............................................. 71
PODNOŚNIKI SZYB .......................... 77
POKRYWA KOMORY SILNIKA.......... 78
BAGAŻNIK DACHOWY/NA NARTY .. 80
REFLEKTORY ................................... 81
SYSTEM ABS ................................... 82
SYSTEM ESC (ELECTRONIC
STABILITY CONTROL) ...................... 83
SYSTEM TRACTION PLUS ............... 88
SYSTEM TPMS (TYRE PRESSURE
MONITORING SYSTEM) ................... 89
DRIVING ADVISOR ........................... 92
KAMERA TYLNA (PARKVIEW®
REAR BACK UP CAMERA) ............... 98
TRAFFIC SIGN RECOGNITION ......... 100
SYSTEM EOBD................................. 102
CZUJNIKI PARKOWANIA .................. 102
SYSTEM START&STOP .................... 105
DODATEK OGRANICZAJĄCY
EMISJE Z SILNIKÓW DIESLA
ADBLUE (WODNY ROZTWÓR
MOCZNIKA) ...................................... 108
RADIOODTWARZACZ....................... 109
AKCESORIA ZAKUPIONE PRZEZ
UŻYTKOWNIKA ................................ 110
TANKOWANIE SAMOCHODU ........... 112
OCHRONA ŚRODOWISKA ............... 118
9

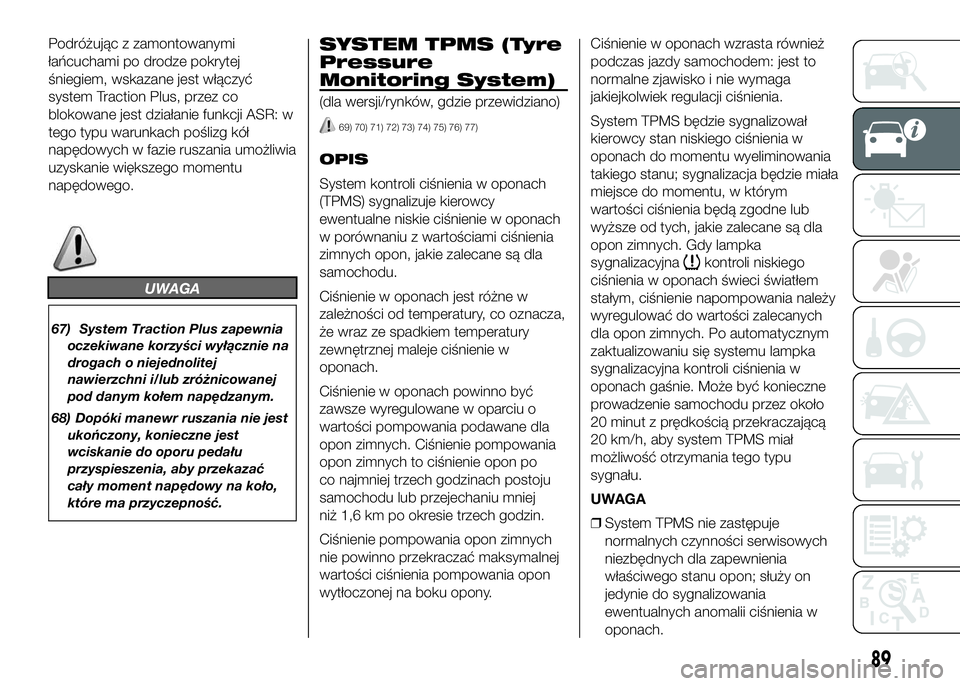

Podróżując z zamontowanymi
łańcuchami po drodze pokrytej
śniegiem, wskazane jest włączyć
system Traction Plus, przez co
blokowane jest działanie funkcji ASR: w
tego typu warunkach poślizg kół
napędowych w fazie ruszania umożliwia
uzyskanie większego momentu
napędowego.
UWAGA
67) System Traction Plus zapewnia
oczekiwane korzyści wyłącznie na
drogach o niejednolitej
nawierzchni i/lub zróżnicowanej
pod danym kołem napędzanym.
68) Dopóki manewr ruszania nie jest
ukończony, konieczne jest
wciskanie do oporu pedału
przyspieszenia, aby przekazać
cały moment napędowy na koło,
które ma przyczepność.
SYSTEM TPMS (Tyre
Pressure
Monitoring System)
(dla wersji/rynków, gdzie przewidziano)
69) 70) 71) 72) 73) 74) 75) 76) 77)
OPIS
System kontroli ciśnienia w oponach
(TPMS) sygnalizuje kierowcy
ewentualne niskie ciśnienie w oponach
w porównaniu z wartościami ciśnienia
zimnych opon, jakie zalecane są dla
samochodu.
Ciśnienie w oponach jest różne w
zależności od temperatury, co oznacza,
że wraz ze spadkiem temperatury
zewnętrznej maleje ciśnienie w
oponach.
Ciśnienie w oponach powinno być
zawsze wyregulowane w oparciu o
wartości pompowania podawane dla
opon zimnych. Ciśnienie pompowania
opon zimnych to ciśnienie opon po
co najmniej trzech godzinach postoju
samochodu lub przejechaniu mniej
niż 1,6 km po okresie trzech godzin.
Ciśnienie pompowania opon zimnych
nie powinno przekraczać maksymalnej
wartości ciśnienia pompowania opon
wytłoczonej na boku opony.Ciśnienie w oponach wzrasta również
podczas jazdy samochodem: jest to
normalne zjawisko i nie wymaga
jakiejkolwiek regulacji ciśnienia.
System TPMS będzie sygnalizował
kierowcy stan niskiego ciśnienia w
oponach do momentu wyeliminowania
takiego stanu; sygnalizacja będzie miała
miejsce do momentu, w którym
wartości ciśnienia będą zgodne lub
wyższe od tych, jakie zalecane są dla
opon zimnych. Gdy lampka
sygnalizacyjna
kontroli niskiego
ciśnienia w oponach świeci światłem
stałym, ciśnienie napompowania należy
wyregulować do wartości zalecanych
dla opon zimnych. Po automatycznym
zaktualizowaniu się systemu lampka
sygnalizacyjna kontroli ciśnienia w
oponach gaśnie. Może być konieczne
prowadzenie samochodu przez około
20 minut z prędkością przekraczającą
20 km/h, aby system TPMS miał
możliwość otrzymania tego typu
sygnału.
UWAGA
❒System TPMS nie zastępuje
normalnych czynności serwisowych
niezbędnych dla zapewnienia
właściwego stanu opon; służy on
jedynie do sygnalizowania
ewentualnych anomalii ciśnienia w
oponach.
89

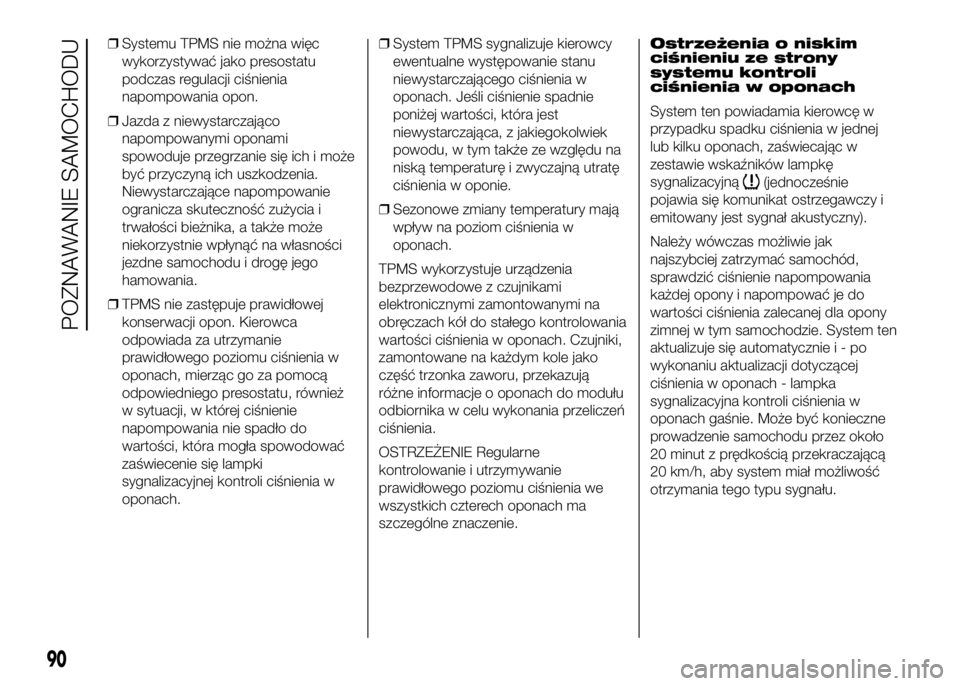

❒Systemu TPMS nie można więc
wykorzystywać jako presostatu
podczas regulacji ciśnienia
napompowania opon.
❒Jazda z niewystarczająco
napompowanymi oponami
spowoduje przegrzanie się ich i może
być przyczyną ich uszkodzenia.
Niewystarczające napompowanie
ogranicza skuteczność zużycia i
trwałości bieżnika, a także może
niekorzystnie wpłynąć na własności
jezdne samochodu i drogę jego
hamowania.
❒TPMS nie zastępuje prawidłowej
konserwacji opon. Kierowca
odpowiada za utrzymanie
prawidłowego poziomu ciśnienia w
oponach, mierząc go za pomocą
odpowiedniego presostatu, również
w sytuacji, w której ciśnienie
napompowania nie spadło do
wartości, która mogła spowodować
zaświecenie się lampki
sygnalizacyjnej kontroli ciśnienia w
oponach.❒System TPMS sygnalizuje kierowcy
ewentualne występowanie stanu
niewystarczającego ciśnienia w
oponach. Jeśli ciśnienie spadnie
poniżej wartości, która jest
niewystarczająca, z jakiegokolwiek
powodu, w tym także ze względu na
niską temperaturę i zwyczajną utratę
ciśnienia w oponie.
❒Sezonowe zmiany temperatury mają
wpływ na poziom ciśnienia w
oponach.
TPMS wykorzystuje urządzenia
bezprzewodowe z czujnikami
elektronicznymi zamontowanymi na
obręczach kół do stałego kontrolowania
wartości ciśnienia w oponach. Czujniki,
zamontowane na każdym kole jako
część trzonka zaworu, przekazują
różne informacje o oponach do modułu
odbiornika w celu wykonania przeliczeń
ciśnienia.
OSTRZEŻENIE Regularne
kontrolowanie i utrzymywanie
prawidłowego poziomu ciśnienia we
wszystkich czterech oponach ma
szczególne znaczenie.Ostrzeżenia o niskim
ciśnieniu ze strony
systemu kontroli
ciśnienia w oponach
System ten powiadamia kierowcę w
przypadku spadku ciśnienia w jednej
lub kilku oponach, zaświecając w
zestawie wskaźników lampkę
sygnalizacyjną
(jednocześnie
pojawia się komunikat ostrzegawczy i
emitowany jest sygnał akustyczny).
Należy wówczas możliwie jak
najszybciej zatrzymać samochód,
sprawdzić ciśnienie napompowania
każdej opony i napompować je do
wartości ciśnienia zalecanej dla opony
zimnej w tym samochodzie. System ten
aktualizuje się automatyczniei-po
wykonaniu aktualizacji dotyczącej
ciśnienia w oponach - lampka
sygnalizacyjna kontroli ciśnienia w
oponach gaśnie. Może być konieczne
prowadzenie samochodu przez około
20 minut z prędkością przekraczającą
20 km/h, aby system miał możliwość
otrzymania tego typu sygnału.
90
POZNAWANIE SAMOCHODU

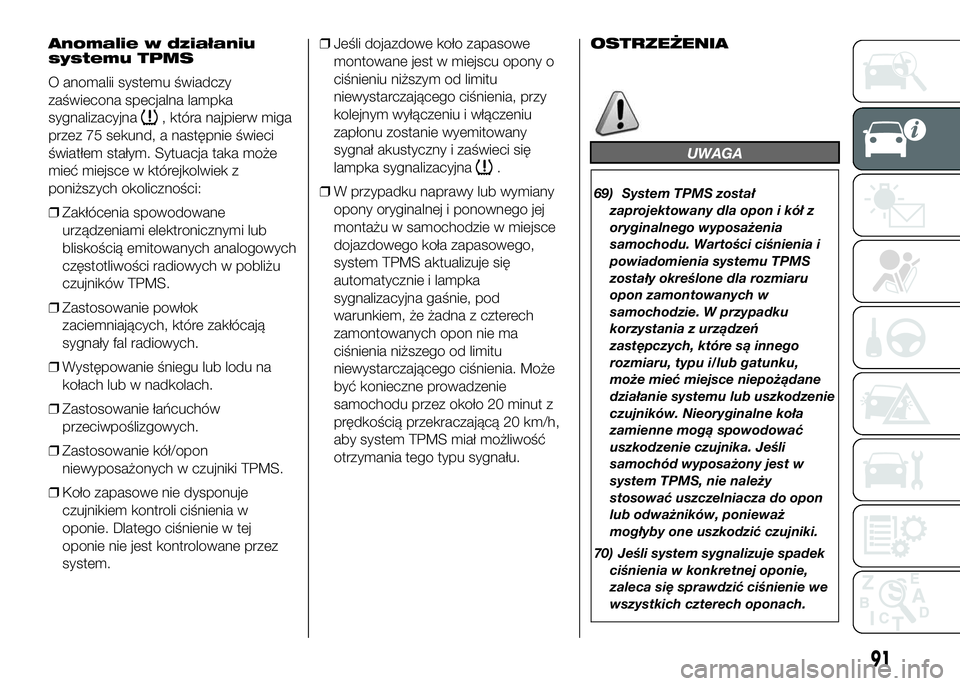

Anomalie w działaniu
systemu TPMS
O anomalii systemu świadczy
zaświecona specjalna lampka
sygnalizacyjna
, która najpierw miga
przez 75 sekund, a następnie świeci
światłem stałym. Sytuacja taka może
mieć miejsce w którejkolwiek z
poniższych okoliczności:
❒Zakłócenia spowodowane
urządzeniami elektronicznymi lub
bliskością emitowanych analogowych
częstotliwości radiowych w pobliżu
czujników TPMS.
❒Zastosowanie powłok
zaciemniających, które zakłócają
sygnały fal radiowych.
❒Występowanie śniegu lub lodu na
kołach lub w nadkolach.
❒Zastosowanie łańcuchów
przeciwpoślizgowych.
❒Zastosowanie kół/opon
niewyposażonych w czujniki TPMS.
❒Koło zapasowe nie dysponuje
czujnikiem kontroli ciśnienia w
oponie. Dlatego ciśnienie w tej
oponie nie jest kontrolowane przez
system.❒Jeśli dojazdowe koło zapasowe
montowane jest w miejscu opony o
ciśnieniu niższym od limitu
niewystarczającego ciśnienia, przy
kolejnym wyłączeniu i włączeniu
zapłonu zostanie wyemitowany
sygnał akustyczny i zaświeci się
lampka sygnalizacyjna
.
❒W przypadku naprawy lub wymiany
opony oryginalnej i ponownego jej
montażu w samochodzie w miejsce
dojazdowego koła zapasowego,
system TPMS aktualizuje się
automatycznie i lampka
sygnalizacyjna gaśnie, pod
warunkiem, że żadna z czterech
zamontowanych opon nie ma
ciśnienia niższego od limitu
niewystarczającego ciśnienia. Może
być konieczne prowadzenie
samochodu przez około 20 minut z
prędkością przekraczającą 20 km/h,
aby system TPMS miał możliwość
otrzymania tego typu sygnału.OSTRZEŻENIAUWAGA
69) System TPMS został
zaprojektowany dla opon i kół z
oryginalnego wyposażenia
samochodu. Wartości ciśnienia i
powiadomienia systemu TPMS
zostały określone dla rozmiaru
opon zamontowanych w
samochodzie. W przypadku
korzystania z urządzeń
zastępczych, które są innego
rozmiaru, typu i/lub gatunku,
może mieć miejsce niepożądane
działanie systemu lub uszkodzenie
czujników. Nieoryginalne koła
zamienne mogą spowodować
uszkodzenie czujnika. Jeśli
samochód wyposażony jest w
system TPMS, nie należy
stosować uszczelniacza do opon
lub odważników, ponieważ
mogłyby one uszkodzić czujniki.
70) Jeśli system sygnalizuje spadek
ciśnienia w konkretnej oponie,
zaleca się sprawdzić ciśnienie we
wszystkich czterech oponach.
91

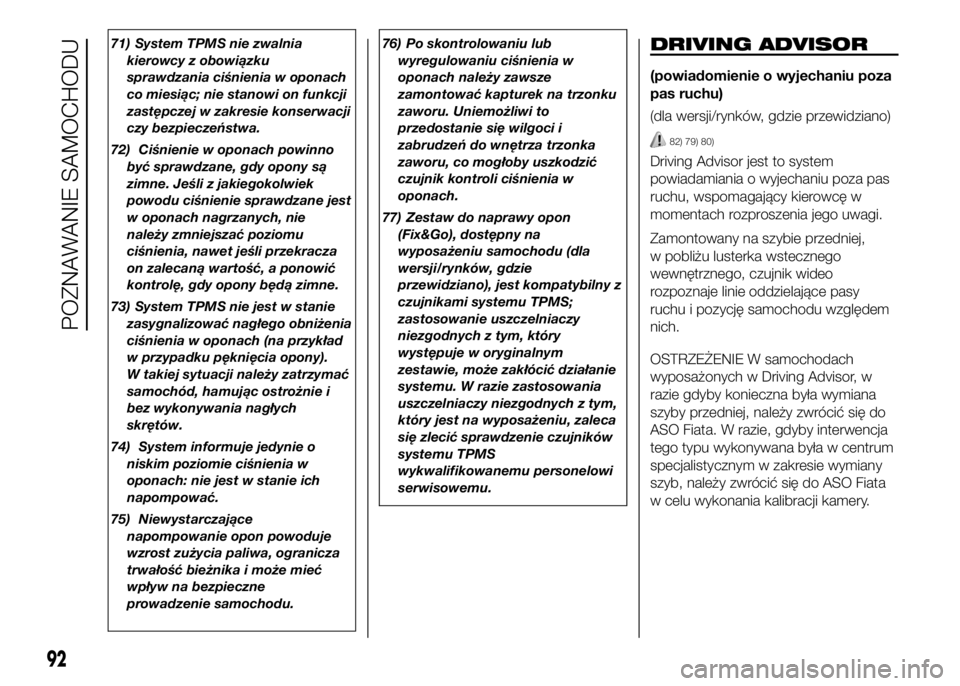

71) System TPMS nie zwalnia
kierowcy z obowiązku
sprawdzania ciśnienia w oponach
co miesiąc; nie stanowi on funkcji
zastępczej w zakresie konserwacji
czy bezpieczeństwa.
72) Ciśnienie w oponach powinno
być sprawdzane, gdy opony są
zimne. Jeśli z jakiegokolwiek
powodu ciśnienie sprawdzane jest
w oponach nagrzanych, nie
należy zmniejszać poziomu
ciśnienia, nawet jeśli przekracza
on zalecaną wartość, a ponowić
kontrolę, gdy opony będą zimne.
73) System TPMS nie jest w stanie
zasygnalizować nagłego obniżenia
ciśnienia w oponach (na przykład
w przypadku pęknięcia opony).
W takiej sytuacji należy zatrzymać
samochód, hamując ostrożnie i
bez wykonywania nagłych
skrętów.
74) System informuje jedynie o
niskim poziomie ciśnienia w
oponach: nie jest w stanie ich
napompować.
75) Niewystarczające
napompowanie opon powoduje
wzrost zużycia paliwa, ogranicza
trwałość bieżnika i może mieć
wpływ na bezpieczne
prowadzenie samochodu.76) Po skontrolowaniu lub
wyregulowaniu ciśnienia w
oponach należy zawsze
zamontować kapturek na trzonku
zaworu. Uniemożliwi to
przedostanie się wilgoci i
zabrudzeń do wnętrza trzonka
zaworu, co mogłoby uszkodzić
czujnik kontroli ciśnienia w
oponach.
77) Zestaw do naprawy opon
(Fix&Go), dostępny na
wyposażeniu samochodu (dla
wersji/rynków, gdzie
przewidziano), jest kompatybilny z
czujnikami systemu TPMS;
zastosowanie uszczelniaczy
niezgodnych z tym, który
występuje w oryginalnym
zestawie, może zakłócić działanie
systemu. W razie zastosowania
uszczelniaczy niezgodnych z tym,
który jest na wyposażeniu, zaleca
się zlecić sprawdzenie czujników
systemu TPMS
wykwalifikowanemu personelowi
serwisowemu.DRIVING ADVISOR
(powiadomienie o wyjechaniu poza
pas ruchu)
(dla wersji/rynków, gdzie przewidziano)
82) 79) 80)
Driving Advisor jest to system
powiadamiania o wyjechaniu poza pas
ruchu, wspomagający kierowcę w
momentach rozproszenia jego uwagi.
Zamontowany na szybie przedniej,
w pobliżu lusterka wstecznego
wewnętrznego, czujnik wideo
rozpoznaje linie oddzielające pasy
ruchu i pozycję samochodu względem
nich.
OSTRZEŻENIE W samochodach
wyposażonych w Driving Advisor, w
razie gdyby konieczna była wymiana
szyby przedniej, należy zwrócić się do
ASO Fiata. W razie, gdyby interwencja
tego typu wykonywana była w centrum
specjalistycznym w zakresie wymiany
szyb, należy zwrócić się do ASO Fiata
w celu wykonania kalibracji kamery.
92
POZNAWANIE SAMOCHODU

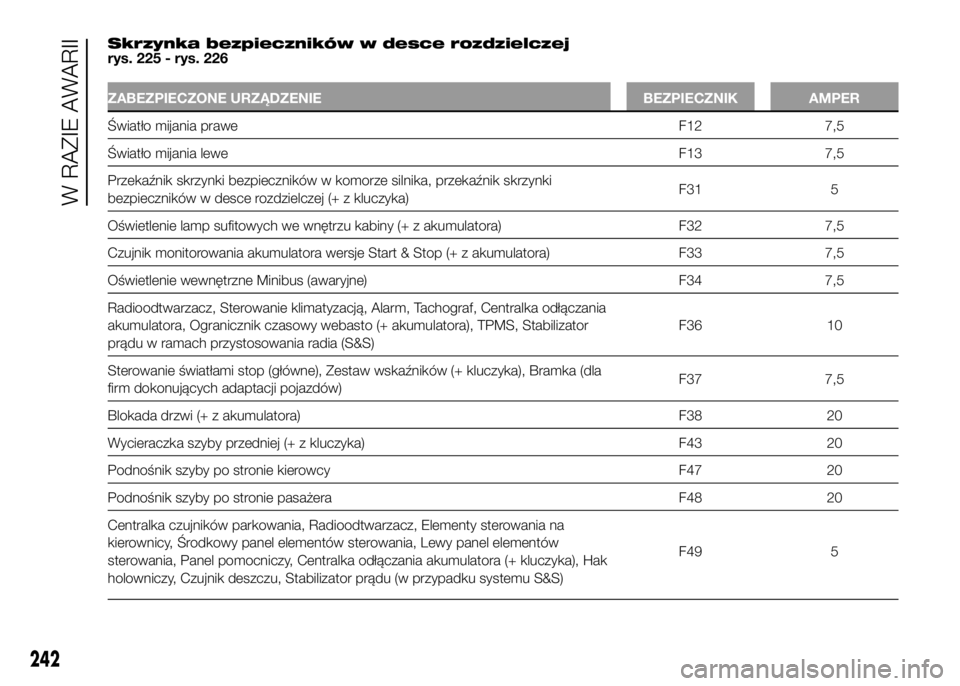

Skrzynka bezpieczników w desce rozdzielczej
rys. 225 - rys. 226
ZABEZPIECZONE URZĄDZENIE BEZPIECZNIK AMPER
Światło mijania prawe F12 7,5
Światło mijania leweF13 7,5
Przekaźnik skrzynki bezpieczników w komorze silnika, przekaźnik skrzynki
bezpieczników w desce rozdzielczej (+ z kluczyka)F31 5
Oświetlenie lamp sufitowych we wnętrzu kabiny (+ z akumulatora) F32 7,5
Czujnik monitorowania akumulatora wersje Start & Stop (+ z akumulatora) F33 7,5
Oświetlenie wewnętrzne Minibus (awaryjne) F34 7,5
Radioodtwarzacz, Sterowanie klimatyzacją, Alarm, Tachograf, Centralka odłączania
akumulatora, Ogranicznik czasowy webasto (+ akumulatora), TPMS, Stabilizator
prądu w ramach przystosowania radia (S&S)F36 10
Sterowanie światłami stop (główne), Zestaw wskaźników (+ kluczyka), Bramka (dla
firm dokonujących adaptacji pojazdów)F37 7,5
Blokada drzwi (+ z akumulatora) F38 20
Wycieraczka szyby przedniej (+ z kluczyka) F43 20
Podnośnik szyby po stronie kierowcy F47 20
Podnośnik szyby po stronie pasażera F48 20
Centralka czujników parkowania, Radioodtwarzacz, Elementy sterowania na
kierownicy, Środkowy panel elementów sterowania, Lewy panel elementów
sterowania, Panel pomocniczy, Centralka odłączania akumulatora (+ kluczyka), Hak
holowniczy, Czujnik deszczu, Stabilizator prądu (w przypadku systemu S&S)F49 5
242

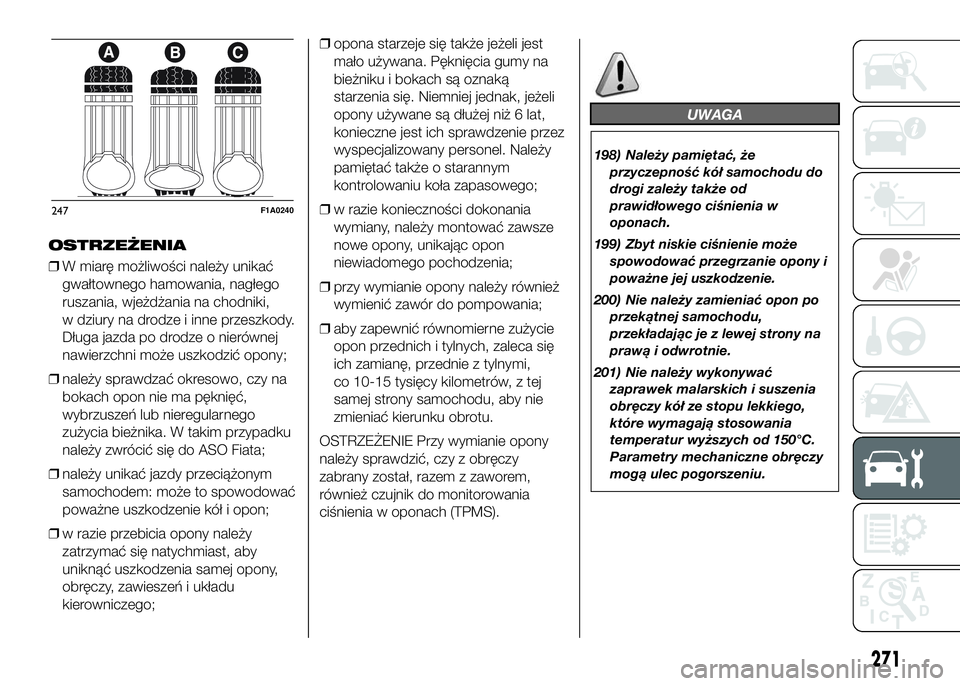

W RAZIE AWARII

OSTRZEŻENIA
❒W miarę możliwości należy unikać
gwałtownego hamowania, nagłego
ruszania, wjeżdżania na chodniki,
w dziury na drodze i inne przeszkody.
Długa jazda po drodze o nierównej
nawierzchni może uszkodzić opony;
❒należy sprawdzać okresowo, czy na
bokach opon nie ma pęknięć,
wybrzuszeń lub nieregularnego
zużycia bieżnika. W takim przypadku
należy zwrócić się do ASO Fiata;
❒należy unikać jazdy przeciążonym
samochodem: może to spowodować
poważne uszkodzenie kół i opon;
❒w razie przebicia opony należy
zatrzymać się natychmiast, aby
uniknąć uszkodzenia samej opony,
obręczy, zawieszeń i układu
kierowniczego;❒opona starzeje się także jeżeli jest
mało używana. Pęknięcia gumy na
bieżniku i bokach są oznaką
starzenia się. Niemniej jednak, jeżeli
opony używane są dłużej niż 6 lat,
konieczne jest ich sprawdzenie przez
wyspecjalizowany personel. Należy
pamiętać także o starannym
kontrolowaniu koła zapasowego;
❒w razie konieczności dokonania
wymiany, należy montować zawsze
nowe opony, unikając opon
niewiadomego pochodzenia;
❒przy wymianie opony należy również
wymienić zawór do pompowania;
❒aby zapewnić równomierne zużycie
opon przednich i tylnych, zaleca się
ich zamianę, przednie z tylnymi,
co 10-15 tysięcy kilometrów, z tej
samej strony samochodu, aby nie
zmieniać kierunku obrotu.
OSTRZEŻENIE Przy wymianie opony
należy sprawdzić, czy z obręczy
zabrany został, razem z zaworem,
również czujnik do monitorowania
ciśnienia w oponach (TPMS).
UWAGA
198) Należy pamiętać, że
przyczepność kół samochodu do
drogi zależy także od
prawidłowego ciśnienia w
oponach.
199) Zbyt niskie ciśnienie może
spowodować przegrzanie opony i
poważne jej uszkodzenie.
200) Nie należy zamieniać opon po
przekątnej samochodu,
przekładając je z lewej strony na
prawą i odwrotnie.
201) Nie należy wykonywać
zaprawek malarskich i suszenia
obręczy kół ze stopu lekkiego,
które wymagają stosowania
temperatur wyższych od 150°C.
Parametry mechaniczne obręczy
mogą ulec pogorszeniu.
247F1A0240
271

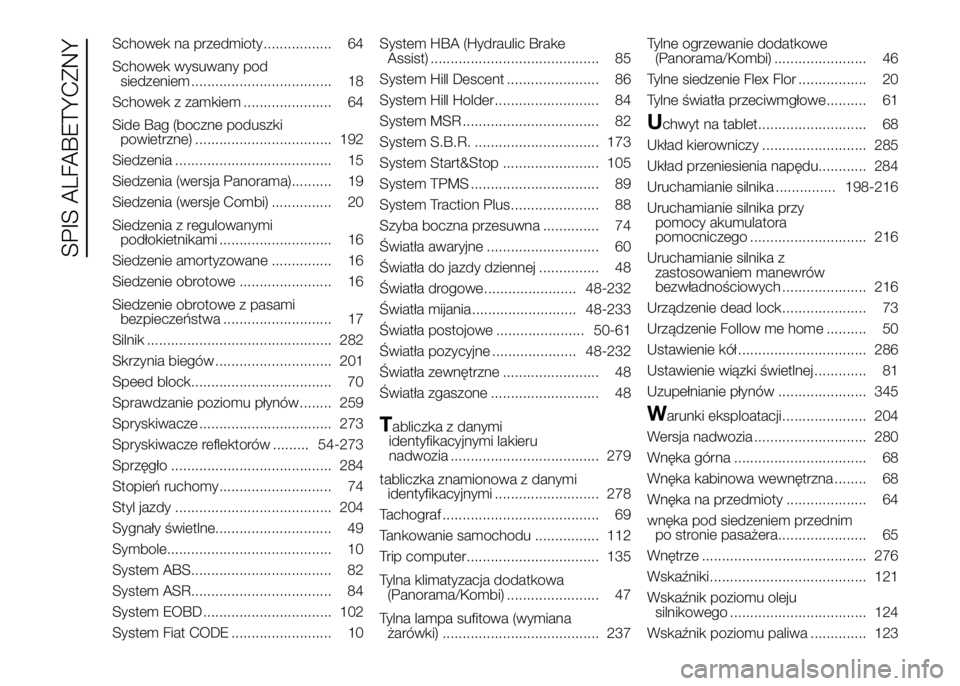

Schowek na przedmioty................. 64
Schowek wysuwany pod
siedzeniem ................................... 18
Schowek z zamkiem ...................... 64
Side Bag (boczne poduszki
powietrzne) .................................. 192
Siedzenia ....................................... 15
Siedzenia (wersja Panorama).......... 19
Siedzenia (wersje Combi) ............... 20
Siedzenia z regulowanymi
podłokietnikami ............................ 16
Siedzenie amortyzowane ............... 16
Siedzenie obrotowe ....................... 16
Siedzenie obrotowe z pasami
bezpieczeństwa ........................... 17
Silnik .............................................. 282
Skrzynia biegów ............................. 201
Speed block................................... 70
Sprawdzanie poziomu płynów........ 259
Spryskiwacze ................................. 273
Spryskiwacze reflektorów ......... 54-273
Sprzęgło ........................................ 284
Stopień ruchomy............................ 74
Styl jazdy ....................................... 204
Sygnały świetlne............................. 49
Symbole......................................... 10
System ABS................................... 82
System ASR................................... 84
System EOBD ................................ 102
System Fiat CODE ......................... 10System HBA (Hydraulic Brake
Assist) .......................................... 85
System Hill Descent ....................... 86
System Hill Holder.......................... 84
System MSR .................................. 82
System S.B.R. ............................... 173
System Start&Stop ........................ 105
System TPMS ................................ 89
System Traction Plus...................... 88
Szyba boczna przesuwna .............. 74
Światła awaryjne ............................ 60
Światła do jazdy dziennej ............... 48
Światła drogowe....................... 48-232
Światła mijania.......................... 48-233
Światła postojowe ...................... 50-61
Światła pozycyjne ..................... 48-232
Światła zewnętrzne ........................ 48
Światła zgaszone ........................... 48
Tabliczka z danymi
identyfikacyjnymi lakieru
nadwozia ..................................... 279
tabliczka znamionowa z danymi
identyfikacyjnymi .......................... 278
Tachograf ....................................... 69
Tankowanie samochodu ................ 112
Trip computer................................. 135
Tylna klimatyzacja dodatkowa
(Panorama/Kombi) ....................... 47
Tylna lampa sufitowa (wymiana
żarówki) ....................................... 237Tylne ogrzewanie dodatkowe
(Panorama/Kombi) ....................... 46
Tylne siedzenie Flex Flor ................. 20
Tylne światła przeciwmgłowe.......... 61
Uchwyt na tablet........................... 68
Układ kierowniczy .......................... 285
Układ przeniesienia napędu............ 284
Uruchamianie silnika ............... 198-216
Uruchamianie silnika przy
pomocy akumulatora
pomocniczego ............................. 216
Uruchamianie silnika z
zastosowaniem manewrów
bezwładnościowych ..................... 216
Urządzenie dead lock..................... 73
Urządzenie Follow me home .......... 50
Ustawienie kół ................................ 286
Ustawienie wiązki świetlnej ............. 81
Uzupełnianie płynów ...................... 345
Warunki eksploatacji..................... 204
Wersja nadwozia ............................ 280
Wnęka górna ................................. 68
Wnęka kabinowa wewnętrzna ........ 68
Wnęka na przedmioty .................... 64
wnęka pod siedzeniem przednim
po stronie pasażera...................... 65
Wnętrze ......................................... 276
Wskaźniki....................................... 121
Wskaźnik poziomu oleju
silnikowego .................................. 124
Wskaźnik poziomu paliwa .............. 123
SPIS ALFABETYCZNY
