nádrž FIAT DUCATO BASE CAMPER 2016 Návod k použití a údržbě (in Czech)

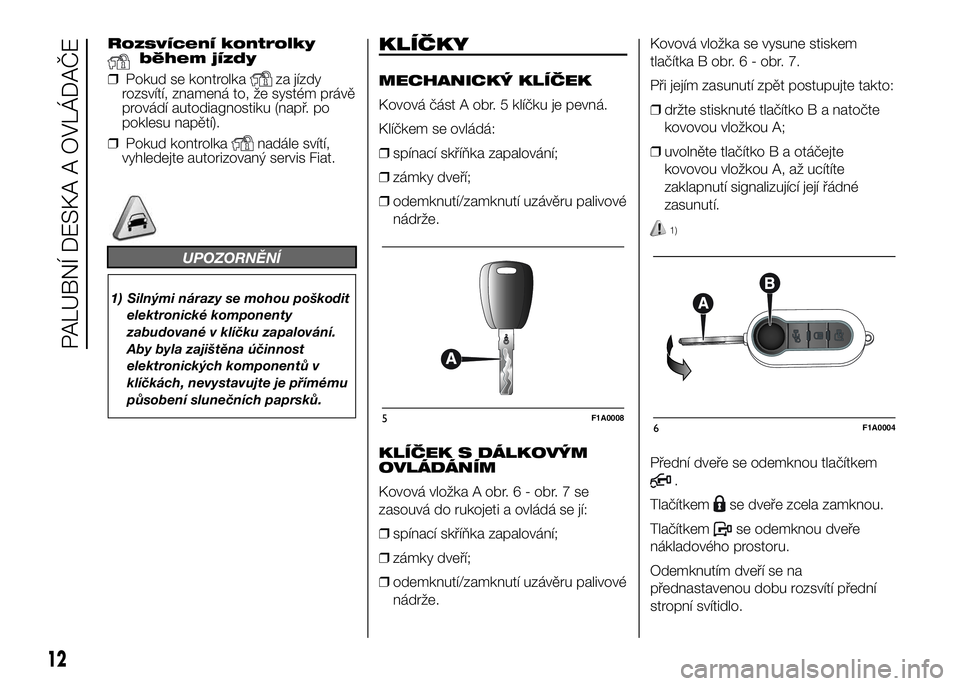

Rozsvícení kontrolkyběhem jízdy
❒Pokud se kontrolka
za jízdy
rozsvítí, znamená to, že systém právě
provádí autodiagnostiku (např. po
poklesu napětí).
❒Pokud kontrolka
nadále svítí,
vyhledejte autorizovaný servis Fiat.
UPOZORNĚNÍ
1) Silnými nárazy se mohou poškodit
elektronické komponenty
zabudované v klíčku zapalování.
Aby byla zajištěna účinnost
elektronických komponentů v
klíčkách, nevystavujte je přímému
působení slunečních paprsků.
.
KLÍČKY
MECHANICKÝ KLÍČEK
Kovová část A obr. 5 klíčku je pevná.
Klíčkem se ovládá:
❒spínací skříňka zapalování;
❒zámky dveří;
❒odemknutí/zamknutí uzávěru palivové
nádrže.
KLÍČEK S DÁLKOVÝM
OVLÁDÁNÍM
Kovová vložka A obr.6-obr.7se
zasouvá do rukojeti a ovládá se jí:
❒spínací skříňka zapalování;
❒zámky dveří;
❒odemknutí/zamknutí uzávěru palivové
nádrže.Kovová vložka se vysune stiskem
tlačítka B obr.6-obr.7.
Při jejím zasunutí zpět postupujte takto:
❒držte stisknuté tlačítko B a natočte
kovovou vložkou A;
❒uvolněte tlačítko B a otáčejte
kovovou vložkou A, až ucítíte
zaklapnutí signalizující její řádné
zasunutí.
1)
Přední dveře se odemknou tlačítkem
.
Tlačítkem
se dveře zcela zamknou.
Tlačítkem
se odemknou dveře
nákladového prostoru.
Odemknutím dveří se na
přednastavenou dobu rozsvítí přední
stropní svítidlo.
5F1A00086F1A0004
12
PALUBNÍ DESKA A OVLÁDAČE

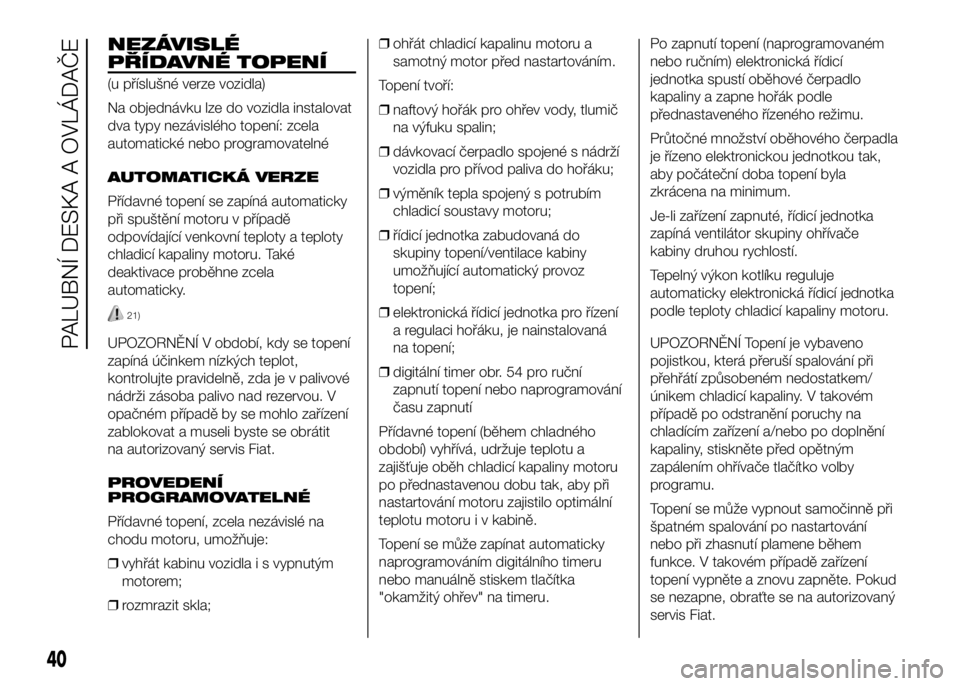

NEZÁVISLÉ
PŘÍDAVNÉ TOPENÍ
(u příslušné verze vozidla)
Na objednávku lze do vozidla instalovat
dva typy nezávislého topení: zcela
automatické nebo programovatelné
AUTOMATICKÁ VERZE
Přídavné topení se zapíná automaticky
při spuštění motoru v případě
odpovídající venkovní teploty a teploty
chladicí kapaliny motoru. Také
deaktivace proběhne zcela
automaticky.
21)
UPOZORNĚNÍ V období, kdy se topení
zapíná účinkem nízkých teplot,
kontrolujte pravidelně, zda je v palivové
nádrži zásoba palivo nad rezervou. V
opačném případě by se mohlo zařízení
zablokovat a museli byste se obrátit
na autorizovaný servis Fiat.
PROVEDENÍ
PROGRAMOVATELNÉ
Přídavné topení, zcela nezávislé na
chodu motoru, umožňuje:
❒vyhřát kabinu vozidla i s vypnutým
motorem;
❒rozmrazit skla;❒ohřát chladicí kapalinu motoru a
samotný motor před nastartováním.
Topení tvoří:
❒naftový hořák pro ohřev vody, tlumič
na výfuku spalin;
❒dávkovací čerpadlo spojené s nádrží
vozidla pro přívod paliva do hořáku;
❒výměník tepla spojený s potrubím
chladicí soustavy motoru;
❒řídicí jednotka zabudovaná do
skupiny topení/ventilace kabiny
umožňující automatický provoz
topení;
❒elektronická řídicí jednotka pro řízení
a regulaci hořáku, je nainstalovaná
na topení;
❒digitální timer obr. 54 pro ruční
zapnutí topení nebo naprogramování
času zapnutí
Přídavné topení (během chladného
období) vyhřívá, udržuje teplotu a
zajišťuje oběh chladicí kapaliny motoru
po přednastavenou dobu tak, aby při
nastartování motoru zajistilo optimální
teplotu motoru i v kabině.
Topení se může zapínat automaticky
naprogramováním digitálního timeru
nebo manuálně stiskem tlačítka
"okamžitý ohřev" na timeru.Po zapnutí topení (naprogramovaném
nebo ručním) elektronická řídicí
jednotka spustí oběhové čerpadlo
kapaliny a zapne hořák podle
přednastaveného řízeného režimu.
Průtočné množství oběhového čerpadla
je řízeno elektronickou jednotkou tak,
aby počáteční doba topení byla
zkrácena na minimum.
Je-li zařízení zapnuté, řídicí jednotka
zapíná ventilátor skupiny ohřívače
kabiny druhou rychlostí.
Tepelný výkon kotlíku reguluje
automaticky elektronická řídicí jednotka
podle teploty chladicí kapaliny motoru.
UPOZORNĚNÍ Topení je vybaveno
pojistkou, která přeruší spalování při
přehřátí způsobeném nedostatkem/
únikem chladicí kapaliny. V takovém
případě po odstranění poruchy na
chladícím zařízení a/nebo po doplnění
kapaliny, stiskněte před opětným
zapálením ohřívače tlačítko volby
programu.
Topení se může vypnout samočinně při
špatném spalování po nastartování
nebo při zhasnutí plamene během
funkce. V takovém případě zařízení
topení vypněte a znovu zapněte. Pokud
se nezapne, obraťte se na autorizovaný
servis Fiat.
40
PALUBNÍ DESKA A OVLÁDAČE

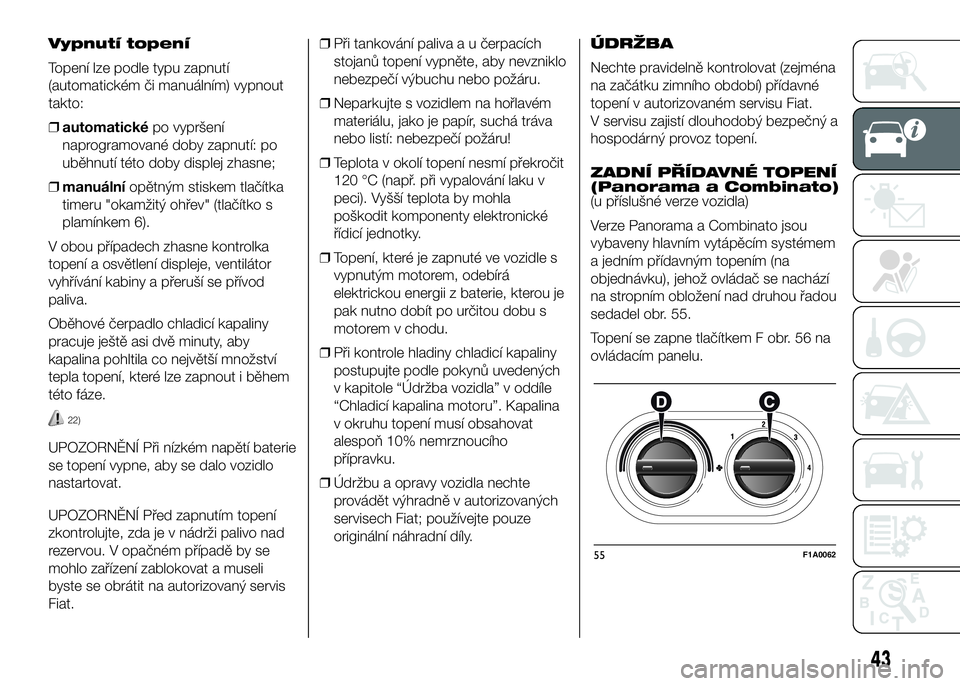

Vypnutí topení
Topení lze podle typu zapnutí
(automatickém či manuálním) vypnout
takto:
❒automaticképo vypršení
naprogramované doby zapnutí: po
uběhnutí této doby displej zhasne;
❒manuálníopětným stiskem tlačítka
timeru "okamžitý ohřev" (tlačítko s
plamínkem 6).
V obou případech zhasne kontrolka
topení a osvětlení displeje, ventilátor
vyhřívání kabiny a přeruší se přívod
paliva.
Oběhové čerpadlo chladicí kapaliny
pracuje ještě asi dvě minuty, aby
kapalina pohltila co největší množství
tepla topení, které lze zapnout i během
této fáze.
22)
UPOZORNĚNÍ Při nízkém napětí baterie
se topení vypne, aby se dalo vozidlo
nastartovat.
UPOZORNĚNÍ Před zapnutím topení
zkontrolujte, zda je v nádrži palivo nad
rezervou. V opačném případě by se
mohlo zařízení zablokovat a museli
byste se obrátit na autorizovaný servis
Fiat.❒Při tankování paliva a u čerpacích
stojanů topení vypněte, aby nevzniklo
nebezpečí výbuchu nebo požáru.
❒Neparkujte s vozidlem na hořlavém
materiálu, jako je papír, suchá tráva
nebo listí: nebezpečí požáru!
❒Teplota v okolí topení nesmí překročit
120 °C (např. při vypalování laku v
peci). Vyšší teplota by mohla
poškodit komponenty elektronické
řídicí jednotky.
❒Topení, které je zapnuté ve vozidle s
vypnutým motorem, odebírá
elektrickou energii z baterie, kterou je
pak nutno dobít po určitou dobu s
motorem v chodu.
❒Při kontrole hladiny chladicí kapaliny
postupujte podle pokynů uvedených
v kapitole “Údržba vozidla” v oddíle
“Chladicí kapalina motoru”. Kapalina
v okruhu topení musí obsahovat
alespoň 10% nemrznoucího
přípravku.
❒Údržbu a opravy vozidla nechte
provádět výhradně v autorizovaných
servisech Fiat; používejte pouze
originální náhradní díly.ÚDRŽBA
Nechte pravidelně kontrolovat (zejména
na začátku zimního období) přídavné
topení v autorizovaném servisu Fiat.
V servisu zajistí dlouhodobý bezpečný a
hospodárný provoz topení.
ZADNÍ PŘÍDAVNÉ TOPENÍ
(Panorama a Combinato)
(u příslušné verze vozidla)
Verze Panorama a Combinato jsou
vybaveny hlavním vytápěcím systémem
a jedním přídavným topením (na
objednávku), jehož ovládač se nachází
na stropním obložení nad druhou řadou
sedadel obr. 55.
Topení se zapne tlačítkem F obr. 56 na
ovládacím panelu.
55F1A0062
43

TANKOVÁNÍ PALIVA
STRUČNĚ
Do vozidla čerpejte výhradně
motorovou naftu podle evropské
specifikace EN590.
Před tankováním paliva vypněte
motor.
FUNGOVÁNÍ PŘI
NÍZKÝCH TEPLOTÁCH
Při nízkých teplotách může nafta
ztuhnout účinkem parafínů, které se v ní
začnou vytvářet, což může vést k
selhávání palivové soustavy.
Aby se předešlo provozním problémům,
je podle ročního období běžně k
dostání letní nebo zimní či arktická nafta
(v horských / studených oblastech).
Pokud je nutno načerpat naftu
nevhodnou pro danou venkovní teplotu,
doporučujeme přidat do nafty přísadu
TUTELA DIESEL ART v poměru
uvedeném na obalu přísady. Do nádrže
nejdříve nalijte nemrznoucí směs, a až
pak načerpejte naftu.Při delším používání/parkování vozidla v
horských/chladných oblastech
doporučujeme do nádrže načerpat
naftu, která se prodává v těchto
oblastech.
Doporučuje se rovněž trvale udržovat v
nádrži zásobu paliva nad 50 % jejího
užitečného obsahu.
19)
POSTUP PŘI ČERPÁNÍ
PALIVA
Naplnění nádrže: jakmile čerpací pistole
povyskočí, dočerpejte s ní palivo ještě
dvakrát. Pak čerpání ukončete, dalším
čerpáním paliva do nádrže by se mohl
poškodit palivový systém.
UZÁVĚR PALIVOVÉ
NÁDRŽE
Pro dotankování paliva otevřete víko A
obr. 141 na levé straně vozidla,
vyšroubujte uzávěr B obr. 141 otočením
doleva.
U příslušné verze vozidla zasuňte klíček
zapalování do zámku uzávěru. Otočte
klíček doleva a sejměte uzávěr
uchopením za klíček. Při tankování
nevytahuje klíček z uzávěru. Během
tankování lze uzávěr nádrž pověsit do
příslušného uložení ve víku A (obr. 141).Hermetickým zavřením se může v
nádrži zvýšit tlak. Případný syčivý zvuk
při povolení uzávěru je proto zcela
normální.
Při ztrátě nebo poškození uzávěru
palivové nádrže se ujistěte, že je
náhradní uzávěr vhodného typu pro
dané vozidlo.
Utáhněte uzávěr ústí palivové nádrže
tak, aby bylo slyšet zaklapnutí. Toto
zaklapnutí znamená, že je uzávěr ústí
palivové nádrže správně zajištěn.
U příslušné verze vozidla otočte klíčkem
doprava na doraz. Pro úplné zamknutí
uzávěru není nutno na klíček vyvinout
další tlak. Klíček se dá vytáhnout z
uzávěru jen v případě, že byl správně
zamknutý.
Po každém natankování se ujistěte, že
je uzávěr ústí palivové nádrže je utažený
na doraz.
141F1A5004
101

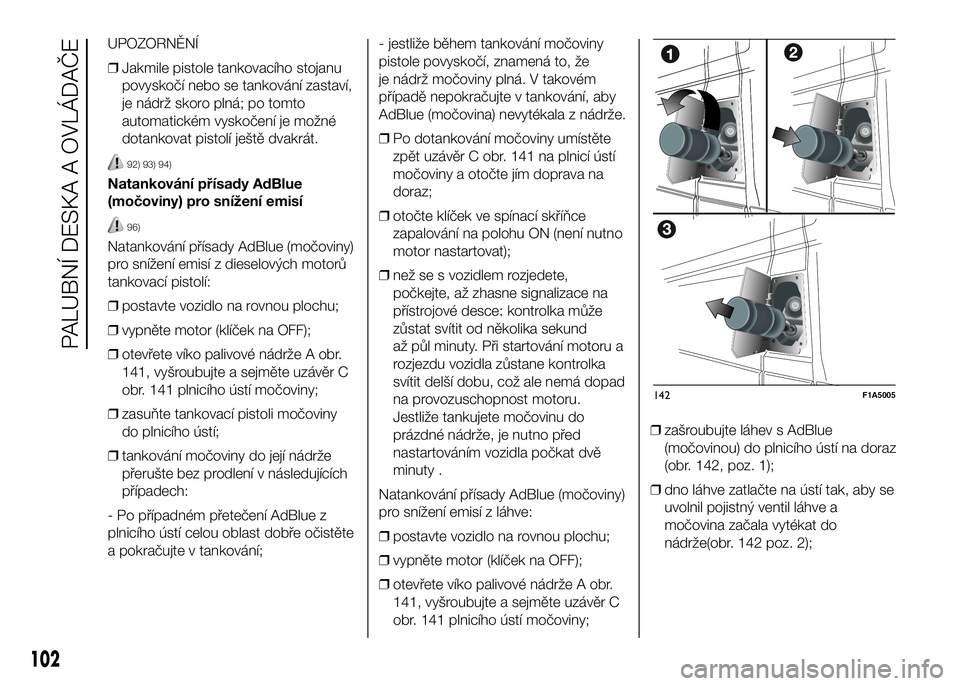

UPOZORNĚNÍ
❒Jakmile pistole tankovacího stojanu
povyskočí nebo se tankování zastaví,
je nádrž skoro plná; po tomto
automatickém vyskočení je možné
dotankovat pistolí ještě dvakrát.
92) 93) 94)
Natankování přísady AdBlue
(močoviny) pro snížení emisí
96)
Natankování přísady AdBlue (močoviny)
pro snížení emisí z dieselových motorů
tankovací pistolí:
❒postavte vozidlo na rovnou plochu;
❒vypněte motor (klíček na OFF);
❒otevřete víko palivové nádrže A obr.
141, vyšroubujte a sejměte uzávěr C
obr. 141 plnicího ústí močoviny;
❒zasuňte tankovací pistoli močoviny
do plnicího ústí;
❒tankování močoviny do její nádrže
přerušte bez prodlení v následujících
případech:
- Po případném přetečení AdBlue z
plnicího ústí celou oblast dobře očistěte
a pokračujte v tankování;- jestliže během tankování močoviny
pistole povyskočí, znamená to, že
je nádrž močoviny plná. V takovém
případě nepokračujte v tankování, aby
AdBlue (močovina) nevytékala z nádrže.
❒Po dotankování močoviny umístěte
zpět uzávěr C obr. 141 na plnicí ústí
močoviny a otočte jím doprava na
doraz;
❒otočte klíček ve spínací skříňce
zapalování na polohu ON (není nutno
motor nastartovat);
❒než se s vozidlem rozjedete,
počkejte, až zhasne signalizace na
přístrojové desce: kontrolka může
zůstat svítit od několika sekund
až půl minuty. Při startování motoru a
rozjezdu vozidla zůstane kontrolka
svítit delší dobu, což ale nemá dopad
na provozuschopnost motoru.
Jestliže tankujete močovinu do
prázdné nádrže, je nutno před
nastartováním vozidla počkat dvě
minuty .
Natankování přísady AdBlue (močoviny)
pro snížení emisí z láhve:
❒postavte vozidlo na rovnou plochu;
❒vypněte motor (klíček na OFF);
❒otevřete víko palivové nádrže A obr.
141, vyšroubujte a sejměte uzávěr C
obr. 141 plnicího ústí močoviny;❒zašroubujte láhev s AdBlue
(močovinou) do plnicího ústí na doraz
(obr. 142, poz. 1);
❒dno láhve zatlačte na ústí tak, aby se
uvolnil pojistný ventil láhve a
močovina začala vytékat do
nádrže(obr. 142 poz. 2);
142F1A5005
102
PALUBNÍ DESKA A OVLÁDAČE

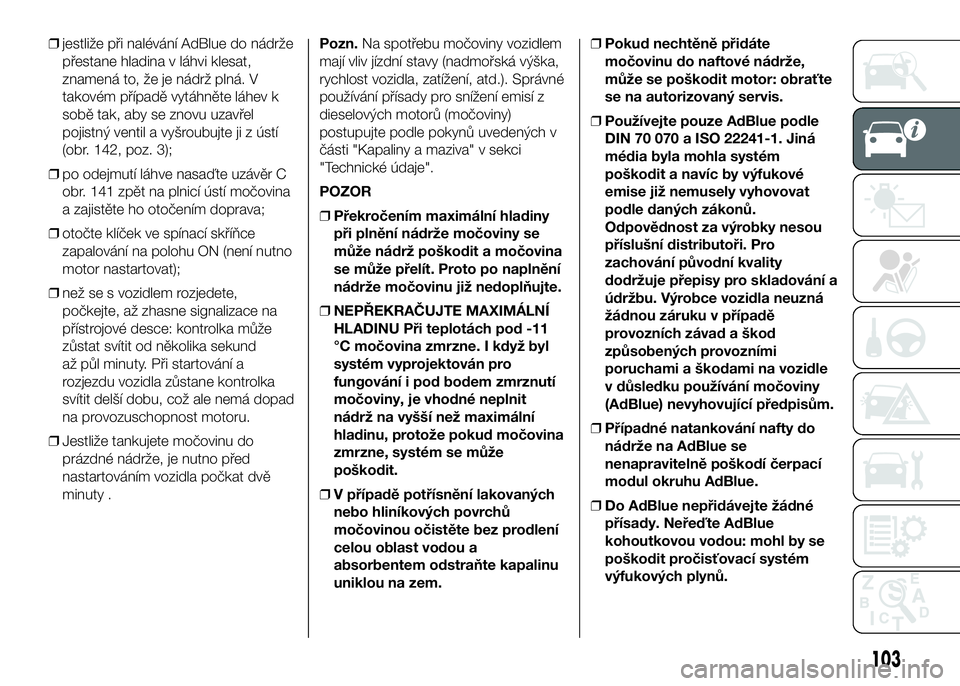

❒jestliže při nalévání AdBlue do nádrže
přestane hladina v láhvi klesat,
znamená to, že je nádrž plná. V
takovém případě vytáhněte láhev k
sobě tak, aby se znovu uzavřel
pojistný ventil a vyšroubujte ji z ústí
(obr. 142, poz. 3);
❒po odejmutí láhve nasaďte uzávěr C
obr. 141 zpět na plnicí ústí močovina
a zajistěte ho otočením doprava;
❒otočte klíček ve spínací skříňce
zapalování na polohu ON (není nutno
motor nastartovat);
❒než se s vozidlem rozjedete,
počkejte, až zhasne signalizace na
přístrojové desce: kontrolka může
zůstat svítit od několika sekund
až půl minuty. Při startování a
rozjezdu vozidla zůstane kontrolka
svítit delší dobu, což ale nemá dopad
na provozuschopnost motoru.
❒Jestliže tankujete močovinu do
prázdné nádrže, je nutno před
nastartováním vozidla počkat dvě
minuty .Pozn.Na spotřebu močoviny vozidlem
mají vliv jízdní stavy (nadmořská výška,
rychlost vozidla, zatížení, atd.). Správné
používání přísady pro snížení emisí z
dieselových motorů (močoviny)
postupujte podle pokynů uvedených v
části "Kapaliny a maziva" v sekci
"Technické údaje".
POZOR
❒Překročením maximální hladiny
při plnění nádrže močoviny se
může nádrž poškodit a močovina
se může přelít. Proto po naplnění
nádrže močovinu již nedoplňujte.
❒NEPŘEKRAČUJTE MAXIMÁLNÍ
HLADINU Při teplotách pod -11
°C močovina zmrzne. I když byl
systém vyprojektován pro
fungování i pod bodem zmrznutí
močoviny, je vhodné neplnit
nádrž na vyšší než maximální
hladinu, protože pokud močovina
zmrzne, systém se může
poškodit.
❒V případě potřísnění lakovaných
nebo hliníkových povrchů
močovinou očistěte bez prodlení
celou oblast vodou a
absorbentem odstraňte kapalinu
uniklou na zem.❒Pokud nechtěně přidáte
močovinu do naftové nádrže,
může se poškodit motor: obraťte
se na autorizovaný servis.
❒Používejte pouze AdBlue podle
DIN 70 070 a ISO 22241-1. Jiná
média byla mohla systém
poškodit a navíc by výfukové
emise již nemusely vyhovovat
podle daných zákonů.
Odpovědnost za výrobky nesou
příslušní distributoři. Pro
zachování původní kvality
dodržuje přepisy pro skladování a
údržbu. Výrobce vozidla neuzná
žádnou záruku v případě
provozních závad a škod
způsobených provozními
poruchami a škodami na vozidle
v důsledku používání močoviny
(AdBlue) nevyhovující předpisům.
❒Případné natankování nafty do
nádrže na AdBlue se
nenapravitelně poškodí čerpací
modul okruhu AdBlue.
❒Do AdBlue nepřidávejte žádné
přísady. Neřeďte AdBlue
kohoutkovou vodou: mohl by se
poškodit pročisťovací systém
výfukových plynů.
103

❒Při poškození pročisťovacího
systému výfukových plynů
způsobeného použitím přísady/
kohoutkové vody, nafty či
nedodržením předpisů přestane
platit záruka.
Plnění nádrže AdBlue
(močoviny) v zemích se
studeným klimatem
Vzhledem k tomu, že AdBlue
(močovina) začne zamrzat při teplotě
okolo -11 °C, je vozidlo vybaveno
automatickým systémem ohřevu
močoviny, který umožňuje jeho řádnou
činnost při teplotách pod -11 °C.
Při dlouhé odstávce vozidla při
teplotách nižších než -11 °C by
močovina v nádrži mohla zamrznout.
Pokud byla nádrž močoviny naplněna
nad značku maximální hladiny a
zamrzne, může se poškodit. Z toho
důvodu je dobré nepřekračovat
maximální hladinu močoviny v nádrži.
Dávejte rovněž pozor, abyste při
doplňování z přenosných nádob
nepřelili močovinu přes maximální
hladinu.Skladování paliva - nafty
95)
V případě skladování velkého množství
paliva má zásadní význam dobrá
údržba. V palivu kontaminovaném
vodou se mohou začít množit “mikrobi”.
Tyto mikrobi vytvoří kal, kterým se
může zanést palivový filtrační systém a
potrubí. Odstraňujte vodu z nádrže a
pravidelně vyměňujte filtr potrubí.
Pozn.Jakmile dieselový motor vyjede
palivo, do palivového rozvodu se
dostane vzduch.
Skladování AdBlue
(močoviny)
AdBlue (močovina) je považována za
velmi stabilní produkt s dlouho dobou
skladování. Při skladování při teplotách
od -12 °C do +32°C lze tuto přísadu
skladovat nejméně jeden rok.
Vzhledem k tomu, že močovina může
zamrznout při teplotách -11 °C a
nižších, byl systém vyprojektován tak,
aby mohl pracovat i ve studeném
prostředí, a to díky automatickému
topnému systému, který zajišťuje ohřev,
jakmile je motor v chodu.
Pozn.Je-li nutno AdBlue (močovinu)
skladovat, je důležité vědět toto:❒všechny obaly nebo části, které jsou
v kontaktu s močovinou, musejí s ní
být kompatibilní (plast nebo
nerezavějící ocel). Nepoužívejte
takové materiály jako je měď, mosaz,
hliník, železo či jinou než nerezavějící
ocel, protože by mohly zkorodovat
účinkem močoviny;
❒při úniku močoviny z nádoby očistěte
celou zasaženou oblast.
UPOZORNĚNÍ
19) Používejte pouze motorovou
naftu podle evropské specifikace
EN590. Používání jiných paliv nebo
směsí může způsobit
nenapravitelné poškození motoru
a zneplatnit poskytovanou záruku.
V případě náhodného načerpání
paliva jiného typu nestartujte
motor a vyprázdněte nádrž.
Nastartujete-li motor byť jen na
velmi krátkou dobu, je nezbytné
vyprázdnit jak nádrž, tak celý
palivový okruh.
104
PALUBNÍ DESKA A OVLÁDAČE

POZOR
92) Nepřibližujte se k ústí nádrže s
otevřeným ohněm nebo se
zapálenou cigaretou: nebezpečí
požáru. Nepřibližujte se obličejem
k hrdlu palivové nádrže, abyste
se nenadýchali škodlivých par.
93) Aby se palivo nepřelilo a
nepřekročila se maximální
hladina, po naplnění nádrže palivo
již nedoplňujte.
94) Případným čerpáním paliva do
přenosné nádoby umístěné na
plošině se může způsobit požár.
Nebezpečí popálenin. Při plnění
musíte nádobu s palivem umístit
na zem. Nepoužívejte
kontaminované palivo: palivem
kontaminovaným vodou nebo
hlínou se může vážně poškodit
palivová soustava motoru. Je
důležité provádět řádnou údržbu
palivového filtru motoru a palivové
nádrže.95) S motorem v chodu neotevírejte
vysokotlakou palivovou soustavu.
Fungováním motoru se palivo
natlakuje na vysoký tlak.
Vytrysknutí paliva natlakovaného
na vysoký tlak lze přivodit vážný
úraz nebo smrt.
POZOR
96) Jestliže AdBlue v nádrži ohřívalo
po delší dobu na teplotu vyšší než
50 °C (např. přímým slunečním
osvitem), může se AdBlue začít
rozkládat a uvolňovat čpavkové
výpary. Čpavkové výpary mají
čpavý zápach, takže při
vyšroubovávání uzávěru nádrže
přísady AdBlue dávejte pozor,
abyste se nenadechly těchto
čpavkových výparů, které z ní
začnou unikat. Nicméně v této
koncentraci nejsou čpavkové
výpary škodlivé nebo nebezpečné
pro zdraví.
OCHRANA
ŽIVOTNÍHO
PROSTŘEDÍ
Zařízení pro snižování emisí z
dieselových motorů:
❒oxidační katalyzátor;
❒recirkulační soustava výfukových
plynů (E.G.R.);
❒filtr pevných částic (DPF) (u příslušné
verze vozidla).
97)
FILTR PEVNÝCH ČÁSTIC
(DPF - Diesel Particulate
Filter)
Filtr pevných částic je mechanický
lapač vložený do výfukového potrubí
pro zachycení uhlíkatých částic
obsažených ve výfukových plynech
dieselových motorů.
Podle současných/budoucích emisních
předpisů je nutno systém filtru pevných
částic používat pro zachycení téměř
všech uhlíkatých částic obsažených v
emisích.
Během normálního provozu sleduje
řídicí jednotka motoru údaje o filtru
(dobu filtrování, typ trasy, dosahované
teploty, atd.) a stanoví tak množství
částic zachycených ve filtru.
105

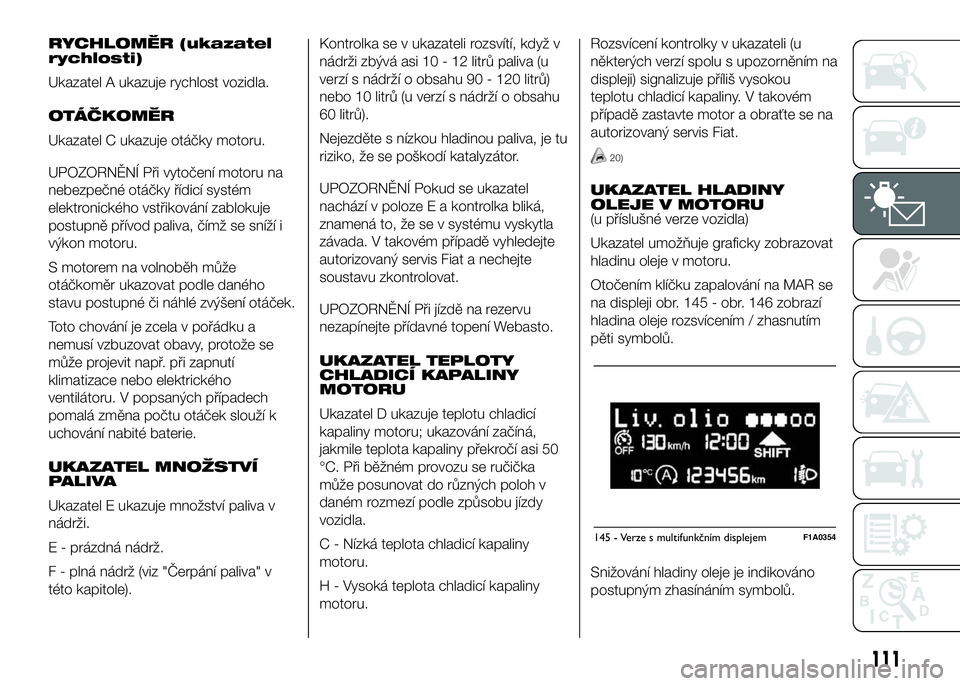

RYCHLOMĚR (ukazatel
rychlosti)
Ukazatel A ukazuje rychlost vozidla.
OTÁČKOMĚR
Ukazatel C ukazuje otáčky motoru.
UPOZORNĚNÍ Při vytočení motoru na
nebezpečné otáčky řídicí systém
elektronického vstřikování zablokuje
postupně přívod paliva, čímž se sníží i
výkon motoru.
S motorem na volnoběh může
otáčkoměr ukazovat podle daného
stavu postupné či náhlé zvýšení otáček.
Toto chování je zcela v pořádku a
nemusí vzbuzovat obavy, protože se
může projevit např. při zapnutí
klimatizace nebo elektrického
ventilátoru. V popsaných případech
pomalá změna počtu otáček slouží k
uchování nabité baterie.
UKAZATEL MNOŽSTVÍ
PALIVA
Ukazatel E ukazuje množství paliva v
nádrži.
E - prázdná nádrž.
F - plná nádrž (viz "Čerpání paliva" v
této kapitole).Kontrolka se v ukazateli rozsvítí, když v
nádrži zbývá asi 10 - 12 litrů paliva (u
verzí s nádrží o obsahu 90 - 120 litrů)
nebo 10 litrů (u verzí s nádrží o obsahu
60 litrů).
Nejezděte s nízkou hladinou paliva, je tu
riziko, že se poškodí katalyzátor.
UPOZORNĚNÍ Pokud se ukazatel
nachází v poloze E a kontrolka bliká,
znamená to, že se v systému vyskytla
závada. V takovém případě vyhledejte
autorizovaný servis Fiat a nechejte
soustavu zkontrolovat.
UPOZORNĚNÍ Při jízdě na rezervu
nezapínejte přídavné topení Webasto.
UKAZATEL TEPLOTY
CHLADICÍ KAPALINY
MOTORU
Ukazatel D ukazuje teplotu chladicí
kapaliny motoru; ukazování začíná,
jakmile teplota kapaliny překročí asi 50
°C. Při běžném provozu se ručička
může posunovat do různých poloh v
daném rozmezí podle způsobu jízdy
vozidla.
C - Nízká teplota chladicí kapaliny
motoru.
H - Vysoká teplota chladicí kapaliny
motoru.Rozsvícení kontrolky v ukazateli (u
některých verzí spolu s upozorněním na
displeji) signalizuje příliš vysokou
teplotu chladicí kapaliny. V takovém
případě zastavte motor a obraťte se na
autorizovaný servis Fiat.
20)
UKAZATEL HLADINY
OLEJE V MOTORU
(u příslušné verze vozidla)
Ukazatel umožňuje graficky zobrazovat
hladinu oleje v motoru.
Otočením klíčku zapalování na MAR se
na displeji obr. 145 - obr. 146 zobrazí
hladina oleje rozsvícením / zhasnutím
pěti symbolů.
Snižování hladiny oleje je indikováno
postupným zhasínáním symbolů.
145 - Verze s multifunkčním displejemF1A0354
111

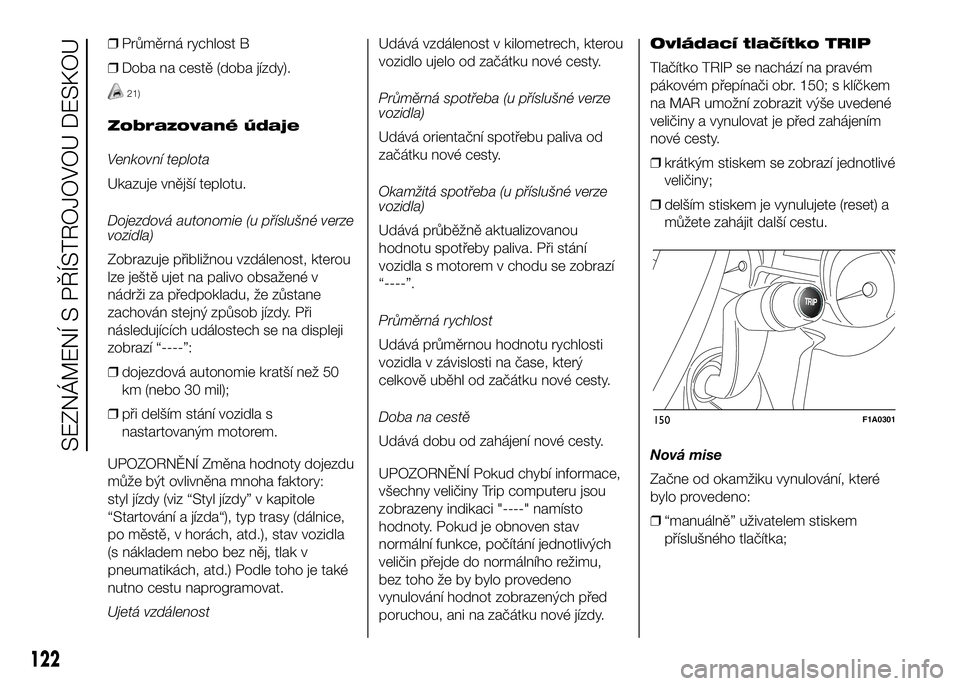

❒Průměrná rychlost B
❒Doba na cestě (doba jízdy).
21)
Zobrazované údaje
Venkovní teplota
Ukazuje vnější teplotu.
Dojezdová autonomie (u příslušné verze
vozidla)
Zobrazuje přibližnou vzdálenost, kterou
lze ještě ujet na palivo obsažené v
nádrži za předpokladu, že zůstane
zachován stejný způsob jízdy. Při
následujících událostech se na displeji
zobrazí “----”:
❒dojezdová autonomie kratší než 50
km (nebo 30 mil);
❒při delším stání vozidla s
nastartovaným motorem.
UPOZORNĚNÍ Změna hodnoty dojezdu
může být ovlivněna mnoha faktory:
styl jízdy (viz “Styl jízdy” v kapitole
“Startování a jízda“), typ trasy (dálnice,
po městě, v horách, atd.), stav vozidla
(s nákladem nebo bez něj, tlak v
pneumatikách, atd.) Podle toho je také
nutno cestu naprogramovat.
Ujetá vzdálenostUdává vzdálenost v kilometrech, kterou
vozidlo ujelo od začátku nové cesty.
Průměrná spotřeba (u příslušné verze
vozidla)
Udává orientační spotřebu paliva od
začátku nové cesty.
Okamžitá spotřeba (u příslušné verze
vozidla)
Udává průběžně aktualizovanou
hodnotu spotřeby paliva. Při stání
vozidla s motorem v chodu se zobrazí
“----”.
Průměrná rychlost
Udává průměrnou hodnotu rychlosti
vozidla v závislosti na čase, který
celkově uběhl od začátku nové cesty.
Doba na cestě
Udává dobu od zahájení nové cesty.
UPOZORNĚNÍ Pokud chybí informace,
všechny veličiny Trip computeru jsou
zobrazeny indikaci "----" namísto
hodnoty. Pokud je obnoven stav
normální funkce, počítání jednotlivých
veličin přejde do normálního režimu,
bez toho že by bylo provedeno
vynulování hodnot zobrazených před
poruchou, ani na začátku nové jízdy.Ovládací tlačítko TRIP
Tlačítko TRIP se nachází na pravém
pákovém přepínači obr. 150; s klíčkem
na MAR umožní zobrazit výše uvedené
veličiny a vynulovat je před zahájením
nové cesty.
❒krátkým stiskem se zobrazí jednotlivé
veličiny;
❒delším stiskem je vynulujete (reset) a
můžete zahájit další cestu.
Nová mise
Začne od okamžiku vynulování, které
bylo provedeno:
❒“manuálně” uživatelem stiskem
příslušného tlačítka;
TRIP
150F1A0301
122
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU
