BELANGRIJK Volg de hiervoor
beschreven instructies om de
geprogrammeerde inschakeltijd te
wijzigen of te wissen.
De verwarming uitschakelen
Naargelang de wijze waarop het
systeem is ingeschakeld (automatisch
of handmatig) kan het systeem als volgt
worden uitgeschakeld:
automatischals de ingestelde
werkingsduur is verstreken; als de
ingestelde tijd voorbij is, schakelt het
display uit;
handmatigdruk opnieuw op de
knop “prompte verwarming” van de
timer (vlam toets 6).
In beide gevallen doven het
waarschuwingslampje van de
verwarming en de displayverlichting,
schakelt de ventilator van het
verwarmingssysteem in het interieur uit
en stopt de verbranding.
De circulatiepomp blijft nog ongeveer
twee minuten werken om zoveel
mogelijk warmte van de verwarming af
te voeren; in deze fase kan de
verwarming opnieuw worden
ingeschakeld.
BELANGRIJK De standverwarming
schakelt uit wanneer de accuspanning
laag is, zodat het starten van de motor
mogelijk blijft.BELANGRIJK Controleer alvorens het
systeem in te schakelen of het
brandstofpeil boven het reserveniveau
staat. Zoniet kan het systeem blokkeren
en moet u zich wenden tot het Fiat
Servicenetwerk.
Tijdens het tanken en in de nabijheid
van tankstations moet de verwarming
altijd worden uitgeschakeld om
brandgevaar en/of ontploffingen te
voorkomen.
Parkeer het voertuig niet boven
papier, gras of droge bladeren:
brandgevaar!
In de nabijheid van de verwarming
mag de temperatuur niet boven 120 °C
komen (bijv. bij spuitwerkzaamheden
in de werkplaats). Bij hogere
temperaturen kunnen de onderdelen
van de elektronische regeleenheid
beschadigd raken.
Wanneer de motor is uitgezet,
verbruikt de ingeschakelde verwarming
elektrische energie van de accu;
daarom is het van belang dat de motor
blijft draaien om de accu voldoende
op te laden.
Om het koelvloeistofniveau te
controleren, volg de instructies die in de
paragraaf “Koelvloeistof” in het
hoofdstuk “Onderhoud van de auto”
zijn beschreven. Het water in het
motorkoelsysteem moet minstens 10%
antivries bevatten.
Voor onderhoud en reparaties dient
men zich uitsluitend tot het Fiat
Servicenetwerk te wenden. Gebruik
uitsluitend originele onderdelen.
ONDERHOUD
De extra verwarming dient regelmatig
(in elk geval voor het winterseizoen)
door het Fiat Servicenetwerk te worden
gecontroleerd. Dit garandeert een
veilige en zuinige werking en een lange
levensduur van de verwarming.
EXTRA VERWARMING
ACHTER (Panorama en
Combinato)
(voor bepaalde versies/markten)
De Panorama- en Combiversies
beschikken over een
hoofdverwarmingssysteem en een extra
verwarming (optioneel), met
bedieningsknoppen in de
hemelbekleding boven de tweede rij
stoelen fig. 64.
Deze verwarming kan worden
ingeschakeld door op de knop F fig. 65
op het instrumentenpaneel te drukken.
42
KENNISMAKING MET DE AUTO

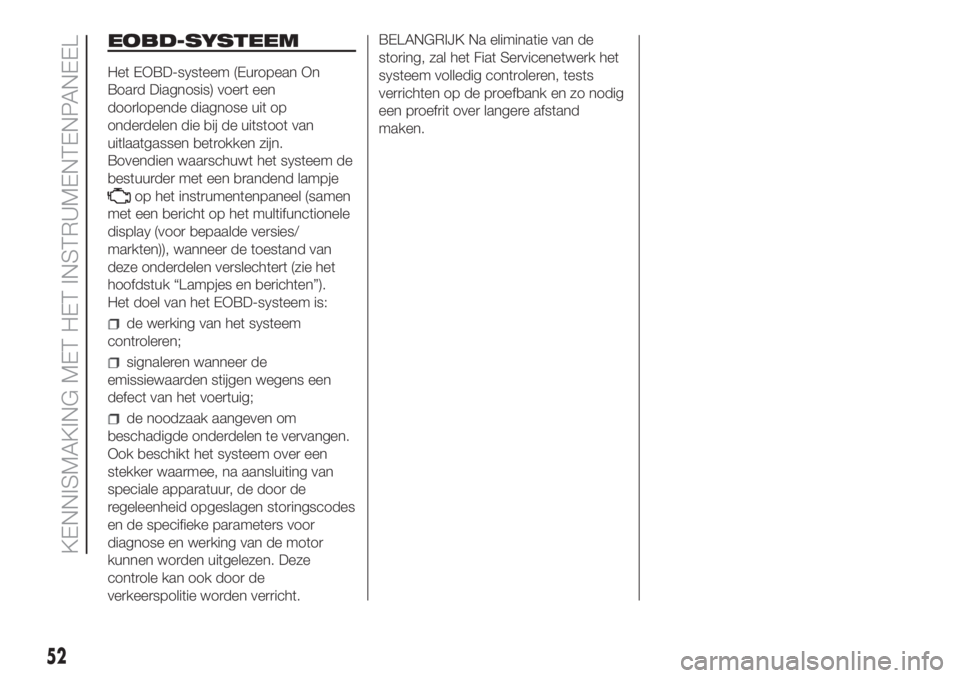

EOBD-SYSTEEM
Het EOBD-systeem (European On
Board Diagnosis) voert een
doorlopende diagnose uit op
onderdelen die bij de uitstoot van
uitlaatgassen betrokken zijn.
Bovendien waarschuwt het systeem de
bestuurder met een brandend lampje
op het instrumentenpaneel (samen
met een bericht op het multifunctionele
display (voor bepaalde versies/
markten)), wanneer de toestand van
deze onderdelen verslechtert (zie het
hoofdstuk “Lampjes en berichten”).
Het doel van het EOBD-systeem is:
de werking van het systeem
controleren;
signaleren wanneer de
emissiewaarden stijgen wegens een
defect van het voertuig;
de noodzaak aangeven om
beschadigde onderdelen te vervangen.
Ook beschikt het systeem over een
stekker waarmee, na aansluiting van
speciale apparatuur, de door de
regeleenheid opgeslagen storingscodes
en de specifieke parameters voor
diagnose en werking van de motor
kunnen worden uitgelezen. Deze
controle kan ook door de
verkeerspolitie worden verricht.BELANGRIJK Na eliminatie van de
storing, zal het Fiat Servicenetwerk het
systeem volledig controleren, tests
verrichten op de proefbank en zo nodig
een proefrit over langere afstand
maken.
52

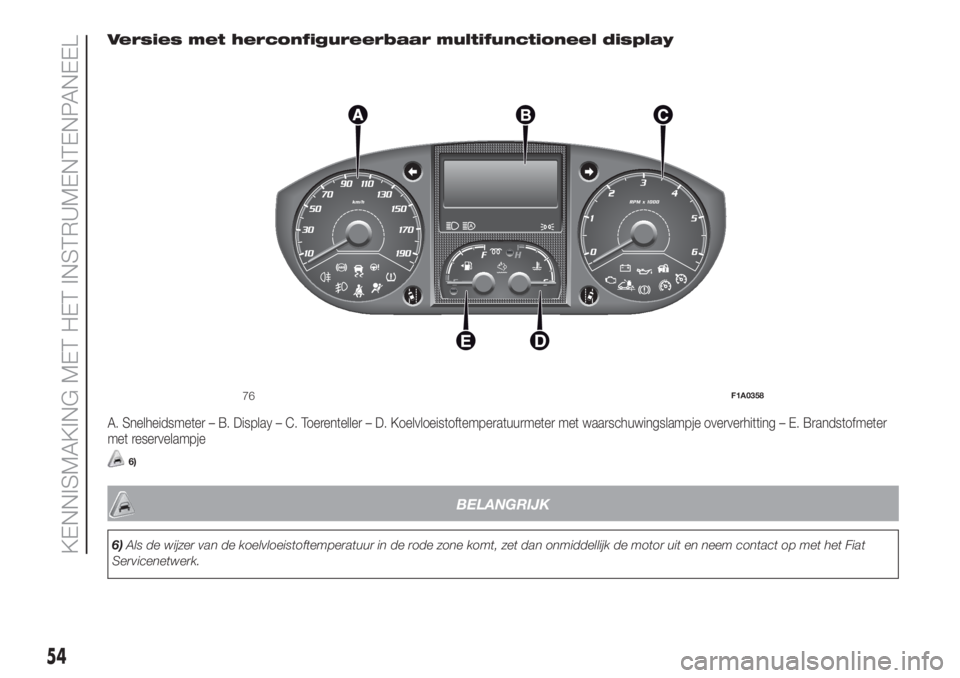

KENNISMAKING MET HET INSTRUMENTENPANEEL

Versies met herconfigureerbaar multifunctioneel display
A. Snelheidsmeter – B. Display – C. Toerenteller – D. Koelvloeistoftemperatuurmeter met waarschuwingslampje oververhitting – E. Brandstofmeter
met reservelampje
6)
BELANGRIJK
6)Als de wijzer van de koelvloeistoftemperatuur in de rode zone komt, zet dan onmiddellijk de motor uit en neem contact op met het Fiat
Servicenetwerk.
76F1A0358
54
KENNISMAKING MET HET INSTRUMENTENPANEEL

MOTORO-
LIENIVEAUMETER
(voor bepaalde versies/markten)
De meter geeft de hoeveelheid olie in
de motor grafisch weer.
Bij het draaien van de contactsleutel
naar de stand MAR, toont het display
fig. 79 - fig. 80 het oliepeil door middel
van de inschakeling/uitschakeling
van vijf symbolen.De symbolen doven geleidelijk aan om
het dalende olieniveau aan te geven.
Er branden vier of vijf symbolen
wanneer de oliehoeveelheid voldoende
is. Als het vijfde symbool niet brandt,
duidt dit niet op een defect of op een
tekort aan olie in het oliecarter.
Als het olieniveau zich onder het
minimumpeil bevindt, dan verschijnt er
een bericht op het display dat het
minimum motorolieniveau aangeeft en
waarschuwt dat er bijgevuld moet
worden.
BELANGRIJK Controleer het juiste
olieniveau altijd met behulp van de
oliepeilstok (zie paragraaf “Niveaus
controleren” in het hoofdstuk
“Onderhoud en zorg”).
Na enkele seconden verdwijnen de
symbolen die het olieniveau aangeven
en:
Wanneer het onderhoudsinterval
bijna is verstreken, wordt de resterende
tijd tot de volgende servicebeurt
weergegeven en gaat het lampje õ op
het instrumentenpaneel branden.
Wanneer deze onderhoudsdatum wordt
bereikt, verschijnt een speciaal bericht
op het display;
Vervolgens, wanneer de termijn voor
het verversen van de motorolie bijna is
verstreken, verschijnt de resterende
afstand tot de volgende olieverversing
op het display. Wanneer dit
onderhoudsinterval is verstreken,
verschijnt een speciaal bericht op het
display.
BEDIENINGSKNOPPEN
Om de schermpagina en de
betreffende opties naar
beneden te doorlopen of om
de weergegeven waarde te
verhogen.
MODUSKort indrukken om het menu te openen
en/of naar het volgende scherm te
gaan of de gekozen menuoptie te
bevestigen.
Ingedrukt houden om naar het
standaardscherm terug te keren.
79 - Versies met multifunctioneel displayF1A0354
Liv.olio
MAX MIN
80 - Versies met herconfigureerbaar multifunction-
eel displayF1A0355
MODE
81F1A0304
56
KENNISMAKING MET HET INSTRUMENTENPANEEL

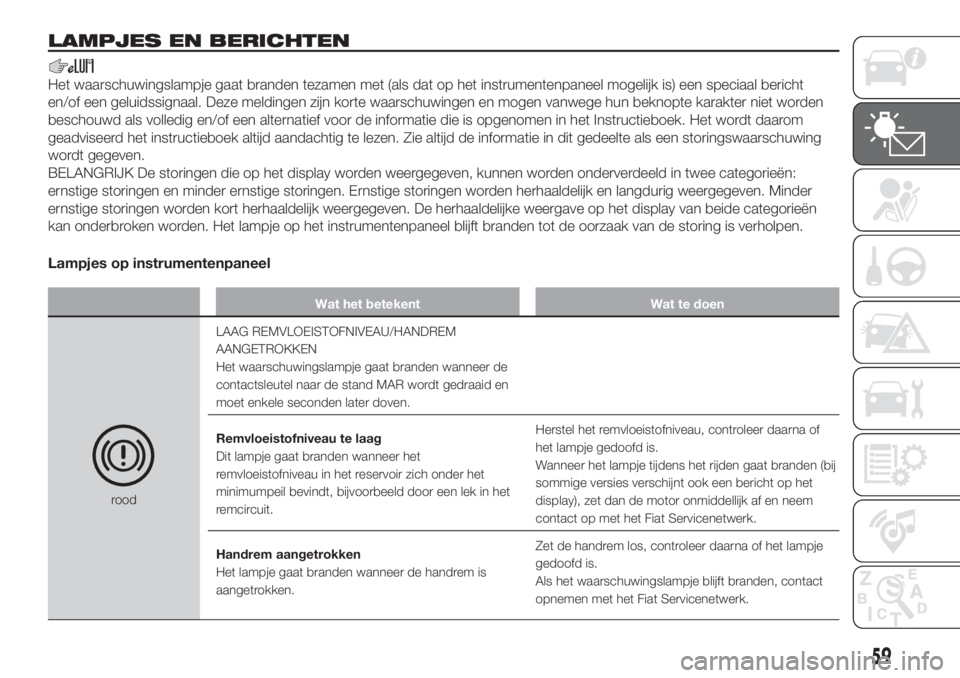

LAMPJES EN BERICHTEN
Het waarschuwingslampje gaat branden tezamen met (als dat op het instrumentenpaneel mogelijk is) een speciaal bericht
en/of een geluidssignaal. Deze meldingen zijn korte waarschuwingen en mogen vanwege hun beknopte karakter niet worden
beschouwd als volledig en/of een alternatief voor de informatie die is opgenomen in het Instructieboek. Het wordt daarom
geadviseerd het instructieboek altijd aandachtig te lezen. Zie altijd de informatie in dit gedeelte als een storingswaarschuwing
wordt gegeven.
BELANGRIJK De storingen die op het display worden weergegeven, kunnen worden onderverdeeld in twee categorieën:
ernstige storingen en minder ernstige storingen. Ernstige storingen worden herhaaldelijk en langdurig weergegeven. Minder
ernstige storingen worden kort herhaaldelijk weergegeven. De herhaaldelijke weergave op het display van beide categorieën
kan onderbroken worden. Het lampje op het instrumentenpaneel blijft branden tot de oorzaak van de storing is verholpen.
Lampjes op instrumentenpaneel
Wat het betekent Wat te doen
roodLAAG REMVLOEISTOFNIVEAU/HANDREM
AANGETROKKEN
Het waarschuwingslampje gaat branden wanneer de
contactsleutel naar de stand MAR wordt gedraaid en
moet enkele seconden later doven.
Remvloeistofniveau te laag
Dit lampje gaat branden wanneer het
remvloeistofniveau in het reservoir zich onder het
minimumpeil bevindt, bijvoorbeeld door een lek in het
remcircuit.Herstel het remvloeistofniveau, controleer daarna of
het lampje gedoofd is.
Wanneer het lampje tijdens het rijden gaat branden (bij
sommige versies verschijnt ook een bericht op het
display), zet dan de motor onmiddellijk af en neem
contact op met het Fiat Servicenetwerk.
Handrem aangetrokken
Het lampje gaat branden wanneer de handrem is
aangetrokken.Zet de handrem los, controleer daarna of het lampje
gedoofd is.
Als het waarschuwingslampje blijft branden, contact
opnemen met het Fiat Servicenetwerk.
59

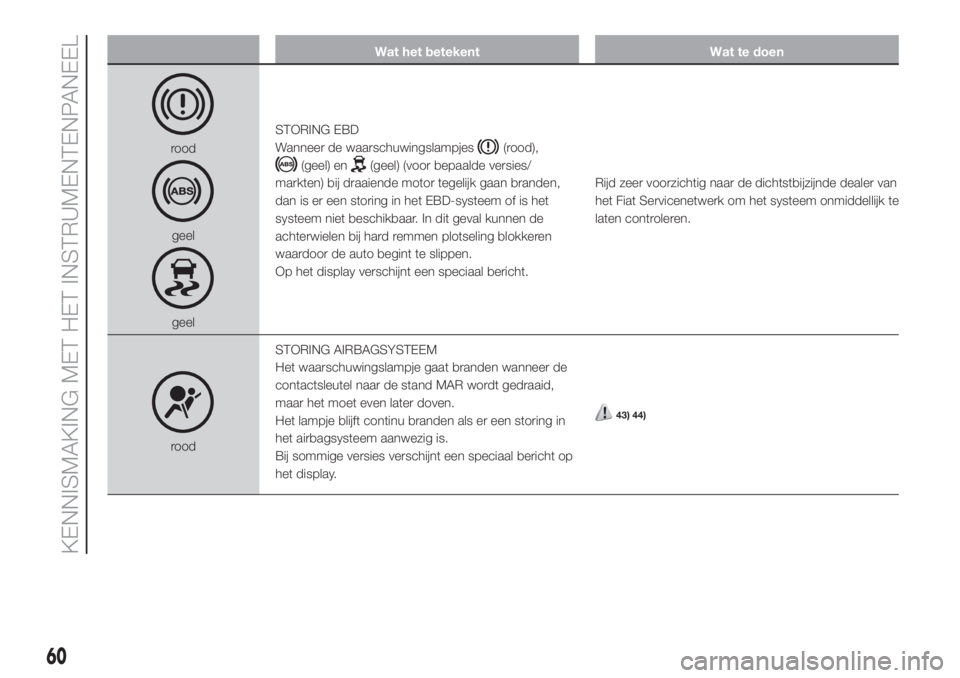

Wat het betekent Wat te doen
rood
geel
geelSTORING EBD
Wanneer de waarschuwingslampjes
(rood),
(geel) en(geel) (voor bepaalde versies/
markten) bij draaiende motor tegelijk gaan branden,
dan is er een storing in het EBD-systeem of is het
systeem niet beschikbaar. In dit geval kunnen de
achterwielen bij hard remmen plotseling blokkeren
waardoor de auto begint te slippen.
Op het display verschijnt een speciaal bericht.Rijd zeer voorzichtig naar de dichtstbijzijnde dealer van
het Fiat Servicenetwerk om het systeem onmiddellijk te
laten controleren.
roodSTORING AIRBAGSYSTEEM
Het waarschuwingslampje gaat branden wanneer de
contactsleutel naar de stand MAR wordt gedraaid,
maar het moet even later doven.
Het lampje blijft continu branden als er een storing in
het airbagsysteem aanwezig is.
Bij sommige versies verschijnt een speciaal bericht op
het display.
43) 44)
60
KENNISMAKING MET HET INSTRUMENTENPANEEL

Wat het betekent Wat te doen
roodGORDELVERKLIKKER
(voor bepaalde versies/markten)
Het waarschuwingslampje blijft continu branden bij
stilstaand voertuig als de veiligheidsgordel van de
bestuurder niet is vastgemaakt.
Het lampje gaat knipperen en er klinkt een
geluidssignaal als het voertuig rijdt en de
veiligheidsgordel van de bestuurder niet goed is
vastgemaakt.Voor permanente uitschakeling van het geluidssignaal
(de zoemer) van het SBR-systeem. (Seat Belt
Reminder)-systeem neem contact op met een Fiat
Servicenetwerk. Met het multifunctionele display kan
het systeem ook geheractiveerd worden via het
instellingenmenu.
STORING COMFORT-MATIC-VERSNELLINGSBAK
Het waarschuwingslampje gaat branden wanneer de
contactsleutel naar de stand MAR wordt gedraaid,
maar het moet even later doven.
Het waarschuwingslampje op het paneel gaat
knipperen (samen met een bericht op het
herconfigureerbare multifunctionele display en een
zoemer) om een defect in de versnellingsbak aan te
geven.Neem zo snel mogelijk contact op met het Fiat
Servicenetwerk in geval van een storing in de
transmissie om het systeem te laten controleren.
61

Wat het betekent Wat te doen
TE HOGE KOELVLOEISTOFTEMPERATUUR
Het waarschuwingslampje gaat branden wanneer de
contactsleutel naar de stand MAR wordt gedraaid,
maar het moet even later doven. Het lampje gaat
branden wanneer de motor oververhit is.
Op het display verschijnt een speciaal bericht.Tijdens een normale rit: breng de auto tot stilstand, zet
de motor af en controleer of het koelvloeistofniveau in
het reservoir onder het MIN-teken staat. Als dit het
geval is, wacht dan tot de motor is afgekoeld, draai
vervolgens langzaam en voorzichtig de dop open, vul
koelvloeistof bij en controleer of het peil tussen het
MIN- en MAX-teken op het reservoir staat. Controleer
ook op de aanwezigheid van vloeistoflekken. Als na
het starten het lampje opnieuw gaat branden, neem
dan contact op met een Fiat Servicenetwerk.
Wanneer het voertuig onder zware omstandigheden
wordt gebruikt (bijv. wanneer er tijdens het rijden hoge
prestaties gevraagd worden) en als het lampje blijft
branden,: minder dan snelheid en breng het voertuig
tot stilstand. Wacht 2 of 3 minuten met draaiende
motor en geef ietwat gas om de koelvloeistofcirculatie
te bevorderen. Zet vervolgens de motor af. Controleer
of het koelvloeistofpeil correct is, zoals hiervoor
beschreven is.
BELANGRIJK Het wordt geadviseerd om onder zware
bedrijfsomstandigheden de motor vóór het afzetten
enkele minuten te laten draaien met het gaspedaal iets
ingetrapt.
roodLAADSTROOM ACCU ONVOLDOENDE
Wanneer de contactsleutel in de stand MAR wordt
gedraaid, gaat het lampje branden. Het moet doven
nadat de motor is gestart (als de motor stationair
draait, kan het voorkomen dat het lampje iets later
dooft).Als het lampje blijft branden, neem dan contact op met
het Fiat Servicenetwerk.
62
KENNISMAKING MET HET INSTRUMENTENPANEEL

Wat het betekent Wat te doen
roodMOTOROLIEDRUK TE LAAG
Wanneer de contactsleutel naar MAR wordt gedraaid,
gaat het lampje branden maar moet het doven zodra
de motor is gestart.
Het waarschuwingslampje gaat continu branden en er
verschijnt een bericht op het display wanneer het
systeem detecteert dat de motoroliedruk onvoldoende
is.
8)
MOTOROLIE VERSLECHTERD
(Alleen MultiJet versies met DPF)
Het lampje gaat knipperen en (voor bepaalde versies/
markten) verschijnt er een bericht op het display
wanneer het systeem detecteert dat de motorolie
verslechterd is.
Het knipperen van het lampje moet niet als een storing
worden beschouwd, maar wil de bestuurder erop
wijzen dat de motorolie moet worden ververst na een
normaal gebruik van het voertuig. Als de olie niet is
vervangen, zal het waarschuwingslampje
ook
gaan branden en wordt het motortoerental beperkt tot
3000 tpm als een tweede drempel wordt bereikt.
Als de olie nog steeds niet wordt ververst en het
systeem meet een verdere verslechtering tot de derde
graad, dan wordt het toerental beperkt tot 1500 tpm
om motorschade te voorkomen.Neem zo snel mogelijk contact op met het Fiat
Servicenetwerk.
45) 46)
Vergeet niet dat verslechtering van de motorolie wordt
versneld door:
– overwegend gebruik van het voertuig in de stad,
waardoor het DPF-regeneratieproces vaker wordt
uitgevoerd;
– gebruik van het voertuig voor korte ritten, waardoor
de motor de bedrijfstemperatuur niet kan bereiken
– herhaald onderbreken van het regeneratieproces,
hetgeen wordt aangegeven door het branden van het
DPF-lampje.
63

Wat het betekent Wat te doen
roodPORTIEREN/LAADRUIMTE NIET GOED GESLOTEN
Bij sommige versies gaat dit lampje branden wanneer
een of meerdere portieren of de laadruimte niet goed
gesloten zijn.
Bij sommige versies verschijnt er een bericht op het
display waarbij wordt aangegeven welk(e) portier/deur
(links/rechts voor of achter/laadruimte) niet goed
gesloten is.
Als het voertuig rijdt en er een portier/de achterklep
niet goed gesloten is klinkt er een zoemer.
roodSTORING STUURBEKRACHTIGING
Wanneer de contactsleutel in de stand MAR gedraaid
wordt, gaat het lampje op het instrumentenpaneel
branden, maar het moet na enkele seconden uitgaan.
Als het lampje blijft branden, het bericht op het display
niet verdwijnt en er een geluidssignaal (zoemer) klinkt,
dan werkt de stuurbekrachtiging niet goed, het
voertuig kan wel bestuurd worden maar er is meer
kracht nodig voor de bediening van het stuurwiel.Neem contact op met het Fiat Servicenetwerk.
roodSTORING AUTOMATISCHE NIVEAUREGELING
(voor bepaalde versies/markten)
Het waarschuwingslampje gaat branden wanneer de
contactsleutel naar de stand MAR wordt gedraaid,
maar het moet even later doven.
Het lampje gaat branden wanneer er een storing in de
automatische niveauregeling wordt gedetecteerd.
64
KENNISMAKING MET HET INSTRUMENTENPANEEL
