Beste klant,
Wij feliciteren u en bedanken u dat u voor een Fiat Ducato hebt gekozen.
Wij hebben dit boekje opgesteld om u te helpen alle kenmerken van dit voertuig te leren kennen en het op de beste manier te
gebruiken.
Dit boekje bevat informatie, adviezen en belangrijke waarschuwingen voor een juist gebruik van het voertuig, zodat u het beste uit de
technologische eigenschappen van uw Fiat Ducato kunt halen.
Het wordt geadviseerd het eerst helemaal te lezen voordat u voor de eerste keer de weg op gaat, om bekend te raken met de
bedieningselementen en met name die elementen die betrekking hebben op de remmen, de stuurinrichting en de transmissie;
tegelijkertijd kunt u het gedrag van het voertuig op verschillende wegdekken begrijpen.
In dit document vindt u bovendien een beschrijving van speciale kenmerken en tips, evenals essentiële informatie over veilig rijden,
onderhoud van en zorg voor uw Fiat Ducato.
Geadviseerd wordt het instructieboek, nadat u het gelezen hebt, in het voertuig te bewaren, zodat u het in de toekomst gemakkelijk
kunt raadplegen en om ervoor te zorgen dat het aan boord van het voertuig blijft indien het verkocht mocht worden.
In het bijgevoegde Garantieboekje vindt u ook een beschrijving van de Diensten die Fiat haar klanten biedt, het Garantiecertificaat en
de details van de voorwaarden om de geldigheid ervan te behouden.
Wij zijn ervan overtuigd dat u met behulp van deze middelen spoedig vertrouwd zult raken met uw nieuwe auto en de service van de
mensen bij Fiat zult waarderen.
Veel leesplezier gewenst. ... en goede reis!
BELANGRIJK
Dit instructieboekje beschrijft alle versies van de Fiat Ducato. Derhalve dient uitsluitend de informatie in beschouwing te
worden genomen die betrekking heeft op het uitrustingsniveau, de motor en de versie die u gekocht hebt. De gegevens
in deze publicatie zijn slechts indicatief. FCA Italy S.p.A. kan op elk moment de in deze publicatie beschreven
specificaties van het automodel om technische of commerciële redenen wijzigen. Neem voor meer informatie contact op
met het Fiat Servicenetwerk.

AANDACHTIG LEZEN
TANKEN
Tank uitsluitend diesel voor motorvoertuigen die aan de Europese norm EN590 voldoet. Het gebruik van andere producten of mengsels kan
de motor onherstelbaar beschadigen en derhalve de garantie voor de veroorzaakte schade ongeldig maken.
MOTOR STARTEN
Controleer of de handrem is aangetrokken; zet de versnellingspook in de vrijstand. Trap het koppelingspedaal volledig in, zonder het
gaspedaal te bedienen; draai de contactsleutel naar de stand MAR en wacht tot de controlelampjesendoven; draai de
contactsleutel naar de stand AVV en laat hem los zodra de motor start.
PARKEREN BOVEN BRANDBAAR MATERIAAL
De katalysator ontwikkelt tijdens zijn werking zeer hoge temperaturen. Parkeer het voertuig dus niet boven gras, dennennaalden of ander
ontvlambaar materiaal: brandgevaar.
MILIEUBESCHERMING
Het voertuig is uitgerust met een diagnosesysteem dat continu controles uitvoert op de componenten die verband houden met de
uitlaatgasemissie, om een betere bescherming van het milieu te garanderen.
ELEKTRISCHE ACCESSOIRES
Als na aanschaf van het voertuig besloten mocht worden om elektrische accessoires toe te voegen (met het risico dat de accu langzaam
ontlaadt), neem dan contact op met het Fiat Servicenetwerk. Zij kunnen het totale stroomverbruik berekenen en controleren of de elektrische
installatie van het voertuig geschikt is voor het extra stroomverbruik.
GEPROGRAMMEERD ONDERHOUD
Een correct onderhoud van het voertuig is van essentieel belang om de prestaties en de veiligheid van de het voertuig, zijn
milieuvriendelijkheid en lage bedrijfskosten gedurende langere tijd te garanderen.
HET INSTRUCTIEBOEK BEVAT
... belangrijke informatie, tips en waarschuwingen voor het juiste gebruik, veilig rijden en onderhoud van uw voertuig. Besteed speciale
aandacht aan de symbolen(veiligheid van de inzittenden)(milieubescherming)(toestand van het voertuig).

SYMBOLEN
Sommige onderdelen van de auto zijn
voorzien van gekleurde plaatjes met
daarop symbolen die de
voorzorgsmaatregelen aangeven die in
acht genomen moeten worden
wanneer het betreffende onderdeel
wordt gebruikt. Onder de motorkap is
tevens een plaatje aangebracht,
waarop de betekenis van deze
symbolen wordt toegelicht.
FIAT CODE SYSTEEM
IN HET KORT
Dit is een elektronische
startblokkering die de beveiliging
tegen diefstalpogingen verbetert. Hij
wordt automatisch geactiveerd als de
sleutel uit de startinrichting wordt
genomen.
Elke sleutel bevat een elektronisch
apparaatje dat bij het starten een
signaal ontvangt van een speciale
antenne die in het contactslot is
ingebouwd. Het signaal, dat elke keer
dat de auto wordt gestart wijzigt, is
het "wachtwoord" waarmee de
regeleenheid de sleutel herkent en
het starten van de motor vrijgeeft.
1)
Werking
Elke keer dat de motor wordt gestart
door de sleutel naar de standMAR
te draaien, stuurt de regeleenheid van
het Fiat CODE systeem een
herkenningscode naar de Powertrain
Control Module (PCM) om de
startblokkering uit te schakelen.Deze code wordt alleen verzonden als
de regeleenheid van het Fiat CODE-
systeem de door de sleutel verstuurde
code herkent.
Elke keer dat de contactsleutel naar de
stand STOP wordt gedraaid, schakelt
het Fiat CODE-systeem de functies van
de motorregeleenheid uit.
Onregelmatige werking
Als de code tijdens het starten niet
correct herkend wordt, gaat het
waarschuwingslampje
op het
instrumentenpaneel branden en
verschijnt een bericht op het display (zie
hoofdstuk "Lampjes en berichten").
Draai in dit geval de sleutel naarSTOP
en vervolgens weer naarMAR; als
de motor geblokkeerd blijft, probeer het
dan nogmaals met een van de andere
bij het voertuig geleverde sleutels.
Neem contact op met het Fiat
Servicenetwerk als de motor nog
steeds niet gestart kan worden.
BELANGRIJK Elke sleutel heeft een
specifieke code die in de regeleenheid
van het systeem moet worden
opgeslagen. Neem contact op met het
Fiat Servicenetwerk om nieuwe sleutels
(maximaal 8) te laten opslaan.
8
KENNISMAKING MET DE AUTO

BELANGRIJK
1)Lege batterijen zijn schadelijk voor het
milieu. Lege batterijen moeten
overeenkomstig de wet in speciale bakken
gedeponeerd worden. Ze kunnen ook
ingeleverd worden bij het Fiat
Servicenetwerk dat voor hun verwerking
zal zorgen.
CONTACTSLOT
De sleutel kan naar 3 standen worden
gedraaid fig. 3:
STOP: motor uit, sleutel kan
verwijderd worden en stuur
geblokkeerd. Sommige elektrische
apparaten (bijv. autoradio, elektrische
ruitbediening enz.) kunnen blijven
werken;
MAR: rijstand. Alle elektrische
apparaten/systemen kunnen werken;
AVV: motor starten (instabiele stand).
Het contactslot is voorzien van een
elektronische beveiliging: als de motor
bij de eerste poging niet aanslaat, moet
de sleutel teruggedraaid worden naar
de stand STOP om opnieuw te kunnen
starten.
2) 3) 4) 5)
STUURSLOT
Inschakeling
Wanneer de sleutel op STOP staat, de
sleutel verwijderen en het stuurwiel
verdraaien tot het vergrendelt.
Uitschakeling
Draai het stuur enigszins terwijl de
contactsleutel in de stand MAR wordt
gedraaid.
BELANGRIJK
2)Als er geknoeid is aan het contactslot
(bijv. een poging tot diefstal), dan moet dit
gecontroleerd worden bij het Fiat
Servicenetwerk voordat er verder gereden
wordt.
3)Verwijder altijd de sleutel uit het
contactslot als het voertuig wordt verlaten,
om onverhoeds gebruik van de
bedieningselementen te voorkomen.
Vergeet niet de handrem aan te trekken.
Schakel de eerste versnelling in als het
voertuig op een helling omhoog staat
geparkeerd en de achteruitversnelling bij
een helling omlaag. Laat nooit kinderen
zonder toezicht in het voertuig achter.
4)Verwijder de sleutel nooit terwijl
het voertuig rijdt. Het stuurwiel zal
blokkeren zodra eraan gedraaid wordt. Dit
geldt ook voor voertuigen die gesleept
worden.
3F1A0009
10
KENNISMAKING MET DE AUTO

5)Het is ten strengste verboden om
aftermarket-werkzaamheden uit te voeren
waarbij wijzigingen aan de stuurinrichting of
de stuurkolom betrokken zijn (bijv.:
installatie van een diefstalbeveiliging).
Dergelijke handelingen kunnen de
prestaties en veiligheid van het systeem
beïnvloeden, de garantie ongeldig maken
en bovendien leiden tot het niet meer
voldoen van het voertuig aan de
typegoedkeuring.DIEFSTALALARM
(voor bepaalde versies/markten)
Het alarm wordt net als alle eerder
beschreven afstandsbedieningsfuncties
geregeld door de ontvanger die zich
onder het dashboard naast de
zekeringenkast bevindt.
Inschakeling
Richt, bij gesloten portieren, laadruimte
en motorkap en met de sleutel in de
stand STOP of verwijderd, de sleutel
met de afstandsbediening naar het
voertuig en druk op de
vergrendelingstoets en laat deze weer
los.
Met uitzondering van sommige
marktuitvoeringen, klinkt er een
geluidssignaal (piep) en kunnen de
portieren vergrendeld worden.
Voordat het alarm wordt ingeschakeld,
wordt een zelfdiagnose uitgevoerd:
als een storing wordt gevonden, dan
klinkt er nogmaals een geluidssignaal.
Schakel in dat geval het alarm uit door
op de knop “ontgrendelen portieren/
ontgrendelen laadruimte” te drukken en
te controleren of de portieren en de
motorkap goed gesloten zijn. Hierna
kan het alarmsysteem weer worden
ingeschakeld door op de knop
“vergrendelen” te drukken.Als een portier of de motorkap niet
goed gesloten is, worden ze niet door
het alarmsysteem gecontroleerd.
Wanneer zelfs bij goed gesloten
portieren, motorkap en laadruimte het
geluidssignaal weerklinkt, dan heeft
zich een storing in de werking van het
systeem voorgedaan. Neem contact op
met het Fiat Servicenetwerk.
BELANGRIJK Wanneer de portieren
met de metalen baard van de sleutel
centraal worden vergrendeld, wordt het
alarm niet ingeschakeld.
BELANGRIJK De werking van het
diefstalalarm is marktgebonden en kan
dus per land verschillen.
Uitschakelen
Druk op de knop "ontgrendelen
portieren/ontgrendelen laadruimte” op
de sleutel met afstandsbediening.
Het volgende gebeurt (uitgezonderd
enkele marktuitvoeringen):
de richtingaanwijzers knipperen
twee keer;
er klinken twee geluidssignalen
(piepjes);
de portieren worden ontgrendeld.
11

Uitschakelen
Als de sensor wordt gedeactiveerd
wordt het grootlicht uitgeschakeld en,
na ongeveer 10 seconden, ook het
stadslicht.
De schemersensor is niet in staat om
mist te detecteren. In dat geval moet de
verlichting handmatig ingeschakeld
worden.
BELANGRIJK
30)De dagrijlichten zijn een alternatief voor
het dimlicht in landen waar dit tijdens het
rijden overdag verplicht is, en zijn tevens
toegestaan in landen waar dit niet verplicht
is. De dagrijlichten mogen het dimlicht
niet vervangen tijdens het rijden in het
donker of in tunnels. Het gebruik van de
dagrijlichten wordt geregeld door de
wegenverkeerswetgeving van het land
waar u rijdt. Neem de wettelijke
voorschriften in acht.31)Het systeem is gebaseerd op
herkenning via een camera. Bijzondere
omgevingsomstandigheden kunnen van
invloed zijn op de correcte herkenning van
de verkeersomstandigheden. Daarom is
de bestuurder altijd verantwoordelijk voor
het correcte gebruik van het grootlicht
van de koplampen in overeenstemming
met de geldende wetten. Draai de ring naar
de
stand fig. 39om de automatische
functie uit te schakelen.
32)Als de camera zijn positie verliest door
een variatie in lading, kan het zijn dat het
systeem tijdelijk niet werkt om te zorgen
dat de camera een zelfkalibratie kan
uitvoeren.
KOPLAMPEN
LICHTBUNDEL
AFSTELLEN
Een goede afstelling van de koplampen
is belangrijk voor het comfort en de
veiligheid van de bestuurder en alle
overige weggebruikers. De koplampen
moeten juist gericht zijn om de beste
zichtcondities aan alle bestuurders
te garanderen, terwijl met
ingeschakelde koplampen wordt
gereden. Neem contact op met het Fiat
Servicenetwerk voor controle en
eventuele afstelling.

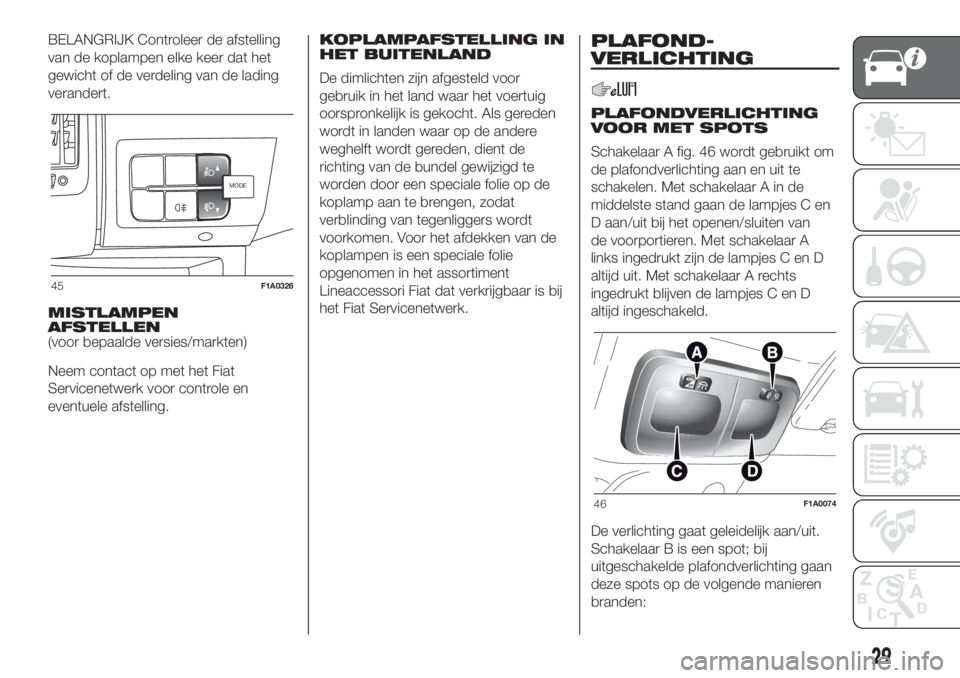

HOOGTEREGELING
KOPLAMPEN
De hoogteregeling werkt met de
contactsleutel in de stand MAR en
ingeschakelde dimlichten.
Het voertuig helt achterover indien
beladen. Hierdoor schijnt de lichtbundel
meer naar boven.
In dat geval moeten de koplampen
opnieuw worden afgesteld.
Hoogteregeling koplampen
Druk op
ofop het
bedieningspaneel fig. 45.
Het display op het instrumentenpaneel
geeft de ingestelde stand aan.
44F1A0070
28
KENNISMAKING MET DE AUTO

BELANGRIJK Controleer de afstelling
van de koplampen elke keer dat het
gewicht of de verdeling van de lading
verandert.
MISTLAMPEN
AFSTELLEN
(voor bepaalde versies/markten)
Neem contact op met het Fiat
Servicenetwerk voor controle en
eventuele afstelling.KOPLAMPAFSTELLING IN
HET BUITENLAND
De dimlichten zijn afgesteld voor
gebruik in het land waar het voertuig
oorspronkelijk is gekocht. Als gereden
wordt in landen waar op de andere
weghelft wordt gereden, dient de
richting van de bundel gewijzigd te
worden door een speciale folie op de
koplamp aan te brengen, zodat
verblinding van tegenliggers wordt
voorkomen. Voor het afdekken van de
koplampen is een speciale folie
opgenomen in het assortiment
Lineaccessori Fiat dat verkrijgbaar is bij
het Fiat Servicenetwerk.PLAFOND-
VERLICHTING
PLAFONDVERLICHTING
VOOR MET SPOTS
Schakelaar A fig. 46 wordt gebruikt om
de plafondverlichting aan en uit te
schakelen. Met schakelaar A in de
middelste stand gaan de lampjes C en
D aan/uit bij het openen/sluiten van
de voorportieren. Met schakelaar A
links ingedrukt zijn de lampjes C en D
altijd uit. Met schakelaar A rechts
ingedrukt blijven de lampjes C en D
altijd ingeschakeld.
De verlichting gaat geleidelijk aan/uit.
Schakelaar B is een spot; bij
uitgeschakelde plafondverlichting gaan
deze spots op de volgende manieren
branden:
MODEMODE
45F1A0326
46F1A0074
29

Uitschakelen fig. 56
Breng de hendel in de stand B of zet de
contactsleutel in de stand OFF. Bij de
volgende start van de motor (sleutel
in de stand MAR), schakelt de
regensensor niet weer in, ook al bevindt
de hendel zich nog in de stand B. Om
de sensor in te schakelen, breng de
hendel in de stand A of C en vervolgens
terug in de stand B of verstel de
draaiknop voor de gevoeligheid van de
regensensor. Als de regensensor op
deze manier opnieuw wordt
ingeschakeld, wordt ten minste één
wisslag uitgevoerd, ook wanneer de ruit
droog is.
De regensensor herkent het verschil
tussen dag en nacht en past de
werking zo nodig automatisch aan.
33)
KOPLAMPSPROEIERS
(voor bepaalde versies/markten)
De koplampsproeiers zijn “verzonken”,
d.w.z. in de voorbumper gemonteerd
en worden ingeschakeld wanneer,
bij ingeschakeld dimlicht, de
ruitensproeiers worden ingeschakeld.
BELANGRIJK Controleer regelmatig de
conditie en de aanwezigheid van vuil
in de koplampsproeiers.
BELANGRIJK
33)Eventuele waterstrepen kunnen de
ruitenwissers onnodig doen inschakelen.
BELANGRIJK
4)Gebruik de ruitenwissers nooit om
opgehoopte sneeuw of ijs van de voorruit
te verwijderen. Onder dergelijke
omstandigheden wordt bij overbelasting
van de ruitenwisser de beveiliging
ingeschakeld, waardoor de ruitenwisser
enkele seconden wordt uitgeschakeld. Als
hierna de ruitenwissers niet meer werken,
neem dan contact op met het Fiat
Servicenetwerk.
35

Tijdens de volledig automatische
werking van het systeem, kan te allen
tijd de ingestelde temperatuur, de
luchtverdeling en de ventilatorsnelheid
gewijzigd worden met de betreffende
knoppen: het systeem past
automatisch de eigen instellingen aan
de nieuwe instellingen aan. Wanneer
tijdens de volledige automatische
werking (FULL AUTO) de luchtverdeling
en/of de luchtopbrengst gewijzigd
worden en/of de inschakeling van de
compressor en/of de recirculatie, dan
verdwijnt het woord FULL. Zo worden
de functies niet langer automatisch
geregeld en moeten ze handmatig
worden bediend, totdat opnieuw de
knop AUTO wordt ingedrukt. Als een of
meer functies handmatig zijn
ingeschakeld, dan blijft de regeling van
de luchttemperatuur automatisch,
behalve als de compressor is
uitgeschakeld: in dat geval kan er geen
lucht in het interieur worden gevoerd
met een lagere temperatuur dan de
buitenlucht.
BELANGRIJK
2)Het aircosysteem gebruikt als
koelmiddel R134a of R1234yf dat
compatibel is met de wetten die van kracht
zijn in de landen waar het voertuig wordt
verkocht. Gebruik tijdens het laden alleen
het gas dat is aangeduid op het plaatje
in de motorruimte. Het gebruik andere
koelmiddelen heeft invloed op de efficiency
en conditie van het systeem. Het
smeermiddel dat voor de compressor
wordt gebruikt, is ook strikt gekoppeld aan
het type koelgas; raadpleeg het Fiat
Servicenetwerk.
EXTRA
VERWARMING
(voor bepaalde versies/markten)
Sommige versies beschikken ook over
extra verwarming onder de
bestuurdersstoel. De ventilator van
deze verwarming kan worden
ingeschakeld met de knop F op het
bedieningspaneeltje fig. 62.
MODEF
62F1A0305
39

ONAFHANKELIJKE
EXTRA
VERWARMING
(voor bepaalde versies/markten)
Het voertuig kan optioneel worden
uitgerust met twee verschillende typen
onafhankelijke verwarming: een
volautomatische verwarming en een
programmeerbare verwarming.
AUTOMATISCHE VERSIE
De extra verwarming schakelt
automatisch in wanneer de motor
wordt gestart en naargelang de
buitentemperatuur en de
koelvloeistoftemperatuur. De
uitschakeling is altijd automatisch.
34)
BELANGRIJK Als het systeem wordt
ingeschakeld bij lage
buitentemperaturen, controleer dan of
het brandstofpeil boven het
reserveniveau staat. Zoniet kan het
systeem blokkeren en moet u zich
wenden tot het Fiat Servicenetwerk.PROGRAMMEERBARE
VERSIE
De extra verwarming werkt volledig
onafhankelijk van de motor en zorgt
voor:
verwarming van het interieur bij
uitgezette motor
ontdooiing van de ruiten;
opwarming van de koelvloeistof van
de motor en vervolgens van de motor
zelf alvorens te starten.
Het systeem bestaat uit:
een dieselbrander om de
koelvloeistof te verwarmen, met een
geluidgedempte uitlaat;
een doseerpomp die is aangesloten
op de brandstofleidingen voor
brandstoftoevoer naar de brander;
een warmtewisselaar die is
aangesloten op de leidingen van het
motorkoelsysteem;
een regeleenheid die is aangesloten
op het verwarmings-/ventilatiesysteem
van het interieur, die de automatische
regeling ervan mogelijk maakt;
een elektronische regeleenheid om
de in de verwarming ingebouwde
brander te controleren en te regelen;
een digitale timer fig. 63 om de
verwarming handmatig in te schakelen
of om het inschakeltijdstip ervan te
programmeren.BELANGRIJK De extra verwarming is
voorzien van een thermische beveiliging
die de brander uitschakelt in geval van
oververhitting door een te laag
koelvloeistofpeil of door
koelvloeistoflekkage. In dergelijke
gevallen moet, na reparatie van het
defect in het koelsysteem en/of
herstellen van het juiste koelvloeistofpeil
en alvorens de verwarming opnieuw in
te schakelen, de toets voor
programmaselectie worden ingedrukt.
Digitale timer fig. 63
1) Tijd/timer-display
2) Ventilatie-waarschuwingslampje
3) Instelknop tijd "vooruit"
4) Programmaselectieknop
5) Klok voorkeuzenummer
6) Activeringsknop voor directe
verwarming
7) Waarschuwingslampje tijdinstelling/-
aflezing
63F1A0057
40
KENNISMAKING MET DE AUTO
