FIAT DUCATO BASE CAMPER 2017 Instructieboek (in Dutch)

IDENTIFICATIE-
GEGEVENS
Geadviseerd wordt de
identificatiecodes te noteren. De
identificatiegegevens die op de plaatjes
zijn vermeld, met inbegrip van hun
plaats, zijn als volgt:
VIN-plaatje (typeplaatje met
identificatiegegevens).
Chassisnummer.
Identificatieplaatje carrosserielak.
Motorcode.
PLAATJE VOERTUIG-
INDENTIFICATIENUMMER
(VIN)
Dit plaatje is aangebracht in de
motorruimte, op de voorste traverse en
bevat de volgende gegevens fig. 195:
ANaam van de fabrikant.
BNummer typegoedkeuring.
CIdentificatiecode voertuigtype.
DChassisnummer.
EMax. toelaatbaar totaalgewicht van
de auto.
FMax. toelaatbaar totaalgewicht van
de auto met aanhanger.
GMax. toelaatbaar gewicht op eerste
(voor)as.
HMax. toelaatbaar gewicht op tweede
(achter)as.
IMotortype.
LCode van carrosserieversie.
MNummer voor onderdelen.
NCorrecte waarde van de
absorptiecoëfficiënt van de
rookgassen (voor dieselmotoren)
CHASSISNUMMER
Deze bevinden zich respectievelijk: één
op de binnenzijde van de wielkuip
aan de passagierszijde, A fig. 196, en
de andere onderaan de voorruit fig.
197.
Dit nummer bevat de volgende
gegevens:
type voertuig;
chassisnummer.
195F1A0243
196F1A0244
197F1A0365
219

IDENTIFICATIEPLAATJE
CARROSSERIELAK
Dit plaatje is aangebracht in de
motorruimte, op de voorste traverse fig.
198 en bevat de volgende gegevens:
ALakfabrikant.
BKleurnaam.
CKleurcode Fiat.
DCode voor opnieuw spuiten en
bijwerken.
MOTORCODE
Deze is op het cilinderblok ingeslagen
en vermeldt het type en het
motorserienummer.
MARKERING CILINDER
Elke aardgascilinder wordt in de fabriek
voorzien van een ingeslagen code op
de cilinderkegel.Op de andere plaatjes die door de
dealer bij de voertuigdocumenten
worden geleverd, is de verwachte
datum voor de eerste controle/test van
de cilinder aangegeven.
59)
SYSTEEMINSPECTIE
De cilinders moeten, in
overeenstemming met EEG-richtlijn
Procedure nr. 110, om de 4 jaar vanaf
de voertuigregistratiedatum
geïnspecteerd worden of in
overeenstemming met specifieke
voorschriften in afzonderlijke landen.
BELANGRIJK
59)Als het voertuig in een ander land dan
Italië geregistreerd is, dan dienen de
certificatiedata, identificatie- en
inspectieprocedures voor de
aardgascilinders te voldoen aan de
wetgeving van dat land. Onthoud dat de
levensduur van de cilinders in ieder geval
20 jaar is vanaf de productiedatum, zoals
aangegeven in EEG-richtlijn nr. 110.
198F1A0369
199F0N0405M
220
TECHNISCHE GEGEVENS

MOTORCODES - CARROSSERIEVERSIE.
VersieMotorcode
2.0 115 Multijet 2250A2000
2.3 150 ECOJET met AdBlueF1AGL411A
2.3 130 Multijet 2F1AGL411D
2.3 130 Multijet 2 met AdBlueF1AGL411M
2.3 150 Multijet 2F1AGL411C
2.3 180 Multijet 2 PowerF1AGL411B
3.0 140 Natural PowerF1CFA401A
Onderstaand een voorbeeld van een
carrosserieversiecode met bijbehorende
legenda die voor alle
carrosserieversiecodes geldt.
Voorbeeld:
250AMMFADX
250MODEL
AMAXIMUM TOELAATBAAR
TOTAALGEWICHT
MMOTOR
MTRANSMISSIE/ASSEN MOTOR
FCARROSSERIE
AWIELBASIS
RHVERSIEMAXIMUM TOELAATBAAR
TOTAALGEWICHT
A3000 kg
B3300kg
C3500 kg
D3500 kg MAXI
E3995/4005/4250/4300 kg MAXI
F2800 kg
G3650 kg
H3510 kg MAXI
L3510 kg
M4400 kg MAXIMOTOR
42.3 150 ECOJET met AdBlue
52.0 115 Multijet 2
62.3 130 Multijet 2 met AdBlue
72.3 130 Multijet 2
82.3 150 Multijet 2
92.3 180 Multijet 2 Power
W140 Natural Power
TRANSMISSIE
MMechanische versnellingsbak
AAutomatische versnellingsbak
221

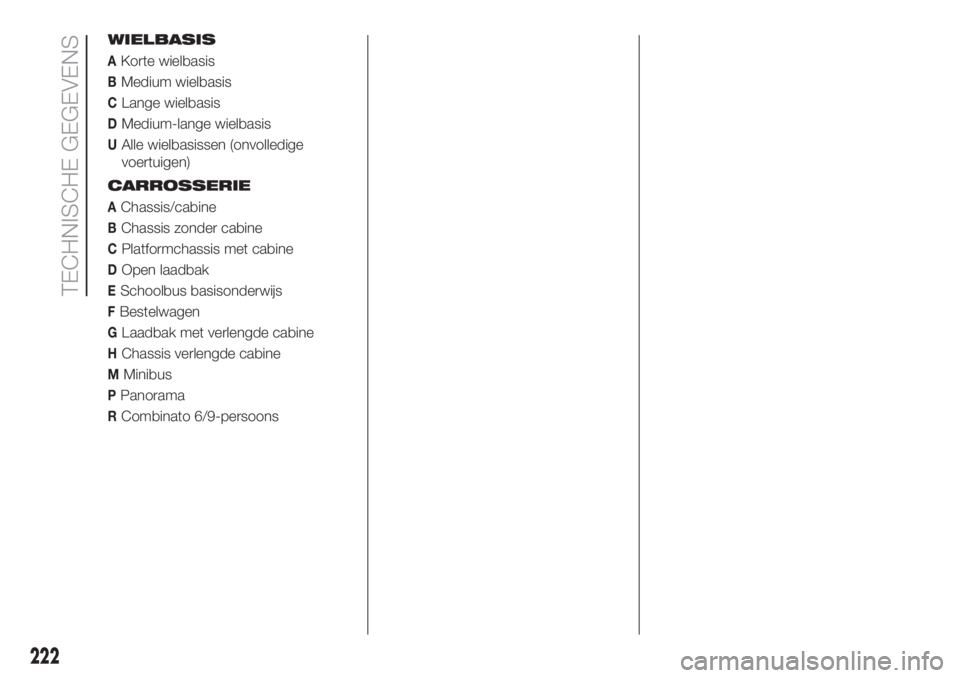

WIELBASIS
AKorte wielbasis
BMedium wielbasis
CLange wielbasis
DMedium-lange wielbasis
UAlle wielbasissen (onvolledige
voertuigen)
CARROSSERIE
AChassis/cabine
BChassis zonder cabine
CPlatformchassis met cabine
DOpen laadbak
ESchoolbus basisonderwijs
FBestelwagen
GLaadbak met verlengde cabine
HChassis verlengde cabine
MMinibus
PPanorama
RCombinato 6/9-persoons
222
TECHNISCHE GEGEVENS

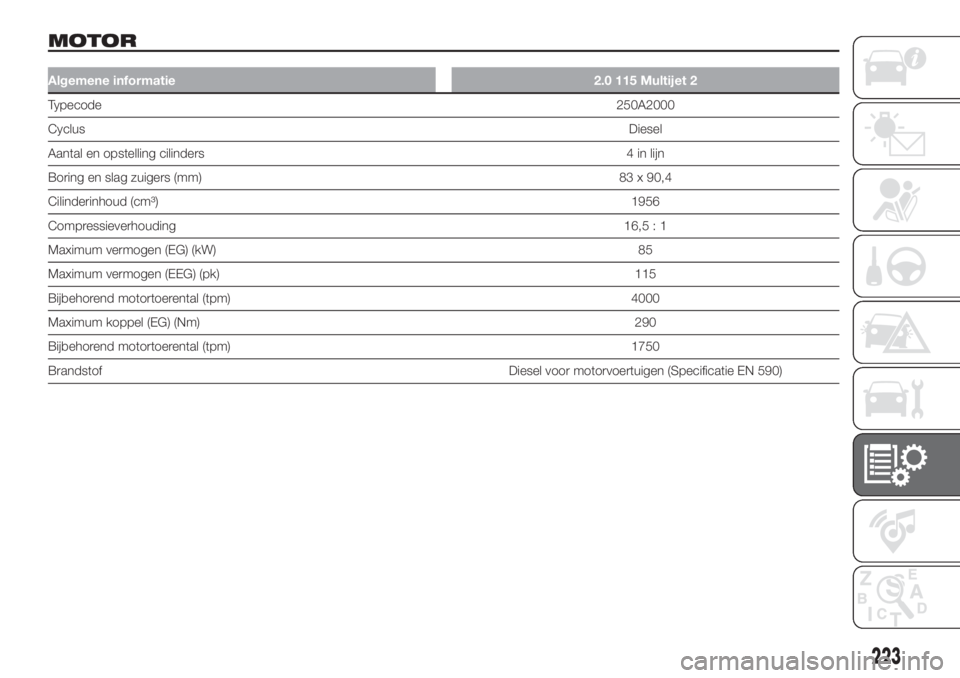

MOTOR
Algemene informatie2.0 115 Multijet 2
Typecode250A2000
CyclusDiesel
Aantal en opstelling cilinders4 in lijn
Boring en slag zuigers (mm)83 x 90,4
Cilinderinhoud (cm³)1956
Compressieverhouding16,5 : 1
Maximum vermogen (EG) (kW)85
Maximum vermogen (EEG) (pk)115
Bijbehorend motortoerental (tpm) 4000
Maximum koppel (EG) (Nm)290
Bijbehorend motortoerental (tpm) 1750
Brandstof Diesel voor motorvoertuigen (Specificatie EN 590)
223

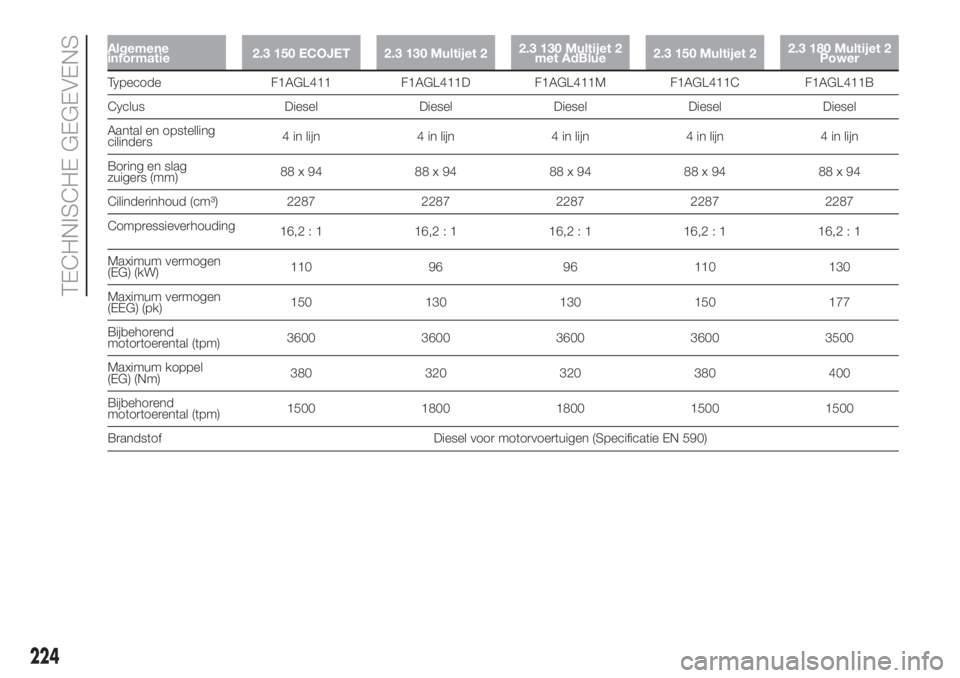

Algemene
informatie2.3 150 ECOJET 2.3 130 Multijet 22.3 130 Multijet 2
met AdBlue2.3 150 Multijet 22.3 180 Multijet 2
Power
Typecode F1AGL411 F1AGL411D F1AGL411M F1AGL411C F1AGL411B
Cyclus Diesel Diesel Diesel Diesel Diesel
Aantal en opstelling
cilinders4 in lijn 4 in lijn 4 in lijn 4 in lijn 4 in lijn
Boring en slag
zuigers (mm)88x94 88x94 88x94 88x94 88x94
Cilinderinhoud (cm³) 2287 2287 2287 2287 2287
Compressieverhouding
16,2 : 1 16,2 : 1 16,2 : 1 16,2 : 1 16,2 : 1
Maximum vermogen
(EG) (kW)110 96 96 110 130
Maximum vermogen
(EEG) (pk)150 130 130 150 177
Bijbehorend
motortoerental (tpm)3600 3600 3600 3600 3500
Maximum koppel
(EG) (Nm)380 320 320 380 400
Bijbehorend
motortoerental (tpm)1500 1800 1800 1500 1500
Brandstof Diesel voor motorvoertuigen (Specificatie EN 590)
224
TECHNISCHE GEGEVENS

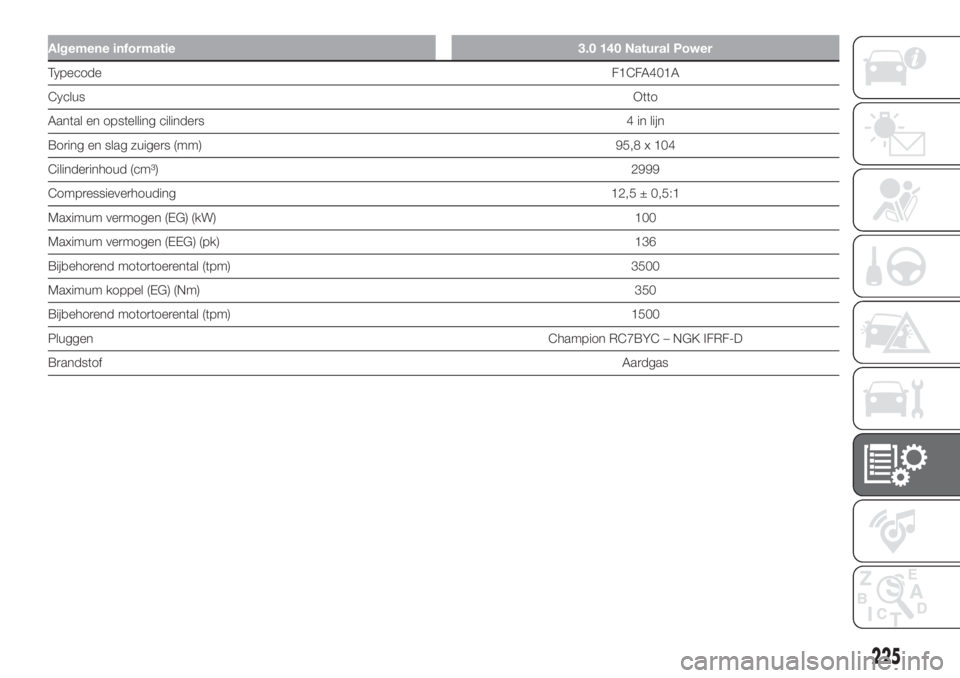

Algemene informatie 3.0 140 Natural Power
TypecodeF1CFA401A
CyclusOtto
Aantal en opstelling cilinders4 in lijn
Boring en slag zuigers (mm)95,8 x 104
Cilinderinhoud (cm³)2999
Compressieverhouding12,5 ± 0,5:1
Maximum vermogen (EG) (kW)100
Maximum vermogen (EEG) (pk)136
Bijbehorend motortoerental (tpm) 3500
Maximum koppel (EG) (Nm)350
Bijbehorend motortoerental (tpm) 1500
PluggenChampion RC7BYC – NGK IFRF-D
BrandstofAardgas
225

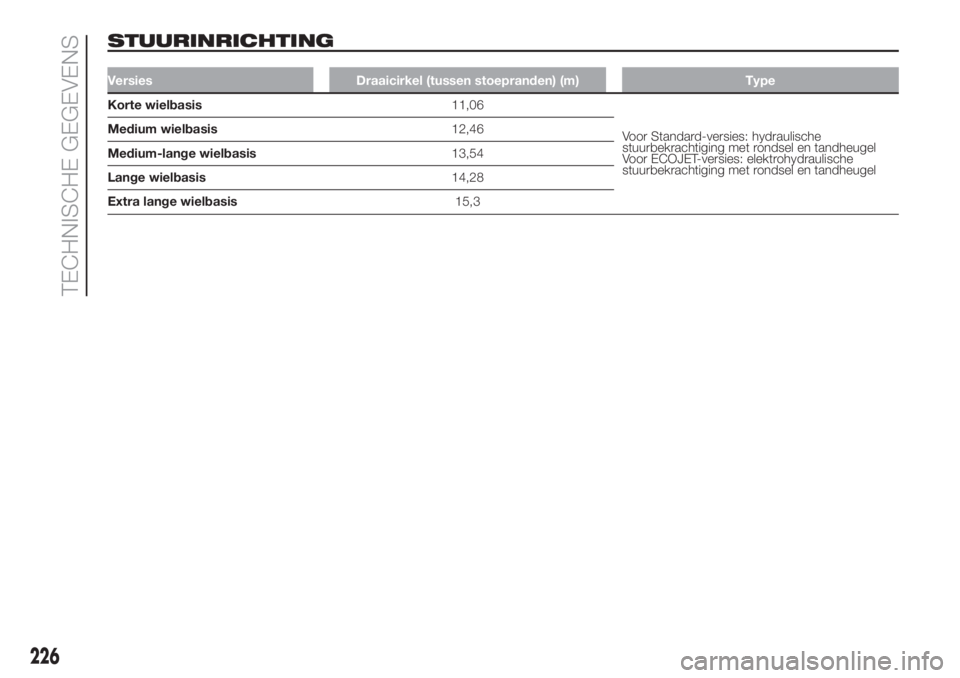

STUURINRICHTING
Versies Draaicirkel (tussen stoepranden) (m) Type
Korte wielbasis11,06
Voor Standard-versies: hydraulische
stuurbekrachtiging met rondsel en tandheugel
Voor ECOJET-versies: elektrohydraulische
stuurbekrachtiging met rondsel en tandheugel Medium wielbasis12,46
Medium-lange wielbasis13,54
Lange wielbasis14,28
Extra lange wielbasis15,3
226
TECHNISCHE GEGEVENS

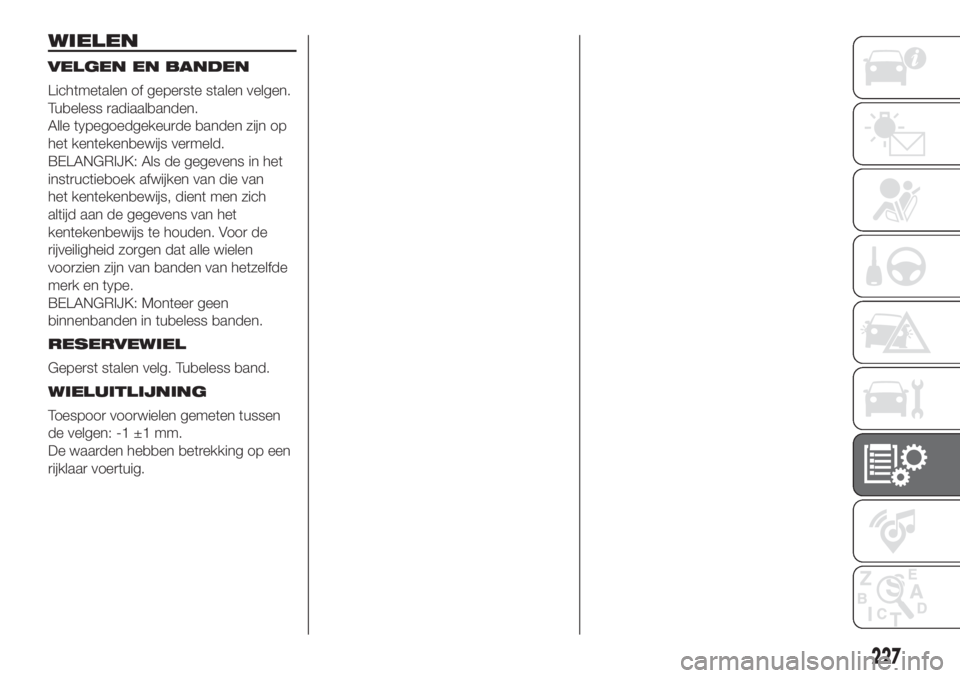

WIELEN
VELGEN EN BANDEN
Lichtmetalen of geperste stalen velgen.
Tubeless radiaalbanden.
Alle typegoedgekeurde banden zijn op
het kentekenbewijs vermeld.
BELANGRIJK: Als de gegevens in het
instructieboek afwijken van die van
het kentekenbewijs, dient men zich
altijd aan de gegevens van het
kentekenbewijs te houden. Voor de
rijveiligheid zorgen dat alle wielen
voorzien zijn van banden van hetzelfde
merk en type.
BELANGRIJK: Monteer geen
binnenbanden in tubeless banden.
RESERVEWIEL
Geperst stalen velg. Tubeless band.
WIELUITLIJNING
Toespoor voorwielen gemeten tussen
de velgen: -1 ±1 mm.
De waarden hebben betrekking op een
rijklaar voertuig.
227

STANDAARD VELGEN EN BANDEN
2.0 115 Multijet 2
Versies Wielen Gemonteerde banden Winterbanden
LIGHT 15”(*)6 Jx15-68 215/70 R15C (109/107 S) 225/70 R15C (112/110 S)225/70 R15C (112/110 R)
M+S
LIGHT (TEMPO
LIBERO) 15”
(**)6 Jx15-68215/70 R15CP (109/107
Q)–225/70 R15C (112/110 R)
M+S
LIGHT 16”
(*)6 Jx16-68 215/75 R16C (116/114 R) 225/75 R16C (116/114 R)225/75 R16C (116/114 R)
M+S
LIGHT (TEMPO
LIBERO) 16”
(***)6 Jx16-68225/75 R16 CP (116/114
Q)–225/75 R16C (116/114 R)
M+S
(*) 3000 / 3300 / 3500 kg GVW
(**) 3000 / 3300 / 3500 / 3650 kg GVW
(***) 3000 / 3500 kg GVW
228
