display FIAT DUCATO BASE CAMPER 2017 Instructieboek (in Dutch)

Wat het betekent Wat te doen

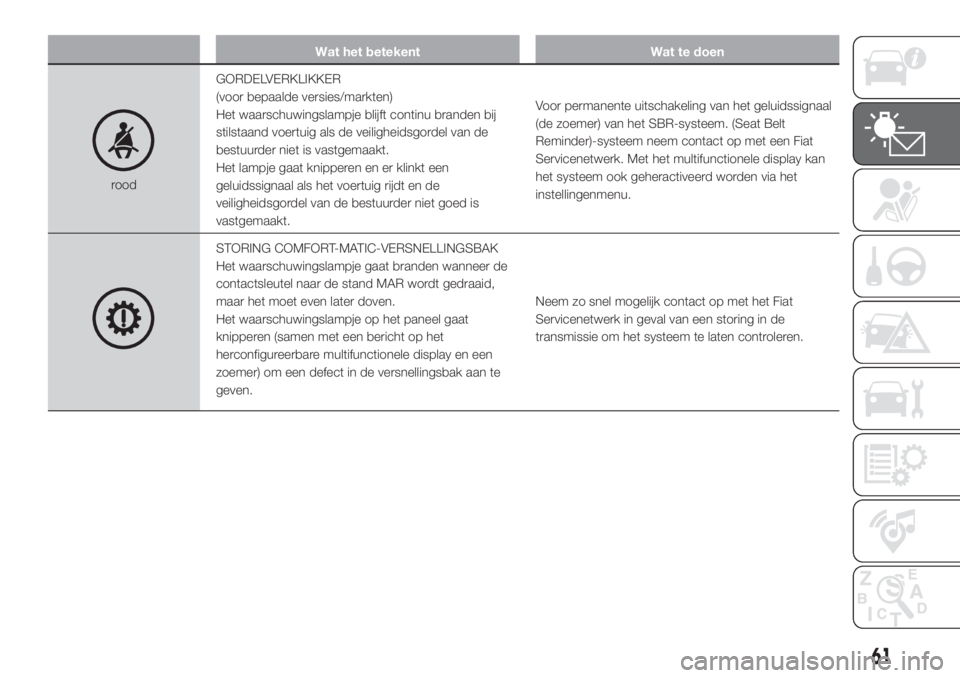

roodGORDELVERKLIKKER
(voor bepaalde versies/markten)
Het waarschuwingslampje blijft continu branden bij
stilstaand voertuig als de veiligheidsgordel van de
bestuurder niet is vastgemaakt.
Het lampje gaat knipperen en er klinkt een
geluidssignaal als het voertuig rijdt en de
veiligheidsgordel van de bestuurder niet goed is
vastgemaakt.Voor permanente uitschakeling van het geluidssignaal
(de zoemer) van het SBR-systeem. (Seat Belt
Reminder)-systeem neem contact op met een Fiat
Servicenetwerk. Met het multifunctionele display kan
het systeem ook geheractiveerd worden via het
instellingenmenu.
STORING COMFORT-MATIC-VERSNELLINGSBAK
Het waarschuwingslampje gaat branden wanneer de
contactsleutel naar de stand MAR wordt gedraaid,
maar het moet even later doven.
Het waarschuwingslampje op het paneel gaat
knipperen (samen met een bericht op het
herconfigureerbare multifunctionele display en een
zoemer) om een defect in de versnellingsbak aan te
geven.Neem zo snel mogelijk contact op met het Fiat
Servicenetwerk in geval van een storing in de
transmissie om het systeem te laten controleren.
61

Wat het betekent Wat te doen

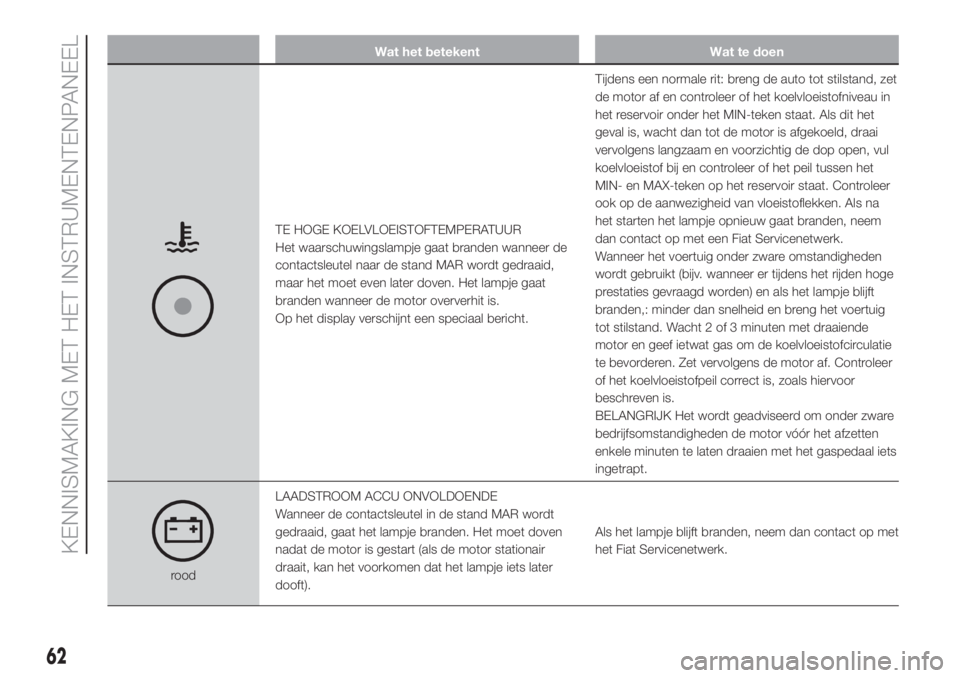

TE HOGE KOELVLOEISTOFTEMPERATUUR
Het waarschuwingslampje gaat branden wanneer de
contactsleutel naar de stand MAR wordt gedraaid,
maar het moet even later doven. Het lampje gaat
branden wanneer de motor oververhit is.
Op het display verschijnt een speciaal bericht.Tijdens een normale rit: breng de auto tot stilstand, zet
de motor af en controleer of het koelvloeistofniveau in
het reservoir onder het MIN-teken staat. Als dit het
geval is, wacht dan tot de motor is afgekoeld, draai
vervolgens langzaam en voorzichtig de dop open, vul
koelvloeistof bij en controleer of het peil tussen het
MIN- en MAX-teken op het reservoir staat. Controleer
ook op de aanwezigheid van vloeistoflekken. Als na
het starten het lampje opnieuw gaat branden, neem
dan contact op met een Fiat Servicenetwerk.
Wanneer het voertuig onder zware omstandigheden
wordt gebruikt (bijv. wanneer er tijdens het rijden hoge
prestaties gevraagd worden) en als het lampje blijft
branden,: minder dan snelheid en breng het voertuig
tot stilstand. Wacht 2 of 3 minuten met draaiende
motor en geef ietwat gas om de koelvloeistofcirculatie
te bevorderen. Zet vervolgens de motor af. Controleer
of het koelvloeistofpeil correct is, zoals hiervoor
beschreven is.
BELANGRIJK Het wordt geadviseerd om onder zware
bedrijfsomstandigheden de motor vóór het afzetten
enkele minuten te laten draaien met het gaspedaal iets
ingetrapt.
roodLAADSTROOM ACCU ONVOLDOENDE
Wanneer de contactsleutel in de stand MAR wordt
gedraaid, gaat het lampje branden. Het moet doven
nadat de motor is gestart (als de motor stationair
draait, kan het voorkomen dat het lampje iets later
dooft).Als het lampje blijft branden, neem dan contact op met
het Fiat Servicenetwerk.
62
KENNISMAKING MET HET INSTRUMENTENPANEEL

Wat het betekent Wat te doen

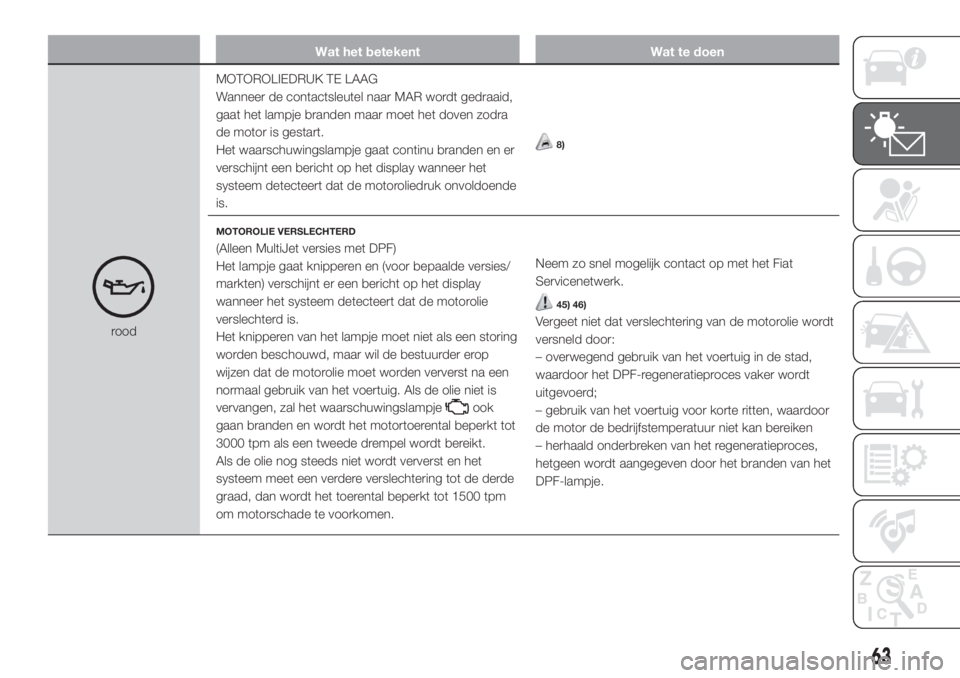

roodMOTOROLIEDRUK TE LAAG
Wanneer de contactsleutel naar MAR wordt gedraaid,
gaat het lampje branden maar moet het doven zodra
de motor is gestart.
Het waarschuwingslampje gaat continu branden en er
verschijnt een bericht op het display wanneer het
systeem detecteert dat de motoroliedruk onvoldoende
is.
8)
MOTOROLIE VERSLECHTERD
(Alleen MultiJet versies met DPF)
Het lampje gaat knipperen en (voor bepaalde versies/
markten) verschijnt er een bericht op het display
wanneer het systeem detecteert dat de motorolie
verslechterd is.
Het knipperen van het lampje moet niet als een storing
worden beschouwd, maar wil de bestuurder erop
wijzen dat de motorolie moet worden ververst na een
normaal gebruik van het voertuig. Als de olie niet is
vervangen, zal het waarschuwingslampje
ook
gaan branden en wordt het motortoerental beperkt tot
3000 tpm als een tweede drempel wordt bereikt.
Als de olie nog steeds niet wordt ververst en het
systeem meet een verdere verslechtering tot de derde
graad, dan wordt het toerental beperkt tot 1500 tpm
om motorschade te voorkomen.Neem zo snel mogelijk contact op met het Fiat
Servicenetwerk.
45) 46)
Vergeet niet dat verslechtering van de motorolie wordt
versneld door:
– overwegend gebruik van het voertuig in de stad,
waardoor het DPF-regeneratieproces vaker wordt
uitgevoerd;
– gebruik van het voertuig voor korte ritten, waardoor
de motor de bedrijfstemperatuur niet kan bereiken
– herhaald onderbreken van het regeneratieproces,
hetgeen wordt aangegeven door het branden van het
DPF-lampje.
63

Wat het betekent Wat te doen

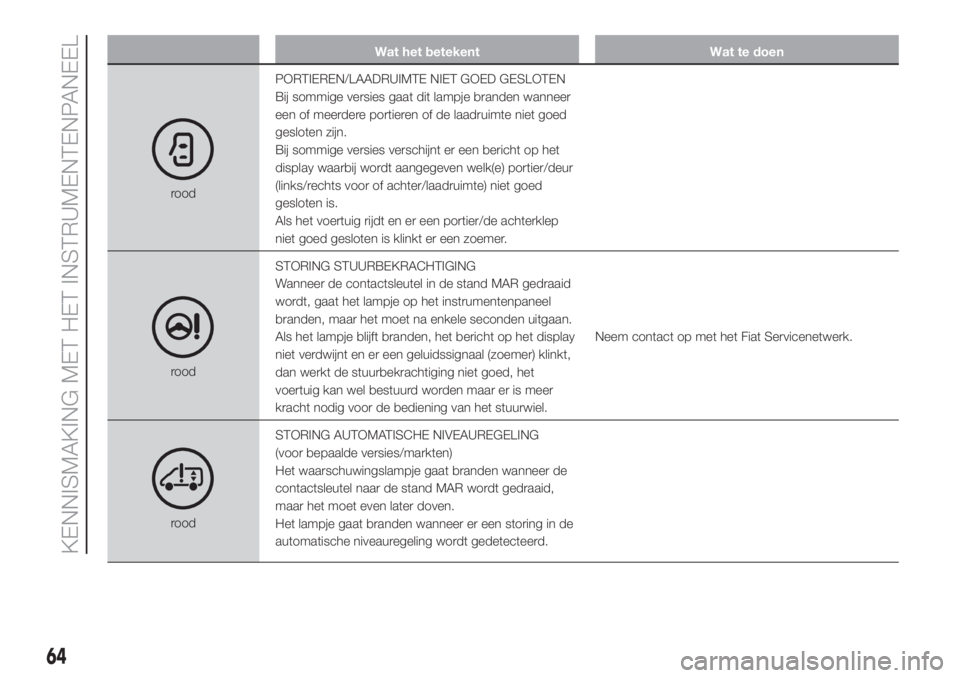

roodPORTIEREN/LAADRUIMTE NIET GOED GESLOTEN
Bij sommige versies gaat dit lampje branden wanneer
een of meerdere portieren of de laadruimte niet goed
gesloten zijn.
Bij sommige versies verschijnt er een bericht op het
display waarbij wordt aangegeven welk(e) portier/deur
(links/rechts voor of achter/laadruimte) niet goed
gesloten is.
Als het voertuig rijdt en er een portier/de achterklep
niet goed gesloten is klinkt er een zoemer.
roodSTORING STUURBEKRACHTIGING
Wanneer de contactsleutel in de stand MAR gedraaid
wordt, gaat het lampje op het instrumentenpaneel
branden, maar het moet na enkele seconden uitgaan.
Als het lampje blijft branden, het bericht op het display
niet verdwijnt en er een geluidssignaal (zoemer) klinkt,
dan werkt de stuurbekrachtiging niet goed, het
voertuig kan wel bestuurd worden maar er is meer
kracht nodig voor de bediening van het stuurwiel.Neem contact op met het Fiat Servicenetwerk.
roodSTORING AUTOMATISCHE NIVEAUREGELING
(voor bepaalde versies/markten)
Het waarschuwingslampje gaat branden wanneer de
contactsleutel naar de stand MAR wordt gedraaid,
maar het moet even later doven.
Het lampje gaat branden wanneer er een storing in de
automatische niveauregeling wordt gedetecteerd.
64
KENNISMAKING MET HET INSTRUMENTENPANEEL

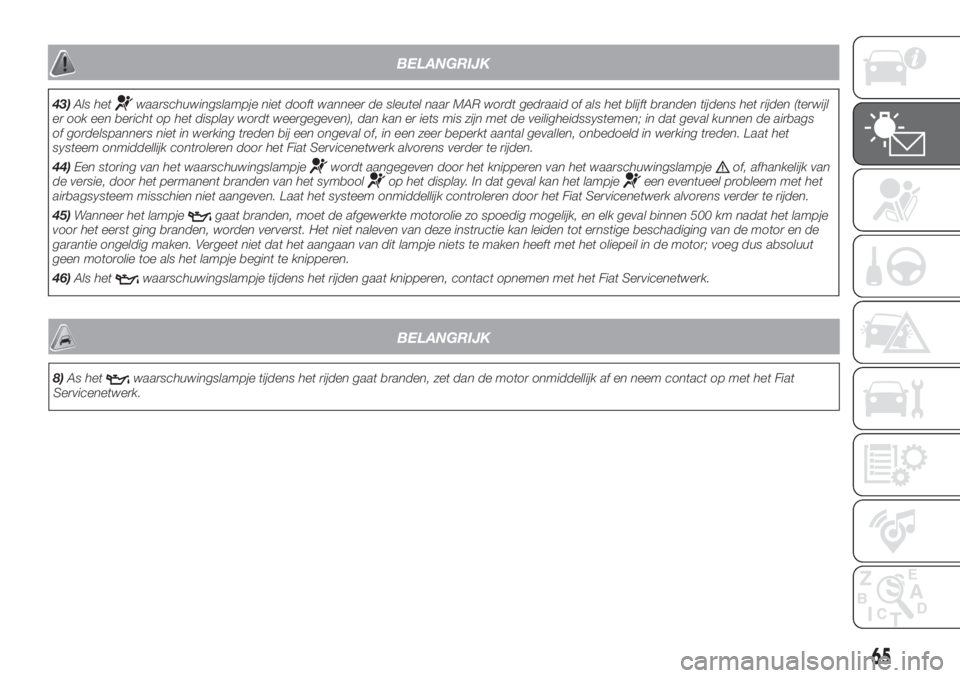

BELANGRIJK
43)Als hetwaarschuwingslampje niet dooft wanneer de sleutel naar MAR wordt gedraaid of als het blijft branden tijdens het rijden (terwijl
er ook een bericht op het display wordt weergegeven), dan kan er iets mis zijn met de veiligheidssystemen; in dat geval kunnen de airbags
of gordelspanners niet in werking treden bij een ongeval of, in een zeer beperkt aantal gevallen, onbedoeld in werking treden. Laat het
systeem onmiddellijk controleren door het Fiat Servicenetwerk alvorens verder te rijden.
44)Een storing van het waarschuwingslampje
wordt aangegeven door het knipperen van het waarschuwingslampjeof, afhankelijk van
de versie, door het permanent branden van het symboolop het display. In dat geval kan het lampjeeen eventueel probleem met het
airbagsysteem misschien niet aangeven. Laat het systeem onmiddellijk controleren door het Fiat Servicenetwerk alvorens verder te rijden.
45)Wanneer het lampje
gaat branden, moet de afgewerkte motorolie zo spoedig mogelijk, en elk geval binnen 500 km nadat het lampje
voor het eerst ging branden, worden ververst. Het niet naleven van deze instructie kan leiden tot ernstige beschadiging van de motor en de
garantie ongeldig maken. Vergeet niet dat het aangaan van dit lampje niets te maken heeft met het oliepeil in de motor; voeg dus absoluut
geen motorolie toe als het lampje begint te knipperen.
46)Als het
waarschuwingslampje tijdens het rijden gaat knipperen, contact opnemen met het Fiat Servicenetwerk.
65
BELANGRIJK
8)As hetwaarschuwingslampje tijdens het rijden gaat branden, zet dan de motor onmiddellijk af en neem contact op met het Fiat
Servicenetwerk.

Wat het betekent Wat te doen

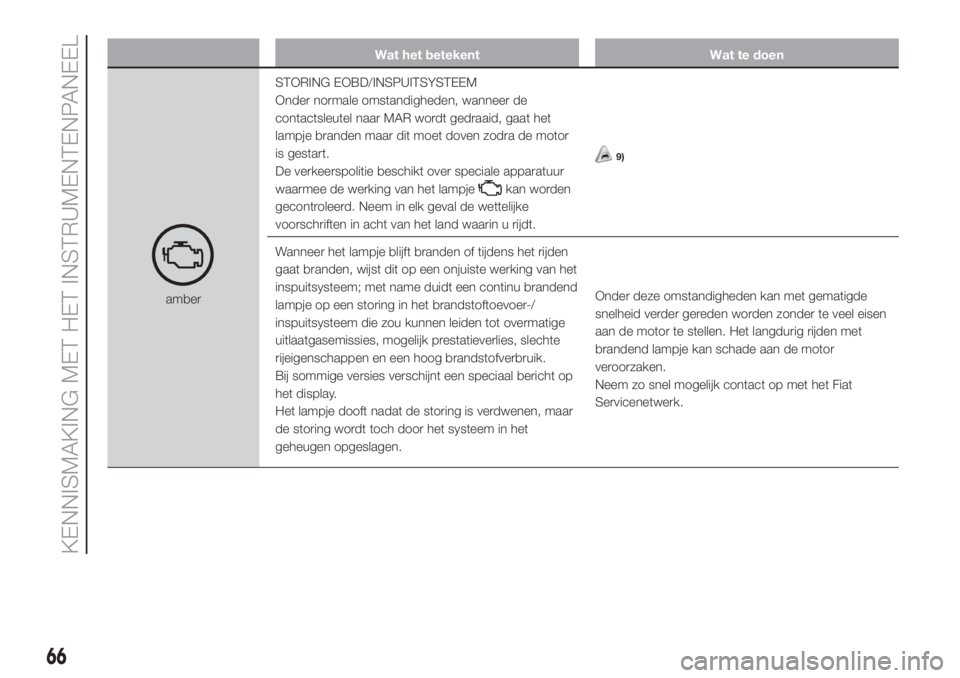

amberSTORING EOBD/INSPUITSYSTEEM
Onder normale omstandigheden, wanneer de
contactsleutel naar MAR wordt gedraaid, gaat het
lampje branden maar dit moet doven zodra de motor
is gestart.
De verkeerspolitie beschikt over speciale apparatuur
waarmee de werking van het lampje
kan worden
gecontroleerd. Neem in elk geval de wettelijke
voorschriften in acht van het land waarin u rijdt.
9)
Wanneer het lampje blijft branden of tijdens het rijden
gaat branden, wijst dit op een onjuiste werking van het
inspuitsysteem; met name duidt een continu brandend
lampje op een storing in het brandstoftoevoer-/
inspuitsysteem die zou kunnen leiden tot overmatige
uitlaatgasemissies, mogelijk prestatieverlies, slechte
rijeigenschappen en een hoog brandstofverbruik.
Bij sommige versies verschijnt een speciaal bericht op
het display.
Het lampje dooft nadat de storing is verdwenen, maar
de storing wordt toch door het systeem in het
geheugen opgeslagen.Onder deze omstandigheden kan met gematigde
snelheid verder gereden worden zonder te veel eisen
aan de motor te stellen. Het langdurig rijden met
brandend lampje kan schade aan de motor
veroorzaken.
Neem zo snel mogelijk contact op met het Fiat
Servicenetwerk.
66
KENNISMAKING MET HET INSTRUMENTENPANEEL

Wat het betekent Wat te doen
amberSTORING UREUM-INSPUITSYSTEEM
Het waarschuwingslampje gaat branden en er wordt
een speciaal bericht op het display weergegeven (voor
bepaalde versies/markten), als een vloeistof die niet
voldoet aan de nominale eigenschappen wordt
ingespoten of als een gemiddeld UREUM-verbruik van
meer dan 50% wordt gedetecteerd.Neem zo snel mogelijk contact op met het Fiat
Servicenetwerk.
Als het probleem niet wordt verholpen, worden verdere
meldingen gegeven op de volgende resterende
aantallen kilometers, voordat een herstart van het
voertuig wordt verhinderd:
400 km
320 km
240 km
Wanneer nog 200 km over zijn voordat het herstarten
van de motor wordt verhinderd, wordt op het
dashboard continu een speciaal bericht weergegeven
(voor bepaalde versies/markten) en klinkt er een
geluidssignaal.
geelSTORING ABS
Het waarschuwingslampje gaat branden wanneer de
contactsleutel naar de stand MAR wordt gedraaid,
maar het moet even later doven.
Het lampje gaat branden om een systeemstoring aan
te geven. In dat geval blijft het remsysteem normaal
werken, maar met uitsluiting van het ABS-systeem. Op
het display verschijnt een speciaal bericht.Rijd zeer voorzichtig wendt u zo snel mogelijk tot het
Fiat Servicenetwerk.
67

Wat het betekent Wat te doen
geelBRANDSTOFRESERVE
Het waarschuwingslampje gaat branden wanneer de
contactsleutel naar de stand MAR wordt gedraaid,
maar het moet even later doven. Het lampje gaat
branden wanneer er nog ongeveer 10-12 liter
brandstof (voor versies met tankinhoud van 90-120
liter) of 10 liter (voor versies met tankinhoud van 60
liter) in de tank zit.Het lampje knippert om een storing in het systeem aan
te geven. Neem in dat geval contact op met het Fiat
Servicenetwerk om het systeem te laten controleren.
geelSTORING VOORGLOEIBOUGIES /
VOORGLOEISYSTEEM
Gloeibougies
Dit lampje gaat branden wanneer de contactsleutel in
de stand MAR wordt gedraaid. Het lampje dooft zodra
de voorgloeibougies de van te voren ingestelde
temperatuur hebben bereikt.
BELANGRIJK Als de buitentemperatuur erg hoog is,
kan het lampje al na zeer korte tijd doven.Start de motor onmiddellijk nadat het lampje is
gedoofd.
Storing voorgloeisysteem
Het lampje knippert om een storing in het
voorgloeisysteem aan te geven.
Bij sommige versies verschijnt een speciaal bericht op
het display.Neem zo snel mogelijk contact op met het Fiat
Servicenetwerk.
68
KENNISMAKING MET HET INSTRUMENTENPANEEL

Wat het betekent Wat te doen
geelALGEMENE STORINGSWAARSCHUWING
(Versies met multifunctioneel display)
Het lampje gaat onder de volgende omstandigheden
branden:
Als de brandstofnoodschakelaar in werking treedt
Storing in de verlichting (mistachterlichten,
richtingaanwijzers, remlichten,
kentekenplaatverlichting, stadslichten, dagverlichting,
automatisme grootlicht koplampen, richtingaanwijzers
aanhanger, stadslichten aanhanger)De storing kan de volgende oorzaken hebben: een of
meer lampen doorgebrand, de betreffende
zekering(en) doorgebrand of elektrische verbinding
onderbroken.
Storing waarschuwingslampje airbag (lampje
algemene storing knippert)In dergelijke gevallen kan het waarschuwingslampje
mogelijk geen storingen in de veiligheidssystemen
aangeven. Laat het systeem onmiddellijk controleren
door het Fiat Servicenetwerk alvorens verder te rijden.
Storing regensensor
Storing sensor dieselfilter
Storing aankoppeling aanhanger
Storing audiosysteem
Storing motoroliedruksensor
Storing parkeersensor
Water in dieselfilterNeem contact op met het Fiat Servicenetwerk om de
storing zo spoedig mogelijk te laten verhelpen.
70
KENNISMAKING MET HET INSTRUMENTENPANEEL

Wat het betekent Wat te doen
geelDPF (ROETFILTER) WORDT SCHOONGEMAAKT
(voor bepaalde versies/markten)
Het waarschuwingslampje gaat branden wanneer de
contactsleutel naar de stand MAR wordt gedraaid,
maar het moet even later doven.
Het lampje gaat continu branden om de bestuurder te
waarschuwen dat het DPF-systeem bezig is met het
verwijderen van de opgehoopte vervuilende deeltjes
(roet) middels regeneratie.
Wanneer het waarschuwingslampje gaat branden,
verschijnt er een specifiek bericht op het display (voor
bepaalde versies/markten).Het lampje zal niet bij elk DPF-regeneratie branden,
maar alleen als de rijomstandigheden zodanig zijn dat
de bestuurder hiervan op de hoogte moet worden
gebracht. Het lampje dooft wanneer met het voertuig
wordt gereden tot het regeneratieproces is afgerond.
Een regeneratieproces duurt gemiddeld 15 minuten.
De optimale omstandigheden om het proces te
voltooien worden bereikt door te rijden aan 60 km/h en
met een toerental van meer dan 2000 tpm. Als dit
waarschuwingslampje gaat branden, wijst dit niet op
een storing en hoeft het voertuig dus niet naar een
garage te worden gebracht.
10)
47)
geelSTORING ESC-ASR SYSTEEM/TRACTION PLUS
Bij sommige versies verschijnt een speciaal bericht op
het display.
Het lampje gaat tijdens het rijden knipperen om aan te
geven dat het ESC systeem in werking is getreden.Als het lampje niet uit gaat, of tijdens het rijden blijft
branden, contact opnemen met het Fiat
Servicenetwerk.
Storing Hill Holder
Het lampje gaat branden als het Hill Holdersysteem
defect is.
Bij sommige versies verschijnt een speciaal bericht op
het display.Neem in dit geval zo snel mogelijk contact op met het
Fiat Servicenetwerk.
71
