BUITENVERLICHTING
IN HET KORT
Op de linkerhendel zitten de
bedieningen voor de
buitenverlichting.
De buitenverlichting kan alleen
worden ingeschakeld met de
contactsleutel in de stand MAR.
VERLICHTING UIT
Ring naar de standOfig. 38 gedraaid.DAGRIJLICHTEN (DRL)
(voor bepaalde versies/markten)
Met de sleutel in de stand MAR en de
ring in de standOfig. 38 gedraaid,
gaan de dagrijlichten automatisch aan;
de andere lampen en de
binnenverlichting blijven uit. De
automatische werking van de
dagrijlichten kan (voor bepaalde
versies/markten) via het displaymenu
in-/uitgeschakeld worden (zie de
paragraaf "Display" in het hoofdstuk
"Kennismaking met het
instrumentenpaneel).
Als de dagrijlichten zijn uitgeschakeld,
gaat er bij de draaischakelaar in stand
Ogeen enkel licht branden.
30)
DIMLICHT/STADSLICHT
Draai, met de contactsleutel in de stand
MAR, de draaischakelaar op
fig.
39.
Als het dimlicht wordt ingeschakeld,
gaan de dagrijlichten uit en worden het
stadslicht en het dimlicht ingeschakeld.
Het
controlelampje op het
instrumentenpaneel gaat branden.
Als de contactsleutel naar STOP wordt
gedraaid of wordt verwijderd en de
draaischakelaar vanOnaar
wordt
gedraaid, gaan het stadslicht en de
kentekenplaatverlichting branden.Het waarschuwingslampje
op het
instrumentenpaneel gaat branden.
GROOTLICHT
Trek met de ring in de stand
de
hendel naar het stuurwiel (2e instabiele
stand) fig. 40.
Het
controlelampje op het
instrumentenpaneel gaat branden.
Trek de hendel nogmaals naar het
stuurwiel om het grootlicht uit te
schakelen (het dimlicht wordt opnieuw
ingeschakeld).
38F1A0064
39F1A0065
40F1A0066
25

GROOTLICHTSIGNAAL
Trek de hendel naar het stuurwiel (1e
instabiele stand) fig. 41 ongeacht de
stand van de ring. Het
controlelampje op het
instrumentenpaneel gaat branden.
AUTOMATISCH
GROOTLICHT
Om andere weggebruikers niet te
verblinden, wordt het grootlicht
automatisch uitgeschakeld wanneer er
voertuigen uit de tegengestelde richting
naderen of wanneer u achter een
voertuig in dezelfde richting rijdt.
Het systeem wordt geactiveerd via het
menu-item en door de lichtschakelaar
in de stand
te draaien.Wanneer het grootlicht voor het eerst
wordt ingeschakeld door aan de hendel
te trekken, wordt de functie geactiveerd
en wordt het symbool
weergegeven; als het grootlicht
ook daadwerkelijk aan is, wordt ook het
betreffende blauwe
waarschuwingslampje
weergegeven.
Als de rijsnelheid hoger dan 40 km/h is
en de functie ingeschakeld is, wordt
deze uitgeschakeld wanneer de hendel
opnieuw naar de grootlichtstand wordt
getrokken.
Als de rijsnelheid lager dan 15 km/h is
en de functie ingeschakeld is, schakelt
deze functie het grootlicht uit. Als de
hendel opnieuw naar de grootlichtstand
wordt getrokken, wordt dit
geïnterpreteerd als verzoek om continu
brandend grootlicht en dus gaat het
blauwe waarschuwingslampje
op
het dashboard branden en brandt
het grootlicht zolang de snelheid niet
boven 40 km/h komt. De functie wordt
weer automatisch ingeschakeld zodra
de snelheid boven 40 km/h komt
.
Als in deze fase opnieuw aan de hendel
wordt getrokken, om uitschakeling
van het grootlicht te verzoeken, blijft de
functie uitgeschakeld en gaat ook het
grootlicht uit.Draai de ring naar de
stand fig. 39
om de automatische functie uit te
schakelen.
31) 32)
PARKEERLICHTEN
Deze lichten kunnen alleen worden
ingeschakeld met de contactsleutel in
de stand STOP of verwijderd, door
de linkerring eerst naar de standOen
vervolgens naar de stand
ofte
draaien.
Het
controlelampje op het
instrumentenpaneel gaat branden.
RICHTINGAANWIJZERS
Zet de hendel in de (stabiele) stand fig.
42:
omhoog (stand 1): inschakeling
rechter richtingaanwijzer;
omlaag (stand 2): inschakeling linker
richtingaanwijzer.
Het lampje
ofgaat op het
instrumentenpaneel knipperen.
Wanneer de dagrijlichten zijn
ingeschakeld (bij versies zonder ledden
en voor bepaalde versies/markten) en
de richtingaanwijzers worden
ingeschakeld, gaat het desbetreffende
dagrijlicht uit (D.R.L.).
41F1A0067
26
KENNISMAKING MET DE AUTO

Uitschakelen
Als de sensor wordt gedeactiveerd
wordt het grootlicht uitgeschakeld en,
na ongeveer 10 seconden, ook het
stadslicht.
De schemersensor is niet in staat om
mist te detecteren. In dat geval moet de
verlichting handmatig ingeschakeld
worden.
BELANGRIJK
30)De dagrijlichten zijn een alternatief voor
het dimlicht in landen waar dit tijdens het
rijden overdag verplicht is, en zijn tevens
toegestaan in landen waar dit niet verplicht
is. De dagrijlichten mogen het dimlicht
niet vervangen tijdens het rijden in het
donker of in tunnels. Het gebruik van de
dagrijlichten wordt geregeld door de
wegenverkeerswetgeving van het land
waar u rijdt. Neem de wettelijke
voorschriften in acht.31)Het systeem is gebaseerd op
herkenning via een camera. Bijzondere
omgevingsomstandigheden kunnen van
invloed zijn op de correcte herkenning van
de verkeersomstandigheden. Daarom is
de bestuurder altijd verantwoordelijk voor
het correcte gebruik van het grootlicht
van de koplampen in overeenstemming
met de geldende wetten. Draai de ring naar
de
stand fig. 39om de automatische
functie uit te schakelen.
32)Als de camera zijn positie verliest door
een variatie in lading, kan het zijn dat het
systeem tijdelijk niet werkt om te zorgen
dat de camera een zelfkalibratie kan
uitvoeren.
KOPLAMPEN
LICHTBUNDEL
AFSTELLEN
Een goede afstelling van de koplampen
is belangrijk voor het comfort en de
veiligheid van de bestuurder en alle
overige weggebruikers. De koplampen
moeten juist gericht zijn om de beste
zichtcondities aan alle bestuurders
te garanderen, terwijl met
ingeschakelde koplampen wordt
gereden. Neem contact op met het Fiat
Servicenetwerk voor controle en
eventuele afstelling.
HOOGTEREGELING
KOPLAMPEN
De hoogteregeling werkt met de
contactsleutel in de stand MAR en
ingeschakelde dimlichten.
Het voertuig helt achterover indien
beladen. Hierdoor schijnt de lichtbundel
meer naar boven.
In dat geval moeten de koplampen
opnieuw worden afgesteld.
Hoogteregeling koplampen
Druk op
ofop het
bedieningspaneel fig. 45.
Het display op het instrumentenpaneel
geeft de ingestelde stand aan.
44F1A0070
28
KENNISMAKING MET DE AUTO

KENNISMAKING MET HET
INSTRUMENTENPANEEL
In dit deel van het instructieboek vindt u
alle informatie die u nodig hebt om het
instrumentenpaneel goed te begrijpen,
te interpreteren en te gebruiken.EOBD-SYSTEEM ............................ 52
BEDIENINGSPANEEL EN
BOORDINSTRUMENTEN ................ 53
DISPLAY ........................................ 55
TRIP COMPUTER ........................... 57
LAMPJES EN BERICHTEN ............. 59
- LAAG REMVLOEISTOFNIVEAU/
HANDREM AANGETROKKEN ............ 59
- STORING EBD ................................. 60
- STORING AIRBAGSYSTEEM ........... 60
- GORDELVERKLIKKER ..................... 61
- TE HOGE
KOELVLOEISTOFTEMPERATUUR ...... 62
- LAADSTROOM ACCU
ONVOLDOENDE ................................ 62
- MOTOROLIEDRUK TE LAAG ........... 63
-MOTOROLIE VERSLECHTERD ......... 63
-PORTIEREN/LAADRUIMTE NIET
GOED GESLOTEN ............................. 64
-STORING STUURBEKRACHTIGING . 64
- STORING AUTOMATISCHE
NIVEAUREGELING ............................. 64
- STORING EOBD/INSPUIT-
SYSTEEM ........................................... 66
-STORING
UREUM-INSPUITSYSTEEM ................ 67
-STORING ABS .................................. 67
- BRANDSTOFRESERVE .................... 68
-STORING VOORGLOEIBOUGIES /
VOORGLOEISYSTEEM ...................... 68
-WAARSCHUWING LAAG NIVEAU
ADDITIEF DIESELEMISSIE (UREUM) .. 69
-STORING STARTBLOKKERING -
FIAT CODE ......................................... 69
-MISTACHTERLICHTEN ..................... 69- ALGEMENE
STORINGSWAARSCHUWING ............ 70
-DPF (ROETFILTER) WORDT
SCHOONGEMAAKT ........................... 71
- REMBLOKSLIJTAGE ........................ 72
-DRIVING ADVISOR ........................... 72
- TPMS ............................................... 73
-DIMLICHT ......................................... 74
-FOLLOW ME HOME ......................... 74
- RICHTINGAANWIJZER LINKS .......... 74
- RICHTINGAANWIJZER RECHTS ...... 74
- MISTLAMPEN .................................. 75
- CRUISE CONTROL .......................... 75
- SPEED LIMITER ............................... 75
- AUTOMATISCH GROOTLICHT ........ 75
- GROOTLICHT .................................. 76
-"UP" FUNCTIE .................................. 76
-STORING BUITENVERLICHTING ...... 77
-DEFECT
WAARSCHUWINGSLAMPJE LAGE
MOTOROLIEDRUK.............................. 77
-STORING REMLICHTEN ................... 77
-STORING AUTOMATISME
GROOTLICHT KOPLAMPEN .............. 78
-KANS OP GLAD WEGDEK ................ 78
-SNELHEIDSLIMIET
OVERSCHREDEN .............................. 78
-GEPROGRAMMEERD
ONDERHOUD .................................... 78
-BRANDSTOFNOODSCHAKELAAR IN
WERKING GETREDEN ....................... 79
-INDICATIE STORING
COMFORT-MATIC-SYSTEEM .............. 79
-STORING PARKEERSENSOR ........... 79
-STORING SYSTEEM DRIVING
ADVISOR ............................................ 79
50
KENNISMAKING MET HET INSTRUMENTENPANEEL

Om de schermpagina en de
betreffende opties naar boven
te doorlopen of om de
weergegeven waarde te
verlagen.
OpmerkingDe knoppen
en
schakelen als volgt verschillende
functies in, afhankelijk van de situatie:
Regeling lichtsterkte
interieurverlichting
- bij ingeschakeld stadslicht en
standaardscherm, kan de lichtsterkte
van de interieurverlichting worden
ingesteld.
Set-up-menu
- hiermee kan binnen het menu naar
beneden en naar boven gebladerd
worden;
- hiermee kunnen tijdens het instellen
de waarden verhoogd of verlaagd
worden.
SET-UP-MENU
Setup-menufuncties
Het Setup-menu wordt geactiveerd
door de MODE knop kort in te drukken.
Het menu biedt de volgende functies:
Menu
Aan
Hoogteregeling koplampen
Snelheidswaarschuwing
Sensor koplampen
Flanklichten
Regensensor
Inschakeling Trip B
Verkeersborden
Tijd instellen
Datum instellen
Autoclose
Meeteenheid
Taal
Volume waarschuwingen
Onderhoud
Passagiersairbag
Dagrijlichten
Automatisch grootlicht
Menu afsluiten
Druk op de knop
ofom
binnen het menu te navigeren; een keer
op de knoppen
om door het
instellingenmenu te scrollen.
De bedieningswijzen verschillen
afhankelijk van de gekozen optie.
TRIP COMPUTER
IN HET KORT
De Trip-computer geeft informatie
over de werking van het voertuig
weer op het display, wanneer de
contactsleutel in de stand MAR staat.
Hiermee kunnen twee afzonderlijke
functies worden aangemaakt, “Trip A”
en Trip B” genaamd, waarmee
grootheden tijdens een reis met het
voertuig kunnen worden vastgelegd.
Beide functies werken onafhankelijk
van elkaar. Beide functies kunnen
gereset worden (reset – begin van
een nieuwe reis).
“Trip A” geeft informatie over:
Buitentemperatuur
Bereik
Afgelegde afstand A
Gemiddeld verbruik A
Huidig verbruik
Gemiddelde snelheid A
Reistijd A (rijtijd)
Reset Trip A
57

Wat het betekent Wat te doen
geelALGEMENE STORINGSWAARSCHUWING
(Versies met multifunctioneel display)
Het lampje gaat onder de volgende omstandigheden
branden:
Als de brandstofnoodschakelaar in werking treedt
Storing in de verlichting (mistachterlichten,
richtingaanwijzers, remlichten,
kentekenplaatverlichting, stadslichten, dagverlichting,
automatisme grootlicht koplampen, richtingaanwijzers
aanhanger, stadslichten aanhanger)De storing kan de volgende oorzaken hebben: een of
meer lampen doorgebrand, de betreffende
zekering(en) doorgebrand of elektrische verbinding
onderbroken.
Storing waarschuwingslampje airbag (lampje
algemene storing knippert)In dergelijke gevallen kan het waarschuwingslampje
mogelijk geen storingen in de veiligheidssystemen
aangeven. Laat het systeem onmiddellijk controleren
door het Fiat Servicenetwerk alvorens verder te rijden.
Storing regensensor
Storing sensor dieselfilter
Storing aankoppeling aanhanger
Storing audiosysteem
Storing motoroliedruksensor
Storing parkeersensor
Water in dieselfilterNeem contact op met het Fiat Servicenetwerk om de
storing zo spoedig mogelijk te laten verhelpen.
70
KENNISMAKING MET HET INSTRUMENTENPANEEL

Wat het betekent Wat te doen
groenCRUISE CONTROL
(voor bepaalde versies/markten)
Als de sleutel in de MAR-stand wordt geplaatst, gaat
het waarschuwingslampje op het display branden en
het moet na enkele seconden doven als de Cruise
Control is uitgeschakeld.
Het waarschuwingslampje is op het display gaan
branden nadat de Cruise Control-schakelaar op ON is
geplaatst of
, afhankelijk van de versie. Bij
sommige versies verschijnt een speciaal bericht op het
display.
groenSPEED LIMITER
(voor bepaalde versies/markten)
Het lampje op het bedieningspaneel gaat branden
wanneer de functie ingeschakeld wordt.
Bij sommige versies verschijnt een speciaal bericht op
het display.
groenAUTOMATISCH GROOTLICHT
Dit lampje gaat branden wanneer het grootlicht
automatisch wordt ingeschakeld.
75

Wat het betekent Wat te doen
blauwGROOTLICHT
Het lampje gaat branden wanneer het grootlicht wordt
ingeschakeld.
groen"UP" FUNCTIE
(alleen met COMFORT-MATIC-versnellingsbak, voor
bepaalde versies/markten)
De UP-functie kan alleen worden ingeschakeld als de
automatische logica van de COMFORT-MATIC-
versnellingsbak is ingeschakeld.
De UP-functie kan worden ingeschakeld door te
drukken op de UP-knop tussen de bedieningen op het
dashboard.
Wanneer deze functie is ingeschakeld, gaat het
waarschuwingslampjeop het instrumentenpaneel
branden en wordt een bevestigingsbericht op het
herconfigureerbare multifunctionele display
weergegeven.
76
KENNISMAKING MET HET INSTRUMENTENPANEEL

Meldingen op display
Wat het betekent Wat te doen
STORING BUITENVERLICHTING
(Versies met herconfigureerbaar multifunctioneel
display)
Het symbool wordt weergegeven wanneer er een
storing in een van de volgende lichten wordt
gedetecteerd:
richtingaanwijzers
mistachterlichten
remlichten
stadslicht
dagrijlichten
kentekenverlichting
achteruitrijlichten
automatisme grootlicht koplampen
stadslichten aanhanger
richtingaanwijzers aanhanger.De storing kan de volgende oorzaken hebben: een of
meer lampen doorgebrand, de betreffende zekering
doorgebrand of elektrische verbinding onderbroken.
DEFECT WAARSCHUWINGSLAMPJE LAGE
MOTOROLIEDRUK
Het symbool verschijnt om een storing van het
waarschuwingslampje voor lage motoroliedruk aan te
geven.Neem contact op met het Fiat Servicenetwerk.
STORING REMLICHTEN
(Versies met herconfigureerbaar multifunctioneel
display)
Het symbool verschijnt wanneer er een defect in de
remlichten wordt gedetecteerd.De storing kan de volgende oorzaken hebben: een of
meer lampen doorgebrand, de zekering is
doorgebrand of de elektrische verbinding is
onderbroken.
77

Wat het betekent Wat te doen

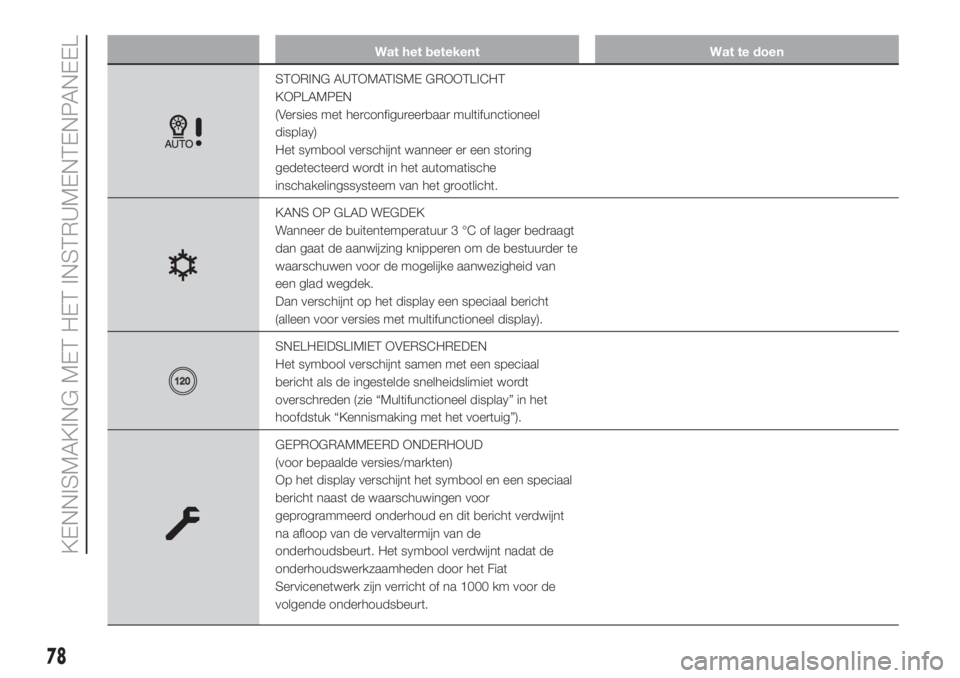

STORING AUTOMATISME GROOTLICHT
KOPLAMPEN
(Versies met herconfigureerbaar multifunctioneel
display)
Het symbool verschijnt wanneer er een storing
gedetecteerd wordt in het automatische
inschakelingssysteem van het grootlicht.
KANS OP GLAD WEGDEK
Wanneer de buitentemperatuur 3 °C of lager bedraagt
dan gaat de aanwijzing knipperen om de bestuurder te
waarschuwen voor de mogelijke aanwezigheid van
een glad wegdek.
Dan verschijnt op het display een speciaal bericht
(alleen voor versies met multifunctioneel display).
SNELHEIDSLIMIET OVERSCHREDEN
Het symbool verschijnt samen met een speciaal
bericht als de ingestelde snelheidslimiet wordt
overschreden (zie “Multifunctioneel display” in het
hoofdstuk “Kennismaking met het voertuig”).
GEPROGRAMMEERD ONDERHOUD
(voor bepaalde versies/markten)
Op het display verschijnt het symbool en een speciaal
bericht naast de waarschuwingen voor
geprogrammeerd onderhoud en dit bericht verdwijnt
na afloop van de vervaltermijn van de
onderhoudsbeurt. Het symbool verdwijnt nadat de
onderhoudswerkzaamheden door het Fiat
Servicenetwerk zijn verricht of na 1000 km voor de
volgende onderhoudsbeurt.
78
KENNISMAKING MET HET INSTRUMENTENPANEEL
