Lampen
Lampen Type Vermogen Figuur
Grootlicht H7 55W D
Dimlicht H7 55W D
Stadslichten voor / dagrijlichten
W21/5W - LED
(#)--
Mistvoorlichten
(*)H11 55W -
Richtingaanwijzers voor WY21W 21W B
ZijrichtingaanwijzerW16WF
(**) / WY5W
(***)16W(**) / 5W (***)A
Richtingaanwijzers achter PY2IW 21W B
Stadslicht W5W 5W A
Stadslicht achter P21/5W 21/5W B
Parkeerlichten achter/Remlichten P21W 21W B
Derde remlicht W5W 5W B
Achteruitrijlicht W16W 16W B
Mistachterlicht W16W 16W B
Kentekenverlichting C5W 5W A
Plafondverlichting voor (beweegbaar lampenglas) 12V10W 10W C
Plafondverlichting achterin 12V10W 10W C
(#) indien van toepassing, in plaats van een W21/5W-lamp
(*)voor bepaalde versies/markten
(**)XL en Tempo Libero versie
(***)alle overige versies
153

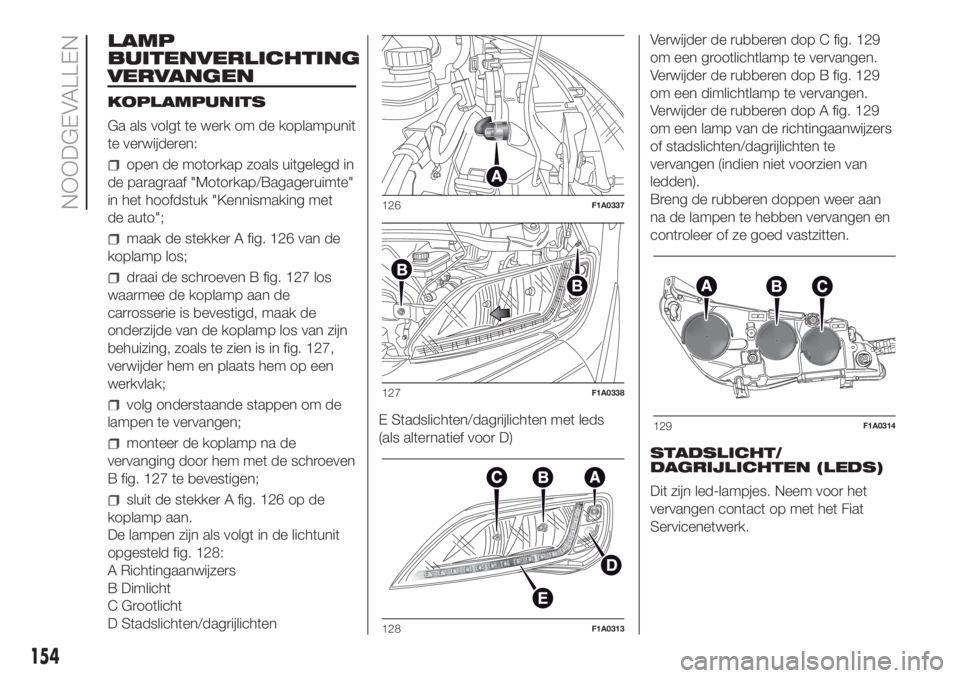

LAMP
BUITENVERLICHTING
VERVANGEN
KOPLAMPUNITS
Ga als volgt te werk om de koplampunit
te verwijderen:
open de motorkap zoals uitgelegd in
de paragraaf "Motorkap/Bagageruimte"
in het hoofdstuk "Kennismaking met
de auto";
maak de stekker A fig. 126 van de
koplamp los;
draai de schroeven B fig. 127 los
waarmee de koplamp aan de
carrosserie is bevestigd, maak de
onderzijde van de koplamp los van zijn
behuizing, zoals te zien is in fig. 127,
verwijder hem en plaats hem op een
werkvlak;
volg onderstaande stappen om de
lampen te vervangen;
monteer de koplamp na de
vervanging door hem met de schroeven
B fig. 127 te bevestigen;
sluit de stekker A fig. 126 op de
koplamp aan.
De lampen zijn als volgt in de lichtunit
opgesteld fig. 128:
A Richtingaanwijzers
B Dimlicht
C Grootlicht
D Stadslichten/dagrijlichtenE Stadslichten/dagrijlichten met leds
(als alternatief voor D)Verwijder de rubberen dop C fig. 129
om een grootlichtlamp te vervangen.
Verwijder de rubberen dop B fig. 129
om een dimlichtlamp te vervangen.
Verwijder de rubberen dop A fig. 129
om een lamp van de richtingaanwijzers
of stadslichten/dagrijlichten te
vervangen (indien niet voorzien van
ledden).
Breng de rubberen doppen weer aan
na de lampen te hebben vervangen en
controleer of ze goed vastzitten.
STADSLICHT/
DAGRIJLICHTEN (LEDS)
Dit zijn led-lampjes. Neem voor het
vervangen contact op met het Fiat
Servicenetwerk.
126F1A0337
127F1A0338
128F1A0313
129F1A0314
154
NOODGEVALLEN

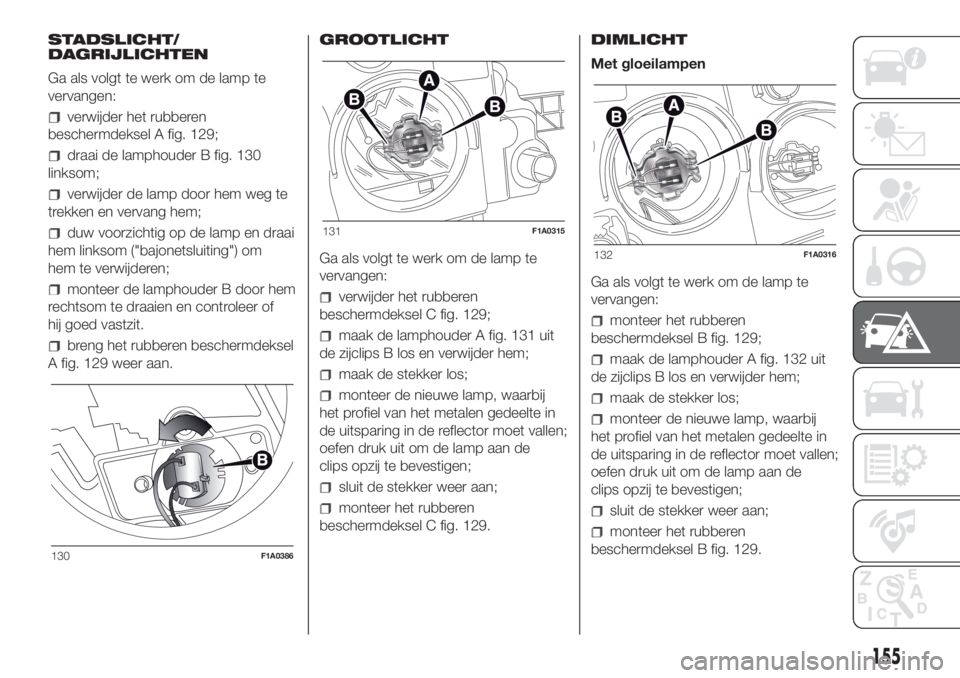

STADSLICHT/
DAGRIJLICHTEN
Ga als volgt te werk om de lamp te
vervangen:
verwijder het rubberen
beschermdeksel A fig. 129;
draai de lamphouder B fig. 130
linksom;
verwijder de lamp door hem weg te
trekken en vervang hem;
duw voorzichtig op de lamp en draai
hem linksom ("bajonetsluiting") om
hem te verwijderen;
monteer de lamphouder B door hem
rechtsom te draaien en controleer of
hij goed vastzit.
breng het rubberen beschermdeksel
A fig. 129 weer aan.GROOTLICHT
Ga als volgt te werk om de lamp te
vervangen:
verwijder het rubberen
beschermdeksel C fig. 129;
maak de lamphouder A fig. 131 uit
de zijclips B los en verwijder hem;
maak de stekker los;
monteer de nieuwe lamp, waarbij
het profiel van het metalen gedeelte in
de uitsparing in de reflector moet vallen;
oefen druk uit om de lamp aan de
clips opzij te bevestigen;
sluit de stekker weer aan;
monteer het rubberen
beschermdeksel C fig. 129.DIMLICHT
Met gloeilampen
Ga als volgt te werk om de lamp te
vervangen:
monteer het rubberen
beschermdeksel B fig. 129;
maak de lamphouder A fig. 132 uit
de zijclips B los en verwijder hem;
maak de stekker los;
monteer de nieuwe lamp, waarbij
het profiel van het metalen gedeelte in
de uitsparing in de reflector moet vallen;
oefen druk uit om de lamp aan de
clips opzij te bevestigen;
sluit de stekker weer aan;
monteer het rubberen
beschermdeksel B fig. 129.
130F1A0386
131F1A0315
132F1A0316
155

Zekeringenkast dashboard
Beschermd systeem Zekering Ampère
Rechter dimlicht F12 7,5
Linker dimlicht F13 7,5
Relais zekeringenkast motorruimte, relais zekeringenkast dashboard
(+sleutel)F31 5
Plafondverlichting inzittendenruimte (+accu) F32 7,5
Sensor accubewaking voor Start&Stop versies (+accu) F33 7,5
Interieurverlichting minibus (nood) F34 7,5
Radio, Klimaatbeheersingssysteem, Alarm, Tachograaf, regeleenheid
accuschakelaar, Timer Webasto timer (+batterij), TPMS, Voltage
stabilisador voor radio instellingen(S&S)F36 10
Remlichten controle (hoofd), Instrumentenpaneel (+sleutel), Gateway
(voor transformers)F37 7,5
Portiervergrendeling (+accu) F38 20
Ruitenwisser (+sleutel) F43 20
Elektrische ruitbediening bestuurderszijde F47 20
Elektrische ruitbediening passagierszijde F48 20
Regeleenheid parkeersensor, radio, bedieningsorganen op het
stuurwiel, middelste bedieningspaneel, linker bedieningspaneel,
extra paneel, regeleenheid accuschakelaar (+sleutel), trekhaak,
regensensor, voltage stabilisador (voor S&S)F49 5
Klimaatbeheersingssysteem, stuurbekrachtiging regeleenheid,
achteruitrijlichten, Tachograaf (+sleutel), TOM TOM instelling,
Rijstrook waarschuwingssystemen, Achteruitrijcamera, Koplampen
uitlijning correctorF51 5
Instrumentenpaneel (+accu) F53 7,5
Niet beschikbaar F89 -
Linker grootlicht F90 7,5
163

Beschermd systeem Zekering Ampère
Rechter grootlicht F91 7,5
Linker mistlamp F92 7,5
Rechter mistlamp F93 7,5
164
NOODGEVALLEN

Bericht Signaal Beschrijving
FMS1(2)
High beam, main beam Geeft de actieve status van het grootlicht aan
Dimlicht Geeft de actieve status van het dimlicht aan
Richtingaanwijzers Geeft de actieve status van de richtingaanwijzers aan
Hazard warning Geeft de actieve status van de alarmknipperlichten aan
Parkeerrem Geeft aan dat de parkeerrem is ingeschakeld
Remfout/storing remsysteem Geeft een storing in het remsysteem aan
Hatch open Geeft aan dat het achterportier niet gesloten is
Fuel level Geeft aan dat het brandstofreservelampje brandt
Engine coolant temperatureGeeft aan dat het lampje oververhitting
motorkoelvloeistof brandt
Battery charging conditionGeeft aan dat het lampje onvoldoende acculading
brandt
MotorolieGeeft aan dat het lampje onvoldoende motoroliedruk
brandt
Position lights, side lights Geeft de actieve status van de positielichten aan
Mistvoorlichten Geeft de actieve status van de mistlampen aan
Mistachterlicht Geeft de actieve status van de mistachterlichten aan
Engine / Mil indicatorGeeft aan dat het lampje storing EOBD/inspuitsysteem
brandt
Service, call for maintenanceGeeft aan dat de melding geprogrammeerd
onderhoud is weergegeven
Transmissiefout/storing Geeft een storing in het transmissiesysteem aan
Anti-lock brake system failure Geeft aan dat het lampje storing ABS brandt
(2) De signaalwaarden komen van informatie op het instrumentenpaneel
176
NOODGEVALLEN

Veiligheid/Hulp (voor bepaalde
uitvoeringen/markten);
Lichten (voor bepaalde versies/
markten);
Portieren+Vergrend.;
Audio;
Telefoon/Bluetooth;
Radio;
Terug naar Stand.inst.
Veiligheid/Hulp
(voor bepaalde versies/markten)
Regensensor
De gevoeligheid van de regensensor
kan met deze functie worden ingesteld
(voor versies/markten, waar aanwezig).
Lichten
(voor bepaalde versies/markten)
Met deze functie zijn de volgende
instellingen mogelijk:
Sensor koplampen
aanpassing van de
activeringsgevoeligheid van de
koplamp;
"Autom. groot licht" (voor bepaalde
versies/markten): inschakeling/
uitschakeling van het grootlicht van de
koplampen;
"Daglichten" (DRL) (voor bepaalde
versies/markten): inschakeling/
uitschakeling van de dagrijlichten;
"Bochtverlichting" (voor bepaalde
versies/markten): inschakeling/
uitschakeling van de bochtverlichting;
portieren en portiervergrendelingen.
Gebruik deze functie om de
automatische portiervergrendeling bij
rijdend voertuig in of uit te schakelen
(functie "Autoclose").
"MORE" MODUS
Druk op toets MORE op het frontpaneel
om de werkinstellingen te zien:
Buitentemperatuur
Klok
Kompas (alleen voorUconnect™
5” Radio Nav)
Trip Computer (alleen voor
Uconnect™5” Radio Nav)
Instellingen (alleen voorUconnect™
5” Radio Nav)
NAVIGATIE
210)(Alleen voorUconnect™5” Radio Nav)
Een route plannen
WAARSCHUWING In het belang van de
veiligheid en om afleiding tijdens het
rijden te beperken, kunt u het beste
altijd uw route plannen voordat u op
weg gaat.Met de functie bestemming zoeken
kunt u uw bestemmingen vinden en
bereiken op verschillende manieren:
door te zoeken op specifiek adres,
gedeeltelijk adres, specifiek type locatie
(bijv. een tankstation of een restaurant),
een postcode of een POI (Point of
Interest) nabij uw huidige positie (bijv.
een restaurant met het zoektype
ingesteld op "dichtbij"), een paar
lengte- en breedtegraadcoördinaten, of
door het selecteren van een punt op
de kaart.
Selecteer "Zoeken" in het hoofdmenu
en stel de zoektocht in naar een
bestemming. Terwijl u de informatie
ingeeft, toont de lijst de
overeenkomende adressen en POI's in
twee verschillende lijsten.
Het overeenkomende adres en plaats
worden weergegeven in de
Adressenlijst en de POI, het type van
POI's en de locaties worden
weergegeven in de Point of Interest-lijst.
Om een route te plannen naar de
bestemming, de "Gids" knop
selecteren.
Er wordt een route gepland en u wordt
dan naar uw bestemming geleid aan
de hand van gesproken instructies
en aanwijzingen op het scherm.
292
MULTIMEDIA

ALFABETISCH
REGISTER
A
anvullend veiligheidssysteem
(SRS) - AIRBAGS
......................... 112
ABS ............................................... 85
ABS (systeem) .............................. 85
Accu
– Vervangen ................................. 209
Accu (opladen) ............................... 186
Accu (schakelaar) ........................... 32
Accu vervangen ............................. 209
Accuschakelaar.............................. 32
Achterruitverwarming ..................... 32
Achteruitkijkspiegels ....................... 23
Achteruitrijcamera .......................... 130
Additief voor dieselemissies
AdBlue (UREUM).......................... 138
Advies voor verlengen
levensduur accu ........................... 209
Afmetingen..................................... 232
Afsluiter brandstoftoevoer ............. 188
Alarmknipperlichten........................ 30
ASR (systeem) ............................... 87
Automatisch grootlicht ................... 26
Automatische klimaatregeling ......... 38
Autoradio ....................................... 270
Banden
......................................... 227Bandenspanning ............................ 231
Bedieningselementen ..................... 30
Bedieningselementen
verwarming en ventilatie ............... 37
Binnenlampen vervangen ............... 159
Brandstofbesparing........................ 141
Brandstofverbruik........................... 255
Buitenverlichting ............................. 25
Carrosserie
– Bescherming tegen
atmosferische invloeden ............ 215
– Tips voor het behoud van de
carrosserie ................................ 215
Carrosserieversie............................ 221
Chassisnummer ............................. 219
CO2-emissie .................................. 262
Comfort-matic-versnellingsbak....... 123
Compatibiliteit van autostoelen
met ISOFIX-kinderzitjes ................ 108
Contactslot .................................... 10
Cruise Control ................................ 125
Dagrijlichten
.................................. 25
De frontairbag en zijairbag aan
passagierszijde handmatig
uitschakelen ................................. 113
De motor starten ............................ 120
Dead Lock voorziening................... 14
derde remlicht ................................ 158
Diefstalalarm .................................. 11
Dimlicht .......................................... 25Display
– Standaardscherm...................... 55
Driving Advisor (systeem) ............... 94
Driving Advisor-systeem ................. 94
Dubbele achterdeur ....................... 15
Een aanhanger trekken
................. 142
Een lamp vervangen....................... 151
Een wiel vervangen ........................ 178
Elektrische ruitbediening ................ 44
EOBD-systeem .............................. 52
ESC (systeem) ............................... 86
Extra klimaatregeling achter
(Panorama- en Combiversies) ...... 43
Extra verwarming ........................... 39
Extra verwarming achter
(Panorama en Combinato) ........... 42
Fiat CODE systeem
....................... 8
Flex Floor achterbank ..................... 20
Follow Me Home-systeem.............. 27
Frontairbags ................................... 112
– De frontairbag en zijairbag
aan passagierszijde
handmatig uitschakelen............. 113
– Frontairbag bestuurderszijde ..... 113
– Frontairbag passagierszijde ....... 113
Gateway fms-module
.................... 173
Gebruiksomstandigheden .............. 141
Geveerde stoel ............................... 17 met dubbele cabine) ....................... 21
4 - zitsbank (bestelwagenversies

Grootlicht ....................................... 25
Grootlichtsignaal ............................ 26
Handbediende klimaatregeling
...... 37
HBA (Hydraulic Brake Assist)
systeem ....................................... 88
HBA (systeem) ............................... 88
Het voertuig opkrikken ................... 212
Hill Descent .................................... 88
Hill Descent Control systeem.......... 88
Hill Holder-systeem ........................ 86
Hoofdsteunen
– Voor .......................................... 46
Hoogteregeling koplampen ............ 28
Identificatiegegevens
..................... 219
identificatieplaatje carrosserielak..... 220
Inbouwvoorbereiding voor Isofix
kinderzitje..................................... 106
Instapverlichting ............................. 29
Instrumenten .................................. 53
Instrumentenpaneel........................ 53
Interieur.......................................... 216
Interieuruitrusting............................ 47
Kentekenverlichting
...................... 158
Kinderen veilig vervoeren
– Kinderzitjes................................ 102
– Plaatsingsmogelijkheden voor
kinderzitjes ................................ 104
– Veiligheidsvoorschriften ............. 105
Koplampen
– Hoogteregeling koplampen ....... 28
– Lichtbundel afstellen.................. 28
Koplampsproeiers .......................... 35
Koplampunits ................................. 154
Lamp buitenverlichting
vervangen
.................................... 154
Lamp buitenverlichting
vervangen
– Dimlicht ..................................... 155
– Grootlicht .................................. 155
– Mistlampen ............................... 156
– Richtingaanwijzers..................... 156
– Stadslicht/achterlichten ............. 154
Lampen
– Soorten lampen......................... 152
Lampjes en berichten ..................... 59
Langdurige stilstand ....................... 149
Lichtbundel afstellen ...................... 28
Luchtfilter ....................................... 208
Luchtvering .................................... 48
Markering cilinder
......................... 220
Mistachterlichten ............................ 31Mistvoorlichten ............................... 30
Motor ............................................. 223
Motorcode ..................................... 220
Motorcodes ................................... 221
Motorkap ....................................... 45
Motorkoelvloeistof .......................... 205
Motorolie ........................................ 205
Motorolieniveaumeter ..................... 56
MSR (systeem) ............................... 85
MSR-systeem ................................ 85
Multifunctioneel display
– Bedieningsknoppen .................. 56
– Set-up-menu............................. 57
Niveaus controleren
...................... 201
Onafhankelijke extra
verwarming
.................................. 40
Onderhoud en zorg -
Geprogrammeerd Onderhoud ...... 192
Onderhoud en zorg -
Geprogrammeerd
Onderhoudsschema .................... 194
Onderhoud en zorg - periodieke
controles ...................................... 193
Opbergvak onder voorste
passagiersstoel ............................ 47
Oppompen .................................... 183
Parkeerlichten
............................... 26
Parkeersensoren ............................ 128
Plafondverlichting voor (een lamp
vervangen) ................................... 159
Pollenfilter ...................................... 208(inbouwvoorbereiding)
– Montagemogelijkheden voor
kinderzitjes op de
verschillende plaatsen in het
voertuig ..................................... 108 "Isofix" kinderzitjeGewichten en belastingen .............. 244
Gordelspanners ............................. 99
