FIAT DUCATO BASE CAMPER 2018 Libretto Uso Manutenzione (in Italian)

AUTORADIO
(per versioni/mercati, dove previsto)
Per quanto riguarda il funzionamento
delle autoradio consultare il
Supplemento allegato al presente
Libretto di Uso e Manutenzione.
IMPIANTO DI
PREDISPOSIZIONE
(per versioni/mercati, dove previsto)
L’impianto è costituito da:
cavi di alimentazione autoradio;
cavi per collegamento altoparlanti
anteriori;
cavo alimentazione antenna;
n. 2 tweeter A ubicati sui montanti
anteriori (potenza 30W max ciascuno)
fig. 227;
n. 2 mid-woofer B ubicati sulle porte
anteriori (diametro 165 mm, potenza
40W max ciascuno) fig. 228;
n. 2 full range ubicati su fianconi
posteriori (potenza 40W max ciascuno)
(per versioni Panorama);
cavo antenna radio;
antenna.
L’autoradio deve essere installata al
posto del cassetto centrale, questa
operazione rende accessibili i cavi della
predisposizione.
206)
ATTENZIONE
206)Per il collegamento alla
predisposizione presente sul veicolo,
rivolgersi alla Rete Assistenziale Fiat in
modo da prevenire ogni possibile
inconveniente che possa compromettere la
sicurezza del veicolo.
CONSIGLI,
COMANDI E
INFORMAZIONI
GENERALI
SICUREZZA STRADALE
Imparare ad usare le varie funzioni del
sistema prima di mettersi alla guida.
Leggere attentamente le istruzioni e le
modalità di utilizzo del sistema prima di
mettersi alla guida.
207) 208)
CONDIZIONI DI
RICEZIONE
Le condizioni di ricezione variano
costantemente durante la guida. La
ricezione può essere disturbata dalla
presenza di montagne, edifici o ponti in
particolar modo quando si è lontani
dal trasmettitore dell’emittente
ascoltata.
AVVERTENZA Durante la ricezione di
informazioni sul traffico può verificarsi
un aumento del volume rispetto alla
normale riproduzione.
227F1A0139
228F1A0140
279

CURA E MANUTENZIONE
Osservare le seguenti precauzioni per
garantire la piena efficienza funzionale
del sistema:
evitare di urtare il trasparente del
display con oggetti appuntiti o rigidi che
potrebbero danneggiarne la superificie;
durante la pulizia, utilizzando un panno
morbido asciutto ed antistatico, non
esercitare pressione.
non utilizzare alcool, benzine e loro
derivati per la pulizia del trasparente del
display.
evitare che eventuali liquidi penetrino
all'interno del sistema: potrebbero
danneggiarlo in modo irreparabile.
62) 63)
PROTEZIONE ANTIFURTO
Il sistema è dotato di una protezione
antifurto basata sullo scambio di
informazioni con la centralina elettronica
(Body Computer) presente sul veicolo.
Ciò garantisce la massima sicurezza ed
evita l'inserimento del codice segreto
in seguito ad ogni scollegamento
dell'alimentazione elettrica.Se il controllo ha esito positivo il
sistema inizierà a funzionare, mentre se
i codici di confronto non sono uguali
oppure se la centralina elettronica
(Body Computer) viene sostituita
il sistema segnalerà la necessità di
inserire il codice segreto secondo la
procedura riportata nel paragrafo
seguente.
Inserimento del codice segreto
All'accensione del sistema, in caso di
richiesta del codice, sul display appare
la scritta "Inserire codice antifurto"
seguita dalla videata raffigurante
la tastiera grafica numerica per
l'immissione del codice segreto.
Il codice segreto è composto da
quattro cifre da0a9.
Uconnect™3” Radio:
Il codice segreto è composto da
quattro cifre da0a9:perinserire le
cifre del codice ruotare la manopola
destra "BROWSE/ENTER" e premere
per confermare.
Uconnect™5” Radio –Uconnect™
5” Radio NAV
Il codice segreto è composto da
quattro cifre da1a9:perinserire la
prima cifra del codice premere il tasto
corrispondente sul display. Inserire
allo stesso modo le altre cifre del
codice.Dopo l'inserimento della quarta cifra
spostare il cursore si "OK" e premere la
manopola destra "BROWSE/ENTER",
il sistema inizierà a funzionare.
Se viene inserito un codice errato il
sistema visualizza la scritta "Codice non
corretto" per segnalare la necessità di
inserire il codice corretto.
Terminati i 3 tentativi disponibili per
l'inserimento del codice il sistema
visualizzerà la scritta "Codice
non corretto. Radio bloccata. Attendere
30 minuti". Dopo la scomparsa della
scritta è possibile iniziare nuovamente
la procedura di inserimento del codice.
Passaporto radio
È il documento che certifica il possesso
del sistema. Sul passaporto radio
sono riportati il modello del sistema, il
numero di serie ed il codice segreto.
In caso di smarrimento del passaporto
radio rivolgersi alla Rete Assistenziale
Fiat portando con sé un documento di
identità e i documenti identificativi di
possesso del veicolo.
AVVERTENZA Conservare con cura il
passaporto radio per fornire i dati
relativi alle autorità competenti in caso
di furto.
280
MULTIMEDIA

AVVERTENZE
Guardare lo schermo solo quando è
necessario e sicuro per farlo. Se fosse
necessario visualizzare a lungo lo
schermo, accostare in un luogo sicuro
in modo da non distrarsi durante la
guida.
Interrompere immediatamente l'utilizzo
del sistema qualora si verifichi un
guasto. In caso contrario si potrebbero
causare danni al sistema stesso.
Rivolgersi il più presto possibile alla
Rete Assistenziale Fiat per farne
effettuare la riparazione.
ATTENZIONE
207)Seguire le precauzioni di sicurezza di
seguito riportate: in caso contrario
potrebbero provocare lesioni alle persone
oppure danni al sistema.
208)Un volume troppo alto può
rappresentare un pericolo. Regolare il
volume in modo da essere sempre
in grado di avvertire i rumori dell’ambiente
circostante (ad es. clacson,
autoambulanze, veicoli della polizia, ecc.).
ATTENZIONE
62)Pulire il frontalino ed il trasparente del
display solo con un panno morbido, pulito,
asciutto ed antistatico. I prodotti detergenti
e per lucidare potrebbero danneggiarne
la superficie. Non utilizzare alcool, benzine
e loro derivati.
63)Non utilizzare il display come base per
supporti a ventosa oppure adesivi per
navigatori esterni oppure dispositivi
smartphone o simili.
281

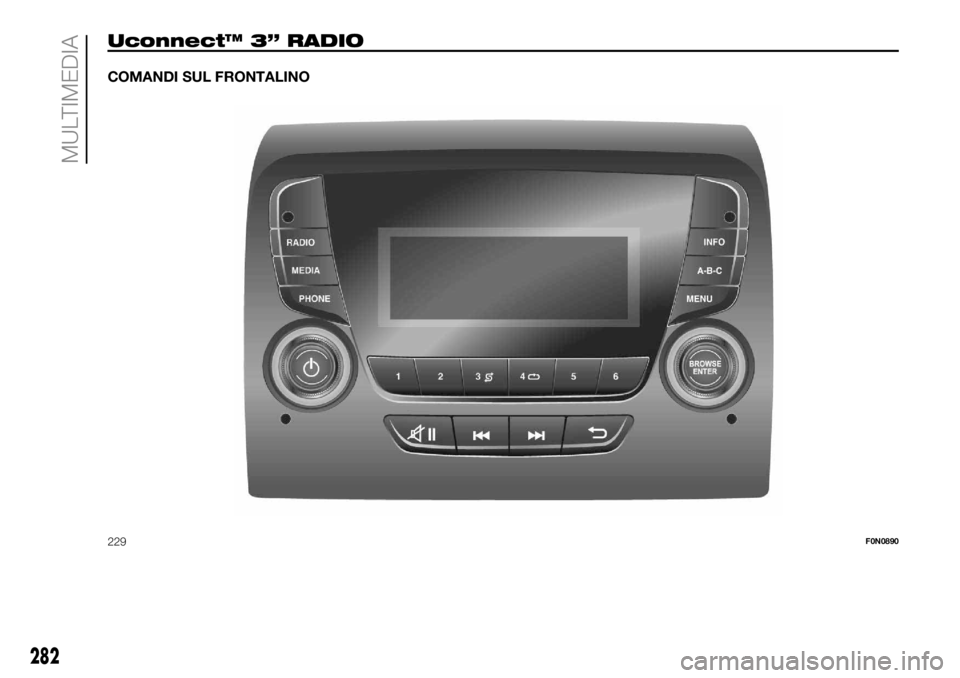

Uconnect™ 3” RADIO
COMANDI SUL FRONTALINO
229F0N0890
282
MULTIMEDIA

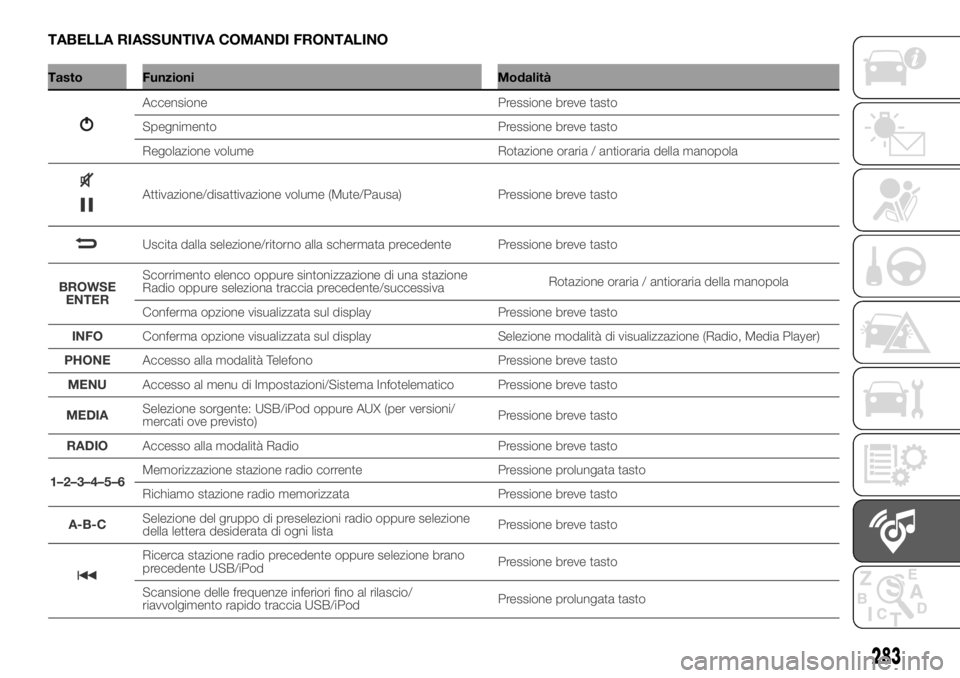

TABELLA RIASSUNTIVA COMANDI FRONTALINO
Tasto Funzioni Modalità
283
Accensione Pressione breve tasto
Spegnimento Pressione breve tasto
Regolazione volume Rotazione oraria / antioraria della manopola
Attivazione/disattivazione volume (Mute/Pausa) Pressione breve tasto
Uscita dalla selezione/ritorno alla schermata precedente Pressione breve tasto
BROWSE
ENTERScorrimento elenco oppure sintonizzazione di una stazione
Radio oppure seleziona traccia precedente/successivaRotazione oraria / antioraria della manopola
Conferma opzione visualizzata sul display Pressione breve tasto
INFOConferma opzione visualizzata sul display Selezione modalità di visualizzazione (Radio, Media Player)
PHONEAccesso alla modalità Telefono Pressione breve tasto
MENUAccesso al menu di Impostazioni/Sistema Infotelematico Pressione breve tasto
MEDIASelezione sorgente: USB/iPod oppure AUX (per versioni/
mercati ove previsto)Pressione breve tasto
RADIOAccesso alla modalità Radio Pressione breve tasto
1–2–3–4–5–6Memorizzazione stazione radio corrente Pressione prolungata tasto
Richiamo stazione radio memorizzata Pressione breve tasto
A-B-CSelezione del gruppo di preselezioni radio oppure selezione
della lettera desiderata di ogni listaPressione breve tasto
Ricerca stazione radio precedente oppure selezione brano
precedente USB/iPodPressione breve tasto
Scansione delle frequenze inferiori fino al rilascio/
riavvolgimento rapido traccia USB/iPodPressione prolungata tasto

Tasto Funzioni Modalità
Ricerca stazione radio successiva oppure selezione brano
successivo USB/iPodPressione breve tasto
Scansione delle frequenze superiori fino al rilascio/
avanzamento rapido traccia USB/iPodPressione prolungata tasto
Riproduzione casuale brani presenti sull'USB/ iPod Pressione breve tasto
Ripetizione brano USB/iPod Pressione breve tasto
284
MULTIMEDIA

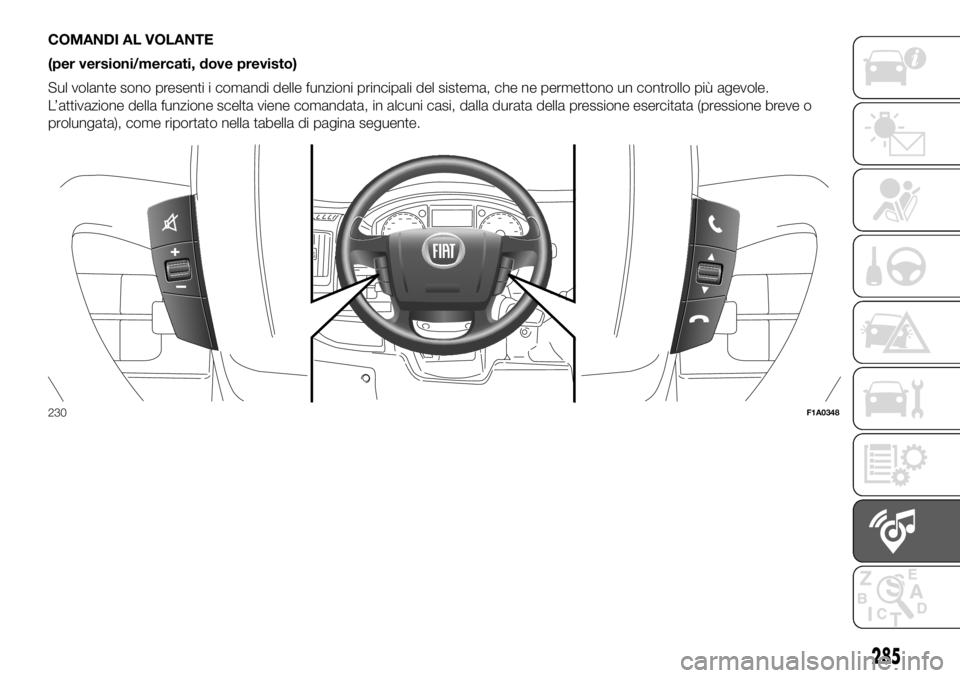

COMANDI AL VOLANTE
(per versioni/mercati, dove previsto)
Sul volante sono presenti i comandi delle funzioni principali del sistema, che ne permettono un controllo più agevole.
L’attivazione della funzione scelta viene comandata, in alcuni casi, dalla durata della pressione esercitata (pressione breve o
prolungata), come riportato nella tabella di pagina seguente.
230F1A0348
285

Tasto Interazione (pressione/rotazione)
286
MULTIMEDIA
Accettazione della chiamata telefonica in arrivo
Accettazione della seconda chiamata in arrivo e messa in attesa della chiamata attiva
Rifiuto della chiamata telefonica in arrivo
Chiusura della chiamata telefonica in corso
Disattivazione/riattivazione del microfono durante una conversazione telefonica
Attivazione/disattivazione della Pausa delle sorgenti USB/iPod
Attivazione/disattivazione della funzione Mute delle sorgenti Radio/AUX (per versioni/mercati ove
previsto)
+/–Rotazione della rotella sinistra verso l'alto o verso il basso: regolazione del volume audio
Pressione corta: aumento/diminuzione del volume a singoli scatti
Pressione lunga: aumento/diminuzione continua del volume fino al rilascio
Rotazione della rotella destra verso l'alto o verso il basso:
Pressione breve (modalità Radio): selezione stazione successiva/precedente
Pressione lunga (modalità Radio): scansione delle frequenze superiori/inferiori fino al rilascio
Pressione breve (modalità USB/iPod): selezione brano successivo/precedente
Pressione lunga (modalità USB/iPod): avanzamento rapido/indietro veloce fino al rilascio

FUNZIONALITÀ
ACCENSIONE/
SPEGNIMENTO SISTEMA
Il sistema si accende/spegne premendo
il tasto/manopola
.
Il comando di regolazione elettronica
del volume ruota continuamente (360°)
in entrambe le direzioni, senza posizioni
di arresto.
Ruotare il tasto/manopola in senso
orario per aumentare il volume oppure
in senso antiorario per diminuirlo.
MODALITÀ RADIO
(TUNER)
Il sistema è dotato dei seguenti
sintonizzatori: AM, FM e DAB (per
versioni/mercati, dove previsto).
Selezione modalità Radio
Per attivare la modalità radio premere il
tasto RADIO sul frontalino.
Selezione banda di frequenza
Le diverse modalità di sintonizzazione
possono essere selezionate premendo
il tasto RADIO sul frontalino.
Visualizzazioni su display
Una volta selezionata la stazione radio
desiderata sul display verranno
visualizzate le seguenti informazioni
(modalità INFO attivata):Nella parte superiore:viene
evidenziata la stazione preselezionata,
l'ora e le altre impstazioni radio attive
(es.: TA).
Nella parte centrale:viene
evidenziato il nome della stazione in
ascolto, la frequenza e le informazioni
radio text (se presenti).
Elenco stazioni FM
Premere il tasto/manopola BROWSE/
ENTER per visualizzare l'elenco
completo delle stazioni FM ricevibili.
Mediante il tastoA-B-Cè possibile, a
seconda della lettera scelta,
posizionarsi alfabeticamente sulla prima
delle stazioni FM/DAB disponibili per
quella lettera.
Memorizzazione stazioni radio
AM/FM
(Ove presente)
Le preselezioni sono disponibili in tutte
le modalità del sistema e vengono
attivate toccando uno dei pulsanti di
preselezione1-2-3-4-5-6ubicati sul
frontalino.
Se si è sintonizzati su una stazione
radio che si desidera memorizzare,
premere e tenere premuto il pulsante
corrispondente al preset desiderato
o fin quando non viene emessa una
segnalazione acustica di conferma.Il sistema può memorizzare fino a 18
stazioni radio in ciascuna modalità.
Selezione stazioni radio AM/FM
Per effettuare la ricerca della stazione
radio desiderata premere i pulsanti
oppureoppure agire sula
rotella dei comandi al volante
,
oppure ruotare la manopola
"BROWSE/ENTER".
Ricerca stazione radio precedente /
successiva
Premere brevemente i pulsanti
oppureoppure agire sula
rotella dei comandi al volante
:al
rilascio del pulsante viene visualizzata la
stazione radio precedente o
successiva.
Durante la funzione di ricerca avanti, se
il sistema raggiunge la stazione iniziale
dopo aver percorso l'intera banda, si
arresterà automaticamente sulla
stazione da dove è iniziata la ricerca.
Ricerca rapida stazione radio
precedente / successiva
Mantenere premuti i pulsanti
oppureper effettuare la ricerca
rapida: al rilascio del pulsante viene
riprodotta la prima stazione radio
sintonizzabile.
287

Elenco stazioni DAB
Premere il tasto/manopola BROWSE
ENTER per visualizzare:
l'elenco di tutte le stazioni DAB;
l'elenco delle stazioni filtrate per
"Generi";
l'elenco delle stazioni filtrate per
"Ensembles" (gruppo di broadcast).
All'interno di ogni lista il pulsante grafico
"ABC" permette di saltare alla lettera
desiderata lungo la lista.
Selezione alfabetica stazione radio
Mediante il tasto A-B-C ubicato sul
frontalino è possibile, a seconda della
lettera scelta, posizionarsi
alfabeticamente sulla prima delle
stazioni DAB disponibili per quella
lettera.Cambio brano (successivo/
precedente)
Premere brevemente il pulsante
oppure ruotare in senso orario il
tasto/manopola BROWSE ENTER per
riprodurre il brano successivo oppure
premere brevemente il pulsante
oppure ruotare in senso antiorario il
tasto/manopola BROWSE ENTER
per tornare all'inizio del brano
selezionato o per tornare all'inzio del
brano precedente se la riproduzione del
brano è iniziata da meno di 3 secondi.
Avanzamento rapido/indietro
veloce brani
Premere e mantenere premuto il
pulsante
per far avanzare ad alta
velocità il brano selezionato oppure
mantenere premuto il pulsante
per
far tornare indietro rapidamente il
brano.
L’avanzamento rapido/indietro veloce si
interrompe una volta rilasciato il
pulsante
/oppure al
raggiungimento del brano precedente/
successivo.
Selezione brano (sfoglia)
Questa funzione consente di sfogliare e
selezionare i brani presenti sul
dispositivo attivo.
Le possibilità di selezione dipendono
dal dispositivo collegato.Ad esempio, su un dispositivo
USB/iPod è possibile, mediante il
tasto/manopola BROWSE ENTER,
sfogliare anche l'elenco degli artisti, dei
generi musicali e degli album presenti
sul dispositivo stesso, a seconda delle
informazioni registrate sui brani stessi.
Per ogni lista alfabetica il pulsante a
frontalinoA-B-Cpermette di saltare alla
lettera desiderata lungo la lista.
NOTA Questo pulsante può risultare
disabilitato per alcuni dispositivi
Apple®.
288
MULTIMEDIA
MODALITÀ MEDIA
Modalità di interazione relative al
funzionamento AUX (per versioni/
mercati ove previsto), USB / iPod.
Selezione sorgente audio
Premere il pulsante MEDIA per
selezionare la sorgente audio
desiderata tra quelle disponibili: AUX
(per versioni/mercati ove previsto)
o USB/iPod.NOTA Il pulsante BROWSE ENTER non
consente alcuna operazione su un
dispositivo AUX (per versioni/mercati
ove previsto).
Premere il pulsante BROWSE ENTER
per attivare questa funzione sulla
sorgente in riproduzione.
Ruotare il tasto/manopola BROWSE
ENTER per selezionare la categoria
desiderata e successivamente premere
il tasto/manopola stesso per
confermare la selezione.
Premere il pulsante
se si desidera
annullare la funzione.
NOTA Il tempo di indicizzazione di un
dispositivo USB può variare in base
al supporto inserito (in alcuni casi può
durare alcuni minuti).
