FIAT DUCATO BASE CAMPER 2018 Návod k použití a údržbě (in Czech)

FIATDUCATO
POUŽITÍ A ÚDRŽBA

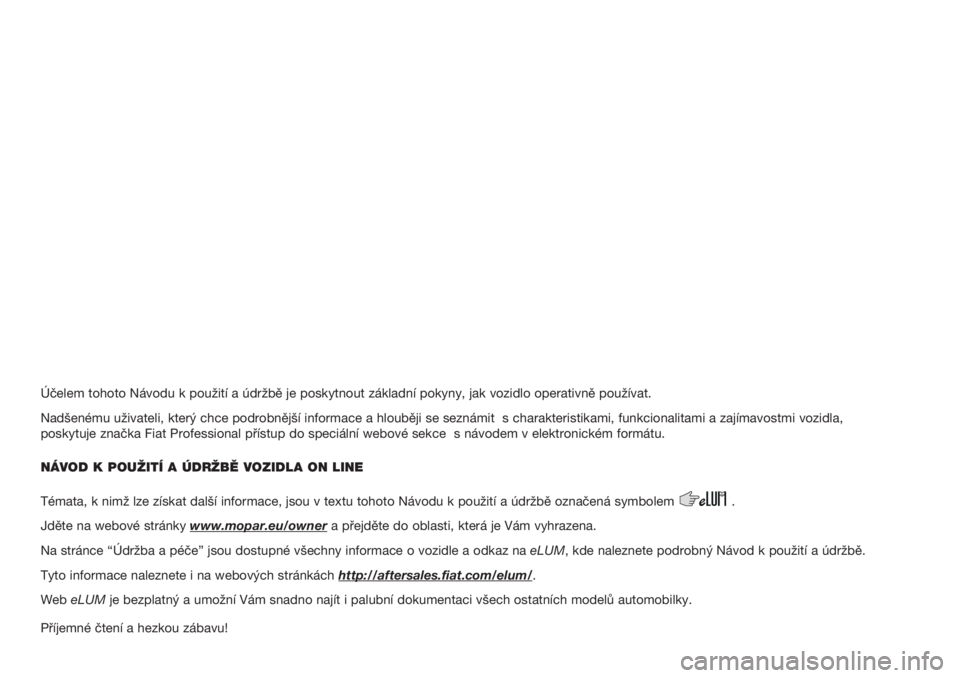

Účelem tohoto Návodu k použití a údržbě je poskytnout základní pokyny, jak vozidlo operativně používat.
Nadšenému uživateli, který chce podrobnější informace a hlouběji se seznámit s charakteristikami, funkcionalitami a zajímavostmi vozidla,
poskytuje značka Fiat Professional přístup do speciální webové sekce s návodem v elektronickém formátu.
NÁVOD K POUŽITÍ A ÚDRŽBĚ VOZIDLA ON LINE
Témata, k nimž lze získat další informace, jsou v textu tohoto Návodu k použití a údržbě označená symbolem  .
Jděte na webové stránky www.mopar.eu/owner
a přejděte do oblasti, která je Vám vyhrazena.
Na stránce “Údržba a péče” jsou dostupné všechny informace o vozidle a odkaz na eLUM, kde naleznete podrobný Návod k použití a údržbě.
Tyto informace naleznete i na webových stránkách http://aftersales.fiat.com/elum/
.
Web eLUMje bezplatný a umožní Vám snadno najít i palubní dokumentaci všech ostatních modelů automobilky.
Příjemné čtení a hezkou zábavu!

Vážený zákazníku,
Blahopřejeme a děkujeme, že jste zvolili vozidlo značky Fiat Ducato.
Tento návod k použití a údržbě jsme sestavili tak, abychom Vám umožnili plně ocenit kvality tohoto vozidla.
Když budete tento návod číst dále, naleznete informace, rady a upozornění důležitá pro používání vozidla, které vám umožní plně
využívat technické přednosti vašeho Fiat Ducato.
Doporučujeme vám si tento návod pročíst ještě před první jízdou a seznámit se ovládáním vozidla, zejména brzd, řízení a řazení.
Současně začnete poznávat, jak se vozidlo chová na různých jízdních povrchách.
V tomto dokumentu naleznete vlastnosti, zvláštní poznámky a důležité informace týkající se péče, údržby, bezpečnosti jízdy a provozu
vašeho Fiat Ducato.
Po pročtení vám doporučujeme uchovávat návod ve vozidle, aby byl průběžně k dispozici a zůstal v něm i při případném prodeji
dalšímu vlastníkovi.
V přiložené Záruční knížce naleznete i přehled asistenčních služeb, které nabízí Fiat svým zákazníkům, záruční list a podrobný popis
záručních lhůt a podmínek pro údržbu vozu.
Jsme si jisti, že vám všechny tyto nástroje pomohou ocenit nový vůz i pracovníky autorizovaných servisů Fiat, kteří budou servisovat
vaše vozidlo.
Příjemné čtení a šťastnou cestu!
POZOR
V tomto návodu k obsluze a údržbě jsou popsány všechny verze modelu Fiat Ducato, proto je třeba brát v úvahu pouze
informace týkající se vybavení, motorizace a verze Vámi zakoupeného vozidla. Údaje obsažené v této publikaci mají
pouze informativní charakter. FCA Italy a.s. je oprávněna modely popsané v této publikaci kdykoli upravit z důvodů
technické či obchodní povahy. Ohledně dalších informací se obraťte na autorizovaný servis Fiat.

ČTĚTE V KAŽDÉM PŘÍPADĚ
TANKOVÁNÍ PALIVA
Do vozidla čerpejte výhradně motorovou naftu podle evropské specifikace EN590. Používáním jiných pohonných hmot nebo palivových
směsí se může nenapravitelně poškodit motor a záruka na vozidlo pozbýt platnosti.
STARTOVÁNÍ MOTORU
Zkontrolujte, zda je zatažená parkovací brzda. Zařaďte neutrál, sešlápněte spojkový pedál na doraz bez sešlápnutí pedálu akcelerace, otočte
klíček na MAR a počkejte, až zhasnou kontrolkya. Pak přetočte klíček v zapalování na AVV a uvolněte jej po naskočení motoru.
ZAPARKOVÁNÍ VOZIDLA U HOŘLAVÝCH LÁTEK
S motorem v chodu se katalyzátor zahřívá na vysoké teploty. Proto neparkujte s vozidlem na trávě, suchém listí, jehličí nebo jiném hořlavém
materiálu: nebezpečí požáru.
OCHRANA ŽIVOTNÍHO PROSTŘEDÍ
Pro lepší ochranu životního prostředí je vozidlo vybaveno soustavou, která průběžně diagnostikuje komponenty ovlivňující emise.
PŘÍDAVNÉ ELEKTRICKÉ SPOTŘEBIČE
Jestliže po zakoupení vozidla chcete nechat doinstalovat další zařízení, která vyžadují elektrické napájení, (čímž vznikne riziko postupného
vybití baterie), vyhledejte autorizovaný servis Fiat, kde vyhodnotí celkovou spotřebu elektrického proudu a prověří, zda elektrická soustava
vozidla snese požadovanou zátěž.
PLÁNOVANÁ ÚDRŽBA
Plánovanou údržbou dlouhodobě zajistíte zachování výkonů vozidla, bezpečnostních vlastností, nízkých provozních nákladů a ochranu
životního prostředí.
V NÁVODU K POUŽITÍ A ÚDRŽBĚ
…naleznete důležité informace, rady a upozornění ohledně správného používání, bezpečné jízdy a dlouhodobého zachování svého vozidla v
dobrém stavu. Zvláštní pozornost věnujte symbolům(bezpečnost osob)(ochrana životního prostředí)(neporušenost vozidla).

POUŽITÍ NÁVODU
OPERATIVNÍ POKYNY
V případě pokynů ohledně směru ve vztahu k vozidlu (vlevo/vpravo nebo dopředu/dozadu) platí, jak tyto pokyny vidí osoba
sedící na místě řidiče. Případné výjimky z pokynu jsou v textu řádně označeny.
Obrázky uvedené v Návodu k použití a údržbě slouží pro informaci, což znamená, že některé podrobnosti zobrazené na
obrázku nemusejí odpovídat tomu, co naleznete ve svém voze. Návod je sestaven pro vozidla s řízením vlevo. Je tedy možné,
že u vozidel s volantem vpravo jsou některé ovladače umístěné nebo zhotovené jinde než v přesném zrcadlovém zobrazení.
Kapitolu s požadovanými informacemi lze vyhledat v abecedním rejstříku uvedeném na konci tohoto Návodu k použití a údržbě.
Kapitoly lze rychle vyhledat i podle grafických odkazů uvedených po straně každé liché stránky. O několik stránek dále najdete
popis, díky němuž se seznámíte s pořadím kapitol a symboly, jimiž jsou označeny. Daná kapitola je označena příslušným
textem po straně každé sudé stránky.
UPOZORNĚNÍ A OPATŘENÍ
V tomto Návodu k použití a údržbě naleznete řaduUPOZORNĚNÍna ochranu před postupy, které by mohly poškodit vaše
vozidlo.
Jsou zde uvedena iOPATŘENÍ, jejichž pozornou realizací zabráníte nevhodnému používání těch součástí vozidla, které by
mohly způsobit nehody nebo úrazy.
Je proto vhodné velmi pečlivě sledovat všechna tatoUPOZORNĚNÍaOPATŘENÍ.
UPOZORNĚNÍaOPATŘENÍjsou v textu označeny symboly:
bezpečnost osob;
ochrana vozidla;
ochranu životního prostředí.
Pozn.: Tyto symboly jsou v případě potřeby vyznačeny na konci odstavce a jsou označeny číslem. Toto číslo odkazuje na
upozornění uvedené na konci příslušné sekce.

SYMBOLY
Na některých komponentech vozidla jsou upevněny barevné štítky s upozorňovacími symboly a výzvami k přijetí opatření, podle
nichž je nutno postupovat při manipulaci s daným komponentem.
Souhrnný štítek se symboly se nachází na vnitřní straně kapoty motoru.
ZMĚNY/NEOPRÁVNĚNÉ ÚPRAVY VOZIDLA
Jakoukoli úpravou nebo zásahem do vozidla by byla vážně ohrozena bezpečnost i stabilita na jízdním povrchu a mohla by se
způsobit nehoda obnášejí pro cestující rizika, kterou mohou být i smrtelná.

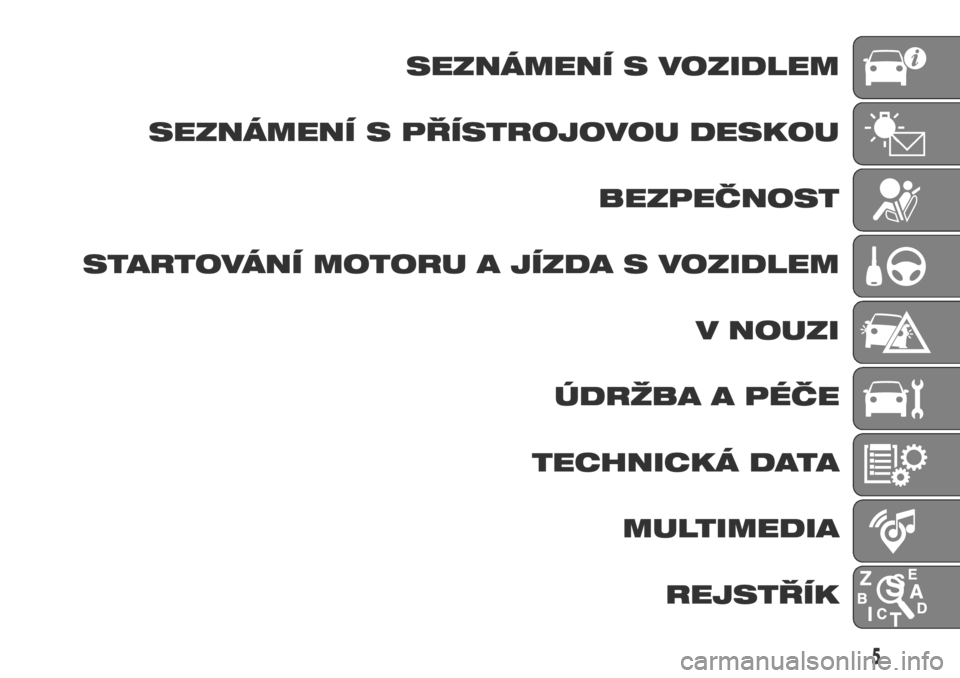

SEZNÁMENÍ S VOZIDLEM
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU
BEZPEČNOST
STARTOVÁNÍ MOTORU A JÍZDA S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÁ DATA
MULTIMEDIA
REJSTŘÍK
5

6

SEZNÁMENÍ S VOZIDLEM
Zde se začnete blíže seznamovat se
svým novým vozem.
V návodu, který právě čtěte, je
jednoduše a přímo popsáno, jak je vůz
udělán a jak funguje.
Proto vám doporučujeme si návod
pročítat pohodlně usazeni ve vozidle
tak, aby bylo možné si hned odzkoušet
vše, co je v návodu vysvětlováno.SYSTÉM FIAT CODE ....................... 8
KLÍČE ............................................. 9
SPÍNACÍ SKŘÍŇKA ZAPALOVÁNÍ .... 10
ELEKTRONICKÝ ALARM ................ 11
DVEŘE ............................................ 12
SEDADLA ....................................... 17
VOLANT.......................................... 24
ZPĚTNÁ ZRCÁTKA ......................... 25
VNĚJŠÍ SVĚTLA .............................. 27
SVĚTLOMETY ................................. 30
STROPNÍ SVÍTIDLA......................... 31
OVLÁDAČE ..................................... 32
ČISTĚNÍ SKEL ................................ 34
TOPENÍ A VENTILACE .................... 37
OVLÁDAČE TOPENÍ A VENTILACE. 38
MANUÁLNÍ KLIMATIZACE .............. 38
AUTOMATICKÁ KLIMATIZACE ........ 39
PŘÍDAVNÉ TOPENÍ ......................... 40
NEZÁVISLÉ PŘÍDAVNÉ TOPENÍ ...... 40
OVLADAČE OKEN .......................... 44
VÍKO MOTOROVÉHO PROSTORU . 45
OPĚRKY HLAVY ............................. 46
VNITŘNÍ VÝBAVA ........................... 47
TACHOGRAF .................................. 48
PNEUMATICKÁ ZAVĚŠENÍ SE
SAMOČINNÝM NASTAVENÍM
SVĚTLÉ VÝŠKY .............................. 49PŘÍSLUŠENSTVÍ ZAKOUPENÁ
UŽIVATELEM ................................... 50
7

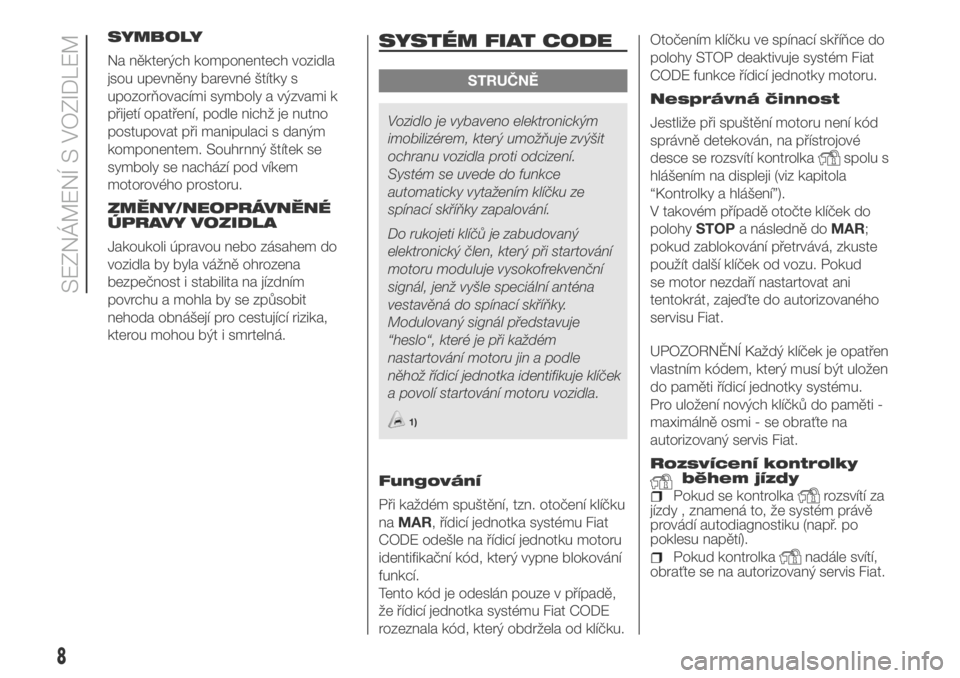

SYMBOLY
Na některých komponentech vozidla
jsou upevněny barevné štítky s
upozorňovacími symboly a výzvami k
přijetí opatření, podle nichž je nutno
postupovat při manipulaci s daným
komponentem. Souhrnný štítek se
symboly se nachází pod víkem
motorového prostoru.
ZMĚNY/NEOPRÁVNĚNÉ
ÚPRAVY VOZIDLA
Jakoukoli úpravou nebo zásahem do
vozidla by byla vážně ohrozena
bezpečnost i stabilita na jízdním
povrchu a mohla by se způsobit
nehoda obnášejí pro cestující rizika,
kterou mohou být i smrtelná.SYSTÉM FIAT CODE
STRUČNĚ
Vozidlo je vybaveno elektronickým
imobilizérem, který umožňuje zvýšit
ochranu vozidla proti odcizení.
Systém se uvede do funkce
automaticky vytažením klíčku ze
spínací skříňky zapalování.
Do rukojeti klíčů je zabudovaný
elektronický člen, který při startování
motoru moduluje vysokofrekvenční
signál, jenž vyšle speciální anténa
vestavěná do spínací skříňky.
Modulovaný signál představuje
“heslo“, které je při každém
nastartování motoru jin a podle
něhož řídicí jednotka identifikuje klíček
a povolí startování motoru vozidla.
1)
Fungování
Při každém spuštění, tzn. otočení klíčku
naMAR, řídicí jednotka systému Fiat
CODE odešle na řídicí jednotku motoru
identifikační kód, který vypne blokování
funkcí.
Tento kód je odeslán pouze v případě,
že řídicí jednotka systému Fiat CODE
rozeznala kód, který obdržela od klíčku.Otočením klíčku ve spínací skříňce do
polohy STOP deaktivuje systém Fiat
CODE funkce řídicí jednotky motoru.
Nesprávná činnost
Jestliže při spuštění motoru není kód
správně detekován, na přístrojové
desce se rozsvítí kontrolka
spolu s
hlášením na displeji (viz kapitola
“Kontrolky a hlášení”).
V takovém případě otočte klíček do
polohySTOPa následně doMAR;
pokud zablokování přetrvává, zkuste
použít další klíček od vozu. Pokud
se motor nezdaří nastartovat ani
tentokrát, zajeďte do autorizovaného
servisu Fiat.
UPOZORNĚNÍ Každý klíček je opatřen
vlastním kódem, který musí být uložen
do paměti řídicí jednotky systému.
Pro uložení nových klíčků do paměti -
maximálně osmi - se obraťte na
autorizovaný servis Fiat.
Rozsvícení kontrolky
během jízdy
Pokud se kontrolkarozsvítí za
jízdy , znamená to, že systém právě
provádí autodiagnostiku (např. po
poklesu napětí).
Pokud kontrolkanadále svítí,
obraťte se na autorizovaný servis Fiat.
8
SEZNÁMENÍ S VOZIDLEM
