FIAT DUCATO BASE CAMPER 2018 Manual de Empleo y Cuidado (in Spanish)

MANUAL DE USO Y MANTENIMIENTO
FIATDUCATO

El presente Manual de Empleo y Cuidado tiene el objetivo de mostrar las modalidades de funcionamiento del vehículo.
Para los aficionados que quieren disfrutar de profundizaciones, curiosidades e información detallada sobre las características y las funciones
del vehículo, Fiat Professional ofrece la posibilidad de consultar una sección específica disponible en formato electrónico.
MANUAL DE EMPLEO Y CUIDADO DEL VEHÍCULO ON-LINE
Dentro del Manual de Empleo y Cuidado, en correspondencia de los temas para los que se han previsto profundizaciones,
se muestra el siguiente símbolo   .
Conéctese a la página web www.mopar.eu/owner
y acceda a su área reservada.
En la página "Mantenimiento y cuidado" está disponible toda la información sobre su vehículo y el enlace para acceder a eLUM,
donde podrá encontrar las profundizaciones relativas al Manual de Empleo y Cuidado.
Como alternativa para acceder a dicha información, visite la página web http://aftersales.fiat.com/elum/
.
La página web eLUMes gratuita y, además, permitirá consultar fácilmente la documentación de a bordo de todos
los demás vehículos del Grupo.
Buena lectura y buen viaje.

Estimado Cliente:
Le felicitamos y le agradecemos por haber elegido un Fiat Ducato.
Hemos preparado este manual para que pueda aprovechar al máximo las cualidades de este vehículo.
Siguiendo con la lectura de este Manual, encontrará información, recomendaciones y advertencias importantes para el uso del
vehículo que le ayudarán a disfrutar a fondo de las cualidades técnicas del Fiat Ducato.
Recomendamos leerlo de principio a fin antes de ponerse por primera vez al volante para familiarizarse con los mandos y, de manera
especial, con los relativos a los frenos, a la dirección y al cambio; al mismo tiempo, podrá empezar a comprender el comportamiento
del vehículo en los diferentes firmes.
En este documento encontrará las características, las soluciones especiales y la información básica para el cuidado, el mantenimiento
y la seguridad de marcha y de funcionamiento del Fiat Ducato.
Tras haberlo consultado, le recomendamos conservar el presente Manual en el interior del vehículo para facilitar la consulta y para que
forme siempre parte del equipamiento del vehículo en caso de venta.
En el Libro de Garantía adjunto también encontrará una descripción de los servicios de asistencia que Fiat ofrece a sus clientes, el
Certificado de Garantía y los términos y condiciones para conservarla.
Estamos seguros de que con estas herramientas le será fácil familiarizarse con su nuevo vehículo y apreciar a los profesionales de Fiat
que le atenderán.
¡Le deseamos una buena lectura y un buen viaje!
ATENCIÓN
En este Manual de Empleo y Cuidado se describen todas las versiones del Fiat Ducato, por lo que sólo se debe tener en
cuenta la información correspondiente al equipamiento, motorización y versión del vehículo que usted ha comprado. Los
datos contenidos en la presente publicación se suministran a título indicativo. Por motivos técnicos o comerciales, FCA
Italy S.p.A. puede modificar en cualquier momento el modelo descrito en la presente publicación. Para más información,
acudir a la Red de Asistencia Fiat.

LECTURA OBLIGATORIA
REPOSTADO DE COMBUSTIBLE
Repostar el vehículo únicamente con gasóleo para automoción conforme con la Norma Europea EN 590. El uso de otros productos o
mezclas puede dañar irreparablemente el motor, con la consecuente anulación de la garantía por los daños causados.
ARRANQUE DEL MOTOR
Comprobar que el freno de mano esté accionado; poner la palanca de cambios en punto muerto; pisar a fondo el pedal del embrague, sin
pisar el acelerador, a continuación girar la llave de contacto a la posición MAR y esperar a que se apaguen los testigosy; girar
la llave de contacto a AVV y soltarla en cuanto el motor se ponga en marcha.
ESTACIONAMIENTO SOBRE MATERIAL INFLAMABLE
Durante el funcionamiento, el silenciador catalítico desarrolla elevadas temperaturas. Por lo tanto, no estacionar el vehículo sobre hierba,
hojas secas, agujas de pino u otros materiales inflamables: peligro de incendio.
RESPETO POR EL MEDIO AMBIENTE
El vehículo está equipado con un sistema que permite una diagnosis continua de los componentes relacionados con las emisiones, para
garantizar un mayor respeto por el medio ambiente.
ACCESORIOS ELÉCTRICOS
Si después de haber comprado el vehículo se desean instalar accesorios que requieren alimentación eléctrica (con el riesgo de descargar
gradualmente la batería), acudir a la Red de Asistencia Fiat, donde se evaluará el consumo eléctrico total y se valorará si el sistema del
vehículo está en condiciones de soportar la carga requerida.
MANTENIMIENTO PROGRAMADO
Un mantenimiento correcto permite conservar inalterable en el tiempo las prestaciones del vehículo y las características de seguridad,
respeto por el medio ambiente y bajos costes de funcionamiento.
EN EL MANUAL DE EMPLEO Y CUIDADO
... encontrará información, consejos y advertencias importantes para el uso correcto, la seguridad de marcha y el mantenimiento del
vehículo. Prestar especial atención a los símbolos(seguridad de las personas)(protección del medio ambiente)(integridad del
vehículo).

USO DEL MANUAL
INDICACIONES OPERATIVAS
Cada vez que se proporcionan indicaciones de dirección relativas al vehículo (izquierda/derecha o adelante/atrás), estas
deberán entenderse como referidas a la percepción de un ocupante sentado en el asiento del conductor. Los casos especiales
que deroguen esta indicación se indicarán especialmente en el texto.
Las figuras mostradas en el Manual tienen una función indicativa: esto puede significar que algunos detalles mostrados en la
imagen no correspondan a lo que se encuentra en el vehículo. Además, el Manual se ha realizado basándose en vehículos con
volante a la izquierda; por lo tanto, en vehículos con volante a la derecha, algunos mandos pueden estar colocados o
realizados de manera diferente respecto a la perfecta especularidad de lo mostrado.
Para encontrar el capítulo que contiene la información deseada, consultar el índice alfabético al final de este Manual de uso y
mantenimiento.
Los capítulos se pueden identificar rápidamente gracias a una pestaña gráfica que se encuentra al lado de todas las páginas
impares. Unas páginas más adelante hay una leyenda que permite familiarizar con el orden de los capítulos y los símbolos
correspondientes en las pestañas. De todos modos, se da una indicación textual del capítulo consultado al lado de todas las
páginas pares.
ADVERTENCIAS Y PRECAUCIONES
Leyendo este Manual de Empleo y Cuidado se encuentra una serie deADVERTENCIASpensadas para evitar procedimientos
que puedan dañar el vehículo.
Además, se indican lasPRECAUCIONESque deben seguirse estrictamente para evitar un uso incorrecto de los
componentes del vehículo, que podría provocar accidentes o lesiones.
Por lo tanto, es necesario seguir atentamente todas las recomendaciones deADVERTENCIAydePRECAUCIÓN.
LasADVERTENCIASyPRECAUCIONESse identifican a lo largo del texto por los símbolos:
para la seguridad de las personas;
para la integridad del vehículo;
para la protección del medio ambiente.
NOTA Estos símbolos, cuando son necesarios, se muestran al lado del título o al final de cada apartado y van seguidos de un
número. Este número corresponde a la advertencia específica que se encuentra al final de la sección correspondiente.

SIMBOLOGÍA
Algunos componentes del vehículo llevan placas de colores, cuya simbología indica precauciones importantes que se deben
tener en cuenta para el componente en cuestión.
Debajo del capó hay una etiqueta donde se resume la simbología.
MODIFICACIONES/ALTERACIONES DEL VEHÍCULO
ADVERTENCIA Cualquier modificación o alteración del vehículo podría afectar gravemente a la seguridad y al agarre a la
carretera, además de provocar accidentes y comportar riesgos incluso mortales para los ocupantes.

CONOCIMIENTO DEL VEHÍCULO
CONOCIMIENTO DEL CUADRO DE
INSTRUMENTOS
SEGURIDAD
ARRANQUE Y CONDUCCIÓN
EN CASO DE EMERGENCIA
MANTENIMIENTO Y CUIDADO
DATOS TÉCNICOS
MULTIMEDIA
ÍNDICE ALFABÉTICO
5

6

CONOCIMIENTO DEL VEHÍCULO
Aquí empezará a conocer de cerca su
nuevo vehículo.
En el manual que está leyendo se
explica de forma fácil y directa cómo
está hecho y cómo funciona.
Por este motivo le recomendamos
consultarlo sentado cómodamente a
bordo, a fin de poder comprobar
directamente todo el contenido.EL SISTEMA FIAT CODE ................. 8
LAS LLAVES ................................... 9
DISPOSITIVO DE ARRANQUE ........ 10
ALARMA ELECTRÓNICA ................ 11
PUERTAS........................................ 12
ASIENTOS ...................................... 17
VOLANTE........................................ 25
ESPEJOS RETROVISORES ............ 26
LUCES EXTERIORES ...................... 28
FAROS ............................................ 32
PLAFONES ..................................... 32
MANDOS ........................................ 33
LIMPIEZA DE LOS CRISTALES ....... 36
CALEFACCIÓN Y VENTILACIÓN ..... 39
MANDOS CALEFACCIÓN Y
VENTILACIÓN ................................. 40
CLIMATIZADOR MANUAL ............... 40
CLIMATIZADOR AUTOMÁTICO ....... 41
CALEFACTOR AUXILIAR ................. 42
CALEFACTOR AUXILIAR
AUTÓNOMO ................................... 43
ELEVALUNAS ................................. 47
CAPÓ ............................................. 48
REPOSACABEZAS ......................... 49
EQUIPAMIENTO INTERIOR ............ 50
TACÓGRAFO .................................. 51SUSPENSIONES NEUMÁTICAS
AUTONIVELANTES ......................... 52
ACCESORIOS ADQUIRIDOS POR
EL USUARIO ................................... 53
7

SIMBOLOGÍA
Algunos componentes del vehículo
llevan placas de colores, cuya
simbología indica precauciones
importantes que se deben tener en
cuenta para el componente en
cuestión. También hay una placa donde
se resume la simbología en el reverso
del capó.
MODIFICACIONES/
ALTERACIONES DEL
VEHÍCULO
ADVERTENCIA Cualquier modificación
o alteración del vehículo podría afectar
gravemente a la seguridad y al agarre
a la carretera, además de provocar
accidentes y comportar riesgos incluso
mortales para los ocupantes.EL SISTEMA FIAT
CODE

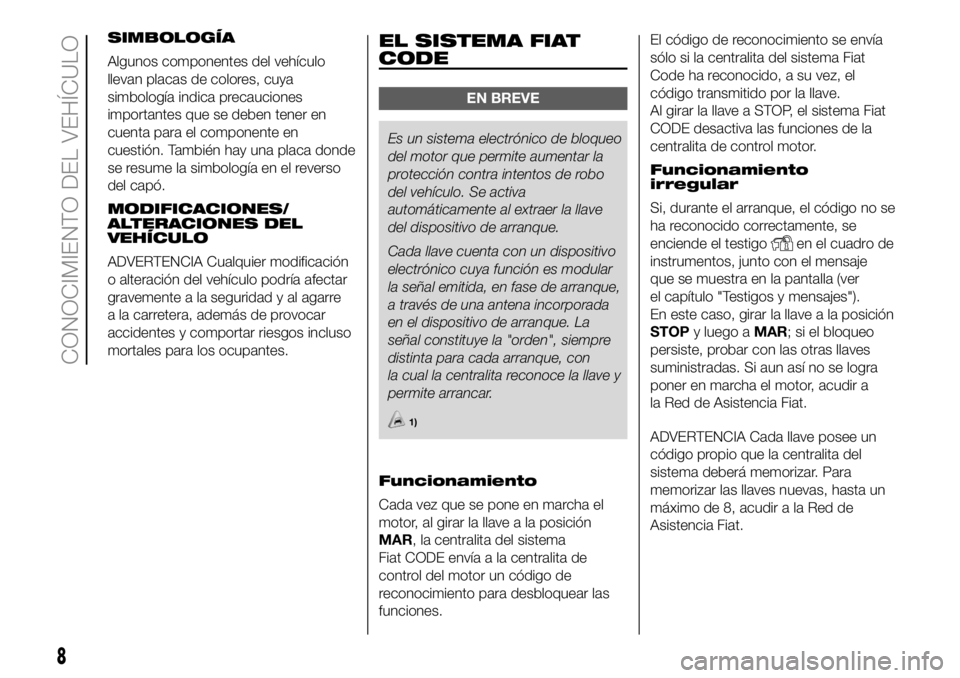

EN BREVE
Es un sistema electrónico de bloqueo
del motor que permite aumentar la
protección contra intentos de robo
del vehículo. Se activa
automáticamente al extraer la llave
del dispositivo de arranque.
Cada llave cuenta con un dispositivo
electrónico cuya función es modular
la señal emitida, en fase de arranque,
a través de una antena incorporada
en el dispositivo de arranque. La
señal constituye la "orden", siempre
distinta para cada arranque, con
la cual la centralita reconoce la llave y
permite arrancar.
1)
Funcionamiento
Cada vez que se pone en marcha el
motor, al girar la llave a la posición
MAR, la centralita del sistema
Fiat CODE envía a la centralita de
control del motor un código de
reconocimiento para desbloquear las
funciones.El código de reconocimiento se envía
sólo si la centralita del sistema Fiat
Code ha reconocido, a su vez, el
código transmitido por la llave.
Al girar la llave a STOP, el sistema Fiat
CODE desactiva las funciones de la
centralita de control motor.
Funcionamiento
irregular
Si, durante el arranque, el código no se
ha reconocido correctamente, se
enciende el testigo
en el cuadro de
instrumentos, junto con el mensaje
que se muestra en la pantalla (ver
el capítulo "Testigos y mensajes").
En este caso, girar la llave a la posición
STOPy luego aMAR; si el bloqueo
persiste, probar con las otras llaves
suministradas. Si aun así no se logra
poner en marcha el motor, acudir a
la Red de Asistencia Fiat.
ADVERTENCIA Cada llave posee un
código propio que la centralita del
sistema deberá memorizar. Para
memorizar las llaves nuevas, hasta un
máximo de 8, acudir a la Red de
Asistencia Fiat.
8
CONOCIMIENTO DEL VEHÍCULO
