FIAT FIORINO 2009 Betriebsanleitung (in German)

49
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLL-
LEUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE
AUSSENLICHTER
Der linke Hebel Abb. 48steuert die
Außenlichter.
Die Außenbeleuchtung kann nur mit
Zündschlüssel auf MAReingeschaltet
werden.
Beim Einschalten der Außenlichter leuch-
ten das Instrumentenfeld und die ver-
schiedenen Bedientasten auf dem Arma-
turenbrett auf.
LICHTER AUSGESCHALTET
Den Ring auf Stellung O drehen.
STANDLICHTER
Drehen Sie die den Ring auf die Position
6. Auf dem Instrumentenfeld leuchtet die
Kontrolleuchte
3auf.ABBLENDLICHTER
Drehen Sie die den Ring auf die Position
2. Auf dem Instrumentenfeld leuchtet die
Kontrollleuchte
3auf.
FERNLICHTER
Bei Ring auf der Position
2muss der He-
bel in Richtung Lenkrad gezogen werden
(2. nicht einrastende Stellung). Auf dem In-
strumentenfeld leuchtet die Kontroll-
leuchte
1auf.
Für die Ausschaltung des Fernlichtes den
Hebel erneut in Richtung Lenkrad ziehen
(es schaltet sich das Abblendlicht ein).
BLINKEN
Den Hebel in Richtung Lenkrad ziehen
(nicht einrastende Position), unabhängig
von der Position des Rings. Auf dem In-
strumentenfeld leuchtet die Kontroll-
leuchte
1auf. PARK-UND STANDLICHT
Das Parklicht kann nur bei Zündschlüssel
auf STOPoder abgezogenem Schlüssel
durch Verstellung des Rings auf dem lin-
ken Hebel von der Stellung O auf die Stel-
lungen 6oder 2eingeschaltet werden.
Auf der Instrumententafel leuchtet die
Kontrollleuchte
3. Durch Betätigung des
Hebels für den Fahrtrichtungsanzeiger ist
es möglich, die Seite (rechts oder links)
der Lichter auszuwählen.
Abb. 48F0T0220m

50
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLL-
LEUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE
BBLINKER Abb. 49
Den Hebel in die (einrastende) Stellung
bringen:
❒nach oben (Position 1): Aktivieren des
rechten Blinkers;
❒nach unten (Position 2): Aktivieren des
linken Blinkers.
Auf der Instrumententafel blinkt die Kon-
trollleuchte
Îoder ¥.
Die Blinker werden beim Drehen des
Lenkrads automatisch in die Geradeaus-
stellung zurückgestellt.
Soll eine momentane Veränderung der
Fahrtrichtung angezeigt werden, für die
nur eine kleine Bewegung des Lenkrads
notwendig ist, kann der Hebel ohne Ein-
rasten nach oben oder unten verstellt
werden (nicht einrastende Stellung). Beim
Loslassen geht der Hebel automatisch in
seine Ausgangsstellung zurück.Funktion “lane change”
(Fahrbahnwechsel)
Wenn man einen Fahrbahnwechsel anzei-
gen möchte, den linken Hebel für weniger
als eine halbe Sekunde in die nicht einra-
stende Position bringen.
Der Blinker der gewählten Seite blinkt 3
Mal auf und schaltet dann automatisch ab.VORRICHTUNG
“FOLLOW ME HOME”
Diese Vorrichtung erlaubt für einen be-
stimmten Zeitraum die Beleuchtung des
Bereichs vor dem Fahrzeug.
Aktivierung
Bei Zündschlüssel auf STOPoder bei ab-
gezogenem Schlüssel innerhalb von 2 Mi-
nuten nach Abstellen des Motors den He-
bel in Richtung Lenkrad ziehen.
Durch jede Betätigung des Hebels wird die
Beleuchtungsdauer um 30 Sekunden bis
maximal 210 Sekunden verlängert; danach
schalten die Lampen automatisch aus.
Bei jeder Betätigung des Hebels leuchtet
die Kontrollleuchte
3auf der Instru-
mententafel (zusammen mit der Meldung
auf dem Display) (siehe Kapitel “Kon-
trollleuchten und Meldungen”) so lange
auf, wie die Funktion aktiv bleibt. Die Kon-
trollleuchte schaltet sich bei erstmaliger
Betätigung des Hebels ein und bleibt bis
zur automatischen Deaktivierung der
Funktion eingeschaltet. Bei jeder Betäti-
gung des Hebels wird nur die Aufleucht-
dauer erhöht.
Deaktivierung
Den Hebel über 2 Sekunden lang in Rich-
tung Lenkrad gezogen halten.
Abb. 49F0T0157m

51
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLL-
LEUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE

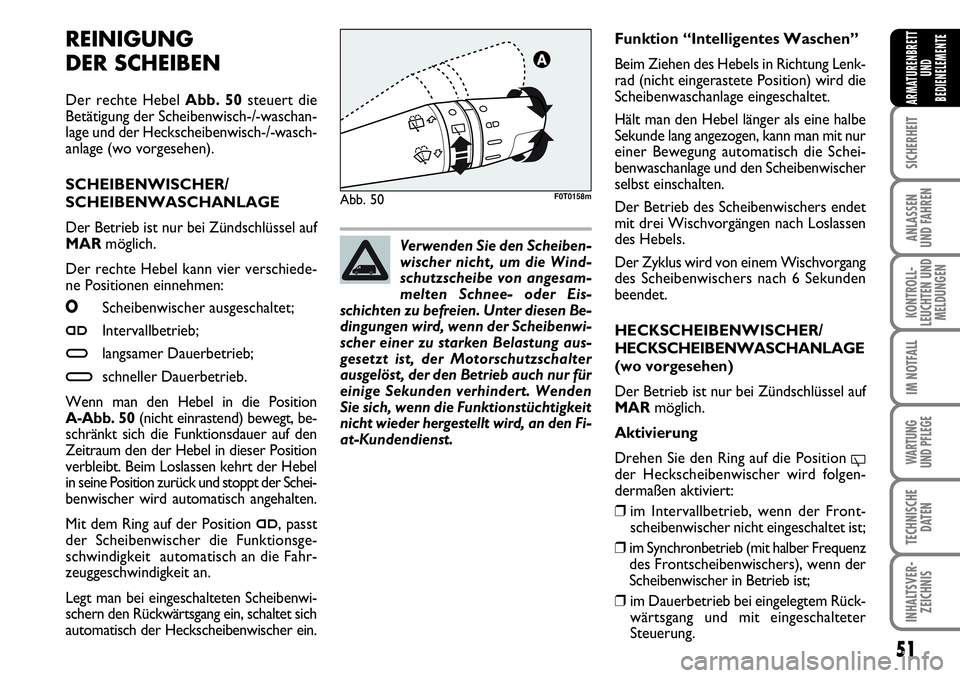

REINIGUNG
DER SCHEIBEN
Der rechte Hebel Abb. 50steuert die
Betätigung der Scheibenwisch-/-waschan-
lage und der Heckscheibenwisch-/-wasch-
anlage (wo vorgesehen).
SCHEIBENWISCHER/
SCHEIBENWASCHANLAGE
Der Betrieb ist nur bei Zündschlüssel auf
MARmöglich.
Der rechte Hebel kann vier verschiede-
ne Positionen einnehmen:
OScheibenwischer ausgeschaltet;
≤Intervallbetrieb;
≥langsamer Dauerbetrieb;
¥schneller Dauerbetrieb.
Wenn man den Hebel in die Position
A-Abb. 50(nicht einrastend) bewegt, be-
schränkt sich die Funktionsdauer auf den
Zeitraum den der Hebel in dieser Position
verbleibt. Beim Loslassen kehrt der Hebel
in seine Position zurück und stoppt der Schei-
benwischer wird automatisch angehalten.
Mit dem Ring auf der Position
≤, passt
der Scheibenwischer die Funktionsge-
schwindigkeit automatisch an die Fahr-
zeuggeschwindigkeit an.
Legt man bei eingeschalteten Scheibenwi-
schern den Rückwärtsgang ein, schaltet sich
automatisch der Heckscheibenwischer ein.
Abb. 50F0T0158m
Verwenden Sie den Scheiben-
wischer nicht, um die Wind-
schutzscheibe von angesam-
melten Schnee- oder Eis-
schichten zu befreien. Unter diesen Be-
dingungen wird, wenn der Scheibenwi-
scher einer zu starken Belastung aus-
gesetzt ist, der Motorschutzschalter
ausgelöst, der den Betrieb auch nur für
einige Sekunden verhindert. Wenden
Sie sich, wenn die Funktionstüchtigkeit
nicht wieder hergestellt wird, an den Fi-
at-Kundendienst.
Funktion “Intelligentes Waschen”
Beim Ziehen des Hebels in Richtung Lenk-
rad (nicht eingerastete Position) wird die
Scheibenwaschanlage eingeschaltet.
Hält man den Hebel länger als eine halbe
Sekunde lang angezogen, kann man mit nur
einer Bewegung automatisch die Schei-
benwaschanlage und den Scheibenwischer
selbst einschalten.
Der Betrieb des Scheibenwischers endet
mit drei Wischvorgängen nach Loslassen
des Hebels.
Der Zyklus wird von einem Wischvorgang
des Scheibenwischers nach 6 Sekunden
beendet.
HECKSCHEIBENWISCHER/
HECKSCHEIBENWASCHANLAGE
(wo vorgesehen)
Der Betrieb ist nur bei Zündschlüssel auf
MARmöglich.
Aktivierung
Drehen Sie den Ring auf die Position
'der Heckscheibenwischer wird folgen-
dermaßen aktiviert:
❒im Intervallbetrieb, wenn der Front-
scheibenwischer nicht eingeschaltet ist;
❒im Synchronbetrieb (mit halber Frequenz
des Frontscheibenwischers), wenn der
Scheibenwischer in Betrieb ist;
❒im Dauerbetrieb bei eingelegtem Rück-
wärtsgang und mit eingeschalteter
Steuerung.

52
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLL-
LEUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE

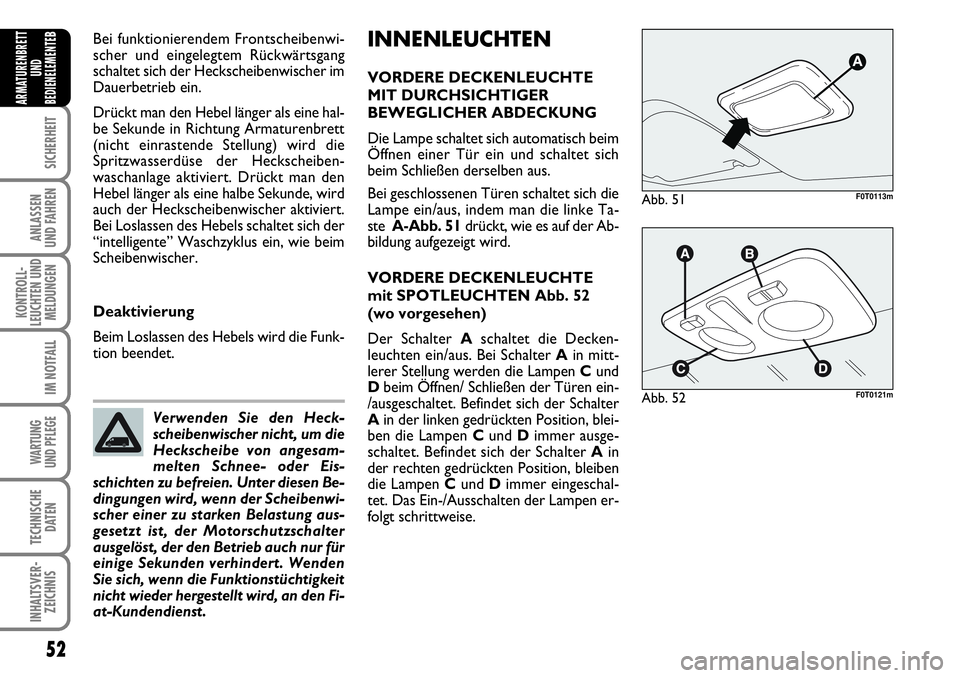

BINNENLEUCHTEN
VORDERE DECKENLEUCHTE
MIT DURCHSICHTIGER
BEWEGLICHER ABDECKUNG
Die Lampe schaltet sich automatisch beim
Öffnen einer Tür ein und schaltet sich
beim Schließen derselben aus.
Bei geschlossenen Türen schaltet sich die
Lampe ein/aus, indem man die linke Ta-
ste A-Abb. 51drückt, wie es auf der Ab-
bildung aufgezeigt wird.
VORDERE DECKENLEUCHTE
mit SPOTLEUCHTEN Abb. 52
(wo vorgesehen)
Der Schalter Aschaltet die Decken-
leuchten ein/aus. Bei Schalter Ain mitt-
lerer Stellung werden die Lampen Cund
Dbeim Öffnen/ Schließen der Türen ein-
/ausgeschaltet. Befindet sich der Schalter
Ain der linken gedrückten Position, blei-
ben die Lampen Cund Dimmer ausge-
schaltet. Befindet sich der Schalter Ain
der rechten gedrückten Position, bleiben
die Lampen Cund Dimmer eingeschal-
tet. Das Ein-/Ausschalten der Lampen er-
folgt schrittweise.
Abb. 51F0T0113m
Abb. 52F0T0121m
Bei funktionierendem Frontscheibenwi-
scher und eingelegtem Rückwärtsgang
schaltet sich der Heckscheibenwischer im
Dauerbetrieb ein.
Drückt man den Hebel länger als eine hal-
be Sekunde in Richtung Armaturenbrett
(nicht einrastende Stellung) wird die
Spritzwasserdüse der Heckscheiben-
waschanlage aktiviert. Drückt man den
Hebel länger als eine halbe Sekunde, wird
auch der Heckscheibenwischer aktiviert.
Bei Loslassen des Hebels schaltet sich der
“intelligente” Waschzyklus ein, wie beim
Scheibenwischer.
Deaktivierung
Beim Loslassen des Hebels wird die Funk-
tion beendet.
Verwenden Sie den Heck-
scheibenwischer nicht, um die
Heckscheibe von angesam-
melten Schnee- oder Eis-
schichten zu befreien. Unter diesen Be-
dingungen wird, wenn der Scheibenwi-
scher einer zu starken Belastung aus-
gesetzt ist, der Motorschutzschalter
ausgelöst, der den Betrieb auch nur für
einige Sekunden verhindert. Wenden
Sie sich, wenn die Funktionstüchtigkeit
nicht wieder hergestellt wird, an den Fi-
at-Kundendienst.

53
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLL-
LEUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE

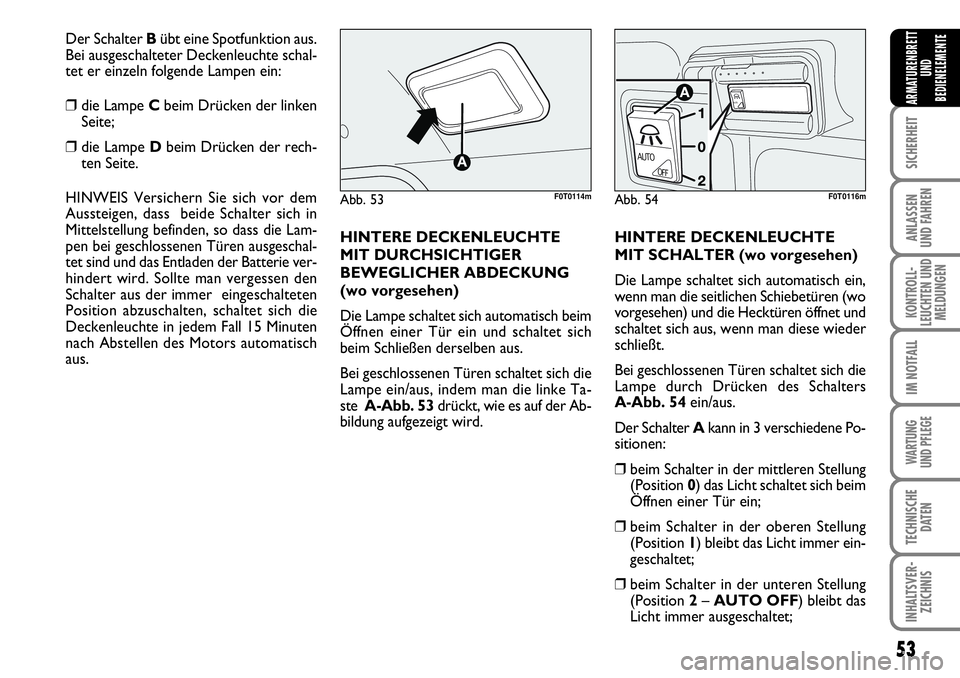

HINTERE DECKENLEUCHTE
MIT DURCHSICHTIGER
BEWEGLICHER ABDECKUNG
(wo vorgesehen)
Die Lampe schaltet sich automatisch beim
Öffnen einer Tür ein und schaltet sich
beim Schließen derselben aus.
Bei geschlossenen Türen schaltet sich die
Lampe ein/aus, indem man die linke Ta-
ste A-Abb. 53drückt, wie es auf der Ab-
bildung aufgezeigt wird.HINTERE DECKENLEUCHTE
MIT SCHALTER (wo vorgesehen)
Die Lampe schaltet sich automatisch ein,
wenn man die seitlichen Schiebetüren (wo
vorgesehen) und die Hecktüren öffnet und
schaltet sich aus, wenn man diese wieder
schließt.
Bei geschlossenen Türen schaltet sich die
Lampe durch Drücken des Schalters
A-Abb. 54ein/aus.
Der Schalter Akann in 3 verschiedene Po-
sitionen:
❒beim Schalter in der mittleren Stellung
(Position 0) das Licht schaltet sich beim
Öffnen einer Tür ein;
❒beim Schalter in der oberen Stellung
(Position 1) bleibt das Licht immer ein-
geschaltet;
❒beim Schalter in der unteren Stellung
(Position 2 – AUTO OFF) bleibt das
Licht immer ausgeschaltet;
Abb. 54
A
U
T
O
AUTOOFF
F0T0116m
Der Schalter Bübt eine Spotfunktion aus.
Bei ausgeschalteter Deckenleuchte schal-
tet er einzeln folgende Lampen ein:
❒die Lampe Cbeim Drücken der linken
Seite;
❒die Lampe Dbeim Drücken der rech-
ten Seite.
HINWEIS Versichern Sie sich vor dem
Aussteigen, dass beide Schalter sich in
Mittelstellung befinden, so dass die Lam-
pen bei geschlossenen Türen ausgeschal-
tet sind und das Entladen der Batterie ver-
hindert wird. Sollte man vergessen den
Schalter aus der immer eingeschalteten
Position abzuschalten, schaltet sich die
Deckenleuchte in jedem Fall 15 Minuten
nach Abstellen des Motors automatisch
aus.
Abb. 53F0T0114m

54
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLL-
LEUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE
B

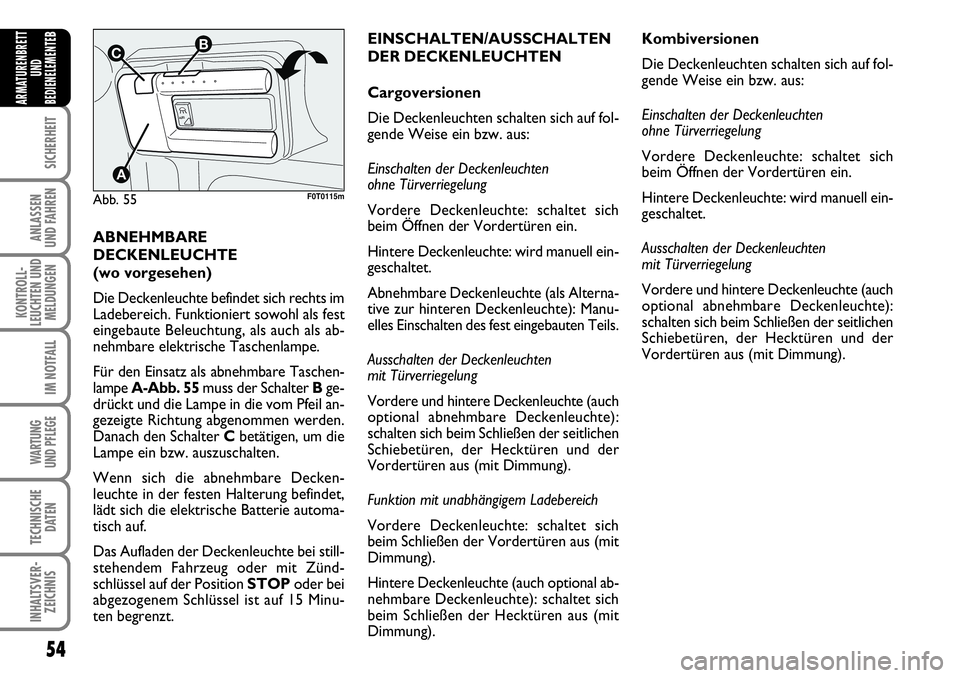

ABNEHMBARE
DECKENLEUCHTE
(wo vorgesehen)
Die Deckenleuchte befindet sich rechts im
Ladebereich. Funktioniert sowohl als fest
eingebaute Beleuchtung, als auch als ab-
nehmbare elektrische Taschenlampe.
Für den Einsatz als abnehmbare Taschen-
lampe A-Abb. 55muss der Schalter Bge-
drückt und die Lampe in die vom Pfeil an-
gezeigte Richtung abgenommen werden.
Danach den Schalter Cbetätigen, um die
Lampe ein bzw. auszuschalten.
Wenn sich die abnehmbare Decken-
leuchte in der festen Halterung befindet,
lädt sich die elektrische Batterie automa-
tisch auf.
Das Aufladen der Deckenleuchte bei still-
stehendem Fahrzeug oder mit Zünd-
schlüssel auf der Position STOPoder bei
abgezogenem Schlüssel ist auf 15 Minu-
ten begrenzt.
Abb. 55
AUTO
B
A
C
F0T0115m
EINSCHALTEN/AUSSCHALTEN
DER DECKENLEUCHTEN
Cargoversionen
Die Deckenleuchten schalten sich auf fol-
gende Weise ein bzw. aus:
Einschalten der Deckenleuchten
ohne Türverriegelung
Vordere Deckenleuchte: schaltet sich
beim Öffnen der Vordertüren ein.
Hintere Deckenleuchte: wird manuell ein-
geschaltet.
Abnehmbare Deckenleuchte (als Alterna-
tive zur hinteren Deckenleuchte): Manu-
elles Einschalten des fest eingebauten Teils.
Ausschalten der Deckenleuchten
mit Türverriegelung
Vordere und hintere Deckenleuchte (auch
optional abnehmbare Deckenleuchte):
schalten sich beim Schließen der seitlichen
Schiebetüren, der Hecktüren und der
Vordertüren aus (mit Dimmung).
Funktion mit unabhängigem Ladebereich
Vordere Deckenleuchte: schaltet sich
beim Schließen der Vordertüren aus (mit
Dimmung).
Hintere Deckenleuchte (auch optional ab-
nehmbare Deckenleuchte): schaltet sich
beim Schließen der Hecktüren aus (mit
Dimmung).Kombiversionen
Die Deckenleuchten schalten sich auf fol-
gende Weise ein bzw. aus:
Einschalten der Deckenleuchten
ohne Türverriegelung
Vordere Deckenleuchte: schaltet sich
beim Öffnen der Vordertüren ein.
Hintere Deckenleuchte: wird manuell ein-
geschaltet.
Ausschalten der Deckenleuchten
mit Türverriegelung
Vordere und hintere Deckenleuchte (auch
optional abnehmbare Deckenleuchte):
schalten sich beim Schließen der seitlichen
Schiebetüren, der Hecktüren und der
Vordertüren aus (mit Dimmung).

55
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLL-
LEUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE
BEDIENELEMENTE

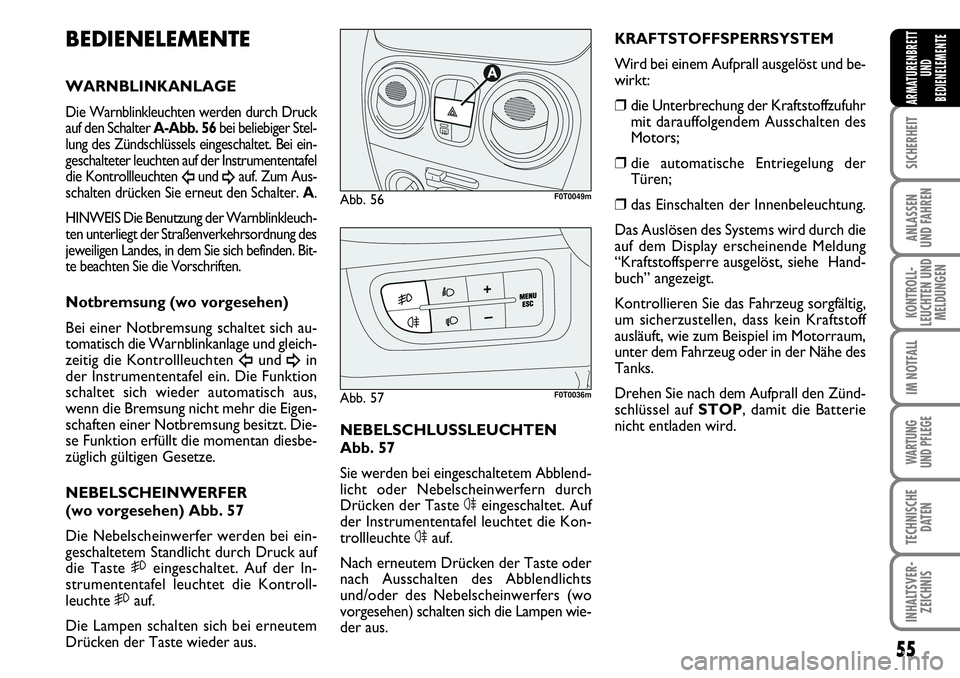

WARNBLINKANLAGE
Die Warnblinkleuchten werden durch Druck
auf den Schalter A-Abb. 56bei beliebiger Stel-
lung des Zündschlüssels eingeschaltet. Bei ein-
geschalteter leuchten auf der Instrumententafel
die Kontrollleuchten
Îund ¥auf. Zum Aus-
schalten drücken Sie erneut den Schalter. A.
HINWEIS Die Benutzung der Warnblinkleuch-
ten unterliegt der Straßenverkehrsordnung des
jeweiligen Landes, in dem Sie sich befinden. Bit-
te beachten Sie die Vorschriften.
Notbremsung (wo vorgesehen)
Bei einer Notbremsung schaltet sich au-
tomatisch die Warnblinkanlage und gleich-
zeitig die Kontrollleuchten
Îund ¥in
der Instrumententafel ein. Die Funktion
schaltet sich wieder automatisch aus,
wenn die Bremsung nicht mehr die Eigen-
schaften einer Notbremsung besitzt. Die-
se Funktion erfüllt die momentan diesbe-
züglich gültigen Gesetze.
NEBELSCHEINWERFER
(wo vorgesehen) Abb. 57
Die Nebelscheinwerfer werden bei ein-
geschaltetem Standlicht durch Druck auf
die Taste 5eingeschaltet. Auf der In-
strumententafel leuchtet die Kontroll-
leuchte 5auf.
Die Lampen schalten sich bei erneutem
Drücken der Taste wieder aus.NEBELSCHLUSSLEUCHTEN
Abb. 57
Sie werden bei eingeschaltetem Abblend-
licht oder Nebelscheinwerfern durch
Drücken der Taste 4eingeschaltet. Auf
der Instrumententafel leuchtet die Kon-
trollleuchte 4auf.
Nach erneutem Drücken der Taste oder
nach Ausschalten des Abblendlichts
und/oder des Nebelscheinwerfers (wo
vorgesehen) schalten sich die Lampen wie-
der aus.
Abb. 56
A
F0T0049m
Abb. 57F0T0036m
KRAFTSTOFFSPERRSYSTEM
Wird bei einem Aufprall ausgelöst und be-
wirkt:
❒die Unterbrechung der Kraftstoffzufuhr
mit darauffolgendem Ausschalten des
Motors;
❒die automatische Entriegelung der
Türen;
❒das Einschalten der Innenbeleuchtung.
Das Auslösen des Systems wird durch die
auf dem Display erscheinende Meldung
“Kraftstoffsperre ausgelöst, siehe Hand-
buch” angezeigt.
Kontrollieren Sie das Fahrzeug sorgfältig,
um sicherzustellen, dass kein Kraftstoff
ausläuft, wie zum Beispiel im Motorraum,
unter dem Fahrzeug oder in der Nähe des
Tanks.
Drehen Sie nach dem Aufprall den Zünd-
schlüssel auf STOP, damit die Batterie
nicht entladen wird.

56
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLL-
LEUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE

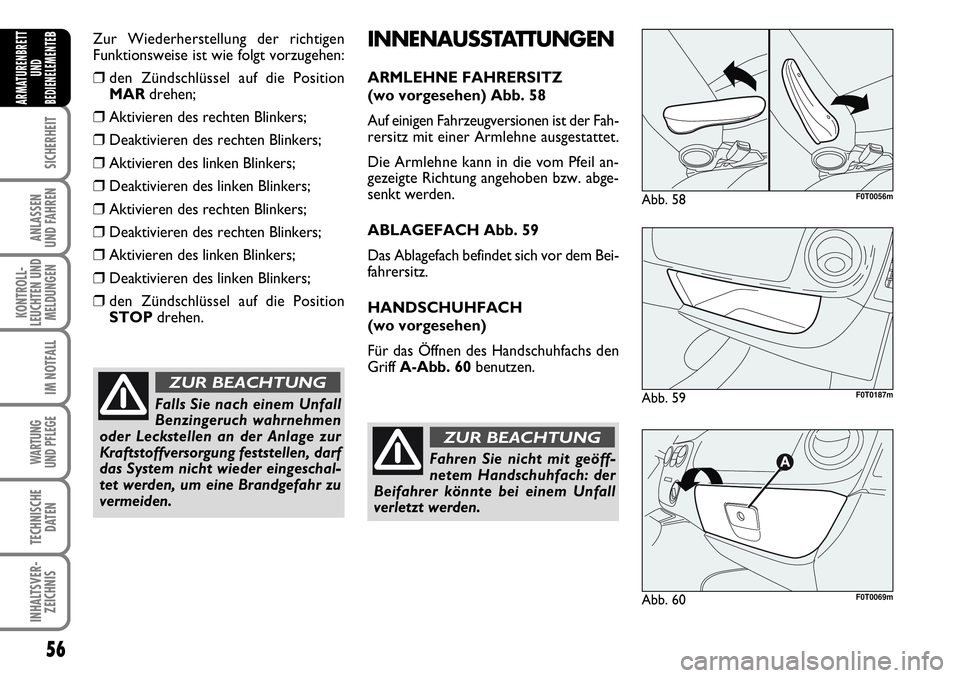

BZur Wiederherstellung der richtigen
Funktionsweise ist wie folgt vorzugehen:
❒den Zündschlüssel auf die Position
MARdrehen;
❒Aktivieren des rechten Blinkers;
❒Deaktivieren des rechten Blinkers;
❒Aktivieren des linken Blinkers;
❒Deaktivieren des linken Blinkers;
❒Aktivieren des rechten Blinkers;
❒Deaktivieren des rechten Blinkers;
❒Aktivieren des linken Blinkers;
❒Deaktivieren des linken Blinkers;
❒den Zündschlüssel auf die Position
STOPdrehen.
Falls Sie nach einem Unfall
Benzingeruch wahrnehmen
oder Leckstellen an der Anlage zur
Kraftstoffversorgung feststellen, darf
das System nicht wieder eingeschal-
tet werden, um eine Brandgefahr zu
vermeiden.
ZUR BEACHTUNG
INNENAUSSTATTUNGEN
ARMLEHNE FAHRERSITZ
(wo vorgesehen) Abb. 58
Auf einigen Fahrzeugversionen ist der Fah-
rersitz mit einer Armlehne ausgestattet.
Die Armlehne kann in die vom Pfeil an-
gezeigte Richtung angehoben bzw. abge-
senkt werden.
ABLAGEFACH Abb. 59
Das Ablagefach befindet sich vor dem Bei-
fahrersitz.
HANDSCHUHFACH
(wo vorgesehen)
Für das Öffnen des Handschuhfachs den
Griff A-Abb. 60benutzen.
Fahren Sie nicht mit geöff-
netem Handschuhfach: der
Beifahrer könnte bei einem Unfall
verletzt werden.
ZUR BEACHTUNG
Abb. 58F0T0056m
Abb. 59F0T0187m
Abb. 60F0T0069m

57
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLL-
LEUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE

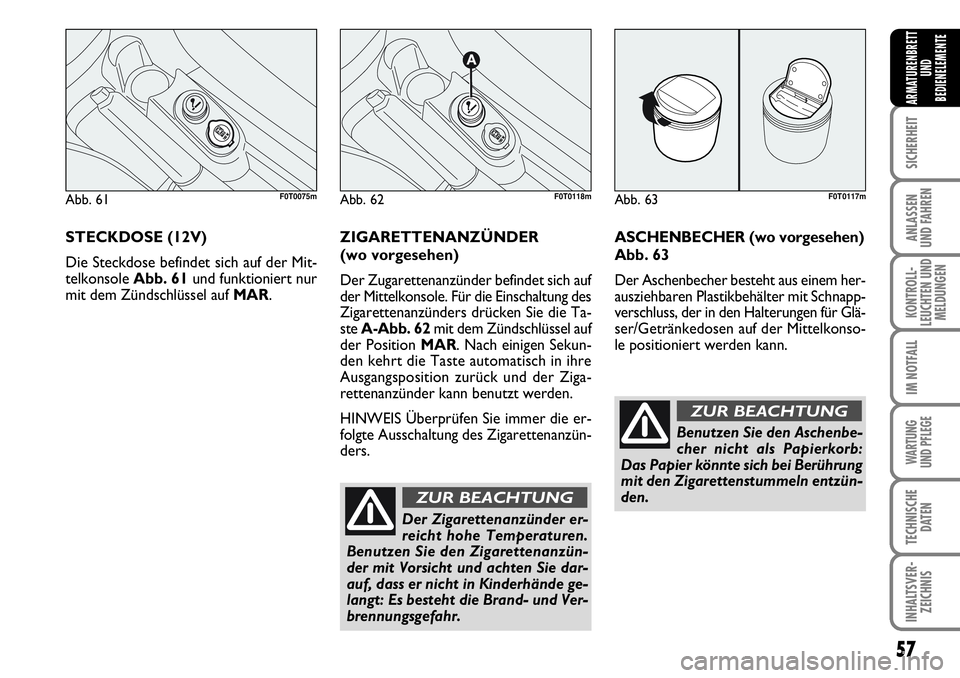

STECKDOSE (12V)
Die Steckdose befindet sich auf der Mit-
telkonsole Abb. 61und funktioniert nur
mit dem Zündschlüssel auf MAR. ZIGARETTENANZÜNDER
(wo vorgesehen)
Der Zugarettenanzünder befindet sich auf
der Mittelkonsole. Für die Einschaltung des
Zigarettenanzünders drücken Sie die Ta-
ste A-Abb. 62mit dem Zündschlüssel auf
der Position MAR. Nach einigen Sekun-
den kehrt die Taste automatisch in ihre
Ausgangsposition zurück und der Ziga-
rettenanzünder kann benutzt werden.
HINWEIS Überprüfen Sie immer die er-
folgte Ausschaltung des Zigarettenanzün-
ders.
Abb. 61F0T0075mAbb. 62
A
F0T0118m
Der Zigarettenanzünder er-
reicht hohe Temperaturen.
Benutzen Sie den Zigarettenanzün-
der mit Vorsicht und achten Sie dar-
auf, dass er nicht in Kinderhände ge-
langt: Es besteht die Brand- und Ver-
brennungsgefahr.
ZUR BEACHTUNG
Abb. 63F0T0117m
ASCHENBECHER (wo vorgesehen)
Abb. 63
Der Aschenbecher besteht aus einem her-
ausziehbaren Plastikbehälter mit Schnapp-
verschluss, der in den Halterungen für Glä-
ser/Getränkedosen auf der Mittelkonso-
le positioniert werden kann.
Benutzen Sie den Aschenbe-
cher nicht als Papierkorb:
Das Papier könnte sich bei Berührung
mit den Zigarettenstummeln entzün-
den.
ZUR BEACHTUNG

58
SICHERHEIT
ANLASSEN
UND FAHREN
KONTROLL-
LEUCHTEN UND
MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE
B
Abb. 66F0T0134m
Abb. 67
A
F0T0135m

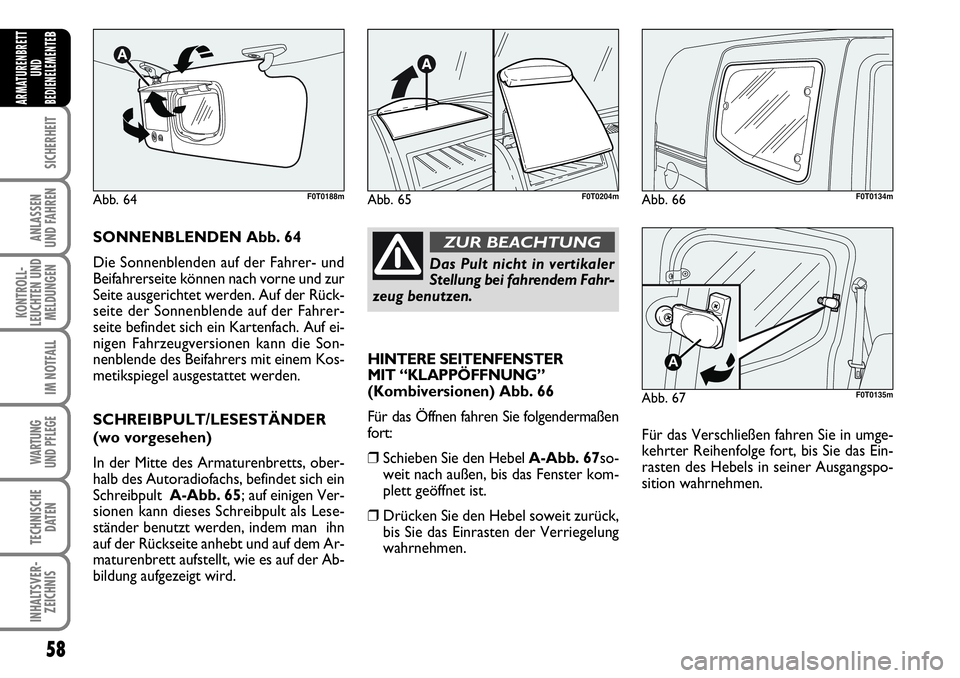

SONNENBLENDEN Abb. 64
Die Sonnenblenden auf der Fahrer- und
Beifahrerseite können nach vorne und zur
Seite ausgerichtet werden. Auf der Rück-
seite der Sonnenblende auf der Fahrer-
seite befindet sich ein Kartenfach. Auf ei-
nigen Fahrzeugversionen kann die Son-
nenblende des Beifahrers mit einem Kos-
metikspiegel ausgestattet werden.
SCHREIBPULT/LESESTÄNDER
(wo vorgesehen)
In der Mitte des Armaturenbretts, ober-
halb des Autoradiofachs, befindet sich ein
Schreibpult A-Abb. 65; auf einigen Ver-
sionen kann dieses Schreibpult als Lese-
ständer benutzt werden, indem man ihn
auf der Rückseite anhebt und auf dem Ar-
maturenbrett aufstellt, wie es auf der Ab-
bildung aufgezeigt wird.
Abb. 64F0T0188m
HINTERE SEITENFENSTER
MIT “KLAPPÖFFNUNG”
(Kombiversionen) Abb. 66
Für das Öffnen fahren Sie folgendermaßen
fort:
❒Schieben Sie den Hebel A-Abb. 67so-
weit nach außen, bis das Fenster kom-
plett geöffnet ist.
❒Drücken Sie den Hebel soweit zurück,
bis Sie das Einrasten der Verriegelung
wahrnehmen.
Abb. 65F0T0204m
Das Pult nicht in vertikaler
Stellung bei fahrendem Fahr-
zeug benutzen.
ZUR BEACHTUNG
Für das Verschließen fahren Sie in umge-
kehrter Reihenfolge fort, bis Sie das Ein-
rasten des Hebels in seiner Ausgangspo-
sition wahrnehmen.
