FIAT FIORINO 2009 Drift- och underhållshandbok (in Swedish)

180
SÄKERHET
START OCH
KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
INDEX
I ALFABETISK
ORDNING
INSTRUMENTPANELOCH REGLAGE
TEKNISKA
D ATA
MOTORKODER – KAROSSERIVERSIONER
Motorkod Karosseriversioner
225AXA1A 00 (■)
1.4 KFV 225BXA1A AX (
❑)225BXA1A AX1 (❍)
225AXB1A 01 (■) (*)
225AXB1A 01B (■) (*) (Õ)
225AXB1A 01C (■) (**)
225AXB1A 01G (■) (*) (Õ)
225AXB1A 01L (■) (**) (Õ)
225BXB1A AX (
❑)
225BXB1A AX1 (❍) (*)
225BXB1A AX2 (
) (*)
225BXB1A AX3 ()
225BXB1A AX4 (
) (**)
1.3 Multijet199A2000 225BXB1A AX5 () (**)
225BXB1A AX10 (
❑)(**)
225BXB1A AX11 (❍) (**)
225BXB11 AX (❑) (*)
225BXB11 AX1 (❍) (*)
225BXB11 AX2 (
) (*)
225BXB11 AX3 () (*)
225CXB1A ZA (●) (*)
225CXB1A ZA1 (▲) (*)
225CXB1A ZA2 (●) (Õ) (*)
225CXB1A ZA3 (▲) (Õ) (*)
225CXB1A ZA4 (●) (**)
225CXB1A ZA5 (▲) (**)
(❑) Cargo-versioner
(❍) Cargo Adventure-versioner
(
■) Kombiversioner (persontransport)
(●) Kombiversioner (godstransport)
(▲) Kombi Adventure-versioner (godstransport)
(*) Versioner utan DPF
(**) Versioner med DPF
(Õ) Versioner för specifika marknader
(
) Cargo ”Minimo”-versioner
() Cargo ”Minimo” Adventure-versioner
177-197 Fiorino SV 21-08-2009 10:55 Pagina 180

181
SÄKERHET
START OCH
KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
INDEX
I ALFABETISK
ORDNING
INSTRUMENTPANELOCH REGLAGE
TEKNISKA
D ATA
MOTOR
ALLMÄNT
Typkod
Cykel
Antal och placering av cylindrarna
Kolvarnas diameter och slag mm
Total slagvolym cm3
Kompressionsförhållande
Maximal effekt (EEG) kW
HK
motsvarande varvtal varv/min
Maximalt moment (EEG) Nm
kgm
motsvarande varvtal varv/min
Tändstift
Bränsle
1.4
KFV
Otto
4 i linje
75x77
1360
10,5
54
73
5200
118
12
2600
Champion RC8YL
Blyfri
bensin
95 RON
(Specifik EN228)
1.3 Multijet
199A2000
Diesel
4 i linje
69,6x82
1248
17,6
55
75
4000
190
19,4
1750
–
Diesel för
motorfordon
(Standard EN590)
177-197 Fiorino SV 21-08-2009 10:55 Pagina 181

182
SÄKERHET
START OCH
KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
INDEX
I ALFABETISK
ORDNING
INSTRUMENTPANELOCH REGLAGE
TEKNISKA
D ATA
FÖRSÖRJNING
1.4 1.3 Multijet
Försörjning Elektronisk insprutning Direkt insprutning Multijet
Sekventiell fasad direktinsprutning Multipoint, ”Common Rail” med elektronisk
returnless-system kontroll med rör
och intercooler
Ändringar och reparationer av försörjningsanläggningen som utförs på felaktigt sätt och utan hänsyn till
anläggningens tekniska egenskaper, kan orsaka funktionsfel med risker för olycka.
TRANSMISSION
1.4 - 1.3 Multijet
Växellåda
Koppling
DragkraftMed fem framväxlar och back
med synkroniseringar för tillkoppling av framväxlarna
Mekanisk styrning (versioner 1.4)/Hydraulisk styrning (versioner 1.3 Multijet)
Främre
177-197 Fiorino SV 21-08-2009 10:55 Pagina 182

183
SÄKERHET
START OCH
KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
INDEX
I ALFABETISK
ORDNING
INSTRUMENTPANELOCH REGLAGE
TEKNISKA
D ATA

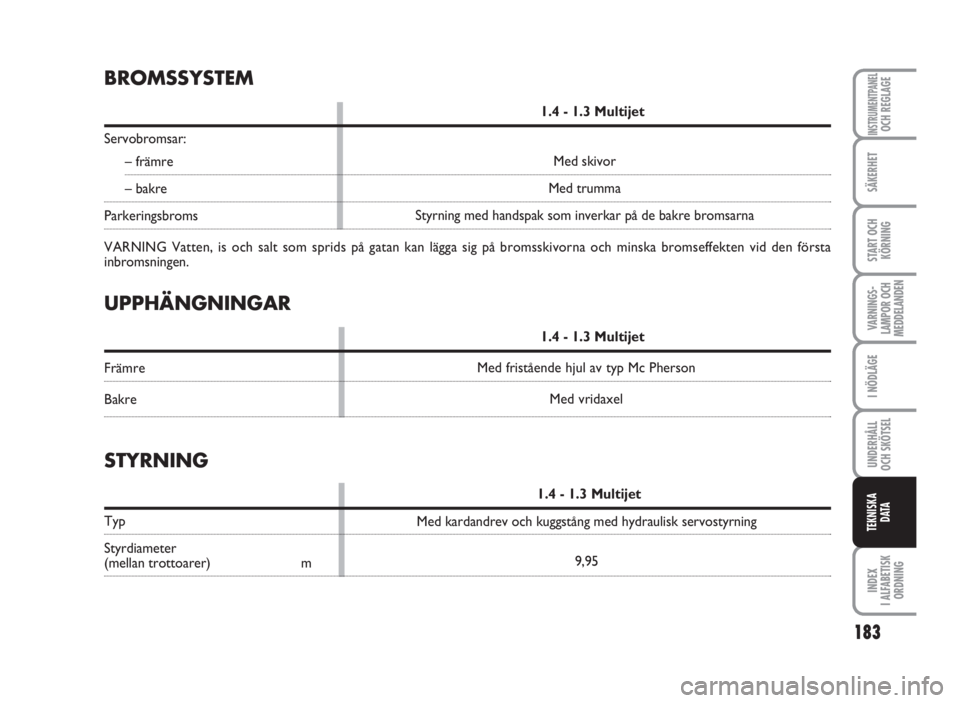

UPPHÄNGNINGAR
1.4 - 1.3 Multijet
Främre
BakreMed fristående hjul av typ Mc Pherson
Med vridaxel
BROMSSYSTEM
1.4 - 1.3 Multijet
Servobromsar:
– främre
– bakre
Parkeringsbroms
VARNING Vatten, is och salt som sprids på gatan kan lägga sig på bromsskivorna och minska bromseffekten vid den första
inbromsningen.
STYRNING
1.4 - 1.3 Multijet
Typ
Styrdiameter
(mellan trottoarer) mMed kardandrev och kuggstång med hydraulisk servostyrning
9,95 Med skivor
Med trumma
Styrning med handspak som inverkar på de bakre bromsarna
177-197 Fiorino SV 21-08-2009 10:55 Pagina 183

184
SÄKERHET
START OCH
KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
INDEX
I ALFABETISK
ORDNING
INSTRUMENTPANELOCH REGLAGE
TEKNISKA
D ATA
RÄTT AVLÄSNING
AV DÄCKET fig. 5
Exempel: 175/70 R 14 91T
175= Nominell bredd (S, avstånd i mm
mellan sidorna).
70= Förhållande höjd/bredd (H/S)
i procent.
R= Radialdäck.
14= Diameter på fälgen i tum (Ø).
91= Belastningsindex (kapacitet).
T= Maximalt hastighetsindex.
HJUL
FÄLGAR OCH DÄCK
Fälgar av tryckt stål eller av legering. Slang-
lösa däck med radiell stomme. På regist-
reringsbeviset finns även alla godkända
däck.
VARNING Vid eventuella skillnader mellan
”Handboken för drift och underhåll” och
”Registreringsbeviset” ta endast hänsyn till
uppgifterna på registreringsbeviset.
För körsäkerheten är det nödvändigt att
fordonet är försett med däck av samma
märke och typ på alla fyra hjulen.
VARNING Använd inte innerslangar med
slanglösa däck.RESERVHJUL
Fälgar av tryckt stål. Slanglöst däck.
HJULINSTÄLLNING
Konvergens mellan framhjulen som mätts
mellan fälgarna: -1 ±1 mm.
Värdena gäller för fordon i körklart skick.
fig. 5F0T0014m
177-197 Fiorino SV 21-08-2009 10:55 Pagina 184

185
SÄKERHET
START OCH
KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
INDEX
I ALFABETISK
ORDNING
INSTRUMENTPANELOCH REGLAGE
TEKNISKA
D ATA
Belastningsindex (kapacitet)
60= 250 kg84= 500 kg
61= 257 kg85= 515 kg
62= 265 kg86= 530 kg
63= 272 kg87= 545 kg
64= 280 kg88= 560 kg
65= 290 kg89= 580 kg
66= 300 kg90= 600 kg
67= 307 kg91= 615 kg
68= 315 kg92= 630 kg
69= 325 kg93= 650 kg
70= 335 kg94= 670 kg
71= 345 kg95= 690 kg
72= 355 kg96= 710 kg
73= 365 kg97= 730 kg
74= 375 kg98= 750 kg
75= 387 kg99= 775 kg
76= 400 kg100= 800 kg
77= 412 kg101= 825 kg
78= 425 kg102= 850 kg
79= 437 kg103= 875 kg
80= 450 kg104= 900 kg
81= 462 kg105= 925 kg
82= 475 kg106= 950 kg
83= 487 kgMaximalt hastighetsindex
Q= upp till 160 km/h.
R= upp till 170 km/h.
S
= upp till 180 km/h.
T= upp till 190 km/h.
U= upp till 200 km/h.
H= upp till 210 km/h.
V= upp till 240 km/h.
W= upp till 270 km/h.
Y= upp till 300 km/h.
Maximalt hastighetsindex
för vinterdäck
QM + S= upp till 160 km/h.
TM + S= upp till 190 km/h.
HM + S= upp till 210 km/h.RÄTT AVLÄSNING
AV FÄLGEN fig. 5
Exempel: 5
1/2 J x 14 H2 ET 44
5
1/2= fälgens bredd i tum (1).
J= utskjutningens profil (sidosprång
där däckvulsten placeras) (2).
14= inställningsdiameter i tum
(motsvarar däckets som skall
monteras) (3= Ø).
H2= form och nummer på ”hump”
(omkretsen som håller det slang-
lösa däckets däckvulst på plats
på fälgen).
ET 44= hjulets inpressningsdjup (avstånd
mellan stödytan skiva/fälg och
mitten av fälgen).
177-197 Fiorino SV 21-08-2009 10:55 Pagina 185

186
SÄKERHET
START OCH
KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
INDEX
I ALFABETISK
ORDNING
INSTRUMENTPANELOCH REGLAGE
TEKNISKA
D ATA
1.4
KALLT DÄCKSTRYCK (bar)
Är däcken varma ska tryckvärdet uppgå till +0,3 bar jämfört med det föreskrivna värdet. Upprepa dock kontrollen av korrekt värde med
kalla däck.
För vinterdäck ska tryckvärdet vara +0,2 bar jämfört med det föreskrivna värdet för däcken som fordonet levereras med.
Om fordonet körs med hastigheter över 160 km/h, ska däcken pumpas upp till de värden som föreskrivs för full belastning. Mått MEDFÖLJANDE DÄCK
Tom Med genomsnittlig belastning Full belastning RESERVHJUL
(för vener/marknader, Främre Bakre Främre Bakre Främre Bakredär förutsett)
175/70 R14 84 T 2,3 2,2 2,3 2,2 2,5 2,5 2,5
185/65 R15 88 T 2,3 2,1 2,3 2,1 2,3 2,5 2,5
1.3 Multijet
VERSIONER FÄLGAR DÄCK RESERVHJUL
(för versioner/marknader där den förutses)
Erhålls För snö Fälg Däck
51/2 J x 14 H2 – ET44 175/70 R14 84T – 51/2J x 14 H2 – ET44 175/70 R14
6 J x 15 H2 – ET44 185/65 R15 88 T 185/65 R15Q (M+S) 6J x 15 H2 – ET44 185/65 R15
5
1/2 J x 14 H2 – ET44 175/70 R14 84 T
–51/2J x 14 H2 – ET44 175/70 R14
6 J x 15 H2 – ET44 185/65 R15 88 T 185/65 R15Q (M+S) 6J x 15 H2 – ET44 185/65 R15
185/65 R15T (M+S) (*) 6J x 15 H2 – ET44 185/65 R15
(*) Adventure-versioner tillsammans med Traction Plus
177-197 Fiorino SV 21-08-2009 10:55 Pagina 186

187
SÄKERHET
START OCH
KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
INDEX
I ALFABETISK
ORDNING
INSTRUMENTPANELOCH REGLAGE
TEKNISKA
D ATA
F0T0160mfig. 6
DIMENSIONER
Måtten anges i mm och hänvisar till fordon
utrustade med medföljande däck.
Höjden avser tomt fordon.
AB CDE F GH
Cargo-versioner3864 760 2513 591 1721 1464 1716 1462
1782 (●)
Cargo-versioner
3881 777 2513 5911742
1469 1716 1465
Adventure1803 (●)
Beroende på fälgstorlek kan mindre måttvariationer förekomma
(●) Med lasthållare (för versioner/marknader där den förutses)
177-197 Fiorino SV 21-08-2009 10:55 Pagina 187

188
SÄKERHET
START OCH
KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
INDEX
I ALFABETISK
ORDNING
INSTRUMENTPANELOCH REGLAGE
TEKNISKA
D ATA
F0T0161mfig. 7
Måtten anges i mm och hänvisar till fordon
utrustade med medföljande däck.
Höjden avser tomt fordon.
AB CDE F GH
Kombiversioner3959 855 2513 5911721
1469 1716 1465
1782 (●)
Kombiversioner
3970 866 2513 5911742
1469 1716 1465
Adventure1803
(●)
Beroende på fälgstorlek kan mindre måttvariationer förekomma
(●) Med lasthållare (för versioner/marknader där den förutses)
177-197 Fiorino SV 21-08-2009 10:55 Pagina 188

189
SÄKERHET
START OCH
KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
INDEX
I ALFABETISK
ORDNING
INSTRUMENTPANELOCH REGLAGE
TEKNISKA
D ATA
1.4 1.3 Multijet
157 (*)/155 (**) 157 (*)/155 (**)
(*) Cargo-versioner
(**) Kombiversioner
PRESTAT IONER
Maximala tillåtna hastigheter efter den första användningsperioden av fordonet i km/h.
177-197 Fiorino SV 21-08-2009 10:55 Pagina 189
