FIAT FIORINO 2009 Návod k použití a údržbě (in Czech)

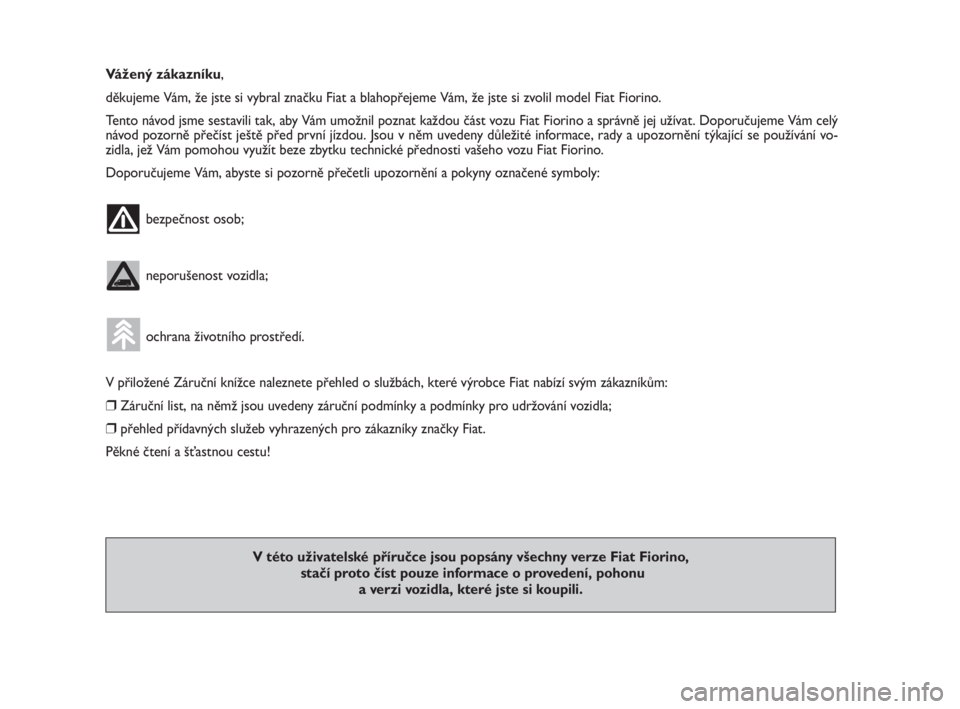

Vážený zákazníku,
děkujeme Vám, že jste si vybral značku Fiat a blahopřejeme Vám, že jste si zvolil model Fiat Fiorino.
Tento návod jsme sestavili tak, aby Vám umožnil poznat každou část vozu Fiat Fiorino a správně jej užívat. Doporučujeme Vám celý
návod pozorně přečíst ještě před první jízdou. Jsou v něm uvedeny důležité informace, rady a upozornění týkající se používání vo-
zidla, jež Vám pomohou využít beze zbytku technické přednosti vašeho vozu Fiat Fiorino.
Doporučujeme Vám, abyste si pozorně přečetli upozornění a pokyny označené symboly:
bezpečnost osob;
neporušenost vozidla;
ochrana životního prostředí.
V přiložené Záruční knížce naleznete přehled o službách, které výrobce Fiat nabízí svým zákazníkům:
❒Záruční list, na němž jsou uvedeny záruční podmínky a podmínky pro udržování vozidla;
❒přehled přídavných služeb vyhrazených pro zákazníky značky Fiat.
Pěkné čtení a šťastnou cestu!
V této uživatelské příručce jsou popsány všechny verze Fiat Fiorino,
stačí proto číst pouze informace o provedení, pohonu
a verzi vozidla, které jste si koupili.

ZAPARKOVÁNÍ VOZIDLA V BLÍZKOSTI HOŘLAVÝCH LÁTEK
Katalyzátor dosahuje za chodu motoru velmi vysoké teploty. Proto neparkujte s vozidlem na trávě, suchém listí, jeh-
ličí nebo jiném hořlavém materiálu: nebezpečí požáru.

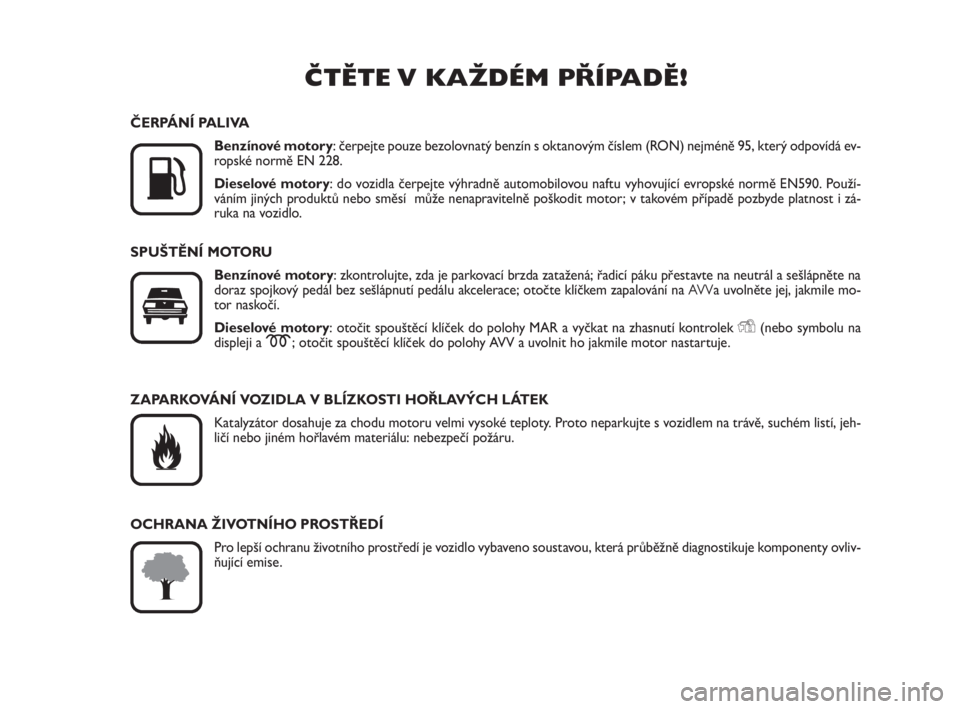

ČTĚTE V KAŽDÉM PŘÍPADĚ!

K
ČERPÁNÍ PALIVA
Benzínové motory: čerpejte pouze bezolovnatý benzín s oktanovým číslem (RON) nejméně 95, který odpovídá ev-
ropské normě EN 228.
Dieselové motory: do vozidla čerpejte výhradně automobilovou naftu vyhovující evropské normě EN590. Použí-
váním jiných produktů nebo směsí může nenapravitelně poškodit motor; v takovém případě pozbyde platnost i zá-
ruka na vozidlo.
SPUŠTĚNÍ MOTORU
Benzínové motory: zkontrolujte, zda je parkovací brzda zatažená; řadicí páku přestavte na neutrál a sešlápněte na
doraz spojkový pedál bez sešlápnutí pedálu akcelerace; otočte klíčkem zapalování na AV Va uvolněte jej, jakmile mo-
tor naskočí.
Dieselové motory: otočit spouštěcí klíček do polohy MAR a vyčkat na zhasnutí kontrolek
Y(nebo symbolu na
displeji a m; otočit spouštěcí klíček do polohy AVV a uvolnit ho jakmile motor nastartuje.
OCHRANA ŽIVOTNÍHO PROSTŘEDÍ
Pro lepší ochranu životního prostředí je vozidlo vybaveno soustavou, která průběžně diagnostikuje komponenty ovliv-
ňující emise.

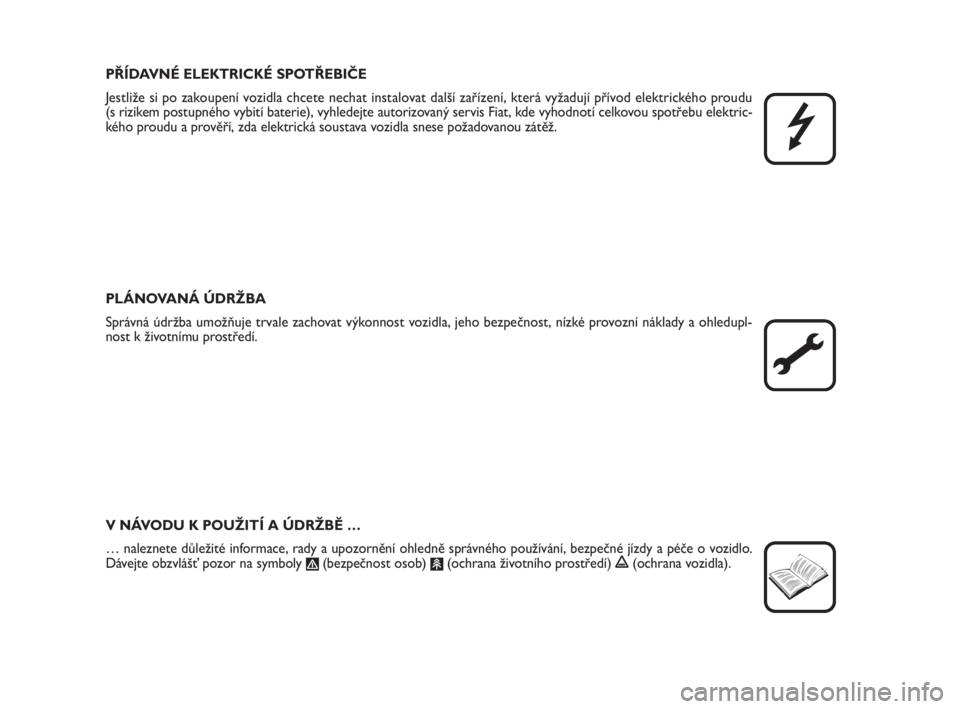

PŘÍDAVNÉ ELEKTRICKÉ SPOTŘEBIČE
Jestliže si po zakoupení vozidla chcete nechat instalovat další zařízení, která vyžadují přívod elektrického proudu
(s rizikem postupného vybití baterie), vyhledejte autorizovaný servis Fiat, kde vyhodnotí celkovou spotřebu elektric-
kého proudu a prověří, zda elektrická soustava vozidla snese požadovanou zátěž.

PLÁNOVANÁ ÚDRŽBA
Správná údržba umožňuje trvale zachovat výkonnost vozidla, jeho bezpečnost, nízké provozní náklady a ohledupl-
nost k životnímu prostředí.
V NÁVODU K POUŽITÍ A ÚDRŽBĚ …
… naleznete důležité informace, rady a upozornění ohledně správného používání, bezpečné jízdy a péče o vozidlo.
Dávejte obzvlášť pozor na symboly
"(bezpečnost osob) #(ochrana životního prostředí) !(ochrana vozidla).

4
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
PŘÍSTROJOVÁ
DESKA

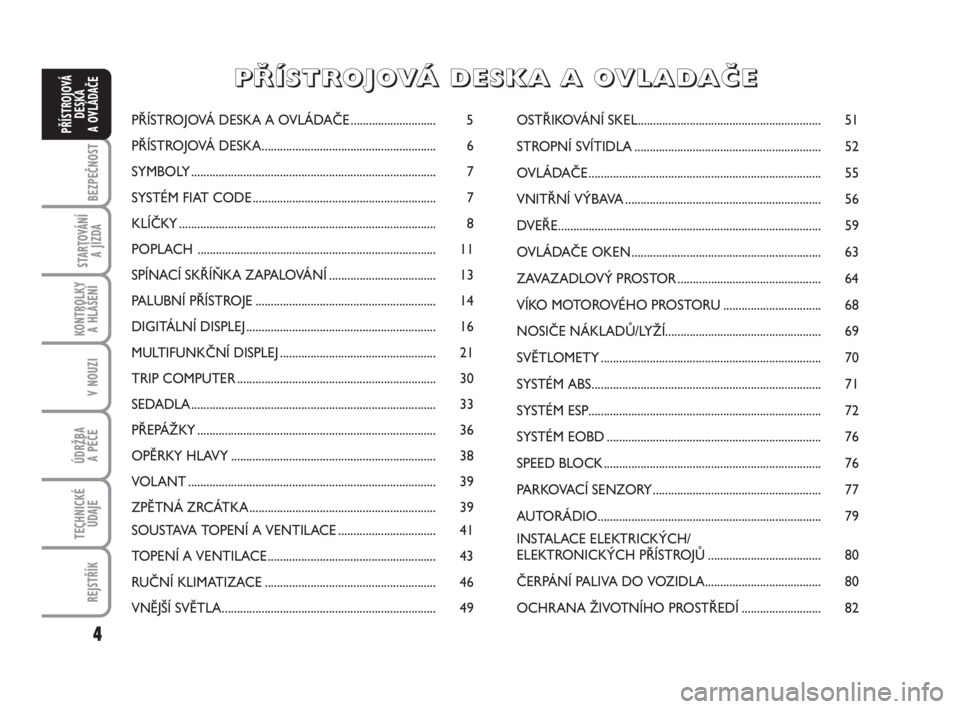

A OVLÁDAČEPŘÍSTROJOVÁ DESKA A OVLÁDAČE ............................ 5
PŘÍSTROJOVÁ DESKA......................................................... 6
SYMBOLY ................................................................................ 7
SYSTÉM FIAT CODE ............................................................ 7
KLÍČKY.................................................................................... 8
POPLACH .............................................................................. 11
SPÍNACÍ SKŘÍŇKA ZAPALOVÁNÍ ................................... 13
PALUBNÍ PŘÍSTROJE........................................................... 14
DIGITÁLNÍ DISPLEJ .............................................................. 16
MULTIFUNKČNÍ DISPLEJ ................................................... 21
TRIP COMPUTER................................................................. 30
SEDADLA................................................................................ 33
PŘEPÁŽKY .............................................................................. 36
OPĚRKY HLAVY ................................................................... 38
VOLANT................................................................................. 39
ZPĚTNÁ ZRCÁTKA ............................................................. 39
SOUSTAVA TOPENÍ A VENTILACE................................ 41
TOPENÍ A VENTILACE ....................................................... 43
RUČNÍ KLIMATIZACE ........................................................ 46
VNĚJŠÍ SVĚTLA...................................................................... 49OSTŘIKOVÁNÍ SKEL............................................................ 51
STROPNÍ SVÍTIDLA............................................................. 52
OVLÁDAČE............................................................................ 55
VNITŘNÍ VÝBAVA................................................................ 56
DVEŘE...................................................................................... 59
OVLÁDAČE OKEN .............................................................. 63
ZAVAZADLOVÝ PROSTOR ............................................... 64
VÍKO MOTOROVÉHO PROSTORU ................................ 68
NOSIČE NÁKLADŮ/LYŽÍ................................................... 69
SVĚTLOMETY........................................................................ 70
SYSTÉM ABS........................................................................... 71
SYSTÉM ESP............................................................................ 72
SYSTÉM EOBD ...................................................................... 76
SPEED BLOCK ....................................................................... 76
PARKOVACÍ SENZORY....................................................... 77
AUTORÁDIO......................................................................... 79
INSTALACE ELEKTRICKÝCH/
ELEKTRONICKÝCH PŘÍSTROJŮ..................................... 80
ČERPÁNÍ PALIVA DO VOZIDLA...................................... 80
OCHRANA ŽIVOTNÍHO PROSTŘEDÍ.......................... 82
P P
Ř Ř
Í Í
S S
T T
R R
O O
J J
O O
V V
Á Á

D D
E E
S S
K K
A A

A A

O O
V V
L L
A A
D D
A A
Č Č
E E

5
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
PŘÍSTROJOVÁ
DESKA
A OVLÁDAČE

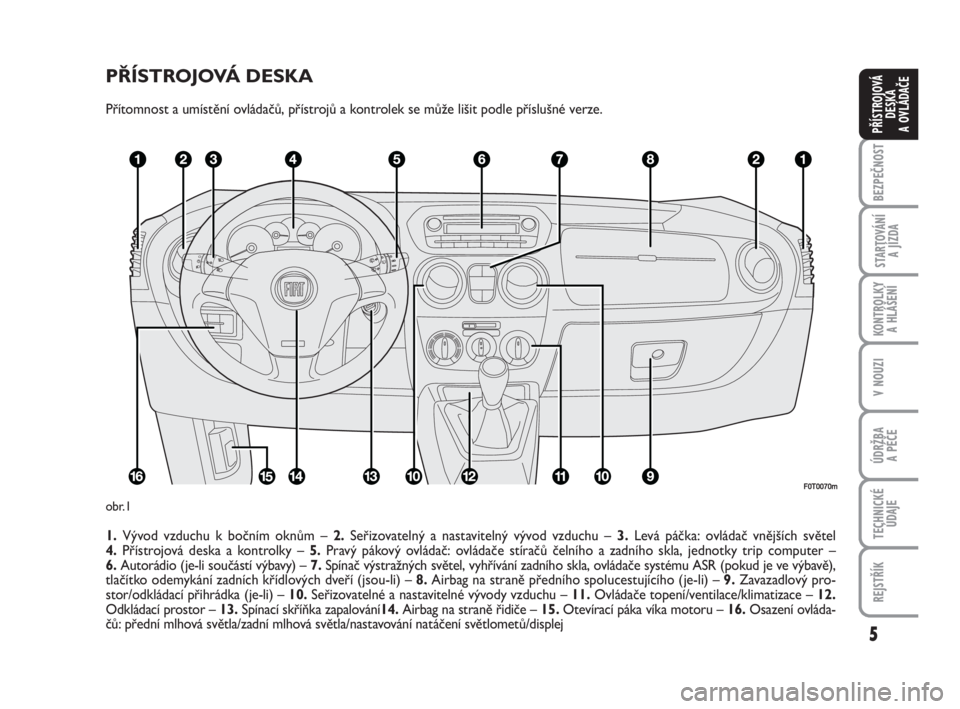

PŘÍSTROJOVÁ DESKA
Přítomnost a umístění ovládačů, přístrojů a kontrolek se může lišit podle příslušné verze.
1.Vývod vzduchu k bočním oknům – 2.Seřizovatelný a nastavitelný vývod vzduchu –3.Levá páčka: ovládač vnějších světel
4.Přístrojová deska a kontrolky –5.Pravý pákový ovládač: ovládače stíračů čelního a zadního skla, jednotky trip computer –
6.Autorádio (je-li součástí výbavy) – 7.Spínač výstražných světel, vyhřívání zadního skla, ovládače systému ASR (pokud je ve výbavě),
tlačítko odemykání zadních křídlových dveří (jsou-li) –8.Airbag na straně předního spolucestujícího (je-li) –9.Zavazadlový pro-
stor/odkládací přihrádka (je-li) –10.Seřizovatelné a nastavitelné vývody vzduchu –11.Ovládače topení/ventilace/klimatizace –12.
Odkládací prostor –13.Spínací skříňka zapalování14.Airbag na straně řidiče –15.Otevírací páka víka motoru –16.Osazení ovláda-
čů: přední mlhová světla/zadní mlhová světla/nastavování natáčení světlometů/displej
F0T0070m
obr.1

6
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
PŘÍSTROJOVÁ
DESKA
A OVLÁDAČE

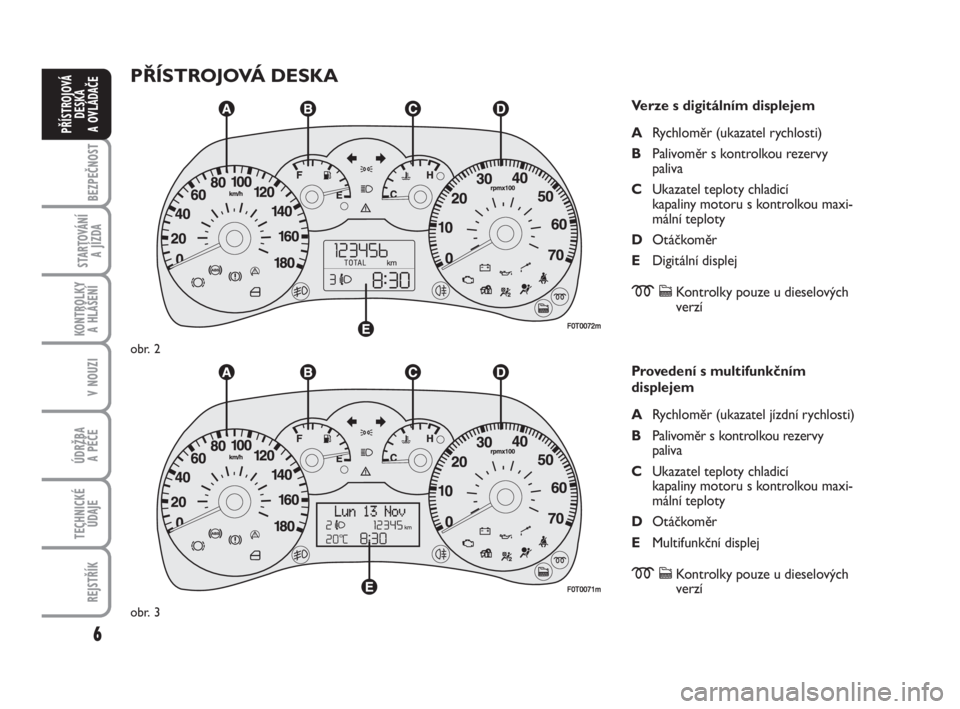

PŘÍSTROJOVÁ DESKA
Verze s digitálním displejem
ARychloměr (ukazatel rychlosti)
BPalivoměr s kontrolkou rezervy
paliva
CUkazatel teploty chladicí
kapaliny motoru s kontrolkou maxi-
mální teploty
DOtáčkoměr
EDigitální displej
mcKontrolky pouze u dieselových
verzí
Provedení s multifunkčním
displejem
ARychloměr (ukazatel jízdní rychlosti)
BPalivoměr s kontrolkou rezervy
paliva
CUkazatel teploty chladicí
kapaliny motoru s kontrolkou maxi-
mální teploty
DOtáčkoměr
EMultifunkční displej
mcKontrolky pouze u dieselových
verzí
F0T0072m
obr. 2
F0T0071m
obr. 3

7
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
PŘÍSTROJOVÁ
DESKA
A OVLÁDAČE

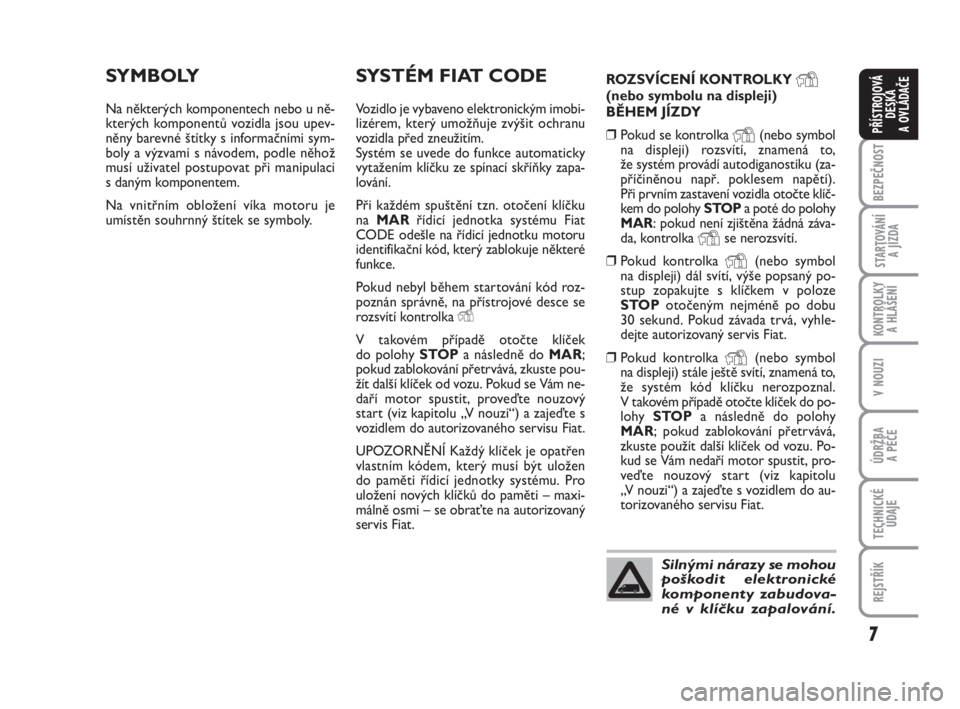

SYSTÉM FIAT CODE
Vozidlo je vybaveno elektronickým imobi-
lizérem, který umožňuje zvýšit ochranu
vozidla před zneužitím.
Systém se uvede do funkce automaticky
vytažením klíčku ze spínací skříňky zapa-
lování.
Při každém spuštění tzn. otočení klíčku
naMARřídicí jednotka systému Fiat
CODE odešle na řídicí jednotku motoru
identifikační kód, který zablokuje některé
funkce.
Pokud nebyl během startování kód roz-
poznán správně, na přístrojové desce se
rozsvítí kontrolka Y
V takovém případě otočte klíček
do polohy STOPa následně doMAR;
pokud zablokování přetrvává, zkuste pou-
žít další klíček od vozu. Pokud se Vám ne-
daří motor spustit, proveďte nouzový
start (viz kapitolu „V nouzi“) a zajeďte s
vozidlem do autorizovaného servisu Fiat.
UPOZORNĚNÍ Každý klíček je opatřen
vlastním kódem, který musí být uložen
do paměti řídicí jednotky systému. Pro
uložení nových klíčků do paměti – maxi-
málně osmi – se obraťte na autorizovaný
servis Fiat.ROZSVÍCENÍ KONTROLKY
Y(nebo symbolu na displeji)
BĚHEM JÍZDY
❒Pokud se kontrolka
Y(nebo symbol
na displeji) rozsvítí, znamená to,
že systém provádí autodiganostiku (za-
příčiněnou např. poklesem napětí).
Při prvním zastavení vozidla otočte klíč-
kem do polohy STOPa poté do polohy
MAR: pokud není zjištěna žádná záva-
da, kontrolka
Yse nerozsvítí.
❒Pokud kontrolka
Y(nebo symbol
na displeji) dál svítí, výše popsaný po-
stup zopakujte s klíčkem v poloze
STOPotočeným nejméně po dobu
30 sekund. Pokud závada trvá, vyhle-
dejte autorizovaný servis Fiat.
❒Pokud kontrolka
Y(nebo symbol
na displeji) stále ještě svítí, znamená to,
že systém kód klíčku nerozpoznal.
V takovém případě otočte klíček do po-
lohy STOPa následně do polohy
MAR; pokud zablokování přetrvává,
zkuste použít další klíček od vozu. Po-
kud se Vám nedaří motor spustit, pro-
veďte nouzový start (viz kapitolu
„V nouzi“) a zajeďte s vozidlem do au-
torizovaného servisu Fiat.
SYMBOLY
Na některých komponentech nebo u ně-
kterých komponentů vozidla jsou upev-
něny barevné štítky s informačními sym-
boly a výzvami s návodem, podle něhož
musí uživatel postupovat při manipulaci
s daným komponentem.
Na vnitřním obložení víka motoru je
umístěn souhrnný štítek se symboly.
Silnými nárazy se mohou
poškodit elektronické
komponenty zabudova-
né v klíčku zapalování.

8
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
PŘÍSTROJOVÁ
DESKA
A OVLÁDAČE
obr. 5F0T0241m
Stiskněte tlačítko B v bez-
pečné vzdálenosti zejmé-
na od očí nebo poškoditelných před-
mětů (např. oblečení). Nenechávejte
klíčky bez dozoru, aby s nimi nemohl
nikdo – zejména děti – manipulovat
a stisknout náhodně tlačítko.
POZOR
obr. 4F0T00002m

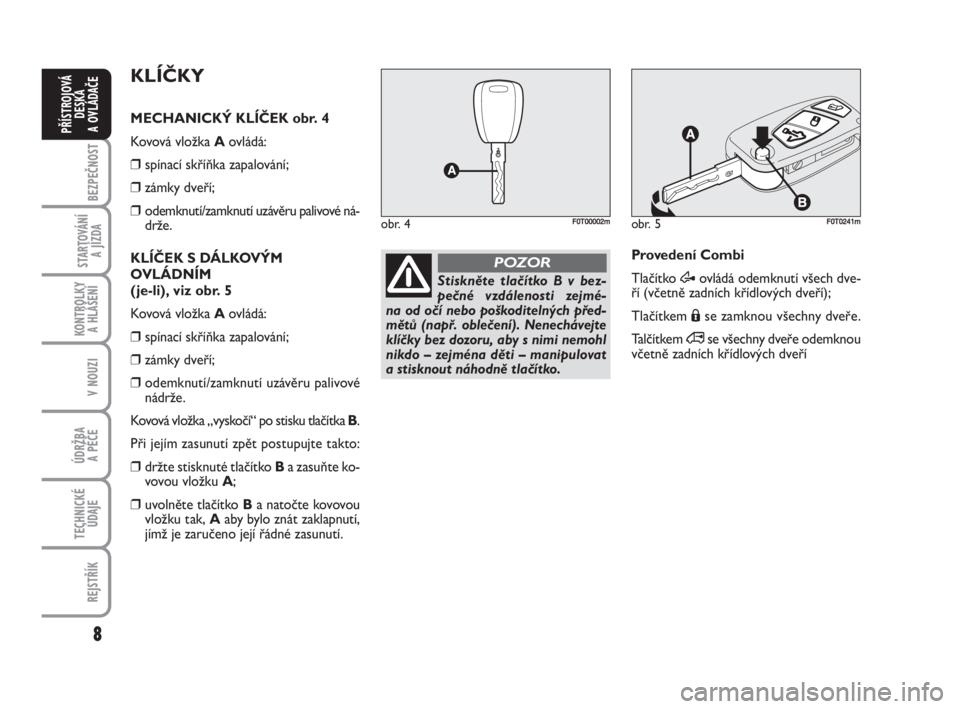

KLÍČKY
MECHANICKÝ KLÍČEK obr. 4
Kovová vložka Aovládá:
❒spínací skříňka zapalování;
❒zámky dveří;
❒odemknutí/zamknutí uzávěru palivové ná-
drže.
KLÍČEK S DÁLKOVÝM
OVLÁDNÍM
(je-li), viz obr. 5
Kovová vložka Aovládá:
❒spínací skříňka zapalování;
❒zámky dveří;
❒odemknutí/zamknutí uzávěru palivové
nádrže.
Kovová vložka „vyskočí“ po stisku tlačítka B.
Při jejím zasunutí zpět postupujte takto:
❒držte stisknuté tlačítko Ba zasuňte ko-
vovou vložku A;
❒uvolněte tlačítko Ba natočte kovovou
vložku tak, Aaby bylo znát zaklapnutí,
jímž je zaručeno její řádné zasunutí.Provedení Combi
Tlačítko Æovládá odemknutí všech dve-
ří (včetně zadních křídlových dveří);
Tlačítkem Áse zamknou všechny dveře.
Talčítkem ∞se všechny dveře odemknou
včetně zadních křídlových dveří

9
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
PŘÍSTROJOVÁ
DESKA
A OVLÁDAČE

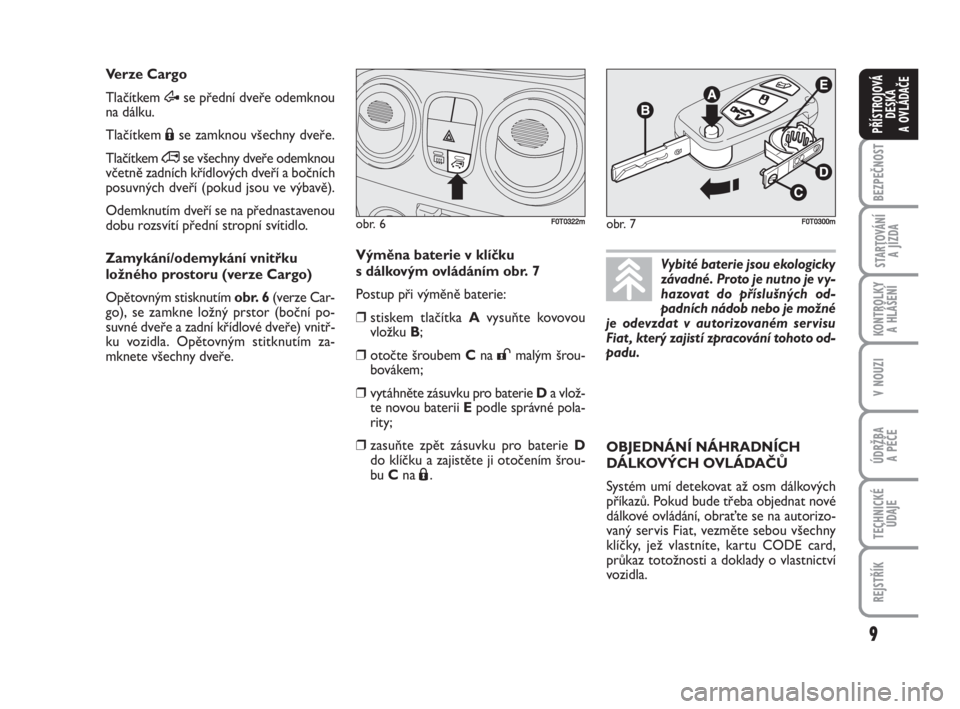

Verze Cargo
Tlačítkem Æse přední dveře odemknou
na dálku.
Tlačítkem Áse zamknou všechny dveře.
Tlačítkem ∞se všechny dveře odemknou
včetně zadních křídlových dveří a bočních
posuvných dveří (pokud jsou ve výbavě).
Odemknutím dveří se na přednastavenou
dobu rozsvítí přední stropní svítidlo.
Zamykání/odemykání vnitřku
ložného prostoru (verze Cargo)
Opětovným stisknutím obr. 6(verze Car-
go), se zamkne ložný prstor (boční po-
suvné dveře a zadní křídlové dveře) vnitř-
ku vozidla. Opětovným stitknutím za-
mknete všechny dveře.
obr. 6F0T0322m
Výměna baterie v klíčku
s dálkovým ovládáním obr. 7
Postup při výměně baterie:
❒stiskem tlačítka Avysuňte kovovou
vložku B;
❒otočte šroubem Cna
:malým šrou-
bovákem;
❒vytáhněte zásuvku pro baterie Da vlož-
te novou baterii Epodle správné pola-
rity;
❒zasuňte zpět zásuvku pro baterie D
do klíčku a zajistěte ji otočením šrou-
bu Cna
Á.
obr. 7F0T0300m
Vybité baterie jsou ekologicky
závadné. Proto je nutno je vy-
hazovat do příslušných od-
padních nádob nebo je možné
je odevzdat v autorizovaném servisu
Fiat , který zajistí zpracování tohoto od-
padu.
OBJEDNÁNÍ NÁHRADNÍCH
DÁLKOVÝCH OVLÁDAČŮ
Systém umí detekovat až osm dálkových
příkazů. Pokud bude třeba objednat nové
dálkové ovládání, obraťte se na autorizo-
vaný servis Fiat, vezměte sebou všechny
klíčky, jež vlastníte, kartu CODE card,
průkaz totožnosti a doklady o vlastnictví
vozidla.
