display FIAT FIORINO 2010 Instructieboek (in Dutch)

55
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
BEDIENINGSKNOPPEN
WAARSCHUWINGSKNIPPER-
LICHTEN
Druk op de knop A-fig. 56, ongeacht de
stand van de contactsleutel. Als het sys-
teem is ingeschakeld, branden de lampjes
Îen ¥op het instrumentenpaneel. De
lichten schakelen uit als u de knop Anog-
maals indrukt.
BELANGRIJK Het gebruik van de waar-
schuwingsknipperlichten is afhankelijk van
de wetgeving van het land waarin u zich
bevindt. Houdt u aan de voorschriften.
Noodstop
(indien van toepassing)
Bij een noodstop schakelen automatisch
de waarschuwingsknipperlichten in en
gaan gelijktijdig de lampjes
Îen ¥op het
instrumentenpaneel branden. De functie
schakelt automatisch uit als de remver-
traging niet meer het karakter van een
noodstop heeft. Deze functie voldoet aan
de huidige wettelijke voorschriften.
MISTLAMPEN VOOR fig. 57
(indien aanwezig)
Druk bij ingeschakelde buitenverlichting
op knop 5. Op het instrumentenpaneel
gaat het controlelampje 5branden.
Druk voor uitschakeling nogmaals op de
knop.MISTACHTERLICHTEN fig. 57
Druk voor inschakeling op knop 4. De-
ze werken alleen als het dimlicht of de
mistlampen voor zijn ingeschakeld. Op het
instrumentenpaneel gaat het controle-
lampje 4branden.
Druk voor uitschakeling nogmaals op de
knop of schakel het dimlicht en/of de mist-
lampen voor (indien aanwezig) uit.BRANDSTOFNOODSCHAKELING
Deze schakelt in bij een ongeval waardoor:
❒de toevoer van brandstof wordt ge-
stopt en de motor afslaat;
❒de portieren automatisch ontgrende-
len;
❒de interieurverlichting wordt ingescha-
keld.
Bij bepaalde uitvoeringen verschijnt op het
display het bericht “Brandstofnoodscha-
keling ingeschakeld zie instructieboekje”
als de brandstofnoodschakeling inschakelt.
Controleer de auto zorgvuldig op brand-
stoflekkage, bijvoorbeeld in de motor-
ruimte, onder de auto of in de nabijheid
van de brandstoftank.
Draai na het ongeval de contactsleutel in
stand STOPom te voorkomen dat de ac-
cu ontlaadt.
fig. 56
A
F0T0049m
fig. 57F0T0036m
036-082 Fiorino NL 1ed:_ 11-12-2009 10:39 Pagina 55

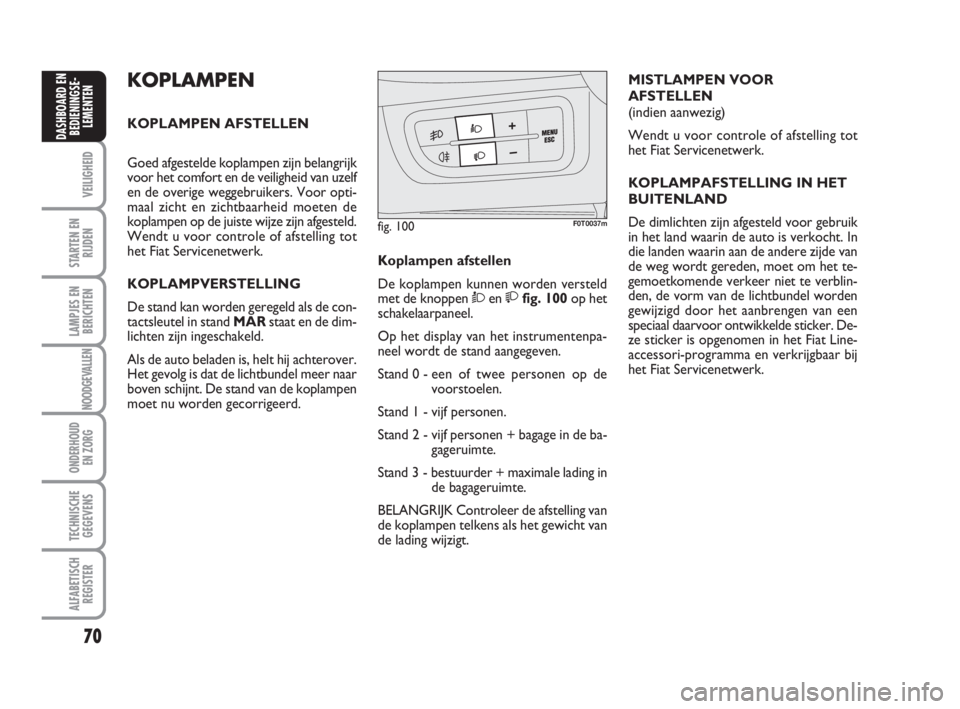

KOPLAMPEN
KOPLAMPEN AFSTELLEN
Goed afgestelde koplampen zijn belangrijk
voor het comfort en de veiligheid van uzelf
en de overige weggebruikers. Voor opti-
maal zicht en zichtbaarheid moeten de
koplampen op de juiste wijze zijn afgesteld.
Wendt u voor controle of afstelling tot
het Fiat Servicenetwerk.
KOPLAMPVERSTELLING
De stand kan worden geregeld als de con-
tactsleutel in stand MARstaat en de dim-
lichten zijn ingeschakeld.
Als de auto beladen is, helt hij achterover.
Het gevolg is dat de lichtbundel meer naar
boven schijnt. De stand van de koplampen
moet nu worden gecorrigeerd.
70
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
MISTLAMPEN VOOR
AFSTELLEN
(indien aanwezig)
Wendt u voor controle of afstelling tot
het Fiat Servicenetwerk.
KOPLAMPAFSTELLING IN HET
BUITENLAND
De dimlichten zijn afgesteld voor gebruik
in het land waarin de auto is verkocht. In
die landen waarin aan de andere zijde van
de weg wordt gereden, moet om het te-
gemoetkomende verkeer niet te verblin-
den, de vorm van de lichtbundel worden
gewijzigd door het aanbrengen van een
speciaal daarvoor ontwikkelde sticker. De-
ze sticker is opgenomen in het Fiat Line-
accessori-programma en verkrijgbaar bij
het Fiat Servicenetwerk. Koplampen afstellen
De koplampen kunnen worden versteld
met de knoppen Òen fig. 100op het
schakelaarpaneel.
Op het display van het instrumentenpa-
neel wordt de stand aangegeven.
Stand 0 - een of twee personen op de
voorstoelen.
Stand 1 - vijf personen.
Stand 2 - vijf personen + bagage in de ba-
gageruimte.
Stand 3 - bestuurder + maximale lading in
de bagageruimte.
BELANGRIJK Controleer de afstelling van
de koplampen telkens als het gewicht van
de lading wijzigt.
fig. 100F0T0037m
036-082 Fiorino NL 1ed:_ 11-12-2009 10:39 Pagina 70

71
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
ABS
Het ABS dat geïntegreerd is in het rem-
systeem, voorkomt dat tijdens het rem-
men de wielen blokkeren, ongeacht de
conditie van het wegdek en de pedaaldruk,
en verhindert daarmee het doorslippen
van een of meerdere wielen. Hierdoor
blijft de auto bestuurbaar, zelfs bij nood-
stops.
Het systeem wordt gecompleteerd met
een elektronische remdrukverdeling EBD
(Electronic Braking Force Distribution),
die de remdruk verdeelt tussen de voor-
en achterwielen.
BELANGRIJK Voor een maximale werking
van het remsysteem is een inrijperiode no-
dig van ongeveer 500 km: tijdens deze pe-
riode moet bruusk, herhaaldelijk of lang-
durig remmen worden voorkomen.STORINGSMELDINGEN
Storing in ABS
Bij een storing brandt het waarschu-
wingslampje
>op het instrumentenpa-
neel (op enkele uitvoeringen verschijnt
ook een bericht op het display (zie het
hoofdstuk “Lampjes en berichten”).
In dat geval blijft het remsysteem normaal
werken, maar zonder de mogelijkheden
van het ABS. Rijd voorzichtig naar de
dichtstbijzijnde werkplaats van het Fiat
Servicenetwerk om het systeem te laten
controleren. ACTIVERING VAN HET
SYSTEEM
Als het ABS in werking is getreden, merkt
de bestuurder dit aan een trilling in het
rempedaal, die gepaard gaat met enig ge-
luid: dit geeft aan dat het noodzakelijk is
uw snelheid aan te passen aan de beschik-
bare grip op het wegdek.
Als het ABS in werking
treedt, merkt u dat aan een
trilling in het rempedaal. Verlaag de
remdruk niet maar houd het rempe-
daal juist goed ingetrapt; op deze ma-
nier hebt u de kortste remweg in re-
latie tot de conditie van het wegdek.
ATTENTIE!
Als het ABS in werking
treedt, dan is de grip van de
banden op het wegdek beperkt: u
dient uw snelheid te verlagen en aan
te passen aan de beschikbare grip.
ATTENTIE!
Het ABS maakt zoveel mo-
gelijk gebruik van de be-
schikbare grip maar kan deze niet
verhogen. Daarom moet op gladde
weggedeelten altijd voorzichtig wor-
den gereden en mogen er geen on-
nodige risico’s worden genomen.
ATTENTIE!
036-082 Fiorino NL 1ed:_ 11-12-2009 10:39 Pagina 71

72
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
Storing in EBD
Bij een storing branden de lampjes
>enxop het instrumentenpaneel (op enkele
uitvoeringen verschijnt ook een bericht op
het display (zie het hoofdstuk “Lampjes en
berichten”).
In dit geval kunnen bij krachtig remmen de
achterwielen vroegtijdig blokkeren waar-
door de auto kan slippen. Rijd zeer voor-
zichtig naar de dichtstbijzijnde werkplaats
van het Fiat Servicenetwerk om het sys-
teem te laten controleren.
Als het waarschuwingslamp-
je xop het instrumenten-
paneel gaat branden (op enkele uit-
voeringen verschijnt ook een bericht
op het display), stop dan onmiddel-
lijk en wendt u tot het Fiat Service-
netwerk. Als er vloeistof lekt uit het
hydraulische systeem, wordt de wer-
king van zowel het conventionele
remsysteem als het ABS in gevaar ge-
bracht.
ATTENTIE!
BRAKE ASSIST
(remregeling bij noodstops
geïntegreerd in ESP)
(indien aanwezig)
Dit systeem, dat niet kan worden uitge-
schakeld, herkent noodstops (op basis van
de snelheid waarmee het rempedaal
wordt ingetrapt) en verhoogt de druk in
het remcircuit aanzienlijk, waardoor snel-
ler en krachtiger door het systeem wordt
geremd.
De Brake Assist wordt, bij uitvoeringen
die zijn uitgerust met ESP, uitgeschakeld
bij een storing in het ESP (lampje
ábrandt
en er verschijnt een bericht op het multi-
functionele display - indien aanwezig).
ESP-SYSTEEM
(Electronic Stability
Program)
(indien aanwezig)
Dit systeem bewaakt de stabiliteit van de
auto als de wielen hun grip verliezen,
waardoor de auto beter op koers blijft.
De werking van het ESP is uitermate nuttig
als de grip op het wegdek wisselt.
Naast het ESP-, ASR- en Hill Holder-sys-
teem beschikt de auto ook over MSR (re-
geling van het afremmen op de motor tij-
dens terugschakelen) en HBA (automati-
sche remdrukverhoger bij noodstops) (in-
dien aanwezig).
ACTIVERING VAN HET
SYSTEEM
Bij activering gaat het lampje
áop het in-
strumentenpaneel knipperen, om de be-
stuurder er op te wijzen dat de auto de
stabiliteit en de grip dreigt te verliezen.Als het ABS in werking
treedt, merkt u dat aan een
trilling in het rempedaal. Verlaag de
remdruk niet maar houd het rempe-
daal juist goed ingetrapt; op deze ma-
nier hebt u de kortste remweg in re-
latie tot de conditie van het wegdek.
ATTENTIE!
036-082 Fiorino NL 1ed:_ 11-12-2009 10:39 Pagina 72

73
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
INSCHAKELING VAN HET
SYSTEEM
Het ESP wordt automatisch ingeschakeld
als de motor wordt gestart en kan niet
worden uitgeschakeld.
STORINGSMELDINGEN
Bij een storing in het ESP wordt het sys-
teem automatisch uitgeschakeld en gaat
het lampje
áop het instrumentenpaneel
continu branden en verschijnt er een be-
richt op het multifunctionele display (in-
dien aanwezig) (zie het hoofdstuk “Lamp-
jes en berichten”). Bovendien gaat ook het
lampje in de knop ASR OFF branden.
Wendt u in dat geval zo snel mogelijk tot
het Fiat Servicenetwerk.
De prestaties van het ESP-
systeem mogen de bestuur-
der er niet toe verleiden onnodige en
onverantwoorde risico’s te nemen. De
rijstijl moet altijd zijn aangepast aan
het wegdek, het zicht en het verkeer.
De verantwoordelijkheid voor de ver-
keersveiligheid ligt altijd en overal bij
de bestuurder.
ATTENTIE!
HILL HOLDER-SYSTEEM
Dit in het ESP geïntegreerde systeem helpt
bij het wegrijden op een helling.
Het systeem schakelt automatisch in als:
❒omhoog: de auto stilstaat op een hel-
ling van meer dan 5% met draaiende
motor, ingetrapt rempedaal en ver-
snellingsbak in vrij of als een andere ver-
snelling dan de achteruit is ingeschakeld.
❒omlaag: de auto stilstaat op een helling
van meer dan 5% met draaiende motor,
ingetrapt rempedaal en als de achteruit
is ingeschakeld.
Tijdens het wegrijden zorgt de regeleen-
heid van het ESP ervoor dat de wielen ge-
remd blijven, totdat het noodzakelijke mo-
torkoppel is bereikt om weg te rijden (of
maximaal 2 seconden), zodat u meer tijd
heeft om uw rechter voet van het rem-
pedaal naar het gaspedaal te verplaatsen.
Als u na 2 seconden niet bent weggere-
den, schakelt het systeem automatisch uit
en wordt de remdruk geleidelijk verlaagd.
Tijdens deze fase kunt u een typisch geluid
horen. Dit geluid betekent dat de auto ie-
der moment in beweging kan komen.Storingsmeldingen
Bij een storing in het systeem brandt op
het instrumentenpaneel het waarschu-
wingslampje *bij een digitaal display en
het lampje
ábij een multifunctioneel dis-
play (indien aanwezig) (zie het hoofdstuk
“Lampjes en berichten”).
BELANGRIJK Het Hill Holder-systeem is
geen handrem; verlaat dus nooit de auto
zonder de handrem aan te trekken, de
motor uit te zetten en de eerste versnel-
ling in te schakelen.
Voor de juiste werking van
het ESP- en ASR-systeem is
het noodzakelijk dat de banden van
alle wielen van hetzelfde merk en ty-
pe zijn. De banden moeten in per-
fecte conditie zijn en de voorge-
schreven afmetingen hebben.
ATTENTIE!
036-082 Fiorino NL 1ed:_ 11-12-2009 10:39 Pagina 73

75
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
De prestaties van het sys-
teem mogen de bestuurder
er niet toe verleiden onnodige en on-
verantwoorde risico’s te nemen. De
rijstijl moet altijd zijn aangepast aan
het wegdek, het zicht en het verkeer.
De verantwoordelijkheid voor de ver-
keersveiligheid ligt altijd en overal bij
de bestuurder.
ATTENTIE!
Voor de juiste werking van het ASR-sys-
teem is het noodzakelijk dat de banden
van alle wielen van hetzelfde merk en ty-
pe zijn. De banden moeten in perfecte
conditie zijn en de voorgeschreven afme-
tingen hebben.
STORINGSMELDINGEN
Bij een storing in het ASR-systeem wordt
het systeem automatisch uitgeschakeld en
gaat het lampje
áop het instrumenten-
paneel continu branden. Bovendien ver-
schijnt een bericht op het multifunctione-
le display (indien aanwezig) (zie het hoofd-
stuk “Lampjes en berichten”). Wendt u in
dat geval zo snel mogelijk tot het Fiat Ser-
vicenetwerk.
TRACTION PLUS-
SYSTEEM
(indien aanwezig)
Traction Plus is een hulpmiddel bij het rij-
den en optrekken op wegen met weinig
grip (sneeuw, ijs, modder, enz.). Met dit
systeem kan de trekkracht goed over de
as worden verdeeld, als beide wielen slip-
pen.
Traction Plus remt de wielen die grip ver-
liezen (of meer slippen dan de anderen),
waardoor de trekkracht op de wielen met
de beste grip op het terrein wordt over-
gebracht.
Deze functie kan handmatig ingeschakeld
worden met de knop T+ op het dash-
board (fig. 94) en is actief onder de grens
van 30 km/h. Als deze snelheid wordt
overschreden, wordt de functie automa-
tisch uitgeschakeld (de led op de knop
blijft branden) om weer te worden inge-
schakeld zodra de snelheid onder de grens
van 30 km/h daalt.Werking van Traction Plus
Tijdens de start is het systeem uitge-
schakeld. Druk op de knop T+ (fig. 94)
om het Traction Plus-systeem in te
schakelen: de led op de knop gaat bran-
den.
Bij inschakeling van het Traction Plus-sy-
steem worden de volgende functies inge-
schakeld:
❒uitschakeling van de ASR-functie om
het motorkoppel volledig te kunnen
benutten;
❒effect differentieelblokkering op de
vooras via het remsysteem om de
trekkracht op een ongelijke onder-
grond te verbeteren.
Bij een storing van het Traction Plus-sy-
steem gaat het controlelampje
áop het
instrumentenpaneel vast branden.
fig. 102F0T0311m
036-082 Fiorino NL 1ed:_ 11-12-2009 10:39 Pagina 75

76
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
fig. 103F0T0330m

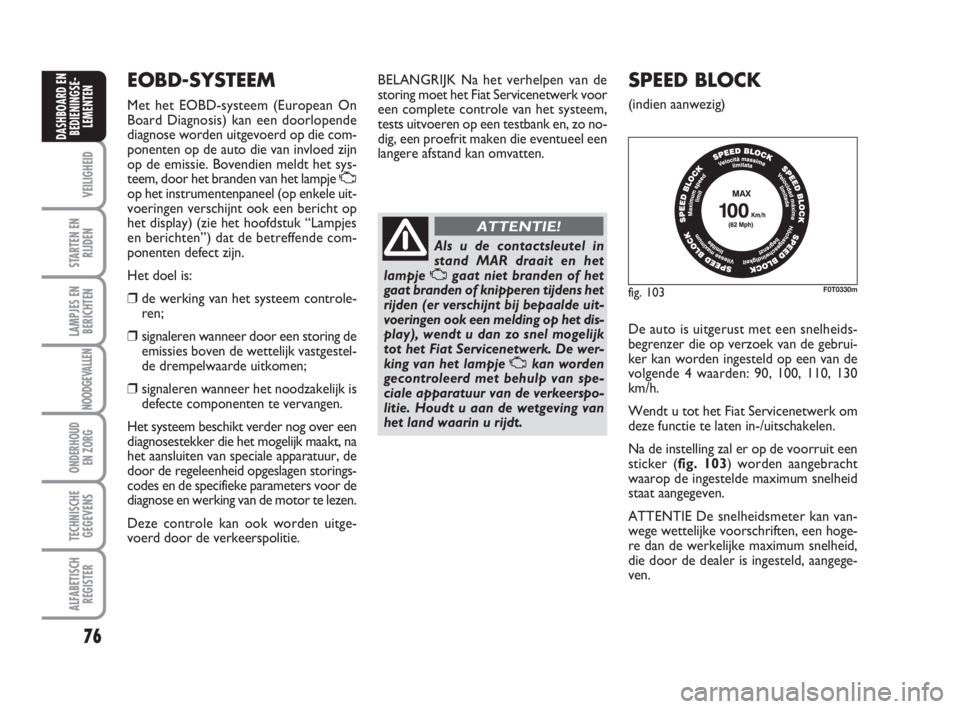

EOBD-SYSTEEM
Met het EOBD-systeem (European On
Board Diagnosis) kan een doorlopende
diagnose worden uitgevoerd op die com-
ponenten op de auto die van invloed zijn
op de emissie. Bovendien meldt het sys-
teem, door het branden van het lampje U
op het instrumentenpaneel (op enkele uit-
voeringen verschijnt ook een bericht op
het display) (zie het hoofdstuk “Lampjes
en berichten”) dat de betreffende com-
ponenten defect zijn.
Het doel is:
❒de werking van het systeem controle-
ren;
❒signaleren wanneer door een storing de
emissies boven de wettelijk vastgestel-
de drempelwaarde uitkomen;
❒signaleren wanneer het noodzakelijk is
defecte componenten te vervangen.
Het systeem beschikt verder nog over een
diagnosestekker die het mogelijk maakt, na
het aansluiten van speciale apparatuur, de
door de regeleenheid opgeslagen storings-
codes en de specifieke parameters voor de
diagnose en werking van de motor te lezen.
Deze controle kan ook worden uitge-
voerd door de verkeerspolitie.BELANGRIJK Na het verhelpen van de
storing moet het Fiat Servicenetwerk voor
een complete controle van het systeem,
tests uitvoeren op een testbank en, zo no-
dig, een proefrit maken die eventueel een
langere afstand kan omvatten.
SPEED BLOCK
(indien aanwezig)
De auto is uitgerust met een snelheids-
begrenzer die op verzoek van de gebrui-
ker kan worden ingesteld op een van de
volgende 4 waarden: 90, 100, 110, 130
km/h.
Wendt u tot het Fiat Servicenetwerk om
deze functie te laten in-/uitschakelen.
Na de instelling zal er op de voorruit een
sticker (fig. 103) worden aangebracht
waarop de ingestelde maximum snelheid
staat aangegeven.
ATTENTIE De snelheidsmeter kan van-
wege wettelijke voorschriften, een hoge-
re dan de werkelijke maximum snelheid,
die door de dealer is ingesteld, aangege-
ven.
Als u de contactsleutel in
stand MAR draait en het
lampje Ugaat niet branden of het
gaat branden of knipperen tijdens het
rijden (er verschijnt bij bepaalde uit-
voeringen ook een melding op het dis-
play), wendt u dan zo snel mogelijk
tot het Fiat Servicenetwerk. De wer-
king van het lampje Ukan worden
gecontroleerd met behulp van spe-
ciale apparatuur van de verkeerspo-
litie. Houdt u aan de wetgeving van
het land waarin u rijdt.
ATTENTIE!
036-082 Fiorino NL 1ed:_ 11-12-2009 10:39 Pagina 76

82
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN

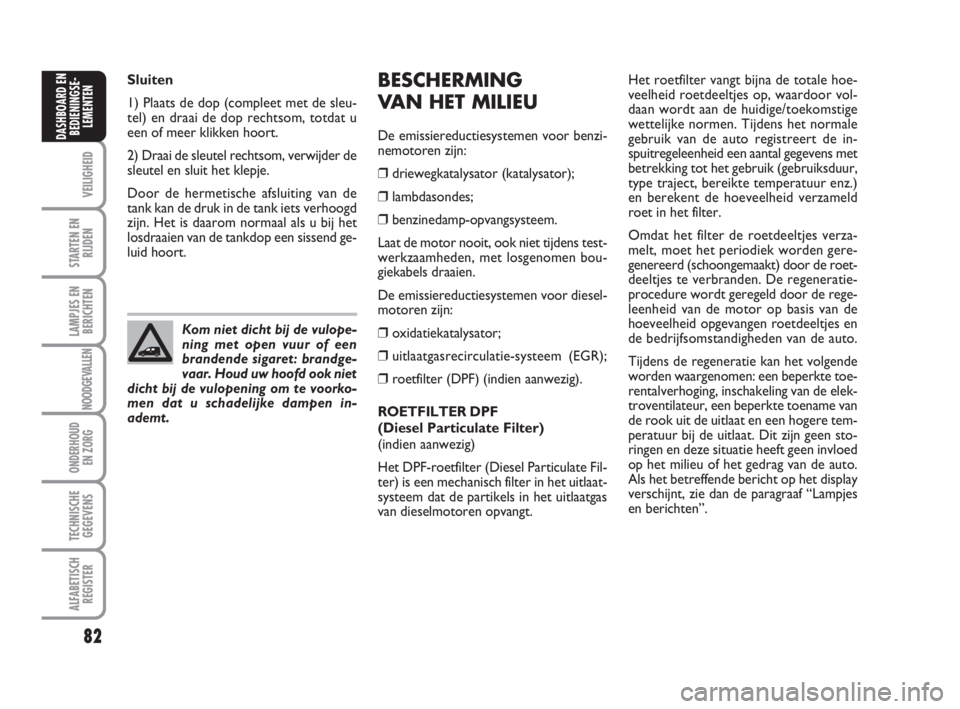

BESCHERMING
VAN HET MILIEU
De emissiereductiesystemen voor benzi-
nemotoren zijn:
❒driewegkatalysator (katalysator);
❒lambdasondes;
❒benzinedamp-opvangsysteem.
Laat de motor nooit, ook niet tijdens test-
werkzaamheden, met losgenomen bou-
giekabels draaien.
De emissiereductiesystemen voor diesel-
motoren zijn:
❒oxidatiekatalysator;
❒uitlaatgasrecirculatie-systeem (EGR);
❒roetfilter (DPF) (indien aanwezig).
ROETFILTER DPF
(Diesel Particulate Filter)
(indien aanwezig)
Het DPF-roetfilter (Diesel Particulate Fil-
ter) is een mechanisch filter in het uitlaat-
systeem dat de partikels in het uitlaatgas
van dieselmotoren opvangt. Kom niet dicht bij de vulope-
ning met open vuur of een
brandende sigaret: brandge-
vaar. Houd uw hoofd ook niet
dicht bij de vulopening om te voorko-
men dat u schadelijke dampen in-
ademt. Sluiten
1) Plaats de dop (compleet met de sleu-
tel) en draai de dop rechtsom, totdat u
een of meer klikken hoort.
2) Draai de sleutel rechtsom, verwijder de
sleutel en sluit het klepje.
Door de hermetische afsluiting van de
tank kan de druk in de tank iets verhoogd
zijn. Het is daarom normaal als u bij het
losdraaien van de tankdop een sissend ge-
luid hoort.
Het roetfilter vangt bijna de totale hoe-
veelheid roetdeeltjes op, waardoor vol-
daan wordt aan de huidige/toekomstige
wettelijke normen. Tijdens het normale
gebruik van de auto registreert de in-
spuitregeleenheid een aantal gegevens met
betrekking tot het gebruik (gebruiksduur,
type traject, bereikte temperatuur enz.)
en berekent de hoeveelheid verzameld
roet in het filter.
Omdat het filter de roetdeeltjes verza-
melt, moet het periodiek worden gere-
genereerd (schoongemaakt) door de roet-
deeltjes te verbranden. De regeneratie-
procedure wordt geregeld door de rege-
leenheid van de motor op basis van de
hoeveelheid opgevangen roetdeeltjes en
de bedrijfsomstandigheden van de auto.
Tijdens de regeneratie kan het volgende
worden waargenomen: een beperkte toe-
rentalverhoging, inschakeling van de elek-
troventilateur, een beperkte toename van
de rook uit de uitlaat en een hogere tem-
peratuur bij de uitlaat. Dit zijn geen sto-
ringen en deze situatie heeft geen invloed
op het milieu of het gedrag van de auto.
Als het betreffende bericht op het display
verschijnt, zie dan de paragraaf “Lampjes
en berichten”.
036-082 Fiorino NL 1ed:_ 11-12-2009 10:39 Pagina 82

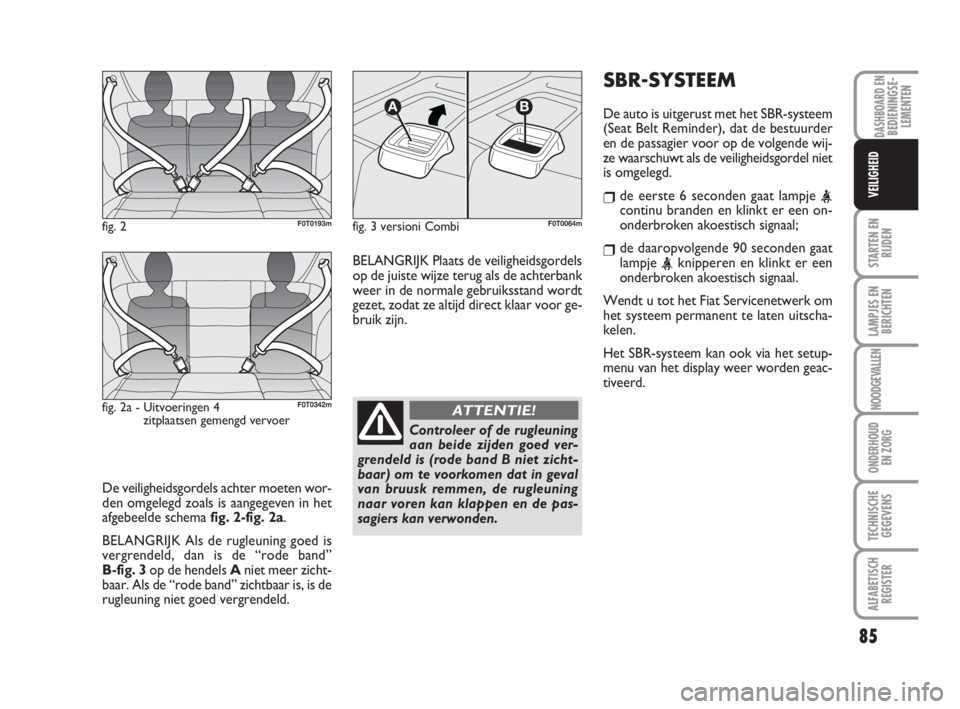

De veiligheidsgordels achter moeten wor-
den omgelegd zoals is aangegeven in het
afgebeelde schema fig. 2-fig. 2a.
BELANGRIJK Als de rugleuning goed is
vergrendeld, dan is de “rode band”
B-fig. 3op de hendels Aniet meer zicht-
baar. Als de “rode band” zichtbaar is, is de
rugleuning niet goed vergrendeld. BELANGRIJK Plaats de veiligheidsgordels
op de juiste wijze terug als de achterbank
weer in de normale gebruiksstand wordt
gezet, zodat ze altijd direct klaar voor ge-
bruik zijn.
fig. 2F0T0193mfig. 3 versioni Combi
AB
F0T0064m
Controleer of de rugleuning
aan beide zijden goed ver-
grendeld is (rode band B niet zicht-
baar) om te voorkomen dat in geval
van bruusk remmen, de rugleuning
naar voren kan klappen en de pas-
sagiers kan verwonden.
ATTENTIE!
SBR-SYSTEEM
De auto is uitgerust met het SBR-systeem
(Seat Belt Reminder), dat de bestuurder
en de passagier voor op de volgende wij-
ze waarschuwt als de veiligheidsgordel niet
is omgelegd.
❒de eerste 6 seconden gaat lampje onderbroken akoestisch signaal;
❒de daaropvolgende 90 seconden gaat
lampje
onderbroken akoestisch signaal.
Wendt u tot het Fiat Servicenetwerk om
het systeem permanent te laten uitscha-
kelen.
Het SBR-systeem kan ook via het setup-
menu van het display weer worden geac-
tiveerd.
DASHBOARD ENBEDIENINGSE-
LEMENTEN
ALFABETISCH
REGISTER
TECHNISCHE
GEGEVENS
ONDERHOUD
EN ZORG
NOODGEVALLEN
LAMPJES EN
BERICHTEN
STARTEN EN
RIJDEN
85
VEILIGHEID
fig. 2a - Uitvoeringen 4
zitplaatsen gemengd vervoerF0T0342m
083-100 Fiorino NL 1ed:_ 11-12-2009 10:40 Pagina 85

97
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD ENBEDIENINGSE-
LEMENTEN
VEILIGHEID

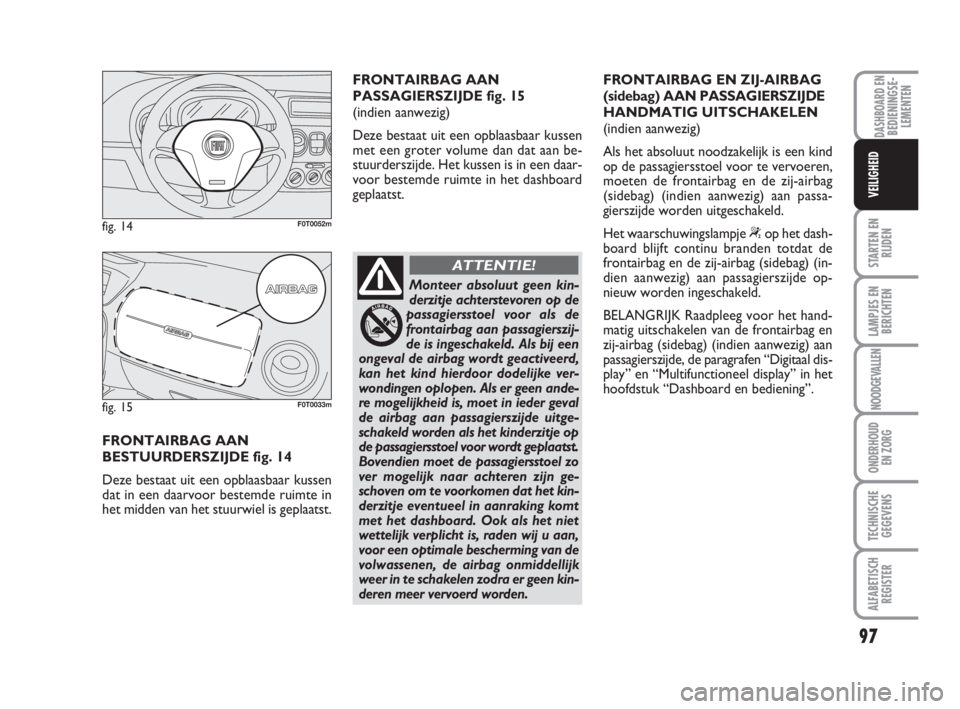

FRONTAIRBAG AAN
BESTUURDERSZIJDE fig. 14
Deze bestaat uit een opblaasbaar kussen
dat in een daarvoor bestemde ruimte in
het midden van het stuurwiel is geplaatst.
fig. 14F0T0052m
fig. 15F0T0033m
FRONTAIRBAG AAN
PASSAGIERSZIJDE fig. 15
(indien aanwezig)
Deze bestaat uit een opblaasbaar kussen
met een groter volume dan dat aan be-
stuurderszijde. Het kussen is in een daar-
voor bestemde ruimte in het dashboard
geplaatst.
Monteer absoluut geen kin-
derzitje achterstevoren op de
passagiersstoel voor als de
frontairbag aan passagierszij-
de is ingeschakeld. Als bij een
ongeval de airbag wordt geactiveerd,
kan het kind hierdoor dodelijke ver-
wondingen oplopen. Als er geen ande-
re mogelijkheid is, moet in ieder geval
de airbag aan passagierszijde uitge-
schakeld worden als het kinderzitje op
de passagiersstoel voor wordt geplaatst.
Bovendien moet de passagiersstoel zo
ver mogelijk naar achteren zijn ge-
schoven om te voorkomen dat het kin-
derzitje eventueel in aanraking komt
met het dashboard. Ook als het niet
wettelijk verplicht is, raden wij u aan,
voor een optimale bescherming van de
volwassenen, de airbag onmiddellijk
weer in te schakelen zodra er geen kin-
deren meer vervoerd worden.
ATTENTIE!
FRONTAIRBAG EN ZIJ-AIRBAG
(sidebag) AAN PASSAGIERSZIJDE
HANDMATIG UITSCHAKELEN
(indien aanwezig)
Als het absoluut noodzakelijk is een kind
op de passagiersstoel voor te vervoeren,
moeten de frontairbag en de zij-airbag
(sidebag) (indien aanwezig) aan passa-
gierszijde worden uitgeschakeld.
Het waarschuwingslampje
“op het dash-
board blijft continu branden totdat de
frontairbag en de zij-airbag (sidebag) (in-
dien aanwezig) aan passagierszijde op-
nieuw worden ingeschakeld.
BELANGRIJK Raadpleeg voor het hand-
matig uitschakelen van de frontairbag en
zij-airbag (sidebag) (indien aanwezig) aan
passagierszijde, de paragrafen “Digitaal dis-
play” en “Multifunctioneel display” in het
hoofdstuk “Dashboard en bediening”.
083-100 Fiorino NL 1ed:_ 11-12-2009 10:40 Pagina 97
