lock FIAT FIORINO 2010 Notice d'entretien (in French)

4
SECURITE
DEMARRAGE
ET CONDUITE
TEMOINS ETSIGNALISATION
EN URGENCE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE
DE BORD ET
COMMANDESPLANCHE DE BORD.......................................................... 5
TABLEAU DE BORD .......................................................... 6
SYMBOLES ............................................................................. 7
LE SYSTÈME FIAT CODE .................................................. 7
LES CLÉS ................................................................................ 8
ALARME ................................................................................. 11
DISPOSITIF DE DÉMARRAGE ......................................... 13
INSTRUMENTS DE BORD ................................................ 14
AFFICHEUR NUMÉRIQUE................................................. 16
AFFICHEUR MULTIFONCTION ..................................... 21
TRIP COMPUTER................................................................. 30
SIÈGES ..................................................................................... 33
CLOISONS............................................................................. 36
APPUI-TÊTE .......................................................................... 38
VOLANT ................................................................................ 39
RÉTROVISEURS ................................................................... 39
INSTALLATION DE CHAUFFAGE
ET DE VENTILATION......................................................... 41
CHAUFFAGE ET VENTILATION .................................... 43
CLIMATISEUR MANUEL ................................................... 46
FEUX EXTÉRIEURS ............................................................. 49NETTOYAGE DES VITRES ............................................... 51
PLAFONNIERS ..................................................................... 52
COMMANDES ..................................................................... 55
ÉQUIPEMENTS INTÉRIEURS ............................................ 56
PORTIÈRES ............................................................................ 59
LÈVE-GLACES ....................................................................... 63
COFFRE À BAGAGES ........................................................ 64
CAPOT MOTEUR ............................................................... 68
PORTE-BAGAGES/PORTE-SKIS ...................................... 69
PHARES .................................................................................. 70
SYSTÈME ABS ....................................................................... 71
SYSTÈME ESP ........................................................................ 72
SYSTÈME TRACTION PLUS ............................................. 75
SYSTÈME EOBD ................................................................... 76
SPEED BLOCK ..................................................................... 76
CAPTEURS DE STATIONNEMENT ............................... 77
AUTORADIO ....................................................................... 79
INSTALLATION DISPOSITIFS
ÉLECTRIQUES/ÉLECTRONIQUES................................... 80
RAVITAILLEMENT DU VÉHICULE .................................. 80
PROTECTION DE L’ENVIRONNEMENT ..................... 82
P P
L L
A A
N N
C C
H H
E E
D D
E E
B B
O O
R R
D D
E E
T T
C C
O O
M M
M M
A A
N N
D D
E E
S S
001-035 Fiorino FR 1ed:001-035 Fiorino FR 1ed 2-12-2009 15:48 Pagina 4

10
SECURITE
DEMARRAGE
ET CONDUITE
TEMOINS ETSIGNALISATION
EN URGENCE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE
DE BORD ET
COMMANDES
DISPOSITIF DEAD LOCK
(pour versions/marchés, où il est prévu)
C’est un dispositif de sécurité qui coupe
le fonctionnement des poignées intérieur
en empêchant ainsi l’ouverture des portes
de l’intérieur de l’habitacle si on a effectué
une tentative d’effraction (par exemple
rupture d’une vitre).
Le dispositif dead lock représente donc
la meilleure protection possible contre les
tentatives d’effraction. Par conséquent, on
recommande son utilisation à chaque fois
qu’on doit laisser le véhicule garé.
En enclenchant le dispositif
dead lock il est impossible
d’ouvrir les portes de l’intérieur du vé-
hicule; il faut donc s’assurer, avant de
descendre, qu’il n’y ait personne à
bord.
ATTENTION
Au cas où la batterie de la
clé avec télécommande est
déchargée, le dispositif peut être
désactivé uniquement en agissant par
l’intermédiaire de la tige métallique
de la clé sur les loqueteaux des
portes, comme décrit précédemment:
dans ce cas, le dispositif reste en-
clenché uniquement sur les portières
arrière.
ATTENTION
Enclenchement du dispositif
Le dispositif s’enclenche automatiquement
sur toutes les portières lorsque l’on ap-
puie deux fois sur le bouton
Áde la clé
télécommande.
L’enclenchement du dispositif est signalé
par 2 clignotements des clignotants.
Le dispositif ne se déclenche pas si une ou
plusieurs portières ne sont pas correcte-
ment fermées: cela empêche qu’une per-
sonne puisse entrer à l’intérieur du véhi-
cule par la portière ouverte et, en la fer-
mant, rester enfermé à l’intérieur de l’ha-
bitacle.
Désactivation du dispositif
Le dispositif se désactive automatiquement
sur toutes les portes dans les cas suivants:
❒en effectuant le déverrouillage de la
porte côté conducteur;
❒en tournant la clé de contact sur
MAR.
001-035 Fiorino FR 1ed:001-035 Fiorino FR 1ed 2-12-2009 15:48 Pagina 10

59
SECURITE
DEMARRAGE
ET CONDUITE
TEMOINS ETSIGNALISATION
EN URGENCE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE
DE BORD ET
COMMANDES

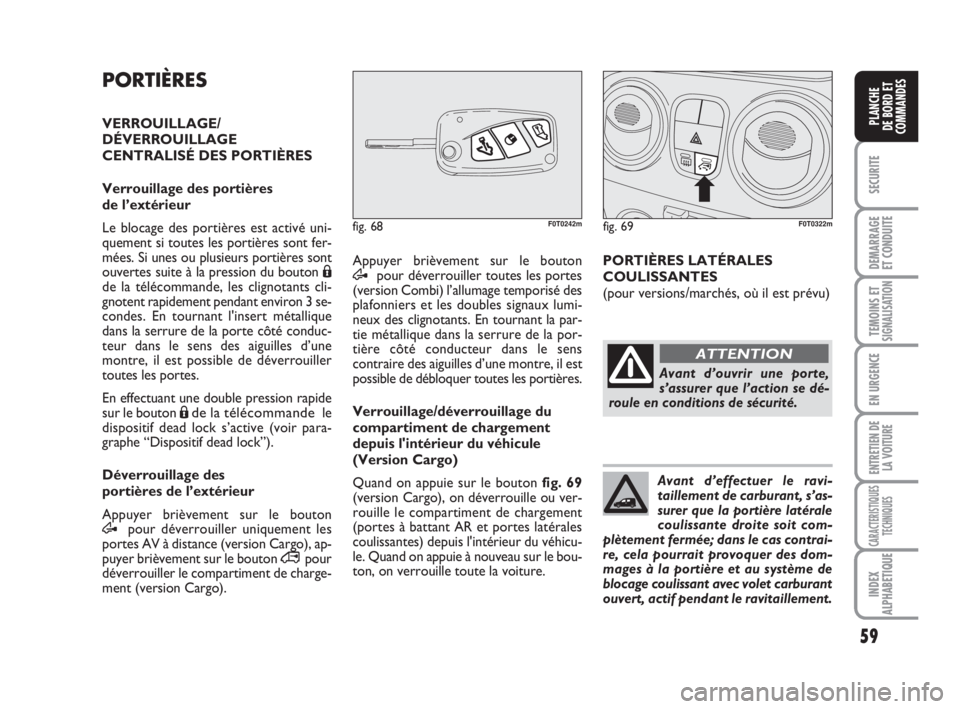

PORTIÈRES
VERROUILLAGE/
DÉVERROUILLAGE
CENTRALISÉ DES PORTIÈRES
Verrouillage des portières
de l’extérieur
Le blocage des portières est activé uni-
quement si toutes les portières sont fer-
mées. Si unes ou plusieurs portières sont
ouvertes suite à la pression du bouton Á
de la télécommande, les clignotants cli-
gnotent rapidement pendant environ 3 se-
condes. En tournant l'insert métallique
dans la serrure de la porte côté conduc-
teur dans le sens des aiguilles d’une
montre, il est possible de déverrouiller
toutes les portes.
En effectuant une double pression rapide
sur le bouton Á
de la télécommande le
dispositif dead lock s’active (voir para-
graphe “Dispositif dead lock”).
Déverrouillage des
portières de l’extérieur
Appuyer brièvement sur le bouton
Æpour déverrouiller uniquement les
portes AV à distance (version Cargo), ap-
puyer brièvement sur le bouton
∞pour
déverrouiller le compartiment de charge-
ment (version Cargo). Appuyer brièvement sur le bouton
Æpour déverrouiller toutes les portes
(version Combi) l’allumage temporisé des
plafonniers et les doubles signaux lumi-
neux des clignotants. En tournant la par-
tie métallique dans la serrure de la por-
tière côté conducteur dans le sens
contraire des aiguilles d’une montre, il est
possible de débloquer toutes les portières.
Verrouillage/déverrouillage du
compartiment de chargement
depuis l'intérieur du véhicule
(Version Cargo)
Quand on appuie sur le bouton fig. 69
(version Cargo), on déverrouille ou ver-
rouille le compartiment de chargement
(portes à battant AR et portes latérales
coulissantes) depuis l'intérieur du véhicu-
le. Quand on appuie à nouveau sur le bou-
ton, on verrouille toute la voiture.
fig. 69F0T0322mfig. 68F0T0242m
PORTIÈRES LATÉRALES
COULISSANTES
(pour versions/marchés, où il est prévu)
Avant d’ouvrir une porte,
s’assurer que l’action se dé-
roule en conditions de sécurité.
ATTENTION
Avant d’effectuer le ravi-
taillement de carburant, s’as-
surer que la portière latérale
coulissante droite soit com-
plètement fermée; dans le cas contrai-
re, cela pourrait provoquer des dom-
mages à la portière et au système de
blocage coulissant avec volet carburant
ouvert, actif pendant le ravitaillement.
036-082 Fiorino FR 1ed:036-082 Fiorino FR 2-12-2009 15:49 Pagina 59

76
SECURITE
DEMARRAGE
ET CONDUITE
TEMOINS ETSIGNALISATION
EN URGENCE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE
DE BORD ET
COMMANDES

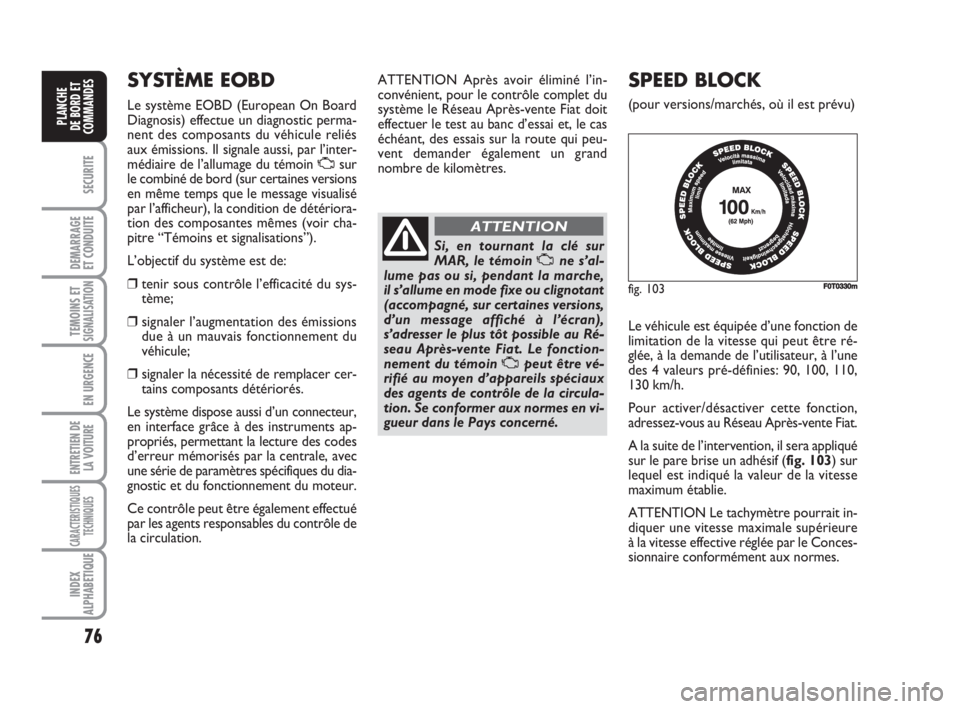

Le véhicule est équipée d’une fonction de
limitation de la vitesse qui peut être ré-
glée, à la demande de l’utilisateur, à l’une
des 4 valeurs pré-définies: 90, 100, 110,
130 km/h.
Pour activer/désactiver cette fonction,
adressez-vous au Réseau Après-vente Fiat.
A la suite de l’intervention, il sera appliqué
sur le pare brise un adhésif (fig. 103) sur
lequel est indiqué la valeur de la vitesse
maximum établie.
ATTENTION Le tachymètre pourrait in-
diquer une vitesse maximale supérieure
à la vitesse effective réglée par le Conces-
sionnaire conformément aux normes.
SYSTÈME EOBD
Le système EOBD (European On Board
Diagnosis) effectue un diagnostic perma-
nent des composants du véhicule reliés
aux émissions. Il signale aussi, par l’inter-
médiaire de l’allumage du témoin Usur
le combiné de bord (sur certaines versions
en même temps que le message visualisé
par l’afficheur), la condition de détériora-
tion des composantes mêmes (voir cha-
pitre “Témoins et signalisations”).
L’objectif du système est de:
❒tenir sous contrôle l’efficacité du sys-
tème;
❒signaler l’augmentation des émissions
due à un mauvais fonctionnement du
véhicule;
❒signaler la nécessité de remplacer cer-
tains composants détériorés.
Le système dispose aussi d’un connecteur,
en interface grâce à des instruments ap-
propriés, permettant la lecture des codes
d’erreur mémorisés par la centrale, avec
une série de paramètres spécifiques du dia-
gnostic et du fonctionnement du moteur.
Ce contrôle peut être également effectué
par les agents responsables du contrôle de
la circulation.ATTENTION Après avoir éliminé l’in-
convénient, pour le contrôle complet du
système le Réseau Après-vente Fiat doit
effectuer le test au banc d’essai et, le cas
échéant, des essais sur la route qui peu-
vent demander également un grand
nombre de kilomètres.
SPEED BLOCK
(pour versions/marchés, où il est prévu)
Si, en tournant la clé sur
MAR, le témoin Une s’al-
lume pas ou si, pendant la marche,
il s’allume en mode fixe ou clignotant
(accompagné, sur certaines versions,
d’un message affiché à l’écran),
s’adresser le plus tôt possible au Ré-
seau Après-vente Fiat. Le fonction-
nement du témoin Upeut être vé-
rifié au moyen d’appareils spéciaux
des agents de contrôle de la circula-
tion. Se conformer aux normes en vi-
gueur dans le Pays concerné.
ATTENTION
fig. 103F0T0330m
036-082 Fiorino FR 1ed:036-082 Fiorino FR 2-12-2009 15:49 Pagina 76

198
TEMOINS ETSIGNALISATION
PLANCHE
DE BORD ET
COMMANDES
SECURITE
DEMARRAGE
ET CONDUITE
EN URGENCE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
Boîte de vitesses (emploi) ................ 105
Bouchon du réservoir
du carburant ..................................... 81
Bougies (type) ..................................... 181
Brake Assist ......................................... 72
Brosses des essuie-vitres/
essuie-vitre arrière..................171-172
Capot-moteur .................................... 68
Caracteristiques techniques...... 177
Carburant
– consommation .............................. 195
– économie ....................................... 106
– système de blocage
du carburant .................................. 55
Carrosserie
– codes des versions ....................... 180
– entretien ......................................... 173
Ceintures de sécurité (emploi) ....... 84
Cendrier ............................................... 59
Chaînes à neige ................................... 110
Chauffage et ventilation ..................... 43
Clés
– clé mécanique ................................ 8– clé avec télécommande ............... 8
Climatiseur manuel ............................ 46
Cloisons ................................................ 36
Codes moteur
– versions de carrosserie ............... 180
Coffre
– elargissement ................................. 66
– ancrage de la charge .................... 67
– ouverture d'urgence ..................... 64
– dépose comp.à chapeaux
arrière ............................................. 65
Commandes .......................................... 55
Compartiment moteur (entretien) ... 175
Compartiment porte-objets ............. 56
Cric ........................................................ 129
Dead lock (dispositif) ....................... 10
Démarrage du moteur .............102-124
Démarrage et conduite.............. 101
Diffuseurs de l'air ................................ 42
Dimensions .......................................... 187
Direction .............................................. 183
Dispositif de démarrage .................... 13
Données pour l'identification ........... 178
ABS (système) ................................... 71
Ailettes parasol ................................... 58
Air bag..........................................96-98
Alarme .................................................. 11
Alimentation ........................................ 182
Allume-cigars ....................................... 57
Ampoules
– instructions générales .................. 134
– changement de
l'ampoule extérieure .................... 137
– changement de
l'ampoule intérieure ..................... 142
– types d’ampoules .......................... 135
Appui-bras du siège avant ................. 56
Appui-tête ............................................ 38
ASR (système) ..................................... 74
Assiette des roues .............................. 184
Autoradio
(prédisposition d'installation) ........ 79
Barres porte-tout
– prédisposition
pour accrochement ..................... 69
Batterie
– recharge ......................................... 153
– remplacement ............................... 167
I I
N N
D D
E E
X X
A A
L L
P P
H H
A A
B B
E E
T T
I I
Q Q
U U
E E
198-208 Fiorino FR 1ed:198-208 Fiorino FR 1ed 1-12-2009 8:50 Pagina 198

201
TEMOINS ETSIGNALISATION
PLANCHE
DE BORD ET
COMMANDES
SECURITE
DEMARRAGE
ET CONDUITE
EN URGENCE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
Roue (remplacement) ........................ 125
Roues et pneumatiques ...........169-184
Sécurité............................................. 83
Sécurité des enfants (dispositif) ....... 61
Sièges
– avec chauffage électrique ............ 33
– réglages ........................................... 33
– escamotable ................................... 34
– nettoyage ....................................... 176
Sondes de parking .............................. 77
Speed block........................................... 76
Suspensions .......................................... 183
Symboles .............................................. 7
Système EOBD .................................. 76
Système ESP ......................................... 72
Système ABS ........................................ 71
Système Fiat CODE ........................... 7
Système MSR ....................................... 74
Système SBR ........................................ 85
Tableau de bord ................................ 6
Tableau de bord et commandes ..... 4
Tableau porte-instruments ............... 5
Télécommande à radiofréquence:
homologations du ministère .......... 197
Temoins et segnalisation............ 111
Traction Plus (système) .................... 75Transmetteurs radio et
téléphones portables ....................... 80
Transmission ........................................ 182
Transport d'enfants en sécurité ...... 89
Trip computer ..................................... 30
Tuyaux en caoutchouc ...................... 170
Vérification des niveaux ................... 162
Vernis (entretien) ............................... 174
Verrouillage de la direction .............. 13
Vitesses maxi ....................................... 189
Vitres
– latérales avec ouverture
à compas ........................................ 58
– nettoyage ....................................... 177
Volant .................................................... 38
198-208 Fiorino FR 1ed:198-208 Fiorino FR 1ed 1-12-2009 8:50 Pagina 201
