FIAT FIORINO 2012 ΒΙΒΛΙΟ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ (in Greek)
Manufacturer: FIAT, Model Year: 2012, Model line: FIORINO, Model: FIAT FIORINO 2012Pages: 210, PDF Size: 4.88 MB
Page 151 of 210

150
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ

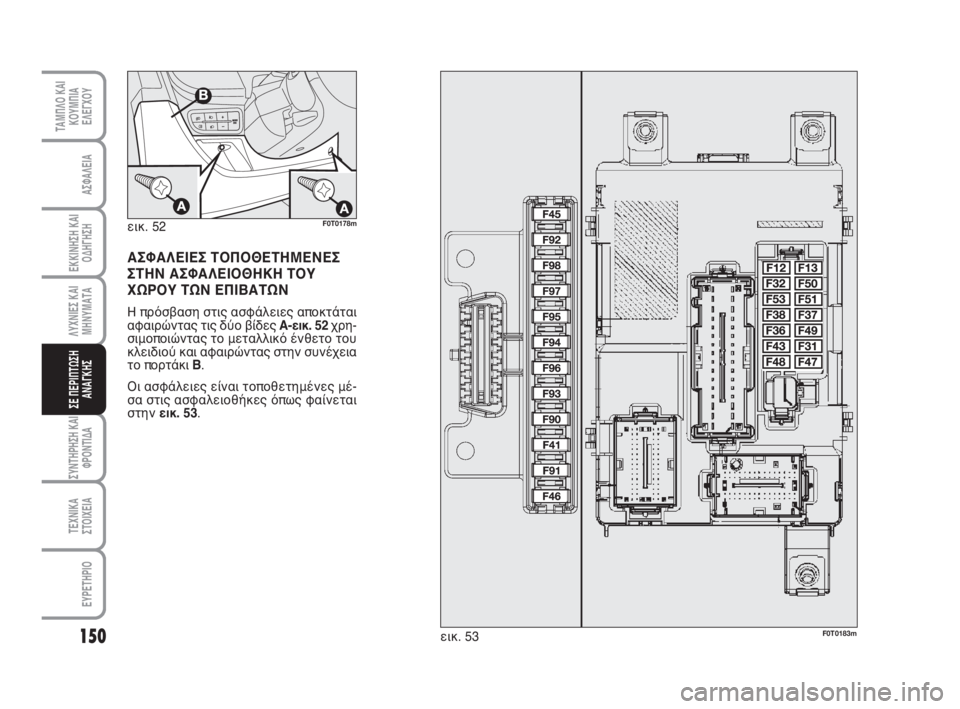

ΑΣΦΑΛΕΙΕΣ ΤΟΠΟΘΕΤΗΜΕΝΕΣ
ΣΤΗΝ ΑΣΦΑΛΕΙΟΘΗΚΗ ΤΟΥ
ΧΩΡΟΥ ΤΩΝ ΕΠΙΒΑΤΩΝ
Η πρόσβαση στις ασφάλειες αποκτάται
αφαιρώντας τις δύο βίδες A-εικ. 52 χρη-
σιμοποιώντας το μεταλλικό ένθετο του
κλειδιού και αφαιρώντας στην συνέχεια
το πορτάκι B.
Οι ασφάλειες είναι τοποθετημένες μέ-
σα στις ασφαλειοθήκες όπως φαίνεται
στην εικ. 53. εικ. 52
F0T0178m
εικ. 53F0T0183m
123-154 Fiorino GR 1ed:123-154 CombiCargo GR 1ed 16-12-2009 8:54 Pagina 150
Page 152 of 210

151
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ

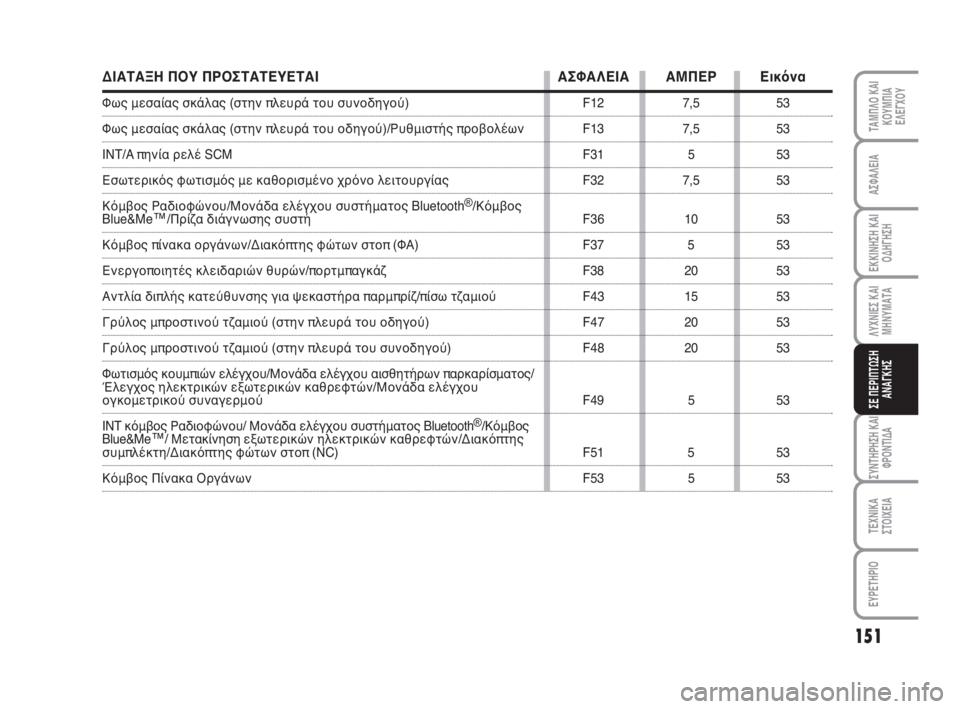

ΔΙΑΤΑΞΗ ΠΟΥ ΠΡΟΣΤΑΤΕΥΕΤΑΙ ΑΣΦΑΛΕΙΑ ΑΜΠΕΡ Εικόνα
Φως μεσαίας σκάλας (στην πλευρά του συνοδηγού) F12 7,5 53
Φως μεσαίας σκάλας (στην πλευρά του οδηγού)/Ρυθμιστής προβολέων F13 7,5 53
INT/A πηνία ρελέ SCM F31 5 53
Εσωτερικός φωτισμός με καθορισμένο χρόνο λειτουργίας F32 7,5 53
Κόμβος Ραδιοφώνου/Μονάδα ελέγχου συστήματος Bluetooth
®/Κόμβος Blue&Me™/Πρίζα διάγνωσης συστή F36 10 53
Κόμβος πίνακα οργάνων/Διακόπτης φώτων στοπ (ΦΑ) F37 5 53
Ενεργοποιητές κλειδαριών θυρών/πορτμπαγκάζ F38 20 53
Αντλία διπλής κατεύθυνσης για ψεκαστήρα παρμπρίζ/πίσω τζαμιού F43 15 53
Γρύλος μπροστινού τζαμιού (στην πλευρά του οδηγού) F47 20 53
Γρύλος μπροστινού τζαμιού (στην πλευρά του συνοδηγού) F48 20 53
Φωτισμός κουμπιών ελέγχου/Μονάδα ελέγχου αισθητήρων παρκαρίσματος/
Έλεγχος ηλεκτρικών εξωτερικών καθρεφτών/Μονάδα ελέγχου
ογκομετρικού συναγερμού F49 5 53
INT κόμβος Ραδιοφώνου/ Μονάδα ελέγχου συστήματος Bluetooth
®/Κόμβος
Blue&Me™/ Μετακίνηση εξωτερικών ηλεκτρικών καθρεφτών/Διακόπτης συμπλέκτη/Διακόπτης φώτων στοπ (NC) F51 5 53
Κόμβος Πίνακα Οργάνων F53 5 53
123-154 Fiorino GR 1ed:123-154 CombiCargo GR 1ed 16-12-2009 8:54 Pagina 151
Page 153 of 210

152
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ

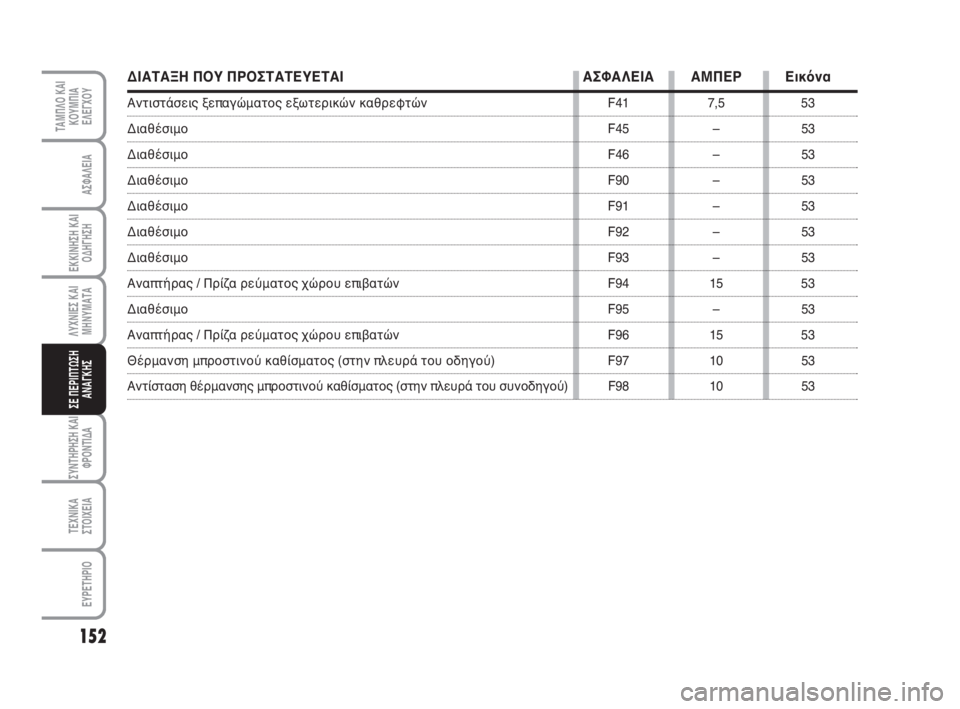

ΔΙΑΤΑΞΗ ΠΟΥ ΠΡΟΣΤΑΤΕΥΕΤΑΙ ΑΣΦΑΛΕΙΑ ΑΜΠΕΡ Εικόνα
Αντιστάσεις ξεπαγώματος εξωτερικών καθρεφτών F41 7,5 53
ΔιαθέσιμοF45 – 53
ΔιαθέσιμοF46 – 53
ΔιαθέσιμοF90 – 53
ΔιαθέσιμοF91 – 53
ΔιαθέσιμοF92 – 53
ΔιαθέσιμοF93 – 53
Αναπτήρας / Πρίζα ρεύματος χώρου επιβατών F94 15 53
ΔιαθέσιμοF95 – 53
Αναπτήρας / Πρίζα ρεύματος χώρου επιβατών F96 15 53
Θέρμανση μπροστινού καθίσματος (στην πλευρά του οδηγού) F97 10 53
Αντίσταση θέρμανσης μπροστινού καθίσματος (στην πλευρά του συνοδηγού) F98 10 53
123-154 Fiorino GR 1ed:123-154 CombiCargo GR 1ed 16-12-2009 8:54 Pagina 152
Page 154 of 210

153
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ

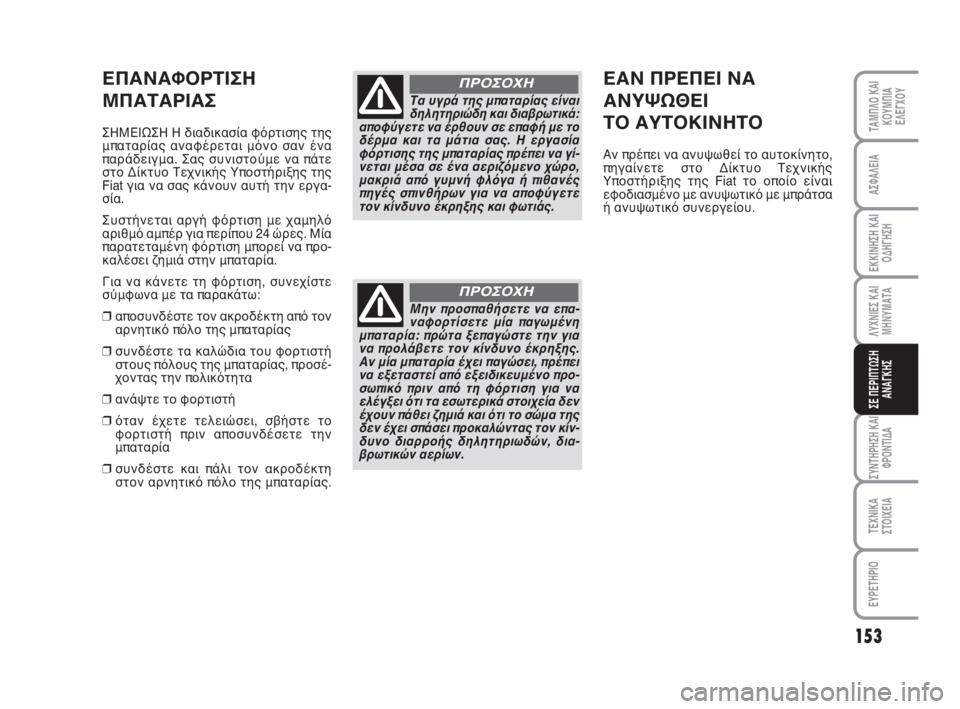

ΕΠΑΝΑΦΟΡΤΙΣΗ
ΜΠΑΤΑΡΙΑΣ
ΣΗΜΕΙΩΣΗ Η διαδικασία φόρτισης της
μπαταρίας αναφέρεται μόνο σαν ένα
παράδειγμα. Σας συνιστούμε να πάτε
στο Δίκτυο Τεχνικής Υποστήριξης της
Fiat για να σας κάνουν αυτή την εργα-
σία.
Συστήνεται αργή φόρτιση με χαμηλό
αριθμό αμπέρ για περίπου 24 ώρες. Μία
παρατεταμένη φόρτιση μπορεί να προ-
καλέσει ζημιά στην μπαταρία.
Για να κάνετε τη φόρτιση, συνεχίστε
σύμφωνα με τα παρακάτω:
❒αποσυνδέστε τον ακροδέκτη από τον
αρνητικό πόλο της μπαταρίας
❒συνδέστε τα καλώδια του φορτιστή
στους πόλους της μπαταρίας, προσέ-
χοντας την πολικότητα
❒ανάψτε το φορτιστή
❒όταν έχετε τελειώσει, σβήστε το
φορτιστή πριν αποσυνδέσετε την
μπαταρία
❒συνδέστε και πάλι τον ακροδέκτη
στον αρνητικό πόλο της μπαταρίας.
Τα υγρά της μπαταρίας είναι
δηλητηριώδη και διαβρωτικά:
αποφύγετε να έρθουν σε επαφή με το
δέρμα και τα μάτια σας. Η εργασία
φόρτισης της μπαταρίας πρέπει να γί-
νεται μέσα σε ένα αεριζόμενο χώρο,
μακριά από γυμνή φλόγα ή πιθανές
πηγές σπινθήρων για να αποφύγετε
τον κίνδυνο έκρηξης και φωτιάς.
ΠΡΟΣΟΧΗ
Μην προσπαθήσετε να επα-
ναφορτίσετε μία παγωμένη
μπαταρία: πρώτα ξεπαγώστε την για
να προλάβετε τον κίνδυνο έκρηξης.
Αν μία μπαταρία έχει παγώσει, πρέπει
να εξεταστεί από εξειδικευμένο προ-
σωπικό πριν από τη φόρτιση για να
ελέγξει ότι τα εσωτερικά στοιχεία δεν
έχουν πάθει ζημιά και ότι το σώμα της
δεν έχει σπάσει προκαλώντας τον κίν-
δυνο διαρροής δηλητηριωδών, δια-
βρωτικών αερίων.
ΠΡΟΣΟΧΗ
ΕΑΝ ΠΡΕΠΕΙ ΝΑ
ΑΝΥΨΩΘΕΙ
ΤΟ ΑΥΤΟΚΙΝΗΤΟ
Αν πρέπει να ανυψωθεί το αυτοκίνητο,
πηγαίνετε στο Δίκτυο Τεχνικής
Υποστήριξης της Fiat το οποίο είναι
εφοδιασμένο με ανυψωτικό με μπράτσα
ή ανυψωτικό συνεργείου.
123-154 Fiorino GR 1ed:123-154 CombiCargo GR 1ed 16-12-2009 8:54 Pagina 153
Page 155 of 210

154
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ

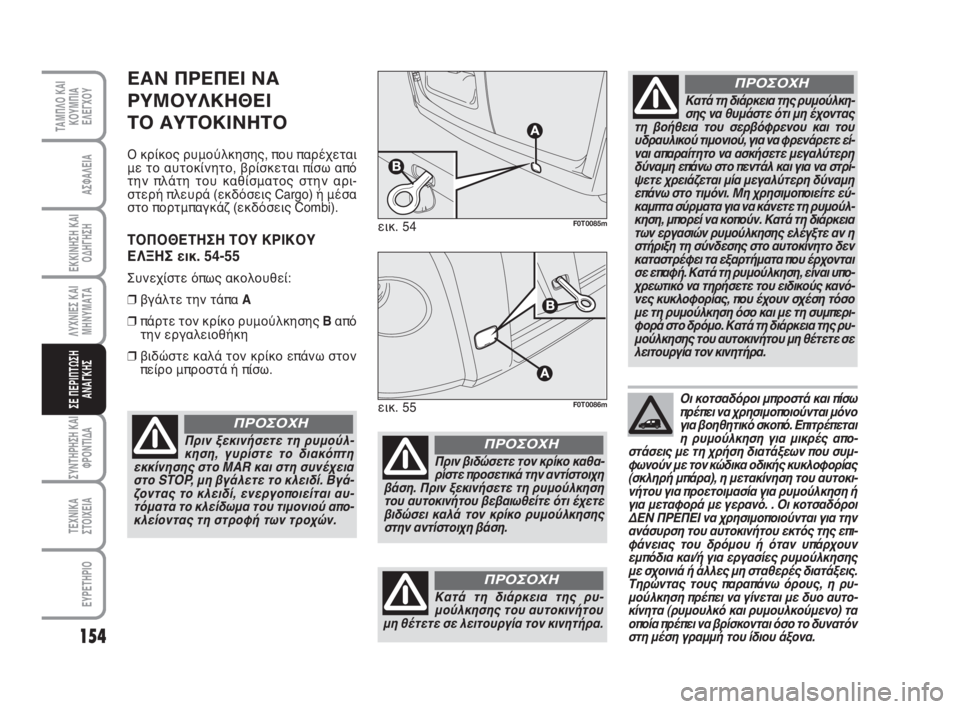

ΕΑΝ ΠΡΕΠΕΙ ΝΑ
ΡΥΜΟΥΛΚΗΘΕΙ
ΤΟ ΑΥΤΟΚΙΝΗΤΟ
Ο κρίκος ρυμούλκησης, που παρέχεται
με το αυτοκίνητο, βρίσκεται πίσω από
την πλάτη του καθίσματος στην αρι-
στερή πλευρά (εκδόσεις Cargo) ή μέσα
στο πορτμπαγκάζ (εκδόσεις Combi).
ΤΟΠΟΘΕΤΗΣΗ ΤΟΥ ΚΡΙΚΟΥ
ΕΛΞΗΣ εικ. 54-55
Συνεχίστε όπως ακολουθεί:
❒βγάλτε την τάπα A
❒πάρτε τον κρίκο ρυμούλκησης Bαπό
την εργαλειοθήκη
❒βιδώστε καλά τον κρίκο επάνω στον
πείρο μπροστά ή πίσω.εικ. 54
F0T0085m
εικ. 55F0T0086m
Πριν ξεκινήσετε τη ρυμούλ-
κηση, γυρίστε το διακόπτη
εκκίνησης στο MAR και στη συνέχεια
στο STOP, μη βγάλετε το κλειδί. Βγά-
ζοντας το κλειδί, ενεργοποιείται αυ-
τόματα το κλείδωμα του τιμονιού απο-
κλείοντας τη στροφή των τροχών.
ΠΡΟΣΟΧΗ
Κατά τη διάρκεια της ρυμούλκη-
σης να θυμάστε ότι μη έχοντας
τη βοήθεια του σερβόφρενου και του
υδραυλικού τιμονιού, για να φρενάρετε εί-
ναι απαραίτητο να ασκήσετε μεγαλύτερη
δύναμη επάνω στο πεντάλ και για να στρί-
ψετε χρειάζεται μία μεγαλύτερη δύναμη
επάνω στο τιμόνι. Μη χρησιμοποιείτε εύ-
καμπτα σύρματα για να κάνετε τη ρυμούλ-
κηση, μπορεί να κοπούν. Κατά τη διάρκεια
των εργασιών ρυμούλκησης ελέγξτε αν η
στήριξη τη σύνδεσης στο αυτοκίνητο δεν
καταστρέφει τα εξαρτήματα που έρχονται
σε επαφή. Κατά τη ρυμούλκηση, είναι υπο-
χρεωτικό να τηρήσετε του ειδικούς κανό-
νες κυκλοφορίας, που έχουν σχέση τόσο
με τη ρυμούλκηση όσο και με τη συμπερι-
φορά στο δρόμο. Κατά τη διάρκεια της ρυ-
μούλκησης του αυτοκινήτου μη θέτετε σε
λειτουργία τον κινητήρα.
ΠΡΟΣΟΧΗ
Πριν βιδώσετε τον κρίκο καθα-
ρίστε προσετικά την αντίστοιχη
βάση. Πριν ξεκινήσετε τη ρυμούλκηση
του αυτοκινήτου βεβαιωθείτε ότι έχετε
βιδώσει καλά τον κρίκο ρυμούλκησης
στην αντίστοιχη βάση.
ΠΡΟΣΟΧΗ
Κατά τη διάρκεια της ρυ-
μούλκησης του αυτοκινήτου
μη θέτετε σε λειτουργία τον κινητήρα.
ΠΡΟΣΟΧΗ
Οι κοτσαδόροι μπροστά και πίσω
πρέπει να χρησιμοποιούνται μόνο
για βοηθητικό σκοπό. Επιτρέπεται
η ρυμούλκηση για μικρές απο-
στάσεις με τη χρήση διατάξεων που συμ-
φωνούν με τον κώδικα οδικής κυκλοφορίας
(σκληρή μπάρα), η μετακίνηση του αυτοκι-
νήτου για προετοιμασία για ρυμούλκηση ή
για μεταφορά με γερανό. . Οι κοτσαδόροι
ΔΕΝ ΠΡΕΠΕΙ να χρησιμοποιούνται για την
ανάσυρση του αυτοκινήτου εκτός της επι-
φάνειας του δρόμου ή όταν υπάρχουν
εμπόδια και/ή για εργασίες ρυμούλκησης
με σχοινιά ή άλλες μη σταθερές διατάξεις.
Τηρώντας τους παραπάνω όρους, η ρυ-
μούλκηση πρέπει να γίνεται με δυο αυτο-
κίνητα (ρυμουλκό και ρυμουλκούμενο) τα
οποία πρέπει να βρίσκονται όσο το δυνατόν
στη μέση γραμμή του ίδιου άξονα.
123-154 Fiorino GR 1ed:123-154 CombiCargo GR 1ed 16-12-2009 8:54 Pagina 154
Page 156 of 210

155
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ

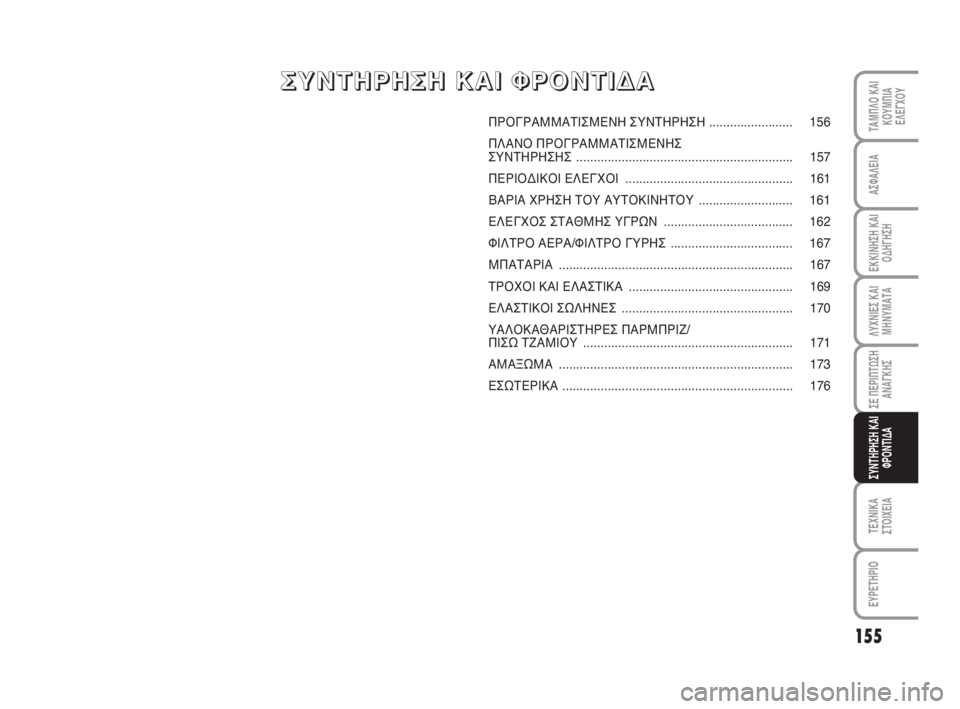

ΠΡΟΓΡΑΜΜΑΤΙΣΜΕΝΗ ΣΥΝΤΗΡΗΣΗ ........................ 156
ΠΛΑΝΟ ΠΡΟΓΡΑΜΜΑΤΙΣΜΕΝΗΣ
ΣΥΝΤΗΡΗΣΗΣ .............................................................. 157
ΠΕΡΙΟΔΙΚΟΙ ΕΛΕΓΧΟΙ................................................ 161
ΒΑΡΙΑ ΧΡΗΣΗ ΤΟΥ ΑΥΤΟΚΙΝΗΤΟΥ ........................... 161
ΕΛΕΓΧΟΣ ΣΤΑΘΜΗΣ ΥΓΡΩΝ ..................................... 162
ΦΙΛΤΡΟ ΑΕΡΑ/ΦΙΛΤΡΟ ΓΥΡΗΣ ................................... 167
ΜΠΑΤΑΡΙΑ ................................................................... 167
ΤΡΟΧΟΙ ΚΑΙ ΕΛΑΣΤΙΚΑ ............................................... 169
ΕΛΑΣΤΙΚΟΙ ΣΩΛΗΝΕΣ ................................................. 170
ΥΑΛΟΚΑΘΑΡΙΣΤΗΡΕΣ ΠΑΡΜΠΡΙΖ/
ΠΙΣΩ ΤΖΑΜΙΟΥ ............................................................ 171
ΑΜΑΞΩΜΑ ................................................................... 173
ΕΣΩΤΕΡΙΚΑ .................................................................. 176
Σ Σ
Υ Υ
Ν Ν
Τ Τ
Η Η
Ρ Ρ
Η Η
Σ Σ
Η Η
Κ Κ
Α Α
Ι Ι
Φ Φ
Ρ Ρ
Ο Ο
Ν Ν
Τ Τ
Ι Ι
Δ Δ
Α Α
155-176 Fiorino GR 1ed:155-176 CombiCargo GR 1ed 10-12-2009 16:11 Pagina 155
Page 157 of 210

156
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ

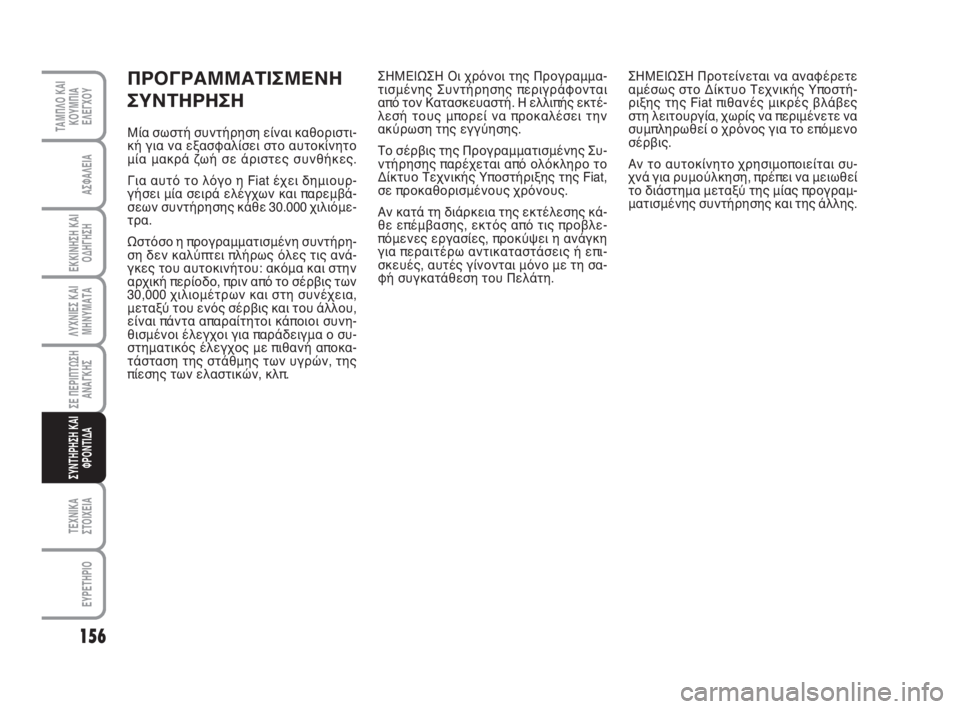

ΠΡΟΓΡΑΜΜΑΤΙΣΜΕΝΗ
ΣΥΝΤΗΡΗΣΗ
Μία σωστή συντήρηση είναι καθοριστι-
κή για να εξασφαλίσει στο αυτοκίνητο
μία μακρά ζωή σε άριστες συνθήκες.
Για αυτό το λόγο η Fiat έχει δημιουρ-
γήσει μία σειρά ελέγχων και παρεμβά-
σεων συντήρησης κάθε 30.000 χιλιόμε-
τρα.
Ωστόσο η προγραμματισμένη συντήρη-
ση δεν καλύπτει πλήρως όλες τις ανά-
γκες του αυτοκινήτου: ακόμα και στην
αρχική περίοδο, πριν από το σέρβις των
30,000 χιλιομέτρων και στη συνέχεια,
μεταξύ του ενός σέρβις και του άλλου,
είναι πάντα απαραίτητοι κάποιοι συνη-
θισμένοι έλεγχοι για παράδειγμα ο συ-
στηματικός έλεγχος με πιθανή αποκα-
τάσταση της στάθμης των υγρών, της
πίεσης των ελαστικών, κλπ.ΣΗΜΕΙΩΣΗ Οι χρόνοι της Προγραμμα-
τισμένης Συντήρησης περιγράφονται
από τον Κατασκευαστή. Η ελλιπής εκτέ-
λεσή τους μπορεί να προκαλέσει την
ακύρωση της εγγύησης.
Το σέρβις της Προγραμματισμένης Συ-
ντήρησης παρέχεται από ολόκληρο το
Δίκτυο Τεχνικής Υποστήριξης της Fiat,
σε προκαθορισμένους χρόνους.
Αν κατά τη διάρκεια της εκτέλεσης κά-
θε επέμβασης, εκτός από τις προβλε-
πόμενες εργασίες, προκύψει η ανάγκη
για περαιτέρω αντικαταστάσεις ή επι-
σκευές, αυτές γίνονται μόνο με τη σα-
φή συγκατάθεση του Πελάτη.ΣΗΜΕΙΩΣΗ Προτείνεται να αναφέρετε
αμέσως στο Δίκτυο Τεχνικής Υποστή-
ριξης της Fiat πιθανές μικρές βλάβες
στη λειτουργία, χωρίς να περιμένετε να
συμπληρωθεί ο χρόνος για το επόμενο
σέρβις.
Αν το αυτοκίνητο χρησιμοποιείται συ-
χνά για ρυμούλκηση, πρέπει να μειωθεί
το διάστημα μεταξύ της μίας προγραμ-
ματισμένης συντήρησης και της άλλης.
155-176 Fiorino GR 1ed:155-176 CombiCargo GR 1ed 10-12-2009 16:11 Pagina 156
Page 158 of 210

157
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
30 60 90 120 150 180
●●●●●●
●●●●●●
●●●●●●
●●●●●●
●●●●●●
●●●
●●●●●●
●●●●●●
●●●●●●
●●●
●●●●●●
●●●●●●
●●●●●●

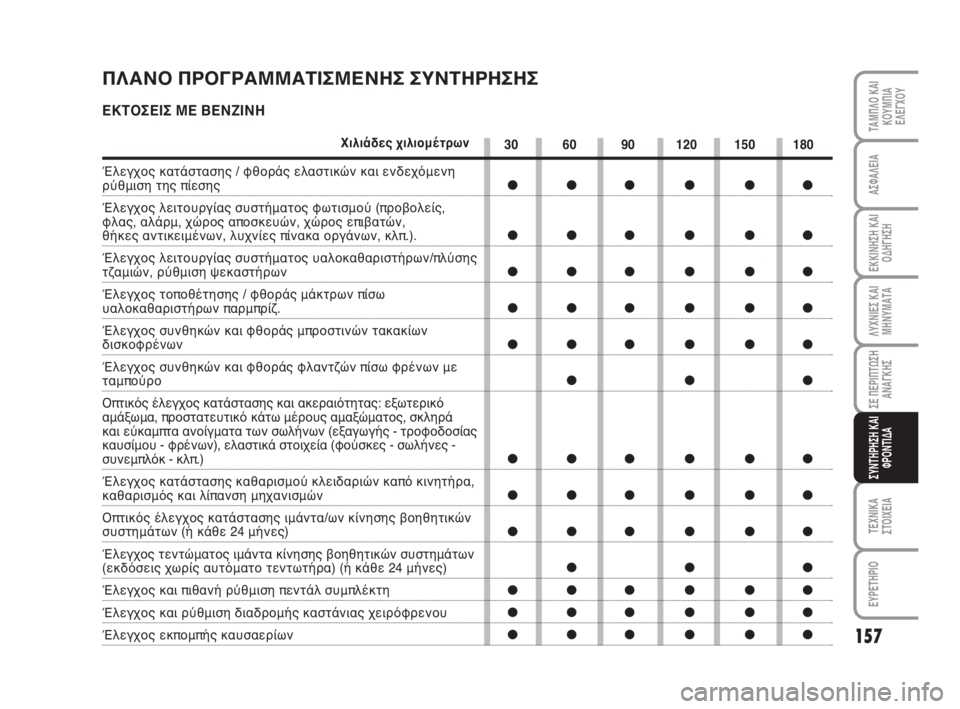

ΠΛΑΝΟ ΠΡΟΓΡΑΜΜΑΤΙΣΜΕΝΗΣ ΣΥΝΤΗΡΗΣΗΣ
ΕΚΤΟΣΕΙΣ ΜΕ ΒΕΝΖΙΝΗ
Χιλιάδες χιλιομέτρων
Έλεγχος κατάστασης / φθοράς ελαστικών και ενδεχόμενη
ρύθμιση της πίεσης
Έλεγχος λειτουργίας συστήματος φωτισμού (προβολείς,
φλας, αλάρμ, χώρος αποσκευών, χώρος επιβατών,
θήκες αντικειμένων, λυχνίες πίνακα οργάνων, κλπ.).
Έλεγχος λειτουργίας συστήματος υαλοκαθαριστήρων/πλύσης
τζαμιών, ρύθμιση ψεκαστήρων
Έλεγχος τοποθέτησης / φθοράς μάκτρων πίσω
υαλοκαθαριστήρων παρμπρίζ.
Έλεγχος συνθηκών και φθοράς μπροστινών τακακίων
δισκοφρένων
Έλεγχος συνθηκών και φθοράς φλαντζών πίσω φρένων με
ταμπούρο
Οπτικός έλεγχος κατάστασης και ακεραιότητας: εξωτερικό
αμάξωμα, προστατευτικό κάτω μέρους αμαξώματος, σκληρά
και εύκαμπτα ανοίγματα των σωλήνων (εξαγωγής - τροφοδοσίας
καυσίμου - φρένων), ελαστικά στοιχεία (φούσκες - σωλήνες -
συνεμπλόκ - κλπ.)
Έλεγχος κατάστασης καθαρισμού κλειδαριών καπό κινητήρα,
καθαρισμός και λίπανση μηχανισμών
Οπτικός έλεγχος κατάστασης ιμάντα/ων κίνησης βοηθητικών
συστημάτων (ή κάθε 24 μήνες)
Έλεγχος τεντώματος ιμάντα κίνησης βοηθητικών συστημάτων
(εκδόσεις χωρίς αυτόματο τεντωτήρα) (ή κάθε 24 μήνες)
Έλεγχος και πιθανή ρύθμιση πεντάλ συμπλέκτη
Έλεγχος και ρύθμιση διαδρομής καστάνιας χειρόφρενου
Έλεγχος εκπομπής καυσαερίων
155-176 Fiorino GR 1ed:155-176 CombiCargo GR 1ed 10-12-2009 16:11 Pagina 157
Page 159 of 210

158
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ

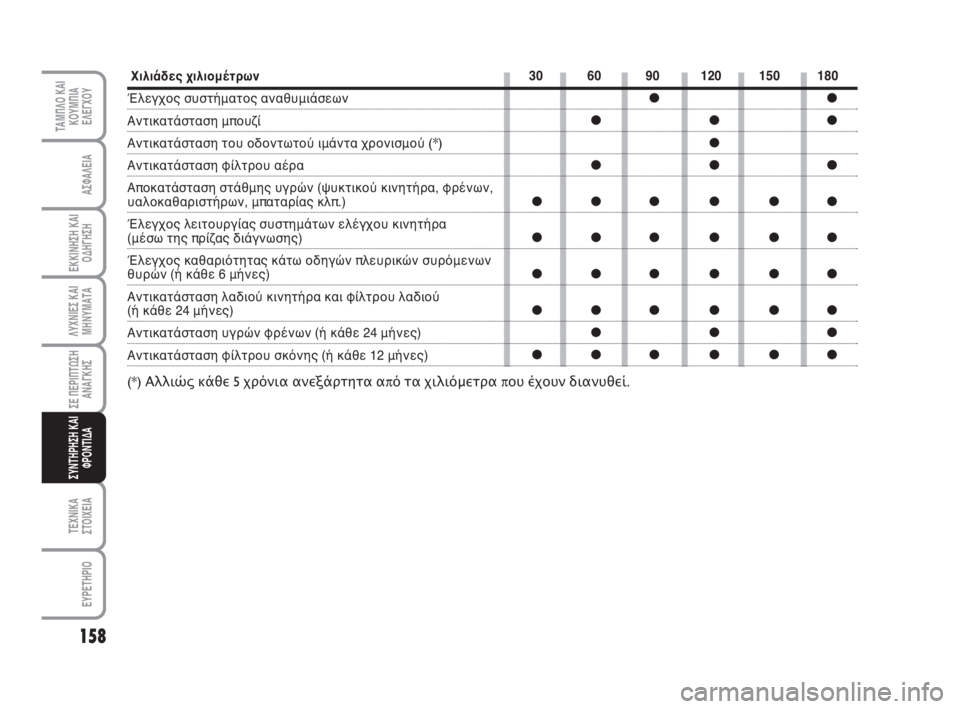

Χιλιάδες χιλιομέτρων
Έλεγχος συστήματος αναθυμιάσεων
Αντικατάσταση μπουζί
Αντικατάσταση του οδοντωτού ιμάντα χρονισμού (*)
Αντικατάσταση φίλτρου αέρα
Αποκατάσταση στάθμης υγρών (ψυκτικού κινητήρα, φρένων,
υαλοκαθαριστήρων, μπαταρίας κλπ.)
Έλεγχος λειτουργίας συστημάτων ελέγχου κινητήρα
(μέσω της πρίζας διάγνωσης)
Έλεγχος καθαριότητας κάτω οδηγών πλευρικών συρόμενων
θυρών (ή κάθε 6 μήνες)
Αντικατάσταση λαδιού κινητήρα και φίλτρου λαδιού
(ή κάθε 24 μήνες)
Αντικατάσταση υγρών φρένων (ή κάθε 24 μήνες)
Αντικατάσταση φίλτρου σκόνης (ή κάθε 12 μήνες)
(*) Αλλιώς κάθε5 χρόνια ανεξάρτητα από τα χιλιόµετραπου έχουν διανυθεί.
30 60 90 120 150 180
●●
●●●
●
●●●
●●●●●●
●●●●●●
●●●●●●
●●●●●●
●●●
●●●●●●
155-176 Fiorino GR 1ed:155-176 CombiCargo GR 1ed 10-12-2009 16:11 Pagina 158
Page 160 of 210

159
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
30 60 90 120 150 180
●●●●●●
●●●●●●
●●●●●●
●●●●●●
●●●●●●
●●●
●●●●●●
●●●●●●
●●
●●
●●●●●●
●●●●●●
ΕΚΔΟΣΕΙΣ DIESEL
Χιλιάδες χιλιομέτρων
Έλεγχος κατάστασης / φθοράς ελαστικών και ενδεχόμενη ρύθμιση της πίεσης
Έλεγχος λειτουργίας συστήματος φωτισμού (προβολείς,
φλας, αλάρμ, χώρος αποσκευών, χώρος επιβατών,
θήκες αντικειμένων, λυχνίες πίνακα οργάνων, κλπ.).
Έλεγχος λειτουργίας συστήματος υαλοκαθαριστήρων/πλύσης
τζαμιών, ρύθμιση ψεκαστήρων
Έλεγχος τοποθέτησης / φθοράς μάκτρων πίσω
υαλοκαθαριστήρων παρμπρίζ.
Έλεγχος συνθηκών και φθοράς μπροστινών τακακίων δισκοφρένων
Έλεγχος συνθηκών και φθοράς φλαντζών πίσω φρένων με ταμπούρο
Οπτικός έλεγχος κατάστασης και ακεραιότητας: εξωτερικό
αμάξωμα, προστατευτικό κάτω μέρους αμαξώματος, σκληρά
και εύκαμπτα ανοίγματα των σωλήνων (εξαγωγής - τροφοδοσίας
καυσίμου - φρένων), ελαστικά στοιχεία (φούσκες - σωλήνες -
συνεμπλόκ - κλπ.)
Έλεγχος κατάστασης καθαρισμού κλειδαριών καπό κινητήρα,
καθαρισμός και λίπανση μηχανισμών
Οπτικός έλεγχος κατάστασης ιμάντα/ων κίνησης βοηθητικών
συστημάτων
Έλεγχος τεντώματος του ιμάντα των βοηθητικών συστημάτων
(εκδόσεις χωρίς αυτόματο τεντωτήρα)
Έλεγχος και ρύθμιση διαδρομής καστάνιας χειρόφρενου
Έλεγχος εκπομπής καυσαερίων/καπνού
155-176 Fiorino GR 1ed:155-176 CombiCargo GR 1ed 10-12-2009 16:11 Pagina 159
