FIAT FIORINO 2012 ΒΙΒΛΙΟ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ (in Greek)

170
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΕΛΑΣΤΙΚΟΙ
ΣΩΛΗΝΕΣ
Όσον αφορά τους ελαστικούς σωλήνες
του συστήματος των φρένων και παρο-
χής καυσίμου, ακολουθήστε προσεκτικά
το “Πλάνο Προγραμματισμένης συντή-
ρησης” σε αυτό το κεφάλαιο.
Το όζον, οι υψηλές θερμοκρασίες και
η παρατεταμένη έλλειψη υγρού μέσα
στο σύστημα μπορεί να προκαλέσει
σκλήρυνση και δημιουργία ρωγμών
στους σωλήνες, με πιθανές διαρροές.
Επομένως είναι απαραίτητοι οι προσε-
κτικοί έλεγχοι.
Να θυμάστε ότι η ποιότητα
κρατήματος του αυτοκινή-
του σας στο δρόμο εξαρτάται επίσης
και από τη σωστή πίεση φουσκώματος
των ελαστικών.
ΠΡΟΣΟΧΗ
Αν η πίεση είναι πολύ χαμηλή
το ελαστικό θα υπερθερμαν-
θεί, με κίνδυνο πρόκλησης σοβαρών
ζημιών.
ΠΡΟΣΟΧΗ
Αποφύγετε να μεταφέρετε
τα ελαστικά από τη δεξιά
πλευρά του αυτοκινήτου στην αρι-
στερή και το αντίστροφο.
ΠΡΟΣΟΧΗ
Μην βάφετε ζάντες αλουμι-
νίου σε θερμοκρασίες υψη-
λότερες από 150°C. Μπορεί να επη-
ρεαστούν τα μηχανικά χαρακτηριστι-
κά των τροχών.
ΠΡΟΣΟΧΗ
155-176 Fiorino GR 1ed:155-176 CombiCargo GR 1ed 10-12-2009 16:11 Pagina 170

171
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ

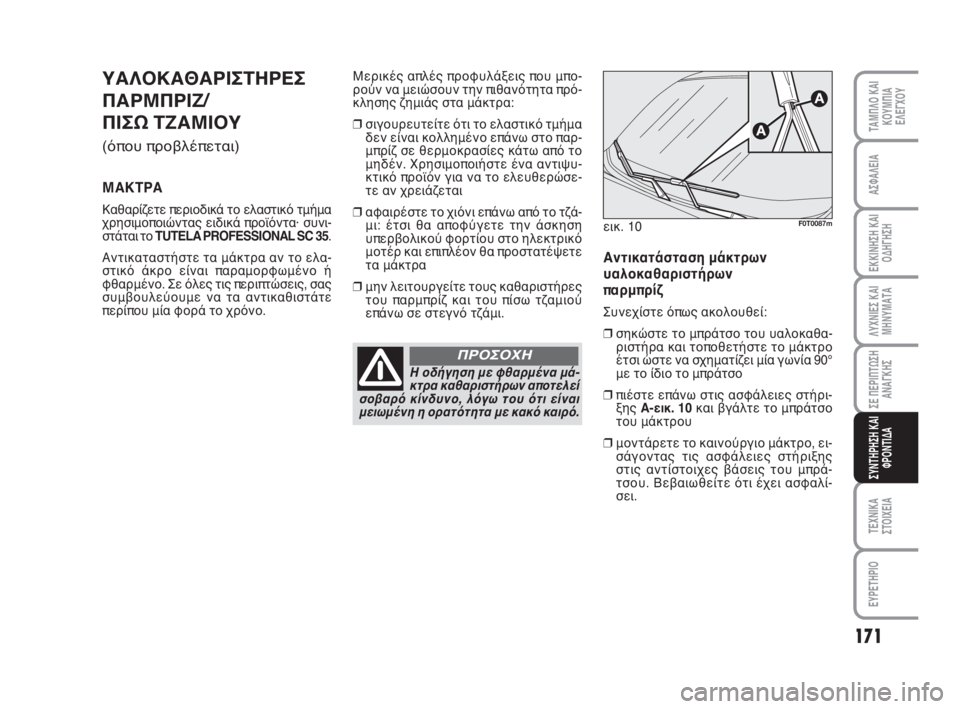

ΥΑΛΟΚΑΘΑΡΙΣΤΗΡΕΣ
ΠΑΡΜΠΡΙΖ/
ΠΙΣΩ ΤΖΑΜΙΟΥ
(όπου προβλέπεται)
ΜΑΚΤΡΑ
Καθαρίζετε περιοδικά το ελαστικό τμήμα
χρησιμοποιώντας ειδικά προϊόντα· συνι-
στάται το TUTELA PROFESSIONAL SC 35.
Αντικαταστήστε τα μάκτρα αν το ελα-
στικό άκρο είναι παραμορφωμένο ή
φθαρμένο. Σε όλες τις περιπτώσεις, σας
συμβουλεύουμε να τα αντικαθιστάτε
περίπου μία φορά το χρόνο.
Η οδήγηση με φθαρμένα μά-
κτρα καθαριστήρων αποτελεί
σοβαρό κίνδυνο, λόγω του ότι είναι
μειωμένη η ορατότητα με κακό καιρό.
ΠΡΟΣΟΧΗ
Αντικατάσταση μάκτρων
υαλοκαθαριστήρων
παρμπρίζ
Συνεχίστε όπως ακολουθεί:
❒σηκώστε το μπράτσο του υαλοκαθα-
ριστήρα και τοποθετήστε το μάκτρο
έτσι ώστε να σχηματίζει μία γωνία 90°
με το ίδιο το μπράτσο
❒πιέστε επάνω στις ασφάλειες στήρι-
ξης A-εικ. 10και βγάλτε το μπράτσο
του μάκτρου
❒μοντάρετε το καινούργιο μάκτρο, ει-
σάγοντας τις ασφάλειες στήριξης
στις αντίστοιχες βάσεις του μπρά-
τσου. Βεβαιωθείτε ότι έχει ασφαλί-
σει. εικ. 10
A
A
F0T0087m
Μερικές απλές προφυλάξεις που μπο-
ρούν να μειώσουν την πιθανότητα πρό-
κλησης ζημιάς στα μάκτρα:
❒σιγουρευτείτε ότι το ελαστικό τμήμα
δεν είναι κολλημένο επάνω στο παρ-
μπρίζ σε θερμοκρασίες κάτω από το
μηδέν. Χρησιμοποιήστε ένα αντιψυ-
κτικό προϊόν για να το ελευθερώσε-
τε αν χρειάζεται
❒αφαιρέστε το χιόνι επάνω από το τζά-
μι: έτσι θα αποφύγετε την άσκηση
υπερβολικού φορτίου στο ηλεκτρικό
μοτέρ και επιπλέον θα προστατέψετε
τα μάκτρα
❒μην λειτουργείτε τους καθαριστήρες
του παρμπρίζ και του πίσω τζαμιού
επάνω σε στεγνό τζάμι.
155-176 Fiorino GR 1ed:155-176 CombiCargo GR 1ed 10-12-2009 16:11 Pagina 171

172
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ

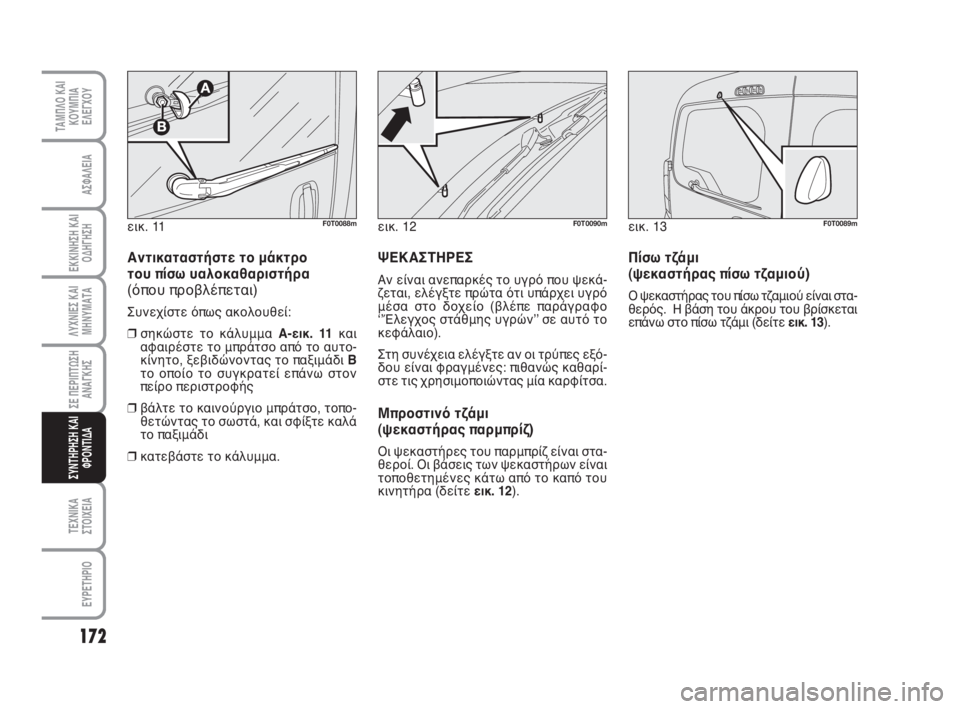

Αντικαταστήστε το μάκτρο
του πίσω υαλοκαθαριστήρα
(όπου προβλέπεται)
Συνεχίστε όπως ακολουθεί:
❒σηκώστε το κάλυμμα A-εικ. 11και
αφαιρέστε το μπράτσο από το αυτο-
κίνητο, ξεβιδώνοντας το παξιμάδι B
το οποίο το συγκρατεί επάνω στον
πείρο περιστροφής
❒βάλτε το καινούργιο μπράτσο, τοπο-
θετώντας το σωστά, και σφίξτε καλά
το παξιμάδι
❒κατεβάστε το κάλυμμα.
ΨΕΚΑΣΤΗΡΕΣ
Αν είναι ανεπαρκές το υγρό που ψεκά-
ζεται, ελέγξτε πρώτα ότι υπάρχει υγρό
μέσα στο δοχείο (βλέπε παράγραφο
ʻʼΈλεγχος στάθμης υγρώνʼʼ σε αυτό το
κεφάλαιο).
Στη συνέχεια ελέγξτε αν οι τρύπες εξό-
δου είναι φραγμένες: πιθανώς καθαρί-
στε τις χρησιμοποιώντας μία καρφίτσα.
Μπροστινό τζάμι
(ψεκαστήρας παρμπρίζ)
Οι ψεκαστήρες του παρμπρίζ είναι στα-
θεροί. Οι βάσεις των ψεκαστήρων είναι
τοποθετημένες κάτω από το καπό του
κινητήρα (δείτε εικ. 12).
Πίσω τζάμι
(ψεκαστήρας πίσω τζαμιού)
Ο ψεκαστήρας του πίσω τζαμιού είναι στα-
θερός. Η βάση του άκρου του βρίσκεται
επάνω στο πίσω τζάμι (δείτε εικ. 13). εικ. 11
F0T0088mεικ. 12F0T0090mεικ. 13F0T0089m
155-176 Fiorino GR 1ed:155-176 CombiCargo GR 1ed 10-12-2009 16:11 Pagina 172

173
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ

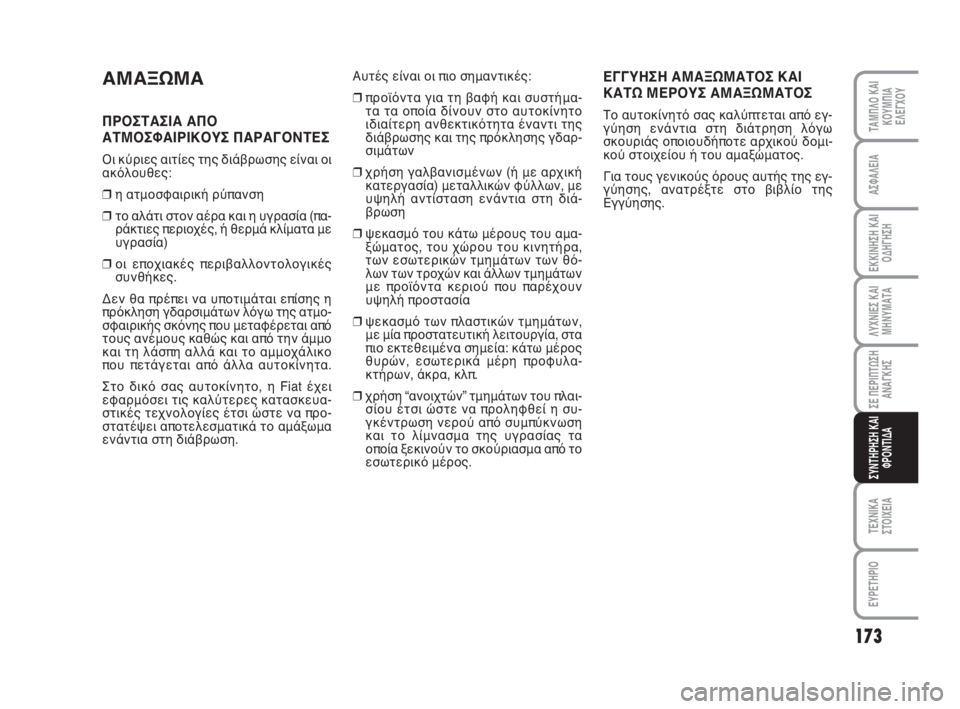

ΑΜΑΞΩΜΑ
ΠΡΟΣΤΑΣΙΑ ΑΠΟ
ΑΤΜΟΣΦΑΙΡΙΚΟΥΣ ΠΑΡΑΓΟΝΤΕΣ
Οι κύριες αιτίες της διάβρωσης είναι οι
ακόλουθες:
❒η ατμοσφαιρική ρύπανση
❒το αλάτι στον αέρα και η υγρασία (πα-
ράκτιες περιοχές, ή θερμά κλίματα με
υγρασία)
❒οι εποχιακές περιβαλλοντολογικές
συνθήκες.
Δεν θα πρέπει να υποτιμάται επίσης η
πρόκληση γδαρσιμάτων λόγω της ατμο-
σφαιρικής σκόνης που μεταφέρεται από
τους ανέμους καθώς και από την άμμο
και τη λάσπη αλλά και το αμμοχάλικο
που πετάγεται από άλλα αυτοκίνητα.
Στο δικό σας αυτοκίνητο, η Fiat έχει
εφαρμόσει τις καλύτερες κατασκευα-
στικές τεχνολογίες έτσι ώστε να προ-
στατέψει αποτελεσματικά το αμάξωμα
ενάντια στη διάβρωση.Αυτές είναι οι πιο σημαντικές:
❒προϊόντα για τη βαφή και συστήμα-
τα τα οποία δίνουν στο αυτοκίνητο
ιδιαίτερη ανθεκτικότητα έναντι της
διάβρωσης και της πρόκλησης γδαρ-
σιμάτων
❒χρήση γαλβανισμένων (ή με αρχική
κατεργασία) μεταλλικών φύλλων, με
υψηλή αντίσταση ενάντια στη διά-
βρωση
❒ψεκασμό του κάτω μέρους του αμα-
ξώματος, του χώρου του κινητήρα,
των εσωτερικών τμημάτων των θό-
λων των τροχών και άλλων τμημάτων
με προϊόντα κεριού που παρέχουν
υψηλή προστασία
❒ψεκασμό των πλαστικών τμημάτων,
με μία προστατευτική λειτουργία, στα
πιο εκτεθειμένα σημεία: κάτω μέρος
θυρών, εσωτερικά μέρη προφυλα-
κτήρων, άκρα, κλπ.
❒χρήση “ανοιχτών” τμημάτων του πλαι-
σίου έτσι ώστε να προληφθεί η συ-
γκέντρωση νερού από συμπύκνωση
και το λίμνασμα της υγρασίας τα
οποία ξεκινούν το σκούριασμα από το
εσωτερικό μέρος.
ΕΓΓΥΗΣΗ ΑΜΑΞΩΜΑΤΟΣ ΚΑΙ
ΚΑΤΩ ΜΕΡΟΥΣ ΑΜΑΞΩΜΑΤΟΣ
Το αυτοκίνητό σας καλύπτεται από εγ-
γύηση ενάντια στη διάτρηση λόγω
σκουριάς οποιουδήποτε αρχικού δομι-
κού στοιχείου ή του αμαξώματος.
Για τους γενικούς όρους αυτής της εγ-
γύησης, ανατρέξτε στο βιβλίο της
Εγγύησης.
155-176 Fiorino GR 1ed:155-176 CombiCargo GR 1ed 10-12-2009 16:11 Pagina 173

174
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ

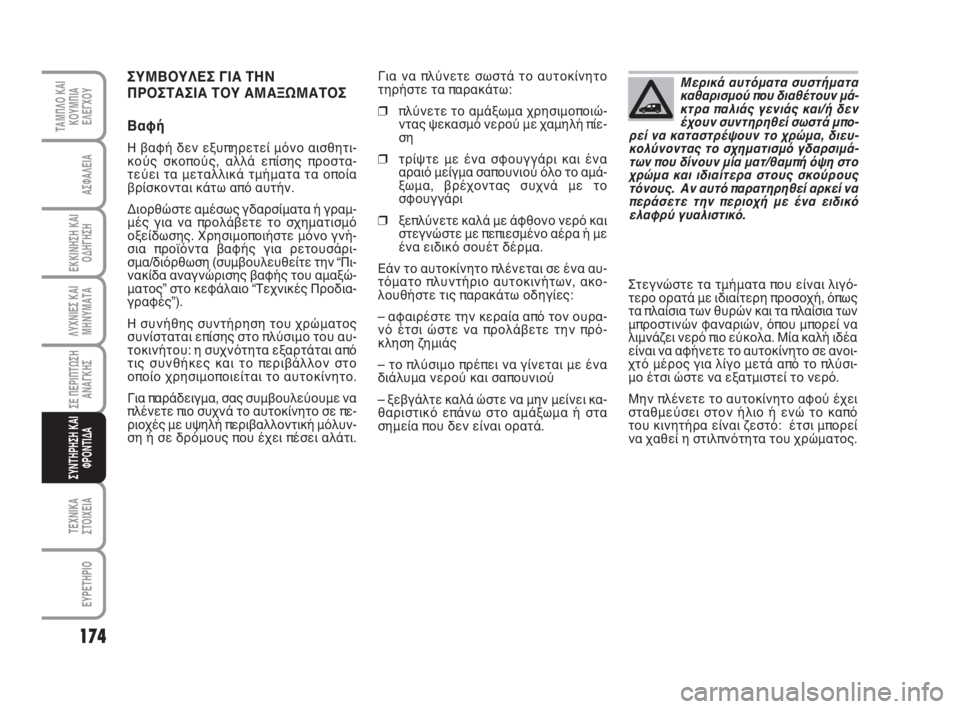

ΣΥΜΒΟΥΛΕΣ ΓΙΑ ΤΗΝ
ΠΡΟΣΤΑΣΙΑ ΤΟΥ ΑΜΑΞΩΜΑΤΟΣ
Βαφή
Η βαφή δεν εξυπηρετεί μόνο αισθητι-
κούς σκοπούς, αλλά επίσης προστα-
τεύει τα μεταλλικά τμήματα τα οποία
βρίσκονται κάτω από αυτήν.
Διορθώστε αμέσως γδαρσίματα ή γραμ-
μές για να προλάβετε το σχηματισμό
οξείδωσης. Χρησιμοποιήστε μόνο γνή-
σια προϊόντα βαφής για ρετουσάρι-
σμα/διόρθωση (συμβουλευθείτε την “Πι-
νακίδα αναγνώρισης βαφής του αμαξώ-
ματος” στο κεφάλαιο “Τεχνικές Προδια-
γραφές”).
Η συνήθης συντήρηση του χρώματος
συνίσταται επίσης στο πλύσιμο του αυ-
τοκινήτου: η συχνότητα εξαρτάται από
τις συνθήκες και το περιβάλλον στο
οποίο χρησιμοποιείται το αυτοκίνητο.
Για παράδειγμα, σας συμβουλεύουμε να
πλένετε πιο συχνά το αυτοκίνητο σε πε-
ριοχές με υψηλή περιβαλλοντική μόλυν-
ση ή σε δρόμους που έχει πέσει αλάτι.Για να πλύνετε σωστά το αυτοκίνητο
τηρήστε τα παρακάτω:
❒πλύνετε το αμάξωμα χρησιμοποιώ-
ντας ψεκασμό νερού με χαμηλή πίε-
ση
❒τρίψτε με ένα σφουγγάρι και ένα
αραιό μείγμα σαπουνιού όλο το αμά-
ξωμα, βρέχοντας συχνά με το
σφουγγάρι
❒ξεπλύνετε καλά με άφθονο νερό και
στεγνώστε με πεπιεσμένο αέρα ή με
ένα ειδικό σουέτ δέρμα.
Εάν το αυτοκίνητο πλένεται σε ένα αυ-
τόματο πλυντήριο αυτοκινήτων, ακο-
λουθήστε τις παρακάτω οδηγίες:
– αφαιρέστε την κεραία από τον ουρα-
νό έτσι ώστε να προλάβετε την πρό-
κληση ζημιάς
– το πλύσιμο πρέπει να γίνεται με ένα
διάλυμα νερού και σαπουνιού
– ξεβγάλτε καλά ώστε να μην μείνει κα-
θαριστικό επάνω στο αμάξωμα ή στα
σημεία που δεν είναι ορατά.Στεγνώστε τα τμήματα που είναι λιγό-
τερο ορατά με ιδιαίτερη προσοχή, όπως
τα πλαίσια των θυρών και τα πλαίσια των
μπροστινών φαναριών, όπου μπορεί να
λιμνάζει νερό πιο εύκολα. Μία καλή ιδέα
είναι να αφήνετε το αυτοκίνητο σε ανοι-
χτό μέρος για λίγο μετά από το πλύσι-
μο έτσι ώστε να εξατμιστεί το νερό.
Μην πλένετε το αυτοκίνητο αφού έχει
σταθμεύσει στον ήλιο ή ενώ το καπό
του κινητήρα είναι ζεστό: έτσι μπορεί
να χαθεί η στιλπνότητα του χρώματος.
Μερικά αυτόματα συστήματα
καθαρισμού που διαθέτουν μά-
κτρα παλιάς γενιάς και/ή δεν
έχουν συντηρηθεί σωστά μπο-
ρεί να καταστρέψουν το χρώμα, διευ-
κολύνοντας το σχηματισμό γδαρσιμά-
των που δίνουν μία ματ/θαμπή όψη στο
χρώμα και ιδιαίτερα στους σκούρους
τόνους. Αν αυτό παρατηρηθεί αρκεί να
περάσετε την περιοχή με ένα ειδικό
ελαφρύ γυαλιστικό.
155-176 Fiorino GR 1ed:155-176 CombiCargo GR 1ed 10-12-2009 16:11 Pagina 174

175
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ

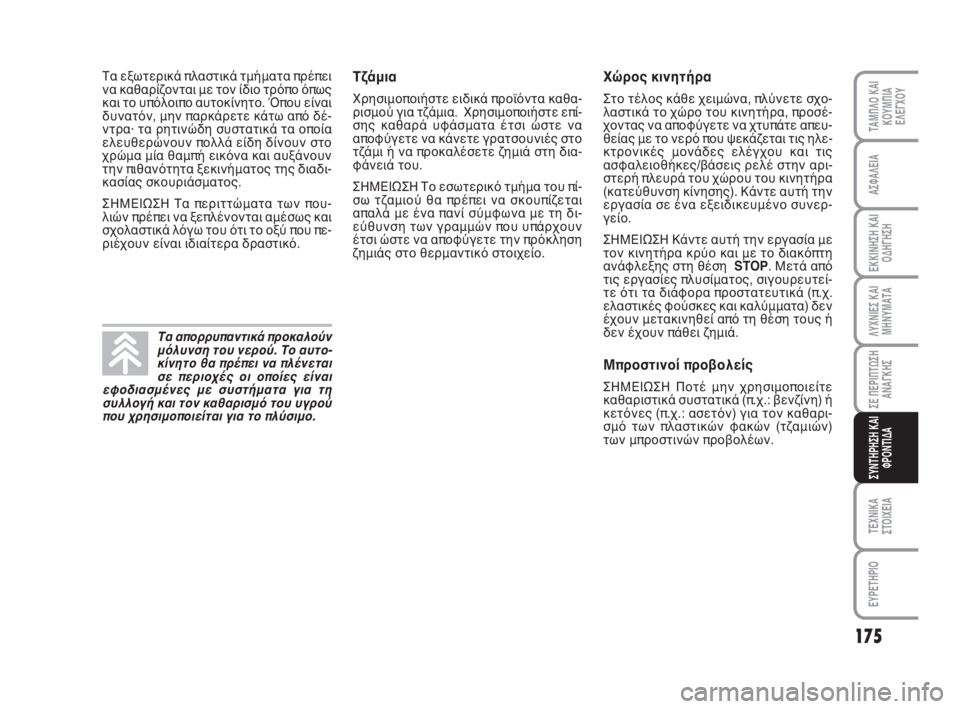

Τζάμια
Χρησιμοποιήστε ειδικά προϊόντα καθα-
ρισμού για τζάμια. Χρησιμοποιήστε επί-
σης καθαρά υφάσματα έτσι ώστε να
αποφύγετε να κάνετε γρατσουνιές στο
τζάμι ή να προκαλέσετε ζημιά στη δια-
φάνειά του.
ΣΗΜΕΙΩΣΗ Το εσωτερικό τμήμα του πί-
σω τζαμιού θα πρέπει να σκουπίζεται
απαλά με ένα πανί σύμφωνα με τη δι-
εύθυνση των γραμμών που υπάρχουν
έτσι ώστε να αποφύγετε την πρόκληση
ζημιάς στο θερμαντικό στοιχείο.
Χώρος κινητήρα
Στο τέλος κάθε χειμώνα, πλύνετε σχο-
λαστικά το χώρο του κινητήρα, προσέ-
χοντας να αποφύγετε να χτυπάτε απευ-
θείας με το νερό που ψεκάζεται τις ηλε-
κτρονικές μονάδες ελέγχου και τις
ασφαλειοθήκες/βάσεις ρελέ στην αρι-
στερή πλευρά του χώρου του κινητήρα
(κατεύθυνση κίνησης). Κάντε αυτή την
εργασία σε ένα εξειδικευμένο συνερ-
γείο.
ΣΗΜΕΙΩΣΗ Κάντε αυτή την εργασία με
τον κινητήρα κρύο και με το διακόπτη
ανάφλεξης στη θέση STOP. Μετά από
τις εργασίες πλυσίματος, σιγουρευτεί-
τε ότι τα διάφορα προστατευτικά (π.χ.
ελαστικές φούσκες και καλύμματα) δεν
έχουν μετακινηθεί από τη θέση τους ή
δεν έχουν πάθει ζημιά.
Μπροστινοί προβολείς
ΣΗΜΕΙΩΣΗ Ποτέ μην χρησιμοποιείτε
καθαριστικά συστατικά (π.χ.: βενζίνη) ή
κετόνες (π.χ.: ασετόν) για τον καθαρι-
σμό των πλαστικών φακών (τζαμιών)
των μπροστινών προβολέων. Τα εξωτερικά πλαστικά τμήματα πρέπει
να καθαρίζονται με τον ίδιο τρόπο όπως
και το υπόλοιπο αυτοκίνητο. Όπου είναι
δυνατόν, μην παρκάρετε κάτω από δέ-
ντρα· τα ρητινώδη συστατικά τα οποία
ελευθερώνουν πολλά είδη δίνουν στο
χρώμα μία θαμπή εικόνα και αυξάνουν
την πιθανότητα ξεκινήματος της διαδι-
κασίας σκουριάσματος.
ΣΗΜΕΙΩΣΗ Τα περιττώματα των που-
λιών πρέπει να ξεπλένονται αμέσως και
σχολαστικά λόγω του ότι το οξύ που πε-
ριέχουν είναι ιδιαίτερα δραστικό.
Τα απορρυπαντικά προκαλούν
μόλυνση του νερού. Το αυτο-
κίνητο θα πρέπει να πλένεται
σε περιοχές οι οποίες είναι
εφοδιασμένες με συστήματα για τη
συλλογή και τον καθαρισμό του υγρού
που χρησιμοποιείται για το πλύσιμο.
155-176 Fiorino GR 1ed:155-176 CombiCargo GR 1ed 10-12-2009 16:11 Pagina 175

176
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΕΥΡΕΤΗΡΙΟ
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ

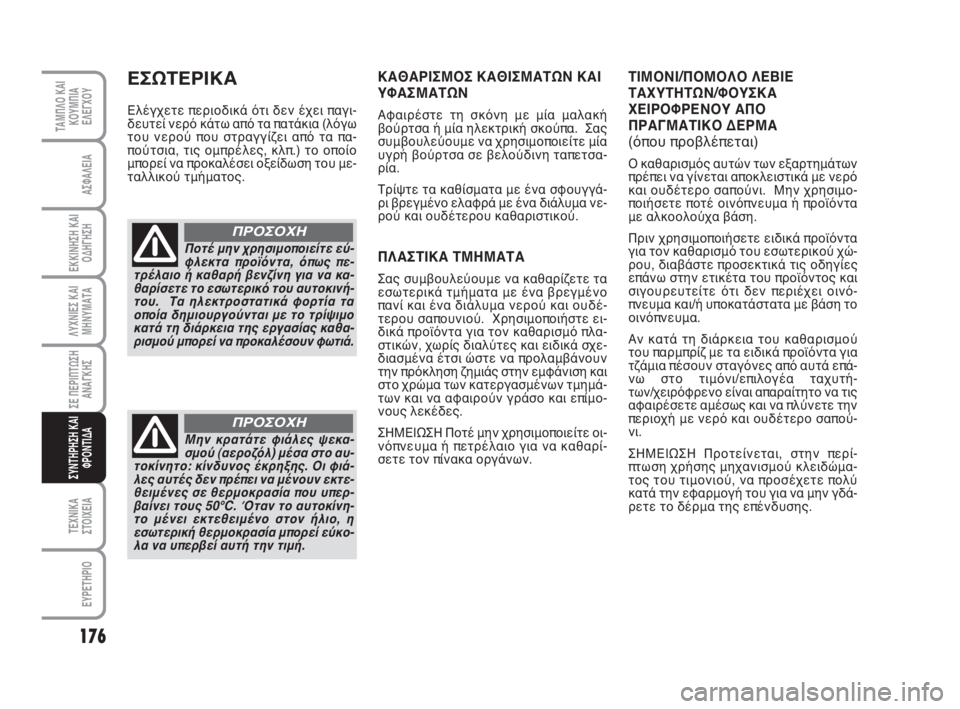

ΚΑΘΑΡΙΣΜΟΣ ΚΑΘΙΣΜΑΤΩΝ ΚΑΙ
ΥΦΑΣΜΑΤΩΝ
Αφαιρέστε τη σκόνη με μία μαλακή
βούρτσα ή μία ηλεκτρική σκούπα. Σας
συμβουλεύουμε να χρησιμοποιείτε μία
υγρή βούρτσα σε βελούδινη ταπετσα-
ρία.
Τρίψτε τα καθίσματα με ένα σφουγγά-
ρι βρεγμένο ελαφρά με ένα διάλυμα νε-
ρού και ουδέτερου καθαριστικού.
ΠΛΑΣΤΙΚΑ ΤΜΗΜΑΤΑ
Σας συμβουλεύουμε να καθαρίζετε τα
εσωτερικά τμήματα με ένα βρεγμένο
πανί και ένα διάλυμα νερού και ουδέ-
τερου σαπουνιού. Χρησιμοποιήστε ει-
δικά προϊόντα για τον καθαρισμό πλα-
στικών, χωρίς διαλύτες και ειδικά σχε-
διασμένα έτσι ώστε να προλαμβάνουν
την πρόκληση ζημιάς στην εμφάνιση και
στο χρώμα των κατεργασμένων τμημά-
των και να αφαιρούν γράσο και επίμο-
νους λεκέδες.
ΣΗΜΕΙΩΣΗ Ποτέ μην χρησιμοποιείτε οι-
νόπνευμα ή πετρέλαιο για να καθαρί-
σετε τον πίνακα οργάνων.
ΤΙΜΟΝΙ/ΠΟΜΟΛΟ ΛΕΒΙΕ
ΤΑΧΥΤΗΤΩΝ/ΦΟΥΣΚΑ
ΧΕΙΡΟΦΡΕΝΟΥ ΑΠΟ
ΠΡΑΓΜΑΤΙΚΟ ΔΕΡΜΑ
(όπου προβλέπεται)
Ο καθαρισμός αυτών των εξαρτημάτων
πρέπει να γίνεται αποκλειστικά με νερό
και ουδέτερο σαπούνι. Μην χρησιμο-
ποιήσετε ποτέ οινόπνευμα ή προϊόντα
με αλκοολούχα βάση.
Πριν χρησιμοποιήσετε ειδικά προϊόντα
για τον καθαρισμό του εσωτερικού χώ-
ρου, διαβάστε προσεκτικά τις οδηγίες
επάνω στην ετικέτα του προϊόντος και
σιγουρευτείτε ότι δεν περιέχει οινό-
πνευμα και/ή υποκατάστατα με βάση το
οινόπνευμα.
Αν κατά τη διάρκεια του καθαρισμού
του παρμπρίζ με τα ειδικά προϊόντα για
τζάμια πέσουν σταγόνες από αυτά επά-
νω στο τιμόνι/επιλογέα ταχυτή-
των/χειρόφρενο είναι απαραίτητο να τις
αφαιρέσετε αμέσως και να πλύνετε την
περιοχή με νερό και ουδέτερο σαπού-
νι.
ΣΗΜΕΙΩΣΗ Προτείνεται, στην περί-
πτωση χρήσης μηχανισμού κλειδώμα-
τος του τιμονιού, να προσέχετε πολύ
κατά την εφαρμογή του για να μην γδά-
ρετε το δέρμα της επένδυσης.
ΕΣΩΤΕΡΙΚA
Ελέγχετε περιοδικά ότι δεν έχει παγι-
δευτεί νερό κάτω από τα πατάκια (λόγω
του νερού που στραγγίζει από τα πα-
πούτσια, τις ομπρέλες, κλπ.) το οποίο
μπορεί να προκαλέσει οξείδωση του με-
ταλλικού τμήματος.
Ποτέ μην χρησιμοποιείτε εύ-
φλεκτα προϊόντα, όπως πε-
τρέλαιο ή καθαρή βενζίνη για να κα-
θαρίσετε το εσωτερικό του αυτοκινή-
του. Τα ηλεκτροστατικά φορτία τα
οποία δημιουργούνται με το τρίψιμο
κατά τη διάρκεια της εργασίας καθα-
ρισμού μπορεί να προκαλέσουν φωτιά.
ΠΡΟΣΟΧΗ
Μην κρατάτε φιάλες ψεκα-
σμού (αεροζόλ) μέσα στο αυ-
τοκίνητο: κίνδυνος έκρηξης. Οι φιά-
λες αυτές δεν πρέπει να μένουν εκτε-
θειμένες σε θερμοκρασία που υπερ-
βαίνει τους 50°C. Όταν το αυτοκίνη-
το μένει εκτεθειμένο στον ήλιο, η
εσωτερική θερμοκρασία μπορεί εύκο-
λα να υπερβεί αυτή την τιμή.
ΠΡΟΣΟΧΗ
155-176 Fiorino GR 1ed:155-176 CombiCargo GR 1ed 10-12-2009 16:11 Pagina 176

177
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΕΥΡΕΤΗΡΙΟ
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ

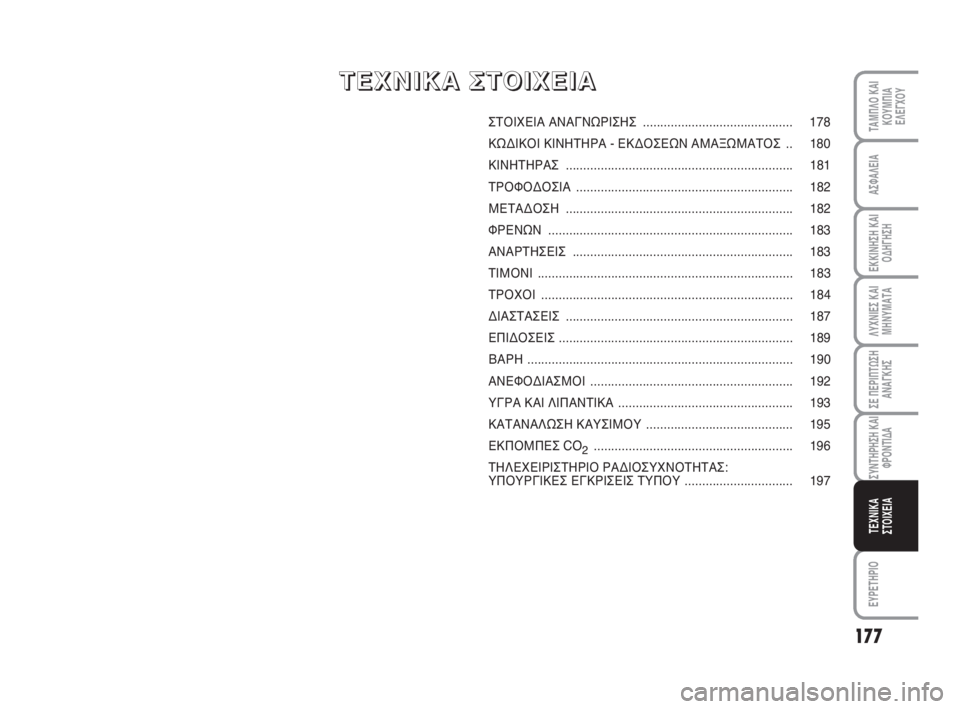

ΣΤΟΙΧΕΙΑ ΑΝΑΓΝΩΡΙΣΗΣ ........................................... 178
ΚΩΔΙΚΟΙ ΚΙΝΗΤΗΡΑ - ΕΚΔΟΣΕΩΝ ΑΜΑΞΩΜΑΤΟΣ .. 180
ΚΙΝΗΤΗΡΑΣ ................................................................. 181
ΤΡΟΦΟΔΟΣΙΑ .............................................................. 182
ΜΕΤΑΔΟΣΗ ................................................................. 182
ΦΡΕΝΩΝ ...................................................................... 183
ΑΝΑΡΤΗΣΕΙΣ ............................................................... 183
ΤΙΜΟΝΙ ......................................................................... 183
ΤΡΟΧΟΙ ........................................................................ 184
ΔΙΑΣΤΑΣΕΙΣ ................................................................. 187
ΕΠΙΔΟΣΕΙΣ ................................................................... 189
ΒΑΡΗ ............................................................................ 190
ΑΝΕΦΟΔΙΑΣΜΟΙ .......................................................... 192
ΥΓΡΑ ΚΑΙ ΛΙΠΑΝΤΙΚΑ .................................................. 193
ΚΑΤΑΝΑΛΩΣΗ ΚΑΥΣΙΜΟΥ .......................................... 195
ΕΚΠΟΜΠΕΣ CO
2......................................................... 196
ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟ ΡΑΔΙΟΣΥΧΝΟΤΗΤΑΣ:
ΥΠΟΥΡΓΙΚΕΣ ΕΓΚΡΙΣΕΙΣ ΤΥΠΟΥ ............................... 197
Τ Τ
Ε Ε
Χ Χ
Ν Ν
Ι Ι
Κ Κ
Α Α

Σ Σ
Τ Τ
Ο Ο
Ι Ι
Χ Χ
Ε Ε
Ι Ι
Α Α
177-197 Fiorino GR 1ed:177-197 CombiCargo GR 1ed 16-12-2009 8:56 Pagina 177

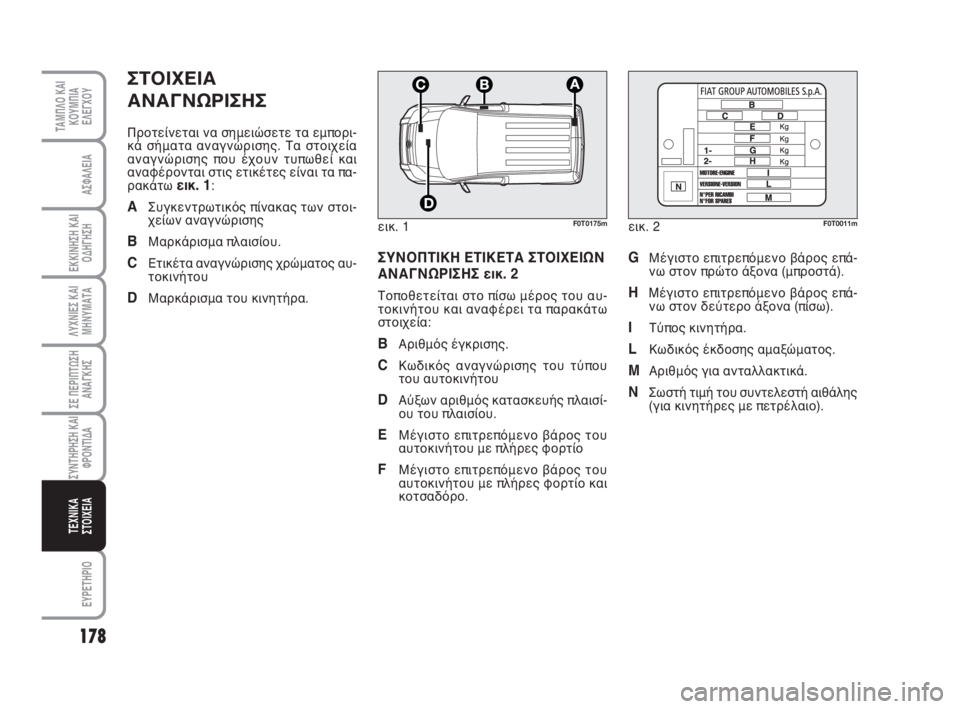

ΣΥΝΟΠΤΙΚΗ ΕΤΙΚΕΤΑ ΣΤΟΙΧΕΙΩΝ
ΑΝΑΓΝΩΡΙΣΗΣ εικ. 2
Τοποθετείται στο πίσω μέρος του αυ-
τοκινήτου και αναφέρει τα παρακάτω
στοιχεία:
BΑριθμός έγκρισης.
CΚωδικός αναγνώρισης του τύπου
του αυτοκινήτου
DΑύξων αριθμός κατασκευής πλαισί-
ου του πλαισίου.
EΜέγιστο επιτρεπόμενο βάρος του
αυτοκινήτου με πλήρες φορτίο
FΜέγιστο επιτρεπόμενο βάρος του
αυτοκινήτου με πλήρες φορτίο και
κοτσαδόρο.
GΜέγιστο επιτρεπόμενο βάρος επά-
νω στον πρώτο άξονα (μπροστά).
HMέγιστο επιτρεπόμενο βάρος επά-
νω στον δεύτερο άξονα (πίσω).
IΤύπος κινητήρα.
LΚωδικός έκδοσης αμαξώματος.
MΑριθμός για ανταλλακτικά.
NΣωστή τιμή του συντελεστή αιθάλης
(για κινητήρες με πετρέλαιο).
ΣΤΟΙΧΕΙΑ
ΑΝΑΓΝΩΡΙΣΗΣ
Προτείνεται να σημειώσετε τα εμπορι-
κά σήματα αναγνώρισης. Τα στοιχεία
αναγνώρισης που έχουν τυπωθεί και
αναφέρονται στις ετικέτες είναι τα πα-
ρακάτω
εικ. 1:
AΣυγκεντρωτικός πίνακας των στοι-
χείων αναγνώρισης
BΜαρκάρισμα πλαισίου.
CΕτικέτα αναγνώρισης χρώματος αυ-
τοκινήτου
DΜαρκάρισμα του κινητήρα.
178
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΕΥΡΕΤΗΡΙΟ
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
εικ. 1F0T0175mεικ. 2F0T0011m
177-197 Fiorino GR 1ed:177-197 CombiCargo GR 1ed 16-12-2009 8:56 Pagina 178

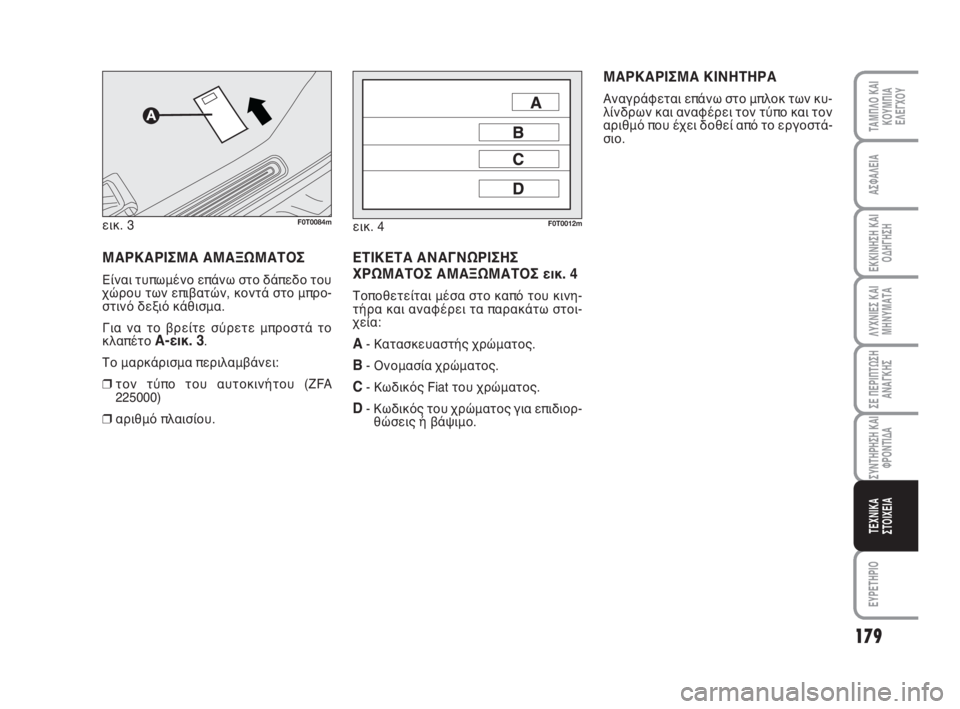

ΕΤΙΚΕΤΑ ΑΝΑΓΝΩΡΙΣΗΣ
ΧΡΩΜΑΤΟΣ ΑΜΑΞΩΜΑΤΟΣ εικ. 4
Τοποθετείται μέσα στο καπό του κινη-
τήρα και αναφέρει τα παρακάτω στοι-
χεία:
A- Κατασκευαστής χρώματος.
B- Ονομασία χρώματος.
C- Κωδικός Fiat του χρώματος.
D- Κωδικός του χρώματος για επιδιορ-
θώσεις ή βάψιμο.
ΜΑΡΚΑΡΙΣΜΑ ΚΙΝΗΤΗΡΑ
Αναγράφεται επάνω στο μπλοκ των κυ-
λίνδρων και αναφέρει τον τύπο και τον
αριθμό που έχει δοθεί από το εργοστά-
σιο.
ΜΑΡΚΑΡΙΣΜΑ ΑΜΑΞΩΜΑΤΟΣ
Είναι τυπωμένο επάνω στο δάπεδο του
χώρου των επιβατών, κοντά στο μπρο-
στινό δεξιό κάθισμα.
Για να το βρείτε σύρετε μπροστά το
κλαπέτο
A-εικ. 3.
Το μαρκάρισμα περιλαμβάνει:
❒τον τύπο του αυτοκινήτου (ZFA
225000)
❒αριθμό πλαισίου.
179
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΕΥΡΕΤΗΡΙΟ
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
εικ. 4F0T0012mεικ. 3F0T0084m
177-197 Fiorino GR 1ed:177-197 CombiCargo GR 1ed 16-12-2009 8:56 Pagina 179
