Hierna volgen enkele nuttige tips, waar-
door het brandstofverbruik zo laag mo-
gelijk blijft en de uitstoot van schadelijke
uitlaatgassen, zowel CO
2als andere
schadelijke stoffen (stikstofoxiden, onver-
brande koolwaterstoffen, fijn stof (PM)
enz.) zoveel mogelijk beperkt wordt.ALGEMENE OPMERKINGEN
Onderhoud van de auto
Zorg voor een goed onderhoud van de
auto door de controles en afstellingen die
in het “Geprogrammeerd Onderhouds-
schema” staan vermeld, te laten uitvoeren.
Banden
Controleer regelmatig, ten minste een
keer per maand, de spanning van de ban-
den: als de spanning te laag is, wordt de
weerstand groter en neemt het verbruik
toe.
Overbodige bagage
Rijd niet met een overbeladen bagage-
ruimte. Het gewicht van de auto (vooral
in stadsverkeer) en de wieluitlijning heb-
ben grote invloed op het brandstofver-
bruik en de stabiliteit.
Imperiaal/skidrager
Verwijder de imperiaal of skidrager als u
deze niet meer gebruikt. Deze accessoi-
res verminderen de aerodynamica van de
auto, waardoor het brandstofverbruik
toeneemt. Gebruik voor het vervoer van
volumineuze voorwerpen bij voorkeur
een aanhanger.Stroomverbruikers
Gebruik de elektrische installaties alleen
als u ze nodig hebt. De achterruitverwar-
ming, de verstralers, de ruitenwissers en
de aanjager van het ventilatie-/verwar-
mingssysteem vragen veel stroom, waar-
door het brandstofverbruik toeneemt (tot
aan 25% in stadsverkeer).
Airconditioning
De airconditioning gebruikt zeer veel
energie, waardoor het brandstofverbruik
sterk toeneemt (tot gemiddeld 20%): ge-
bruik wanneer de buitentemperatuur het
toelaat bij voorkeur de functies van het
ventilatiesysteem.
Aerodynamische accessoires
Het gebruik van niet goedgekeurde aero-
dynamische accessoires kan de aerodyna-
mica negatief beïnvloeden, waardoor het
brandstofverbruik zal toenemen.
101-110 Fiorino NL 1ed:_ 9-12-2009 12:08 Pagina 106

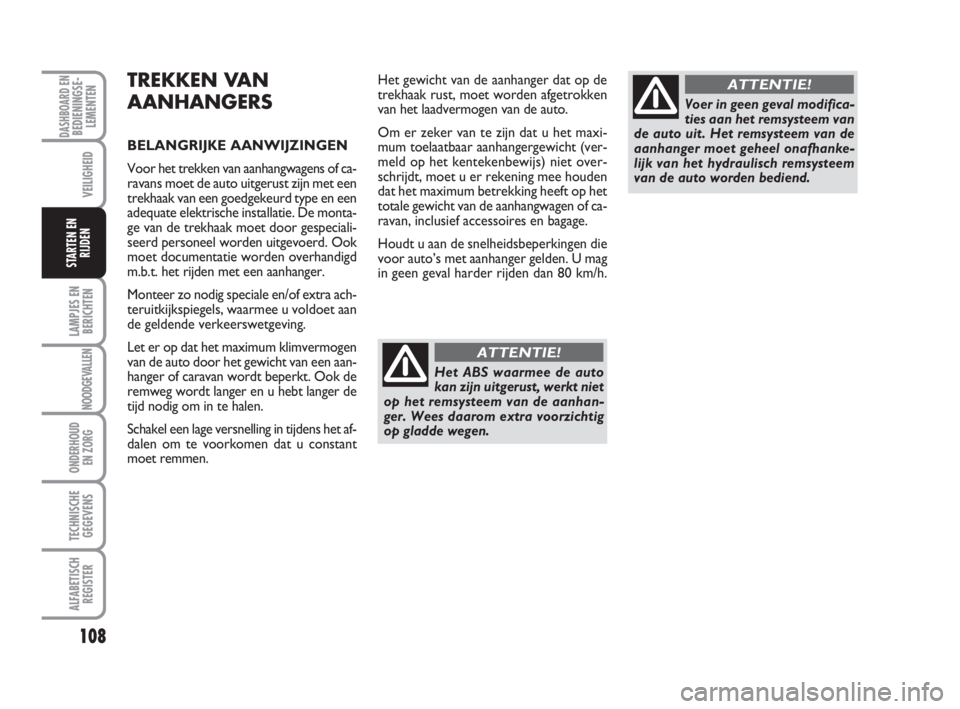

TREKKEN VAN
AANHANGERS
BELANGRIJKE AANWIJZINGEN
Voor het trekken van aanhangwagens of ca-
ravans moet de auto uitgerust zijn met een
trekhaak van een goedgekeurd type en een
adequate elektrische installatie. De monta-
ge van de trekhaak moet door gespeciali-
seerd personeel worden uitgevoerd. Ook
moet documentatie worden overhandigd
m.b.t. het rijden met een aanhanger.
Monteer zo nodig speciale en/of extra ach-
teruitkijkspiegels, waarmee u voldoet aan
de geldende verkeerswetgeving.
Let er op dat het maximum klimvermogen
van de auto door het gewicht van een aan-
hanger of caravan wordt beperkt. Ook de
remweg wordt langer en u hebt langer de
tijd nodig om in te halen.
Schakel een lage versnelling in tijdens het af-
dalen om te voorkomen dat u constant
moet remmen.
108
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD ENBEDIENINGSE-
LEMENTEN
VEILIGHEID
STARTEN EN
RIJDEN
Het ABS waarmee de auto
kan zijn uitgerust, werkt niet
op het remsysteem van de aanhan-
ger. Wees daarom extra voorzichtig
op gladde wegen.
ATTENTIE!
Voer in geen geval modifica-
ties aan het remsysteem van
de auto uit. Het remsysteem van de
aanhanger moet geheel onafhanke-
lijk van het hydraulisch remsysteem
van de auto worden bediend.
ATTENTIE!Het gewicht van de aanhanger dat op de
trekhaak rust, moet worden afgetrokken
van het laadvermogen van de auto.
Om er zeker van te zijn dat u het maxi-
mum toelaatbaar aanhangergewicht (ver-
meld op het kentekenbewijs) niet over-
schrijdt, moet u er rekening mee houden
dat het maximum betrekking heeft op het
totale gewicht van de aanhangwagen of ca-
ravan, inclusief accessoires en bagage.
Houdt u aan de snelheidsbeperkingen die
voor auto’s met aanhanger gelden. U mag
in geen geval harder rijden dan 80 km/h.
101-110 Fiorino NL 1ed:_ 9-12-2009 12:08 Pagina 108

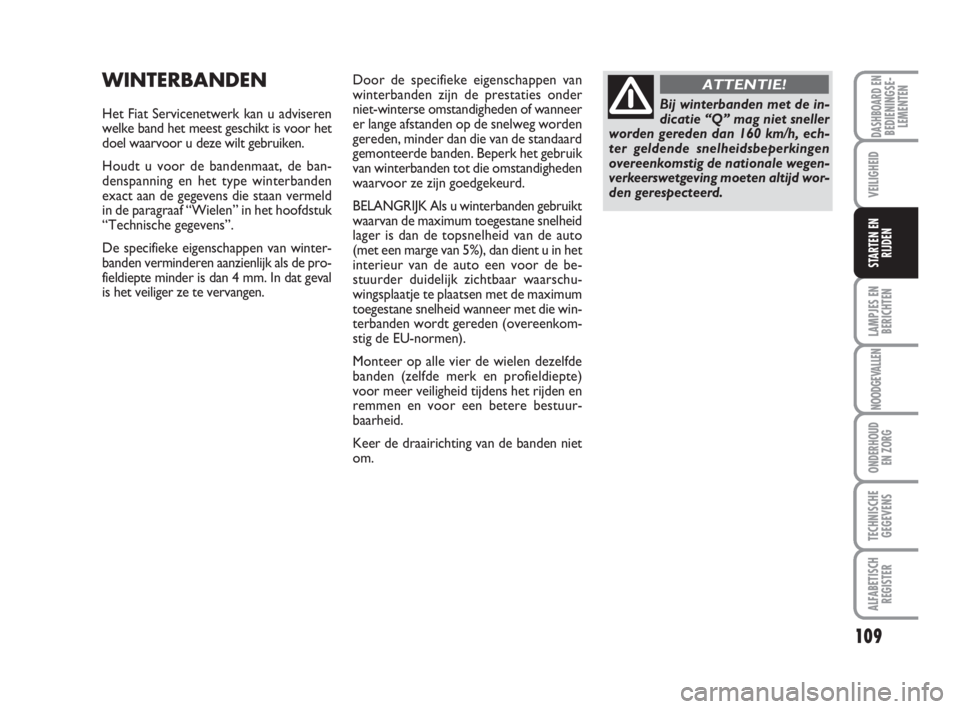

109
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD ENBEDIENINGSE-
LEMENTEN
VEILIGHEID
STARTEN EN
RIJDEN
WINTERBANDEN
Het Fiat Servicenetwerk kan u adviseren
welke band het meest geschikt is voor het
doel waarvoor u deze wilt gebruiken.
Houdt u voor de bandenmaat, de ban-
denspanning en het type winterbanden
exact aan de gegevens die staan vermeld
in de paragraaf “Wielen” in het hoofdstuk
“Technische gegevens”.
De specifieke eigenschappen van winter-
banden verminderen aanzienlijk als de pro-
fieldiepte minder is dan 4 mm. In dat geval
is het veiliger ze te vervangen.Door de specifieke eigenschappen van
winterbanden zijn de prestaties onder
niet-winterse omstandigheden of wanneer
er lange afstanden op de snelweg worden
gereden, minder dan die van de standaard
gemonteerde banden. Beperk het gebruik
van winterbanden tot die omstandigheden
waarvoor ze zijn goedgekeurd.
BELANGRIJK Als u winterbanden gebruikt
waarvan de maximum toegestane snelheid
lager is dan de topsnelheid van de auto
(met een marge van 5%), dan dient u in het
interieur van de auto een voor de be-
stuurder duidelijk zichtbaar waarschu-
wingsplaatje te plaatsen met de maximum
toegestane snelheid wanneer met die win-
terbanden wordt gereden (overeenkom-
stig de EU-normen).
Monteer op alle vier de wielen dezelfde
banden (zelfde merk en profieldiepte)
voor meer veiligheid tijdens het rijden en
remmen en voor een betere bestuur-
baarheid.
Keer de draairichting van de banden niet
om.Bij winterbanden met de in-
dicatie “Q” mag niet sneller
worden gereden dan 160 km/h, ech-
ter geldende snelheidsbeperkingen
overeenkomstig de nationale wegen-
verkeerswetgeving moeten altijd wor-
den gerespecteerd.
ATTENTIE!
101-110 Fiorino NL 1ed:_ 9-12-2009 12:08 Pagina 109

110
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD ENBEDIENINGSE-
LEMENTEN
VEILIGHEID
STARTEN EN
RIJDEN
SNEEUWKETTINGEN
Het gebruik van sneeuwkettingen is af-
hankelijk van de voorschriften van het land
waar wordt gereden.
De sneeuwkettingen mogen alleen op de
voorwielen gemonteerd worden (aange-
dreven wielen).
Controleer na enkele tientallen meters rij-
den of de kettingen nog goed gespannen
zijn.
AUTO LANGERE TIJD
VAN DE AUTO
Tref de volgende maatregelen als de auto
enkele maanden niet wordt gebruikt:
❒zet de auto in een overdekte, droge en
goed geventileerde ruimte;
❒schakel een versnelling in en zorg dat de
handrem is aangetrokken;
❒maak de minkabel los van de accu en con-
troleer de acculading (zie de paragraaf
“Accu” in het hoofdstuk “Onderhoud en
zorg”);
❒maak de gespoten plaatdelen schoon en
behandel ze met een beschermende was;❒reinig en conserveer de glimmende me-
talen delen met daarvoor geschikte mid-
delen;
❒smeer de wisserrubbers van de ruiten-
wissers en achterruitwisser in met talk-
poeder en laat ze los van de ruit staan;
❒zet de ruiten een klein stukje open;
❒dek de auto af met een stoffen of een
ademende kunststof hoes. Gebruik geen
dichte plastic hoes, omdat het in en op
de auto aanwezige vocht dan niet kan
verdampen.
❒breng de bandenspanning 0,5 bar boven
de normaal voorgeschreven spanning en
controleer deze regelmatig;
❒tap het koelsysteem van de motor niet af. Beperk de snelheid als u
sneeuwkettingen gebruikt; rijd
niet harder dan 50 km/h. Ver-
mijd kuilen, stoepranden en
andere obstakels en rijd, om de auto en
het wegdek niet te beschadigen, geen
lange stukken op sneeuwvrije wegen.
101-110 Fiorino NL 1ed:_ 9-12-2009 12:08 Pagina 110

111
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD ENBEDIENINGSE-
LEMENTEN
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
ALGEMENE OPMERKINGEN........................................... 112
TE LAAG REMVLOEISTOFNIVEAU ............................... 112
AANGETROKKEN HANDREM ...................................... 112
STORING AIRBAG............................................................. 113
AIRBAG PASSAGIERSZIJDE/
ZIJ-AIRBAGS UITGESCHAKELD..................................... 113
TE HOGE KOELVLOEISTOFTEMPERATUUR ............. 114
ACCU WORDT NIET VOLDOENDE OPGELADEN 114
STORING ABS ..................................................................... 115
STORING EBD ..................................................................... 115
STORING ESP / TRACTION PLUS ............................... 115
TE LAGE MOTOROLIEDRUK......................................... 115
OLIEKWALITEIT ONVOLDOENDE.............................. 115
NIET OMGELEGDE VEILIGHEIDSGORDEL ................ 116
NIET GOED GESLOTEN PORTIEREN.......................... 116
MINIMUM MOTOROLIEPEIL........................................... 116
STORING IN INSPUITSYSTEEM ..................................... 117
STORING MOTORMANAGEMENTSYSTEEM (EOBD) .... 117
DPF WORDT GEREINIGD............................................... 118BRANDSTOFRESERVE....................................................... 118
VOORGLOEI-INSTALLATIE............................................. 118
STORING VOORGLOEI-INSTALLATIE ........................ 118
WATER IN BRANDSTOFFILTER .................................... 119
STORING IN ELEKTRONISCHE STARTBLOKKERING -
FIAT CODE........................................................................... 119
STORING DIEFSTALALARM/INBRAAKPOGING ...... 119
DEFECTE BUITENVERLICHTING .................................. 120
ALGEMENE STORINGSMELDING................................. 120
VERSLETEN REMBLOKKEN ............................................. 120
STORING PARKEERSENSOREN ..................................... 121
BUITENVERLICHTING...................................................... 121
FOLLOW ME HOME .......................................................... 121
MISTLAMPEN VOOR ......................................................... 121
MISTACHTERLICHTEN..................................................... 121
RICHTINGAANWIJZER LINKS....................................... 122
RICHTINGAANWIJZER RECHTS................................... 122
GROOTLICHT ..................................................................... 122
ASR-SYSTEEM....................................................................... 122
L L
A A
M M
P P
J J
E E
S S
E E
N N
B B
E E
R R
I I
C C
H H
T T
E E
N N
111-122 Fiorino NL 1ed:_ 11-12-2009 10:41 Pagina 111

115
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD ENBEDIENINGSE-
LEMENTEN
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
STORING ABS (geel)
Als u de contactsleutel in stand MAR
draait, gaat het lampje branden. Na enke-
le seconden moet het lampje doven.
Het lampje gaat branden als het systeem
defect of niet beschikbaar is. In dat geval
blijft het remsysteem normaal werken,
maar zonder de mogelijkheden van het
ABS. Rijd voorzichtig verder en wendt u
zo snel mogelijk tot het Fiat Servicenet-
werk.
Op enkele uitvoeringen verschijnt de bij-
behorende melding op het display.
STORING IN
EBD (rood)
(geel)
Als bij een draaiende motor tegelijkertijd
de waarschuwingslampjes
xen >gaan
branden, dan is er een storing in het EBD-
systeem of is het systeem niet beschikbaar;
in dat geval kunnen bij hard remmen de
achterwielen vroegtijdig blokkeren waar-
door de auto kan slippen.
Rijd zeer voorzichtig naar de dichtstbij-
zijnde werkplaats van het Fiat Servicenet-
werk om het systeem te laten controleren.
Op enkele uitvoeringen verschijnt de bij-
behorende melding op het display.
>
x>v
BRANDEN CONTINU:
TE LAGE
MOTOROLIEDRUK (rood)
KNIPPEREN: OLIEKWALITEIT
ONVOLDOENDE
(alleen Multijet-uitvoeringen met DPF - rood)
Als de contactsleutel op MARwordt gezet,
gaat het lampje branden; direct na het aans-
laan van de motor moet het lampje doven.
1. Te lage motoroliedruk
Het lampje brandt continu (voor bepaal-
de uitvoeringen/markten, waar voorzien)
en verschijnt er een bericht op het display
wanneer het systeem detecteert dat de
motoroliedruk te laag is.STORING ESP /
TRACTION PLUS
(geel)
Als u de contactsleutel in stand MAR
draait, gaat het lampje branden. Na enke-
le seconden moet het lampje doven.
Als het lampje niet dooft of tijdens het rij-
den blijft branden en het lampje op de
knop ASR OFF gaat branden, wendt u dan
tot het Fiat Servicenetwerk.
Op enkele uitvoeringen verschijnt de bij-
behorende melding op het display.
OpmerkingAls het lampje knippert tij-
dens het rijden, dan geeft dit aan dat het
ESP in werking is getreden.
áAls het lampje vtijdens
het rijden gaat branden (op
enkele uitvoeringen verschijnt ook
een melding op het display), zet dan
onmiddellijk de motor uit en wendt
u tot het Fiat Servicenetwerk.
ATTENTIE!
2. Oliekwaliteit onvoldoende
(alleen Multijet-uitvoeringen met
DPF)
Het lampje knippert en er verschijnt (voor
bepaalde uitvoeringen/markten, waar voor-
zien) een bericht op het display. Afhanke-
lijk van de uitvoering kan het lampje op een
van de volgende wijzen knipperen:
– gedurende 1 minuut om de twee uur;
– tot de olie wordt ververst, waarbij het
lampje om de 3 minuten 5 seconden uit
blijft.
Na de eerste melding blijft het lampje na
iedere start knipperen op de eerder be-
schreven wijzen zolang de motorolie niet
is ververst. Er verschijnt een bijbehoren-
de melding op het display (voor bepaalde
uitvoeringen/markten, waar voorzien).
Als dit lampje gaat knipperen betekent dit
niet dat er sprake is van een defect aan het
voertuig, maar wordt de klant gewaar-
schuwd over het feit dat het normale ge-
bruik van het voertuig heeft geleid tot de
noodzaak van olieverversing.
111-122 Fiorino NL 1ed:_ 11-12-2009 10:41 Pagina 115

133
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD ENBEDIENINGSE-
LEMENTEN
VEILIGHEID
STARTEN EN
RIJDEN
NOODGEVALLEN
❒als een spanning van ten minste 1,8 bar
wordt gemeten, herstel dan de correc-
te bandenspanning (met draaiende mo-
tor en aangetrokken handrem) en rijdt
verder;
❒rijd zeer voorzichtig naar de dichtstbij-
zijnde Fiat-dealer.ALLEEN VOOR HET
CONTROLEREN EN
HERSTELLEN VAN DE
SPANNING

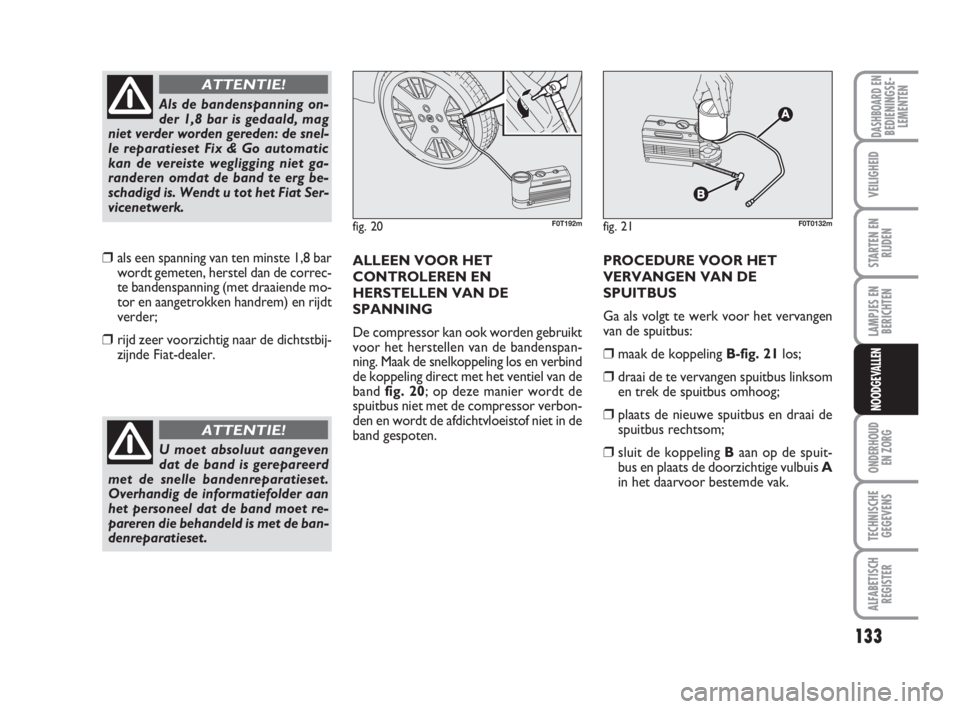

De compressor kan ook worden gebruikt
voor het herstellen van de bandenspan-
ning. Maak de snelkoppeling los en verbind
de koppeling direct met het ventiel van de
band fig. 20; op deze manier wordt de
spuitbus niet met de compressor verbon-
den en wordt de afdichtvloeistof niet in de
band gespoten. PROCEDURE VOOR HET
VERVANGEN VAN DE
SPUITBUS
Ga als volgt te werk voor het vervangen
van de spuitbus:❒maak de koppeling B-fig. 21los;
❒draai de te vervangen spuitbus linksom
en trek de spuitbus omhoog;
❒plaats de nieuwe spuitbus en draai de
spuitbus rechtsom;
❒sluit de koppeling Baan op de spuit-
bus en plaats de doorzichtige vulbuis A
in het daarvoor bestemde vak.
Als de bandenspanning on-
der 1,8 bar is gedaald, mag
niet verder worden gereden: de snel-
le reparatieset Fix & Go automatic
kan de vereiste wegligging niet ga-
randeren omdat de band te erg be-
schadigd is. Wendt u tot het Fiat Ser-
vicenetwerk.
ATTENTIE!
U moet absoluut aangeven
dat de band is gerepareerd
met de snelle bandenreparatieset.
Overhandig de informatiefolder aan
het personeel dat de band moet re-
pareren die behandeld is met de ban-
denreparatieset.
ATTENTIE!
fig. 20F0T192mfig. 21F0T0132m
123-154 Fiorino NL 1ed:_ 11-12-2009 10:44 Pagina 133

146
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD ENBEDIENINGSE-
LEMENTEN
VEILIGHEID
STARTEN EN
RIJDEN
NOODGEVALLEN

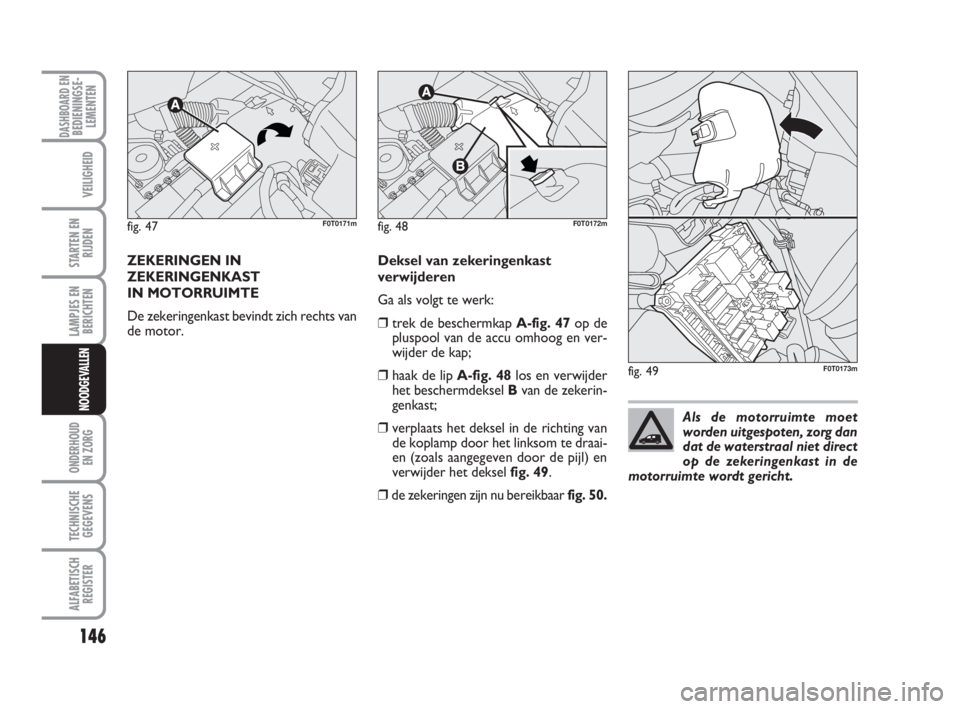

ZEKERINGEN IN
ZEKERINGENKAST
IN MOTORRUIMTE
De zekeringenkast bevindt zich rechts van
de motor.Deksel van zekeringenkast
verwijderen
Ga als volgt te werk:
❒trek de beschermkap A-fig. 47op de
pluspool van de accu omhoog en ver-
wijder de kap;
❒haak de lip A-fig. 48los en verwijder
het beschermdeksel Bvan de zekerin-
genkast;
❒verplaats het deksel in de richting van
de koplamp door het linksom te draai-
en (zoals aangegeven door de pijl) en
verwijder het deksel fig. 49.
❒de zekeringen zijn nu bereikbaar fig. 50.
fig. 47F0T0171mfig. 48F0T0172m
fig. 49F0T0173m
Als de motorruimte moet
worden uitgespoten, zorg dan
dat de waterstraal niet direct
op de zekeringenkast in de
motorruimte wordt gericht.
123-154 Fiorino NL 1ed:_ 11-12-2009 10:44 Pagina 146

165
LAMPJES EN
BERICHTEN
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD ENBEDIENINGSE-
LEMENTEN
VEILIGHEID
STARTEN EN
RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG

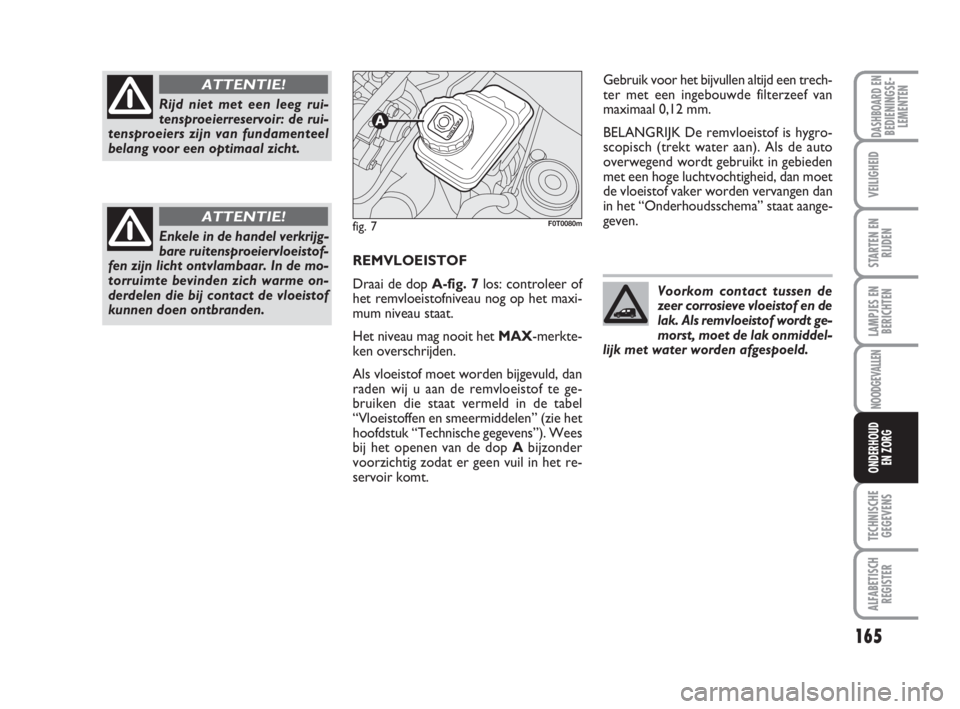

REMVLOEISTOF
Draai de dop A-fig. 7los: controleer of
het remvloeistofniveau nog op het maxi-
mum niveau staat.
Het niveau mag nooit het MAX-merkte-
ken overschrijden.
Als vloeistof moet worden bijgevuld, dan
raden wij u aan de remvloeistof te ge-
bruiken die staat vermeld in de tabel
“Vloeistoffen en smeermiddelen” (zie het
hoofdstuk “Technische gegevens”). Wees
bij het openen van de dop Abijzonder
voorzichtig zodat er geen vuil in het re-
servoir komt.Gebruik voor het bijvullen altijd een trech-
ter met een ingebouwde filterzeef van
maximaal 0,12 mm.
BELANGRIJK De remvloeistof is hygro-
scopisch (trekt water aan). Als de auto
overwegend wordt gebruikt in gebieden
met een hoge luchtvochtigheid, dan moet
de vloeistof vaker worden vervangen dan
in het “Onderhoudsschema” staat aange-
geven.
Rijd niet met een leeg rui-
tensproeierreservoir: de rui-
tensproeiers zijn van fundamenteel
belang voor een optimaal zicht.
ATTENTIE!
Enkele in de handel verkrijg-
bare ruitensproeiervloeistof-
fen zijn licht ontvlambaar. In de mo-
torruimte bevinden zich warme on-
derdelen die bij contact de vloeistof
kunnen doen ontbranden.
ATTENTIE!fig. 7F0T0080m
Voorkom contact tussen de
zeer corrosieve vloeistof en de
lak. Als remvloeistof wordt ge-
morst, moet de lak onmiddel-
lijk met water worden afgespoeld.
155-176 Fiorino NL 1ed:_ 9-12-2009 11:42 Pagina 165

166
LAMPJES EN
BERICHTEN
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD ENBEDIENINGSE-
LEMENTEN
VEILIGHEID
STARTEN EN
RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
De remvloeistof is giftig en
zeer corrosief. Als per onge-
luk remvloeistof wordt gemorst, moe-
ten de betreffende delen onmiddellijk
worden gewassen met water en neu-
trale zeep en daarna met veel water
worden afgespoeld. Bij inslikken dient
onmiddellijk een arts te worden ge-
raadpleegd.
ATTENTIE!
Het symbool πop het re-
servoir geeft aan dat synthe-
tische remvloeistof en geen minerale
vloeistof moet worden gebruikt. Het
gebruik van minerale vloeistoffen
moet absoluut worden vermeden,
omdat de rubbers in het remsysteem
door deze vloeistoffen worden be-
schadigd.
ATTENTIE!

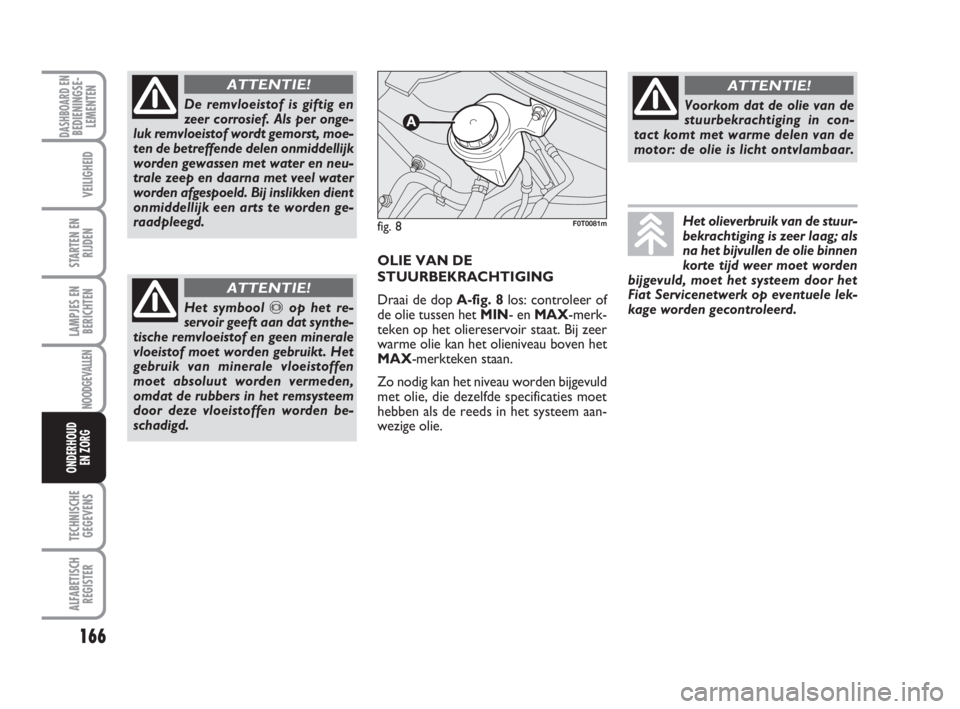

OLIE VAN DE
STUURBEKRACHTIGING
Draai de dop A-fig. 8los: controleer of
de olie tussen het MIN- en MAX-merk-
teken op het oliereservoir staat. Bij zeer
warme olie kan het olieniveau boven het
MAX-merkteken staan.
Zo nodig kan het niveau worden bijgevuld
met olie, die dezelfde specificaties moet
hebben als de reeds in het systeem aan-
wezige olie.
fig. 8F0T0081m
Voorkom dat de olie van de
stuurbekrachtiging in con-
tact komt met warme delen van de
motor: de olie is licht ontvlambaar.
ATTENTIE!
Het olieverbruik van de stuur-
bekrachtiging is zeer laag; als
na het bijvullen de olie binnen
korte tijd weer moet worden
bijgevuld, moet het systeem door het
Fiat Servicenetwerk op eventuele lek-
kage worden gecontroleerd.
155-176 Fiorino NL 1ed:_ 9-12-2009 11:42 Pagina 166
